EFC 1540x - Вытяжка ELECTROLUX - Бесплатное руководство пользователя

Тип изделия	Вытяжка
Марка	Electrolux
Модель	EFC 1540x
Минимальное безопасное расстояние до варочной панели	650 мм
Подключение воздуховода	Диаметр 120 или 150 мм
Напряжение сети	220-240 В ~ 50 Гц (оцен.)
Класс I (заземление требуется)	Да
Количество скоростей	3 + интенсивная
Отложенное выключение	Да, через кнопку T3 (20/15/5 мин)
Освещение	Галогенная лампа 20 Вт
Жировые фильтры	Металлические, самонесущие, устойчивые к посудомоечной машине
Интервал очистки жировых фильтров	Каждые 2 месяца
Угольный фильтр	Активированный угольный фильтр (опционально, не подлежит повторному использованию)
Интервал замены угольного фильтра	Не реже, чем каждые 4 месяца
Сигнал насыщения фильтров	Да, через кнопку F
Режим работы	Режим отвода или фильтрации воздуха
Подходит для	Бытового использования

Часто задаваемые вопросы - EFC 1540x ELECTROLUX

Какое минимальное расстояние между варочной панелью и вытяжкой?

Минимальное безопасное расстояние составляет 650 мм.

Как чистить металлические жировые фильтры?

Вы можете очистить жировые фильтры в посудомоечной машине или вручную нейтральным моющим средством. Это необходимо делать каждые 2 месяца или чаще при интенсивном использовании.

Как заменить активированный угольный фильтр?

Сначала снимите металлические жировые фильтры. Затем открепите зажимы угольного фильтра, удалите старый фильтр и установите новый. После этого установите жировые фильтры обратно.

Как установить отложенное выключение (задержку)?

Удерживайте кнопку T3 около 2 секунд. Вытяжка выключится через определенное время: 20 мин на первой скорости/выкл, 15 мин на второй скорости, 5 мин на третьей скорости.

Что означает мигание кнопки F?

Если кнопка F горит, необходимо очистить металлические жировые фильтры (через 100 часов работы). Если кнопка мигает, также необходимо заменить угольный фильтр (через 200 часов работы).

Как сбросить сигнал фильтра?

Выключите двигатель и нажмите и удерживайте кнопку F в течение не менее 4 секунд. Светодиод кнопки T1 мигнет в подтверждение.

Как заменить освещение?

Открутите 2 винта держателя лампы, вытащите держатель из вытяжки и замените галогенную лампу мощностью 20 Вт. Установите держатель обратно и закрепите винтами.

Можно ли использовать вытяжку без угольного фильтра?

Да, если вытяжка подключена к воздуховоду для вывода воздуха наружу (режим отвода), угольный фильтр не требуется. В режиме фильтрации (рециркуляция воздуха) угольный фильтр обязателен.

Подходит ли вытяжка для использования над газовой плитой?

Да, но обеспечьте достаточную вентиляцию в помещении. Необходимо соблюдать минимальное расстояние 650 мм.

Как активировать сигнал угольного фильтра?

Выключите вытяжку, отключите от сети, удерживайте кнопку T2 и снова подключите. В течение 3 секунд нажмите F, пока светодиод не мигнет 2 раза (активировано).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EFC 1540x ELECTROLUX

Руководство по эксплуатации

Εγχειρίδιο οδηγιών

Руководство по эксплуатации УКАЗАТЕЛЬ

СОВЕТЫ И РЕКОМЕНДАЦИИ......26
ХАРАКТЕРИСТИКИ....27
УСТАНОВКА....28
ЭКСПЛУАТАЦИЯ....31
УХОД....33

Настоящее руководство по эксплуатации составлено для разных моделей прибора. Возможно, вы встретите в нем описание отдельных комплектующих, не относящихся к модели Вашего прибора.

УСТАНОВКА

• Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоответствующей правилам установкой.
• Минимальное безопасное расстояние между плитой и вытяжкой должно быть 650 мм.
• Проверить соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.
• Для приборов класса I проверить, чтобы электрическая проводка в доме обеспечивала правильное заземление.
• Соединить вытяжку с дымоходом трубкой диаметром, равным или больше 120 мм. Длина трубки должна быть как можно меньше.
• Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы, камины и проч.).
• В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Если на кухне нет окна, сделать отверстие наружу из помещения, чтобы через него поступал свежий воздух.

ЭКСПЛУАТАЦИЯ

• Вытяжка спроектирована исключительно для бытового применения для уничтожения запахов от готовки.
• Никогда не допускать несоответствующего пользования вытяжкой.
• Не оставлять открытое и сильное пламя под находящейся в работе вытяжкой.
• Обязательно регулировать пламя, чтобы оно не выходило за дно кастрюль.
• Следить за работой фритюрниц: сильно нагретое масло может воспламениться.
• Не готовьте блюда фламбе под кухонной вытяжкой; опасность возникновения пожара.
• Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц.
  • Дети должны находиться под надзором взрослых и не играть с прибором.

УХОД

• Прежде чем приступить к любой операции по уходу, отсоединить вытяжку от сети, вынув электрическую вилку или выключив главный выключатель.
• Производить тщательный и своевременный уход за фильтрами в рекомендуемые интервалы времени.
• Для уборки поверхностей вытяжки пользоваться влажной тряпкой и жидким нейтральным мылом.

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

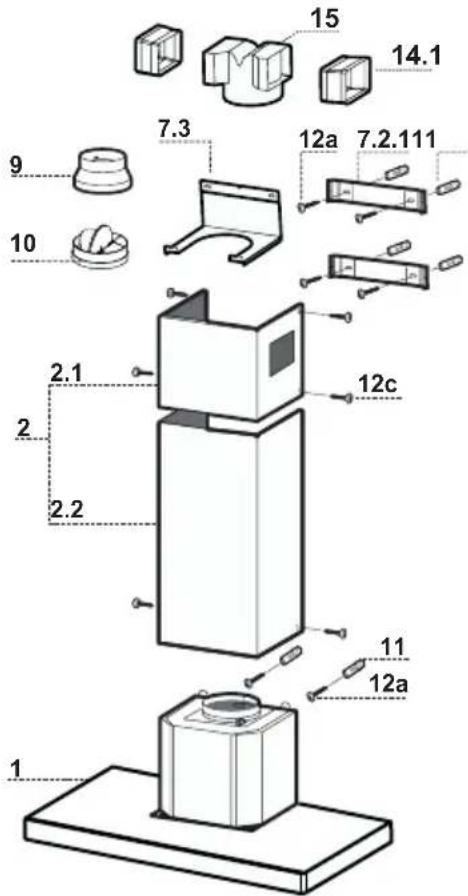

Обозн.К-во		Части изделия
1	1	Корпус вытяжки в комплекте с ручками управления,освещением, вентилятором, фильтрами
2	1	Телескопическая дымовая труба, состоящая из:
2.1	1	Верхней дымовой трубы
2.2	1	Нижней дымовой трубы
9	1	Переходный фланец ø 150-120 мм
10	1	Фланец с клапаном
14.1	1	Насадка выпускного патрубка воздуха
15	1	Выпускной патрубок воздуха

Обозн.К-во Установочные компоненты

7.2.1	2	Крепежные скобы верхней дымовой трубы
7.3	1	Опорная скоба патрубка
11	6	Вкладыши
12a	6	Винты 4,2 x 44,4
12c	6	Винты 2,9 x 9,5

1 Документация

Сверление стены и крепление скоб

Провести на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предусмотренного для установки вытяжки;
  • горизонтальную линию на высоте мин. 650 мм от плиты.

Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии 1-2 мм от потолка или от верхнего предела, выровняв ее центр (прорези) по исходной вертикальной линии.

• Обозначить центры отверстий скобы.
• Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии X мм под первой скобой (X = высота верхней части дымохода, прилагаемого в комплекте), выровнять ее центр (прорези) по исходной вертикальной линии.
• Обозначить центры отверстий скобы.
• Сделать, как показано, отметку на расстоянии 116 мм от исходной вертикальной линии и 320 мм над исходной горизонтальной линией.
  • Повторить эту операцию с противоположенной стороны.
  • В обозначенных точках просверлить отверстия ∅ 8 мм.
  • Вставить в отверстия вкладыши 11.
• Закрепить нижнюю скобу 7.2.1 прилагаемыми в комплекте винтами 12a (4,2 x 44,4 ).
• Закрепить вместе верхнюю скобу 7.2.1 и опорную скобу патрубка 7.3 при помощи 2 входящих в комплект винтов 12a (4,2 x 44,4).
• Ввинтить 2 прилагаемых винта 12а (4,2 x 44,4) в отверстия крепления корпуса вытяжки, оставив расстояние 5-6 мм между стеной и головкой винта.

Установка корпуса вытяжки

• Прежде чем повесить корпус вытяжки, затянуть 2 винта Vr, расположенные в точках навески вытяжки.
• Повесить корпус вытяжки на предназначенные винты 12a.
• Затянуть до конца опорные винты 12а.
  • Винтами Vr выровнять корпус вытяжки

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпускной трубой жесткой или гибкой трубкой ∅ 150 или 120 мм, тип которой может выбрать монтажник.

Соединение трубки ø 150

• В выпускное отверстие корпуса вытяжки вставить фланец ø 150 мм 10.
- Закрепить трубку соответствующими трубными зажимами. Необходимый крепежный материал не входит в комплект.

Соединение трубки ∅ 120

• Для соединения с трубкой ∅ 120 мм вставить переходный фланец 9 в ранее установленный фланец ∅ 150 мм 10.
• Закрепить трубку соответствующими трубными зажимами. Необходимый крепежный материал не входит в комплект.
  • В обоих случаях вынуть, если имеются, угольные фильтры.

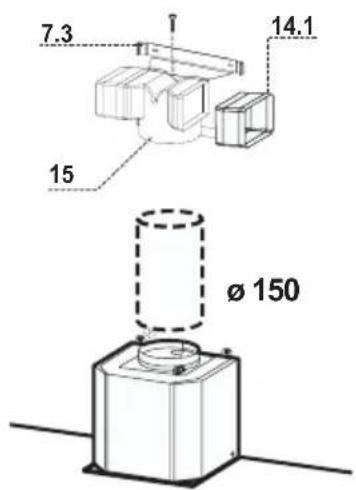

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Вставить сбоку насадки патрубка 14.1 в патрубок 15.
• Вставьте соединитель 15 в опорную скобу 7.3, закрепив его винтом.
- Проверить, чтобы выпускное отверстие насадок патрубка 14.1 совпало с отверстиями дымохода, как по горизонтали, так и по вертикали.
- Соединить патрубок 15 с выпускным отверстием корпуса вытяжки жесткой или гибкой трубкой 150 мм, тип которой может выбрать монтажник.
- Проверить наличие угольных фильтров.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм.
• Снять противожировые фильтры (смотри раздел "Уход") и проверить правильность положения разъема питающего кабеля в розетке вытяжки

Установка дымохода

Верхний дымоход

• Слегка развести две боковые кромки дымохода, зацепить их за скобы 7.2.1 и вновь свести до упора.
• Закрепить дымоход сбоку 4 входящими в комплект винтами 12c (2,9 x 9,5).
• Проверить, чтобы выпускное отверстие насадок патрубка совпало с решетками дымохода.

Нижний дымоход

• Слегка развести две боковые кромки дымохода, зацепить их между верхним дымоходом и стеной и вновь свести до упора.
• Закрепить нижнюю часть дымохода сбоку к корпусу вытяжки входящими в комплект 2 винтами 12c (2,9 x 9,5).

Вытяжка может быть включена сразу для работы на нужной скорости нажатием соответствующей клавиши без необходимости включения клавиши 0/1 двигателя.
Клавиша	Основная функция	Световая сигнализация
	Двойная функция
L	При кратком нажатии включает и выключает систему освещения.	Клавиша не освещена	Свет выключен
	При нажатии клавиши в течение 2 секунд включается система освещения в режиме “дежурного света”. На лампы подается напряжение ограниченной мощности около 5 Вт. Данная функция может быть отключена повторным нажатием клавиши в течение 2 секунд или кратким нажатием на нее для перехода в обычный режим освещения. В режиме дежурного света клавиша не освещена.	Клавиша освещена	Свет включен
		Клавиша не освещена	Дежурный свет включен
T1	Отключить двигатель из любой настроенной скорости	Клавиша освещена	Двигатель включен
		Клавиша не освещена	Двигатель отключен
T2	Включает двигатель на первой скорости	Клавиша освещена
T3	При кратком нажатии включает двигатель на второй скорости	Клавиша освещена	Вторая скорость включена
	При нажатии клавиши в течение примерно 2 секунд приходит в действие функция Delay, т.е. отключение прибора с задержкой. Функция удобна для завершения удаления остаточных запахов. Она включается из положения OFF и на скорости 1, 2, 3; отключается раньше времени нажатием любой клавиши (T) кроме клавиши T3. Задержка выполняется по следующей схеме:1-я скорость / OFF = 20 минут2-я скорость = 15 минут3-я скорость = 5 минут	Клавиша мигает	Функция задержки включена
T4	Включает двигатель на третьей скорости	Клавиша освещена
Клавиша	Основная функция	Световая сигнализация
T5	Включает двигатель на интенсивной скорости с таймером на 5 минут. По истечении 5 минут прибор возвращается на ранее настроенную скорость работы. В случае включения функции на отключенном приборе по истечении 5 минут система возвращается на первую скорость.	Клавиша освещена
F	При нажатии в течение 4 секунд сбрасывает аварийную сигнализацию фильтров, указывая на это миганием клавиши T1. Данная операция выполняется только при отключенном двигателе.	Клавиша освещена	Сигнализирует о насыщении металлических противожировых фильтров и о необходимости помыть их. Сигнализация срабатывает после 100 реальных часов работы вытяжки.
		Клавиша мигает	При включении сигнализирует о насыщении фильтра против запахов на активном угле, который должен быть заменен, а также должны быть помыты металлические противожировые фильтры. Сигнализация о насыщении фильтра против запахов на активном угле срабатывает после реальных 200 часов работы вытяжки. (Включение см. разд. Фильтр против запахов)

Противожировые фильтры

ОЧИСТКА САМОНЕСУЩИХ МЕТАЛЛИЧЕСКИХ ПРОТИВОЖИРО- ВЫХ ФИЛЬТРОВ

Сброс аварийного сигнала

• Выключить двигатель всасывания.
• Нажать на клавишу F в течение не менее 4 секунд, пока в качестве подтверждения не начнет мигать клавиша T1.

Очистка фильтров

• Такие фильтры можно также мыть в посудомоечной машине. Мыть фильтры необходимо не реже одного раза в 2 месяца или чаще в случае их активного применения.
• Снять фильтры по очереди, для чего прижать их к задней стороне узла и одновременно потянуть вниз.
• Помыть фильтры, следя за тем, чтобы они не погнулись, и до установки дать им просохнуть.
• Поставить фильтры на место так, чтобы ручка находилась с наружной стороны и была видна.

Данный фильтр нельзя мыть и восстанавливать, его следует менять, когда мигает клавиша F, но не реже одного раза в 4 месяца. Аварийная сигнализация срабатывает, только когда включен двигатель всасывания.

Включение/Отключение аварийного сигнала

• В фильтрующих вытяжках аварийная сигнализация о насыщении фильтров должна быть включена в момент установки прибора или после этого.
• Выключить освещение и двигатель всасывания.
• Отключить подачу напряжения вытяжки путем отсоединения разъема питающего кабеля от двигателя или двухполюсным выключателем на линии питания или же общим выключателем.
  • Восстановить подключение нажатием клавиши T2.
• Отпустить клавишу, клавиши L, T2 и F горят постоянным светом.
  • В течение 3 секунд нажать клавишу F, пока она не начнет мигать в качестве подтверждения:
  • 2 мигания – Сигнализация о насыщении угольного фильтра против запахов ВКЛЮЧЕНА
  • 1 мигание - Сигнализация о насыщении угольного фильтра против запахов ОТ-КЛЮЧЕНА

ЗАМЕНА ФИЛЬТРА ПРОТИВ ЗАПАХОВ НА АКТИВНОМ УГЛЕ

Сброс аварийного сигнала

• Выключить двигатель всасывания.
• Нажать на клавишу F в течение не менее 4 секунд, пока в качестве подтверждения не начнет мигать клавиша T1.

Замена фильтра

• Вынуть металлические пртивожировые фильтры.
• Отсоединить насыщенный фильтр против запахов на активном угле при помощи специальных крюков.
• Поставить новый фильтр и зафиксировать его крюками в положении.
• Поставить на место металлические противожировые фильтры.

Галогенные лампы 20 Вт.

• Снять 2 винта крепления патрона и вынуть его из вытяжки.
• Вынуть из патрона лампу.
• Заменить ее на новую с такими же характеристиками; правильно вставить два штыревых контакта в гнездо лампового патрона.
• Вновь установить ламповый патрон и закрепить его снятыми ранее винтами.
