Typ produktu	Odsavač par
Značka	Electrolux
Model	EFC 1540x
Minimální bezpečná vzdálenost od varné desky	650 mm
Připojení odvodu vzduchu	Průměr 120 nebo 150 mm
Síťové napětí	220-240 V ~ 50 Hz (odhad)
Třída I (vyžaduje uzemnění)	Ano
Počet rychlostí	3 + intenzivní
Zpožděné vypnutí	Ano, tlačítkem T3 (20/15/5 min)
Osvětlení	Halogenová žárovka 20 W
Tukové filtry	Kovové, samonosné, vhodné do myčky
Interval čištění tukových filtrů	Každé 2 měsíce
Pachový filtr	Aktivní uhlíkový filtr (volitelný, neopakovaně použitelný)
Interval výměny uhlíkového filtru	Minimálně každé 4 měsíce
Alarm nasycení filtrů	Ano, tlačítkem F
Provoz	Odsávací nebo filtrační verze
Vhodné pro	Domácí použití

Často kladené otázky - EFC 1540x ELECTROLUX

Jaká je minimální vzdálenost mezi varnou deskou a odsavačem par?

Minimální bezpečná vzdálenost činí 650 mm.

Jak čistím kovové tukové filtry?

Tukové filtry můžete čistit v myčce nádobí nebo ručně neutrálním čisticím prostředkem. Toto je třeba provádět každé 2 měsíce, nebo častěji při intenzivním používání.

Jak vyměním aktivní uhlíkový filtr?

Nejprve odstraňte kovové tukové filtry. Poté uvolněte upevňovací háčky uhlíkového filtru, vyjměte starý filtr a vložte nový. Poté vraťte tukové filtry zpět.

Jak nastavím zpožděné vypnutí (delay)?

Podržte tlačítko T3 asi 2 sekundy. Odsavač se pak vypne po určité době: 20 min při 1. rychlosti/vypnuto, 15 min při 2. rychlosti, 5 min při 3. rychlosti.

Co znamená blikání tlačítka F?

Pokud tlačítko F svítí, je třeba vyčistit kovové tukové filtry (po 100 provozních hodinách). Pokud tlačítko bliká, je třeba vyměnit také uhlíkový filtr (po 200 provozních hodinách).

Jak resetuji alarm filtrů?

Vypněte motor a stiskněte tlačítko F po dobu nejméně 4 sekund. LED tlačítka T1 blikne pro potvrzení.

Jak vyměním osvětlení?

Odstraňte 2 šrouby držáku lampy, vytáhněte držák z krytu a vyměňte halogenovou žárovku 20 W. Vložte držák zpět a upevněte šrouby.

Mohu používat odsavač par bez uhlíkového filtru?

Ano, pokud je odsavač připojen k odvodu vzduchu ven (odsávací verze), není uhlíkový filtr nutný. U filtrační verze (cirkulace vzduchu) je uhlíkový filtr povinný.

Je odsavač par vhodný pro použití nad plynovým sporákem?

Ano, ale zajistěte dostatečné větrání místnosti. Je třeba dodržet minimální vzdálenost 650 mm.

Jak aktivuji alarm pro uhlíkový filtr?

Vypněte odsavač, odpojte od sítě, podržte tlačítko T2 a znovu připojte. Do 3 sekund stiskněte F, dokud LED 2x neblikne (aktivováno).

NÁVOD K OBSLUZE EFC 1540x ELECTROLUX

Uživatelská Pøíruèka

Gebruiksaanwijzing

Bruksanvisning INNEHÅLL

REKOMMENDATIONER OCH TIPS....8
EGENSKAPER 9
INSTALLATION 10
ANVÄNDING....13
UNDERHÄLL 15

Käyttöopas SISÄLTÖ

OHJEET JA SUOSITUKSET 17
MITAT JA OSAT 18
ASENNUS....19
KÄYTTÖ....22
HUOLTO 24

Uživatelská Pøíruèka OBSAH

RADY A DOPORUČENÍ 44
HLAVNÍ PARAMETRY 45
INSTALACE 46
POUŽITI 49
ÚDRŽBA 51

⚠ Tento návod k použití je společný pro několik verzí přístroje. Je tedy možné, že bude obsahovat popis některých komponentů, které jsou součástí vybavení jiného přístroje než je Váš.

INSTALACE

• Výrobce odmítá jakoukoli odpovědnost za škody způsobené nesprávnou instalací, která neodpovídá příslušným předpisům.
• Minimální bezpečnostní vzdálenost mezi vamou deskou a digestoří musí být 650 mm.
• Zkontrolujte, zda napětí v síti odpovídá napětí uvedenému na typovém štítku umístěném uvnitř digestoře.
• U spotřebičů třídy la ověřte, zda domácí elektrický systém zajišťuje správné uzemnění.
• Digestoř přípojte k výstupu nasávaného vzduchu trubkou s průměrem 120 mm nebo větším. Vedení trubky musí být co nejkratší.
• Digestoř nepřipojujte k odvodnímu vedení určenému pro odvod spalin z topení (kotlů, krbů apod...).
• V případě, že jsou ve stejné místnosti jako digestoř umístěny spotřebiče na jinou než elektrickou energii, (např. plynové spotřebiče), je nutné zajistit dostatečné větrání daného prostoru. Jestliže kuchyň nemá otvor ven, je nutné ho zajistit, aby byl zajištěn přívod čistého vzduchu.

POUŽITÍ

• Digestoř byla zkonstruována výhradně pro domácí používání k odstranění kuchyňských pachů.
• Nikdy nepoužívejte digestoř jiným nevhodným způsobem.
• Pod zapnutou digestoří nikdy nenechávejte zapnutý silný hořák.
• Hořáky vždy seřidte tak, aby nedošlo k přetečení jídel přes okraje nádob.
• Při fritování stále jídlo sledujte: přehřátý olej by se totiž mohl vznítit.
• Tento přístroj nesmí být používán osobami (včetně dětí) se sníženými psychickými, smyslovými či mentálními schopnostmi nebo osobami bez zkušeností a znalostí přístroje. Výjimku lze učinit pouze v případě, že tyto osoby byly k užívání přístroje zaučeny osobou odpovědnou za jejich bezpečnost a jsou pod její kontrolou.
• Děti musí být pod dohledem a musí být zaručeno, že si s přístrojem nehrají.

ÚDRŽBA

• Pred každým čištěním nebo údržbou odpojte digestoř od sítě vytažením zástrčky ze zásuvky nebo vypnutím hlavního vypínače.
• Provádějte pečlivou a včasnou údržbu filtrů v doporučených intervalech.
• Doporučujeme používat k čištění ploch digestoře vlhký hadřík a neutrální tekutý čisticí prostředek.

Symbol uvedený na výrobku nebo jeho balení udává, že tento výrobek nesmí být likvidován spolu s domácím odpadem, ale je nutné ho odevzdat do příslušného sběrného centra k recyklaci elektrických a elektronických zařízení. Správnou likvidací tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví způsobeným jeho nevhodnou likvidací. Další informace o recyklaci tohoto výrobku získáte na obecním úřadě, v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili.

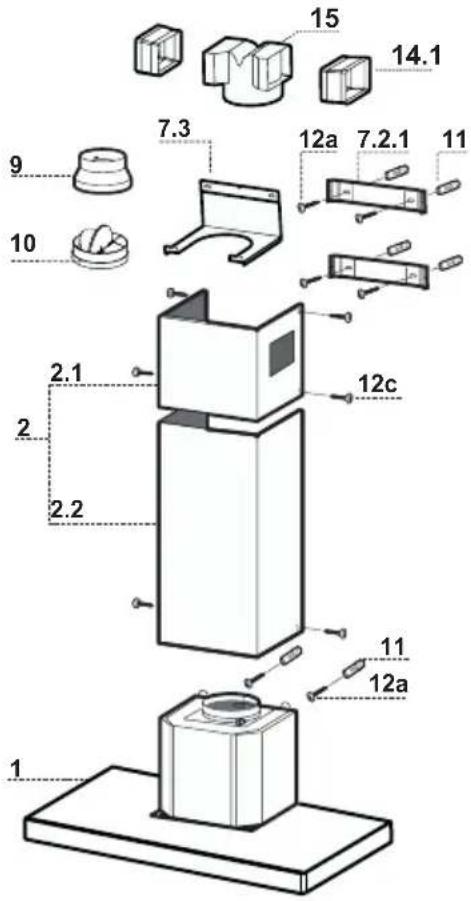

Č.	Poč.	Díly spotřebiče
1	1	Těleso digestoře s ovládáním, osvětlením, jednotkou ventilátoru, filtry
2	1	Teleskopický komín tvořený:
2.1	1	Horním komínem
2.2	1	Dolním komínem
9	1	Redukční příruba ø 150-120 mm
10	1	Příruba ventily ø 150
14.1	2	Nástavec přípojky na výstupu vzduchu
15	1	Přípojka na výstupu vzduchu
Č.	Poč.	Díly k instalaci
7.2.1	2	Upevňovací konzoly horního komínu
7.3	1	Upevňovací konzoly Přípojka na výstupu vzduchu
11	6	Hmoždinky
12a	6	Šrouby 4,2 x 44,4
12c	6	Šrouby 2,9 x 9,5
		Poč. Dokumentace
		1 Návod k použití

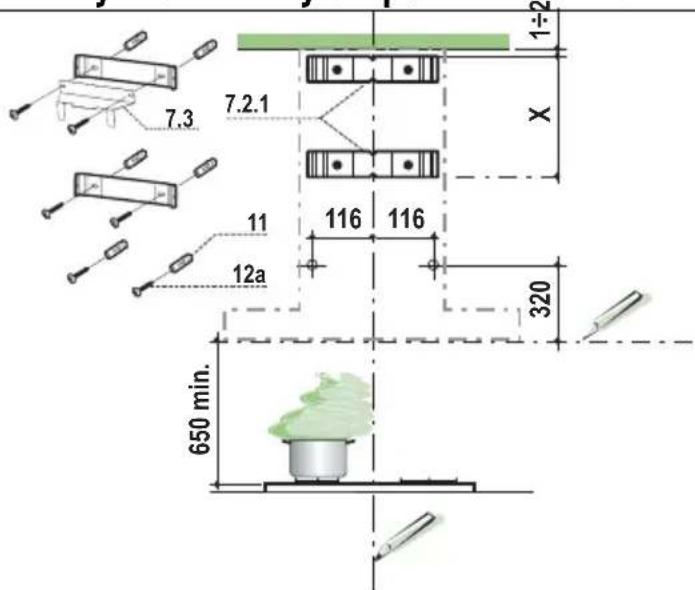

Vyvrtání stěny a upevnění konzol

Na stěně vyznačte:

• svislou čáru až ke stropu nebo k horní ploše uprostřed prostoru plánovaného pro montáž digestoře;
  • vodorovnou čáru minimálně 650 mm nad varnou deskou.
• Umístěte, jak je označeno, konzolu 7.2.1 do vzdálenosti 1-2 mm od stropu nebo od horní plochy a vyrovnejte její střed (zářezy) podle svislé orientační čáry.
• Označte středy otvorů konzoly.
• Umístěte, jak je označeno, konzolu 7.2.1 do vzdálenosti X mm pod první konzolu (X = výška horního komínu, který je součástí vybavení) a vyrovnejte její střed (zářezy) podle svislé orientační čáry.
• Označte středy otvorů konzoly.
• Vyznačte, jak je označeno, orientační bod ve vzdálenosti 116 mm od svislé orientační čáry a 320 mm nad vodorovnou orientační čárou.
  • Zopakuite stejné postup na opačné straně.
  • Vyvrtejte ø 8 mm v označených bodech.
• Do otvorů vložte hmoždinky 11.
• Upevněte dolní konzolu 7.2.1 pomocí šroubů 12a (4,2 x 44,4 ), které jsou součástí vybavení.
• Pomocí dvou šroubů 12a (4,2 x 44,4), které jsou součástí vybavení, připevněte k sobě horní konzolu 7.2.1 a podpěrnou konzolu přípojky 7.3.
• Zašroubujte dva šrouby 12a (4,2 x 44,4), které jsou součástí vybavení, do otvorů na upevnění tělesa digestoře. Mezi stěnou a hlavou šroubu ponechte 5-6 milimetrovou mezeru.

Montáž tělesa digestoře

• Před zavěšením tělesa digestoře zašroubujte dva šrouby Vr umístěné v závěsných bodech tohoto tělesa.
• Těleso digestoře zavěste na šrouby 12a.
• Proved'te konečné utažení podpěrných šroubů 12a.
• Pomocí šroubů Vr vyrovnejte těleso digestoře.

Připojení

VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ

Při instalaci v nasávacím provedení připojte digestoř k výstupnímu potrubí pomocí pevné trubky či ohebné hadice o ø150 nebo 120 mm, kterou zvolí instalační technik.

Připojení trubky/hadice ∅ 150

• Nasad'te přírubu 150 10 na výstup z tělesa digestoře.
• Trubku upevněte vhodnými stahovacími páskami. Potřebný materiál není součástí vybavení.

Připojení trubky/hadice ø 120

• Při připojování trubky/hadice 120 mm nejprve na již namontovanou přírubu 150 10 nasad'te redukční přírubu 9.
• Trubku upevněte vhodnými stahovacími páskami. Potřebný materiál není součástí vybavení.
  • V obou případech odstraňte případné uhlíkové filtry proti zápachu.

VÝSTUP VZDUCHU U FILTRAČNÍHO PROVEDENÍ

• Na přípojku 15 nasad'te bočně nástavce přípojky 14.1.
• Přípojku 15 nasad'te do podpěrné konzoly 7.3. a upevněte ji šroubem.
• Zkontrolujte, zda se výstupní otvor nástavců přípojky 14.1. kryje s otvory komínu, a to jak vodorovně tak svisle.
• Upevněte přípojku 15 na výstup z tělesa digestoře pomocí pevné či ohebné trubice o ø150 mm, kterou zvolí instalační technik.
• Zkontrolujte, zda je přítomen uhlíkový filtr proti zápachu.

ELEKTRICKÉ PŘIPOJENÍ

• Digestoř připojte k napájecí síti pomocí dvoupólového vypínače s neiméně 3 mm vzdáleností mezi kontakty.
• Odstraňte tukové filtry (viz část “Údržba”) a ověřte si, že je konektor přívodního kabelu správně zasunutý do zásuvky ventilátoru.

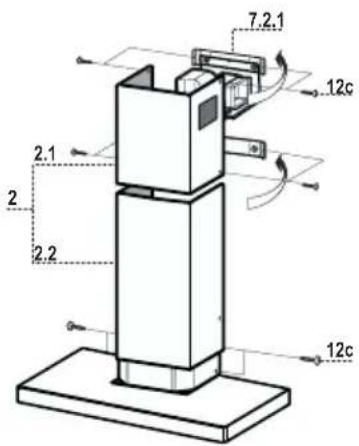

• Mírně roztáhněte oba boční okraje, zavěste je za konzoly 7.2.1 a uzavřete je až na doraz.
• Pomocí čtyř šroubů 12c (2,9 x 9,5), které jsou součástí vybavení, je bočně upevněte ke konzolám.
• Zkontrolujte, zda se výstup nástavců přípojky kryje s otvory komínu.

Dolní komín

• Mírně roztáhněte oba boční okraje, zavěste je mezi horní komín a stěnu a poté je uzavřete až na doraz.
• Dolní část připevněte k tělesu digestoře pomocí dvou šroubů 12c (2,9 x 9,5), které jsou součástí vybavení.

Digestoř lze zapnout přímo se zvolenou rychlostí, a to stisknutím příslušného tlačítka bez použití tlačítka 0/1 motoru.
Tlačítko	Základní funkce	Světelné signalizace
	Dvojí funkce
L	Při krátkém stisknutí zapíná a vypíná systém osvětlení.	Tlačítkozhasnuté	Světla zhasnutá
	Při stisknutí tlačítka na 2 sekundy dojde k aktivaci systému osvětlení v režimu “sníženého osvětlení”. Žárovky jsou napájeny s výkonem nižším o zhruba 5W. Tuto funkci lze vyloučit opětovným stisknutím tlačítka na 2 sekundy nebo jeho rychlým stisknutím, čímž se přejde do normálního režimu osvětlení. V režimu sníženého osvětlení tlačítko nesvítí.	Tlačítkosvítí	Světla svítí
		Tlačítkozhasnuté	Svítí světlo sníženého osvětlení
T1	Vypíná motor při jakékoliv nastavené rychlosti	Tlačítkosvítí	Motor je aktivní
		Tlačítkozhasnuté	Motor není aktivní
T2	Spustí motor na jedničku	Tlačítko svítí
T3	Při krátkém stisknutí spustí motor na dvojku	Tlačítkosvítí	Dvojka je aktivní
	Při stisknutí tlačítka zhruba na 2“ se bude aktivovat funkce Delay, tj. odložené vypnutí zařízení. Vhodné pro odstranění zbylého zápachu. Lze aktivovat z polohy OFF a z jedničky, dvojky a trojky, vypnout lze kdykoliv při stisknutí jakéhokoliv tlačítka (T) kromě T3. Delay proběhne podle následujícího schématu: jednička/OFF = 20 minutdvojka = 15 minuttrojka = 5	Tlačítkobliká	Funkce Delayje aktivní
T4	Spustí motor na trojku	Tlačítko svítí
Tlačítko	Základní funkce	Světelné signalizace
T5	Spustí na 5 minut motor o vysoké rychlosti. Po 5 minu-tách se zařízení navrátí k původně nastavené rychlosti.Při aktivaci tlačítka na vypnutém zařízení se systém po 5 minutách navrátí k jedničce.	Tlačítko svítí
F	Při stisknutí na 4 sekundy obnoví signalizaci alarmu filtrů a bude ji signalizovat blikáním tlačítka T1. Tuto proceduru je možné provést pouze s vypnutým motorem.	Tlačítko svítí	Signalizuje alarm nasycení kovových tukových filtrů a nutnost je umýt. Tento alarm se spustí po 100 hodinách skutečného provozu digestoře.
		Tlačítko bliká	V případě, že je tento alarm aktivován, signalizuje nasycení uhlíkového filtru proti zápachu a nutnost jeho výměny a rovněž nutnost umytí kovových tukových filtrů. Alarm nasycení uhlíkového filtru proti zápachu se spustí po 200 hodinách skutečného provozu digestoře.

Kovové filtry

ČIŠTĚNÍ KOVOVÝCH SAMONOSNÝCH TUKOVÝCH FILTRŮ

Reset signálu alarmu

• Vypněte motor nasávání.
- Stiskněte tlačítko F a držte jej stisknuté alespoň 4 sekundy, dokud tlačítko T1 nezačne blikat na potvrzení volby.

Čištění filtrů

• Tyto filtry lze mýt i v myčce. Je třeba je mýt zhruba každé 2 měsíce používání, při obzvláště intenzivním používání i častěji.
• Vytáhněte filtry jeden po druhém tak, že je zatlačíte směrem k zadní stěně zařízení a současně stáhnete dolů.
• Umyjte filtry a dávejte pozor, abyste je neohnuli. Před opětovným nasazením je nechte uschnout.
• Při opětovném nasazování filtrů udržujte držadlo směrem k viditelné vnější části.

Tento filtr nelze mýt ani regenerovat. Je třeba jej vyměnit, když bliká tlačítko F nebo alespoň každé čtyři měsíce. K signalizaci alarmu dojde pouze v případě, je-li spuštěn motor nasávání.

Aktivace/deaktivace signálu alarmu

• U digestoří s filtračním provedením je možné aktivovat signalizaci alarmu nasycení filtrů při instalaci nebo dodatečně.
  • Vypněte světla a motor nasávání.
• Odpojte sít'ové napájení od digestoře bud' vytažením konektoru kabelu napájení z jednotky motoru nebo vypnutím dvoupólového vypínače na sít'ovém napájení nebo vypnutím hlavního vypínače.
• Obnovte připojení tím, že budete držet stisknuté tlačítko T2.
• Uvolněte tlačítko a tlačítka L, T2 a F budou svítit v nepřerušované poloze.
• Do tří sekund stiskněte tlačítko F a držte jej stisknuté, dokud nezačne blikat na potvrzení volby:
• Dvě zablikání – Alarm nasycení uhlíkového filtru proti zápachu je AKTIVOVÁN
• Jedno zablikání – Alarm nasycení uhlíkového filtru proti zápachu je DEAKTIVOVÁN

VÝMĚNA UHLÍKOVÝCH FILTRŮ PROTI ZÁPACHU

Reset signálu alarmu

• Vypněte motor nasávání.
- Stiskněte tlačítko F a držte jej stisknuté alespoň 4 sekundy, dokud tlačítko T1 nezačne blikat na potvrzení volby.

Výměna filtru

• Vytáhněte kovové tukové filtry.
- Vyjměte nasycený uhlíkový filtr proti zápachu uvolněním příslušných úchytů.
- Namontujte nový filtr připnutím do příslušného uložení.
- Opět namontujte kovové tukové filtry.

Halogenové žárovky 20 W.

• Odšroubujte dva upevňovací šrouby, kterými je připevněn osvětlovací panel a sejměte ho.
  • Vyšroubujte žárovku z objímky.
• Vyšroubujte žárovku a vyměňte ji za novou se stejnými vlastnostmi, dávejte pozor, abyste správně zasunuli oba čepy do objímky.
• Opět namontujte osvětlovací panel dvěma šrouby, které jste předtím vyjmuli.
