| Тип продукта | Кухонная вытяжка |
| Бренд | Electrolux |
| Модель | EFA90950 |
| Ширина (см) | 90 |
| Глубина (см) | 50 |
| Высота (см) | 60-100 (регулируется) |
| Вес (кг) | 18 |
| Электропитание | 220-240 В, 50 Гц |
| Максимальная производительность (м³/ч) | 600 |
| Уровень шума (дБ) | 55-65 (в зависимости от скорости) |
| Количество скоростей | 3 + ускоренный режим |
| Освещение | Светодиодное, 2 x 3 Вт |
| Тип управления | Сенсорное управление |
| Жировой фильтр | Алюминиевый, можно мыть в посудомоечной машине |
| Угольный фильтр | Опционально, для режима рециркуляции |
| Диаметр воздуховода (мм) | 150 |
| Класс энергоэффективности | B |
| Годовое потребление энергии (кВт·ч) | 45 |
| Таймер автоматического отключения | Да |
| Пульт ДУ в комплекте | Нет |
| Доступность запасных частей | Не менее 7 лет после окончания производства |
| Гарантия (лет) | 2 |
Часто задаваемые вопросы - EFA90950 ELECTROLUX
Вопросы пользователей о EFA90950 ELECTROLUX
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Вытяжка в формате PDF бесплатно! Найдите своё руководство EFA90950 - ELECTROLUX и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. EFA90950 бренда ELECTROLUX.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EFA90950 ELECTROLUX
СОВЕТЫ И РЕКОМЕНДАЦИИ 25
ХАРАКТЕРИСТИКИ 26
УСТАНОВКА 28
ЭКСПЛУАТАЦИЯ
УХОД
33
34
EN
Добро пожаловать в мир Electrolux Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько экземпляров на обложке этой инструкции. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый прибор и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного легче благодаря легкости в использовании. Удачи
СОВЕТЫ И РЕКОМЕНДАЦИИ
УСТАНОВКА
- Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоответствующей правилам установкой.
- Минимальное безопасное расстояние между плитой и вытяжкой должно быть 650 мм (некоторые модели могут быть установлены на меньшей высоте, см. разделы, посвященные габаритным размерам и установке прибора).
- Проверить соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.
- Для приборов класса I проверить, чтобы электрическая проводка в доме обеспечивала правильное заземление.
- Соединить вытяжку с дымоходом трубкой диаметром, равным или больше 120 мм. Длина трубки должна быть как можно меньше.
- Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы, камины и проч.).
- В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Если на кухне нет окна, сделать отверстие наружу из помещения, чтобы через него поступал свежий воздух.
ЭКСПЛУАТАЦИЯ
- Вытяжка спроектирована исключительно для бытового применения для уничтожения запахов от готовки.
- Никогда не допускать несоответствующего пользования вытяжкой.
- Не оставлять открытое и сильное пламя под находящейся в работе вытяжкой.
- Обязательно регулировать пламя, чтобы оно не выходило за дно кастрюль.
- Следить за работой фритюрниц: сильно нагретое масло может воспламениться.
- Не готовьте блюда фламбе под кухонной вытяжкой; опасность возникновения пожара.
- Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц.
- Дети должны находиться под надзором взрослых и не играть с прибором.
УХОД
- Прежде чем приступить к любой операции по уходу, отсоединить вытяжку от сети, вынув электрическую вилку или выключив главный выключатель.
- Производить тщательный и своевременный уход за фильтрами в рекомендуе-мые интервалы времени (Опасность пожара).
- Для уборки поверхностей вытяжки пользоваться влажной тряпкой и жидким нейтральным мылом.

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.
ХАРАКТЕРИСТИКИ

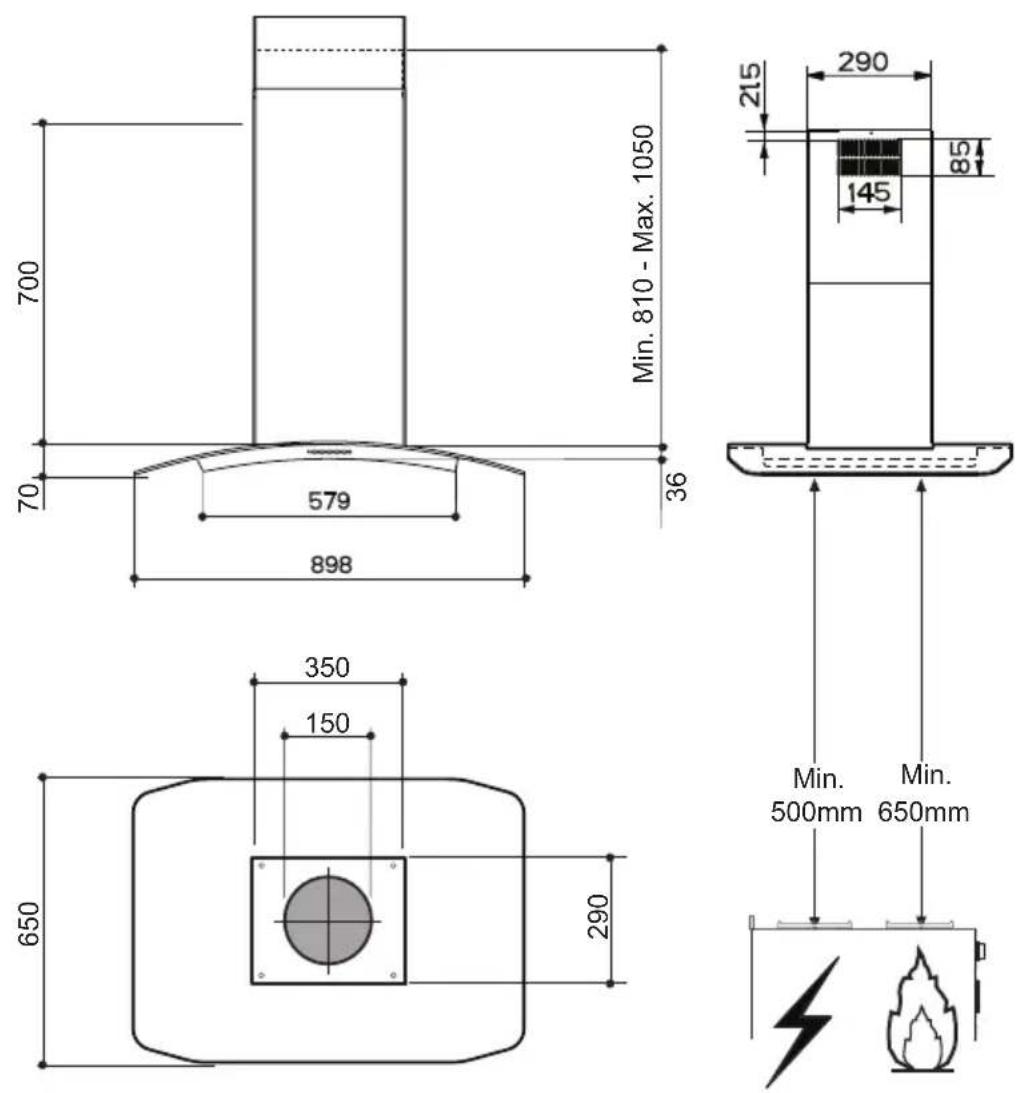

Габариты

Составные части
Поз. К-во Составные части изделия
1 1 Корпус вытяжки в комплекте с устройствами управления, системой освещения, фильтрами.
2 1 Телескопический дымоход, состоя- щий из:
2.1 1 Верхней части дымохода
2.2 1 Нижней части дымохода
7.1 1 Телескопическая рама с вытяжным вентилятором, состоящая из:
7.1a 1 Верхней части рамы
7.1b 1 Нижней части рамы
9 1 Переходный фланец ø 150-120 мм
9.1 1 Переходный фланец ø 120-125 мм
10 1 Фланец ø 150
15 1 Соединение для выпуска воздуха
24 1 Соединительная коробка
25 Трубные зажимы(не включено в комплект поставки)
26 2 Кабельный сальник
27 1 Заглушка
Поз. К-во Детали для установки
11 4 Дюбели ø 10
12c 6 Винты 2,9 x 6,5
12e 3 Винты 2,9 x 9,5
12f 2 Винты М4 x 80
12g 4 Винты М6 x 80
12h 4 Винты 5,2 x 70
12q 4 Винты 3,5 x 9,5
21 1 Калибр для сверления
22 8 Шайбы ø 6,4
23 4 Гайки М6
К-во Документация
1 Руководство по эксплуатации

УСТАНОВКА
Отверстия в потолке/полке и крепление решетки
RU
ОТВЕРСТИЯ В ПОТОЛКЕ/ПОЛКЕ

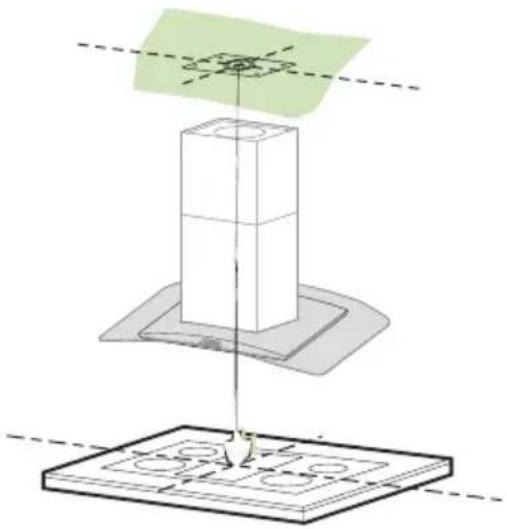

- При помощи отвеса отметьте на потолке/полке крепления центр плиты.
- Приложите к потолку/полке входящий в комплект калибр сверления 21, совместите его центр с обозначенным ранее центром и совместите оси калибра с осями плиты.
- Отметьте центры отверстий калибра. Просверлите отверстия в обозначенных точках:
- Массивный бетонный потолок: в зависимости от размера используемых для бетона вкладышей.
- Потолок из полого кирпича толщиной 20 мм: ∅ 10 мм (сразу вставьте прилагаемые вкладыши 11).
-
Потолок из деревянных балок: в зависимости от размера используемых для дерева винтов.
• Деревянная полка: ∅ 7 мм. -
Прокладка электрического кабеля питания: ∅ 10 мм.
- Выпуск воздуха (всасывающая вытяжка): в зависимости от диаметра соединительной трубки с внешней отводящей трубой. Привинтите крест накрест, оставив до потолка расстояние 4-5 мм, два винта:
- для массивного бетонного потолка — вкладыши для бетона, не входят в комплект.
- для потолка из полого кирпича толщиной прим. 20 мм – винты 12h, входят в комплект.
- для потолка из деревянных балок — винты для дерева, не входят в комплект.
• для деревянной полки - винты 12g с входящими в комплект шайбами 22 и гайками 23.

- Отвинтить два винта, фиксирующих нижний воздуховод, и вытянуть его из каркаса (с нижней стороны).
- Отвинтить два винта, фиксирующих верхний воздуховод, и вытянуть его из каркаса (с верхней стороны).
В случае, если необходимо отрегулировать высоту каркаса, действовать следующим образом:
- Отвинтить винтов с метрической резьбой, расположенных с боковых сторон каркаса и соединяющих две колонны;
- Отрегулировать желаемую высоту каркаса и закрепить снятых перед этим винтов;
• Вставить сверху верхний воздуховод и оставить его свободным на каркасе; - Поднять каркас, вставить петли на винты и продвинуть до упора;
- Закрепить два винта и завинтить два других запасных;
Прежде чем окончательно закрепить винты возможно отрегулировать положение каркаса, смещая его и следя за тем, чтобы винты не вышли из регулировочных петель.
- Крепление Каркаса должно быть надежным как в отношении веса самой Вытяжки, так и при нагрузке на установленное Оборудование вследствие случайных боковых воздействий. По окончании крепежа удостовериться, чтобы база была устойчивой, даже при прогибании Каркаса.
- Во всех случаях, когда Потолок в месте крепления не представляется достаточно прочным, установщик должен предусмотреть усиление его прочности за счет анкерной плиты и контрплиты, закрепленной к устойчивым частям структуры.

Выпуск Воздуха Из Всасы- вающей Вытяжки
Для установки всасывающей вытяжки соединить ее с выпу-скной трубой жесткой или гибкой трубкой ø 150 или 125 мм, тип которой может выбрать монтажник.
- Для соединения трубкой ∅ 125 мм вставить переходный фланец 9 в выпускное отверстие корпуса вытяжки, Подгонка колец 9.1 ∅ 120-125 мм на фланце редуктора
- Закрепить трубку соответствующими трубными зажимами. Необходимый крепежный материал не входит в комплект.
- Вынуть фильтры от запахов на активном угле.

Выпуск Воздуха Из Фильтрую- щей Вытяжки
- Закрепить патрубок 15 к решетке при помощи прилагаемых 4 винтов.
• Вставить фланец 10 в специальное нижнее отверстие патрубка 15. - Соединить выпускное отверстие вытяжки с фланцем под патрубком жесткой или гибкой трубкой ø 150 мм, тип которой может выбрать монтажник.

Установка дымохода и крепление корпуса вытяжки

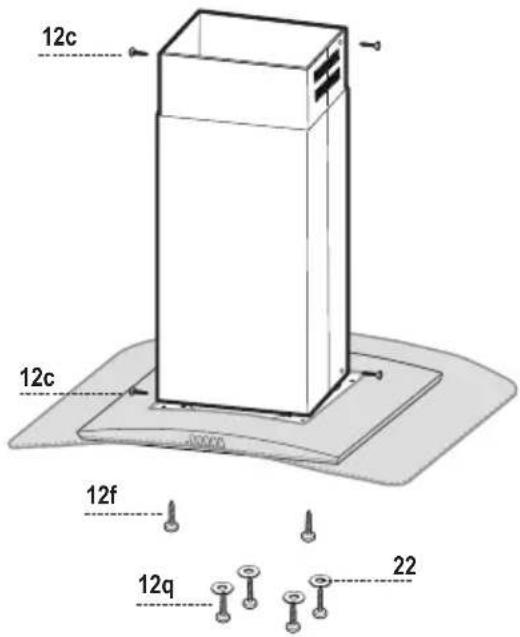

- Установить верхний дымоход и закрепить его в верхней части к решетке входящими в комплект 2 винтами 12c (2,9 x 6,5).
- Аналогично установить нижний дымоход и закрепить его в нижней части к решетке входящими в комплект 2 винта-ми 12c (2,9 x 6,5).
Прежде чем закрепить корпус вытяжки на каркасе:
- вкрутить наполовину 2 винта 12f в нижней части каркаса с боковой стороны, учитывая положение 2 предусмотрен-ных отверстий;
- снять жировые фильтры с корпуса вытяжки;
- снять угольные фильтры, предотвращающие появление запахов (если таковые предусмотрены).

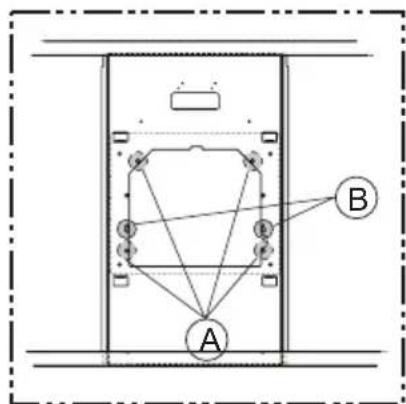

- Поднять корпус вытяжки и вставить винты 12f в щелевые отверстия (поз. A) до упора.
- Закрепить снизу корпус вытяжки на подготовленном кар-касе (поз. В), пользуясь 4 винтами 12q и 4 шайбами 22, прилагаемыми в комплекте, и за-тянуть окончательно все винты.
Подключение Вытяжки К Элек- трической Сети
- Подключить вытяжку к сети электропи-тания через двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
- Снять жировые фильтры (См. пар. "Уход") и убедиться, что разъем шнура питания правильно вставлен в розетку вытяжного вентилятора.
- Пропустить показанные на рис. 1 кабели через щелевое отверстие, выполненное в оцинкованном держателе диффузора, как показано на рис. 2.
- Установить заглушку 27 в гнезде держа-теля диффузора и закрепить ее винтом 12e (2,9 x 9,5), затем установить 2 ка-бельных сальника 26, как указано на рис. 3 и 4.
- Подключить разъем устройств управле-ния, рис. 5.
- Подключить разъем прожекторов, рис. 6.
- Поставить оба разъема в защитную ко-робку 24 и закрыть ее с помощью 2 при-лагаемых винтов 12e (2,9 x 9,5).
- Удалить защитную пленку с двусторон-ней клейкой ленты, имеющейся на со-единительной коробке, и прикрепить по-следнюю к внутренней стенке отсека для двигателя рис. 7.

ЭКСПЛУАТАЦИЯ

Панель управления
Вытяжку сразу можно включить на нужной скорости нажатием соответствующей клавиши и без необходимости включения клавиши Включения/выключения двигателя Т1.
КЛАВИША ИНДИКАТОР ФУНКЦИИ
| L Освещение Включает и выключает осветительное оборудование. | ||
| T1 Двигатель включен Первая скорость.Выключает вытяжку при нажатии в течение примерно 1 секунды. | ||
| T2 Скорость включен Вторая скорость. | ||
| T3 Скорость включен Третья скорость. | ||
| T4 Скорость пост. свет Максимальная скорость. | ||
| мигает Интенсивная скорость.Служит для обработки наибольших объемов пара готовки.Включается при нажатии на клавишу в течение примерно 2 секунды. Выключается автоматически через 10 минут после начала работы. Может быть отключена вручную нажатием на любую клавишу. | ||
| S1 Индикатор пост. свет Сигнализирует о насыщении противожировых фильтров и о необходимости помыть их. Сигнализация срабатывает через 100 часов реальной работы вытяжки. (Восстановление смот-ри в разделе Уход) | ||
| мигает Если индикатор мигает это сигнализирует о насыщении угольного фильтра, и о том, что его надо заменить. При этом должны быть также помыты металлические противожировые фильтры. Аварий-ный сигнал о насыщении угольного фильтра срабатывает через 200 часов реальной работы вытяжки.(Включение и восстановление смотри в разделе Уход) | ||
УХОД
Очистка Самонесущих Метал- лических Противожировых Фильтров
Сброс аварийного сигнала
- Выключить освещение и двигатель всасывания.
- Нажать и удерживать в течение 3 секунд клавишу Т3, пока не начнут мигать индикаторы Т1 и Т4.
Очистка фильтров
- Их можно мыть в посудомоечной машине, и следует делать это, когда загорается индикатор S1, или не реже одного раза в 2 месяца работы.

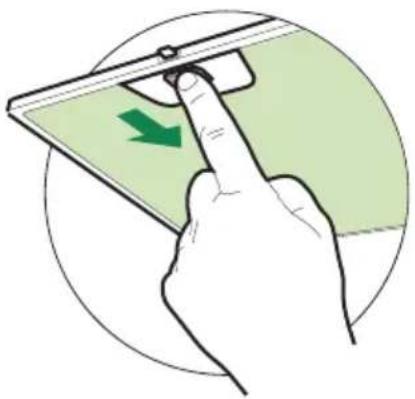

- Вынуть фильтры по очереди, для чего надавить на защелки и одновременно потянуть вниз.
- Помыть фильтры, следя за тем, чтобы они не погнулись, после чего просушить их и установить их на место.
- При повторной установке фильтров ручка должна быть повернута наружу и должна быть видна.

Фильтр Против Запахов (Фильтрующая Вытяжка)
Данный фильтр не моется и не восста- навливается; его следует менять, когда мигает индикатор S1,и не реже одного раза в 4 месяца. Аварийная сигнализа- ция имеет место, только когда работает двигатель всасывания.
Включение/Отключение аварийного сигнала
- В фильтрующих вытяжках аварийная сигнализация о насыщении фильтров включается в момент их установки или после этого.
- Выключить освещение и двигатель всасывания.
- Отсоединить вытяжку установленным на линии питания двухполюсным выключателем или главным выключателем прибора.
- Восстановить подачу питания длительным нажатием клавиши T1.
- Отпустить клавишу, все пять индика-
торов должны гореть ровным светом.
• В течение 3 секунд нажать клавишу T1, пока в качестве подтверждения не начнут мигать индикаторы T1 и T4:
-2 мигания индикатора—аварийный сигнал насыщения угольного фильтра ВКЛЮЧЕН
-1 мигание индикатора—аварийный сигнал насыщения угольного фильтра ОТКЛЮЧЕН
Сброс аварийного сигнала
- Выключить освещение и двигатель всасывания.
- Нажать на клавишу Т3 в течение н менее 4 секунд, пока в качестве подтверждения не начнут мигать индикаторы.
Замена фильтра
- Снять металлический противожировой фильтр.
- Отсоединить насыщенный угольный фильтр против запахов при помощи специальных защелок.
- Установить новый фильтр в положении и закрепить его за-щелками.
- Поставить на место металлический противожировой фильтр.
Замена Ламп
Галогенные лампы 20 Вт

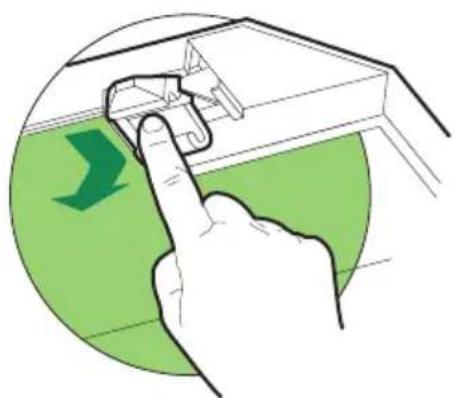

- Надавить на металлическое зажимное кольцо и вынуть, поддерживая, крышку лампы.
- Вынуть галогенную лампу из патрона.
- Заменить ее на новую с такими же характеристиками; правильно вставить два штыревых контакта в гнездо лампового патрона.
- Надавив, поставить на место крышку лампы.
