Тип продукта	Вытяжка
Бренд	Electrolux
Модель	EFC 9540x
Минимальное расстояние до варочной панели	650 мм
Диаметр воздуховода	120 или 150 мм
Количество скоростей двигателя	4 (скорость 1, 2, 3 и интенсивная)
Отложенное выключение	Да (20 мин при выкл/1-й, 15 мин на 2-й, 5 мин на 3-й)
Освещение	Галогенная лампа 20 Вт (заменяемая)
Жировой фильтр	Металлический, самонесущий, можно мыть в посудомоечной машине
Угольный фильтр	Активированный уголь, не подлежит стирке, заменять каждые 4 месяца
Сигнал насыщения жирового фильтра	Через 100 часов работы (светодиод мигает)
Сигнал насыщения угольного фильтра	Через 200 часов работы (светодиод мигает)
Управление	Кнопки со светодиодной индикацией
Электрическое подключение	220-240 В (см. табличку с данными)
Класс	I (требуется заземление)
Тип установки	Режим отвода или фильтрации
Монтаж	Настенный монтаж с телескопическим коробом
Комплект поставки	Телескопический короб, переходник, обратный клапан, монтажные кронштейны, дюбели, винты, инструкция по эксплуатации
Уход	Влажная ткань и нейтральное моющее средство

Часто задаваемые вопросы - EFC 9540x ELECTROLUX

Как чистить жировые фильтры?

Снимите фильтры, нажав их назад и потянув вниз. Вымойте их в посудомоечной машине или вручную нейтральным моющим средством. Дайте высохнуть и установите обратно ручкой наружу.

Как заменить угольный фильтр?

Сначала снимите металлические жировые фильтры. Отсоедините крепежные зажимы угольного фильтра, удалите старый фильтр и установите новый. Закрепите зажимы и установите жировые фильтры на место.

Как сбросить сигнал фильтра?

Убедитесь, что двигатель выключен. Нажмите и удерживайте кнопку F в течение 4 секунд, пока светодиод кнопки T1 не начнет мигать. Сигнал будет сброшен.

Что означает мигание светодиода на кнопке F?

Если светодиод горит, это означает, что металлические жировые фильтры необходимо очистить (через 100 часов работы). Если светодиод мигает, также необходимо заменить угольный фильтр (через 200 часов работы).

Как активировать отложенное выключение?

Удерживайте кнопку T3 примерно 2 секунды. Светодиод начнет мигать. Отложенное выключение произойдет через 20 минут при выключенной/1-й скорости, 15 минут на 2-й скорости, 5 минут на 3-й скорости.

Что делать, если вытяжка не работает?

Проверьте, подключена ли вилка к розетке и не перегорел ли предохранитель. Убедитесь, что напряжение сети соответствует. Если проблема не устранена, обратитесь к сертифицированному специалисту.

Можно ли использовать вытяжку без угольного фильтра?

В режиме отвода (воздух наружу) угольный фильтр не требуется. В режиме фильтрации (рециркуляция) угольный фильтр обязателен.

Какое минимальное расстояние между варочной панелью и вытяжкой?

Минимальное безопасное расстояние составляет 650 мм.

Как заменить галогенную лампу?

Открутите 2 винта держателя лампы, вытащите лампу из держателя, вставьте новую галогенную лампу 20 Вт штырьками в корпус и закрепите держатель обратно винтами.

Какого диаметра должен быть воздуховод?

Диаметр воздуховода должен быть 120 мм или 150 мм. Используйте прилагаемый переходник для 120 мм.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EFC 9540x ELECTROLUX

Руководство по эксплуатации

Εγχειρίδιο οδηγιών

Руководство по эксплуатации УКАЗАТЕЛЬ

СОВЕТЫ И РЕКОМЕНДАЦИИ......26
ХАРАКТЕРИСТИКИ....27
УСТАНОВКА....28
ЭКСПЛУАТАЦИЯ....31
УХОД....33

Настоящее руководство по эксплуатации составлено для разных моделей прибора. Возможно, вы встретите в нем описание отдельных комплектующих, не относящихся к модели Вашего прибора.

УСТАНОВКА

• Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоответствующей правилам установкой.
• Минимальное безопасное расстояние между плитой и вытяжкой должно быть 650 мм.
• Проверить соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.
• Для приборов класса I проверить, чтобы электрическая проводка в доме обеспечивала правильное заземление.
• Соединить вытяжку с дымоходом трубкой диаметром, равным или больше 120 мм. Длина трубки должна быть как можно меньше.
• Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы, камины и проч.).
• В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Если на кухне нет окна, сделать отверстие наружу из помещения, чтобы через него поступал свежий воздух.

ЭКСПЛУАТАЦИЯ

• Вытяжка спроектирована исключительно для бытового применения для уничтожения запахов от готовки.
• Никогда не допускать несоответствующего пользования вытяжкой.
• Не оставлять открытое и сильное пламя под находящейся в работе вытяжкой.
• Обязательно регулировать пламя, чтобы оно не выходило за дно кастрюль.
• Следить за работой фритюрниц: сильно нагретое масло может воспламениться.
• Не готовьте блюда фламбе под кухонной вытяжкой; опасность возникновения пожара.
• Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц.
  • Дети должны находиться под надзором взрослых и не играть с прибором.

УХОД

• Прежде чем приступить к любой операции по уходу, отсоединить вытяжку от сети, вынув электрическую вилку или выключив главный выключатель.
• Производить тщательный и своевременный уход за фильтрами в рекомендуемые интервалы времени.
• Для уборки поверхностей вытяжки пользоваться влажной тряпкой и жидким нейтральным мылом.

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

Обозн.К-во		Части изделия
1	1	Корпус вытяжки в комплекте с ручками управления,освещением, вентилятором, фильтрами
2	1	Телескопическая дымовая труба, состоящая из:
2.1	1	Верхней дымовой трубы
2.2	1	Нижней дымовой трубы
9	1	Переходный фланец ø 150-120 мм
10	1	Фланец с клапаном
14.1	1	Насадка выпускного патрубка воздуха
15	1	Выпускной патрубок воздуха

Обозн.К-во		Установочные компоненты
7.2.1	2	Крепежные скобы верхней дымовой трубы
7.3	1	Опорная скоба патрубка
11	6	Вкладыши
12a	6	Винты 4,2 x 44,4
12c	6	Винты 2,9 x 9,5

1 Документация

Сверление стены и крепление скоб

Провести на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предусмотренного для установки вытяжки;
  • горизонтальную линию на высоте мин. 650 мм от плиты.

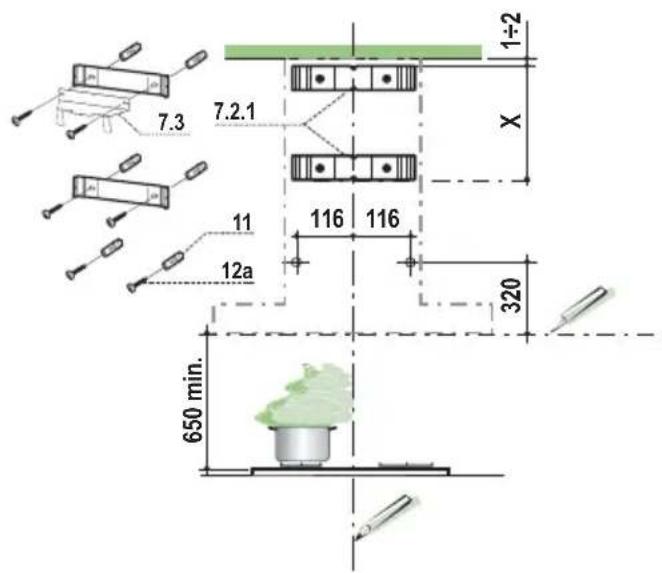

Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии 1-2 мм от потолка или от верхнего предела, выровняв ее центр (прорези) по исходной вертикальной линии.

• Обозначить центры отверстий скобы.
• Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии X мм под первой скобой (X = высота верхней части дымохода, прилагаемого в комплекте), выровнять ее центр (прорези) по исходной вертикальной линии.
• Обозначить центры отверстий скобы.
• Сделать, как показано, отметку на расстоянии 116 мм от исходной вертикальной линии и 320 мм над исходной горизонтальной линией.
  • Повторить эту операцию с противоположенной стороны.
  • В обозначенных точках просверлить отверстия ∅ 8 мм.
  • Вставить в отверстия вкладыши 11.
• Закрепить нижнюю скобу 7.2.1 прилагаемыми в комплекте винтами 12a (4,2 x 44,4 ).
• Закрепить вместе верхнюю скобу 7.2.1 и опорную скобу патрубка 7.3 при помощи 2 входящих в комплект винтов 12a (4,2 x 44,4).
• Ввинтить 2 прилагаемых винта 12а (4,2 x 44,4) в отверстия крепления корпуса вытяжки, оставив расстояние 5-6 мм между стеной и головкой винта.

Установка корпуса вытяжки

• Прежде чем повесить корпус вытяжки, затянуть 2 винта Vr, расположенные в точках навески вытяжки.
• Повесить корпус вытяжки на предназначенные винты 12a.
• Затянуть до конца опорные винты 12а.
  • Винтами Vr выровнять корпус вытяжки

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпускной трубой жесткой или гибкой трубкой ∅ 150 или 120 мм, тип которой может выбрать монтажник.

Соединение трубки ø 150

• В выпускное отверстие корпуса вытяжки вставить фланец ø 150 мм 10.
- Закрепить трубку соответствующими трубными зажимами. Необходимый крепежный материал не входит в комплект.

Соединение трубки ∅ 120

• Для соединения с трубкой ∅ 120 мм вставить переходный фланец 9 в ранее установленный фланец ∅ 150 мм 10.
• Закрепить трубку соответствующими трубными зажимами. Необходимый крепежный материал не входит в комплект.
  • В обоих случаях вынуть, если имеются, угольные фильтры.

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

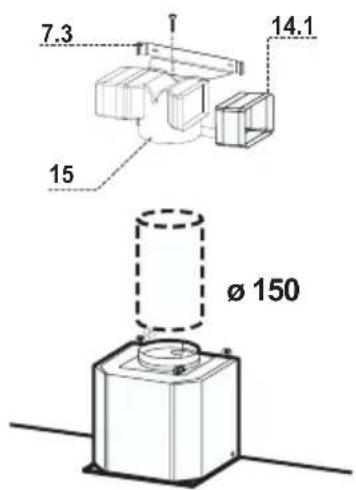

• Вставить сбоку насадки патрубка 14.1 в патрубок 15.
• Вставьте соединитель 15 в опорную скобу 7.3, закрепив его винтом.
- Проверить, чтобы выпускное отверстие насадок патрубка 14.1 совпало с отверстиями дымохода, как по горизонтали, так и по вертикали.
- Соединить патрубок 15 с выпускным отверстием корпуса вытяжки жесткой или гибкой трубкой 150 мм, тип которой может выбрать монтажник.
- Проверить наличие угольных фильтров.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм.
• Снять противожировые фильтры (смотри раздел "Уход") и проверить правильность положения разъема питающего кабеля в розетке вытяжки

Установка дымохода

Верхний дымоход

• Слегка развести две боковые кромки дымохода, зацепить их за скобы 7.2.1 и вновь свести до упора.
• Закрепить дымоход сбоку 4 входящими в комплект винтами 12c (2,9 x 9,5).
• Проверить, чтобы выпускное отверстие насадок патрубка совпало с решетками дымохода.

Нижний дымоход

• Слегка развести две боковые кромки дымохода, зацепить их между верхним дымоходом и стеной и вновь свести до упора.
• Закрепить нижнюю часть дымохода сбоку к корпусу вытяжки входящими в комплект 2 винтами 12c (2,9 x 9,5).

Вытяжка может быть включена сразу для работы на нужной скорости нажатием соответствующей клавиши без необходимости включения клавиши 0/1 двигателя.
Клавиша	Основная функция	Световая сигнализация
	Двойная функция
L	При кратком нажатии включает и выключает систему освещения.	Клавиша не освещена	Свет выключен
	При нажатии клавиши в течение 2 секунд включается система освещения в режиме “дежурного света”. На лампы подается напряжение ограниченной мощности около 5 Вт. Данная функция может быть отключена повторным нажатием клавиши в течение 2 секунд или кратким нажатием на нее для перехода в обычный режим освещения. В режиме дежурного света клавиша не освещена.	Клавиша освещена	Свет включен
		Клавиша не освещена	Дежурный свет включен
T1	Отключить двигатель из любой настроенной скорости	Клавиша освещена	Двигатель включен
		Клавиша не освещена	Двигатель отключен
T2	Включает двигатель на первой скорости	Клавиша освещена
T3	При кратком нажатии включает двигатель на второй скорости	Клавиша освещена	Вторая скорость включена
	При нажатии клавиши в течение примерно 2 секунд приходит в действие функция Delay, т.е. отключение прибора с задержкой. Функция удобна для завершения удаления остаточных запахов. Она включается из положения OFF и на скорости 1, 2, 3; отключается раньше времени нажатием любой клавиши (T) кроме клавиши T3. Задержка выполняется по следующей схеме:1-я скорость / OFF = 20 минут2-я скорость = 15 минут3-я скорость = 5 минут	Клавиша мигает	Функция задержки включена
T4	Включает двигатель на третьей скорости	Клавиша освещена
Клавиша	Основная функция	Световая сигнализация
T5	Включает двигатель на интенсивной скорости с таймером на 5 минут. По истечении 5 минут прибор возвращается на ранее настроенную скорость работы. В случае включения функции на отключенном приборе по истечении 5 минут система возвращается на первую скорость.	Клавиша освещена
F	При нажатии в течение 4 секунд сбрасывает аварийную сигнализацию фильтров, указывая на это миганием клавиши T1. Данная операция выполняется только при отключенном двигателе.	Клавиша освещена	Сигнализирует о насыщении металлических противожировых фильтров и о необходимости помыть их. Сигнализация срабатывает после 100 реальных часов работы вытяжки.
		Клавиша мигает	При включении сигнализирует о насыщении фильтра против запахов на активном угле, который должен быть заменен, а также должны быть помыты металлические противожировые фильтры. Сигнализация о насыщении фильтра против запахов на активном угле срабатывает после реальных 200 часов работы вытяжки. (Включение см. разд. Фильтр против запахов)

Противожировые фильтры

ОЧИСТКА САМОНЕСУЩИХ МЕТАЛЛИЧЕСКИХ ПРОТИВОЖИРО- ВЫХ ФИЛЬТРОВ

Сброс аварийного сигнала

• Выключить двигатель всасывания.
• Нажать на клавишу F в течение не менее 4 секунд, пока в качестве подтверждения не начнет мигать клавиша T1.

Очистка фильтров

• Такие фильтры можно также мыть в посудомоечной машине. Мыть фильтры необходимо не реже одного раза в 2 месяца или чаще в случае их активного применения.
• Снять фильтры по очереди, для чего прижать их к задней стороне узла и одновременно потянуть вниз.
• Помыть фильтры, следя за тем, чтобы они не погнулись, и до установки дать им просохнуть.
• Поставить фильтры на место так, чтобы ручка находилась с наружной стороны и была видна.

Данный фильтр нельзя мыть и восстанавливать, его следует менять, когда мигает клавиша F, но не реже одного раза в 4 месяца. Аварийная сигнализация срабатывает, только когда включен двигатель всасывания.

Включение/Отключение аварийного сигнала

• В фильтрующих вытяжках аварийная сигнализация о насыщении фильтров должна быть включена в момент установки прибора или после этого.
• Выключить освещение и двигатель всасывания.
• Отключить подачу напряжения вытяжки путем отсоединения разъема питающего кабеля от двигателя или двухполюсным выключателем на линии питания или же общим выключателем.
  • Восстановить подключение нажатием клавиши T2.
• Отпустить клавишу, клавиши L, T2 и F горят постоянным светом.
  • В течение 3 секунд нажать клавишу F, пока она не начнет мигать в качестве подтверждения:
  • 2 мигания – Сигнализация о насыщении угольного фильтра против запахов ВКЛЮЧЕНА
  • 1 мигание - Сигнализация о насыщении угольного фильтра против запахов ОТ-КЛЮЧЕНА

ЗАМЕНА ФИЛЬТРА ПРОТИВ ЗАПАХОВ НА АКТИВНОМ УГЛЕ

Сброс аварийного сигнала

• Выключить двигатель всасывания.
• Нажать на клавишу F в течение не менее 4 секунд, пока в качестве подтверждения не начнет мигать клавиша T1.

Замена фильтра

• Вынуть металлические пртивожировые фильтры.
• Отсоединить насыщенный фильтр против запахов на активном угле при помощи специальных крюков.
• Поставить новый фильтр и зафиксировать его крюками в положении.
• Поставить на место металлические противожировые фильтры.

Галогенные лампы 20 Вт.

• Снять 2 винта крепления патрона и вынуть его из вытяжки.
• Вынуть из патрона лампу.
• Заменить ее на новую с такими же характеристиками; правильно вставить два штыревых контакта в гнездо лампового патрона.
• Вновь установить ламповый патрон и закрепить его снятыми ранее винтами.
