EFC 9540x - Keittiön liesituuletin ELECTROLUX - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Electrolux
Malli	EFC 9540x
Etäisyys liesitasoon vähintään	650 mm
Ilmanpoiston halkaisija	120 tai 150 mm
Moottorin nopeuksien lukumäärä	4 (nopeus 1, 2, 3 ja tehostus)
Viivästetty sammutus	Kyllä (20 min pois päältä/1. nopeus, 15 min 2. nopeus, 5 min 3. nopeus)
Valaistus	Halogeenilamppu 20 W (vaihdettava)
Rasvasuodatin	Metallinen, itsestään kantava, astianpesukoneen kestävä
Hiilisuodatin	Aktiivihiili, ei pestävä, vaihdettava 4 kuukauden välein
Rasvasuodattimen kyllästyshälytys	100 käyttötunnin jälkeen (LED vilkkuu)
Hiilisuodattimen kyllästyshälytys	200 käyttötunnin jälkeen (LED vilkkuu)
Ohjaus	Painonapit LED-merkkivaloilla
Sähköliitäntä	220-240 V (katso tyyppikilpi)
Luokka	I (maadoitus vaaditaan)
Asennustyyppi	Poisto- tai suodatinversio
Asennus	Seinäasennus teleskooppisavupiipulla
Mukana tarvikkeet	Teleskooppisavupiippu, supistuslaippa, läppä, kiinnityskannattimet, tulpat, ruuvit, käyttöohje
Huolto	Kostea liina ja neutraali puhdistusaine

Usein kysytyt kysymykset - EFC 9540x ELECTROLUX

Miten puhdistan rasvasuodattimet?

Poista suodattimet työntämällä niitä taaksepäin ja vetämällä alaspäin. Pese ne astianpesukoneessa tai käsin neutraalilla puhdistusaineella. Anna niiden kuivua ja aseta ne takaisin niin, että kahva on näkyvissä.

Miten vaihdan hiilisuodattimen?

Poista ensin metalliset rasvasuodattimet. Irrota hiilisuodattimen kiinnityskoukut, poista vanha suodatin ja aseta uusi. Kiinnitä koukut ja aseta rasvasuodattimet takaisin.

Miten nollaan suodatinhälytyksen?

Varmista, että moottori on pois päältä. Paina painiketta F 4 sekunnin ajan, kunnes painikkeen T1 LED vilkkuu. Tämä nollaa hälytyksen.

Mitä tarkoittaa LEDin vilkkuminen painikkeessa F?

Jos LED palaa, se tarkoittaa, että metalliset rasvasuodattimet on puhdistettava (100 käyttötunnin jälkeen). Jos LED vilkkuu, myös hiilisuodatin on vaihdettava (200 käyttötunnin jälkeen).

Miten aktivoin viivästetyn sammutuksen?

Pidä painiketta T3 painettuna noin 2 sekuntia. LED vilkkuu. Viivästetty sammutus tapahtuu 20 minuutin jälkeen pois päältä/1. nopeus, 15 minuutin jälkeen 2. nopeus, 5 minuutin jälkeen 3. nopeus.

Mitä teen, jos liesituuletin ei toimi?

Tarkista, onko pistoke pistorasiassa ja onko sulake palanut. Varmista, että verkkojännite vastaa. Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Poistoversiossa (ilma ulos) hiilisuodatinta ei tarvita. Suodatinversiossa (kiertoilma) hiilisuodatin on pakollinen.

Mikä on liesitason ja liesituulettimen välinen vähimmäisetäisyys?

Vähimmäisturvaetäisyys on 650 mm.

Miten vaihdan halogeenilampun?

Irrota lampunpitimen 2 ruuvia, vedä lamppu ulos pitimestä, aseta uusi 20 W:n halogeenilamppu nastat koteloon ja asenna pidin takaisin ruuveilla.

Mikä halkaisija ilmanpoistoputkella tulee olla?

Putken halkaisijan tulee olla 120 mm tai 150 mm. Käytä mukana toimitettua supistuslaippaa 120 mm:lle.

KÄYTTÖOHJE EFC 9540x ELECTROLUX

⚠️Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen.

ASENNUS

• Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista
• Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm.
• Tarkista, että käytettävän sähköverkon jännite vastaa liesikuvun sisäpuolella olevaan arvokilpeen merkittyä jännitettä.
• Kytke laite vain maadoitettuun pistorasiaan.
• Yhdistä liesituuletin hormiin putkella, jonka halkaisija on vähintään 120 mm. Hormiin menevän putken on oltava mahdollisimman lyhyt.
• Älä yhdistä liesituuletinta savuhormiin (lämmityskattilat, tulisijat, jne.).
• Mikäli liesituuletinta käytetään muiden kuin sähkölaitteiden (esim. kaasuhella) yhteydessä, on huolehdittava työskentelytilan riittävästä tuuletuksesta, etteivät poistettavat kaasut pääse virtaamaan takaisin työskentelytilaan. Keittiössä on oltava ilmanvaihtoaukko puhdasta tuloilmaa varten.

KÄYTTÖ

• Liesituuletin on tarkoitettu vain kotitalouskäyttöön.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu.
• Älä koskaan jätä avotulta liesituulettimen alle liesituulettimen ollessa käynnissä.
• Säädä liekin teho siten, että liekki kohdistuu vain astian pohjaan eikä sen reunoille.
• Syviä paistinpannuja on paiston aikana koko ajan pidettävä silmällä, sillä ylikuumentunut öljy voi leimahtaa tuleen.
• Lapset tai henkilöt, joita ei ole opastettu laitteen oikeaan käyttöön, eivät saa käyttää liesituuletinta.
• Liesikuvun alla ei saa valmistaa liekitettäviä ruokia: tulipalon vaara
• Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden psyykkinen, aistien tai mielen terveys on heikentynyt, tai henkilöt, joilla ei ole tarpeellista kokemusta tai taitoa, ellei heidän turvallisuudestaan vastaava henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä.
• Valvo, etteivät lapset pääse leikkimään laitteella.

HUOLTO

• Sulje laite tai irrota sen pistoke pistorasiasta ennen hoitoa.
• Puhdista ja/tai vaihda suodattimet annetun ajan kuluttua.
• Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemäisellä pesuaineella.

Symboli , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektro-nikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukai-sen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja tervey-teen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epääasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostet-tu.

Osat
Pos. Määrä Tuotteen osat

1 1 Liesituulettimen koneisto: säätimet, valo, puhallin, suodattimet

2	1	Jatkettavan	ilmanvaihtoputken	osat:
2.1	1	Yläosa
2.2	1	Alaosa
9 1 Supistusputki 150- 120 mm
10 1 Laippa ø 150 suuntaisventtiillä
14.1	2	Ilmanvaihtoputken	haarakappaleen	jatke
15	1	Ilmanvaihtoputken	haarakappale

Pos. Määrä Asennustarvikkeet

7.2.1	2	Ilmanvaihtoputken yläosan kannattimet
7.3	1	Ilmanvaihtoputken haarakappaleen tuki
11	6	Tulppa
12a	6	Ruuvi 4,2 x 44,4
12c	6	Ruuvi 2,9 x 9,5

1 Käyttöohje

Seinän poraaminen ja tukien kiinnittäminen

Merkitse seinään:

• Liesituulettimen asennuskohdan keskelle pystysuora viiva kattoon tai ylärajaan saakka.
• Vaakasuora viiva vähintään 650 mm keittotason yläpuolelle.
• Aseta tuki 7.2.1 kuvan mukaisesti 1-2 mm katosta tai ylärajasta, kohdista sen keskus (merkit)viitelinjan kohdalle.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuvan mukaisesti ensimmäisen tuen alapuolelle, X mm: n etäisyydelle siitä (X = toimitetun ylähormin korkeus) ja kohdista sen keskus (merkit) viitelinjan kohdalle.
• Merkitse tuen reikien keskipisteet.
• Merkitse kuvan mukaisesti viitepiste 116 mm: n etäisyydelle pystysuorasta viitelinjasta ja 320 mm: n etäisyydelle vaakasuorasta viitelinjasta.
  • Toista toimenpide toiselle puolelle
• Tee merkittyihin kohtiin reiät, ∅ 8 mm.
  • Laita ruuviankkurit 11 reikiin.
• Kiinnitä alempi tuki 7.2.1 toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Kiinnitä ylempi tuki 7.2.1 ja liitoksen tuki 7.3 kahdella ruuvilla 12a (4,2 x 44,4).
• Ruuvaa kaksi ruuvia 12a (4,2 x 44,4) liesituulettimen kiinnitysreikiin, jätä 5-6 mm tilaa seinän ja ruuvin kannan väliin.

Liesituulettimen rungon kokoaminen

• Ennen rungon kiinnittämistä on kiristettävä rungon kiinnityskohtien kaksi ruuvia Vr.
  • Kiinnitä runko ruuveihin 12a.
  • Kiristä tukiruuvit 12a.
• Tasapainota liesituulettimen runko ruuveilla Vr.

Liitännät

IMUVERSION ILMAN ULOSTULO

Imuversio asennetaan liittämällä liesituuletin ilman ulostuloon jäykällä tai taipuisalla putkella ø150 tai 120 mm, asentajan valinnan mukaan.

Putkiliitäntä ø 150

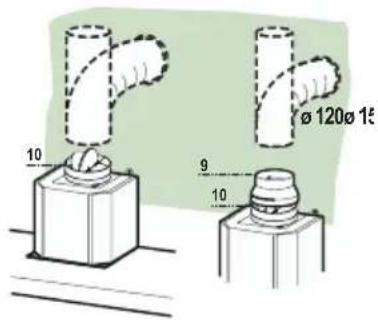

• Laita laippa 10, ø 150, liesituulettimen rungon ulostuloon.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimitukseen.

Putkiliitäntä ø 120

• Jos käytät putkea ø 120 mm, laita kavennuslaippa 9 asentamaasi laippaan ø 150.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimitukseen.
• Molemmissa tapauksissa mahdolliset aktiivihilisuodattimet täytyy poistaa.

SUODATUSVERSISSA ILMANPOISTO

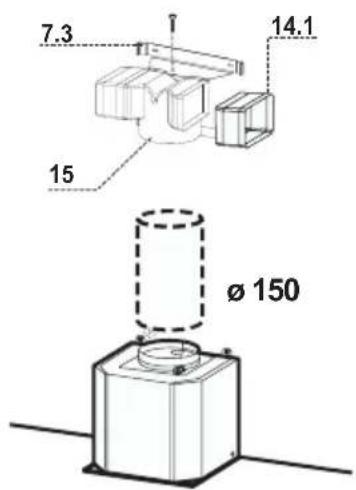

• Laita liitoksen 15 sivuille liitoksen jatko-osat 14.1.
- Aseta liitos 15 tukeen 7.3 ja kiinnitä se ruuvilla.
- Varmista, että liitoksen jatko-osien 14.1 ulostulo on hormin aukkojen kohdalla sekä vaakasuorassa että pystysuorassa.
- Liitä liitos 15 liesituulettimen rungon ulostuloaukkoon asenta-jan valitseman putken tai letkun avulla, ∅ 150 mm tai 120 mm.
- Varmista, että aktiivihilisuodatin on paikallaan.

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

• Levitä hieman sivujen reunoja, kiinnitä ne tukiin 7.2.1 ja sulje ne.
• Kiinnitä tukien reunat neljällä ruuvilla 12c (2,9 x 9,5).
• Varmista, että liitoksen jatko-osien ulostulo on hormin aukko-ien kohdalla.

Alahormi

• Levitä hormin sivujen reunoja, kiinnitä ne ylähormin ja seinän väliin ja sulje ne.
• Kiinnitä alaosa reunoista liesituulettimeen kahdella toimitetulla ruuvilla 12c (2,9 x 9,5).

Tuuletin voidaan käynnistää painamalla suoraan haluttua nopeutta ilman, että ensin painetaan 0/1-painiketta.
Kytkin	Toiminto	Merkkivalo
	Kaksoistoiminto
L	Valaistus sytytetään ja sammutetaan painamalla kevyesti kytkintä.	Kytkin ei- valaistu	Valaistus pois päältä
	Tuulettimen "hämärävalotoiminto" kytketään päälle painamalla kytkintä noin 2 sekunnin ajan. Lamppuihin syötettävä virta pienenee n. 5 W:iin. Tämä toiminto voidaan poistaa käytöstä painamalla kytkintä uudelleen noin 2 sekunnin ajan tai painamalla sitä lyhyesti, jolloin normaali valaistustoiminto palautuu. Kytkin ei ole valaistu, kun "hämärävalotoimin-to" on päällä.	Kytkin valais-tu	Valaistus päällä
		Kytkin ei- valaistu	Hämärävalo päällä
T1	Moottori pysäytetään mistä tahansa aiemmin valitusta nopeudesta.	Kytkin valais-tu	Moottori käynnissä
		Kytkin ei- valaistu	Moottori ei-käynnissä
T2	Moottori käynnistyy ensimmäiselle nopeudelle.	Kytkin valaistu
T3	Moottori käynnistyy toiselle nopeudelle painamalla kytkin-tä lyhyesti.	Kytkin valais-tu	Toinen nopeus kytketty
	Delay-toiminto eli tuulettimen sammutusviive kytketään päälle painamalla kytkintä noin 2 sekuntia. Tämä toiminto soveltuu ruoanlaiton jälkihajujen pois-toon. Toiminto kytketään päälle OFF (POIS)-asennosta sekä nopeuksista 1, 2, 3; se kytketään pois päältä etukäteen painamalla mitä tahansa (T)-kytkintä lukuun ottamatta kytkintä T3. Sammutusviivetoiminto toimii seuraavan kaavan mukaisesti:1°nopeus / OFF = 20 minuuttia2°nopeus = 153°nopeus = 5	Vilkkuva kytkinminuuttiaminuuttia	Sammutusviivetoiminto kytketty
T4	Moottori käynnistyy kolmannelle nopeudelle.	Kytkin Valaistu
Kytkin	Toiminto	Merkkivalo
T5	Käynnistää tuulettimen moottorin 5 minuutin ajastetulle tehonopeudelle. 5 minuutin jälkeen tuulettimen nopeus palaa tehonopeutta edeltäneelle nopeudelle. Jos tehonopeutta ennen tuuletin ei ole päällä, kytkeytyy se ensim-mäiselle nopeudelle ajastetun tehonopeuden jälkeen.	Kytkin valaistu
F	Suodattimen hälytysmerkkivalo kytketään painamalla kytkintä 4 sekunnin ajan.T1-kytkin vilkkuu päälle kytketyn toiminnon merkkinä. Tämä toimenpide suoritetaan aino-astaan silloin, kun moottori ei ole päällä.	Kytkin valaistu	Metalliset rasvasuodattimet ovat rasvan kyllästämiä. Suodattimet on pestävä.Hälytys käynnistyy 100 käyttötunnin jälkeen.
		Vilkkuva kyt-kin	Aktiivihiilisuodatin on vaih-dettava ja metalliras-vasuodattimet pestävä.Hälytys käynnistyy 200 käyttötunnin jälkeen. (Halutessasi käynnistää hälytys-toiminnon tutustu kohtaan Aktiivihiilisuodatin)

Rasvasuodattimet

METALLISTEN RASVASUODATTIMIEN PUHDISTUS

• Sammuta moottori.
• Paina F-näppäintä ainakin 4 sekunnin ajan kunnes T1-näppäin välkkyy vahvistuksena toiminnon päätymisestä.

Suodattimien puhdistus

• Suodattimet voidaan pestä myös astianpesukoneessa. On suositeltavaa pestä ne joka toinen kuukausi. Jos tuulettimen käyttö on erikosen runsasta, suositellaan suodattimien pesua useammin.
• Poista suodattimet yksi kerrallaan painamalla suodatinta taaksepäin ja samanaikaisesti alaspäin vetämällä.
• Pese suodattimet. Vältä niiden taivutusta. Anna niiden kuivua ennen uudelleen asennusta.
• Asenna suodattimet uudelleen paikoilleen. Varmista, että suodattimien poistokahva jää ulkopuolelle näkyviin.

Rasvasuodatinta ei voida pestä eikä uusia. Se vaihdetaan uuteen, kun F-näppäin välkkyy tai ainakin joka 4. kuukausi. Hälytysmerkki ilmaantuu ainoastaan tuulettimen ollessa käynnissä.

Hälytysmerkin kytkentä/poiskytkentä

• Suodatusversiona toimivien tuulettimien suodattimien hälytystoiminto kytketään tuulettimen asennuksen aikana tai vaihtoehtoisesti sen jälkeen.
• Sammuta tuulettimen valot ja moottori.
• Poista tuuletin sähkövirrasta. Voit irrottaa tuulettimen virtaliitoksen suoraan moottorista tai poistaa tuulettimen sähköverkosta turvakytkimen katkaisijan välityksellä tai poistaa sähkövirran pääkatkaisijasta.
• Sähkövirran tuulettimeen uudelleen kytkennän yhteydessä paina T2-kytkintä.
• Vapauta kytkin. L-, T2- sekä F-kytkimet ovat pysyvästi valaistuja.
• Paina F-kytkintä 3 sekunnin sisällä niin kauan kunnes kytkin vilkkuu:
• 2 väläystä – Aktiivihilisuodattimen hälytysmerkkivalo kytketty.
• 1 väläys - Aktiivihilisuodattimen hälytysmerkkivalo poiskytketty.

AKTIIVIHIILISUODATTIMEN VAIHTO

• Sammuta moottori.
• Paina F-näppäintä ainakin 4 sekunnin ajan kunnes T1-näppäin välkkyy vahvistuksena toiminnon päätymisestä.

Suodattimen vaihto

• Poista metalliset rasvasuodattimet.
• Poista keittiöhajujen kyllästämä aktiivihilisuodatin vetämällä sen hakasista.
  • Aseta uusi suodatin paikalleen.
• Aseta metalliset rasvasuodattimet uudelleen paikoilleen.

• Irrota kaksi ruuvia, jotka pitävät kiinni valon tukea ja poista tuki liesituulettimesta.
  • Ota lamppu irti tuesta.
• Vaihda lamppu uuteen samanlaiseen lamppuun. Varmista, että koskettimet ovat kunnolla kiinni tuessa.
• Laita tuki paikalleen ja kiinnitä se kahdella ruuvilla.
