KÄYTTÖOHJE EFC6414 ELECTROLUX

FINSisällysluettelo....26

Sisällysluettelo

Turvallisuustietoa 26

Liesituulettimen kuvaus 27

Näin käytät liesituuletinta 28

Hoito ja puhdistus 29

Jos liesituuletin ei toimi 31

Tekniset tiedot 32

Asennus 32

Turvallisuustietoa

Liesituuletin on tarkoitettu vain normaaliin kotitalouskäyttöön. Se täyttää kansainväliset turvallisuusmääräykset ja laatustandardit. Turvallisuustoimenpiteet eivät voi kuitenkaan kokonaan poistaa kaikkia tapaturmavaaroja. Lue sen vuoksi huolellisesti ohjeet, neuvot ja varoitustekstit ennen liesituulettimen asennusta ja käyttöönottoa. Kiinnitä erityistä huomiota varoituskolmiolla merkittyihin teksteihin henkilö- ja esinevahinkojen välttämiseksi. Säilytä käyttöohje ja anna se liesituulettimen mukana, jos se myydään tai luovutetaan toiselle henkilölle.

Asennus ja huolto

- Kaikki sähköasennukset on annettava valtuutetun asentajan ja lieden asennus ammattitaitoisen henkilön tehtäväksi. Jos työt tekee henkilö, jolla ei ole riittäviä tietoja, liesituulettimen ominaisuudet saattavat huonontua ja seurauksena saattaa olla henkilö ja/ tai esinevahinkoja.

- Pienin sallittu etäisyys liesituulettimen alarecunasta sähkölieteen tai tasoon on 60 cm ja kaasulietcen tai tasoon 70 cm. Jos kaasulieden asennus vaatii suuremman etäisyyden, on se otettava huomioon.

- Varmista, ettei liesituulettimen liitäntäjohto joudu puristuksiin asennettaessa.

- Liesituuletin on jännittectön vain silloin, kun pistoke tai sulake on irrotettu.

- Poistoilmaa ei saa johtaa kanavaan, jota käytetään muulla kuin sähköllä toimivien laitteiden, esim. öljypolttimen tai puulieden savukanavana.

Kun käytät tuuletinta

• Uppopaistettaessa tai sulatettaessa rasvaa, parafiinia tai muita helposti syttyviä elintarvikkeita liettä ei saa jättää ilman valvontaa. Mahdollisen palon sattuessa: Sulje välittömästi liesituuletin ja käännä keittoalueen/levyn vääntimet nolla-asentoon HUOM! Tukahduta tuli kannella. Älä koskaan käytä vettä.
• Tuulettimen alla ei saa liekittää. Se voisi aihcuttaa palovaaran. Muista myös, että paistorasva saattaa ylikuumetessaan syttyä palamaan. Älä koskaan jätä paistinpannua ilman valvontaa.
• Hygieenisyys- ja turvallisuussyistä rasvasuodatin on puhdistcttava säännöllisesti, sillä keittoalueelle-/levylle tippuva rasva voisi aiheuttaa palovaaran. Katso tarkemmin käyttöohjeen kohdasta "Hoito ja puhdistus".

Liesituulettimen romuttaminen

- Estä myös romutetun liesituulettimen aiheuttamat tapaturmat. Irrota pistoke pistorasiasta ja katkaise johto liesituulettimen päästä. Kysy kunnallisesta jätehuollosta, minne romutetun liesituulettimen voi toimittaa.

Liesituulettimen kuvaus

1. Ohjauspaneeli
2. Valaistus (halogecnilamput malleissa EFC 9414-6414)
3. Rasvasuodatin
4. Suojakupu
5. Poistoritilä (Ilmankierto)

Vakiovarusteet

Liesituulettimen mukana tulevat:

• 1 tuuletin.jossa säätimet, valaisin ja tuuletinmoottori.
• 1 teleskooppihormi, joka koostuu U-muotoisesta yläosasta ja U-muotoisesta alaosasta.
  • 1 Liitosrengas
• 1 ilmanohjain hiilisuodatusta varten.
• 1 muovipussi joka sisältää: seinätulpat, ruuvit sekä käyttö- ja asennusohje.

Seuraavat osat tilataan jälleenmyyjältä:

- Hiilisuodatin, Type 200. Hiilisuodatinta käytetään, kun tuuletin toimii huoneilmaan palauttavana.

Toiminnat

Valittavissa on kaksi toimintatapaa:

• Puhallus hormiliitännän (lisävarusteet) ja ilmanpoistokanavan läpi.
• Ilmankierto hiilisuodattimen läpi (lisävarusteet).

Ilmanpoistotoiminto

• Ilma poistuu ulos putken kautta jonka on oltava laipassa A. Kuva 1.
• Parhaan tuloksen saavuttamiseksi reiän on oltava läpimitaltaan samankokoinen kuin poistoaukko.

Ilmankiertotoiminto

• Aktiivihilisuodatin suodattaa ilman ja puhaltaa sen takaisin keittiöön poistoputken ylemmän ritilän kautta.
• Ilmankiertotoimintoa varten tarvitaan alkuperäinen Electrolux Type 200 aktiivihilisuodatin

Liitosletkua ei saa liittää kanavaan, jota käytetään muulla kuin sähköllä toimivien laitteiden, esim. öljypolttimen tai puulieden savukanavana.

Näin käytät liesituuletinta

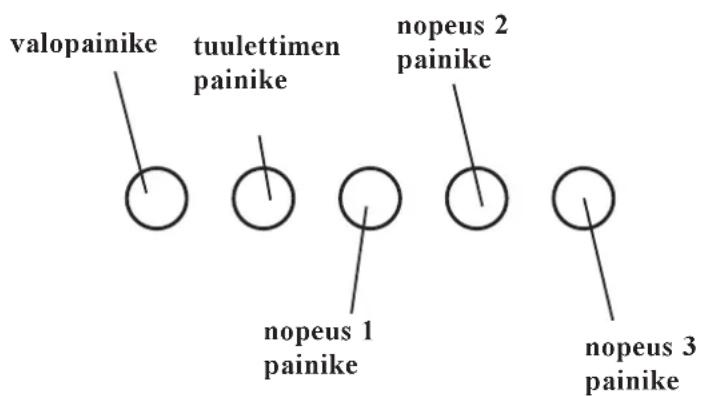

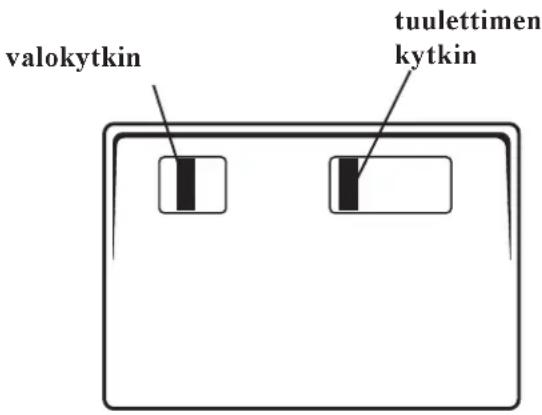

Ohjauspaneeli

- Paras tulos saavutetaan käyttämällä alhaista nopeutta normaalikäytössä ja täyttä nopeutta silloin kun hajuja on kehittynyt enemmän. Käynnistä tuuletin muutama minuutti ennen ruoanlaiton aloittamista, siten keittiöön syntyy alipaine. Ruoanlaiton jälkeen tuulettimen tulisi antaa toimia noin 15 minuuttia tai kunnes hajut ovat haihtunect. Ohjauskatkaisijat sijaitsevat yksikön etupaneelissa.

EFC 6414

EFC 9414

EFC 650

Kuva 2

Jotta liesituuletin toimisi oikein, keittiöön pitää muodostua alipaine. Pidä sen vuoksi keittiön ikkunat suljettuna tuulettimen käydessä. Sen sijaan on hyvä pitää ikkunaa auki viercisessä huoneessa, kun liesituuletinta käytetään.

Tärkeää tietää

Jos liesituuletinta käytetään samanaikaisesti esim. avotakan kanssa, joka ottaa ilmaa sisätiloista, seurauksena voi olla takaisinimu ja savun tunkeutuminen huonecescen. Tähän auttaa ikkunan avaaminen. Ilmiötä ei esiinny, kun liesituulettimessa on hiilisuodatin.

Hoito ja puhdistus

Katkaise liesituulettimesta virta aina ennen puhdistusta, joko irrottamalla pistoke tai sulake.

Puhdista suodatin usein. Rasvakerros suodattimessa tai keittiöhormissa aiheuttaa palovaaran, jos esimerkiksi keittolevy unohtuu päälle (tai muunlaisen ylikuumenemisen yhteydessä).

Kuvun puhdistus

Käytä liesituulettimen ulkopuolen puhdistukseen kosteaa liinaa ja mietoa puhdistusainetta. Älä käytä puhdistukseen syövyttäviä, hankaavia tai helposti syttyviä aineita.

Rasvasuodattimien puhdistus

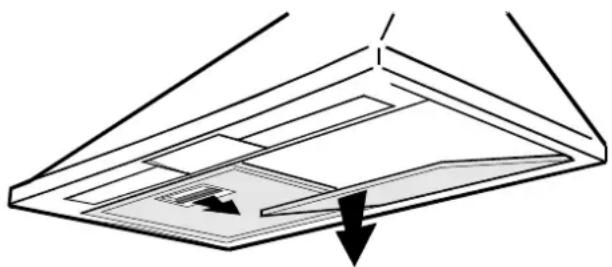

Rasvasuodattimet on puhdistettava kuukauden tai kahden kuukauden välein käytöstä riippuen. Mitä puhtaampi rasvasuodatin on, sitä paremmin se kerää rasvaa. Irrota suodattimet seuraavasti, kuva 2:

- Paina ensin metallisen rasvasuodattimen suljinta taaksepäin ja ota suodatin sitten pois vetämällä sitä alaspäin.

Rasvasuodatin koostuu alumiinilangoista, joihin rasva tarttuu kiinni. Suodatin puhdistetaan kuumassa vedessä rasvaa liuottavalla astianpesuaineella tai astianpesukoneessa. Anna suodattimen kuivua ennen takaisin asennusta. HUOM! Suodatin voi hieman värjäytyä astianpcsukoncessa.

Hiilisuodattimen vaihto - Kuva. 4

Hiilisuodatinta ei voi puhdistaa, se on vaihdettava puhdistustehon loputtua. Käyttöikä riippuu tuulettimen käytöstä, mutta ylcensä sopiva vaihtoväli on 4 kuukautta.

Hiilisuodattimen asennus ja purkaminen:

• Katkaise virta liesituulettimesta.
• Poista rasvasuodatin.
• Aseta yksi suodatin kummallekin puolelle siten, että ne peittävät ristikot, jotka suojaavat moottorin siipiä. Käännä sitten suodattimien keskellä olevista kahvoista myötäpäivään.
• Vaihtacssasi hiilisuodatinta, väännä kahvoista vastapäivään kunnes suodattimet vapautuvat.

• irrota liesituuletin sähköverkosta
• poista lampun kansi
• korvaa vanha lamppu uudella vastaavanlaisella lampulla
• laita lampun kansi takaisin paikalleen
• varmista että lamppu on asennettu oikein paikalleen ennenkuin otat yhteyttä huoltoliikkeeseesi.

Lampun vaihto

vain mallit EFC 9414 - 6414

Katkaise tuulettimen virta, ennen kuin vaihdat lampun. Lampun vaihto (kuva 5):

• Poista lampun suojus ruuvimeisselin avulla.
  • Vaihda rikkinäinen lamppu uuteen.
• Aseta lampun suojus takaisin paikalleen.

Jos liesituuletin ei toimi

Ennen kuin otat yhteyttä huoltoon

Tarkista alla olevat kohdat, ennen kuin otat yhteyttä huoltoon:

• Onko sulake ehjä?
• Onko pistoke pistorasiassa?
• Onko ilmanpoistoletku oikein asennettu?
• Onko rasvasuodatin puhdistettu?
• Ovatko lamput ehjiä tai oikein asennettu?

Älä tee liesituulettimelle mitään, mikä voisi aiheuttaa henkilö- tai esinevahinkoja. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Korvaus huollosta voidaan periä myös takuuaikana:

• Aiheettomasta valituksesta.
- Ellei käyttöohjeita ole noudatettu.

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aihecttomasta huoltokäynnistä
• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 0200 - 2662 (0,1597 €/min +pvm).

Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta.

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597€/min+pvm).

Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa: [e-mail]

Liitosjohdon vaihto

Jos verkkojohto vahingoittuu, saa johdon vaihtaa vain asennusoikeudet omaava huoltoliike tai henkilö vaaran estämiseksi.

Tekniset tiedot

		EFC 6414 EFC 9414 EFC 650
Ulkomitat (cm)	Korkeus	84 - 117	84-117	87,5 - 111,6
	Leveys 59,9	89,9	59,9
	Syvyys	51,5	51,5	51,5
Valaistus		2 x 20W 2 x 20W 2 x 40
Rasvasuodattimet		2	3	2
Jännite		220-240V	220-240V	230-240 V
Kokonaistcho		200 W	200 W	230 W

Pidätämme oikeuden muutoksiin.

Lisävarusteet

Hiilisuodatin Type200

Asennus

Pakkauksen purkaminen

HUOM! Tarkista, että liesituuletin on vahingoittumaton. Mahdollisista kuljetusvaurioista on välittömästi ilmoitettava myyjälle. Vaurioista, virheistä ja mahdollisista puuttuvista osista on myös välittömästi ilmoitettava myyjälle. Älä jätä pakkausmateriaalia lasten ulottuville.

Sijoitus

Liesituuletin asennetaan sähkölieden tai keittotason yläpuolellem inimikorkeudelle 60 cm. Minimikorkeus kaasulieteen tai –tasoon on 70 cm.

Poistoilmaa ei saa johtaa kanavaan, jota käytetään muulla kuin sähköllä toimivien laitteiden, esim. öljypolttimen tai puulieden savukanavana. Noudata virallisia ohjeita höyrynpoistoa asennettaessa.

Sähköliitäntä

Sähköliitäntä on sijoitettava hormin sisään. Liesituuletin on varustettu liitosjohdolla, jossa on maadoitettu pistoke ja liitetään 220-240V (EFC 650: 230-240 V)

Asennus

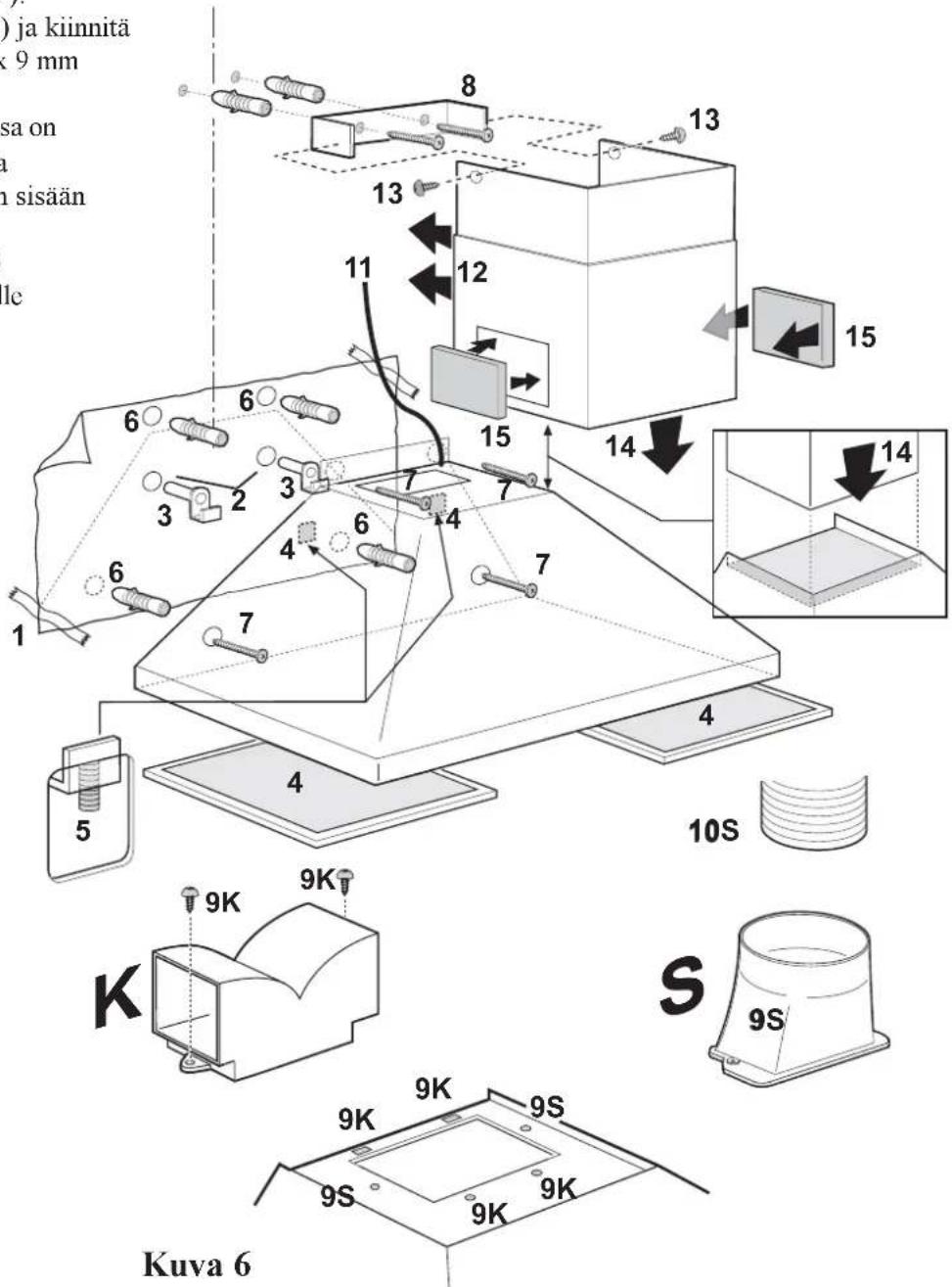

Liesituulettimen asennus seinään - Kuva 6

• Aseta mukana oleva malli paikoilleen (1) ja poraa kaksi 12 mm reikää (2).
  • Kiinnitä 2 koukkua (3) alempiin reikiin.
• Poista rasvasuodattimet (4). Kiinnitä kotelo koukkuihin ja säädä taso ruuveilla (5).
• Merkitse mallista riippuen 2 tai 4 pistettä (6). Irrota tuulctin ja poraa 2 tai 4 ∅8 mm reikää merkittyihin kohtiin. Asenna 2 tai 4 ∅ 8 mm seinätukea, ripusta kupu takaisin paikalleen ja kiinnitä se lopullisesti paikalleen kahdella tai neljällä 5 x 45 ruuvilla (7).
• Kiinnitä tuuletinkanavan tuki (8) seinään lähelle katon rajaa kahdella 5 x 45 mm ruuvilla ja kahdella seinätuella.
• Ulospuhaltavassa versiossa : kiinnitä liitosrengas (S) tuulettimen yläosaan kahdella 3,5 x 6,5 ∅ mm ruuvilla (9S) ja aseta tarpecksi pitkä poistoputki joka yltää ulos asti (10S).
• Huoneilmaan palauttavassa versiossa: kiinnitä suojakupu (K) lopullisesti tuulettimen yläosaan kahdella 3,5 x 6,5 ∅ mm ruuvilla (9K).

- Tee sähköliitäntä (11) ( katso aiheeseen liittyvä kappale ).

- Asenna tuuletinkanava (12) ja kiinnitä se tukeensa kahdella 3,0 x 9 mm ruuvilla (13).

Tuuletinkanavan alempi osa on vedettävä alas ja laitettava tuulettimen ylemmän osan sisään (14).

- Asenna kaksi verkkoa (15) tuuletinkanavan molemmille puolille.
