Merk	Electrolux
Model	EFC6540
Type product	Afzuigkap (wasemkap)
Breedte	60 cm (geschat op basis van modelaanduiding)
Montage	Inbouw, wandmontage met telescopische schouw
Afvoer	Afzuigversie (naar buiten) of filterversie (recirculatie)
Aansluitwaarde	220-240 V ~ 50/60 Hz (conform typeplaatje)
Klasse	Klasse I (aarding vereist)
Minimale afstand tot kookplaat	650 mm
Aantal snelheden	3 normale + 1 intensief (5 minuten)
Bediening	Elektronische toetsen met LED-indicatie
Verlichting	Halogeenlamp 20 W (1x), dimbare beleefdheidsverlichting (5 W)
Vetfilters	Zelfdragende metalen filters, vaatwasmachinebestendig
Koolstoffilter (optioneel)	Actieve koolstoffilter, vervangbaar, niet wasbaar
Filterverzadigingsalarm	Ja, voor zowel vet- als koolstoffilter
Vertraagde uitschakeling (Delay)	Ja, 5/15/20 minuten afhankelijk van snelheid
Luchtafvoerdiameter	150 mm (met reductie naar 120 mm mogelijk)
Meegeleverde accessoires	Telescopische schouw, reductieflens, beugels, schroeven, pluggen
Onderhoudsfrequentie vetfilters	Om de 2 maanden of vaker bij intensief gebruik
Onderhoudsfrequentie koolstoffilter	Om de 4 maanden vervangen

Veelgestelde vragen - EFC6540 ELECTROLUX

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Dit is essentieel om veiligheidsredenen en om optimale prestaties te garanderen.

Kan ik de afzuigkap aansluiten op een bestaand rookkanaal van een verwarmingsketel?

Nee, sluit de afzuigkap nooit aan op afvoerpijpen van rook die geproduceerd is door verbranding (bv. verwarmingsketels, open haarden). Dit kan gevaarlijk zijn en is niet toegestaan.

Hoe maak ik de metalen vetfilters schoon?

De metalen vetfilters kunnen worden gereinigd in de vaatwasmachine of met de hand met een neutraal reinigingsmiddel. Ze moeten om de 2 maanden worden schoongemaakt, of vaker bij intensief gebruik. Verwijder de filters door ze naar achteren te duwen en omlaag te trekken.

Waarom knippert de LED van toets F?

Als de LED van toets F knippert, geeft dit aan dat het actieve koolstoffilter verzadigd is en moet worden vervangen. Als de LED constant brandt, moeten de metalen vetfilters worden gereinigd. Het alarm wordt na een bepaald aantal werkingsuren geactiveerd.

Hoe vervang ik de halogeenlamp?

Schakel eerst de stroom uit. Verwijder de 2 schroeven van de lamphouder, trek de houder uit de kap en verwijder de oude lamp. Plaats een nieuwe halogeenlamp van 20 W (zelfde type) en monteer de houder terug. Zorg dat de pinnen correct in de behuizing vallen.

Wat doet de Delay-functie?

De Delay-functie zorgt voor een vertraagde uitschakeling van de motor, ideaal om restgeurtjes te verwijderen. Activeer door toets T3 gedurende 2 seconden ingedrukt te houden. De uitschakeltijd hangt af van de ingestelde snelheid: 20 min bij snelheid 1/uit, 15 min bij snelheid 2, 5 min bij snelheid 3.

Moet de afzuigkap geaard worden?

Ja, de afzuigkap is een Klasse I apparaat en moet worden aangesloten op een geaard stopcontact. Controleer of de netspanning overeenkomt met de waarde op het typeplaatje en laat de installatie uitvoeren door een erkende elektricien.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan worden gebruikt in filterversie (recirculatie). Hiervoor moet een actieve koolstoffilter worden geïnstalleerd en moet de luchtuitlaat worden aangesloten op de bijgeleverde verbindingsstukken die naar de schouw leiden.

Hoe reset ik het filteralarm na het reinigen of vervangen van filters?

Schakel de motor uit en druk toets F gedurende minstens 4 seconden in tot de LED van toets T1 begint te knipperen. Dit bevestigt de reset van het alarm.

Welke diameter heeft de luchtafvoer en kan ik deze verkleinen?

De standaard aansluiting is 150 mm. Er wordt een reductieflens meegeleverd om de diameter te verkleinen naar 120 mm. Gebruik starre of buigzame leidingen en bevestig deze met geschikte klemmen.

GEBRUIKSAANWIJZING EFC6540 ELECTROLUX

Gebruiksaanwijzing INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES ....53
EIGENSCHAPPEN....54
INSTALLATIE 55
GEBRUIK....58
ONDERHOUD 60

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe-passing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Buitenafmetingen

Onderdelen

Ref.	Productonderdelen
1	1 Wasemkap compleet met:Bedieningen, Licht, Ventilat-orgroep, Filters
2	1 Telescopische Schouw Bestaande uit:
2.1	1 Bovenstuk
2.2	1 Onderstuk
9	1 Reductieflens ø 150-120 mm
10	1 Toom met Klep
14.1	2 Verlengstuk Verbindingsstuk Luchtuitlaat
15	1 Verbindingsstuk Luchtuitlaat

Ref.	Installatieonderdelen
7.2.1	2 Bevestigingsbeugels Bovenstuk van de Schouw
7.3	1 Draagbeugel verbindingsstuk
11	6 Pluggen
12a	6 Schroeven 4,2 x 44,4
12c	6 Schroeven 2,9 x 9,5

Documentatie
1	Gebruiksaanwijzing

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

- een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;

- een horizontale lijn op: 650 mm min. boven de kookplaat.

- Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

- Teken de middelpunten van de gaten in de beugel af.

- Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

- Teken de middelpunten van de gaten in de beugel af.

- Teken, zoals aangegeven, een referentiepunt af op 116 mm van de verticale referentielijn en op 320 mm boven de horizontale referentielijn.

- Herhaal deze handeling aan de andere kant.

- Boor op de afgetekende punten gaten van 8 mm.

• Schuif de pluggen 11 in de gaten.

- Bevestig de onderste beugel 7.2.1 met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

- Bevestig de bovenste beugel 7.2.1 met de draagbeugel van het verbindingsstuk 7.3 met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

- Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wa-semkap en laat hierbij een ruimte van 5-6 mm tussen de wand en de kop van de schroef.

Montage van de Wasemkap

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen.
  • Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkap recht te hangen.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

Leiding van ø150

• De Toom met Klep 10 worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen.
  Het benodigde materiaal wordt niet bij de wasemkap geleverd.

Leiding van ø120

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de Toom met Klep 10 worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen.
  Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

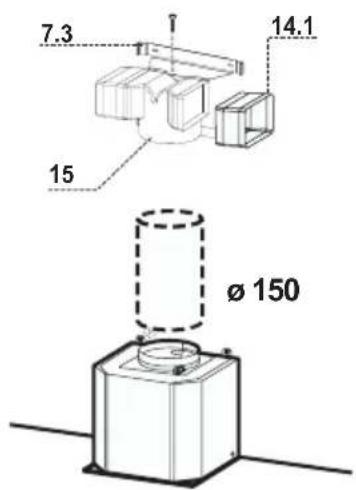

LUCHTUITLAAT FILTERVERSIE

• Monteer de verlengstukken van het verbindingsstuk 14.1 zijdelings op het verbindingsstuk 15.
• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal correspondeert met de mondstukken van de schouw.
• Sluit het verbindingsstuk 15 aan op de uitgang van de kap met behulp van een starre of buigzame leiding van 150 mm, naar keuze van de installateur.
• Verzeker u ervan dat het geurfilter met actieve koolstof geïnstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 correspondeert met de mondstukken van de schouw.

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

De wasemkap kan rechtstreeks ingeschakeld worden op de gewenste snelheid, door de des-betreffende toets in te drukken zonder eerst de toets 0/1 motor te bedienen.
	Basisfunctie Toets	Lichtsignalen
	Dubbele Functie
L	Als U deze toets even indrukt, wordt de verlichting aan-of uitgeschakeld.	Led uit Lichten uit
	Als U deze toets 2 seconden ingedrukt houdt, wordter een "beleefdheidsverlichting" aangeschakeld.De lampen branden dan met een gereduceerd vermogen van ongeveer 5W. Deze functie kan weeruitgeschakeld worden door de toets opnieuw gedurende 2 seconden ingedrukt te houden of door evenop de toets te drukken en zo over te schakelen naarde normale lichtintensiteit. Als deze beleefdheids-verlichting brandt, is de led uit.	Led brandt Lichten aan
		Led uit Beleefdheidsverlichting aan
T1	Schakelt de zuigmotor uit van op elke ingestelde snelheid	Led brandt Motor aan
		Led uit Motor uit
T2	Activeert de zuigmotor in de eerste snelheid	Led brandt
T3	Als U deze toets even indrukt, activeert U de zuigmotor inde tweede snelheid	Led brandt De tweede snelheid is actief
	Als U deze toets ongeveer 2" ingedrukt houdt, acti-veert U de Delay functie, dit staat voor een ver-traagde uitschakeling van het toestel. Deze functie iszeer geschikt om restgeurtjes te verwijderen. De Delay functie kan geactiveerd worden als het toestelUIT staat, of als het werkt op de 1ste, 2de of 3desnelheid; U kan de functie voortijdig uitschakelendoor eender welke toets (T) in te drukken, met uit-zondering van toets T3. De vertraagde uitschakelinggebeurt volgens het volgende schema:1° snelheid / UIT = 20 minuten2° snelheid = 15 minuten3° snelheid = 5 minuten	Led knippert	De vertraagde uitschake-lingsfunctie is actief
T4	Activeert de zuigmotor in de derde snelheid	Led brandt
Toets	Basisfunctie	Lichtsignalen
T5	Activeert de zuigmotor gedurende 5 minuten in de intensieve snelheid. Na afloop van deze 5 minuten, schakelt het toestel over op de daar- voor ingestelde snelheid. Als U de wasemkap meteen instelde in de intensieve snelheid, dan schakelt het systeem na 5 minuten over op de eerste snelheid.	Led brandt
F	Als U deze toets gedurende 4 seconden inge- drukt houdt, wordt het alarmsignaal voor de filters hernomen en begint toets T1 te knippe- ren. Deze procedure is alleen mogelijk als de zuigmotor uitgeschakeld is.	Led brandt Signaleert het alarm verzadiging metalen vetfilters, wat inhoudt dat deze moeten worden schoonge- maakt. Dit alarm wordt geactiveerd na 100 effectieve werkingsuren van de wasemkap.
		Led knippert Signaleert, wanneer hij geactiveerd wordt, het alarm verzadiging actieve koolstofffilter, wat inhoudt dat deze filter moet worden vervangen; ook moeten de metalen vetfilters worden schoongemaakt. Het alarm verzadi- ging actieve koolstofffilter wordt geactiveerd na 200 effectieve wer- kingsuren van de wasemkap. (Voor de activering van het alarm zie para- graaf Geurfilters)

Vetfilters

SCHOONMAAK ZELFDRAGENDE METALEN VETFILTERS

Reset van het alarmsignaal

• Schakel de motor van de wasemkap uit.
- Druk gedurende minstens 4 seconden op toets F, tot de led van toets T1 knippert ter bevestiging.

Schoonmaken filters

• De filters moeten om de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaat-wasmachine worden schoongemaakt.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tergelijkertijd omlaag te trekken.
• Was de filters af zonder ze te vouwen en laat ze drogen alvo- rens ze weer terug te plaatsen.
• Plaats de vetfilters terug, maar zorg ervoor dat de handgreep zichtbaar blijft.

Deze filter is niet afwasbaar en kan niet herbruikt worden. De koolstofffilter moet vervangen worden als toets F knippert of minstens eenmaal in de 4 maanden. Het alarmsignaal wordt alleen aangegeven als de zuigmotor actief is.

Activering/Desactivering van het alarmsignaal

• Bij wasemkappen met luchtcirculatie moet het alarmsignaal dat aangeeft dat de filters verzadigd zijn, geactiveerd worden op het moment van de installatie of daarna.
• Schakel de verlichting en de zuigmotor uit.
• Sluit de wasemkap van het elektriciteitsnet af door de connector van de voedingskabel uit de motorgroep te verwijderen, of door de 2-polige schakelaar uit te schakelen die tussen de netvoeding staat, ofwel door de hoofdschakelaar uit te schakelen.
• Sluit de wasemkap weer aan op het net door toets T2 ingedrukt te houden.
• Laat de toets los, de leds van de toetsen L, T2 en F branden nu voortdurend.
• Druk binnen 3 seconden op de toets F totdat de led gaat knipperen ter bevestiging:
• 2 maal knipperen – Alarm verzadiging geurfilter met actieve koolstof GEACTIVEERD
• 1 maal knipperen – Alarm verzadiging geurfilter met actieve koolstof GEDESACTIVEERD

VERVANGING GEURFILTER MET ACTIEVE KOOLSTOF

Reset van het alarmsignaal

• Schakel de zuigmotor uit.
- Druk gedurende minstens 4 seconden op toets F, tot de led van toets T1 knippert ter bevestiging.

Vervanging filter

• Verwijder de metalen vetfilters.
- Verwijder de verzadigde geurfilter met actieve koolstof door de bevestigingshaakjes los te maken.
- Zet de nieuwe filter vast op zijn plaats.
- Plaats opnieuw de metalen vetfilters.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.
• Trek de lamp uit de houder.
• Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de houder door hem te bevestigen met de twee eerder verwijderde schroeven.
