GEBRUIKSAANWIJZING EFC 935 x ELECTROLUX

Gebruiksaanwijzing, Manual de Instruções, User Manual

VEILIGHEIDSAANWIJZINGEN.... 21

Als circulatiekap 22

Speciale Accessoires....23

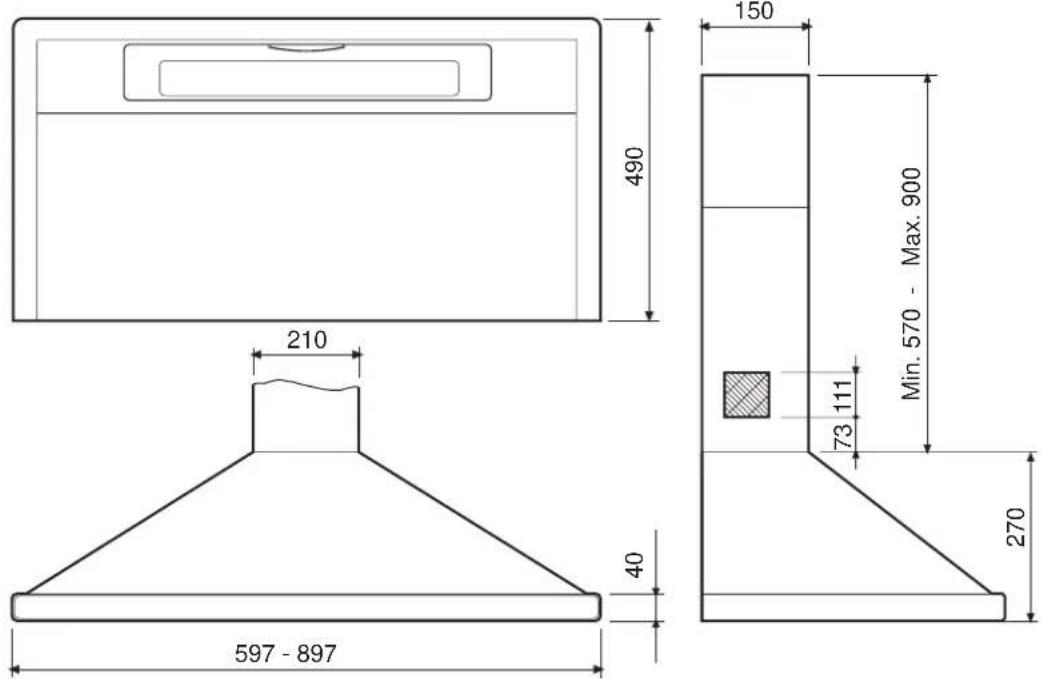

INSTALLATIE 23

Uitpakken 23

Plaats 23

Elektrische aansluiting....23

Montage van de kap aan de muur 24

Montage van de tunnel bij luchtafvoer 25

Montage van de tunnel bij luchtcirculatie (met koolstofffilter) 25

Montage van het koolstofffilter 25

GEBRUIK 26

Bediening 26

Ventilatie 26

ONDERHOUD 27

Vetfilter 27

Koolstofffilter 27

Schoonmaken 27

Vervangen van het verlichtingslampje....27

GARANTIEBEPALINGEN EN SERVICE VOOR DE BENELUX.... 28

Gefeliciteerd met uw nieuwe afzuigkap

Wij danken u dat u voor een Electrolux produkt gekozen hebt. Wij zijn ervan overtuigd dat u veel profijt en plezier van uw nieuwe afzuigkap zult hebben.

Wij adviseren u deze gebruiksaanwijzing geheel te lezen vóór u de afzuigkap installeert en in gebruik neemt.

Om de risico's van schade of letsel, welke altijd aanwezig zijn tijdens het gebruik van elektrische apparaten, te vermijden, is het belangrijk dat u de afzuigkap op correcte wijze installeert en de veiligheidsadviezen nauwkeurig leest.

Bewaar deze gebruiksaanwijzing op een zodanige plaats dat ook anderen de afzuigkap veilig kunnen gebruiken.

VEILIGHEIDSAANWIJZINGEN

Tijdens het installeren en service

• De afzuigkap is gemaakt voor huishoudelijk gebruik en normaal koken. Wordt de kap voor andere doeleinden gebruikt, dan is er een risico op schade welke niet door de garantiebepalingen gedekt wordt.
• Alle eventueel noodzakelijke veranderingen aan de elektrische huisinstallatie moeten door een erkend installateur uitgevoerd worden. De plaatsing van de afzuigkap moet gedaan worden door een persoon met voldoende ervaring. Het plaatsen en aansluiten door daartoe niet bekwame personen kan tot schade en/of letsel leiden.
• De afzuigkap mag niet op een afvoerkanaal dat ook voor het afvoeren van rookgassen van een gasgeiser, gasboiler, kachel en dergelijke gebruikt wordt aangesloten worden.
• Na de installatie moet de afstand tussen de onderkant van de kap en de bovenkant van een elektrisch fornuis tenminste 65 cm en bij een gasfornuis tenminste 75 cm bedragen (fig.4).
• Het aansluitsnoer moet zodanig gelegd of opgehangen worden dat geen gevaar voor beschadigen van het snoer bestaat.

Tijdens het gebruik

• Flamberen onder de afzuigkap is niet toegestaan.
• Open vuur zoals bijvoorbeeld een hoge, onbedekte gasvlam, is gevaarlijk voor de filters en kan brand veroorzaken.
• Laat een frituurpan niet onbeheerd. Het vet of de olie kan door oververhitting spontaan ontbranden.
• Vervang of reinig het vetfilter regelmatig. Een vervuild vetfilter kan brand veroorzaken.

Let op! Als brand ontstaat, schakel de afzuigkap en het fornuis dan uit. Doof de vlammen, maar doe dat nooit met water!

Tijdens het afdanken

- Wees ook tijdens het afdanken beducht op gevaar. Knip, nadat u de steker uit het stopcontact genomen hebt, het aansluitsnoer bij de ingang van de kap af."Laat u ten behoeve van het milieu informeren waar u de kap voor recycling moet aanbieden.

1 Bedieningspaneel en verlichting
2 Regelaar voor motorsnelheid
3 Controlelampje
4 Schakelaar voor verlichting
5 Vetfilter: 2 stuks voor het model EFC635X 3 stuks voor het model EFC935X

Toebehoren:

• Sjabloon voor de montage
• Plastic zak met bevestigingsmateriaal
• Terugslagklep
• Richtkap

Functions

De kap kan als volgt gebruikt worden:

• als afvoerkap of
• als circulatiekap.

Als afvoerkap

De lucht wordt afgevoerd via de uitlaat en de terugslagklep A(fig.2).

De afzuigkap mag niet op een kanaal dat ook voor het afvoeren van rookgassen (gasgeiser,

gasboiler, kachel en dergelijke) gebruikt wordt aangesloten worden.

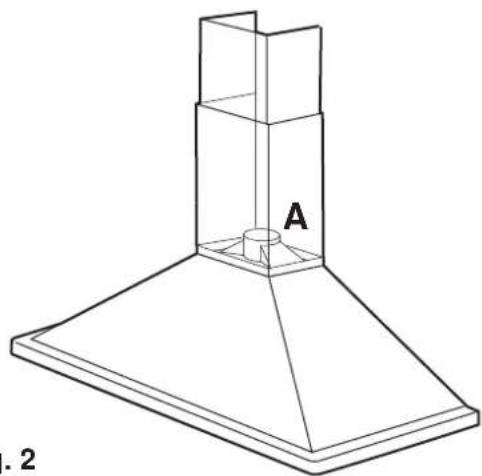

Als circulatiekap

De lucht wordt gefilterd door een koolstofffilter en via de roosters B(fig.3) in het vertrek teruggevoerd.

Deze methode wordt gebruikt indien er geen afvoermogelijkheid naar buiten is en ook niet gemaakt kan worden.

Fig. 1

Wanneer de kap als circulatiekap gebruikt wordt, moet hij van een filter met actieve koolstof voorzien worden.

U kunt het filter bij uw leverancier bestellen.

Codenummer 955 101 116

Metalen legrek 90 cm

Codenummer 955 101 069

Metalen legrek 60 cm

Codenummer 955 101 067

Ophang bengel

Codenummer 942 120 051

INSTALLATIE

Uitpakken

Overtuig u ervan dat de afzuigkap kompleet en niet beschadigd is. Meld ontbrekend materiaal of schade direct aan uw leverancier.

Laat kinderen niet met het verpakkingsmateriaal spelen.

Plaats

De kap moet aan de muur gemonteerd worden. Na de installatie moet de afstand tussen de onderkant van de kap en de bovenkant van een elektrisch fornuis tenminste 65 cm en bij een gasfornuis tenminste 75 cm bedragen (fig.4).

Elektrische aansluiting

De afzuigkap is voorzien van 1,2 meter aansluitsnoer en een steker met aardcontacten. Het betreffende stopcontact moet van (aangesloten en functionerende) aardcontacten voorzien zijn. De kap is gemaakt voor 220-230V/50Hz.

Fig. 4

Montage van de kap aan de muur

• Boor door middel van het meegeleverde sjabloon twee 12 mm gaten (fig.5).

• Plaats de twee haken F in de onderste gaten.
  • Verwijder de vetfilters (fig.15).

• Hang de kap op de haken en stel hem waterpas met de twee schroeven F.

• Markeer met een potlood de plaatsen voor de gaten voor de definitieve bevestiging aan de bovenkant (Fig. 6).
• Verwijder de kap
• Boor de twee 8 mm gaten.
• Plaats de twee 8 mm pluggen in de bovenste gaten (fig. 7).
• Hang de kap weer op.

- Bevestig de kap met de twee schroeven 5x45 mm en ringen 5-20 mm in de bovenste gaten (fig. 8). Schroeven en ringen zijn meegeleverd.

- Plaats de vetfilters weer terug.

Montage van de tunnel bij luchtafvoer

• Monteer de topdrager H(fig. 9) aan de muur, tegen het plafond. Overtuig u ervan dat dit recht boven de kap gebeurt. Gebruik de twee meegeleverde 8 mm schroeven en pluggen.
• Monteer de flexibele slang op de uitlaat A(fig.2) van de kap."Indien een terugslagklep aanwezig is, controleer dan of deze zich goed laat openen en sluiten en niet door de slang geblokkeerd wordt.
• Plaats de plastic rand P op de tunnel.
• Meet de afstand h (fig.9) tussen het plafond en de bovenkant van de kap en corrigeer de tunnelhoogte alszodanig. Bevestig de tunneldelen met de schroeven M (fig.9).
• Plaats de tunnel met de pasgaatjes naar beneden en bevestig hem boven en onder met de schroeven K.
• Overtuig u ervan dat bij het model EFC935X de twee schuiven S(fig.9) open zijn.

Montage van de tunnel bij luchtcirculatie (met koolstofffilter)

Doe de handelingen zoals beschreven in de vorige paragraaf met betrekking tot:

• monteren van de topdrager H,
- plaatsen van de plastic rand P en
• corrigeren van de tunnelhoogte L.

Indien een terugslagklep A(fig.2) aanwezig is, moet u deze verwijderen.

Vóórdat u de tunnel monteert, moet u de luchtgeleider N (fig.10) met de meegeleverde schroeven monteren.

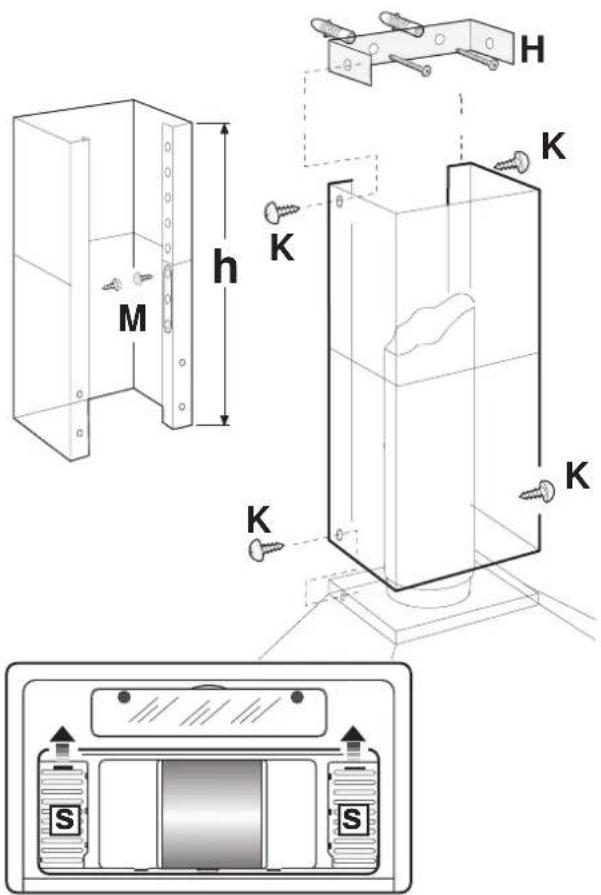

Montage van het koolstofffilter

• Verwijder de vetfilters door ze naar achteren te drukken en dan naar omlaag te trekken.
• Bij het model EFC935X bevinden zich twee schuiven S (fig.11). Bij aflevering zijn deze open. Vóór het monteren van het koolstofffilter moet u ze sluiten.

• Leg het koolstofffilter in de voorste rand van de kap en bevestig het met de twee haken O(fig.12) in de achterste rand.
• Plaats de vetfilters.

GEBRUIK

Bediening

Trek het bedieningspaneel naar omlaag om de regelschuif en de lichtschakelaar te kunnen bedienen.

De kap is van een microschakelaar voorzien zodat in het vervolg, nadat de motorsnelheid gekozen en de lichtschakelaar bediend is, voor het starten slechts het bedieningspaneel omlaag getrokken behoeft te worden.

Het bedieningspaneel kan zo gekanteld worden dat een optimale verlichting van het kookvlak bereikt wordt.

Na het sluiten van het bedieningspaneel schakelt de kap automatisch uit.

De motorsnelheid kan traploos geregeld worden. Onder normale kookomstandigheden is een lage snelheid voldoende. Gebruik hoge snelheden alleen bij sterk geurende spijzen of sterke dampontwikkeling.

Wij adviseren de kap enkele minuten vóór het koken te starten en na het koken nog te laten werken tot alle kookgeur verdwenen is.

Ventilatie

Voor een goede werking van de kap moeten vensters in de keuken tijdens het koken gesloten zijn. In de plaats daarvan moet de keukendeur open staan en is het wenselijk om een venster in een aangrenzend vertrek open te zetten (fig.14).

Belangrijk

Branders (gas, olie, hout en kolen) vergen veel zuurstof. Tijdens het afvoeren van lucht naar buiten door middel van de afzuigkap ontstaat zuurstofgebrek indien het vertrek niet voldoende geventileerd wordt!

Bij gebruik als circulatiekap treedt dit verschijnsel uiteraard niet op.

Fig. 13

Neem de steker uit het stopcontact vóór u de afzuigkap gaat schoonmaken

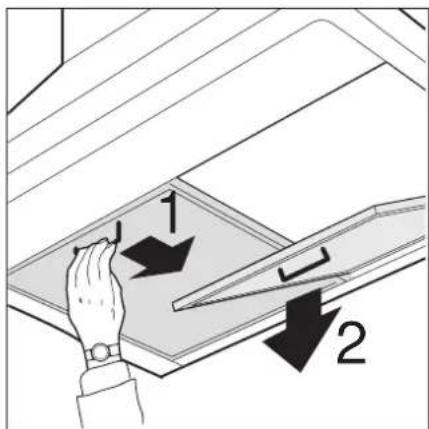

Vetfilters

Om een vetfilter te verwijderen drukt u het naar achteren en trekt u het daarna omlaag (fig.15).

Was ze in heet water en een biologisch afwasmiddel; goed naspoelen.

Laat ze drogen vóór u ze terugplaatst.

Wij adviseren de vetfilters tenminste elke maand schoon te maken.

Koolstofffilter

Dit filter neemt geur op tot het verzadigd is.

Wij adviseren om, bij normaal gebruik, het koolstofffilter elke 6 tot 8 maanden te vervangen.

Een koolstofffilter kan niet schoongemaakt worden.

Om het filter te verwijderen drukt u op de twee toetsjes B(fig.2) en trekt u het naar omlaag.

Schoonmaken

De buitenkant kunt u reinigen met een zachte doek en wat spiritus of een neutraal huishoudschoonmaakmiddel. Gebruik geen agressieve of schurende schoonmaakmiddelen.

Belangrijk

Niet regelmatig schoonmaken van de vetfilters of vervangen van het koolstofffilter kan brand veroorzaken. Wij adviseren u daarom zich aan onze instructies te houden.

Vervangen van het verlichtingslampje

• Neem de steker uit het stopcontact.
• Open het beschermkapje door de grendeltjes linksom te draaien (fig.16).
• Vervang het defecte lampje door eenzelfde model en wattage.

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota of kwitantie te worden getoond of meegezonden.

ALGEMENE GARANTIEBEPALINGEN

1 De fabrikant verleent één jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of konstruktiefout, heeft de koper het recht op kosteloos herstel.
1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig; deze verbruiksartikelen zijn der derhalve van garantie uitgesloten.
2 De fabrikant verleent één jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.
3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.
3a De regeling als bedoeld onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.
4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.
5 Alle niet onder punt 3 en punt 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder garantie en binnen de algemene garantieperiode vallend defekt aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

GARANTIE-UITBREIDINGEN

7 Voor koel-/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van 20 procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

GARANTIE-UITSLUITINGEN

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

• de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, niet getoond kan worden of niet meegezonden werd;
• het apparaat voor andere, of ook voor andere dan de huishoudelijke doeleinden waarvoor het apparaat bestemd is gebruikt wordt;
• het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, gebruikt of behandeld wordt;
• het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor onstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

BELANGRIJK ADVIES

De konstruktie van dit apparaat is zodanig dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten.

Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of door ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen

Nederland Belgiae / Belgique Luxembourg / Luxemburg

*) Bij gebruik als circulatiekap.
