Producttype	Afzuigkap (inbouw)
Merk	Electrolux
Model	EFP 946
Breedte	60 cm
Voeding	230 V ~ 50 Hz
Verlichting	2x7 W fluorescentielamp (gelijk aan 90 W)
Geluidsniveau	Zeer stil (twee tot drie keer stiller dan standaard)
Bediening	Uittrekbare klep met schuifregelaar (aan/uit, licht, snelheid)
Vetfilter	Aluminium, wasbaar (in vaatwasser)
Koolfilter (optioneel)	LONG LIFE, wasbaar en herbruikbaar (max. 3 jaar)
Afvoermogelijkheden	Luchtafvoer naar buiten of recirculatie met koolfilter
Montage	Inbouw onder keukenkastje
Minimale afstand tot kookplaat	50 cm boven elektrisch fornuis, 65 cm boven gasfornuis
Onderhoud vetfilter	Maandelijks of om de twee maanden reinigen
Onderhoud koolfilter	Elke 2 maanden reinigen in vaatwasser + drogen in oven
Vervanging koolfilter	Na ongeveer 3 jaar
Reparatie	Modulaire opbouw, individuele modules vervangbaar
Garantie	1 jaar (algemeen)
Veiligheid	Geen flamberen onder kap; vetfilter regelmatig reinigen tegen brandgevaar

Veelgestelde vragen - EFP 946 ELECTROLUX

Hoe installeer ik de Electrolux EFP 946 afzuigkap?

Volg de installatie-instructies in de handleiding. Gebruik het sjabloon op de verpakking om de opening in de kast uit te zagen. Plaats de kap minimaal 50 cm boven een elektrisch fornuis en 65 cm boven een gasfornuis. Zorg voor een correcte elektrische aansluiting (230 V). Monteer de uittrekbare klep en terugslagklep volgens de handleiding.

Hoe reinig ik het vetfilter?

Verwijder het vetfilter door het naar voren te trekken en naar beneden te duwen. Reinig het in warm water met afwasmiddel of in de vaatwasser. Laat het volledig drogen voordat u het terugplaatst. Reinig het filter maandelijks of om de twee maanden, afhankelijk van gebruik.

Hoe reinig ik het LONG LIFE koolfilter?

Het LONG LIFE koolfilter kan worden gereinigd. Was het in de vaatwasser op de hoogste temperatuur met normaal afwasmiddel. Droog het daarna in de oven op 100°C (boven-/onderwarmte) gedurende 10 minuten om de koolstof te reactiveren. Herhaal dit elke 2 maanden.

Hoe vervang ik de lamp van de afzuigkap?

Zet de afzuigkap uit. Verwijder het vetfilter. Verwijder het lampeglas. Trek de oude lamp voorzichtig aan het uiteinde los. Plaats een identieke lamp (2x7 W fluorescentielamp). Monteer het lampeglas en filter weer terug. Let op: beide lampen gaan uit bij vervanging van één lamp.

Wat is het verschil tussen luchtafvoer en recirculatie?

Bij luchtafvoer wordt de lucht via een afvoerkanaal naar buiten geblazen. Bij recirculatie wordt de lucht door een koolfilter gereinigd en terug de keuken ingeblazen. Recirculatie is geschikt in de winter om warmteverlies te voorkomen.

Hoe bedien ik de afzuigkap?

De bediening gebeurt via de uittrekbare klep. Trek deze naar voren: stand A schakelt het licht in, stand B start de motor op lage snelheid. Hoe verder u uittrekt, hoe hoger de snelheid. De intensieve stand (volledig uitgetrokken) duurt 5 minuten en schakelt daarna automatisch terug.

Waarom moet ik het vetfilter regelmatig reinigen?

Ophoping van vet in het filter kan bij oververhitting van de kookplaat brand veroorzaken. Regelmatige reiniging voorkomt dit en zorgt voor een efficiëntere werking van de motor.

Kan ik de afzuigkap zelf installeren?

De elektrische aansluiting moet door een erkend elektricien worden uitgevoerd. De installatie van de kap zelf wordt aanbevolen door een vakman. Onjuiste installatie kan leiden tot storingen of gevaarlijke situaties.

Hoe lang gaat het koolfilter mee?

Het LONG LIFE koolfilter kan na ongeveer 3 jaar aan vervanging toe. Na deze periode is het absorptievermogen te sterk verminderd. Vervang het door een nieuw exemplaar (PNC 391 837 003 voor 60 cm of 391 837 004 voor 80/90 cm).

Wat moet ik doen bij een storing?

Raadpleeg de handleiding voor eerste controle (stroom, filters, lamp). Neem bij aanhoudende problemen contact op met de Elgroep Fabrieksservice. Houd het aankoopbewijs bij de hand voor garantie. Reparaties mogen alleen door bevoegde personen worden uitgevoerd.

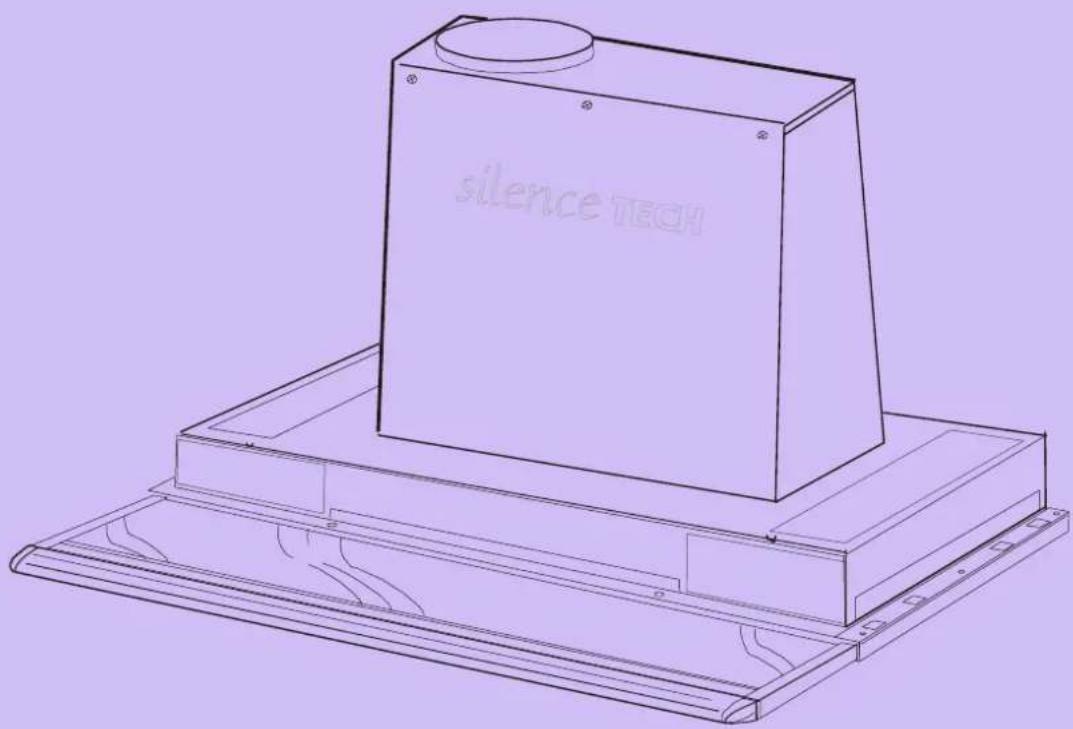

GEBRUIKSAANWIJZING EFP 946 ELECTROLUX

GEBRAUCHSANWEISUNG MANUEL D'UTILISATION GEBRUIKSAANWIJZING MANUAL DE INSTRUÇÕES USER MANUAL

NL Bij een evt. reparatie is het niet nodig de gehele afzuigkap te vervangen, omdat de kap bestaat uit individuele modules, die gerepareerd of uitgewisseld kunnen worden.

De afzuigkap kan worden uitgerust met een bijzonder efficiënte WASBARE actieve koolfilter.

NL De afzuigkap wordt afgewerkt met een oplos middelvrije laklaag.

NL Twee of drie keer stiller dan alle andere afzuigkappen.

De zuinige fluorescentielamp van 2x7 W geeft evenveel licht als een gewone lamp van 90 W.

NL Metaal, karton, hout, papier en kunststof worden gesorteerd voor recycling in de fabriek.

Veiligheidsinstructies.... 17

Beschrijving van de afzuigkap 18

Gebruik van de afzuigkap 19

Onderhoud en reiniging 19

Garantiebepalingen en service voor de benelux..... 21

Technische Gegevens.... 22

Installatie 23

Het gidsen door de aanwijzingen

De volgende symbolen in de tekst leiden u door de aanwijzingen:

Veiligheidsvoorschriften.

Milieu gegevens.

① ② Stap voor stap naar het gebruiken van.

Veiligheidsinstructies

De afzuigkap is uitsluitend bestemd voor huishoudelijk en normaal gebruik. Het toestel beantwoordt aan de internationale veiligheidsvoorschriften en kwaliteitsnormen. Ondanks alle voorzorgsmaatregelen zijn ongevallen nooit helemaal uit te sluiten.

U moet dan ook de handleiding, tips en veiligheidsinstructies aandachtig lezen alvorens de afzuigkap te installeren en in gebruik te nemen. Let vooral op zinnen met een gevarendriehoek om letsels of schade te voorkomen. Bewaar deze handleiding zodat u ze later nog kan raadplegen en geef ze ook mee wanneer u de afzuigkap verkoopt of overlaat aan anderen.

Installatie en onderhoud

• De elektrische installatie van de afzuigkap dient te gebeuren door een elektricien en de afzuigkap zelf moet door een vakman worden geïnstalleerd. Wanneer de afzuigkap wordt geïnstalleerd door onbevoegden, kan dit leiden tot een verstoorde werking en eventueel zelfs letsels of schade.
• De afzuigkap moet minstens 50 cm boven een elektrisch fornuis en minstens 65 cm boven een gasfornuis worden geplaatst.
• Zorg ervoor dat het netsnoer niet geklemd raakt.
• De afzuigkap is pas uitgeschakeld wanneer de stekker of de zekering is uitgetrokken.
• Merk op dat de afvoerlucht niet door een kanaal mag worden geleid dat ook dient voor de afvoer van niet-elektrische toestellen zoals een brander of houtkachel.

Gebruik van de afzuigkap

• Laat nooit een frituurpan, gesmolten vet, paraffine of andere ontvlambare stoffen onbeheerd achter. Bij brand moeten afzuigkap en fornuis onmiddellijk worden afgezet. Opmerking! Het vuur afdekken. Nooit water gebruiken.
• Flambeer nooit gerechten onder de afzuigkap. Daardoor kan brand ontstaan. Vergeet niet dat oververhit vet spontaan kan ontbranden. Laat nooit een frituurpan onbeheerd achter.
• Het is van cruciaal belang dat het vetfilter regelmatig wordt gereinigd om te voorkomen dat er vet op een hete kookplaat druipt en brand veroorzaakt. Lees ook het deel "Onderhoud en reiniging" in de handleiding.

Afvoer

- Voorkom ongevallen bij het afdanken van uw afzuigkap. Trek de stekker uit het stopcontact en snij het netsnoer af aan de afzuigkap. Vraag de lokale instanties hoe u de dampkap moet afvoeren.

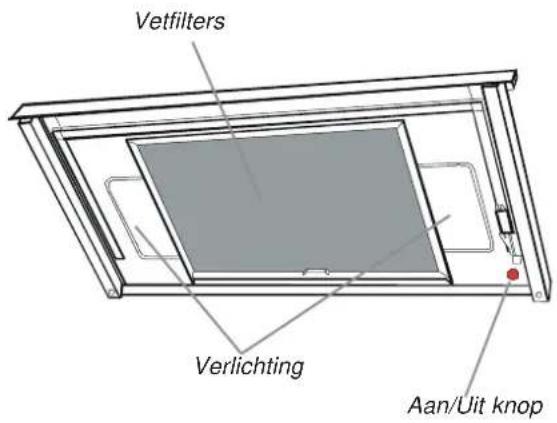

Beschrijving van de afzuigkap

De afzuigkap

Uittrekbare klep (voor bediening ventilator en verlichting)

Accessories

Het volgende wordt meegeleverd met de afzuigkap:

• Schroeven: 10 pcs. 3,5x16 mm screws.
- Terugslagklep.
- Handleiding.
Het volgende wordt besteld bij de leverancier:
- LONG LIFE koolfilter: Gebruik het koolfilter wanneer de afzuigkap wordt aangesloten op het recirculatiesysteem.

Voor nieuwe installaties:

PNC 391 834 203 (60 cm), 391 834 204 (80/90 cm).

Vervangingen (na ong. 3 jaar):

PNC 391 837 003 (60 cm), 391 837 004 (80/90 cm).

Functions

Er zijn twee mogelijke systemen:

• Luchtafvoer naar buiten met behulp van optionele luchtafvoerset en afvoerleiding (geïnstalleerd conform de wettelijke voorschriften).
  • Recirculatie met behulp van optioneel koolfilter.

De afzuigkap mag alleen zelfstandig worden aangesloten op het elektriciteitsnet, dus niet samen met een ander apparaat. Houdt u bij het aansluiten, zowel voor de aansluiting op het net, als voor het afvoeren van de damp, aan de officiële richtlijnen.

Gebruik het koolfilter. Bij gebruik van het koolfilter wordt de lucht in de afzuigkap gefilterd en terug in de kamer gevoerd, zodat er geen warmteverlies optreedt. Het verdient aanbeveling het koolfilter te gebruiken in de winter en normale luchtafvoer in de zomer.

Gebruik van de afzuigkap

Het regelen van de snelheid

De afzuigkap werk alleen als de aan/uit schakelaar aan staat (Fig. 1). De afzuigkap wordt daarna aangezet door het uittrekbare deel naar voren te trekken (Fig. 2). In stand A gaat het licht aan. In stand B start de motor in de laagste stand, hoe verder uitgetrokken, deste hoger de snelheid van de motor. De intensief stand wordt bereikt door het uittrekbare deel geheel uit te trekken. De hoogste snelheid wordt 5 minuten aangehouden, daarna schakelt de motor automatisch terung naar een lagere snelheid. De intensief stand kan worden uitgezet door het uittrekbare deel een paar milimeter terug te duwen.

U krijgt de beste resultaten met een lage snelheid in normale omstandigheden en een hoge snelheid bij sterk geconcentreerde geur en damp. Zet de afzuigkap aan enkele minuten voor u begint te koken. Daardoor ontstaat een onderdruk in de keuken. Na het koken moet u de afzuigkap ongeveer 15 minuten laten werken tot alle damp en geurtjes zijn verdwenen.

Belangrijk

Let goed op wanneer de afzuigkap samen wordt gebruikt met een brander of kachel (b.v. gas-, stookolie-, kolen- of houtkachels, boilers, enz.) omdat de afzuigkap lucht afzuigt die deze toestellen nodig hebben. Zet dan altijd een venster open. Dit geldt niet voor afzuigkappen die in de recirculatiestand werken.

Fig 1.

Laat de ventilator niet sneller draaien dan nodig. De lage snelheden zijn geschikt voor normale omstandigheden. De hoge snelheden mogen enkel worden gebruikt wanneer het eten is aangebrand of bij andere sterke geuren.

Fig 2.

Correcte verluchting

Om de afzuigkap correct te laten functioneren, moet er een onderdruk in de keuken zijn. Het is belangrijk dat de keukenvensters zijn gesloten en dat er een venster in een aangrenzende kamer open staat.

Onderhoud en reiniging

Alvorens onderhoudswerkzaamheden aan de kap te verrichten, moet u de stroom afzetten door de stekker uit het stopcontact te trekken of de zekering los te schroeven.

De afzuigkap reinigen

Reinig de buitenkant van de kap met een vochtige doek en een afwasmiddel. Gebruik geen bijtende, schurende of ontvlambare reinigingsmiddelen.

Reinig het filter regelmatig. Met een proper filter wordt de motor minder belast, waardoor de ventilator efficiënter kan werken.

Reinig het filter regelmatig. Vet dat in de filter en de buis achterblijft, kan ontbranden wanneer een hete plaat aan blijft staan (of bij oververhitting).

De vetfilters reinigen

Reinig het filter maandelijks of om de twee maanden, afhankelijk van de intensiteit waarmee de afzuigkap wordt gebruikt. Hoe schoner de filters, hoe beter ze ontvetten. Verwijder het filter zoals Fig. 3 laat zien.

① Blijf het handvat vasthouden terwijl u het felter naar voren trekt.
② Duw het filter vooraan naar beneden en trek het naar voren uit.

Het filter is vervaardigd uit aluminiumdraden waarop het vet wordt afgezet. Reinig het filter in warm zeepsop of in een vaatwasmachine. Laat het filter drogen alvorens het terug te plaatsen. Merk op dat het filter kan verkleuren in een vaatwasmachine.

De motorkap reinigen

De motorkap kan ook worden gereinigd (Fig. 4):

Draai de drie schroeven vooraan los en haak het frontdeksel (A) los.
② Verwijder de geluidsisolatie (B).
③ Duw de lipjes (D) op de plastic tussenwand(C).
④ Haak de plastic tussenwand los van de achterkant van de motorkap(E).

De ventilator is op de motor bevestigd met een bajonetsluiting. Draag handschoenen bij het verwijderen van de ventilator. Hou de motor vast met de ene hand en de ventilator met de andere hand. Draai de ventilator rechtsom. Reinig alle plastic en metalen onderdelen met warm water en een afwasproduct. Reinig de geluidsisolatie voorzichtig met een vochtige doek. Plaats alles terug in omgekeerde volgorde. Opmerking! Draai de drie schroeven vooraan niet te hard vast.

Het koolfilter reinigen/vervangen

In tegenstelling tot andere koolfilters, kan het LONG LIFE koolfilter worden gereinigd en herbruikt. Bij normaal gebruik moet het filter om de twee maanden worden gereinigd. Het filter reinigt u het best door het op de hoogste temperatuur en met een gewoon afwasmiddel te wassen in een vaatwasmachine. Het filter moet afzonderlijk worden gewassen om te vermijden dat er zich etensresten in vastzetten die dan later onaangename geurtjes kunnen verspreiden. Om de koolstof te reactiveren, moet het filter in de oven worden gedroogd. Kies boven-/onderwarmte bij een temperatuur van maximum 100°C en laat het filter 10 minuten drogen. Lees ook de gebruiksaanwijzing van het filter.

Het filter moet na ongeveer 3 jaar worden vervangen omdat het gereabsorbeerd vermogen dan te sterk is verminderd. Haal het filter uit de houder en vervang het door een nieuw exemplaar (zie de gebruiksaanwijzing van het filter).

De lamp vervangen

Zet de aan/uit knop in de uitstand.

1 Ver wijder het filter door de greepjes eerst naar binnen te drukken en vervolgens naar beneden te trekken.
② Verwijder het lampeglas.
③ Vervang de lamp door een identiek exemplaar. Om de lamp te verwijderen zonder ze te beschadigen, neemt u ze vast aan het uiteinde en trekt u ze voorzichtig uit. Merk op dat beide lampen in de afzuigkap uitgaan, ook als er maar één moet worden vervangen. Vervang ze dus één voor één (Fig. 5).

Fig. 4

Garantiebepalingen en service voor de benelux

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota of kwitantie te worden getoond of meegezonden.

ALGEMENE GARANTIEBEPALINGEN

1 De fabrikant verleent één jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of konstruktiefout, heeft de koper het recht op kosteloos herstel.
1aVoor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig; deze verbruiksartikelen zijn der derhalve van garantie uitgesloten.
2 De fabrikant verleent één jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.
3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.
3aDe regeling als bedoeld onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.
4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.
5 Alle niet onder punt 3 en punt 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder garantie en binnen de algemene garantieperiode vallend defekt aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

GARANTIE-UITBREIDINGEN

7 Voor koel-/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van 20 procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

GARANTIE-UITSLUITINGEN

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

- de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, niet getoond kan worden of niet meegezonden werd;

- het apparaat voor andere, of ook voor andere dan de huishoudelijke doeleinden waarvoor het apparaat bestemd is gebruikt wordt;

- het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, gebruikt of behandeld wordt;

- het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8alndien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor onstane extra kosten aan de eigenaar in rekening gebracht.

8bSchade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

BELANGRIJK ADVIES

De konstruktie van dit apparaat is zodanig dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten.

Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of door ELGROEP

FABRIEKSSERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen

Nederland België / Belgique Luxembourg /

Luxemburg

Elgroep Fabrieksservice Elgroep Fabrieksservice Elgroep Fabrieksservice

Vennootsweg 1, postbus 120 Bergensesteenweg 719 7, rue de Bitbourg

NL-2400 AC Alphen a/d Rijn B-1502 Halle (Lembeek) Zone Industrielle

Thuisherstellingen: L-1273 Luxembourg-Hamm

x) Bij gebruik als circulatiekap.

Fig. 6

Installatie

Uitpakken

Controleer of de afzuigkap niet is beschadigd. Transportschade dient onmiddellijk te worden gerapporteerd aan de transportfirma. Schade, gebreken of ontbrekende onderdelen moeten worden gerapporteerd aan de leverancier. Hou verpakkingsafval buiten het bereik van kleine kinderen.

Positie

De afzuigkap moet worden geplaatst onder een keukenwandkast. De afzuigkap moet minstens 50 cm boven een elektrisch fornuis en minstens 65 cm boven een gasfornuis worden geplaatst (Fig. 7).

Elektrische aansluiting

De elektrische aansluiting moet boven de kap in de kast worden gemaakt. De afzuigkap is voorzien van een netsnoer en een aangegoten stekker met aarding voor aansluiting op een stopcontact van 230 V.

De afzuigkap monteren (Fig. 8):

Gebruik het sjabloon op de verpakking om de opening in de onderkant van het kastje precies af te tekenen en zaag vervolgens de afgetekende opening voor de afzuigkap uit.
② Bevestig de afzuigkap met behulp van de tien meegeleverde schroeven.

Het monteren van het uitrekbare glasdeel:

OPMERKING! Het klepframe moet tijdens het monteren van de afzuigkap vastgekleefd blijven. De kleefband mag pas worden verwijderd wanneer de kap geïnstalleerd is (Fig. 9).

① Duw de lippen op het klepframe in de voorste gaten van het frame van de afzuigkap (Fig. 9).
② Druk het klepframe tegen de afzuigkap (Fig. 10) waarbij u het klepframe naar achteren duwt.
③ Breng de bevestigingsschroeven aan (Fig. 11). Zorg ervoor dat het klepframe correct uitgelijnd is voor u de schroeven vastdraait.
4 Verwijder de kleefband.
⑤ Trek de klep uit en breng de glasplaat aan (Fig. 12).
⑥ De glasplaat moet aangebracht zijn voor de afzuigkap in werking wordt gesteld.

Het monteren van de terugslagklep (Fig. 13):

Niet voor recirculatie. De afzuigkap kan worden voorzien van een koudeluchtklep. De koudeluchtklep bestaat uit twee kleppen die in de kapafvoer zijn geplaatst. Als er alleen lucht via de afzuigkap kan worden afgevoerd uit de keuken, moet de buitenkant van de kleppen worden verwijderd. Buig de kleppen zo dat de geleiders in de bevestigingsgaten in de kapafvoer schuiven. Zorg ervoor dat het spaakgedeelte van de kleppen naar boven is gericht. Steek een pen of dergelijke tussen de kleppen. Die moeten makkelijk openen. Als dat niet lukt, moet u controleren of de kleppen niet omgekeerd zitten of uit het bevestigingsgat steken.

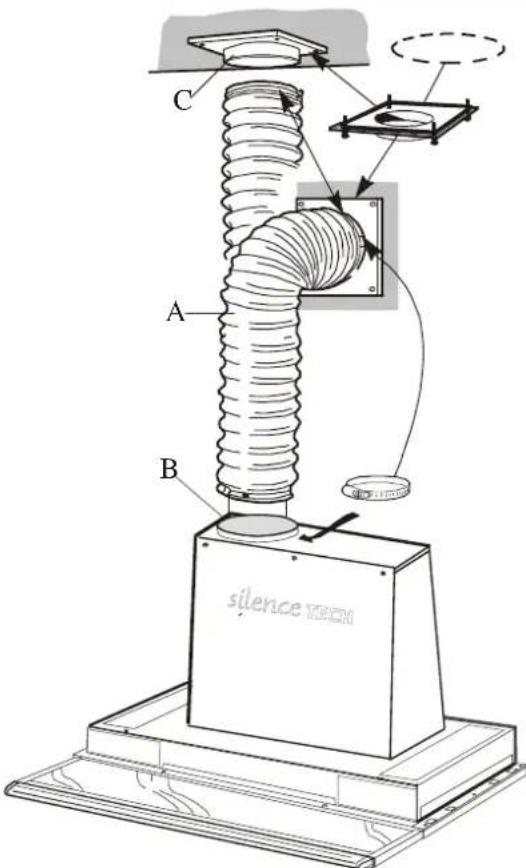

Het monteren van de ontluchting (Fig. 14):

Een complete afvoerset is in optie verkrijgbaar. De afvoerbuis (A) schuift over de afvoerflens van de afzuigkap (B) en is stevig bevestigd met een klem. Zorg ervoor dat de buis zo recht mogelijk is en de klepbeweging niet hindert. De buis wordt aangesloten op het kanaal met behulp van een metalen flens (C) die deel uitmaakt van de set.

Het koolfilter bevestigen

Alleen voor recirculatie. Het LONG LIFE koolfilter (speciaal accessoire) wordt gemonteerd in plaats van het vetfilter. Het LONG LIFE koolfilter is een vetfilter dat kookgeurtjes absorbeert. Merk op dat het filter zo moet worden bevestigd dat de hendel zich bij de muur bevindt.

Bovenaan of vooraan in de kast waarin de afzuigkap wordt gemonteerd moet een opening van minstens 100 cm² worden gemaakt zodat de gezuiverde lucht weer vrij in de keuken kan stromen.

Fig. 12

Strek de slang op de juiste manier. Een slang die te lang is of teveel kronkelt kan de efficiëntie van de afzuigkap met vijftig procent verminderen. Kort de slang in als ze te lang is en vermijd onnodige kronkels.

Fig. 14
