Type product	Afzuigkap
Merk	Electrolux
Model	EFP 936K
Breedte	90 cm
Diepte	50 cm
Hoogte	32 cm (min.) / 52 cm (max.)
Gewicht	15,5 kg
Voeding	220-240 V / 50 Hz
Motorvermogen	200 W
Aantal snelheden	3 + intensief
Verlichting	2 x LED 3 W
Afvoer	Afvoer naar buiten via Ø 150 mm
Recirculatie	Mogelijk met optioneel koolstoffilter
Filters	Metalen vetfilter (vaatwasserbestendig)
Koolstoffilter	Optioneel, vervangbaar
Geluidsniveau	45 - 65 dB(A)
Bediening	Touchknoppen
Energielabel	A+
Jaarlijks energieverbruik	45 kWh/jaar
Veiligheid	Automatische uitschakeling, oververhittingsbeveiliging
Onderhoud	Vetfilter reinigen om de 2 maanden; koolstoffilter elke 6 maanden vervangen
Reparatie	Reserveonderdelen beschikbaar: motor, lampen, filters, bedieningspaneel

Veelgestelde vragen - EFP 936K ELECTROLUX

Hoe installeer ik de afzuigkap EFP 936K correct?

Volg de meegeleverde installatiehandleiding. Zorg voor een stevige muurbevestiging en een afvoerkanaal van minimaal 150 mm. De afzuigkap moet minimaal 65 cm boven een elektrisch fornuis en 75 cm boven een gasfornuis hangen. Voor recirculatie plaatst u een koolstoffilter.

Hoe vaak moet ik de vetfilters reinigen?

Reinig de metalen vetfilters elke 2 maanden of vaker bij intensief gebruik. Ze kunnen in de vaatwasser op 65°C. Droog ze goed voordat u ze terugplaatst.

Wat moet ik doen als de motor niet meer werkt?

Controleer eerst de stroomtoevoer en zekering. Als de motor zoemt maar niet draait, kan de motorcondensator defect zijn. Neem contact op met een erkende servicedienst voor vervanging.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

Ja, maar alleen als de afzuigkap is aangesloten op een buitenafvoer. Bij recirculatie (zonder buitenafvoer) is een koolstoffilter verplicht om geuren te filteren.

Hoe vervang ik de LED-verlichting?

Schakel de stroom uit. Verwijder het lampdeksel met een schroevendraaier. Vervang de LED-module (type: LED 3W, G4). Plaats het deksel terug en zet de stroom aan.

Hoe stel ik de afzuigkap in op recirculatie?

Installeer het optionele koolstoffilter volgens de handleiding. Zet de afzuigkap in de recirculatiestand via de afstandsbediening of het bedieningspaneel. De lucht wordt dan via de bovenkant terug de keuken in geblazen.

Waar vind ik het serienummer van mijn afzuigkap?

Het serienummer staat op het typeplaatje aan de binnenkant van de afzuigkap, meestal achter het vetfilter of aan de zijkant. Noteer dit voor garantie en service.

Hoe reset ik de filterindicator?

Houd de knop Filterreset (meestal het symbool van een filter) 3 seconden ingedrukt tot het lampje uitgaat. Dit moet na elke reiniging of vervanging van filters.

Wat is het geluidsniveau van de afzuigkap?

Het geluidsniveau ligt tussen 45 dB (laagste stand) en 65 dB (intensieve stand). Dit is gemeten op 1 meter afstand. Voor een stille keuken raden we de laagste stand aan.

Hoe maak ik de buitenkant van de afzuigkap schoon?

Gebruik een zachte doek met warm water en een mild schoonmaakmiddel. Vermijd schurende middelen en schuursponsjes. Droog na met een zachte doek om watervlekken te voorkomen.

GEBRUIKSAANWIJZING EFP 936K ELECTROLUX

Gebruiksaanwijzing, Manual de Instruções, User Manual

VEILIGHEIDSAANWIJZINGEN.... 27

Elektrische aansluiting....29

Montage van de kap onder een hangkastje 29

Instellen van de lade 29

Als afvoerkap....30

Als circulatiekap (met koolstofffilter) 30

GEBRUIK....30

Bediening....30

Ventilatie 31

Belangrijk ....31

ONDERHOUD 31

Vetfilters 31

Koolstofffilter 31

Schoonmaken 31

Belangrijk 31

Vervangen van het verlichtingslampje 31

GARANTIEBEPALINGEN EN SERVICE VOOR DE BENELUX.... 32

Gefeliciteerd met uw nieuwe afzuigkap

Wij danken u dat u voor een Electrolux produkt gekozen hebt. Wij zijn ervan overtuigd dat u veel profijt en plezier van uw nieuwe afzuigkap zult hebben.

Wij adviseren u deze gebruiksaanwijzing geheel te lezen vóór u de afzuigkap installeert en in gebruik neemt.

Om de risico's van schade of letsel, welke altijd aanwezig zijn tijdens het gebruik van elektrische apparaten, te vermijden, is het belangrijk dat u de afzuigkap op correcte wijze installeert en de veiligheidsadviezen nauwkeurig leest.

Bewaar deze gebruiksaanwijzing op een zodanige plaats dat ook anderen de afzuigkap veilig kunnen gebruiken.

VEILIGHEIDSAANWIJZINGEN

Tijdens het installeren en service

• De afzuigkap is gemaakt voor huishoudelijk gebruik en normaal koken. Wordt de kap voor andere doeleinden gebruikt, dan is er een risico op schade welke niet door de garantiebepalingen gedekt wordt.
• Alle eventueel noodzakelijke veranderingen aan de elektrische huisinstallatie moeten door een erkend installateur uitgevoerd worden. De plaatsing van de afzuigkap moet gedaan worden door een persoon met voldoende ervaring. Het plaatsen en aansluiten door daartoe niet bekwame personen kan tot schade en/of letsel leiden.
• De afzuigkap mag niet op een afvoerkanaal dat ook voor het afvoeren van rookgassen van een gasgeiser, gasboiler, kachel en dergelijke gebruikt wordt aangesloten worden.
• Na de installatie moet de afstand tussen de onderkant van de kap en de bovenkant van een elektrisch fornuis tenminste 43 cm en bij een gasfornuis tenminste 65 cm bedragen (fig.4).
• Het aansluitsnoer moet zodanig gelegd of opgehangen worden dat geen gevaar voor beschadigen van het snoer bestaat.

Tijdens het gebruik

• Flamberen onder de afzuigkap is niet toegestaan.
• Open vuur zoals bijvoorbeeld een hoge, onbedekte gasvlam, is gevaarlijk voor de filters en kan brand veroorzaken.
• Laat een frituurpan niet onbeheerd. Het vet of de olie kan door oververhitting spontaan ontbranden.
• Vervang of reinig het vetfilter regelmatig. Een vervuild vetfilter kan brand veroorzaken.

Let op! Als brand ontstaat, schakel de afzuigkap en het fornuis dan uit. Doof de vlammen, maar doe dat nooit met water!

Tijdens het afdanken

- Wees ook tijdens het afdanken beducht op gevaar. Knip, nadat u de steker uit het stopcontact genomen hebt, het aansluitsnoer bij de ingang van de kap af. Laat u ten behoeve van het milieu informeren waar u de kap voor recycling moet aanbieden.

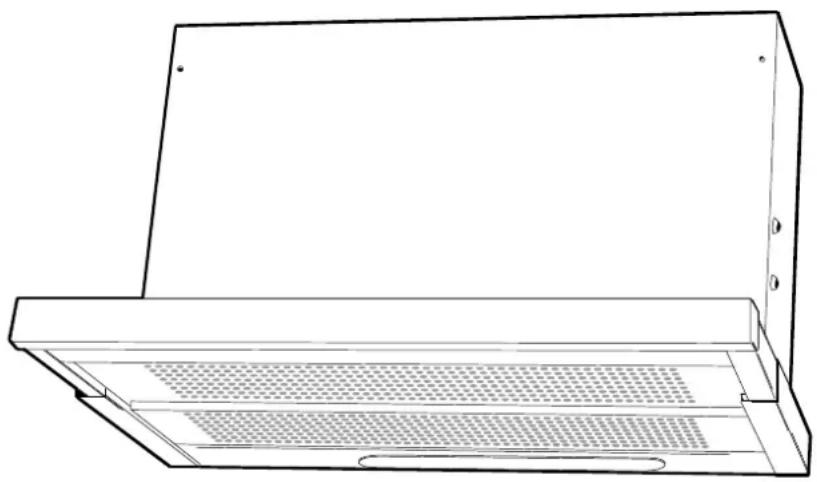

1 Regelaar voor motorsnelheid
2 Schakelaar voor verlichting
3 Lade
4 Aanzuigrooster met vetfilter
5 Verlichting

Toebehoren:

• Sjabloon voor de montage
• 7 schroeven
• 4 afstandshouders voor dunne zijpanelen
• Terugslagklep
• Richtkap

Functions

De kap kan als volgt gebruikt worden:

• als afvoerkap of
• als circulatiekap.

Als afvoerkap

De lucht wordt afgevoerd via de uitlaat en de terugslagklep B (fig.2).

De afzuigkap mag niet op een kanaal dat ook voor het afvoeren van rookgassen (gasgeiser, gasboiler,

kachel en dergelijke) gebruikt wordt aangesloten worden.

Als circulatiekap

De lucht wordt gefilterd door een koolstofffilter en in het vertrek teruggevoerd.

Deze methode wordt gebruikt indien er geen afvoermogelijkheid naar buiten is en ook niet gemaakt kan worden.

Fig. 2

Wanneer de kap als circulatiekap gebruikt wordt, moet hij van een filter met actieve koolstof voorzien worden.

U kunt het filter bij uw leverancier bestellen.

Codenummer 955 101 116

INSTALLATIE

Uitpakken

Overtuig u ervan dat de afzuigkap kompleet en niet beschadigd is. Meld ontbrekend materiaal of schade direct aan uw leverancier.

Laat kinderen niet met het verpakkingsmateriaal spelen.

Plaats

De kap kan onder een hangkastje gemonteerd worden. Na de installatie moet de afstand tussen de onderkant van de kap en de bovenkant van een elektrisch fornuis tenminste 43 cm en bij een gasfornuis tenminste 65 cm bedragen (fig.4).

Elektrische aansluiting

De afzuigkap is voorzien van 1,6 meter aansluitsnoer en een steker met aardcontacten. Het betreffende stopcontact moet van (aangesloten en functionerende) aardcontacten voorzien zijn. De kap is gemaakt voor 230V/50Hz.

Montage van de kap onder een hangkastje

• Plaats het meegeleverde sjabloon op de rechter binnenkant van het kastje met markering "A" naar achteren (Fig. 5).
• Maak gaten zoals op het sjabloon aangegeven (fig.5).
• Doe hetzelfde aan de linkerkant.
• In het geval van 16 mm dikke zijpanelen: monteer de 4 afstandshouders G in de bevestigingsgaten in de kap.
• Bevestig de kap met de meegeleverde schroeven 4,5x16 mm F(fig.5) aan het kastje.

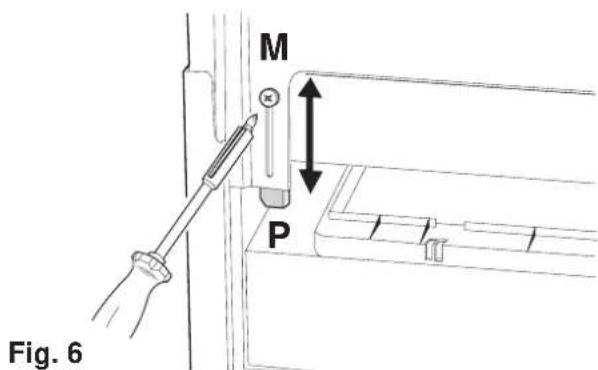

Instellen van de lade

De afzuigkap kan onder kastjes van verschillende diepte gemonteerd worden. Om het front in lijn met het kastje te brengen, moeten de stops aan de achterkant ingesteld worden. Draai de schroeven M(fig.6) iets los, verschuif de strippen P en draai de schroeven weer vast.

Fig. 4

Als afvoerkap

U gaat als volgt te werk:

• Monteer de flens of de terugslagklep B(fig.2).
• Monteer een afvoerslang of -pijp, met een diameter van 120 mm, aan de flens B.

De afzuigkap mag niet op een afvoerkanaal dat ook voor het afvoeren van rookgassen van een

gasgeiser, gasboiler, kachel en dergelijke gebruikt wordt aangesloten worden.

Als circulatiekap (met koolstofffilter)

Montage van het koolstofffilter

• Open het rooster A(fig.7).
• Plaats het koolstofffilter en bevestig het met de haken D(fig.7).
• Monteer de kap E(fig.3) boven de uitlaat.
• Plaats het rooster terug.

GEBRUIK

Bediening

Trek de lade uit om de regelschuif en de lichtschakelaar te kunnen bedienen.

De kap is van een microschakelaar voorzien zodat in het vervolg, nadat de motorsnelheid gekozen en de lichtschakelaar bediend is, voor het starten slechts het bedieningspaneel omlaag getrokken behoeft te worden.

Na het sluiten van het bedieningspaneel schakelt de kap automatisch uit.

De motorsnelheid kan traploos geregeld worden. Onder normale kookomstandigheden is een lage snelheid voldoende. Gebruik hoge snelheden alleen bij sterk geurende spijzen of sterke dampontwikkeling.

Wij adviseren de kap enkele minuten vóór het koken te starten en na het koken nog te laten werken tot alle kookgeur verdwenen is.

Ventilatie

Voor een goede werking van de kap moeten vensters in de keuken tijdens het koken gesloten zijn. In de plaats daarvan moet de keukendeur open staan en is het wenselijk om een venster in een aangrenzend vertrek open te zetten (fig.8).

Belangrijk

Branders (gas, olie, hout en kolen) vergen veel zuurstof. Tijdens het afvoeren van lucht naar buiten door middel van de afzuigkap ontstaat zuurstofgebrek indien het vertrek niet voldoende geventileerd wordt!

Bij gebruik als circulatiekap treedt dit verschijnsel uiteraard niet op.

Neem de steker uit het stopcontact vóór u de afzuigkap gaat schoonmaken

Vetfilters

Om een vetfilter te verwijderen bedient u de grendels A(fig.7) en trekt u het daarna omlaag. (Alleen EFP 936: verwijder de centrale plastic strip Z (fig.9) om de filterpanelen vrij te maken.) Was ze in heet water en een biologisch afwasmiddel; goed naspoelen. Laat ze drogen vóór u ze terugplaatst. Wij adviseren de vetfilters tenminste elke maand schoon te maken.

Koolstofffilter

Dit filter neemt geur op tot het verzadigd is. Wij adviseren om, bij normaal gebruik, het koolstofffilter elke 6 tot 8 maanden te vervangen. Een koolstofffilter kan niet schoongemaakt worden. Om het filter te verwijderen drukt u op de twee grendels D(fig.7) en trekt u het naar voren.

Schoonmaken

De buitenkant kunt u reinigen met een zachte doek en wat spiritus of een neutraal huishoudschoonmaakmiddel. Gebruik geen agressieve of schurende schoonmaakmiddelen.

Belangrijk

Niet regelmatig schoonmaken van de vetfilters of vervangen van het koolstoffilter kan brand veroorzaken. Wij adviseren u daarom zich aan onze instructies te houden.

Vervangen van het verlichtingslampje

• Neem de steker uit het stopcontact.
• Open het beschermkapje door op de toetsjes R(fig.10) te drukken.
• Vervang het defecte lampje door eenzelfde model en wattage.

GARANTIEBEPALINGEN EN SERVICE VOOR DE BENELUX

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota of kwitantie te worden getoond of meegezonden.

ALGEMENE GARANTIEBEPALINGEN

1 De fabrikant verleent één jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of konstruktiefout, heeft de koper het recht op kosteloos herstel.
1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig; deze verbruiksartikelen zijn der derhalve van garantie uitgesloten.
2 De fabrikant verleent één jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.
3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.
3a De regeling als bedoeld onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.
4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.
5 Alle niet onder punt 3 en punt 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder garantie en binnen de algemene garantieperiode vallend defekt aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

GARANTIE-UITBREIDINGEN

7 Voor koel-/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van 20 procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

GARANTIE-UITSLUITINGEN

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

• de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, niet getoond kan worden of niet meegezonden werd;
• het apparaat voor andere, of ook voor andere dan de huishoudelijke doeleinden waarvoor het apparaat bestemd is gebruikt wordt;
• het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, gebruikt of behandeld wordt;
• het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor onstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

BELANGRIJK ADVIES

De konstruktie van dit apparaat is zodanig dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten.

Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of door ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen

Nederland Belgiae / Belgique Luxembourg / Luxemburg

Capaciteit hoog 522 m

laag 233 m

^3/h^x) 295 m ^3 /h 522 m

^3 /h 233 m

^3/h^x) 295 m ^3 /h 522 m

^3 /h 233 m

^3/h^x) 295 m ^3 /h

^3/h

Afmetingen hoogte 395 mm 395 mm 395 mm

breedte 898 mm 598 mm 598 mm

diepte 303 mm 303 mm 295 mm

Verlichting PL11W PL11W PL11W

Vetfilters 2

2

2

Netspanning

230V/50Hz

230V/50Hz

230V/50Hz

Aansluitwaarde

231 W

231 W

231 W

*) Bij gebruik als circulatiekap.

(EFP 936 G - EFP 636 / G / K)

(EFP 636 X)
