| Type product | Afzuigkap |
| Model | EFC 9490 |
| Merk | Electrolux |
| Afmetingen (hxbxd) | 38,5 x 80 x 42,5 cm |
| Totale aansluitwaarde | 275 W |
| Ventilatormotor | 180 W |
| Verlichting boven | 1 x 36 W (PL-lamp 2G11) |
| Verlichting onder | 2 x 20 W (halogeen G4) |
| Verlichting zijkant | 2 x 8 W (neon G5) |
| Aansluitspanning | 220-240 V |
| Lengte aansluitsnoer | 150 cm |
| Diameter afvoeropening | 150 mm (verloop naar 125 mm mogelijk) |
| Minimale afstand tot kookplaat | Elektrisch: 500 mm, Gas: 650 mm |
| Filtertype | Metalen vetfilters (wasbaar), optioneel koolfilter |
| Bediening | Toetsen met display, timer, intensiefstand |
| Gebruiksmogelijkheden | Afzuigkap of recirculatiekap (met koolfilter) |
| Verzadigingsindicatie | Voor vetfilters (ca. 40 uur) en koolfilter (ca. 160 uur) |
| Accessoires | Telescoopschouw, afvoerbuizen, koolfilter |
Veelgestelde vragen - EFC 9490 ELECTROLUX
Gebruikersvragen over EFC 9490 ELECTROLUX
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding EFC 9490 - ELECTROLUX en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. EFC 9490 van het merk ELECTROLUX.
GEBRUIKSAANWIJZING EFC 9490 ELECTROLUX
Veiligheidsaanwijzingen 14
voor de keukenmeubel-monteur 14
voor de gebruiker 14
Algemeen 15
Gebruik als afzuigkap 15
Gebruik als recirculatickap 15
Bediening van de afzuigkap 16
Onderhoud 18
Reiniging 18
Metalen vetfilters 18
Koolfilter 19
Vervangen van de lamp(en) 20
Extra leverbare accessoires .... 21
Klantenservice 21
Reparatievoorwaarden 22
Elektrische aansluiting 23
Toebehoren/Montagemateriaal 24

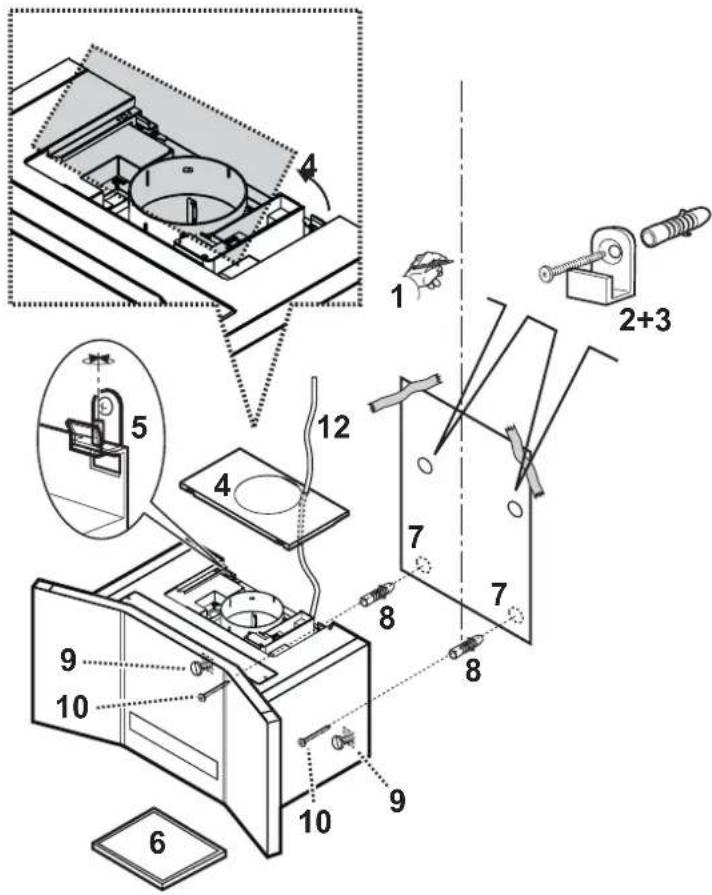

Montage 24
U bent nu in het bezit van een Electrolux product. Vanzelfsprekend kunt u ook tijdens het gebruik van uw product op Electrolux rekenen. Daarom nodigen wij u van harte uit u te registreren op onze internetsite electrolux.nl. Wij kunnen u dan nog beter van dienst zijn met informatie over producten, tips, innovaties, oplossingen voor storingen etc. U vindt de Electrolux productregistratie onder ‘Consumentenbelangen’ op de homepage van www.electrolux.nl.
Voordat u uw nieuwe afzuigkap in gebruik neemt, dient u eerst deze gebruiks- en installatie-aanwijzing door te lezen.
Om gevaren die het gebruik van elektrische apparaten met zich meebrengt te voorkomen, is het belangrijk dat de kap correct wordt geïnstalleerd en dat u de veiligheidsvoorschriften opvolgt. Houd de gebruiksaanwijzing bij de hand, zodat u nog eens iets kunt nalezen.
Veiligheidsaanwijzingen
voor de keukenmeubel-monteur
- De afvoerbuis moet bij gebruik als afzuigkap een diameter van 150 mm hebben. Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt.
Let op! De afvoerbuis en de bevestigingsringen worden niet bijgeleverd en moeten apart worden aangeschaft.
- Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoopmuurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
- Bij de montage van de afzuigkap moeten de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden:
elektrisch fornuis 500 mm gasfornuis 650 mm Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.
- Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10 ^5 bar) zijn.
- De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stookplaatsen geleid worden.
- Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.
- Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.
- Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of olickachels en gasovens in dezelfde ruimte, bepaalde beperkingen.
- Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte
en/of woning door een geschikte toevoeropening van ca. 500-600 cm² van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.
- Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500-600 cm² de werking van de afvoerinrichting nadelig beïnvloed worden.
- Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.
- Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:
- korte, rechte afvoerverbindingen
- zo min mogelijk bochten in de buis
- buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen
- zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).
- Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.
voor de gebruiker
- U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitteontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.
- Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.
- De olie in de frituurpan kan door oververhitting vlam vatten.
- Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
- Wij wijzen u crop dat door oververhitting brand kan ontstaan.
- Flamberen onder de afzuigkap is niet toegestaan.
- Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).
- Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.
Algemeen
- Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
- Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").
Gebruik als afzuigkap
- De lucht wordt met behulp van een op de afvoeropening A aan te brengen buis naar buiten afgevoerd. Afb. 1.
- Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening. Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt.
- Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoopmuurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
Gebruik als recirculatiekap
- De lucht wordt door koolfilters gefilterd en door het bovenste rooster aan de luchtafvoer weer de keuken in geleid.
- Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.
Bediening van de afzuigkap
- De afzuigkap is voorzien van een motor met regelbaar toerental. Wij raden u aan de kap enkele minuten voordat u met koken begint in te schakelen en ca. 15 minuten nadat u klaar bent met koken verder te laten lopen, opdat alle luchtjes worden verwijderd.

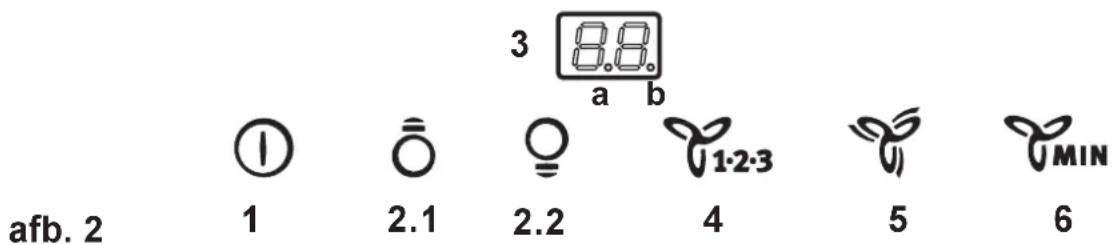

De schakelaars bevinden zich aan de voorkant van de kap:
1 - In-/uitschakelen
Korter dan 1,5 seconde indrukken: de kap schakelt op "stand-by" (punt b brandt).
Langer dan 1,5 seconde indrukken: de kap wordt uitgeschakeld (UIT), ALLE functies (m.u.v. de lichtschakelaar) worden afgesloten (display is volledig uitgeschakeld).
Nogmaals langer dan 1,5 seconde indrukken om de kap weer op stand-by te schakelen.
2.1 - lichtschakelaar: lampen onder
2.2 - lichtschakelaar: lampen boven en zijkant
3 - display
4 - inschakelen en stand 1-2-3- kiezen
5 - inschakelen intensief-stand:
Na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, knop 1 of 5 indrukken.
Op de display verschijnt de letter P en de resterende tijd (punt a knippert), aan het einde klinkt een signaal.
6 - Timer: bij alle standen kan een bepaalde tijd worden ingesteld (punt b knippert), na afloop waarvan de kap wordt uitgeschakeld:
De tijdschakeling is als volgt ingedeeld:
stand 1: 20 minuten
stand 2: 15 minuten
stand 3: 10 minuten
stand P: 5 minuten
Op de display verschijnt de resterende werkingstijd, aan het einde klinkt een signaal.
Deze functie kan uitgeschakeld worden door weer op de toets te drukken.
Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan
opnicuw inschakelen. Dan 15 seconden wachten en controleren of de kap goed functioneert.
Ventilatie
Voor een goede werking van de kap moeten ramen in de keuken tijdens het koken gesloten zijn.
Bij gebruik als afzuigkap moet echter een raam in een andere kamer geopend zijn, opdat luchtuitwisseling kan plaatsvinden.
Controle-inrichting voor vet- en koolfilters
Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters gereinigd resp. het koolfilter vervangen moet worden (bij gebruik als recirculatiekap met koolfilter).
Deze kap wordt door de fabrick zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfiter uitgeschakeld.
Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld:
De wasemkap moet op "UIT" ingesteld zijn.
Toets 3 en 6 tegelijk 3 seconden ingedrukt houden.
Eerst gaat alleen de LED-indicatie vetfilter F branden. Zodra ook de LED-indicatie koolfilter C gaat branden is de verzadigingsindicatie ingeschakeld.
Om de indicatie uit te schakelen: toets 3 en 6 tegelijk 3 seconden ingedrukt houden tot de LED-indicatie koolfiter C uitgaat.
LED-indicatie vetfilters (F)
De LED-indicatie F knippert als de vetfilters moeten worden gereinigd. Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk “Onderhoud - Metalen vetfilters”.
LED-indicatie koolfilter (C)
De LED-indicatie C knippert als het koolfilter moet worden vervangen. Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk "Onderhoud - Koolfilter".
Reset verzadigingsindicatie
Na reinigen van de vetfilters resp. vervangen van het koolfilter toets 1 3 seconden ingedrukt houden tot de LED-indicatie vetfilter F of koolfilter C niet meer knippert.
Onderhoud
- Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.
Reiniging
- Attentie: eerst de stekker uit het stopcontact trekken. Geen spitse voorwerpen in het beschermrooster van de motor steken.
- De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
- Het bedieningspaneel en het vetfilterrooster alleen met een vochtige dock en mild afwasmiddel reinigen.
- Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.
Metalen vetfilters
- De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

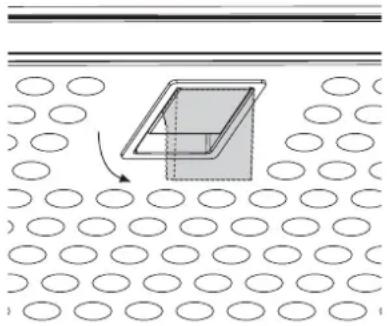

Demonteren van de metalen vetfilters
Schuif de vergrendeling van de metalen vetfilters eerst naar voren en trek de cassette dan naar beneden, afb. 3.
Reinigen met de hand
Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.
Afwasautomaat
Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten. Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.
- De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!
Attentie
- Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
- De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
- Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.
- Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").
• Vervangen van het koolfilter
Bij normaal gebruik moet het koolfilter elke 4 maanden worden vervangen. Dit filter kan niet worden gewassen en hergebruikt. Om een onberispelijke opname van de kookluchtjes te garanderen, moet het volume aan actieve kool zijn afgestemd op de luchtgeleiding van de kap. In dit geval garandeert de hoge kwaliteit van de actieve kool bij normaal gebruik van het apparaat een efficiënte opname van luchtjes voor ca. een jaar. Daarom moeten alleen originele Electrolux filters worden gebruikt, die regelmatig moeten worden vervangen.
• Montage - afb. 4
Als de koolfilters niet zijn ingebouwd, moet aan elke kant boven de motorbeschermroosters een filter worden ingebouwd. Let er bij inzetten van het filter op dat de lipjes R op het luchtkanaal in de sleuven S vallen en draai het filter rechtsom tot het vastklikt.
- Om het filter los te nemen in omgekeerde volgorde te werk gaan.
- Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
- Het koolfilter kunt u bestellen bij de serviceafdeling.
Vervangen van de lamp(en)
- Stekker uit het stopcontact trekken.
Lamp(en) onder - afb. 5
Halogeenlampen van max. 20 watt (G4)
- Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijderen, afb. 5.
- Defecte lamp door een gelijkwaardige lamp vervangen.
- Afdekkapje weer monteren.
Lamp(en) zijkant - afb. 6
Attentie! Om de kwaliteit van de verlichting te garanderen, raden wij u aan hetzelfde type lampen te gebruiken: Philips neonlampen van max. 8 watt (G5) ref.nr. 8711500644275.
Let erop dat het doorzichtige deel van de lamp naar buiten wijst om de juiste lichtverspreiding te garanderen.
U kunt lampen van verschillende fabrikanten gebruiken als deze tenminste dezelfde technische eigenschappen hebben.
- De twee lipjes aan de zijkanten (boven en onder – in/uithaken met veer) van het afdekkapje van de lamp losmaken, indien nodig m.b.v. een kleine schroevendraaier de rand oplichten. Zorg ervoor dat het glas niet beschadigt.
- De bevestigingsschroef van het afdekkapje van de lamp losdraaien.
- De lampfitting van onder losnemen en uit de aansluiting boven verwijderen.
- Defecte lamp door een gelijkwaardige lamp vervangen.
- Indien nodig de starter vervangen (bajonetbevestiging).
Lamp(en) boven - afb. 6
PL-lamp van max. 36 watt (2G11)
- Afdekkapje van de lamp verwijderen door de twee schroeven aan de zijkant los te draaien.
- Aan de lamp trekken om hem uit z'n zitting te verwijderen.
- Defecte lamp door een gelijkwaardige lamp vervangen.
- Indien nodig de starter vervangen (bajonetbevestiging).
- Afdekkapje weer monteren.
- Voordat u contact opneemt met onze serviceafdeling, omdat de lamp niet brandt, eerst controleren of de lamp stevig vast zit.
Telescoopschouw (alleen voor afzuigkap) E-Nr. 942 120 750
Muurkast Neem contact op met
onze service-afdeling
Afvoerbuis Neem contact op met
onze service-afdeling
Klantenservice
Geef in geval van storing onze service-afdeling onderstaande gegevens door:
- modelaanduiding
- E-nummer
- F-nummer
Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.
Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.
Klantenservice
Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:
Service-informatielijn (0172) 468 300
(voor bezoek servicetechnicus en onderdelen)
Consumentenbelangen
(voor algemene, product- of (0172) 468 172
gebruiksinformatic)
Belangrijk!
Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.
E-nr. .....
F-nr. .....
Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.
Geef zo nauwkeurig mogelijk op:
- Hoe doct de storing zich voor?
- Onder welke omstandigheden treedt de storing op?
Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.
Reparatievoorwaarden
Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.
Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden.
De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.
Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten.
Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.
b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.
Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:
a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of
b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt.
In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.
Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:
a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.
b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.
c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.
Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden.
De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.
Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden.
Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.
Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.
Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.
Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake.
Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.
* Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.
Technische gegevens
Model: EFC 9490
Afmetingen (in cm):
Hoogte: 38,5
Breedte: 80
Diepte: 42,5
Totale aansluitwaarde: 275 W
Ventilatormotor: 180 W
Lamp(en) boven: 1 x 36 W
Lamp(en) onder: 2 x 20 W
Lamp(en) zijkant: 2 x 8 W
Lengte van het aansluitsnoer: 150 cm
Elektrische aansluiting: 220-240 V
Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.
Installatie
Uitpakken
Overtuig u ervan dat de afzuigkap compleet en niet beschadigd is. Meld ontbrekend materiaal of schade direct aan uw leverancier. Laat kinderen niet met het verpakkingsmateriaal spelen.
Plaats
Bij de montage moet tussen de onderkant van de kap en de bovenkant van het fornuis een afstand van min. 50 cm (elektrisch fornuis) resp. 65 cm (gasfornuis) worden aangechouden.
Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden (afb. 7).
Elektrische aansluiting
Veiligheidsaanwijzingen voor de elektroinstallateur
Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten.
Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden.
Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk.
Vaste aansluiting alleen door een erkend elektroinstallateur!
afb. 7
Installatie
Toebehoren/Montagemateriaal
4 pluggen ∅ 8 mm
4 houtschroeven 5 x 45 mm
2 metalen haken
1 inbussleutel
Montage - afb. 8
- De symmetrie-as aftekenen, het boorschema (1) op de wand plaatsen en de twee boorgaten markeren; dan de gaten (2 x ∅ 8 mm) boren (2).
- De twee pluggen met haken aanbrengen (3).
- De bovenste afdekking even openen om in het bevestigingsbereik van de kap te komen (4). Als een telescoopschouw (zie "Extra leverbare accessoires") moet worden geïnstalleerd, moet de bovenste afdekking volledig verwijderd worden (in dat geval het snoer en de snoerdoorvoer van de afdekking losmaken).
- De kap ophangen en m.b.v. de stelschroeven in de juiste stand brengen (5).
- De metalen vetfilters (6) verwijderen en twee boorgaten op de muur aangeven (7). De kap losnemen en de eerder aangegeven gaten boren (2 x ∅ 8 mm).
De pluggen in de gaten aanbrengen (8) en de kap weer ophangen; m.b.v. de schroeven richten (9) en de kap definitief m.b.v. de meegeleverde schroeven bevestigen (10).

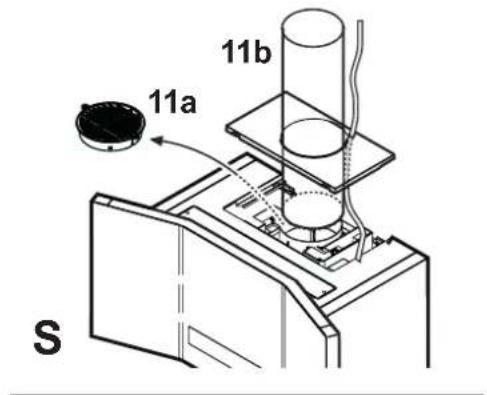

- Gebruik als afzuigkap (S):
a. Indien geïnstalleerd, de luchtgeleider van de afvocropening verwijderen (11a).
b. Een buis/slang aanbrengen tussen afvoeropening en muurkast of wand/dakaansluiting (11b).
Gebruik als recirculatiekap (K):
Indien nog niet geïnstalleerd, de luchtgeleider boven de afvocropening aanbrengen (11c).
- De bovenste afdekking weer op z'n plek zetten.
- De elektrische aansluiting uitvoeren (12) (zie hoofdstuk "Elektrische aansluiting").
- Veiligheidsaanwijzingen 14
- Algemeen 15
- Bediening van de afzuigkap 16
- Onderhoud 18
- Extra leverbare accessoires .... 21
- Klantenservice 21
- Reparatievoorwaarden 22
- Veiligheidsaanwijzingen
- voor de keukenmeubel-monteur
- voor de gebruiker
- Algemeen
- Gebruik als afzuigkap
- Gebruik als recirculatiekap
- Bediening van de afzuigkap
- Ventilatie
- Controle-inrichting voor vet- en koolfilters
- LED-indicatie vetfilters (F)
- LED-indicatie koolfilter (C)
- Reset verzadigingsindicatie
- Onderhoud
- Reiniging
- Metalen vetfilters
- Demonteren van de metalen vetfilters
- Reinigen met de hand
- Afwasautomaat
- Attentie
- Vervangen van de lamp(en)
- Lamp(en) onder - afb. 5
- Halogeenlampen van max. 20 watt (G4)
- Lamp(en) zijkant - afb. 6
- Lamp(en) boven - afb. 6
- PL-lamp van max. 36 watt (2G11)
- Klantenservice
- Belangrijk!
- Geef zo nauwkeurig mogelijk op:
- Reparatievoorwaarden
- Technische gegevens
- Installatie
- Uitpakken
- Plaats
- Elektrische aansluiting
- Toebehoren/Montagemateriaal
- Montage - afb. 8
Merk : ELECTROLUX
Model : EFC 9490
Categorie : Afzuigkap
