BEDIENUNGSANLEITUNG UC250D MAKITA

1	Hebel
2	Vorderer Handschutz
3	Obergriff
4	Akku
5	Befestigungsose für Karabinerhaken oder Seil
6	Schwert
7	Sägekette
8	Kettenraddeckel
9	Kettenabdeckung
10	Einschaltarretierung
11	Schalter
12	Frontgriff
13	Krallenanschlag (Klauenanschlag)
14	Akkuabdeckung

NEDERLANDS

Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.

Simboli

Werfen Sie Elektrogeräte oder Akkus nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte, 2006/66/EG über Batterien, Akkus sowie verbrauchte Batterien und Akkus und ihre Umsetzung gemäß den Landesgesetzen müssen Elektrogeräte und Akkus, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und einer umweltgerechten Recycling-Einrichtung zugeführten werden.

1	Rote Anzeige	20	Einstellstift	38	Ölstand-Prüffenster (zum
2	Knopf	21	Kleines Loch		Auffüllen des Tanks mit Öl)
3	Akku	22	Anziehen	39	Ölstand-Prüffenster
4	Einschaltarretierung	23	Hebel	40	Untere Führung
5	EIN-/AUS-Schalter	24	Niedrig	41	Fällbereich
6	Vorderer Handschutz	25	Hoch	42	Fällrichtung
7	Verriegeln	26	Schwert	43	Gefahrenzone
8	Entriebeln	27	Sägekette	44	Fluchtweg
9	Einstellschaube	28	Adapter	45	Sägekettenschutz
10	Karabiner	29	Haken		(Kittenabdeckung)
	(Seilbefestigungspunkt)	30	Maschine	46	Vorwärtshub der Feile
11	Anzeigelampen	31	Gürtel	47	1/5 des Feilendurchmessers
12	Taste CHECK	32	Armkabelhakenband	48	Kleine Staubörner oder
13	Geringfügig verschiben	33	Halter		Partikel
14	In Aufrechtstellung bringen	34	Verlägerungskabel	49	Schlitzschaubenzieher
15	Hineindrücken		(Akkuadapter)	50	Sicherungsring
16	LösEN	35	Adapter (Akkuadapter)	51	Verschleißgrenze
17	Kettenraddeckel	36	Öltankverschluss	52	Bürstenhalterkappe
18	Stellrad	37	Öltanköffnung	53	Schraubendreher
19	Kettenrad

TECHNISCHE DATEN

Modell		BUC250		UC250D		BUC300	UC300D
Kettendrehzahl		8,3 m/s (500 m/min)		8,3 m/s (500 m/min)		8,3 m/s (500 m/min)	8,3 m/s (500 m/min)
Schwertlänge		250 mm		250 mm		300 mm	300 mm
Schwerttyp		Umlenk-stern-schwert	Schnitz-schwert	Umlenk-stern-schwert	Schnitz-schwert	Umlenk-stern-schwert	Umlenk-stern-schwert
Sägekette	Typ	91VG/91PX	25AP	91VG/91PX	25AP	90SG	90SG
	Teilung	3/8"	1/4"	3/8"	1/4"	3/8"	3/8"
	Treibsglieder	40	60	40	60	46	46
Zähnezahl		6	9	6	9	6	6
Gesamtlänge		576 mm	589 mm	577 mm	590 mm	626 mm	627 mm
Nettogewicht		4,5 kg		4,5 kg		4,6 kg	4,6 kg
Nennspannung		DC 36 V		DC 36 V		DC 36 V	DC 36 V

Gewicht mit Akku nach EPTA-Verfahren 01/2003

ENE031-2

Vorphesehene Verwendung

Die Maschine ist für das Schneiden von Åsten vorgesehen.

GEA010-1

Allgemeine Sicherheitswarnings für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitswannungen und Anweisungen durch. Eine Missachtung der unter aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

GEB071-6

SICHERHEITSWARNUNGEN FÜR AKLU-KETTENSÄGE

1. Halten Sie alle Körperteile während des Betriebs der Kettensäge von der Sägekette fern. Vergewissern Sie sich vor dem Einschalten der Kettensäge, dass die Sägekette nicht mit irgendem Gegenstand in Berührung ist. Ein Augenblick der Unauf Merksamkeit während des Betriebs von Kettensägen kann dazu führen, dass ihre Kleidung oder Körperteile von der Sägekette erfasst werden.

2. Halten Sie die Kettensäge stets mit ihrer rechten Hand am hinteren Griff und mit ihrer linken Hand am vorderen Griff. Das Halten der Kettensäge mit vertauscher Handhaltung führt zu erhöhter Verletzungsgefahr und ist daher unbedingt zu vermeiden.

3. Das Elektrowerkzeugarf nur an den isolierten Griffflächen gehalten werden, well die Sägekette verdeckte Leitungen berühren kann. Sägeketten, die einen spannungsführenden Draht berühren, machen metallene Teile des Elektrowerkzeugs spannungsführend und konnem den Bediener einen elektrischen Schlag versetzen.

4. Tragen Sie eine Schutzbrille und einen Gehorschutz. Zusätzliche Schutzausrüstung für Kopf, Hände, Beine und Fuß wird empfohlen. Geeignete Schutzkleidung reduziert die Verletzungsgefahr durch fliegende Trümer oder versehentlichen Kontakt mit der Sägekette.
5. Betreiben Sie die Kettensäge nicht in einem Baum. Der Betrieb der Kettensäge in einer Baumkrone kann zu Verletzungen führen.
6. Achten Sie stets auf sicheren Stand, und betreiben Sie die Kettensäge nur, wenn Sie auf einer festen, sicheren und ebenen Fläche stehen. Schlüpfrige oder instabile Standflächen, wie z. B. Leitern, können zu einem Verlust der Balance oder der Kontrolle über die Kettensäge führen.
7. Wenn Sie einen unter Spannung stehenden Ast abschneiden, achtten Sie auf Zurückschnellen. Wenn sich die Spannung in den Holzfasern entländt, kann der unter Spannung stehende Ast die Bediungsperson treffen und/oder die Kettensäge außer Kontrolle bringen.
8. Lassen Sie beim Schneiden von Gestrupp und jungen Bäumen außerste Vorsicht walten. Die dūnnen Äste konnen an der Sägekette hängen bleiben und gegen Sie geschleudert werden oder Sie aus dem Gleichgewicht führen.
9. Tragen Sie die Kettensäge nach dem Ausschalten mit Abstand zu ihrem Körper am vorderen Griff. Bringen Sie zum Transportieren oder Lagern der Kettensäge stets die Schwertschutzhülle an. Sachgemäß Handhabung der Kettensäge reduziert die Wahrscheinlichkeit einer versehentlichen Berührung der umlaufenden Säkekette.
10. Befolgen Sie die Anweisungen für die Schmierung, die Kettenspannung und den Austausch von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reifen oder die Gefahr von Rückschlagen erhöhen.
11. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Fett- und olverschmierte Griffe sind Schlupfrig und verursachen den Verlust der Kontrolle.
12. Schneiden Sie nur Holz. Verwenden Sie die Kettensäge nicht für sichfremde Zwecke. Zum Beispiel: Verwenden Sie die Kettensäge nicht zum Schneiden von Kunststoff, Mauerwerk oder Nicht-Holz-Baumaterial. Der Gebrauch der Kettensäge für sichfremde Zwecke kann zu einer Gefahrensinsuation führen.

13. Ursachen und Verhütung von Rückschlagen:

Rückschläge konnen auftreten, wenn die Nase oder Spitze des Schwerts ein Object berührt, oder wenn sich das Holz schliebt und die Sägekette im Schnitt einklemmt.

Spitzenkontakt kann in manchen Fällen eine plottliche Gegenreaktion verursachen, so dass das Schwert nach oben oder hinten zur Bedienungsperson geschleudert wird.

Durch Einklemmen der Sägekette entlang dem oberen Lauf des Schwerts kann das Schwert zur Bedienungsperson zurückgeschleudert werden.

Jede dieser Reaktionen kann zu einem Verlust der Kontrolle über die Säge und darauf resultierenden schweren Verletzungen führen. Verlassen Sie sich nicht ausschließlich auf die in ihre Säge eingebauten Sicherheitsvorrichtungen. Als Kettensägenbenutzer sollen den sie bestimmte Maßnahmen ergreifen, um ihre Sägarbeiten unfall- und verletzungsfrei zu halten. Rückschlag ist das Resultat falscher Handhabung der Maschine und/oder falscher Arbeitsverfahren oder -bedingungen und kann durch Anwendung der nachstehenden Vorschistsmaßnahmen vermieden werden:

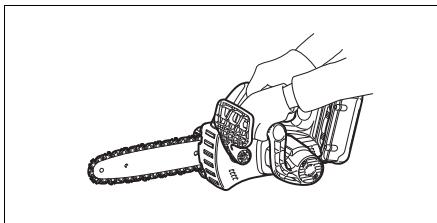

• Halten Sie die Kettensäge beidhändig mit festem Griff, wobei ihre Daumen und Finger die Griffe umschlieben, und positionieren Sie Körper und Arme so, dass Sie Rückschlagkräfte auffangen können. Rückschlagkräfte können durch Treften geeigneter Vorsichtsmaßnahmen von der Bedienungsperson kontrolliert werden. Lassen Sie die Kettensäge nicht los.

011443

• Übernehmen Sie sich nicht, und schneiden Sie nicht oberhalb der Schulterhöhe. Diesträgt zur Verhütung unbeabsichtigten Spitzenkontaktis bei und ermöglicht bessere Kontrolle der Kettensäge in unerwarteten Situationen.
• Verwenden Sie nur vom Hersteller empfohlene Schwerter und Ketten. Ungeeignete Schwerter und Ketten können Kettenbruch und/oder Rückschlag verursachen.

• Befolgen Sie die Herstelleranweisungen zum Scharfen und Warten der Sägekette. Eine Verringerung der Tiefenanschlaghöhe kann zu vermehrten Rückschlagen führen.

• Stellen Sie vor Arbeitsbeginn sicher, dass die Ketensäge in einwandfrei Betriebszustand ist, und dass ihr Zustand den Sicherheitsvorschriften entspricht. Prufen Sie insbesondere, dass:

Die Kettenbremse einwandfrei Funktioniert;
Die Auslaufbremse einwandfrei Funktioniert;
Schwert und Kettenraddeckel korrekt angebracht sind;
Die Kette geschärft und vorschäftsmäßig gespannt worden ist;

1. Schalten Sie die Kettensäge nicht mit noch angebrachtem Kettenschutz ein. Wird die Kettensäge mit noch angebrachtem Kettenschutz eingeschaltet, kann der Kettenschutz nach vom herausgeschleudert werden, was zu Personenverletzungen und Beschädigung von Gegenständen im Umfeld des Bedieners führen kann.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

WARNING:

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

ENC007-7

WICHTIGE SICHERHEITSVORSCHRIFTEN

FÜRAKKU

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerat, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie ein Zerlegendes Akkus.
3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und)sagar einer Explosion.
4. Falls Elektrolyt in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls konnen Sie ihre Sehrkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte)durfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nagel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.

1. Lager Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50^ erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird.
4. Verwenden Sie keinen Akku, der fallen gelassen oder erschüttert wurde.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpf ist.
   Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10^ - 40^ . Lassen Sie einen—heiben Akku abkühlen, bevor Sie ihren laden.
4. Laden Sie den Akku bei längerer Nichtbenutzung alle sechs Monate nach.

FUNKTIONSBESCHREIBUNG

VORSICHT:

• Vergewisern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Ein- und Ausbau des Akkus (Abb. 1)

VORSICHT:

• Schalten Sie stets die Maschine aus, bevor Sie den Akku anbringen oder abnehmer.
• Halten Sie Maschine und Akku beim Anbringen oder Abnehmer des Akkus sicher fest.

Wenn Sie Maschine und Akku nicht sichere festhalten, konnen sie Ihnen aus der Hand rutschen, was zu einer Beschädigung der Maschine und des Akkus und zu Körperverletzungen führen kann.

Ziehen Sie den Akku zum Abnehmen von der Maschine ab, während Sie den Knopf an der Vorderseite des Akkus verschreiben.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sieihn vollständig ein, bis er mit einem hörbaren Klicken einrastet. Falls die rote Anzeige an der Oberseite des Knopfes sightbar ist, ist der Akku-Adapter nicht vollständig verriegelt.

VORSICHT:

• Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sightbar ist. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.
• Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Schalterbetätigung (Abb. 2)

VORSICHT:

Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, dass der EIN-/AUS-Schalter ordnungsgemäß Funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Um eine versehentliche Schalterbetätigung zu verhindern, ist die Maschine mit einer Schalterarreterung ausgestattet.

Zum Einschalten drucken Sie den EIN/AUS-Schalter und gleichzeitige die Schalterarretierung. Zum Ausschalten den EIN/AUS-Schalter loslassen.

Überprüfen der Kettenbremse (Abb. 3)

HINWEIS:

• Falls die Kettensage nicht anlauf, muss die Kettenbremse gelost werden. Ziehen Sie den vorderen Handschutz kräftig zurück, bis Einrasten spürbar ist.

Halten Sie die Kettensäge beim Einsatz mit beiden Händen.

Halten Sie den Obergriff mit der rechten, und den Frontgriff mit der linken Hand. Dabei dürfen Schwert und Kette mit keinem Gegenstand in Berührung sein.

Drucken Sie zuerst die Einschaltarretierung, dann den EIN-/AUS-Schalter.

Die Sägekette lauft sofort an.

Schieben Sie den vorderen Handschutz mit dem Handrücken vorwerts. Die Sägekette muss zum sofortigen Stillstand kommt.

VORSICHT:

• Sollte die Sägekette bei der Durchführung dieser Prüfung nicht那么简单, daß die Säge unter keinen Umständen benutzt werden. Konsultieren Sie eine MAKITA-Reparaturwerkstatt.

Überprüfen der Auslaufbremse

Schalten Sie die Kettensäge ein.

Lassen Sie den EIN-/AUS-Schalter vollkommen los. Die Sägekette muss innerhalb einer Sekunde zum Stillstand kommt.

VORSICH:

• Sollte die Sägekette bei der Durchführung dieser Prüfung nicht innerhalb einer Sekunde zum Stillstandkommen, darf die Säge nicht benutzt werden. Konsultieren Sie eine MAKITA-Reparaturwerkstatt.

Einstellen der Kettenschmierung (Abb. 4)

Die Ölpumpen-Fördermenge kann mit der Einstell-schaube reguliert werden. Verwendten Sie zur Einstellung der Ölmenge den Kombischlüssel.

Karabiner (Seilbefestigungspunkt) (Abb. 5)

Der Karabiner (Seilbefestigungspunkt) dient zum Aufhängen der Maschine. Den Karabiner vor der Benutzung Herausziehen und ein Seil daran anbinden.

Akku-Schutzsystem

Lithium-Ionen-Akkus sind mit einem Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung der Maschine automatisch ab, um die Akku-Lebensdauer zu verlangern.

Die Maschine schaltet sich während des Betriebs automatisch ab, wenn Maschine und/oder Akku einer der folgenden Bedingungen unterliegen:

• Überlastung:

Die Maschine wird auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaunnahme bewirkt.

Lassen Sie in dieser Situation den Ein-Aus-Schalter der Maschine los, und brechen Sie die Arbeit ab, die eine Überlastung der Maschine verursacht hat. Betätigten Sie dann den Ein-Aus-Schalter erneut, um die Maschine wieder zu starten.

Falls die Maschine nicht startet, ist der Akku überhitzt.
Lassen Sie den Akku in dieser Situation abkühlen,
bevor Sie den Ein-Aus-Schalter erneut betätigten.

Niedrige Akkuspannung:

Die Akku-Restkapazität ist zu niedrig, und die Maschine Funktioniert nicht. Nehmen Sie in dieser Situation den Akku ab, und laden Sieihn auf.

Akku-Restkapazitätsanzeige (nur für Modelle mit Akku BL3622A)

Der Akku BL3622A ist mit einer Akku-Restkapazitätsanzeige ausgestattet. (Abb. 6)

Drucken Sie die Taste CHECK, um die Akku-Restkapazität anzuzeigen. Daraufhin leuchten die Anzeigelampen etwa drei Sekunden lang.

Anzeigelampen			Restkapazität
Ein	Aus	Blinkt
E	F		70 bis 100%
			45 bis 70%
			20 bis 45%
			0 bis 20%
			Den Akku aufladen.
			Möglicherweise liegt eine Funktionstörung im Akku vor.

011713

• Wenn nur die unterste Anzeigelampe (neben "E") blinkt oder keine der Anzeigelampen leuchtet, ist die Akkukapazität aufgebraucht, so dass das Akkuwerkzeug nicht Funktioniert. Laden Sie in diesen Fällen den Akku auf, oder tauschen Sie den leeren Akku gegen einen voll aufgeladenen aus.
• Wenn zwei oder mehr Anzeigelampen nach Abschluss des Ladevorgangs nicht leuchten, hat der Akku das Ende seiner Nutzungsdauer erreicht.
• Wenn die oberen und unteren zwei Anzeigelampen abwechselend leuchten, liegt möglicherweise eine Funktionstörung im Akku vor. Kontaktieren Sie ihre ortliche autorisierte Makita-Kundendienstelle.

HINWEIS:

• Wahlend des Gebrauchs oder unmittelbar nach der Benutzung des Akkuwerkzeugs kann die angezeigte Kapazität niedriger als das tatsächliche Ladeniveau sein.
  Abhängig von den Benutzungsbedingungen und der Umgebungstempernat kann die Anzeige gingefüglich von der tatsächlichen Kapazität abweichen.

MONTAGE

VORSICHT:

• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschelt und der Akku abgenommen ist.

Montage bzw. Demontage der Sägekette

VORSICHT:

Vergewissern Sie sich vor der Montage bzw. Demontage der Sägekette stets, dass die Maschine ausgeschaltet und der Akku entfern ist.
- Tragen Sie bei der Montage bzw. Demontage der Sägekette zum Schutz ihrer Höhe Arbeitshandschuhe.

1. Um die Sägekette zu entfernen, den Hebel gingefügig in Pfeilrichtung verschieben, so dass er aus der verriegelten Stellung gelöst werden kann, und dann in Aufrechtstellung bringen, wie in der Abbildung gezeigt. (Abb. 7)
2. Drücken Sie den Hebel hinein, und drehen Sie ihn im gedrucken Zustand entgegen dem Uhrzeigersinn, um die Mutter zu losen, bis sich der Kettenraddeckel ablost. (Durch Hineindrücken wird der Hebel in die Mutter eingepasst.) (Abb. 8)
3. Drehen Sie das Stellrad entgegen dem Uhrzeigersinn, um die Sägekettenspannung zu verringn.
4. Entfernen Sie den Kettenraddeckel.
5. Entfernen Sie die Sägekette und das Schwert von der Kettensäge.
6. Um die Sägekette zu montieren, legen Sie das eine Ende der Sägekette auf die Oberkante des Schwerts und das andere Ende um das Kettenrad. (Abb. 9)

Bringen Sie bzw. die Sägekette so an, wie in der Abbildung gezeigt, weil sie sich in Pfeilrichtung dreht.

1. Legen Sie das Schwert auf die Kettensäge.
2. Drehen Sie das Stellrad entgegen dem Uhrzeigersinn, um den Einstellstift in Pfeilrichtung zu schieben. (Abb. 10)
3. Setzen Sie den Kettensraddeckel auf die Kettensäge, so dass der Einstellstift in einem der kleinen Lächer des Schwerts ruht. (Abb. 11)
4. Drücken Sie den Hebel hinein, und drehen Sieihn in gedrücktem Zustand vollständig im Uhrzeigersinn, um die Mutter anzuziehen. Drehen Sieihn dann um etwa eine Viertelumdrehung entgegen dem Uhrzeigersinn, um die Mutter gingefug zu lockern. (Abb. 12)

Einstellen der Sägekettenspannung

Die Sägekette kann sich nach vieni Betriebsstunden lockern. Überprüfen Sie davon die Sägekettenspannung von Zeit zu Zeit vor dem Gebrauch. (Abb. 13)

Bringen Sie den Hebel in die Aufrechtstellung.

Drücken Sie den Hebel hinein. Drehen Sie den Hebel in gedrücktem Zustand um eine Viertelumdrehung entgegen dem Uhreigersinn, um die Mutter gingfugig zu lockern. (Durch Hineindrücken wird der Hebel in die Mutter eingepasst.) (Abb. 14)

Drehen Sie das Stellrad, um die Sägekettenspannung einzustellen. Fassen Sie die Sägekette in der Mitte des Schwerts, und haben Sie sie hoch. Der Spalt zwischen dem Schwert und dem Zugübel der Sägekette sollen ca. 2 - 4mm betragen. Betragt der Spalt nicht ca. 2 - 4mm , drehen Sie das Stellrad, welches das Schwert sichert, geringfällig. Nehmen Sie damit die Einstellung vor, während die Spitze des Schwerts geringfällig nach oben zeigt. (Abb. 15)

Drehen Sie den hineingedrückten Hebel vollständig im Uhrzeigersinn, um die Mutter festzuziehen. (Abb. 16)

Bringen Sie den Hebel wieder in seine Ausgangsstellung. (Abb. 17)

VORSICHT:

• Eine übermögige hohe Spannung der Sägekette kann zu einem Bruch der Sägekette, Verschleiß des Schwerts und Bruch des Stellrads führen.
• Die Montage bzw. Demontage der Sägekette solle an einem sauberen Ort, der frei von Sägemehl und dergleichen ist, durchgeführt werden.

Akkuadapter (Zubehör) (Abb. 18 u. 19)

VORSICHT:

-itte lessen Sie vor der Benutzung des Akkuadapters alle Anweisungen bezüglich akkubetriebener Maschinen.
- Um einen Akku zu laden, nehmen Sieihn zuerst vom Akkuadapter ab, und laden Sieihn dann. Der Akku dar nicht während der Benutzung des Akkuadapters geladen werden.

Anbringen und Abnehmer des Akkuadapters

• Schalten Sie die Maschine stets aus, bevor Sie den Akkuadapter anbringen oder abnehmer.
• Ziehen Sie den Akkuadapter zum Abnehmen von der Maschine ab, während Sie den Knopf am Adapter drücken.
• Richten Sie zum Anbringen des Akkuadapters dessen Führungsfeder auf die Nut im Gehäuse aus, und schiben Sie den Akkuadapter hinein. Schiebern Sieihn vollständig ein, bis er mit einem hörbaren Klichen einrastet. Falls die rote Anzeige an der Oberseite des Knopfes sightbar ist, ist der Akkuadapter nicht vollständig verriegelt.

VORSICH:

• Schieben Sie den Akkuadapter stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sightbar ist. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletten.
• Unterlassen Sie Gewaltanwendung beim Anbringen des Akkuadapters. Falls der Akkuadapter nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.
• Das Verfahren zum Abnehmer oder Anbringen eines Akkus vom bzw. am Akkuadapter ist das gleiche wie beim Abnehmer oder Anbringen von bzw. an einer Maschine.
• Drücken Sie den Haken sicher bis zum Anschlag nach unten, wenn der Akkuadapter an einem Gürtel oder einem ähnlichen Object eingehigt ist.

Armkabelhaken (Zubehor) (Abb. 20)

VORSICH:

• Befestigen Sie den Halter des Armkabelhakens nur am Verlängerungskabel. Anderenfalls kann es zu einem Unfall oder Verletzungen kommt.

Die Verwendung des Armkabelhakens tragt dazu bei, die Gefahr des versehentlichen Abschneidens des Verlangerungskabels, verursacht durch Lockerheit des Verlangerungskabels, zu minimieren.

Legen Sie das Armkabelhakenband sicher um ihren Arm, und führen Sie das Veränderungskabel durch den Halter. Die Länge des Armkabelhakenbands ist einstellbar.

HINWEIS:

• Führn Sie das Verlängerungskabel nicht durch das Band.
• Öffnen Sie den Halter nicht gewaltsam. Anderenfalls kann eine Ablenkung und Beschädigung verursacht werden.

BETRIEB

Schmierung (Abb. 21)

Die Sägekette wird während des Betriebs der Maschine automatisch geschmiert.

Überprüfen Sie die im Öltank verbleibende Ölmenge durch das Ölstand-Prüffernster.

Um denTank aufzufullen, entfernen Sie die Kappe von der Oltanköffnung. Das Fassungsvermögen des Oltanks betragt 85 ml.

Schrauben Sie nach dem Auffullen des Öltanks stets die mitgelieferte Öltankverschluss auf die Kettensäge.

VORSICHT:

• Wenn Sie die Kettensäge zum ersten Mal mit Öl füssen oder den vollig leeren Öltank auflüssen, führen Sie Öl bis zur Unterkanie des Einfullstutzens ein. Anderenfalls kann die Ölzuführung beeinträchtigt werden.
• Als Sägekettenöl verwenden Sie exklusives Öl für Makita-Kettensägen oder auf dem Markt erhältliches Öl.
• Verwenden Sie keinesfalls Öl, das Staub und Fremdkörper enthalt, oder leichtflüchtiges Öl.
• Verwenden Sie zum Beschneiden von Bäumen botanisches Öl. Mineralöl kann Bäume schädigen.
• Üben Sie beim Beschneiden von Bäumen niemals Druck auf die Kettensäge aus.
• Vergewissern Sie sich vor dem Ausschneiden, dass die mitgelieferte Öltankverschluss angebracht ist.

Halten Sie die Kettensäge vom Baum abgewandt. Starten Sie die Säge, und warten Sie, bis eine angemessene Schmierung der Sägekette erreicht ist.

Bringen Sie die untere Führung vor dem Einsatz mit dem zu schneidenden Ast in Berührung. Wird der Schnitt ausgeführht, ohne die untere Führung mit dem Ast in Berührung zu bringen, kann das Schwert flattern, was zu einer Verletzung der Bedienungsperson führen kann.

Sagen Sie das zu schneidende Holz durch einfache Abwärtsbewegung. (Abb. 22)

ARBEITEN MIT DER KETTENSÄGE

Anfänger sollenen, als minimale Übung, Rundholzstämme auf einem Sagebock oder einem Gestell schneiden.

Entasten

VORSICHT:

• Führn Sie die Kettensäge so, dass sich kein Körperspiel im verlangerten Schwenkbereich der Sägekette befindet.
• Bei jeder Arbeit ist die Kettensäge mit beiden Händen festzuhalten, nur so kann sie jederzeit sicher geführt werden.
• Beugen Sie sich beim Betrieb nicht zuweit vor. Achten Sie bei der Arbeit stets auf sicheren Stand.

Bringen Sie die untere Führung vor dem Einsatz mit dem zu schneidenden Ast in Berührung. Wird der Schnitt ausgeführht, ohne die untere Führung mit dem Ast in Berührung zu bringen, kann das Schwert flattern, was zu einer Verletzung der Bedienungsperson führen kann. (Abb. 23)

Holz unter Spannung muss immer zuerst auf der Druck-seite eingeschnitten werden. Erst dann kann der Trennschnitt auf der Zugseite erfolgen. (Abb. 24)

Wird der Trennschnitt auf der Druckseite durchgefuhrt, kann der Ast mit der Sägekette in Berührung kommt und sie einklommen. Ohne Vorschmitt kann der Ast beim Trennschnitt auf der Zugseite splittern. (Abb. 25)

Wenn das Holz nicht in einem Arbeitsgang gesagt werden kann:

Setzen Sie das Sagen unter leichter Druckausübung auf den Griff fort und ziehen Sie die Kettensäge gingfugig zurück; dann setzen Sie die Zackenleiste etwas tiefer an und beenden Sie den Schnitt durch Anheben des Griffes. (Abb. 26)

Ablängen

Um Ablangschnitte auszuführen, drücken Sie den Krallenanschlag gegen das zu schneidende Holz, wie in der Abbildung gezeigt. (Abf. 27)

Sagen Sie mit laufender Sägekette in das Holz, wobei Sie die Säge mit dem Obergriff anheben und mit dem Frontgriff führen.

Verwenden Sie den Krallenanschlag als Drehpunkt.

Setzen Sie den Schnitt fort, indem Sie leichten Druck auf den Frontgriff ausübten und die Säge geringfügig zurückziehen. Schiebern Sie den Krallenanschlag weiter am Holz hinunter, und haben Sie den Frontgriff ernut an.

Wenn Sie mehrere Schnitte ausführten, schalten Sie die Kettensäge zwischen den Schnitten aus.

VORSICHT:

• Wird die Oberkante des Schwerts zum Schneiden verwendet, kann die Kettensäge in ihre Richtung abgelenkt werden, falls die Kette eingeklemmt wird. Schneiden Sie aus thisem Grund mit der Unterkante, so dass die Säge von Ihr Hem Korper weg abgelenkt wird. (Abb. 28)

Schneiden Sie unter Spannung stehendes Holz zuerst auf der Druckseite (A) ein.

Machen Sie dann den Endschnitt auf der Spannungssiete (B). Dadurch wird Einklemmen des Schwerts verhindert. (Abb. 29)

Entasten

VORSICHT:

• Entasten darf nur von geschulten Personen durchgeführt werden. Es besteht die Gefahr von Rückschlagen.

Stützen Sie die Kettensäge beim Entasten nach Möglichkeit am Stamm ab. Schneiden Sie nicht mit der Schwertspitze, weil damit Rückschlaggefahr besteht.

Beachten Sie entsprechers unter Spannung stehende Åste.
Trennen Sie frei hangende Åste nicht von unten durch.

Stellen Sie sich beim Entasten nicht auf den gefällten Stamm.

Aushohlschnittte und Schnitte parallel zur Faserrichtung

VORSICHT:

• Aushohlschnittte und Schnitte parallel zur Faserrichtung)durenur von besondere geschalten Personen ausgefuhlert werden. Es besteht Verletzungsgefahr durch Ruckschlage.

Führn Sie Schnitte parallel zur Faserrichtung mit möglichst flachem Winkel durch. Führn Sie den Schnitt äußert vorsichtig aus, da der Krallenanschlag nicht benutzt werden kann. (Abb. 30)

Fallen

VORSICHT:

• Fällen darf nur von geschulten Personen durchgeführt werden. Die Arbeit ist gefährlich.

Beachten Sie die örtlichen Vorschriften, wenn Sie einen Baum fällen möchten.

• Bevor Sie mit dem Fällen beginnen, stellen Sie Folgendes sicher: (Abb. 31)

(1) Nur mit dem Fälle beschäftigte Personen dürfen sich in der Höhe aufhalten.
(2) Für jeder beteiligte Person ist eine unbehinderte Rückweiche über einen Bereich von ungebahr 45^ auf beiden Seiten der Fällachse vorhanden. Berücksichtigten Sie die zusätzliche Gefahr des Stolperns über elektrische Kabel.
(3) Der Stammfuß ist frei von Fremdkörpersn, Wurzel und Åsten.
(4) Keine Personen oder Gegenstände sind auf einer Entfernung von 2 1/2 Baumlängen in Fallrichtung des Baums vorhanden.

• Beachten Sie Folgendes in Bezug auf den jeweiligen Baum:

• Neigungsrichtung,

• Lose oder)durre Aste,
• Höhe des Baums,
• Naturlicher Überhang,

• Ob der Baum morsch ist oder nicht.

• Berücksichtigten Sie die Windgeschwindigkeit und Windrichtung. Führen Sie keine Fällarbeiten bei stark bösem Wind aus.

• Beischneiden von Wurzelanlaufen: Beginnen Sie mit den größten Anlaufen. Machen Sie zuerst den vertikalen, dann den horizontalen Schnitt. (Abb. 32)
• Schneiden Sie einen Fallkerb: Der Fallkerb bestimmt die Fallrichtung des Baums und führt den Baum. Er wird auf der Seite angelegt, in deren Richtung der Baum fallen soll. Schneiden Sie den Fallkerb so dicht wie möglich über dem Boden. Schneiden Sie zuerst die Kerbsohle bis zu einer Tiefe von 1/5 - 1/3 des Stammdurchmessers. Machen Sie den Fallkerb nicht zu groß. Schneiden Sie dann das Kerbdach.
• Schneiden Sie Korrekturen des Fallkerbs über seine ganze Breite.
• Legen Sie den Fällschnitt etwas hörher als die Kerbsohle des Fallkerbs an. Der Fällschnitt muss genau horizontal ausgeführrt werden. Lassen Sie ungebehr 1/10 des Stammdurchmessers zwischen Fällschnitt und Fallkerb stehen.

Die Holzfasern im ungeschrittenen Stammteil fungieren als Scharnier. Schneiden Sie die Fasern unter keinen Umständen sofort durch, weil sonst der Baum unkontrolliert fällt. Führen Sie Keile rechtzeitig in den Fällschnitt ein. (Abb. 33)

• Nur Keile aus Kunststoff oder Aluminium werden verwendet, um den Fällschnitt offen zu halten. Die Verwendung von Eisenkeilen ist verboten.
• Stehen Sie seitlich vom fallenden Baum. Halten Sie den Bereich hinter dem fallenden Baum bis zu einem Winkel von 45^ auf beiden Seiten der Baumachse frei (siehe die Abbildung "Fällbereich" (Abb. 31)). Achten Sie auf herunterfallende Åste.
• Bei Bedarf sollte eine Rückweiche geplant und geräumt werden, bevor die Schnitte begonnen werden. Die Rückweiche sollte sich schrag zur Rückseite der erwarteten Fallinie erstrecken, wie in der Abbildung dargestellt. (Abb. 34)

Transport (Abb. 35)

Entfernen Sie stets den Akku aus der Maschine und schützen Sie das Schwert mit dem Sägekettenschutz, bevor Sie die Maschine transportieren. Die Kontaktschutzkappe auf den Akku setzen.

WARTUNG

VORSICHT:

• Vergewissern Sie sich vor der Durchführung von Inspektionen oder Wartungsarbeiten stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.
• Tragen Sie beim Ausführren von Überprüfungs- und Instandhaltungsarbeiten unbedingt Arbeitschandschuhe.
• Verwendten Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Scharfen der Sägekette

VORSICHT:

• Nehmen Sie stets den Akku ab, und tragen Sie Schutzhandschuhe, wenn Sie Arbeiten an der Sägekette ausfuhren.

Scharfen Sie die Sägekette, wenn:

• beim Schneiden von feuchtem Holz mehliges Sagemehl erzeugt wird.
• die Kette selbst bei Ausübung starken Drucks nur schwach in das Holz eindringt.
• die Schnittkante sightbar beschädigt ist.
• die Säge im Holz nach links oder rechtszieht. Der Grund für diese Verhalten ist ungleichmäßige Schärfung der Sägekette, oder einseitige Beschädigung. (Abb. 36)

Scharfen Sie die Sägekette halten, aber tragen Sie jeder Mal nur weniger Material ab.

Zwei bis drei Hiebe mit einer Feile sind gewöhnlich für eine routinemäßige Nachscharfung ausreichend. Wenn die Sägekette mehrmals nachgeschäft worden ist, lessen Sie sie bei einer MAKITA-Reparaturwerkstatt schären.

Feile und Feilenführung

• Verwenden Sie eine spezielle Rundfeile (Sonderzube-hör) zum Scharfen.

• Sägekettentyp 91VG und 91PX: Sägeketten-Rundfeile, Durchmesser 4,0 mm

• Säkeg Kettenotyp 90SG: Säkeg Ketten-Rundfeile, Durchmesser 4,5 mm

• Nur beim Vorwartshub der Feile sollte Material abgetragen werden. Heben Sie die Feile beim Rückwartshub vom Material ab.

• Schäfen Sie den kürzesten Zahn zuerst. Die Länge these Zahns dient dann als Sollmaß für alle übrigen Hobelzahne der Sägekette.
• Führn Sie die Feile, wie in der Abbildung gezeigt. (Abb. 37)
  Die Feile kann leichter gefuhr werden, wenn ein Feilenhalter (Zubehor) verwendet wird. Der Feilenhalter weist Markierungen für den korrekten Scharfungswinkel von 30^ auf (die Markierungen parallel zur Sägekette ausrichten) und begrenzt die Eindringtiefe (auf 4/5 des Feilendurchmessers).

Führn Sie die Feile, wie in der Abbildung gezeigt.

(Abb. 38)

• Überprüfen Sie nach dem Schärfen der Kette die Höhe des Tiefenanschlags mithilfe der Kettenmesslehre (Sonderzubehor).
• Entfernen Sie etwaige Rauigkeiten, wie Klein auch immer, mit einer speziellen Flachfeile (Sonderzubehr).
• Runden Sie die Vorderkante des Tiefenanschlags erneut ab.
• Waschen Sie Staub und Partikel nach der Einstellung der Höhe des Tiefenanschlags von der Sägekette ab.

Reinigen des Schwert (Abb. 39)

Späne und Sägemehl sammeln sich in der Führungsnut des Schwert. Der Öfluss wird dadurch befindiert und der Lauf der Sägekette erschwert. Achten Sie beim Schäften oder Auswechseln der Sägekette stets darauf, Späne und Sägemehl mit einer geeigneten Maschine zu reinigen.

Reinigen der Olauslassöffnung

Kleine Staubpartikel oder Fremdkörper können sich während des Betriebs in der Olauslassöffnung ansammeln.

These konnen den Öfluss behindern und unzureichende Schmierung auf der ganzen Sägekette verursachen.

Wenn schlechte Ölzufuhr an der Oberseite des Schwerts auftritt, reinigen Sie die Ölauslassöffnung wie folgt.

Nehmen Sie den Akku von der Maschine ab.

Entfernen Sie den Kettenraddeckel und die Sägekette von der Maschine. (Siehe den Abschnitt "Montage bzw. Demontage der Sägekette")

Entfernen Sie keine Staubkörner oder Partikel mit einem Schlitzschraubenzieher mit schmalem Schaft oder dergleichen. (Abb. 40)

Setzen Sie den Akku in die Maschine ein.

Betätigen Sie den Ein-/Aus-Schalter, um abgelagerte Staubpartikel oder Körper durch Ablassen des Kettenöls aus der Ölauslassöffnung aussuchswemmen.

(Abb. 41)

Nehmen Sie den Akku von der Maschine ab.

Montieren Sie den Kettenraddeckel und die Sägekette wieder an der Maschine.

Auswechseln des Kettenrads (Abb. 42 u. 43)

Bevor Sie eine neue Sägekette anbringen, überprüfen Sie den Zustand des Kettenrads.

VORSICHT:

• Ein verschlissenes Kettenrad beschädigt eine neue Sagekette. Wechseln Sie in thisem Fall das Kettenrad aus. Das Kettenrad muss so montiert werden, dass es immer gemäß der Abbildung ausgerichtet ist.

Bringen Sie beim Auswechseln des Kettenrads stets einen neuen Sicherungsring an.

Auswechseln der Kohlebürsten (Abb.44 u. 45)

Die Kohlebürsten müssen regelmäßig entfernrt und überprüft werden. Wenn sie bis zur Verschleibgrenze abgenutzt sind, müssen sie erneuert werden. Halten Sie die Kohlebürsten stets sauer, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollen gleichzeitig erneuert werden. Verwenden Sie nur identische Kohlebürsten.

Drehen Sie die Bürstenhalterkappen mit einem Schraubendreher hersa. Nehmen Sie die abgenutzten Kohlebürsten hersa, setzen Sie die neuen ein, und drehen Sie dann die Bürstenhalterkappen wieder ein.

Lagern der Maschine

Reinigen Sie die Maschine vor der Lagerung. Entfernen Sie etwaige Spane und Sagemehl von der Maschine, nachdem Sie den Kettenraddeckel abmontiert haben.

Lassen Sie die Maschine nach der Reinigung unter Nulllast laufen, um die Sagekette und das Schwert zu schmieren.

Schützen Sie das Schwert mit dem Sägekettenschutz.

Entleeren Sie den Öltank, und lagern Sie die Kettensäge.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT这点es Products zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführten werden.

SONDERZUBEHÖR

VORSICHT:

• Die folgenden Zubehrönteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschrieben Makita-Maschine empfehlen. Die Verwendung anderer Zubehrönteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwendten Sie Zubehrönteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zube-horteile benöttigen, wenden Sie sichitten an ihre Makita-Kundendienststände.

• Original-Makita-Akku und -Ladegerät

Sägekette

Sagekettenschutz

• Komplettes Schwert

• Feile

• Maschinentasche

• Akkuadapter

• Armkabelhaken (zusammen mit dem Akkuadapter zu verwenden)

HINWEIS:

• Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

Gerausch

Typischer A-bewerteter Gerauschpegel ermittelt gemäß EN60745:

Schaldruckpegel (_pA) : 87,3 dB (A)

Schalleistungspegel (LwA): 95,3 dB (A)

Ungewissheit (K): 3,0 dB (A)

Gehorschutz tragen

ENG900-1

Vibration

Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745:

Modell BUC250, UC250D

Arbeitsmodus: Schneiden von Holz

Vibrationsemission (a_h) .. 7,0~m / s^2

Ungewissheit (K): 1,6 m/s²

Modell BUC300, UC300D

Arbeitsmodus: Schneiden von Holz

Vibrationsemission (a_h) .. 6,3m / s^2

Ungewissheit (K): 1,5 m/s²

ENG901-1

• Der angegebene Vibrationsemissionswert wurde im Einklang mit der Standardprümfmethode gemessen und kann für den Vergleich zwischen Maschinen herangezogen werden.
• Der angegebene Vibrationsemissionswert kann auch für eine Verbewertung des Gefährungsgrads verwendet werden.

WARNING:

Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise der Maschine vom angegebenen Emissionswert abweichen.
- Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gebährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten der Maschine zusätzlich zur Betriebszeit).

Nur fur europäische Länder

EG-Übereinstimmungserklarung

Wir, die Firma Makita als verantwortlicher Hersteller, erklaren, dass die folgende(n) Makita-Maschine(n):

Bezeichnung der Maschine:

Akku-Kettensäge

Modell-Nr./ Typ: BUC250, UC250D, BUC300, UC300D

Technische Daten: Siehe Tabelle "TECHNISCHE DATEN".

der Serienproduktion entstammen und

den folgenden europäischen Richtlinien entsprechen:

2000/14/EG, 2006/42/EG

und gemäß den folgenden Standards oder standardisierten Dokumenten hergestellt werden:

EN60745

Die Zertifikat-Nr. 4811008.12010 der EG-Typenprüfung

Die EG-Typesprüfung gemäß 2006/42/EG wurde durchgeführct von:

DEKRA Testing and Certification GmbH

Enderstrasse 92b

01277 Dresden

Deutschland

Identifizierungs-Nr. 2140

Die technische Dokumentation befindet sich im Bestand von:

Makita International Europe Ltd.

Technische Abteilung,

Das von der Richtlinie 2000/14/EG geforderte Konformitätsbewertungsverfahren war in Übereinstimmung mit Anhang V.

Gemessener Schalleistungspegel: 95,2 dB (A)

Garantierter Schalleistungspegel: 98,0 dB (A)

31.7.2012

Tomoyasu Kato

Direktor

Makita Corporation

Zet de hendel rechtep.

Technische gegevens:zie de tabel "TECHNISCHE GEGEVENS".

De technische documentation wird bewaard door:

Makita International Europe Ltd.

Technische afdeling,

NEPIRPAH AIEITOYPRIA

PiPO2OXH:
