BEDIENUNGSANLEITUNG PPO-E04 OLYMPUS

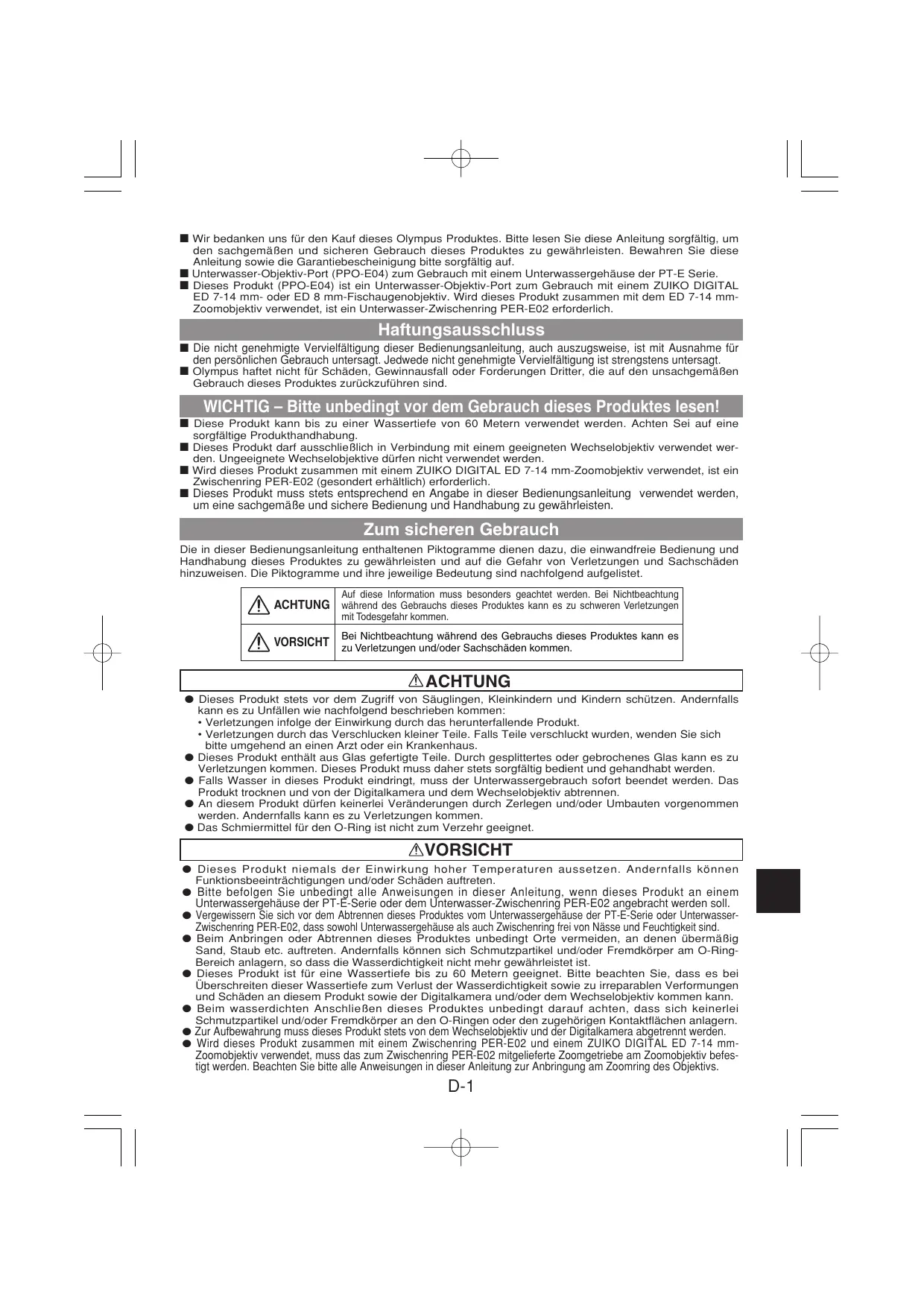

■ Wir bedanken uns für den Kauf dieses Olympus Produktes. Bitte lesen Sie diese Anleitung sorgfältig, um den sachgemäßen und sicheren Gebrauch dieses Produktes zu gewährleisten. Bewahren Sie diese Anleitung sowie die Garantiebescheinigung bitte sorgfältig auf.
■ Unterwasser-Objektiv-Port (PPO-E04) zum Gebrauch mit einem Unterwassergehäuse der PT-E Serie.
■ Dieses Produkt (PPO-E04) ist ein Unterwasser-Objektiv-Port zum Gebrauch mit einem ZUIKO DIGITAL ED 7-14 mm- oder ED 8 mm-Fischaugenobjektiv. Wird dieses Produkt zusammen mit dem ED 7-14 mm-Zoomobjektiv verwendet, ist ein Unterwasser-Zwischenring PER-E02 erforderlich.

Haftungsausschluss

■ Die nicht genehmigte Vervielfältigung dieser Bedienungsanleitung, auch auszugsweise, ist mit Ausnahme für den persönlichen Gebrauch untersagt. Jedwede nicht genehmigte Vervielfältigung ist strengstens untersagt.
■ Olympus haftet nicht für Schäden, Gewinnausfall oder Forderungen Dritter, die auf den unsachgemäßen Gebrauch dieses Produktes zurückzuführen sind.

WICHTIG – Bitte unbedingt vor dem Gebrauch dieses Produktes lesen!

Diese Produkt kann bis zu einer Wassertiefe von 60 Metern verwendet werden. Achten Sei auf eine sorgfältige Produkthandhabung.
■ Dieses Produkt darf ausschließlich in Verbindung mit einem geeigneten Wechselobjektiv verwendet werden. Ungeeignete Wechselobjektive dürfen nicht verwendet werden.
Wird dieses Produkt zusammen mit einem ZUIKO DIGITAL ED 7-14 mm-Zoomobjektiv verwendet, ist ein Zwischenring PER-E02 (gesondert erhältlich) erforderlich.
■ Dieses Produkt muss stets entsprechend en Angabe in dieser Bedienungsanleitung verwendet werden, um eine sachgemäße und sichere Bedienung und Handhabung zu gewährleisten.

Zum sicheren Gebrauch

Die in dieser Bedienungsanleitung enthaltenen Piktogramme dienen dazu, die einwandfreie Bedienung und Handhabung dieses Produktes zu gewährleisten und auf die Gefahr von Verletzungen und Sachschäden hinzuweisen. Die Piktogramme und ihre jeweilige Bedeutung sind nachfolgend aufgelistet.

ACHTUNG	Auf diese Information muss besonders geachtet werden. Bei Nichtbeachtung während des Gebrauchs dieses Produktes kann es zu schweren Verletzungen mit Todesgefahr kommen.
VORSICHT	Bei Nichtbeachtung während des Gebrauchs dieses Produktes kann es zu Verletzungen und/oder Sachschäden kommen.

⚠️ ACHTUNG

• Dieses Produkt stets vor dem Zugriff von Säuglingen, Kleinkindern und Kindern schützen. Andernfalls kann es zu Unfällen wie nachfolgend beschrieben kommen:
• Verletzungen infolge der Einwirkung durch das herunterfallende Produkt.
• Verletzungen durch das Verschlucken kleiner Teile. Falls Teile verschluckt wurden, wenden Sie sich bitte umgehend an einen Arzt oder ein Krankenhaus.
• Dieses Produkt enthält aus Glas gefertigte Teile. Durch gesplittertes oder gebrochenes Glas kann es zu Verletzungen kommen. Dieses Produkt muss daher stets sorgfältig bedient und gehandhabt werden.
• Falls Wasser in dieses Produkt eindringt, muss der Unterwassergebrauch sofort beendet werden. Das Produkt trocknen und von der Digitalkamera und dem Wechselobjektiv abtrennen.
• An diesem Produkt dürfen keinerlei Veränderungen durch Zerlegen und/oder Umbauten vorgenommen werden. Andernfalls kann es zu Verletzungen kommen.
  ● Das Schmiermittel für den O-Ring ist nicht zum Verzehr geeignet.

⚠ VORSICHT

• Dieses Produkt niemals der Einwirkung hoher Temperaturen aussetzen. Andernfalls können Funktionsbeeinträchtigungen und/oder Schäden auftreten.
• Bitte befolgen Sie unbedingt alle Anweisungen in dieser Anleitung, wenn dieses Produkt an einem Unterwassergehäuse der PT-E-Serie oder dem Unterwasser-Zwischenring PER-E02 angebracht werden soll.
• Vergewissern Sie sich vor dem Abtrennen dieses Produktes vom Unterwassergehäuse der PT-E-Serie oder Unterwasser-Zwischenring PER-E02, dass sowohl Unterwassergehäuse als auch Zwischenring frei von Nässe und Feuchtigkeit sind.
• Beim Anbringen oder Abtrennen dieses Produktes unbedingt Orte vermeiden, an denen übermäßig Sand, Staub etc. auftreten. Andernfalls können sich Schmutzpartikel und/oder Fremdkörper am O-Ring-Bereich anlagern, so dass die Wasserdichtigkeit nicht mehr gewährleistet ist.
• Dieses Produkt ist für eine Wassertiefe bis zu 60 Metern geeignet. Bitte beachten Sie, dass es bei Überschreiten dieser Wassertiefe zum Verlust der Wasserdichtigkeit sowie zu irreparablen Verformungen und Schäden an diesem Produkt sowie der Digitalkamera und/oder dem Wechselobjektiv kommen kann.
• Beim wasserdichten Anschließen dieses Produktes unbedingt darauf achten, dass sich keinerlei Schmutzpartikel und/oder Fremdkörper an den O-Ringen oder den zugehörigen Kontaktflächen anlagern.
• Zur Aufbewahrung muss dieses Produkt stets von dem Wechselobjektiv und der Digitalkamera abgetrennt werden.
• Wird dieses Produkt zusammen mit einem Zwischenring PER-E02 und einem ZUIKO DIGITAL ED 7-14 mm-Zoomobjektiv verwendet, muss das zum Zwischenring PER-E02 mitgelieferte Zoomgetriebe am Zoomobjektiv befestigt werden. Beachten Sie bitte alle Anweisungen in dieser Anleitung zur Anbringung am Zoomring des Objektivs.

1 Bezeichnung der Teile

① PPO-E04 Gehäuse
② Silikon O-Ring (POL-E101)
③ Vordere Kappe
④ Hintere Kappe
⑤ Gegenlichtblende
⑥ Schmiermittel für Silikon-O-Ring
⑦ Keil zum Lösen des O-Rings
⑧ Klemmschrauben für Gegenlichtblende (x4)
⑨ Klemmschraubenschlüssel

2 Anbringen von PPO-E04 am Unterwassergehäuse

Dieser Abschnitt beschreibt, wie Sie dieses Produkt und ein geeignetes Objektiv an einem Unterwassergehäuse der PT-E-Serie anbringen. Vor der Anbringung zunächst sicherstellen, dass der O-Ring und das Schraubgewinde von PPO-E04 sowie die O-Ring-Kontaktfläche und die Port-Schraubfassung des Unterwassergehäuses frei von Schmutzpartikeln und Fremdkörpern sind. Tragen Sie dann eine dünne Schicht des mitgelieferten O-Ring-Schmiermittels sorgfältig auf diese Teile und Bereiche auf.

1) Bei Gebrauch des ZUIKO DIGITAL ED 8 mm-Fischaugenobjektivs

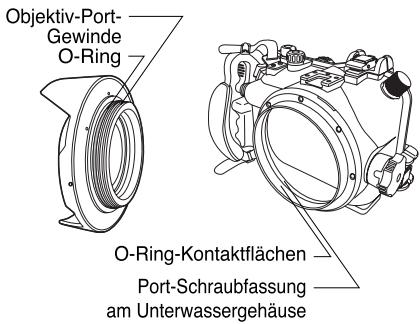

Mit dem Silikonfett zu behandelnde Bereiche

Objektiv-Port-Gewinde O-Ring O-Ring-Kontaktflächen Port-Schraubfassung am Unterwassergehäuse

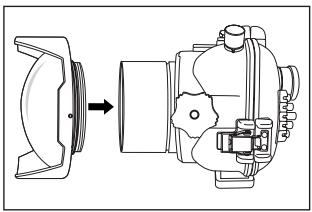

① Richten Sie das Schraubgewinde von PPO-E04 auf die Schraubfassung des Unterwassergehäuses der PT-E-Serie aus.
② Halten Sie mit einer Hand das Unterwassergehäuse der PT-E-Serie fest, fassen Sie mit der anderen Hand die Gegenlichtblende von Objektiv-Port PPO-E04 und schrauben Sie diesen dann im Uhrzeigersinn an der Port-Schraubfassung des Unterwassergehäuses fest.
③ Beim Festschrauben von PPO-E04 erhöht sich der Drehwiderstand. Achten Sie darauf, den Port bis zum Anschlag festzuschrauben, so dass zwischen der Schraubfassung des Unterwassergehäuses und dem Schraubgewinde von PPO-E04 keine Lücke erkennbar ist. Falls der Drehwiderstand zu hoch ist, tragen Sie nochmals eine dünne Schicht auf die oben gezeigten Bereiche auf.

Festschrauben, bis keine Lücke mehr erkennbar ist.

2) Bei Gebrauch des ZUIKO DIGITAL ED 7-14 mm-Fischaugenobjektivs

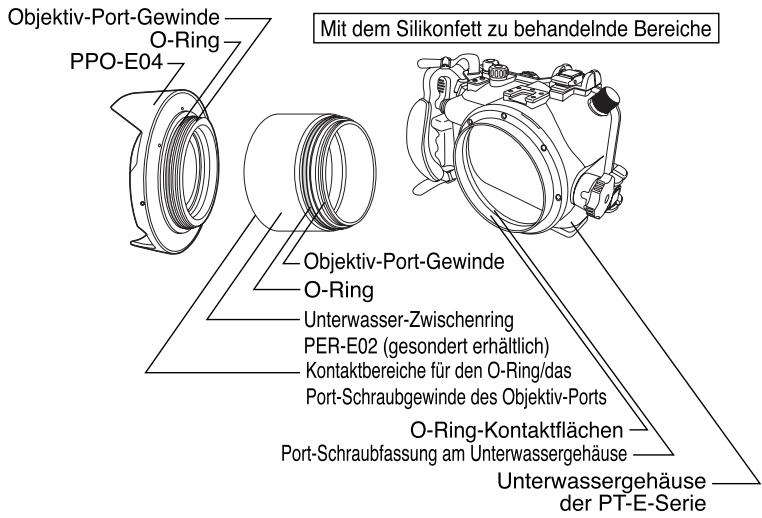

Objektiv-Port-Gewinde O-Ring PPO-E04 Mit dem Silikonfett zu behandelnde Bereiche Objektiv-Port-Gewinde O-Ring Unterwasser-Zwischenring PER-E02 (gesondert erhältlich) Kontaktbereiche für den O-Ring/das Port-Schraubgewinde des Objektiv-Ports O-Ring-Kontaktflächen Port-Schraubfassung am Unterwassergehäuse Unterwassergehäuse der PT-E-Serie

Wird dieses Produkt zusammen mit einem ZUIKO DIGITAL ED 7-14 mm-Zoomobjektiv verwendet, ist ein Zwischenring PER-E02 (gesondert erhältlich) erforderlich, der zwischen PPO-E04 und dem Unterwassergehäuse der PT-E-Serie montiert werden muss. Vor der Anbringung zunächst sicherstellen, dass die O-Ringe, O-Ring-Kontaktflächen, Schraubgewinde und Port-Schraubfassungen frei von Schmutzpartikeln und Fremdkörpern sind. Tragen Sie dann eine dünne Schicht des mitgelieferten O-Ring-Schmiermittels sorgfältig auf diese Teile und Bereiche auf.

① Richten Sie das Schraubgewinde von PER-E02 auf die Schraubfassung des Unterwassergehäuses der PT-E-Serie aus.
② Halten Sie mit einer Hand das Unterwassergehäuse der PT-E-Serie fest, umfassen Sie mit der anderen Hand den PER-E02 Zwischenring und schrauben Sie diesen dann im Uhrzeigersinn an der Port-Schraubfassung des Unterwassergehäuses fest.
③ Beim Festschrauben von PER-E02 erhöht sich der Drehwiderstand. Achten Sie darauf, den Zwischenring bis zum Anschlag festzuschrauben, so dass zwischen der Schraubfassung des Unterwassergehäuses und dem Schraubgewinde des Zwischenrings keine Lücke erkennbar ist. Falls der Drehwiderstand zu hoch ist, tragen Sie nochmals eine dünne Schicht auf die oben gezeigten Bereiche auf.

Festschrauben, bis keine Lücke mehr erkennbar ist.

④ Richten Sie die Schraubfassung von Zwischenring PER-E02 auf das Schraubgewinde von PPO-E04 aus.
⑤ Halten Sie mit einer Hand das Unterwassergehäuse der PT-E-Serie und den Zwischenring PER-E02 fest, fassen Sie mit der anderen Hand die Gegenlichtblende von Objektiv-Port PPO-E04 und schrauben Sie diesen dann im Uhrzeigersinn an der Port-Schraubfassung des Unterwassergehäuses fest.
⑥ Beim Festschrauben von PPO-E04 erhöht sich der Drehwiderstand. Achten Sie darauf, den Objektiv-Port bis zum Anschlag festzuschrauben, so dass zwischen der Schraubfassung des Zwischenrings und dem Schraubgewinde von PPO-E04 keine Lücke erkennbar ist. Falls der Drehwiderstand zu hoch ist, tragen Sie nochmals eine dünne Schicht auf die oben gezeigten Bereiche auf.

Festschrauben, bis keine Lücke mehr erkennbar ist.

3 Anbringen/Abnehmen der Frontkappe

Zum Anbringen passen Sie die Kappe wie unten gezeigt in die Gegenlichtblende von PPO-E04 ein. Die Kappe kann in umgekehrter Reihenfolge und Richtung abgenommen werden. Die Kappe muss vor dem Fotografieren abgenommen werden.

VORSICHT: Vergewissern Sie sich vor dem Anbringen und Abtrennen der Frontkappe, dass PPO-E04 frei von Nässe und Feuchtigkeit ist.

4 Ausrichten der Gegenlichtblende

Falls bei angebrachtem PPO-E04 im Kamerasucher Eckenabschattungen auftreten, muss die Position der Gegenlichtblende neu ausgerichtet werden.

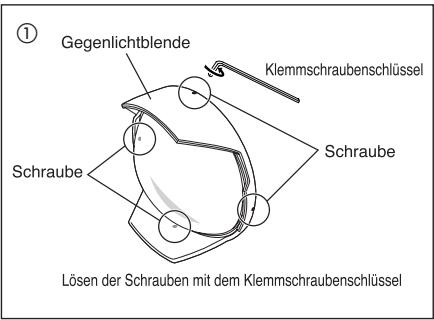

① Lösen Sie mit dem zu PPO-E04 mitgelieferten Klemmschraubenschlüssel die vier an PPO-E04 befindlichen Klemmschrauben für die Gegenlichtblende.
② Vergewissern Sie sich, dass im Kamerasucher keine Eckenabschattungen feststellbar sind.
③ Drehen Sie die Gegenlichtblende so, dass im Kamerasucher keine Eckenabschattungen mehr feststellbar sind.
④ Behalten Sie diese Position bei und ziehen Sie die vier Klemmschrauben fest, um die Gegenlichtblende in dieser Position zu befestigen.

Gegenlichtblende Klemmschraubenschlüssel Schraube Lösen der Schrauben mit dem Klemmschraubenschlüssel

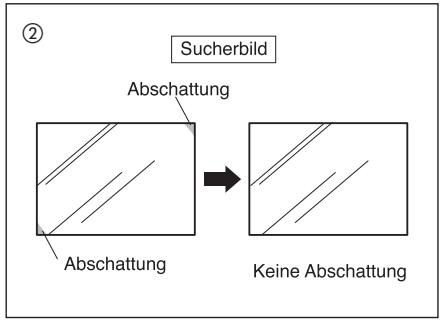

② Sucherbild Abschattung Abschattung Keine Abschattung

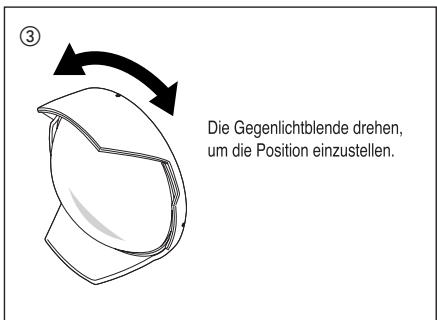

③ Die Gegenlichtblende drehen, um die Position einzustellen.

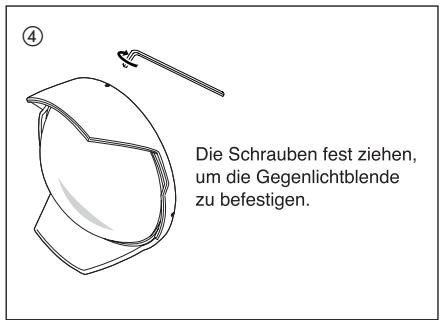

Die Schrauben fest ziehen, um die Gegenlichtblende zu befestigen.

5 Abtrennen des Objektiv-Ports PPO-E04

1) Wenn PPO-E04 direkt am Unterwassergehäuse der PT-E-Serie angebracht wird (Bei Gebrauch des ZUIKO DIGITAL ED 8 mm-Fischaugenobjektivs)

① Vergewissern Sie sich, dass das Produkt frei von Nässe und Feuchtigkeit ist. Trocknen Sie sorgfältig alle feuchten oder nassen Bereiche ab.

② Halten Sie das Unterwassergehäuse der PT-E-Serie mit einer Hand fest und drehen Sie den Objektiv-Port PPO-E04 um ca. 90 Grad gegen den Uhrzeigersinn. Falls sich der Objektiv-Port PPO-E04nicht drehen läßt, umwickeln Sie diesen mit Gummimaterial oder sonstigem rutschfesten Material.

③ Nach dem Lockern von PPO-E04 richten Sie dessen Linse nach unten und drehen diesen weiter gegen den Uhrzeigersinn, bis er vom Unterwassergehäuse der PT-E-Serie abgenommen werden kann. Achten Sie darauf, dass Unterwassergehäuse und Port bei diesem Vorgang nicht herunterfallen.

VORSICHT: • Beim Abtrennen vom Unterwassergehäuse können am Objektiv-Port PPO-E04 anhaftende Wassertropfen auf das Objektiv und/oder die Digitalkamera gelangen. In diesem Fall trocken Sie das Objektiv und/oder die Digitalkamera sorgfältig mit einem trockenen, fusselfreien Tuch. • Vergewissern Sie sich vor dem Abtrennen, dass alle Teile frei von Nässe und Feuchtigkeit sind.

2) Wenn PPO-E04 zusammen mit dem Zwischenring PER-E02 kombiniert wird (Bei Gebrauch des ZUIKO DIGITAL ED 7-14 mm-Fischaugenobjektivs)

① Vergewissern Sie sich, dass das Produkt frei von Nässe und Feuchtigkeit ist. Trocknen Sie sorgfältig alle feuchten oder nassen Bereiche ab.

② Halten Sie das Unterwassergehäuse der PT-E-Serie mit einer Hand fest und drehen Sie den am Zwischenring PER-E02 befestigten Objektiv-Port PPO-E04 um ca. 90 Grad gegen den Uhrzeigersinn. Falls sich der Objektiv-Port PPO-E04 nicht drehen läßt, umwickeln Sie diesen mit Gummimaterial oder sonstigem rutschfesten Material.

③ Nach dem Lockern von PPO-E04 richten Sie dessen Linse nach unten und drehen diesen weiter gegen den Uhrzeigersinn, bis er vom Zwischenring abgenommen werden kann. Achten Sie darauf, dass Unterwassergehäuse, Zwischenring und Objektiv-Port bei diesem Vorgang nicht herunterfallen.

④ Halten Sie das Unterwassergehäuse der PT-E-Serie mit einer Hand fest und drehen Sie den Objektiv-Port PER-E02 um ca. 90 Grad gegen den Uhrzeigersinn. Falls sich der Objektiv-Port PER-E02nicht drehen läßt, umwickeln Sie diesen mit Gummimaterial oder sonstigem rutschfesten Material.

⑤ Nach dem Lockern von PER-E02 richten Sie dessen Linse nach unten und drehen diesen weiter gegen den Uhrzeigersinn, bis er vom Unterwassergehäuse der PT-E-Serie abgenommen werden kann. Achten Sie darauf, dass Unterwassergehäuse und Port bei diesem Vorgang nicht herunterfallen.

VORSICHT: • Beim Abtrennen vom Unterwassergehäuse können am Objektiv-Port PPO-E04 und/oder Zwischenring PER-E02 anhaftende Wassertropen auf das Objektiv und/oder die Digitalkamera gelangen. In diesem Fall trocken Sie das Objektiv und/oder die Digitalkamera sorgfältig mit einem trockenen, fusselfreien Tuch.
- Vergewissern Sie sich vor dem Abtrennen, dass alle Teile frei von Nässe und Feuchtigkeit sind.

6 Anbringen des Zoomgetriebes am Objektiv

1) Bei Gebrauch des ZUIKO DIGITAL ED 7-14 mm-Fischaugenobjektivs

Um die Zoomfunktion des ZUIKO DIGITAL ED 7-14 mm-Fischaugenobjektivs bei Verwendung von PPO-E04 in Kombination mit dem Zwischenring PER-E02 nutzen zu können, muss das zum Zwischenring mitgelieferte Zoomgetriebe am Zoomring des Objektivs angebracht werden.

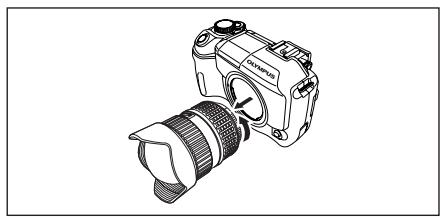

① Trennen Sie das Objektiv von der Kamera ab.

10

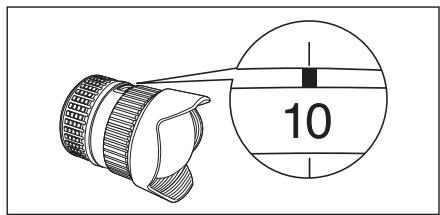

② Drehen Sie den Zoomring am Objektiv, bis die "10 mm"-Markierung auf die Zoom-Indexmarke ausgerichtet ist.

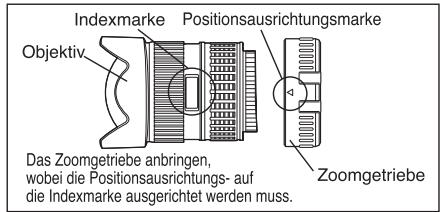

Indexmarke Positionausrichtungsmarke Objektiv. Das Zoomgetriebe anbringen, wobei die Positionsausrichtungs- auf die Indexmarke ausgerichtet werden muss. Zoomgetriebe

③ Bringen Sie das Zoomgetriebe von der Objektivfassungsseite her an. Hierbei muss die Positionsausrichtungsmarke (auf dem Getriebegehäuse sind zwei Positionsausrichtungsmarken vorzufinden, von denen Sie eine beliebig als Bezugsmarkierung zur Justierung verwenden können) auf die Zoom-Indexmarke des Objektivs ausgerichtet sein.

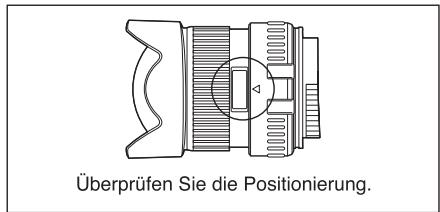

Überprüfen Sie die Positionierung.

④ Vergewissern Sie sich, dass die Positionausrichtungsmarke des Zoomgetriebes einwandfrei auf die Zoom-Indexmarke des Objektivs ausgerichtet und dass das Zoomgetriebe einwandfrei befestigt ist.

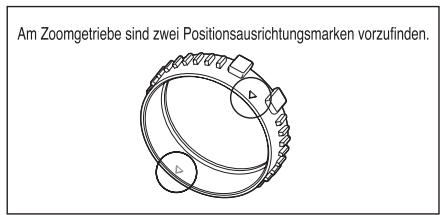

Am Zoomgetriebe sind zwei Positionsausrichtungsmarken vorzufinden.

⑤ Auf dem Getriebegehäuse sind zwei Positionsausrichtungsmarken vorzufinden. Sie können beliebig eine dieser beiden Marken als Bezugsmarkierung zur Justierung verwenden.

VORSICHT: Falls das Zoomgetriebe nicht korrekt positioniert ist, kann der Zoomvorgang nicht einwandfrei gesteuert werden. Achten Sie auf eine einwandfreie Positionierung und Befestigung des Zoomgetriebes.

2) Bei Gebrauch des ZUIKO DIGITAL ED 8 mm-Fischaugenobjektivs

Ein gesondert erhältlicher MF-Ring zur manuellen Scharfstellung mit dem Schärfering des Objektivs wird ab der ersten Jahreshälfte von 2006 verfügbar sein.

7 Installieren der Digitalkamera und des Wechselobjektivs

Die folgende Beschreibung gilt für das ZUIKO DIGITAL ED 7-14 mm-Fischaugenobjektiv.

Nach Anbringen des Fischaugenobjektivs an der Kamera und Befestigen des zum Zwischenring PER-E02 mitgelieferten Zoomgetriebes müssen Sie die Kamera in das Unterwassergehäuse der PT-E-Serie, an dem bereits der Zwischenring PER-E02 und PPO-E04 befestigt sind, einsetzen.

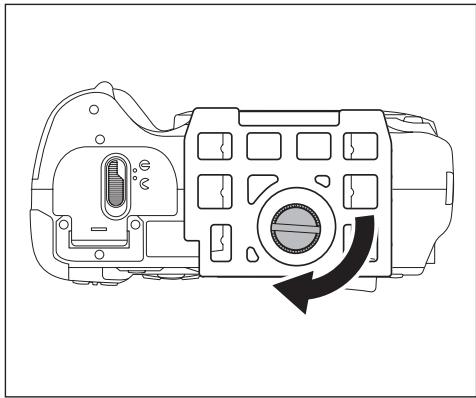

① Schrauben Sie den zum Unterwassergehäuse der PT-E-Serie mitgelieferten Kameraschlitten an der Digitalkamera fest.

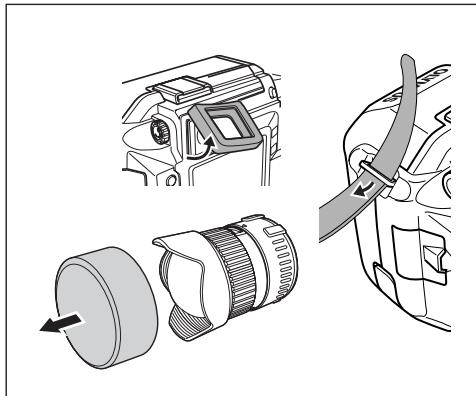

② Entfernen Sie das Sucherokular vom Sucher. Falls an der Digitalkamera eine Gegenlichtblende, ein Filter oder ein Trageriemen befestigt sind, müssen diese gleichfalls von der Kamera entfernt werden.

Hauptschalterknopf Programmwählknopf Zoomregler Riegelknopf für Kameraschlitten

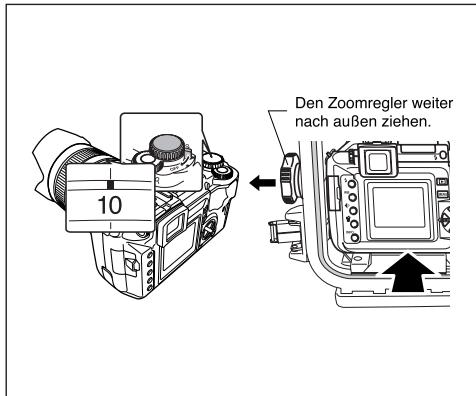

③ Ziehen Sie den Hauptschalterknopf, Programmwählknopf und Zoomregler des Unterwassergehäuses der PT-E-Serie nach außen und entriegeln Sie den im Unterwassergehäuse der PT-E-Serie befindlichen Kameraschlitten, indem Sie dessen Riegelknopf gegen den Uhrzeigersinn drehen. Bringen Sie das Blitzschuhkabel wie in der zum Unterwassergehäuse der PT-E-Serie gehörigen Bedienungsanleitung beschrieben an, wenn Sie ein Blitzgerät anschließen möchten.

10 Den Zoomregler weiter nach außen ziehen.

④ Vergewissern Sie sich, dass der Hauptschalter der Digitalkamera auf OFF gestellt ist. Richten Sie die "10 mm" Zoomposition auf die Zoom-Indexmarke des Wechselobjektivs aus. Ziehen Sie nun den Zoomregler des Unterwassergehäuses der PT-E-Serie noch weiter nach außen. Setzen Sie bei nach außen gezogenem Zoomregler den Kameraschlitten mit der darauf montierten Digitalkamera vollständig in den vorderen Gehäusedeckel des Unterwassergehäuses der PT-E-Serie ein.

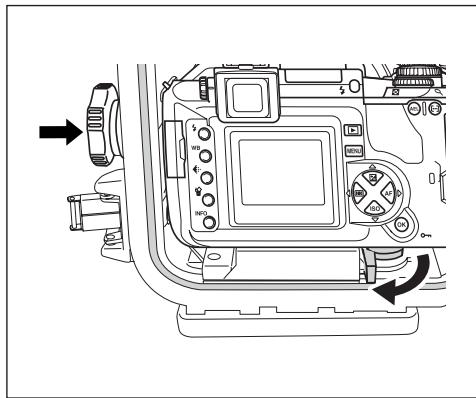

⑤ Wenn die Digitalkamera eingesetzt ist, drehen Sie den Riegelknopf des Kameraschlittens bis zum Anschlag im Uhrzeigersinn, so dass dieser gesichert ist. Drücken Sie anschließend den Zoomregler des Unterwassergehäuses der PT-E-Serie nach innen, um diesen mit dem am Wechselobjektiv montierten Zoomgetriebe zu verkoppeln. Drehen Sie den Zoomregler und vergewissern Sie sich, dass hierbei der Zoomring bewegt wird.

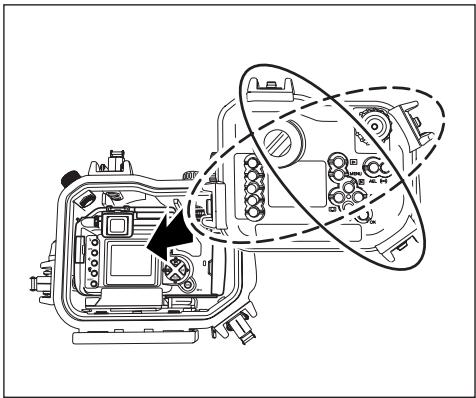

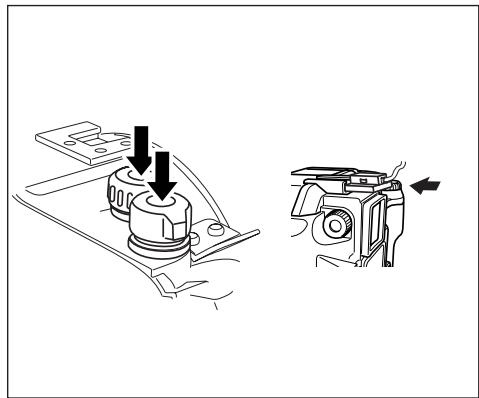

⑥ Drücken Sie den Hauptschalterknopf und Programmwählknopf des Unterwassergehäuses der PT-E-Serie nach innen und vergewissern Sie sich, dass die zugehörigen Funktionen (Ein- und Ausschaltung sowie Kameramoduswahl) einwandfrei durchführbar sind. Befestigen Sie den Blitzschuhstecker des Blitzschuhkabels, das zuvor an das Unterwassergehäuse der PT-E-Serie angeschlossen wurde, am Blitzschuh der Digitalkamera.

⑦ Bringen Sie den hinteren Gehäusedeckel des Unterwassergehäuses der PT-E-Serie an und verriegeln Sie alle vier Schließhebel (jeweils zwei über Kreuz angeordnete Schließhebel verriegeln). Nun ist Ihr System einsatzbereit.

8 Wartung und Pflege

Um den einwandfreien Betriebszustand dieses Produktes zu gewährleisten, müssen Sie nach jedem Tauchgang die folgenden Wartungstätigkeiten vornehmen. Weitere Angaben hierzu entnehmen Sie bitten den Kapiteln "Behandlung nach dem Gebrauch" und "Wartung der Wasserdichtigkeit" in der zum Unterwassergehäuse der PT-E-Serie gehörigen Bedienungsanleitung und wenden Sie die dort beschriebenen Maßnahmen für dieses Produkt an.

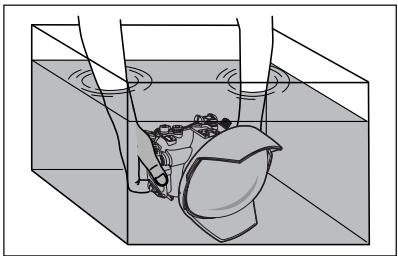

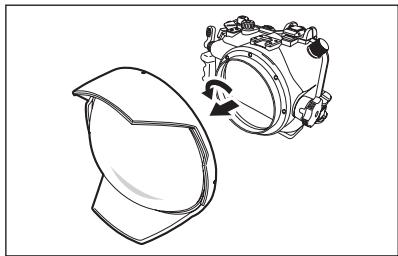

① Nach dem Tauchgang die Digitalkamera und das Wechselobjektiv entnehmen und das Unterwassergehäuse erneut wasserdicht verschließen. Tauchen Sie das Unterwassergehäuse in klares Leitungswasser, um anhaftende Salzwasserreste möglichst schnell zu entfernen.

② Vergewissern Sie sich, dass das Unterwassergehäuse der PT-E-Serie frei von Nässe und Feuchtigkeit ist, und trennen Sie dieses Produkt vom Unterwassergehäuse ab.

③ Entfernen Sie den O-Ring unter Verwendung des zu diesem Produkt mitgelieferten Keils. Gehen Sie hierbei vorsichtig vor, um den O-Ring nicht zu beschädigen.

(1) (3)

④ Entfernen Sie Schmutzpartikel und Fremdkörper von den O-Ringen. Tasten Sie die O-Ringe vollständig mit den Fingern ab. Reiben Sie die O-Ringe leicht, um Fremdkörper, Risse oder Abschürfungen besser feststellen zu können.

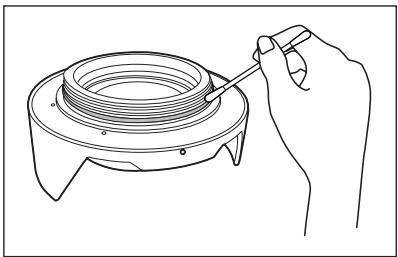

⑤ Anhaftende Fremdkörper entfernen Sie vorsichtig mit einem weichen fusselfreien Tuch oder einem Wattestäbchen. Reinigen Sie auch die O-Ring-Kontaktflächen und die Port-Schraubfassung am Unterwassergehäuse der PT-E-Serie sorgfältig.

⑥ Nach der sorgfältigen Reinigung tragen Sie die geeignete Menge Schmiermittel auf die O-Ringe auf und passen diese wieder in die O-Ring-Nuten ein. Drücken Sie eine geringe (etwa einem kleinen Tropfen entsprechend) Menge Schmiermittel auf Ihre Fingerkuppe und fetten Sie den O-Ring rundum gleichmäßig dünn ein.

9 Technische Daten

Geeignetes Unterwasser-gehäuse

Geeignetes Wechselobjektiv

: PT-E-Serie

: ZUIKO DIGITAL ED 7-14 mm F4.0, ED 8 mm F3.5 Fischauge

*Der gesondert erhältliche Unterwasser-Zwischenring PER-E02 ist erforderlich.

Materialien

Gehäuse

Objektiv

O-Ringe

Vordere Kappe

Hintere Kappe

Wasserdruck-festigkeit

Abmessungen

Gewicht

: Aluminium.

: Fischaugenobjektiv (AR-Mehrfachvergütung)

: Silikongummi.

: Neopren

: Polyäthylen.

: Bis zu 60 m Wassertiefe

: Max. Durchmesser 176 mm x Tiefe 78 mm

: Ca. 935 g

Hinweis: Änderungen der Konstruktion und der technischen Daten sind jederzeit ohne Vorankündigung vorbehalten.

10 Verschleißteile

Für dieses Produkt sind die folgenden Verschleißteile als Zubehör erhältlich:

Silikon-O-Ringe

Produktbezeichnung	Erläuterung
POL-E101	O-Ring zum Gebrauch mit einem Unterwassergehäuse der PT-E-Serie.

■ Schmiermittel für Silikon-O-Ring

Produktbezeichnung	Erläuterung
PSOLG- 1	Silikonfett für O-Ring
