PPO-E04 - Accesorios para cámaras OLYMPUS - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Cámara fotográfica
Función principal	Puerto de lente hermético
Serie compatible	Serie PT-E
Uso	Inmersión submarina / Hermético
Material	No especificado
Compatibilidad de lentes	Lentes compatibles con la serie PT-E
Instalación	Montaje en carcasa hermética
Protección	Hermeticidad reforzada
Peso	No especificado
Dimensiones	No especificado
Color	No especificado
Accesorios incluidos	No especificado
Marca	No especificado
Modelo	No especificado
Garantía	No especificado

Preguntas frecuentes - PPO-E04 OLYMPUS

¿Qué es el OLYMPUS PPO-E04?

El OLYMPUS PPO-E04 es un puerto de accesorio para las cámaras Olympus, diseñado para permitir el uso de objetivos específicos y otros accesorios.

¿Cómo instalar el OLYMPUS PPO-E04 en mi cámara?

Para instalar el PPO-E04, alinee las marcas de montaje en el puerto de la cámara y el PPO-E04, luego gire en el sentido de las agujas del reloj hasta que escuche un clic.

¿Es el OLYMPUS PPO-E04 compatible con todos los modelos de cámaras Olympus?

No, el OLYMPUS PPO-E04 es compatible únicamente con ciertos modelos de cámaras Olympus. Verifique la lista de compatibilidad en el sitio oficial de Olympus.

¿Qué hacer si el PPO-E04 no se fija correctamente a mi cámara?

Asegúrese de alinear correctamente las marcas de montaje. También verifique que no haya escombros u obstrucciones en el puerto de la cámara.

¿Cómo limpiar el OLYMPUS PPO-E04?

Utilice un paño suave y seco para limpiar la superficie. Evite usar productos químicos abrasivos que puedan dañar el producto.

¿Puedo usar otros accesorios con el OLYMPUS PPO-E04?

Sí, siempre que los accesorios sean compatibles con el puerto de accesorio y cumplan con las especificaciones de Olympus, puede usarlos.

¿Dónde puedo encontrar piezas de repuesto para el OLYMPUS PPO-E04?

Las piezas de repuesto se pueden pedir a través del sitio oficial de Olympus o en distribuidores autorizados.

¿Qué hacer si tengo un problema técnico con el OLYMPUS PPO-E04?

Si tiene problemas técnicos, consulte el manual de usuario o comuníquese con el servicio al cliente de Olympus para obtener ayuda.

MANUAL DE USUARIO PPO-E04 OLYMPUS

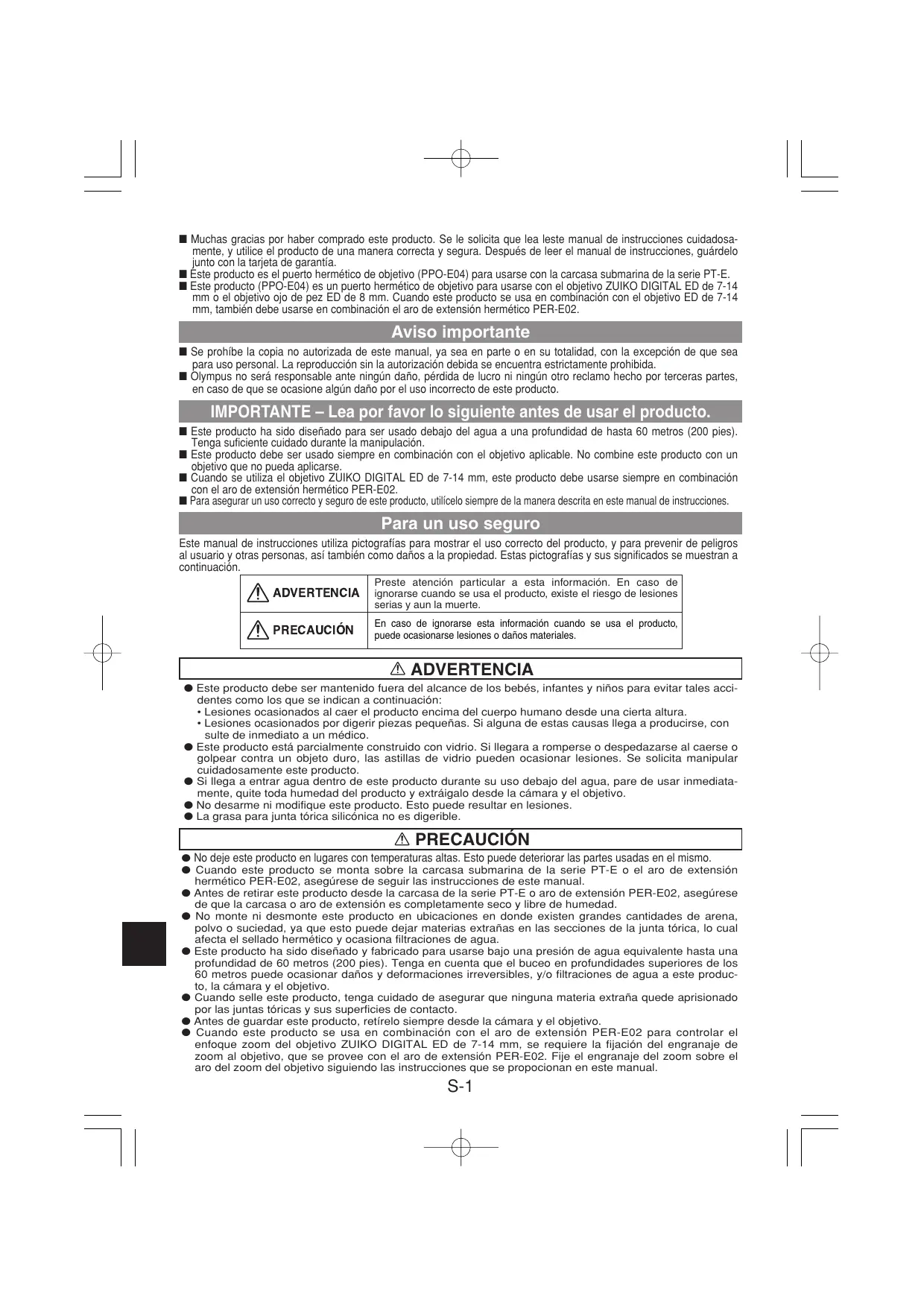

■ Muchas gracias por haber comprado este producto. Se le solicita que lea leste manual de instrucciones cuidadosamente, y utilice el producto de una manera correcta y segura. Después de leer el manual de instrucciones, guárdelo junto con la tarjeta de garantía.
- Éste producto és el puerto hermético de objetivo (PPO-E04) para usarse con la carcasa submarina de la serie PT-E.
Este producto (PPO-E04) es un puerto hermético de objetivo para usarse con el objetivo ZUIKO DIGITAL ED de 7-14 mm o el objetivo ojo de pez ED de 8 mm. Cuando este producto se usa en combinación con el objetivo ED de 7-14 mm, también debe usarse en combinación el aro de extensión hermético PER-E02.

Aviso importante

Se prohíbe la copia no autorizada de este manual, ya sea en parte o en su totalidad, con la excepción de que sea para uso personal. La reproducción sin la autorización debida se encuentra estrictamente prohibida.
■ Olympus no será responsable ante ningún daño, pérdida de lucro ni ningún otro reclamo hecho por terceras partes, en caso de que se ocasione algún daño por el uso incorrecto de este producto.

IMPORTANTE – Lea por favor lo siguiente antes de usar el producto.

Este producto ha sido diseñado para ser usado debajo del agua a una profundidad de hasta 60 metros (200 pies). Tenga suficiente cuidado durante la manipulación.
Este producto debe ser usado siempre en combinación con el objetivo aplicable. No combine este producto con un objetivo que no pueda aplicarse.
■ Cuando se utiliza el objetivo ZUIKO DIGITAL ED de 7-14 mm, este producto debe usarse siempre en combinación con el aro de extensión hermético PER-E02.
Para asegurar un uso correcto y seguro de este producto, utilícelo siempre de la manera descrita en este manual de instrucciones.

Para un uso seguro

Este manual de instrucciones utiliza pictografías para mostrar el uso correcto del producto, y para prevenir de peligros al usuario y otras personas, así también como daños a la propiedad. Estas pictografías y sus significados se muestran a continuación.

ADVERTENCIA	Preste atención particular a esta información. En caso de ignorarse cuando se usa el producto, existe el riesgo de lesiones serias y aun la muerte.
PRECAUCIÓN	En caso de ignorarse esta información cuando se usa el producto, puede ocasionarse lesiones o daños materiales.

ADVERTENCIA

• Este producto debe ser mantenido fuera del alcance de los bebés, infantes y niños para evitar tales accidentes como los que se indican a continuación:
• Lesiones ocasionados al caer el producto encima del cuerpo humano desde una cierta altura.
• Lesiones ocasionados por digerir piezas pequeñas. Si alguna de estas causas llega a producirse, con sulte de inmediato a un médico.
• Este producto está parcialmente construido con vidrio. Si llegara a romperse o despedazarse al caarse o golpear contra un objeto duro, las astillas de vidrio pueden ocasionar lesiones. Se solicita manipular cuidadosamente este producto.
• Si llega a entrar agua dentro de este producto durante su uso debajo del agua, pare de usar inmediatamente, quite toda humedad del producto y extráigalo desde la cámara y el objetivo.
• No desarme ni modifique este producto. Esto puede resultar en lesiones.
• La grasa para junta tórica silicónica no es digerible.

⚠️ PRECAUCIÓN

• No deje este producto en lugares con temperaturas altas. Esto puede deteriorar las partes usadas en el mismo.
• Cuando este producto se monta sobre la carcasa submarina de la serie PT-E o el aro de extensión hermético PER-E02, asegúrese de seguir las instrucciones de este manual.
• Antes de retirar este producto desde la carcasa de la serie PT-E o aro de extensión PER-E02, asegúrese de que la carcasa o aro de extensión es completamente seco y libre de humedad.
• No monte ni desmonte este producto en ubicaciones en donde existen grandes cantidades de arena, polvo o suciedad, ya que esto puede dejar materias extrañas en las secciones de la junta tórica, lo cual afecta el sellado hermético y ocasiona filtraciones de agua.
• Este producto ha sido diseñado y fabricado para usarse bajo una presión de agua equivalente hasta una profundidad de 60 metros (200 pies). Tenga en cuenta que el buceo en profundidades superiores de los 60 metros puede ocasionar daños y deformaciones irreversibles, y/o filtraciones de agua a este producto, la cámara y el objetivo.
• Cuando selle este producto, tenga cuidado de asegurar que ninguna materia extraña quede aprisionado por las juntas tóricas y sus superficies de contacto.
• Antes de guardar este producto, retírelo siempre desde la cámara y el objetivo.
• Cuando este producto se usa en combinación con el aro de extensión PER-E02 para controlar el enfoque zoom del objetivo ZUIKO DIGITAL ED de 7-14 mm, se requiere la fijación del engranaje de zoom al objetivo, que se provee con el aro de extensión PER-E02. Fije el engranaje del zoom sobre el aro del zoom del objetivo siguiendo las instrucciones que se proporcionan en este manual.

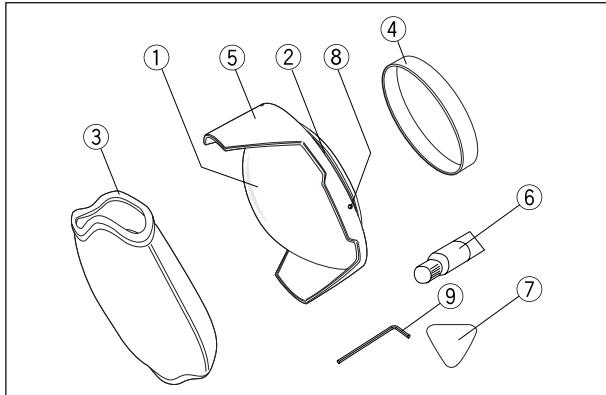

1 Nombre de las partes

① Cuerpo principal del PPO-E04
② Junta tórica silicónica (POL-E101)
③ Tapa delantera
④ Tapa trasera
⑤ Parasol de objetivo
⑥ Grasa para la junta tórica silicónica
⑦ Elemento para extraer la junta tórica
⑧ Tornillos de sujeción del parasol de objetivo (x 4)
⑨ Llave para asegurar el tornillo de sujeción

2 Montando el PPO-E04 sobre la carcasa submarina

Este capítulo describe cómo montar este producto y un objetivo aplicable sobre la carcasa submarina de la serie PT-E. Antes de montar, asegúrese de que no haya ninguna materia extraña fijada a la junta tórica del PPO-E04, sección roscada y la rosca de montura del puerto de la carcasa y superficie de contacto de la junta tórica. Después de eso, aplique capas delgadas de la grasa silicónica provista para junta tórica, sobre estas partes.

1) Cuando se utiliza el objetivo ojo de pez ZUIKO DIGITAL ED de 8 mm

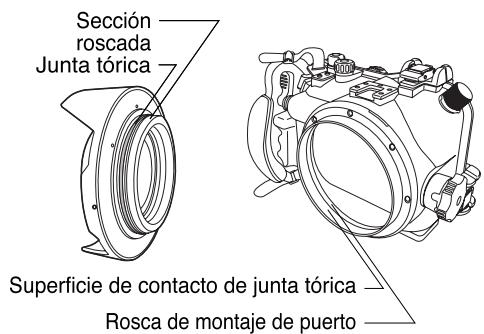

Superficies de aplicación de la grasa silicónica

Sección roscada Junta tórica Superficie de contacto de junta tórica Rosca de montaje de puerto

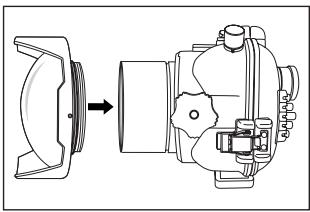

① Alinee la sección roscada del PPO-E04 con la rosca de montura del puerto sobre la carcasa de la serie PT-E.

② Sostenga la carcasa de la serie PT-E firmemente con una mano, sostenga el parasol del objetivo alrededor del objetivo del PPO-E04 con la otra mano, y enrósquelo dentro de la serie PT-E girando el PEO-E04 hacia la derecha.

③ La resistencia aumentará a medida que el PPO-E04 es enroscado más profundamente. Sin embargo, asegúrese de enroscarlo en toda su extensión hasta que no quede ninguna luz visible entre la rosca de montura del puerto y la sección roscada del PPO-E04. Si la resistencia es extremadamente alta, aplique de nuevo grasa silicónica a las superficies de aplicación de grasa silicónica como se ha mostrado anteriormente.

Enrosque hasta que no haya luz visible.

2) Cuando se utiliza el objetivo ZUIKO DIGITAL ED de 7-14 mm

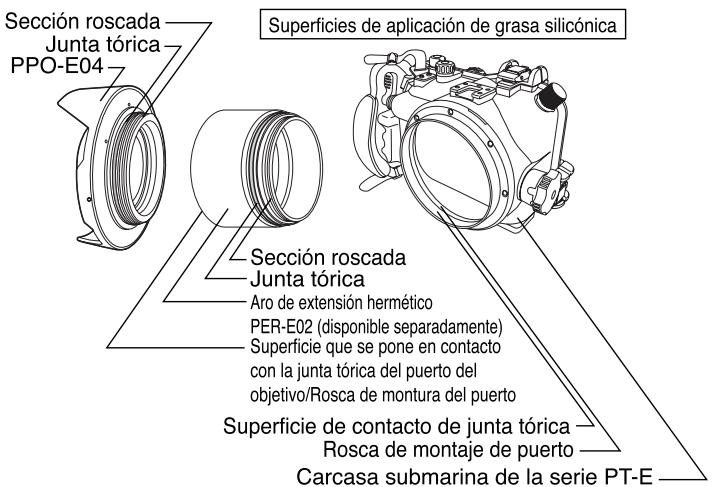

Sección roscada Junta tórica PPO-E04 Superficies de aplicación de grasa silicónica Sección roscada Junta tórica Aro de extensión hermético PER-E02 (disponible separadamente) Superficie que se pone en contacto con la junta tórica del puerto del objetivo/Rosca de montura del puerto Superficie de contacto de junta tórica Rosca de montaje de puerto Carcasa submarina de la serie PT-E

Cuando se utiliza el objetivo ZUIKO DIGITAL ED de 7-14 mm, el aro de extensión hermético PER-E02 debe estar montado entre el PPO-E04 y la carcasa submarina de la serie PT-E. Antes del montaje, asegúrese de que no haya materias extrañas fijadas a las juntas tóricas, superficies de contacto de junta tórica, roscas de montura del puerto y secciones roscadas de los tres módulos. Después de esto, aplique a estas partes capas delgadas de la grasa silicónica para junta tórica proporcionada.

① Alinee la sección roscada del aro de extensión PER-E02 con la rosca de montura del puerto sobre la carcasa de la serie PT-E.
② Sostenga la carcasa de la serie PT-E firmemente con una mano, sostenga el aro de extensión PER-E02 con la otra mano, y enrósquelo dentro de la serie PT-E girando el aro de extensión hacia la derecha.
③ La resistencia aumentará a medida que el PER-E02 es enroscado más profundamente. Sin embargo, asegúrese de enroscarlo en toda su extensión hasta que no quede ninguna luz visible entre la rosca de montura del puerto de la carcasa y la sección roscada del aro de extensión. Si la resistencia es extremadamente alta, aplique de nuevo grasa silicónica para junta tórica a las superficies de aplicación de grasa silicónica como se ha mostrado anteriormente.

Enrosque hasta que no haya luz visible.

④ Alinee la rosca de montura del puerto del objetivo del aro de extensión PER-E02 con la sección roscada sobre el PPO-E04.
⑤ Sostenga la carcasa de la serie PT-E y el aro de extensión PER-E02 firmemente con una mano, sosten-ga el parasol del objetivo del PPO-E04 con la otra mano, y gire enroscando hacia la derecha dentro de la serie PT-E.
⑥ La resistencia aumentará a medida que el PPO-E04 es enroscado más profundamente. Sin embargo, asegúrese de enroscarlo en toda su extensión hasta que no quede ninguna luz visible entre la sección roscada del PPO-E04 y la rosca de montura del puerto del aro de extensión. Si la resistencia es extremadamente alta, aplique de nuevo grasa silicónica para junta tórica a las superficies de aplicación de grasa silicónica como se ha mostrado anteriormente.

Enrosque hasta que no haya luz visible.

3 Fijación/Extracción de la tapa delantera

Para fijar la tapa delantera, fíjela dentro del extremo delantero (parasol del objetivo) del PPO-E04 como se muestra a continuación. La tapa delantera debe ser retirada invirtiendo el procedimiento de fijación. Asegúrese de retirar la tapa delantera antes de tomar las fotografías.

PRECAUCIÓN: Asegúrese de que el PPO-E04 se encuentra completamente seco antes de fijar o retirar la tapa delantera.

4 Ajustando la posición del parasol del objetivo

Si las esquinas de la imagen en el visor de toma están cortadas después de fijar el PPO-E04, ajuste la posición del parasol del objetivo.

① Usando la llave que asegura el tornillo de sujeción con el PPO-E04, afloje los cuatro tornillos de sujeción del parasol del objetivo sobre el PPO-E04.
② Busque la condición en la que la imagen en el visor de toma no se encuentre cortada.
③ Gire el parasol del objetivo a la posición en la cual la imagen no se encuentre cortada.
④ Apriete los tornillos de sujeción del parasol del objetivo, para fijar el parasol del objetivo en esa posición.

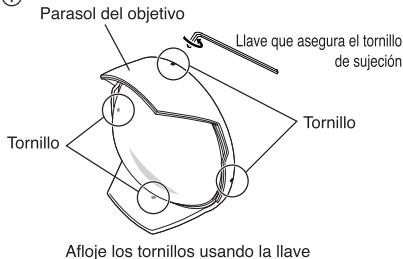

①

Parasol del objetivo Llave que asegura el tornillo de sujeción Tornillo Tornillo Afloje los tornillos usando la llave

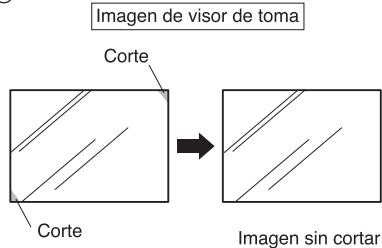

②

Imagen de visor de toma Corte Corte Imagen sin cortar

③

Gire el parasol del objetivo para ajustar la posición

④

Apriet sujeta

Apriete los tornillos para sujetar el parasol del objetivo

5 Desmontando el PPO-E04

1) Cuando el PPO-E04 es montado directamente sobre la carcasa de la serie PT-E (Cuando se utiliza el objetivo ojo de pez ZUIKO DIGITAL ED de 8 mm)

① Si existe alguna gota de agua sobre el producto, seque completamente y asegúrese de que producto está seco.

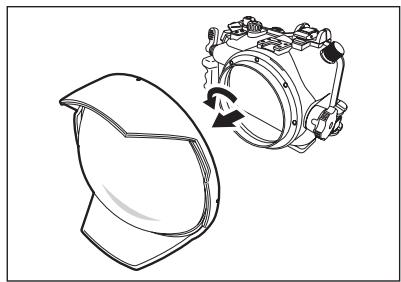

② Sosteniendo la carcasa de la serie PT-E con una mano, afloje el PPO-E04 girándolo en alrededor de 90 grados hacia la izquierda. Si el PPO-E04 está fijado demasiado firmemente como para ser girado, envuelva el PPO-E04 con un trozo de caucho u otro objeto que no resbale fácilmente.

③ Después de aflojar el PPO-E04, apunte el objetivo hacia abajo y gire adicionalmente hacia la izquierda hasta que se separe desde la carcasa de la serie PT-E. Durante el desmontaje, tenga cuidado de que el PPO-E04 y la serie PT-E no se caigan de sus manos.

PRECAUCIÓN: • Cuando se retira el PPO-E04 desde la carcasa de la serie PT-E, pueden salpicarse gotas de agua desde las juntas tóricas sobre el objetivo o a la cámara. Si esto llega a ocurrir, seque las gotas de agua del objetivo o cámara con un paño seco.
- Asegúrese de que todas las partes se encuentran perfectamente secas antes de desmontar.

2) Cuando el PPO-E04 se combina con el aro de extensión PER-E02 (Cuando se utiliza el objetivo ZUIKO DIGITAL ED de 7-14 mm)

① Si existe alguna gota de agua sobre el producto, seque completamente y asegúrese de que producto está seco.

② Sosteniendo la carcasa de la serie PT-E firmemente con una mano, afloje el PPO-E04 que encuentra fijado al aro de extensión PER-E02, girando el PPO-E04 en alrededor de 90 grados hacia la izquierda. Si el PPO-E04 se encuentra enroscado demasiado fuertemente, envuélvalo enroscando con un pedazo de caucho u otro material que no sea resbaladizo.

③ Después de aflojar el PPO-E04, ubíquelo de manera que el objetivo apunte hacia abajo y gírelo adicionalmente hacia la izquierda hasta que se separe del aro de extensión. Tenga cuidado de no dejar caer el PPO-E04, el aro de extensión PER-E02 o la carcasa submarina PT-E.

④ Sosteniendo la serie PT-E firmemente con una mano, afloje el PER-E02 girándolo en alrededor de unos 90 grados hacia la izquierda. Si el PER-E02 se encuentra fijado demasiado apretadamente como para ser girado, enrósquelo con una pieza de caucho u otro objeto que sea difícil de resbalarse.

⑤ Después de aflojar el PER-E02, apunte su objetivo hacia abajo y gírelo adicionalmente hacia la izquierda hasta que se separe desde el PER-E02. Durante el desmontaje, tenga cuidado de no dejar que la serie PER-E02 y PT-E se caigan de sus manos.

PRECAUCIÓN: • Cuando retira el PPO-E04 y aro de extensión PER-E02 desde la carcasa de la serie PT-E, pueden salpicarse gotas de agua desde las juntas tóricas sobre el objetivo o a la cámara. Si esto llega a ocurrir, seque las gotas de agua del objetivo o cámara con un paño seco.
- Asegúrese de que todas las partes se encuentran perfectamente secas antes de desmontar.

6 Fijando el engranaje del zoom sobre el objetivo

1) Cuando se utiliza el objetivo ZUIKO DIGITAL ED de 7-14 mm

Para controlar el enfoque del zoom del objetivo ZUIKO DIGITAL ED de 7-14 mm, el uso de la combinación del PPO-E04 con el aro de extensión hermético PER-E02, es requerido para fijar el engranaje del zoom, provisto con el aro de extensión, al aro del zoom sobre el objetivo.

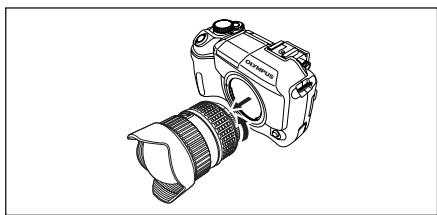

① Retire el objetivo desde la cámara.

10

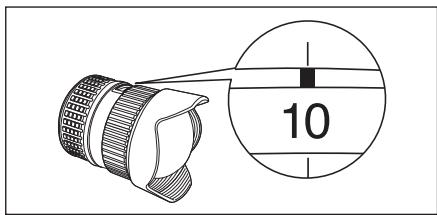

② Gire el aro del zoom del objetivo de manera que la cifra “10 mm” quede alineada con el índice del zoom.

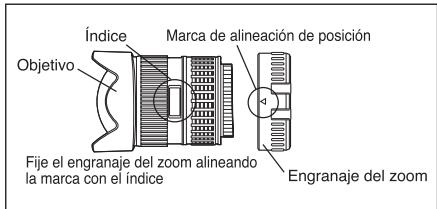

Índice Marca de alineación de posición Objetivo Fije el engranaje del zoom alineando la marca con el índice Engranaje del zoom

③ Fije el engranaje del zoom desde el lado de la montura del objetivo, de manera que la marca de alineación de posición (se proporcionan dos marcas sobre la periferia del engranaje y cualquiera de las dos puede seleccionarse para usar como referencia en la operación de alineación de posición), quede alineada con el índice del objetivo.

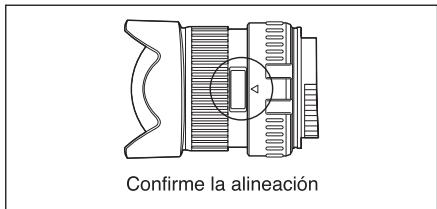

Confirme la alineación

④ Confirme que la marca de alineación de posición sobre el engranaje del zoom se encuentra alineado correctamente con el índice sobre el objetivo, y que el engranaje del zoom se encuentra fijado apropiadamente.

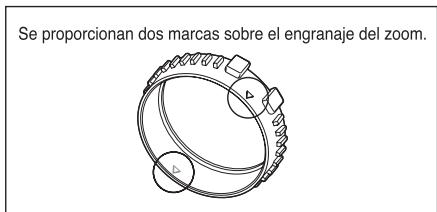

Se proporcionan dos marcas sobre el engranaje del zoom.

⑤ Dos marcas de alineación de posición se proporcionan sobre la perifería del engranaje. Cualquiera de las dos marcas puede usarse como referencia en la operación de alineación de posición para el control del zoom.

PRECAUCIÓN: Si la posición del engranaje del zoom no se encuentra correctamente alineada, el enfoque con el zoom no podrá ser controlado correctamente. Asegúrese de fijar el engranaje del zoom en la posición correcta.

2) Cuando se utiliza el objetivo ojo de pez ZUIKO DIGITAL ED de 8 mm

Se tiene planificado que el enfoque manual de este objetivo podrá ser controlado usando un engranaje de enfoque manual (MF) disponible separadamente (a ser presentado a principios del 2006) al aro de enfoque manual (MF) sobre el objetivo.

7 Colocando la cámara y el objetivo

La descripción siguiente se aplica cuando se utiliza el objetivo ZUIKO DIGITAL ED de 7-14 mm.

Después de colocar el objetivo sobre la cámara y fijar el engranaje del zoom, provisto con el aro de extensión PER-E02, insértelos en la caracasa de la serie PT-E sobre el cual se montan el aro de extensión PER-E02 y PPO-E04.

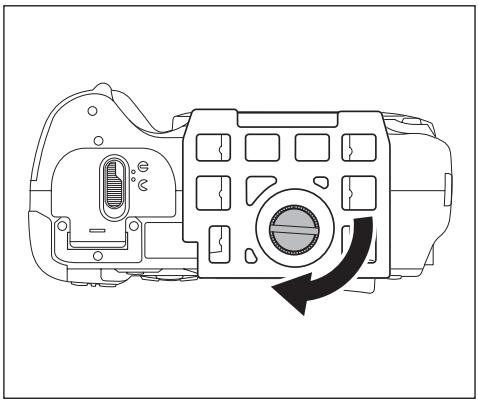

① Enrosque firmemente en la mesa de la cámara, provista con la carcasa de la serie PT-E, a la parte inferior de la cámara.

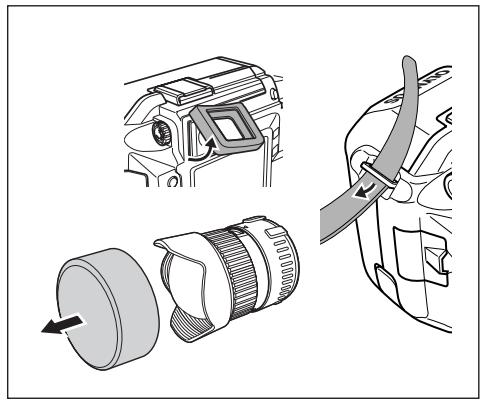

② Retire el ocular desde el visor de la cámara. Si la tapa del objetivo o filtro se encuentran fijados al objetivo, o la correa se encuentra fijada a la cámara, retírelos también.

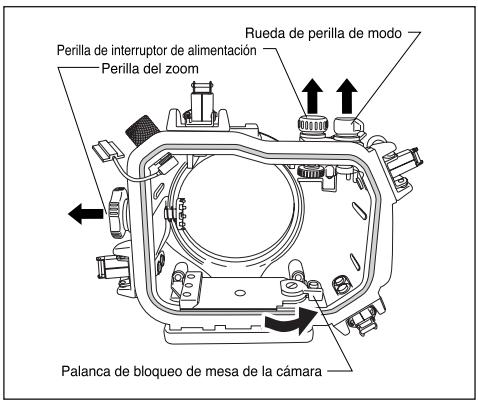

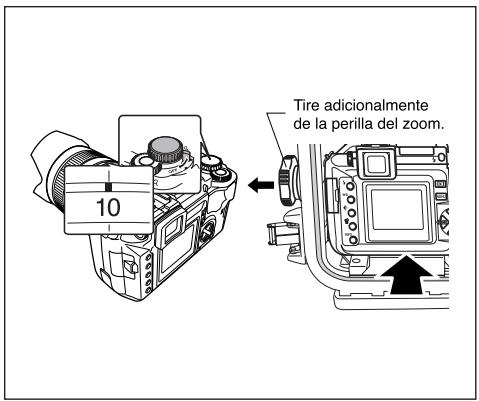

Perilla de interruptor de alimentación Perilla del zoom Rueda de perilla de modo Palanca de bloqueo de mesa de la cámara

③ Tire de la perilla del interruptor de alimentación, rueda de perilla de modo y perilla del zoom de la carcasa de la serie PT-E, y gire hacia la izquierda la palanca de bloqueo de mesa de la cámara de la carcasa de la serie PT-E, para liberar el bloqueo. Fije la zapata de conexión para el flash consultando el manual de instrucciones para la carcasa de la serie PT-E.

Tire adicionalmente de la perilla del zoom. 10

④ Confirme que el interruptor de alimentación de la cámara se encuentra desactivado OFF. Alinee la posición del zoom “10 mm” con el índice del zoom del objetivo y, mientras tira hacia afuera de la perilla del zoom de la carcasa de la serie PT-E adicionalmente, fije la mesa de la cámara, que se anexa a la cámara, profundamente dentro de la montura de mesa de la cámara, sobre el lado interno de la tapa delantera de la carcasa de la serie PT-E.

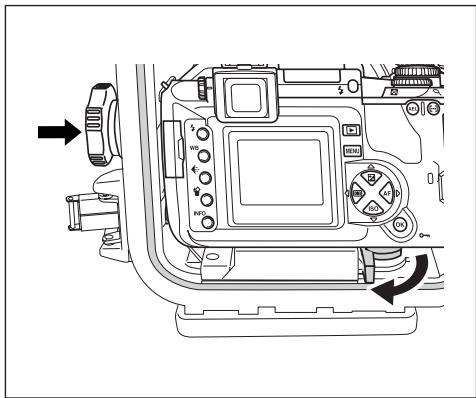

⑤ Después de haber colocado la cámara, gire la palanca de bloqueo de la mesa de la cámara de la carcasa de la serie PT-E, en toda su extensión hacia la derecha para bloquear la mesa de la cámara. Luego, empuje hacia adentro la perilla del zoom de la carcasa de la serie PT-E y acóplelo con el engranaje del zoom fijado sobre el objetivo, y gire la perilla del zoom para confirmar que puede controlar el movimiento del zoom del objetivo.

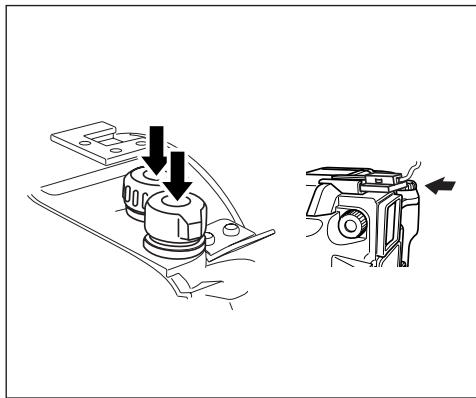

⑥ Empuje hacia adentro la perilla del interruptor de alimentación y perilla de rueda de modo de la carcasa de la serie PT-E. Gire la perilla del interruptor de alimentación y perilla de cuadrante de modo y confirme que pueden controlar la activación y desactivación (ON/OFF) de la alimentación de la cámara y modo de cambio. Conecte la sección de la zapata de conexión del cable de la zapata de conexión, que ha sido conectada a la carcasa de la serie PT-E, a la zapata de conexión de la cámara.

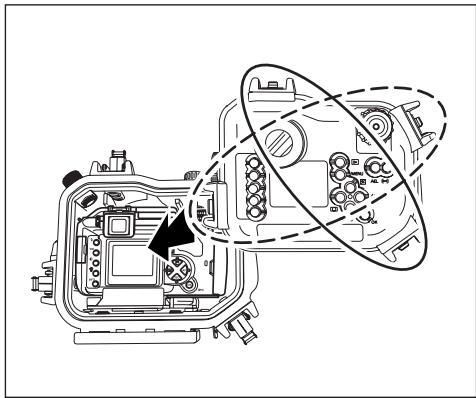

⑦ Fije la tapa trasera de la carcasa de la serie PT-E y bloquee las cuatro hebillas (dos hebillas en diagonal primero, y luego las otras dos hebillas ubicadas diagonalmente). Ahora está listo para la toma fotográfica.

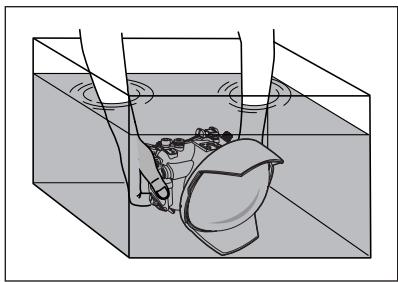

8 Mantenimiento

Para usar seguramente este producto, realice siempre el mantenimiento después de cada sesión de inmersión submarina. Para los detalles, refiérase a las secciones tituladas “Manipulación después de la toma fotográfica” y “Manteniendo la función de hermeticidad al agua” en el manual de instrucciones para la carcasa de la serie PT-E, y aplique los mismos procedimientos a este producto.

① Después de la toma fotográfica, retire la cámara y objetivos colocados, selle la carcasa vacía de nuevo y sumerja en agua potable para quitar la sal fijada tan pronto como sea posible.

② Una vez que se haya asegurado de que la carcasa de la serie PT-E se haya secado completamente, desmonte el producto desde la carcasa.

③ Retire las juntas tóricas de este producto usando el elemento provisto para retirar las juntas tóricas, teniendo cuidado de no dañarlos.

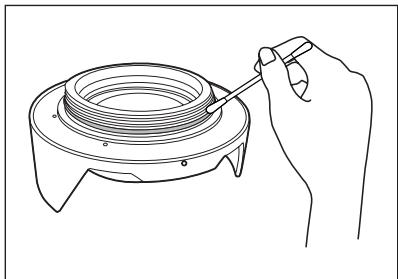

④ Retire la sal y polvo desde las juntas tóricas, apriete cada junta tórica con los dedos y frote la circunferencia entera ligeramente para comprobar por materias extrañas, rayaduras y rajaduras.

⑥ Después de retirar toda material extraña, aplique la grasa provista a las juntas tóricas y fíjelas dentro de las ranuras de las juntas tóricas.
Para aplicar grasa a cada junta tórica, aplique grasa del tamaño de un grano en su dedo y frote la circunferencia entera de la junta tórica ligeramente, para esparciar la grasa en una capa fina y uniforme.

9 Especificaciones

Carcasa applicable	: Serie PT- E
Objetivo aplicable	: Ojo de pez ZUIKO DIGITAL ED de 7-14 mm F4.0*, ED de 8 mm F3.5* Se requiere del aro de extensión hermético PER-E02 disponible separadamente.

Materiales principales

Cuerpo principal : Aluminio.

Objetivo : Objetivo con vidrio en forma de domo (múltiples capas AR)

Juntas tóricas : Caucho silicónico.

Tapa delantera : Neopreno

Tapa trasera : Resina polietilénica.

Presión soportada : Profundidad de agua de 60 m (200 ft)

Dimensiones : Diámetro máx. 176 mm x profundidad 78 mm

Peso : Aprox. 935 g

Nota) Nos reservamos el derecho de cambiar la apariencia externa y especificaciones sin previo aviso.

10 Elementos consumibles

Este producto utiliza los siguientes elementos consumibles.

■ Juntas tóricas silicónicas

Modelo	Descripción
POL-E101	Junta tórica para usarse en la conexión con la carcasa de la serie PT-E.

■ Grasa para la junta tórica silicónica

Modelo	Descripción
PSOLG- 1	Grase para juntas tóricas

OLYMPUS®

http://www.olympus.com/

OLYMPUS IMAGING CORP.
