使用説明書 PPO-E04 OLYMPUS

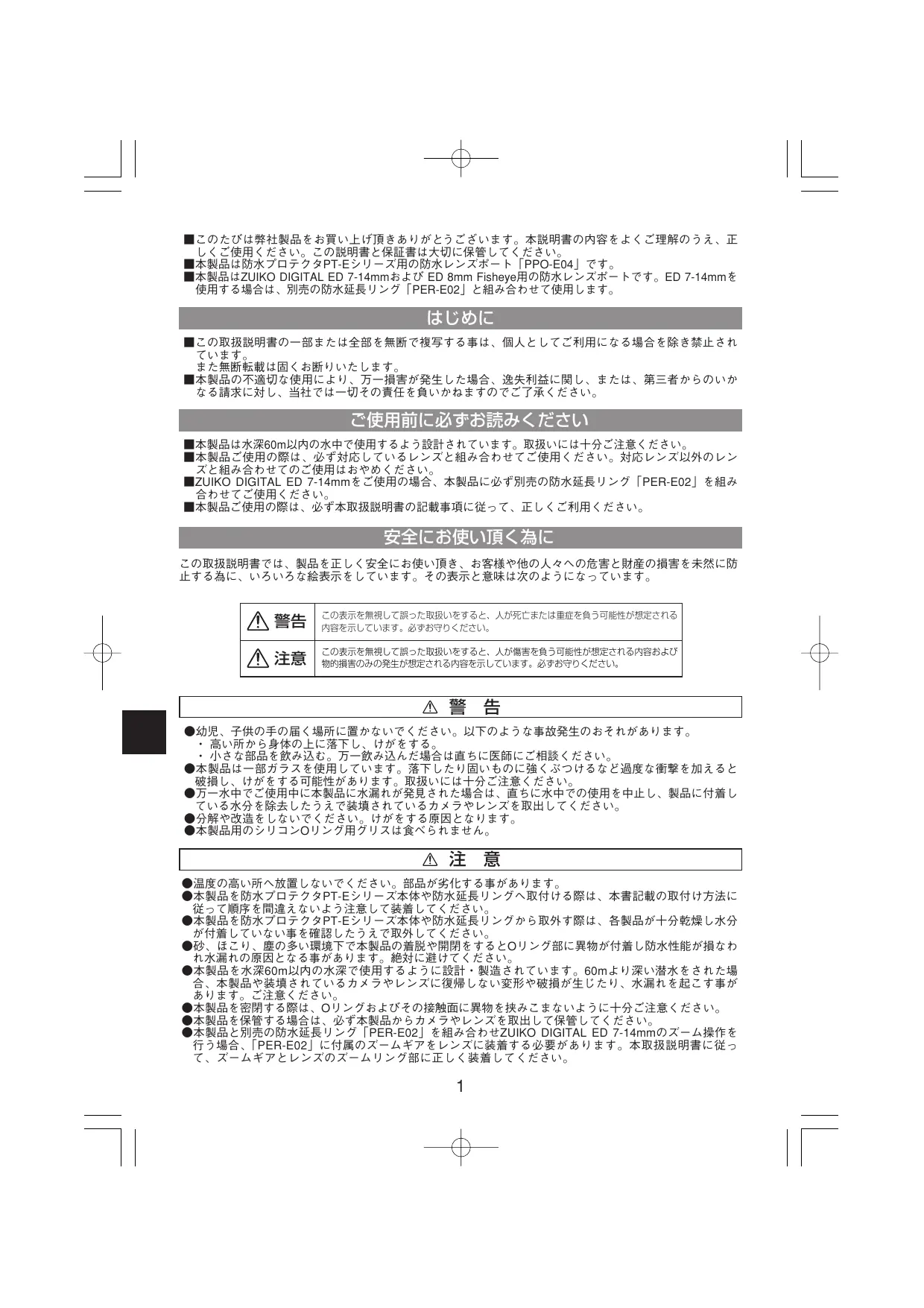

■このたびは弊社製品をお買い上げ頂きありがとうございます。本説明書の内容をよくご理解のうえ、正しくご使用ください。この説明書と保証書は大切に保管してください。

■本製品は防水プロテクタPT-Eシリーズ用の防水レンズポート「PPO-E04」です。

■本製品はZUIKO DIGITAL ED 7-14mmおよびED 8mm Fisheye用の防水レンズポートです。ED 7-14mmを使用する場合は、別売の防水延長リング「PER-E02」と組み合わせて使用します。

はじめに

■この取扱説明書の一部または全部を無断で複写する事は、個人としてご利用になる場合を除き禁止されています。

また無断転載は固くお断りいたします。

■本製品の不適切な使用により、万一損害が発生した場合、逸失利益に関し、または、第三者からのいかなる請求に対し、当社では一切その責任を負いかねますのでご了承ください。

ご使用前に必ずお読みください

■本製品は水深60m以内の水中で使用するよう設計されています。取扱いには十分ご注意ください。

■本製品ご使用の際は、必ず対応しているレンズと組み合わせてご使用ください。対応レンズ以外のレンズと組み合わせてのご使用はおやめください。

■ZUIKO DIGITAL ED 7-14mmをご使用の場合、本製品に必ず別売の防水延長リング「PER-E02」を組み合わせてご使用ください。

■本製品ご使用の際は、必ず本取扱説明書の記載事項に従って、正しくご利用ください。

安全にお使い頂く為に

この取扱説明書では、製品を正しく安全にお使い頂き、お客様や他の人々への危害と財産の損害を未然に防止する為に、いろいろな絵表示をしています。その表示と意味は次のようになっています。

警告	この表示を無視して誤った取扱いをすると、人が死亡または重症を負う可能性が想定される内容を示しています。必ずお守りください。
注意	この表示を無視して誤った取扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。必ずお守りください。

警告

●幼児、子供の手の届く場所に置かないでください。以下のような事故発生のおそれがあります。

- 高い所から身体の上に落下し、けがをする。

- 小さな部品を飲み込む。万一飲み込んだ場合は直ちに医師にご相談ください。

●本製品は一部ガラスを使用しています。落下したり固いものに強くぶつけるなど過度な衝撃を加えると破損し、けがをする可能性があります。取扱いには十分ご注意ください。

●万一水中でご使用中に本製品に水漏れが発見された場合は、直ちに水中での使用を中止し、製品に付着している水分を除去したうえで装填されているカメラやレンズを取出してください。

●分解や改造をしないでください。けがをする原因となります。

●本製品用のシリコンOリング用グリスは食べられません。

注意

●温度の高い所へ放置しないでください。部品が劣化する事があります。

●本製品を防水プロテクタPT-Eシリーズ本体や防水延長リングへ取付ける際は、本書記載の取付け方法に従って順序を間違えないよう注意して装着してください。

●本製品を防水プロテクタPT-Eシリーズ本体や防水延長リングから取外す際は、各製品が十分乾燥し水分が付着していない事を確認したうえで取外してください。

●砂、ほこり、塵の多い環境下で本製品の着脱や開閉をするとOリング部に異物が付着し防水性能が損なわれ水漏れの原因となる事があります。絶対に避けてください。

●本製品を水深60m以内の水深で使用するように設計・製造されています。60mより深い潜水をされた場合、本製品や装填されているカメラやレンズに復帰しない変形や破損が生じたり、水漏れを起こす事があります。ご注意ください。

●本製品を密閉する際は、Oリングおよびその接触面に異物を挟みこまないように十分ご注意ください。

●本製品を保管する場合は、必ず本製品からカメラやレンズを取出して保管してください。

●本製品と別売の防水延長リング「PER-E02」を組み合わせZUIKO DIGITAL ED 7-14mmのズーム操作を行う場合、「PER-E02」に付属のズームギアをレンズに装着する必要があります。本取扱説明書に従って、ズームギアとレンズのズームリング部に正しく装着してください。

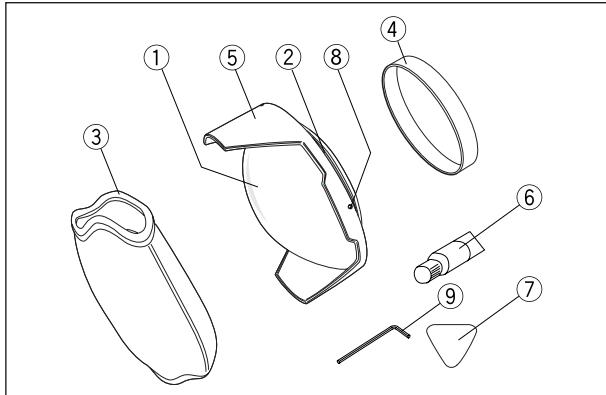

1 各部の名称

① PPO-E04本体
②シリコンOリング（POL-E101）
③フロントキャップ
④リアキャップ
⑤レンズフード
⑥シリコンOリング用グリス
⑦Oリング取外し用ピック
⑧レンズフード固定ネジ(4ヶ所)
⑨固定ネジ用レンチ

ここでは本製品を対応のレンズと組み合わせてPT-Eシリーズ本体へ取付ける方法についてご説明します。尚、取付ける前に各Oリング部、本製品および防水プロテクタPT-Eシリーズ本体のポート取付けネジ部、およびOリング接触面に異物などの付着が無い事を必ずご確認のうえ、本製品付属のシリコンOリング用グリスを各部に塗布しておきます。

1）ZUIKO DIGITAL ED 8mm Fisheyeを使用する場合

シリコングリス塗布部

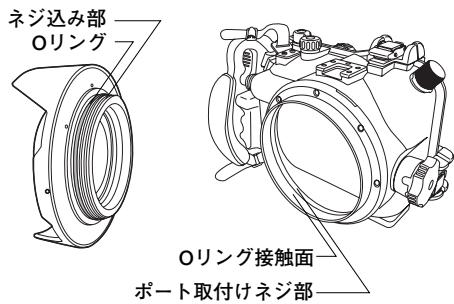

ネジ込み部 Oリング Oリング接触面 ポート取付けネジ部

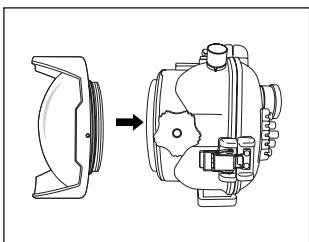

①PT-Eシリーズ本体のポート取付けネジ部にPPO-E04のネジ込み部を合わせます。
②PT-Eシリーズ本体をしっかり支え、PPO-E04のレンズ外周部に設置されているレンズフード部を持ち、時計回りにネジ込みます。
③PPO-E04をネジ込むに従って、ネジ込みが重くなりますが、PT-Eシリーズ本体のポート取付けネジ部と、PPO-E04のネジ込み部に隙間がなくなるまでしっかりとネジ込んでください。もしねネジ込みが特に重い場合は、前記シリコングリス塗布部にシリコンOリンググリスを再度、塗布してください。

隙間がなくなる までネジ込む

2) ZUIKO DIGITAL ED 7-14mmを使用する場合

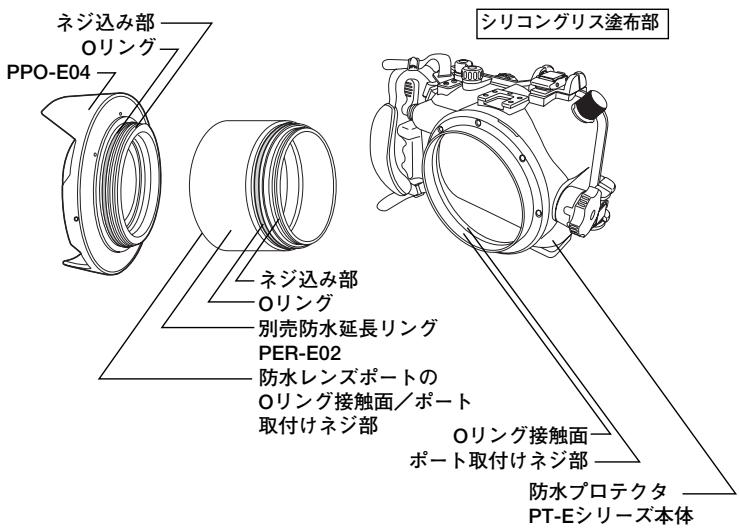

ネジ込み部 Oリング PPO-E04 ネジ込み部 Oリング 別売防水延長リング PER-E02 防水レンズポートの Oリング接触面／ポート 取付けネジ部 シリコングリス塗布部 Oリング接触面 ポート取付けネジ部 防水プロテクタ PT-Eシリーズ本体

ZUIKO DIGITAL ED 7-14mmをご使用の場合は、PT-Eシリーズ本体と本製品の間に別売の防水延長リング「PER-E02」を取付け、組み合わせて使用します。取付ける前に各Oリング部、本製品および組み合わされる「PER-E02」や防水プロテクタPT-Eシリーズ本体のポート取付けネジ部、およびOリング接触面に異物などの付着が無い事を必ずご確認のうえ、本製品付属のシリコンOリング用グリスを各部に塗布しておきます。

①PT-Eシリーズ本体のポート取付けネジ部に別売のPER-E02のネジ込み部を合わせます。
②PT-Eシリーズ本体をしっかり支え、PER-E02の胴体部を持ち、時計回りにネジ込みます。
③PER-E02をネジ込むに従って、ネジ込みが重くなりますが、PT-Eシリーズ本体のポート取付けネジ部と、PER-E02のネジ込み部に隙間がなくなるまでしっかりとネジ込んでください。もしねネジ込みが特に重い場合は、前記シリコングリス塗布部にシリコンのリンググリスを再度、塗布してください。

隙間がなくなる までネジ込む

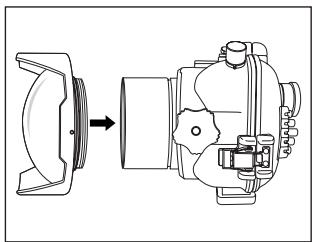

④PER-E02のポート取付けネジ部に本製品PPO-E04のネジ込み部を合わせます。
⑤PT-Eシリーズ本体と、PER-E02をしっかり支え、PPO-E04のレンズ外周部に設置されているレンズフード部を持ち、時計回りにネジ込みます。
⑥製品をネジ込むに従って、ネジ込みが重くなりますが、PER-E02のポート取付けネジ部と、本製品のネジ込み部に隙間がなくなるまでしっかりとネジ込んでください。もしネジ込みが特に重い場合は、前記シリコングリス塗布部にシリコンOリンググリスを再度、塗布してください。

隙間がなくなる までネジ込む

3 フロントキャップの取付け方・取外し方

下記の図のようにPPO-E04先端部（レンズフード）にフロントキャップをはめ込んで、取付けます。取外しは取付けと逆の手順で行います。撮影前はフロントキャップを取外してご使用ください。

注意：フロントキャップの取付け・取外しは、十分に製品が乾燥している事を確認のうえ、実施してください。

4 レンズフードの位置調整

本製品装填後、ピックアップファインダー像の4隅にケラレがある場合は、

①本製品に設置されているレンズフード固定ネジ（4ヶ所）を、製品付属の固定ネジ用レンチを用い、ゆるめます。
②ピックアップファインダー像にケラレが無い状態を確認します。
③ケラレが無い状態になるようレンズフードを回転させ、レンズフードの位置を調整します。
④ケラレが無い位置でレンズフード固定ネジ（4ヶ所）を締め込み、レンズフードを固定します。

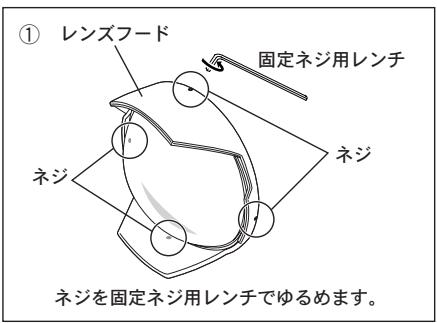

① レンズフード 固定ネジ用レンチ ネジ ネジを固定ネジ用レンチでゆるめます。

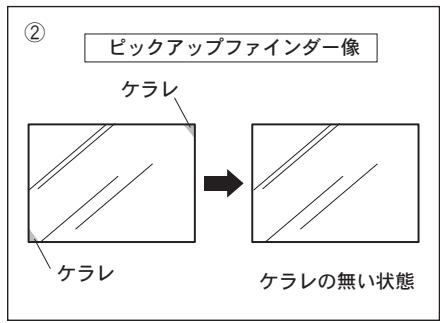

② ピックアップファインダー像 ケラレ ケラレ ケラレの無い状態

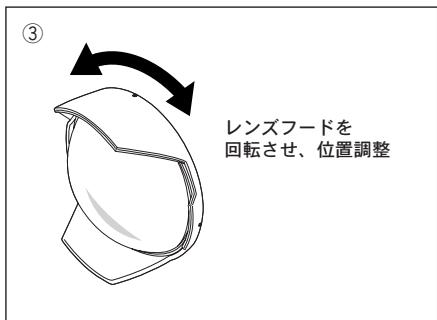

③ レンズフードを 回転させ、位置調整

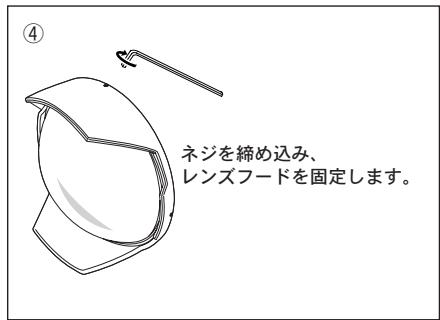

④ ネジを締め込み、 レンズフードを固定します。

5 PPO-E04の取外し方

1）PT-Eシリーズ本体に本製品を直接取付けている場合

(ZUIKO DIGITAL ED 8mm Fisheyeをご使用の場合)

①製品に水滴などが付着している場合は、きれいに拭き取り、製品が乾燥しているか確認します。

②防水プロテクタPT-Eシリーズをしっかり支え、PPO-E04を反時計回りに約90度回し、ゆるめます。回す際に、重たくて回転する事ができない場合は、PPO-E04にすべりにくいゴム製のものを巻き付けるなどして、反時計回りにゆるめてください。

③PPO-E04がゆるんだ後は、PPO-E04のレンズ部を下にして、ゆっくりと反時計回りに回転させ、PT-Eシリーズ本体からPPO-E04を取外します。この際、PPO-E04およびPT-Eシリーズ本体を落下させたりする事のないように十分ご注意ください。

注意：・PPO-E04を本体から取外す際、PPO-E04のOリング付近に水滴が残っていて、水滴が飛び散り、レンズやカメラ本体へかかる場合があります。万が一、水滴がレンズやカメラに付着した場合は、慌てずに乾いた布などで直ちに拭き取ってください。

・PPO-E04の取外しは、十分に製品が乾燥している事を確認のうえ、実施してください。

2）本製品と別売の防水延長リング「PER-E02」を組み合わせている場合（ZUIKO DIGITAL ED 7-14mmをご使用の場合）

①製品に水滴などが付着している場合は、きれいに拭き取り、製品が乾燥しているか確認します。

②防水プロテクタPT-Eシリーズをしっかり支え、まずはじめに、PER-E02に取り付けられている本製品PPO-E04を反時計回りに約90度回し、ゆるめます。回す際に、重たくて回転する事ができない場合は、本製品にすべりにくいゴム製のものを巻き付けるなどして、反時計回りにゆるめてください。

③本製品がゆるんだ後は、本製品のレンズ部を下にして、ゆっくりと反時計回りに回転させ、PER-E02から本製品を取外します。この際、本製品およびPT-Eシリーズ本体、PER-E02を落下させたりする事のないように十分ご注意ください。

④次に防水プロテクタPT-Eシリーズをしっかり支え、PER-E02を反時計回りに約90度回し、ゆるめます。回す際に、重たくて回転する事ができない場合は、PER-E02にすべりにくいゴム製のものを巻き付けるなどして、反時計回りにゆるめてください。

⑤PER-E02がゆるんだ後は、PER-E02を下にして、ゆっくりと反時計回りに回転させ、PTシリーズ本体からPER-E02を取外します。この際、PER-E02およびPT-Eシリーズ本体を落下させたりする事のないように十分ご注意ください。

注意：・本製品やPER-E02を本体から取外す際、各製品のOリング付近に水滴が残っていて、水滴が飛び散り、レンズやカメラ本体へかかる場合があります。万が一、水滴がレンズやカメラに付着した場合は、慌てずに乾いた布などで直ちに拭き取ってください。
・各製品の取外しは、十分に製品が乾燥している事を確認のうえ、実施してください。

6 レンズのズームギアの装着

1）ZUIKO DIGITAL ED 7-14mmご使用の場合

本製品と別売の防水延長リング「PER-E02」を組み合わせ、ZUIKO DIGITAL ED 7-14mmのズーム操作をする場合、別売の「PER-E02」付属のズームギアをレンズのズームリングへ装着します。

②レンズのズームリングを回して、「10mm」の位置を指標へ合わせます。

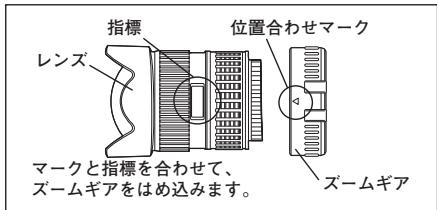

指標 レンズ 位置合わせマーク マークと指標を合わせて、 ズームギアをはめ込みます。 ズームギア

③ズームギアの位置合わせマーク（ギアの円周上に2ヶ所あります。どちらか一方のマークを使用して位置合わせを行います。）を確認し、レンズの指標へズームギアの位置合わせマークが合うように、レンズのマウント側からズームギアをはめ込みます。

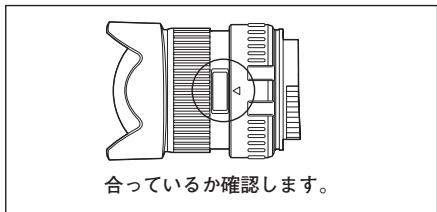

合っているか確認します。

④ズームギアの位置合わせマークとレンズの指標が正しく合い、ズームギアが正しくはまっているか確認します。

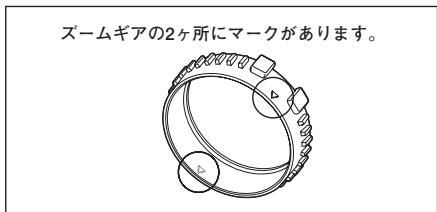

ズームギアの2ヶ所にマークがあります。

⑤ズームギアの位置合わせマークは、ギアの円周上に2ヶ所あります。どちらの位置合わせマークをレンズの指標に合わせても、ズーム操作は可能です。

注意：ズームギアの位置が正しくないと、レンズのズーム操作がスムーズに行えません。装着位置に注意して正しく装着してください。

2) ZUIKO DIGITAL ED 8mm Fisheyeご使用の場合

本製品とZUIKO DIGITAL ED 8mm Fisheyeを組み合わせてご使用の場合、別売のMFギア（2006年初旬発売予定）をレンズのMFリングへ装着することで、レンズのMF操作が可能となる予定です。

7 カメラとレンズの装填

ここでは、ZUIKO DIGITAL ED 7-14mmを使用する場合についてご説明いたします。

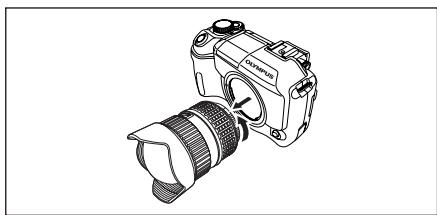

カメラに取付けられたレンズへ別売の「PER-E02」に付属のズームギアを取付け後、本製品とPER-E02が取付けられた防水プロテクタPT-Eシリーズ本体へカメラとレンズを装填します。

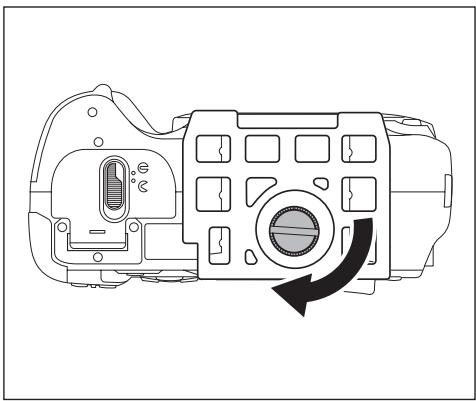

①カメラ底部へ、PT-Eシリーズに付属のカメラ台をしっかりとネジで固定します。

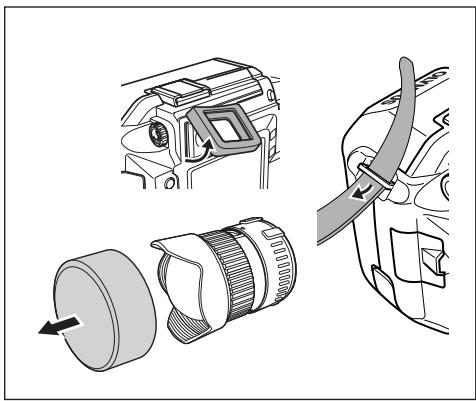

②カメラファインダー部のアイカップを取外します。また、カメラのレンズにレンズキャップやフィルター、カメラ本体にストラップなどが装着されている場合はあらかじめ取外します。

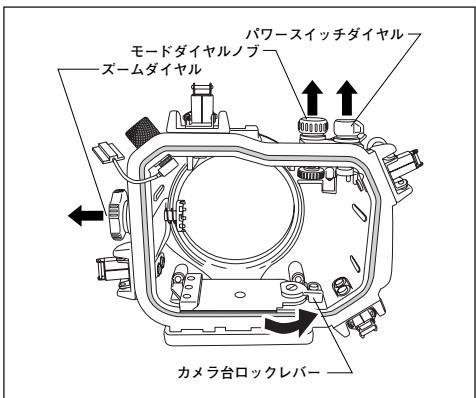

モードダイヤルノブ ズームダイヤル パワースイッチダイヤル カメラ台ロックレバー

③PT-Eシリーズのパワースイッチダイヤル、モードダイヤルノブ、ズームダイヤルをあらかじめ引上げ、カメラを装填するPT-Eシリーズのカメラ台のロックレバーを反時計回りに回して、ロックを解除の位置にします。また、フラッシュ用のホットシューケーブルを、PT-Eシリーズの取扱説明書に従って、あらかじめ装着しておきます。

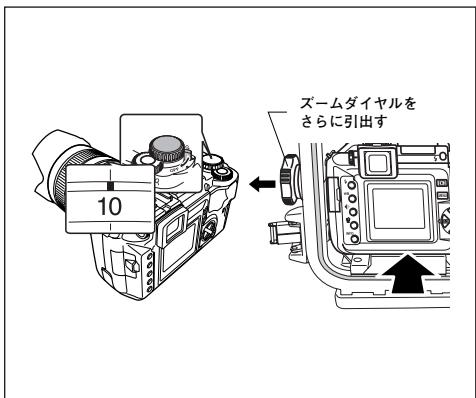

10 ズームダイヤルを さらに引出す

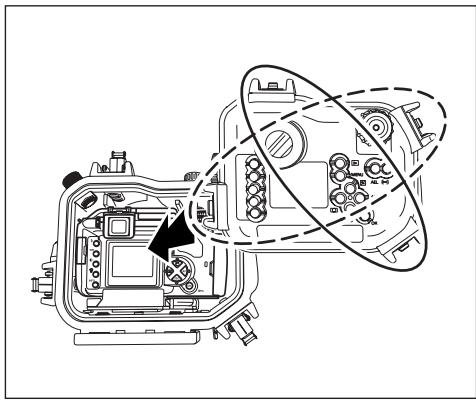

④カメラの電源スイッチがOFFであることを確認します。レンズのズーム指標にズーム位置を「10mm」に合わせた状態で、PT-Eシリーズのズームダイヤルをさらに引出しながら、カメラ本体に装着したカメラ台をPT-Eシリーズ前蓋側の内部にあるカメラ台取付け部へ静かに奥まで装填します。

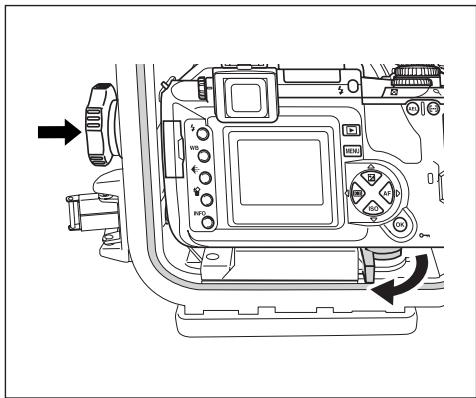

⑤カメラを装填後、PT-Eシリーズのカメラ台ロックレバーを時計回りに止まるまで回転させて、カメラ台をロックします。また、PT-Eシリーズのズームダイヤルを押し込み、レンズに装着されたズームギアへはめ込みます。ズームダイヤルを回転させて、レンズのズーム操作ができるのを確認してください。

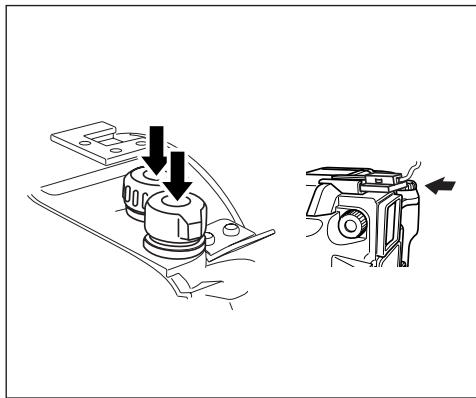

⑥PT-Eシリーズのパワースイッチダイヤルおよびモードダイヤルノブを押し下げます。パワースイッチダイヤルおよびモードダイヤルノブをそれぞれ回転させて、カメラ本体の電源のON/OFF、モードダイヤルの変更が可能かどうかを確認します。また、カメラ本体のホットシューヘ、PT-Eシリーズに取付けたホットシューケーブルのホットシュー差込み部を装着します。

⑦PT-Eシリーズの後蓋を取付け、4ヶ所のバックルを（対角線上の2ヶ所ずつ）ロックすれば準備完了です。

8 メンテナンスについて

本製品を安全にお使い頂く為に、必ずダイビング毎にメンテナンスを実施してください。

詳しくは、防水プロテクタPT-Eシリーズの取扱説明書記載の「撮影終了後の取扱い方法」、および、「防水機能のメンテナンスをしましょう」の項目をご参照のうえ本製品も同様に実施してください。

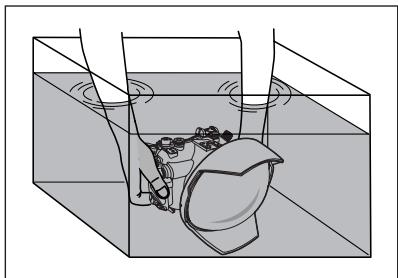

①ご使用後、装填されているカメラおよびレンズを取出し、空のまま再度プロテクタを密閉して出来るだけ早く真水に一定時間漬けておき、プロテクタに付着した塩分を落とします。

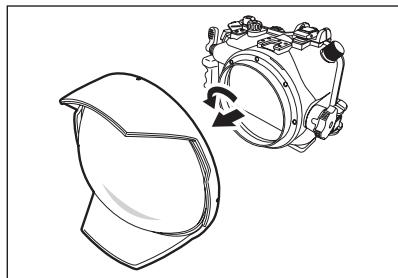

②プロテクタが十分乾燥した事を確認し、本製品を防水プロテクタPT-Eシリーズ本体から取外します。

③本製品の各Oリングを、付属のOリング取外し用ピックを使用して傷つけないように注意して取外します。

④Oリングについた砂や塵を取除き、Oリングを指で軽くつまんで全周を軽くしごき、異物の付着や傷・ヒビ割れの有無を確認します。

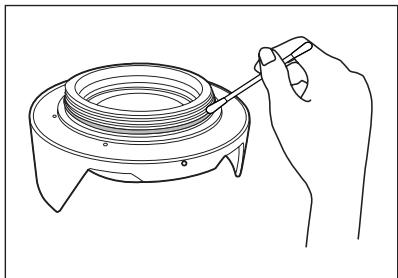

⑤〇リング溝は繊維の出にくい清潔な布や綿棒を利用して付着した異物を取除きます。〇リング密着面や、PT-Eシリーズ本体のポート取付けネジ部も同様に異物を取除きます。

⑥異物を取除いたOリングに薄く付属のグリスを塗り、Oリング溝にOリングをはめ込みます。Oリングへのグリスの塗布は、米粒大のグリスを指に取出し、指先でOリング全周を軽くしごいて薄く均一に塗布します。

9 仕様

対応プロテクタ	: PT-Eシリーズ本体
対応レンズ	: ZUIKO DIGITAL ED 7-14mm F4.0*、ED 8mm F3.5 Fisheye*)別売の防水延長リング「PER-E02」と組み合わせて使用します。

主要材質

本体 : アルミニウム

レンズ : ガラスドームレンズ (ARマルチコート)

Oリング : シリコンゴム

フロントキャップ：ネオプレーン

リアキャップ：ポリエチレン樹脂

許容耐圧：水深60m以内

本体寸 : 最大径 176mm × 奥行78mm

重量 : 約935g

注）外観・仕様は改善の為予告無く変更する場合があります。あらかじめご了承ください。

10 消耗品

本製品用の消耗品をご紹介いたします。

■シリコンOリング

製品	内容
POL-E101	PT-Eシリーズ本体との装着部用のOリング

■シリコンOリング用グリス

製品	内容
PSOLG-1	シリコンOリング用グリス
