MODE D'EMPLOI PPO-E04 OLYMPUS

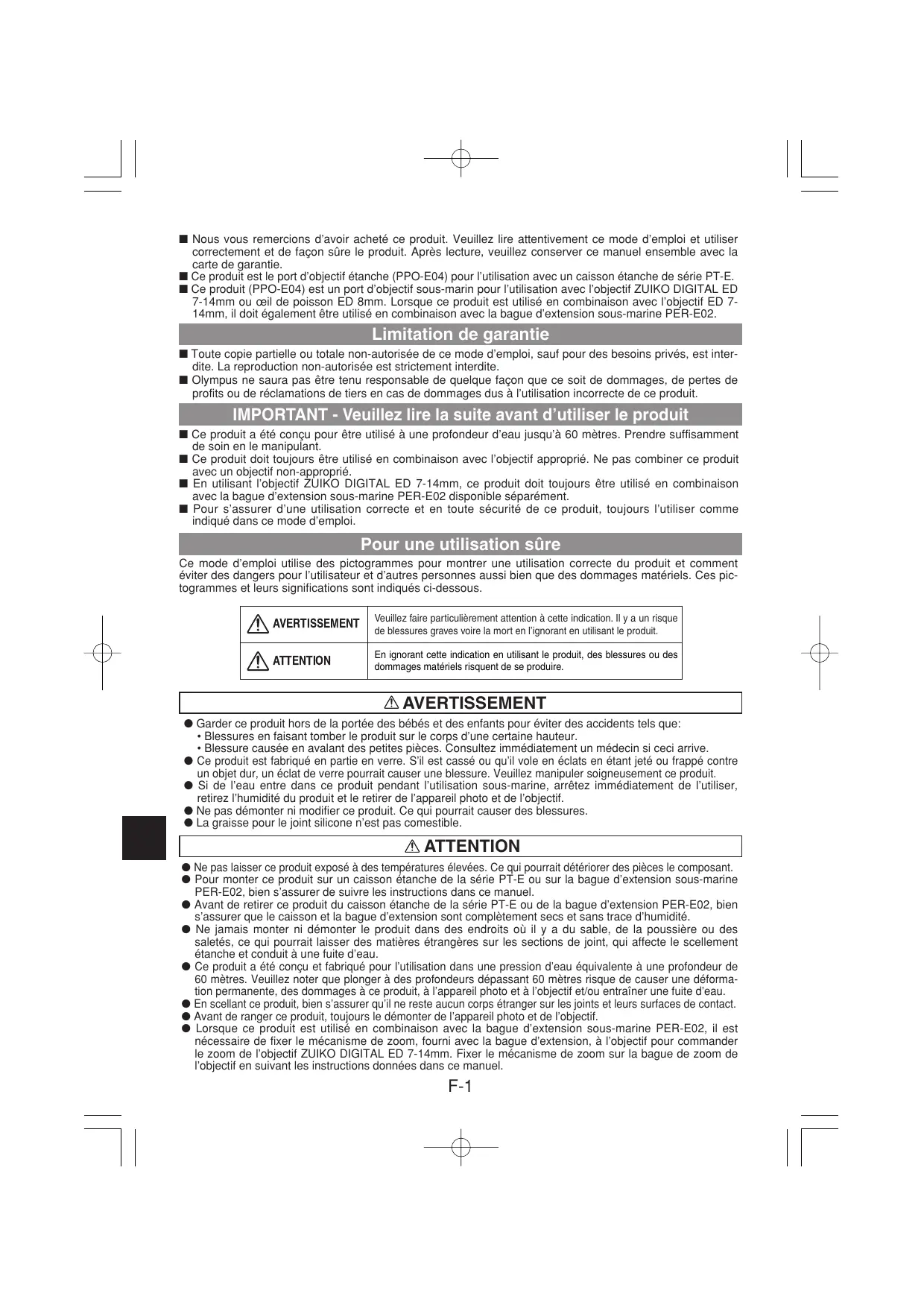

Nous vous remercions d'avoir acheté ce produit. Veuillez lire attentivement ce mode d'emploi et utiliser correctement et de façon sûre le produit. Après lecture, veuillez conserver ce manuel ensemble avec la carte de garantie.
■ Ce produit est le port d'objectif étanche (PPO-E04) pour l'utilisation avec un caisson étanche de série PT-E.
■ Ce produit (PPO-E04) est un port d'objectif sous-marin pour l'utilisation avec l'objectif ZUIKO DIGITAL ED 7-14mm ou œil de poisson ED 8mm. Lorsque ce produit est utilisé en combinaison avec l'objectif ED 7-14mm, il doit également être utilisé en combinaison avec la bague d'extension sous-marine PER-E02.

Limitation de garantie

■ Toute copie partielle ou totale non-autorisée de ce mode d'emploi, sauf pour des besoins privés, est interdite. La reproduction non-autorisée est strictement interdite.

■ Olympus ne saura pas être tenu responsable de quelque façon que ce soit de dommages, de pertes de profits ou de réclamations de tiers en cas de dommages dus à l'utilisation incorrecte de ce produit.

IMPORTANT - Veuillez lire la suite avant d'utiliser le produit

■ Ce produit a été conçu pour être utilisé à une profondeur d'eau jusqu'à 60 mètres. Prendre suffisamment de soin en le manipulant.
■ Ce produit doit toujours être utilisé en combinaison avec l'objectif approprié. Ne pas combiner ce produit avec un objectif non-approprié.
En utilisant l'objectif ŽUIKO DIGITAL ED 7-14mm, ce produit doit toujours être utilisé en combinaison avec la bague d'extension sous-marine PER-E02 disponible séparément.
■ Pour s'assurer d'une utilisation correcte et en toute sécurité de ce produit, toujours l'utiliser comme indiqué dans ce mode d'emploi.

Pour une utilisation sûre

Ce mode d'emploi utilise des pictogrammes pour montrer une utilisation correcte du produit et comment éviter des dangers pour l'utilisateur et d'autres personnes aussi bien que des dommages matériels. Ces pictogrammes et leurs significations sont indiqués ci-dessous.

AVERTISSEMENT	Veuillez faire particulièrement attention à cette indication. Il y a un risque de blessures graves voire la mort en l'ignorant en utilisant le produit.
ATTENTION	En ignorant cette indication en utilisant le produit, des blessures ou des dommages matériels risquent de se produire.

⚠ AVERTISSEMENT

● Garder ce produit hors de la portée des bébés et des enfants pour éviter des accidents tels que:
- Blessures en faisant tomber le produit sur le corps d'une certaine hauteur.
- Blessure causée en avalant des petites pièces. Consultez immédiatement un médecin si ceci arrive.
- Ce produit est fabriqué en partie en verre. S'il est cassé ou qu'il vole en éclats en étant jeté ou frappé contre un objet dur, un éclat de verre pourrait causer une blessure. Veuillez manipuler soigneusement ce produit.
- Si de l'eau entre dans ce produit pendant l'utilisation sous-marine, arrêtez immédiatement de l'utiliser, retirez l'humidité du produit et le retirer de l'appareil photo et de l'objectif.
- Ne pas démonter ni modifier ce produit. Ce qui pourrait causer des blessures.
- La graisse pour le joint silicone n'est pas comestible.

ATTENTION

• Ne pas laisser ce produit exposé à des températures élevées. Ce qui pourrait détériorer des pièces le composant.
• Pour monter ce produit sur un caisson étanche de la série PT-E ou sur la bague d'extension sous-marine PER-E02, bien s'assurer de suivre les instructions dans ce manuel.
• Avant de retirer ce produit du caisson étanche de la série PT-E ou de la bague d'extension PER-E02, bien s'assurer que le caisson et la bague d'extension sont complètement secs et sans trace d'humidité.
• Ne jamais monter ni démonter le produit dans des endroits où il y a du sable, de la poussière ou des saletés, ce qui pourrait laisser des matières étrangères sur les sections de joint, qui affecte le scellement étanche et conduit à une fuite d'eau.
• Ce produit a été conçu et fabriqué pour l'utilisation dans une pression d'eau équivalente à une profondeur de 60 mètres. Veuillez noter que plonger à des profondeurs dépassant 60 mètres risque de causer une déformation permanente, des dommages à ce produit, à l'appareil photo et à l'objectif et/ou entraîner une fuite d'eau.
• En scellant ce produit, bien s'assurer qu'il ne reste aucun corps étranger sur les joints et leurs surfaces de contact.
• Avant de ranger ce produit, toujours le démonter de l'appareil photo et de l'objectif.
• Lorsque ce produit est utilisé en combinaison avec la bague d'extension sous-marine PER-E02, il est nécessaire de fixer le mécanisme de zoom, fourni avec la bague d'extension, à l'objectif pour commander le zoom de l'objectif ZUIKO DIGITAL ED 7-14mm. Fixer le mécanisme de zoom sur la bague de zoom de l'objectif en suivant les instructions données dans ce manuel.

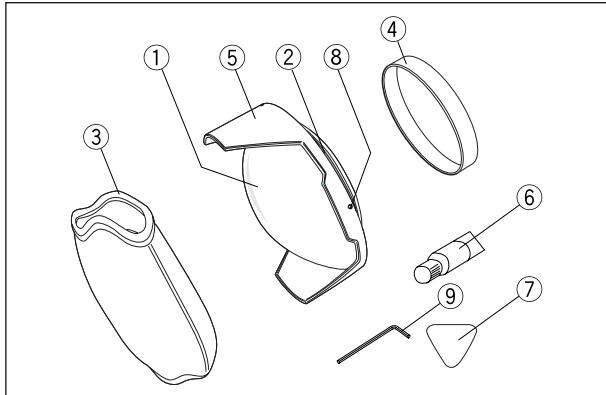

1 Nomenclature des pièces

① Corps principal PPO-E04
② Joint silicone (POL-E101)
③ Bouchon avant
④ Bouchon arrière
⑤ Tête d'objectif
⑥ Graisse pour joint silicone
⑦ Pic pour retirer les joints
⑧ Vis de serrage de la tête d'objectif (x 4)
⑨ Clé de sûreté des vis de serrage

2 Montage du port PPO-E04 sur le caisson étanche

Ce chapitre décrit comment monter ce produit et un objectif applicable sur un caisson étanche de la série PT-E. Avant le montage, vérifier qu'il n'y a aucun corps étranger collé sur le joint ou la partie filetée du PPO-E04, les filetages de monture de port du caisson ni sur les surfaces de contact des joints. Après cela, appliquer de fines couches de la graisse pour joint silicone fournie sur ces pièces.

1) En utilisant l'objectif œil de poisson ZUIKO DIGITAL ED 8mm

Surfaces d'application de graisse silicone

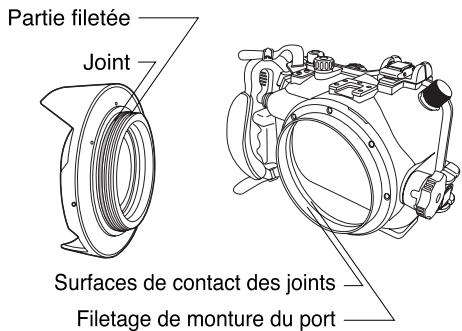

Partie filetée Joint Surfaces de contact des joints Filetage de monture du port

① Aligner la partie filetée du PPO-E04 avec le filetage de monture du port d'objectif sur le caisson de la série PT-E.
② Tenir fermement le caisson de série PT-E avec une main, tenir la tête d'objectif autour de l'objectif du PPO-E04 avec l'autre main et le tourner dans le sens des aiguilles d'une montre pour le visser dans le caisson.
③ La résistance augmente comme le PPO-E04 est vissé plus profondément. Cependant, s'assurer de le visser complètement jusqu'à ce qu'il n'y ait pas d'espace visible entre le filetage de monture de port du caisson et la partie filetée du PPO-E04. Si la résistance est extrêmement élevée, appliquer de nouveau de la graisse pour joint silicone aux surfaces d'application de graisse silicone montrées ci-dessus.

Visser jusqu'à ce qu'il n'y ait pas d'espace.

2) En utilisant l'objectif ZUIKO DIGITAL ED 7-14 mm

Partie filetée Joint PPO-E04 Surfaces d'application de graisse silicone Partie filetée Joint Bague d'extension sous-marine PER-E02 (disponible séparément) Surface venant en contact avec le joint du port d'objectif et le filetage de monture du port Surfaces de contact des joints Filetage de monture du port Caisson étanche de série PT-E

Pour utiliser l'objectif ZUIKO DIGITAL ED 7-14 mm, la bague d'extension sous-marine PER-E02 disponible séparément doit être montée entre le PPO-E04 et le caisson étanche de série PT-E. Avant le montage, vérifier qu'il n'y a aucun corps étranger collé sur les joints, les surfaces de contact des joints, les filetages de monture de port ni sur les parties filetées des trois modules. Après cela, appliquer de fines couches de la graisse pour joint silicone fournie sur ces pièces.

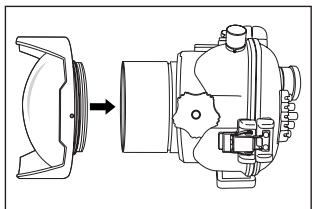

① Aligner la partie filetée de la bague d'extension PER-E02 avec le filetage de monture de port sur le caisson de la série PT-E.
② Tenir fermement le caisson de série PT-E avec une main, tenir le corps principal de la bague d'extension PER-E02 avec l'autre main et la visser sur le caisson en tournant la bague d'extension dans le sens des aiguilles d'une montre.
③ La résistance augmente comme la bague d'extension PER-E02 est vissée plus profondément. Cependant, s'assurer de la visser complètement jusqu'à ce qu'il n'y ait pas d'espace visible entre le filetage de monture de port du caisson et la partie filetée de la bague d'extension. Si la résistance est extrêmement élevée, appliquer de nouveau de la graisse pour joint silicone aux surfaces d'application de graisse silicone montrées ci-dessus.

Visser jusqu'à ce qu'il n'y ait pas d'espace.

④ Aligner le filetage de monture du port d'objectif de la bague d'extension PER-E02 avec la partie filetée du PPO-E04.
⑤ Tenir fermement le caisson de série PT-E et la bague d'extension PER-E02 avec une main, tenir la tête d'objectif autour de l'objectif du PPO-E04 avec l'autre main et le tourner dans le sens des aiguilles d'une montre pour le visser dans le caisson.
⑥ La résistance augmentera comme le PPO-E04 est vissé. Cependant, s'assurer de le visser complètement jusqu'à ce qu'il n'y ait pas d'espace visible entre la partie filetée du PPO-E04 et le filetage de monture de port de la bague d'extension. Si la résistance est extrêmement élevée, appliquer de nouveau de la graisse pour joint silicone aux surfaces d'application de graisse silicone montrées ci-dessus.

Visser jusqu'à ce qu'il n'y ait pas d'espace.

3 Fixation/retrait du bouchon avant

Pour fixer le bouchon avant, l'ajuster sur l'extrémité avant (tête d'objectif) du PPO-E04 comme montré ci-dessous. Le bouchon avant peut être retiré en inversant l'ordre des étapes de la procédure de fixation. Bien s'assurer de retirer le bouchon avant la prise de vue.

ATTENTION: S'assurer que le PPO-E04 est complètement sec avant de fixer ou de retirer le bouchon avant.

4 Ajustement de la position de la tête d'objectif

Si les coins de l'image dans le viseur sont coupés après la fixation du PPO-E04, ajuster la position de la tête d'objectif.

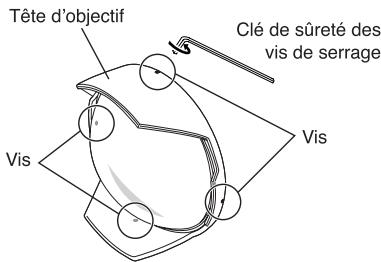

① En utilisant la clé de sûreté des vis de serrage fournie avec le PPO-E04, desserrer les quatre vis de serrage de la tête d'objectif sur le PPO-E04.
② Trouver la condition dans laquelle l'image dans le viseur n'est pas coupée.
③ Tourner la tête d'objectif sur la position pour laquelle l'image n'est pas coupée.
④ Serrer les vis de serrage de la tête d'objectif pour la maintenir en place dans cette position.

①

Tête d'objectif Clé de sûreté des vis de serrage Vis Vis

Desserrer les vis en utilisant la clé.

②

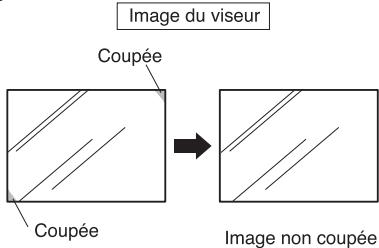

Image du viseur Coupée Coupée Image non coupée

③

Tourner la tête d'objectif pour ajuster la position.

④

Serre en pla

Serrer les vis pour maintenir en place la tête d'objectif.

5 Démontage du PPO-E04

1) Lorsque le PPO-E04 est monté directement sur le caisson de série PT-E (En utilisant l'objectif œil de poisson ZUIKO DIGITAL ED 8mm)

① S'il y a des gouttes d'eau sur le produit, l'essuyer complètement et s'assurer que le produit est sec.

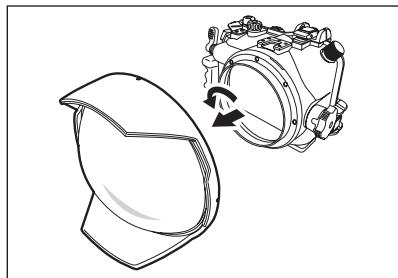

② Tenant fermement le caisson de série PT-E avec une main, desserrer le PPO-E04 en le tournant de 90 degrés environ dans le sens inverse des aiguilles d'une montre. Si le PPO-E04 est fixé trop serré pour être tourné, couvrir le PPO-E04 avec du caoutchouc ou un autre objet qui ne glisse pas facilement.

③ Après desserrage du PPO-E04, pointer l'objectif vers le bas et le tourner davantage dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il soit séparé du caisson de série PT-E. Pendant le démontage, faire attention de ne pas laisser tomber le PPO-E04 ni le PT-E de vos mains.

ATTENTION: • En retirant le PPO-E04 de sur le caisson de série PT-E, des gouttes d'eau sur les joints risquent de gicler sur l'objectif ou sur l'appareil photo. Si cela arrive, essuyer les gouttes d'eau sur l'objectif et sur l'appareil photo en utilisant un chiffon sec.
- S'assurer que tous les pièces sont complètement sèches avant le démontage.

2) Lorsque le PPO-E04 est combiné avec la bague d'extension PER-E02 (En utilisant l'objectif ZUIKO DIGITAL ED 7-14mm)

① S'il y a des gouttes d'eau sur le produit, l'essuyer complètement et s'assurer que le produit est sec.

② Tenant fermement le caisson de série PT-E avec une main, desserrer le PPO-E04 qui est fixé à la bague d'extension PER-E02 en le tournant de 90 degrés environ dans le sens inverse des aiguilles d'une montre. Si le PPO-E04 est vissé trop serré, le couvrir avec du caoutchouc ou un autre objet qui ne glisse pas facilement.

③ Après desserrage du PPO-E04, le placer de telle sorte que l'objectif pointe vers le bas et le tourner davantage dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il soit séparé de la bague d'extension PER-E02. Faire attention de ne pas laisser tomber le PPO-E04, la bague d'extension PER-E02 ni le caisson de série PT-E.

④ Tenant fermement le caisson de série PT-E avec une main, desserrer la PER-E02 en la tournant de 90 degrés environ dans le sens inverse des aiguilles d'une montre. Si la PER-E02 est fixée trop serrée pour être tournée, la couvrir avec du caoutchouc ou un autre objet qui ne glisse pas facilement.

⑤ Après desserrage de la PER-E02, pointer l'objectif vers le bas et la tourner davantage dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elle soit séparée du caisson de série PT-E. Pendant le démontage, faire attention de ne pas laisser tomber de vos mains la PER-E02 ni le PT-E.

ATTENTION: • En démontant le PPO-E04 et la bague d'extension PER-E02 de sur le caisson de série PT-E, des gouttes d'eau sur les joints risquent de gicler sur l'objectif ou sur l'appareil photo. Si cela arrive, essuyer les gouttes d'eau sur l'objectif et sur l'appareil photo en utilisant un chiffon sec.
- S'assurer que tous les pièces sont complètement sèches avant le démontage.

6 Fixation du mécanisme de zoom sur l'objectif

1) En utilisant l'objectif ZUIKO DIGITAL ED 7-14mm

Pour commander le zoom de l'objectif ZUIKO DIGITAL ED 7-14mm en utilisant la combinaison du PPO-E04 avec la bague d'extension sous-marine PER-E02, il est nécessaire de fixer le mécanisme de zoom, fourni avec la bague d'extension, à la bague de zoom sur l'objectif.

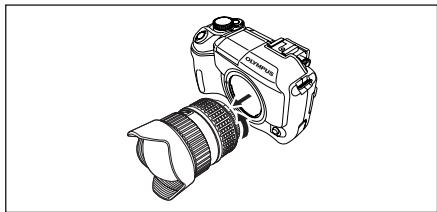

① Retirer l'objectif de l'appareil photo.

10

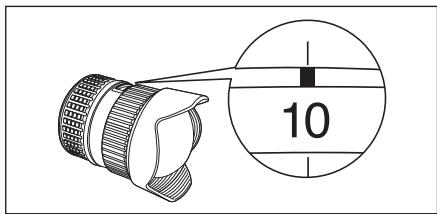

② Tourner la bague de zoom de l'objectif pour que la valeur "10 mm" soit alignée avec le repère de zoom.

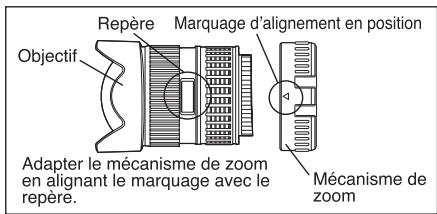

Repère Marquage d'alignement en position Objectif Adapter le mécanisme de zoom en alignant le marquage avec le repère. Mécanisme de zoom

③ Adapter le mécanisme de zoom du côté de la monture de l'objectif pour qu'un marquage d'alignement en position (deux marquages sont faits sur la périphérie du mécanisme et l'un ou l'autre peut être sélectionné comme référence dans l'alignement en position) soit aligné avec le repère sur l'objectif.

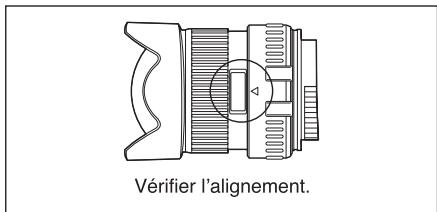

Vérifier l'alignement.

④ Vérifier que le marquage d'alignement en position sur le mécanisme de zoom est aligné correctement avec le repère sur l'objectif et que le mécanisme de zoom est fixé correctement.

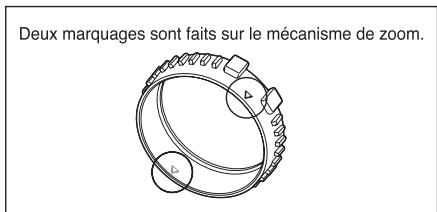

Deux marquages sont faits sur le mécanisme de zoom.

⑤ Deux marquages d'alignement en position sont faits sur la périphérie du mécanisme. Un marquage ou l'autre peut être utilisé comme référence dans l'alignement en position pour la commande du zoom.

ATTENTION: Si la position du mécanisme de zoom n'est pas alignée correctement, le zoom ne peut pas être commandé uniformément. Bien s'assurer de fixer le mécanisme de zoom dans la position correcte.

2) En utilisant l'objectif œil de poisson ZUIKO DIGITAL ED 8mm

Il est prévu que la mise au point manuelle de cet objectif sera rendue commandable en utilisant un mécanisme MF disponible séparément (à sortir en début 2006) fixé à la bague MF de l'objectif.

7 Chargement de l'appareil photo et de l'objectif

La description suivante est applicable lorsque l'objectif ZUIKO DIGITAL ED 7-14mm est utilisé.

Après montage de l'objectif sur l'appareil photo et fixation du mécanisme de zoom, fourni avec la bague d'extension PER-E02, les introduire dans le caisson de série PT-E sur lequel la PER-E02 et le port d'objectif PPO-E04 sont montés.

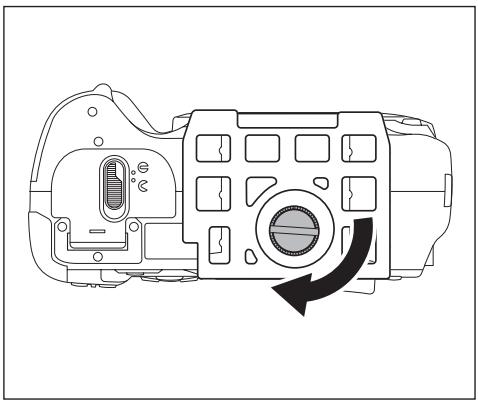

① Visser fermement le support d'appareil, fourni avec le caisson de série PT-E, au dessous de l'appareil photo.

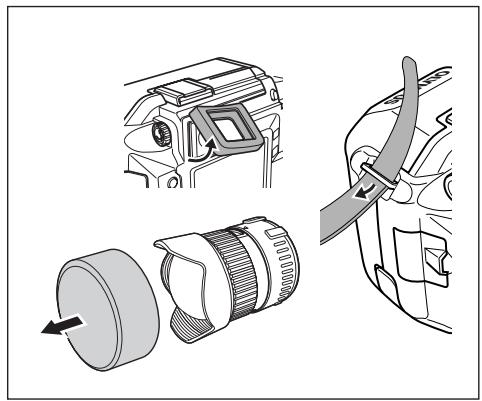

② Retirer l'œillère du viseur de l'appareil photo. Si le bouchon d'objectif ou un filtre est monté sur l'objectif ou si la dragonne est fixée à l'appareil photo, les retirer également.

Molette d'interrupteur d'alimentation Molette de zoom Bouton de molette Mode Levier de blocage du support d'appareil

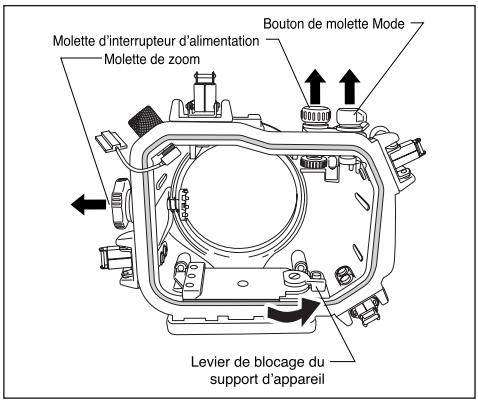

③ Tirer sur la molette d'interrupteur d'alimentation, sur le bouton de la molette Mode et sur la molette de zoom du caisson de série PT-E, et tourner le levier de blocage du support d'appareil du caisson de série PT-E dans le sens inverse des aiguilles d'une montre libérer le blocage. Fixer le câble du sabot actif pour le flash en se référant au mode d'emploi pour le caisson de série PT-E.

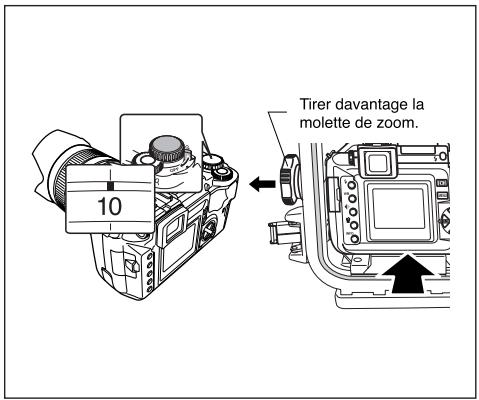

Tirer davantage la molette de zoom. 10

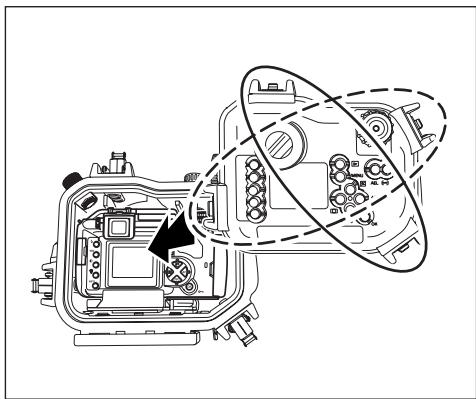

④ Vérifier que l'interrupteur d'alimentation de l'appareil photo est sur "OFF". Aligner la position zoom "10 mm" avec le repère de zoom de l'objectif et, tout en tirant davantage la molette de zoom du caisson de série PT-E, placer le support d'appareil, qui est fixé à l'appareil photo, profondément sur la base du support d'appareil sur le côté interne du couvercle avant du caisson de série PT-E.

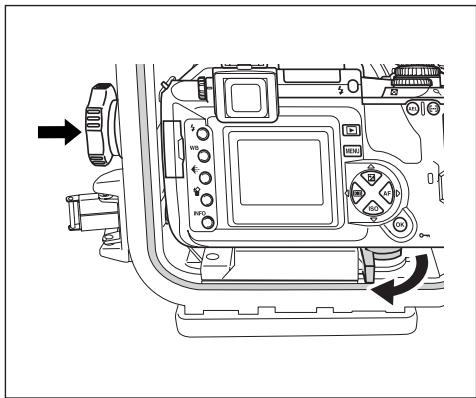

⑤ Après insertion de l'appareil photo, tourner complètement le levier de blocage du support d'appareil du caisson de série PT-E dans le sens des aiguilles d'une montre pour bloquer le support d'appareil. Puis pousser sur la molette de zoom du caisson de série PT-E et l'engager avec le mécanisme de zoom fixé sur l'objectif, et tourner la molette de zoom pour vérifier qu'elle peut commander le zoom de l'objectif.

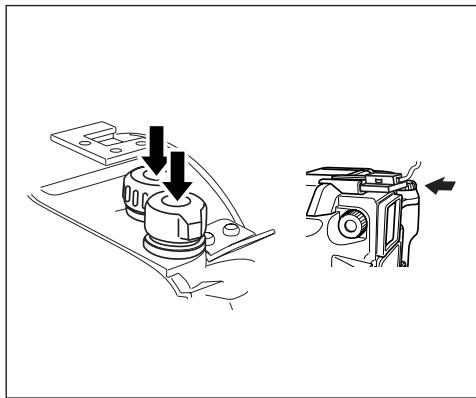

⑥ Pousser sur la molette d'interrupteur d'alimentation et sur le bouton de la molette Mode du caisson de série PT-E. Tourner la molette d'interrupteur d'alimentation et le bouton de la molette Mode et vérifier qu'ils peuvent commander la mise en marche/arrêt de l'alimentation et la commutation de mode. Raccorder le connecteur de montage au sabot actif du câble de sabot actif, qui est fixé au caisson de série PT-E, au sabot actif de l'appareil photo.

⑦ Fixer le couvercle arrière du caisson de série PT-E et bloquer les quatre boucles (d'abord deux boucles opposées en diagonale, puis les deux autres). Vous êtes alors prêt pour la prise de vue.

8 Entretien

Pour une utilisation en toute sécurité de ce produit, toujours effectuer l'entretien après chaque session de plongée. Pour des détails, se reporter aux sections intitulées "Manipulation après la prise de vue" et "Maintien de la fonction d'étanchéité" dans le mode d'emploi pour le caisson de série PT-E et appliquer les mêmes procédures à ce produit.

① Après la prise de vue, retirer l'appareil photo et l'objectif insérés, sceller de nouveau le caisson vide et le tremper dans de l'eau du robinet pour retirer le sel dès que possible.

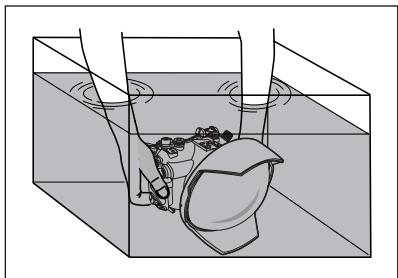

② Après s'être assuré que le caisson de série PT-E a été complètement séché, démonter ce produit du caisson.

③ Retirer les joints de ce produit en utilisant le pic fourni pour retirer les joints, en faisant attention de ne pas les endommager.

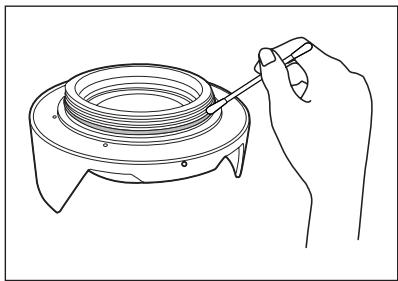

④ Retirer le sable et la poussière des joints, pincer chaque joint avec les doigts et frotter légèrement toute la circonférence pour vérifier l'absence de matières étrangères, griffures ou crevasses.

⑤ Si des matières étrangères sont collées aux gorges de joint, les retirer en utilisant un chiffon propre ou du Coton-Tige. Retirer également toute matière étrangère des surfaces de contact des joints et du filetage de monture du port sur le caisson de série PT-E.

⑥ Après retrait de matière étrangère, appliquer la graisse fournie aux joints et les faire entrer dans les gorges. Pour appliquer de la graisse à chaque joint, mettre de la graisse de la taille d'un grain sur le bout de votre index et frotter légèrement toute la circonférence du joint pour étaler la graisse finement et uniformément.

9 Fiche technique

Caisson applicable	: Série PT- E
Objectif applicable	: ZUIKO DIGITAL ED 7-14mm F4.0*, CEil de poisson ED 8 mm F3.5* La bague d'extension sous-marine PER-E02 disponible séparément est nécessaire.
Principaux matériaux
Corps principal	: Aluminium.
Objectif	: Lentille dôme en verre (AR multicouche)
Joints	: Caoutchouc silicone.
Bouchon avant	: Néoprène
Bouchon arrière	: Résine de polyéthylène.
Résistance à la pression:	Profondeur d'eau de 60 m
Dimensions	: Diamètre max. 176 mm x Profondeur 78 mm
Poids	: 935 g environ

Remarque) Nous nous réservons le droit de changer l'apparence externe et les caractéristiques techniques sans préavis.

10 Pièces consommables

Ce produit utilise les pièces consommables suivantes.

■ Joints silicone

Modèle de produit	Description
POL-E101	Joint pour l’utilisation en rapport avec un caisson étanche de série PT-E.

■ Graisse pour joint silicone

Modèle de produit	Description
PSOLG- 1	Graisse pour joints

OLYMPUS®

http://www.olympus.com/

OLYMPUS IMAGING CORP.
