BEDIENUNGSANLEITUNG PT-047 OLYMPUS

7 If the camera on the inside should become wet because of water leakage etc., immediately wipe off all moisture and confirm the operation after the Case is dried. 8 Please remove the O-ring when traveling by air. Otherwise air pressure may make it impossible to open the Case. EN 7

PT-047_EN.book Page 8 Tuesday, December 9, 2008 10:53 AM

Hairs, fibers, and other narrow items are not very apparent, but they may cause water leakage. In addition, pay special attention to breaks and cracks on the Case.

PT-047_EN.book Page 20 Tuesday, December 9, 2008 10:53 AM Water Leakage Test

The final test after loading the camera is explained below. Always perform this test. It can be performed easily in a water tank or a bathtub. The required time is about five minutes. En

• Maintenance of the waterproof functions is required even before using this product underwater for the first time. • When a sharp object is used to remove the O-ring or to clean the inside of the O-ring groove, the Case and the O-ring may be damaged and water leakage may occur. En

• Always perform maintenance of the waterproof function even when the Case has been opened every shooting. Neglecting this maintenance may cause water leakage. „ Avant utilisation, effectuez un test préliminaire comme décrit dans ce manuel.

Limitation de garantie zToute copie partielle ou totale non autorisée de ce mode d’emploi, sauf pour des besoins privés, est interdite. La reproduction non autorisée est strictement interdite. zOLYMPUS IMAGING CORP. ne peut être tenu responsable de quelque façon que ce soit de pertes de profits ou de réclamations de tiers en cas de dommages dus à l’utilisation incorrecte du produit.

De plus, les dépenses inhérentes aux dommages causés sur les composantes internes ou à la perte du contenu enregistré à cause d’une infiltration d’eau dans l’appareil photo ne seront pas remboursées. zOLYMPUS IMAGING CORP. ne paiera aucune compensation en cas d’accidents (corporels ou matériels) survenant au cours de l’utilisation de ce produit.

• Blessures de membres du corps pris dans des pièces en ouvrant et fermant.

• Risque d’avaler des petites pièces, joint, de la graisse silicone et du gel de silice. Consultez immédiatement un médecin si un enfant a avalé des pièces. • Le déclenchement du flash devant les yeux risque de causer un trouble permanent de la vue, etc. 2 Ne pas ranger avec une batterie dans l’appareil photo numérique laissé dans ce produit. Le rangement avec une batterie en place pourrait entraîner une fuite du liquide de la batterie et un incendie. 3 Si une fuite d’eau se produit avec un appareil photo installé dans ce produit, retirer rapidement la batterie de l’appareil. Il y a un risque d’allumage et d’explosion en générant de l’hydrogène. 4 Ce produit est fabriqué à partir de résine. Il y a un risque de se blesser s’il se casse à cause d’un impact violent avec un rocher ou d’autres objets durs. Veuillez le manipuler avec suffisamment de soin.

• Des lieux à température élevée, tels le plein soleil, dans un véhicule fermé, etc., et/ou où il existe de grandes différences de température.

• Des endroits à proximité de feux ouverts • Des profondeurs sous-marines au-delà de 40 mètres • Des endroits soumis à des vibrations • Des endroits trop chauds et humides ou des endroits avec des variations de températures extrêmes • Des endroits où des produits chimiques volatiles sont rangés ou utilisés 3 L’ouverture et la fermeture dans des endroits avec beaucoup de sable, de poussière ou de saleté risque de nuire à l’étanchéité et causer une fuite d’eau. Cela doit être évité. 4 Ce produit n’est pas un caisson pour amortir les chocs à l’appareil photo à l’intérieur. Lorsque ce produit avec un appareil photo numérique à l’intérieur est sujet à des impacts ou que des objets lourds sont placés dessus, l’appareil photo numérique risque de devenir endommagé. Veuillez le manipuler avec suffisamment de soin. 5 Ne pas utiliser les produits chimiques suivants pour le nettoyage, pour une protection anticorrosion, pour éviter la formation de buée, pour des réparations ou d’autres raisons. Utilisés pour le caisson directement ou de façon indirecte (avec les produits chimiques vaporisés), ils risquent de causer des fissures sous haute pression ou d’autres problèmes.

Agents antibuée du commerce

Ne pas utiliser d’agents antibuée du commerce.

Toujours utiliser le gel de silice déshydratant spécifié.

Graisse autre que la

N’utiliser que la graisse silicone spécifiée pour le graisse silicone spécifiée joint silicone, sinon la surface du joint risque de se détériorer et une fuite d’eau pourrait se produire. Colle

Ne pas utiliser de colle pour des réparations ou d’autres raisons. Si une réparation est nécessaire, veuillez contacter un revendeur ou un centre de service de notre compagnie.

6 Ne pas soumettre le caisson à des traitements brutaux, tels que sauter

à l’eau le caisson à la main ou dans une poche extérieure ou jeter le caisson dans l’eau, cela pourrait provoquer des fuites d’eau. Toujours manipuler le caisson avec soin. 7 Si l’appareil photo contenu dans le caisson devait être mouillé en raison d’une fuite d’eau, etc., essuyez immédiatement toute trace d’humidité et vérifiez le bon fonctionnement de l’appareil une fois le caisson sec. 8 Veuillez retirer le joint avant de prendre l’avion, car la différence de pression atmosphérique pourrait rendre l’ouverture du caisson impossible. 9 Afin de garantir la manipulation et le fonctionnement sans souci et en toute sécurité de l’appareil numérique avec ce produit, veuillez lire le mode d’emploi de l’appareil attentivement. 0 Lors du scellage du produit, s’assurer qu’il ne reste aucun corps étranger, tel que sable, saleté ou cheveux, sur le joint ou les surfaces de contact. a L’insertion de votre appareil photo numérique dans le caisson après la prise de photos dans l’eau peut entraîner une perte de transparence de l’objectif à l’intérieur si vous insérez le gel de silice dans le caisson.

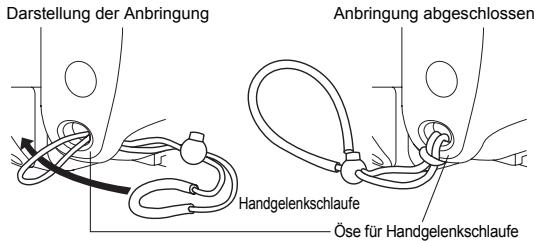

Utilisation de la dragonne

Mise en place et retrait de la coiffe de l’écran ACL Mise en place Montage et retrait du bouchon d’objectif Utilisation de l’adaptateur de câble fibre optique

12 5. Manipulation après la prise de vue 23 Essuyer toute goutte d’eau 23 Comment appliquer la graisse sur le joint27 Installer le joint 28 Remplacer les pièces consommables 28

Adaptateur de câble fibre optique

Installer la courroie sur le corps du caisson.

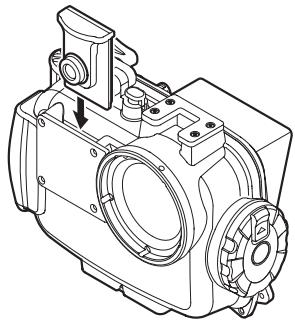

Illustration de l’assemblage

Passer la main dans la dragonne accessoire et ajuster la longueur avec la pièce d’arrêt.

Adapter le bouchon d’objectif sur la bague d’objectif comme montré dans la figure. Bien s’assurer de retirer le bouchon d’objectif avant la prise de vue.

• Une partie du joint ou la totalité du joint est à l’extérieur de la rainure spécifiée.

• Dommages, fissures, détérioration ou déformation du joint • Sable, fibres, cheveux ou autre matières étrangères sur la rainure du joint ou sur la surface de contact du joint sur le couvercle avant • Rainure ou surface de contact du joint endommagées sur le couvercle avant • Levier de zoom coincer par la courroie, le sac de gel de silice, etc. au moment de sceller le caisson Effectuer le test une fois que toutes les causes susmentionnées aient été éliminées. ATTENTION: Si une fuite d’eau est constatée en manipulation normale, ne pas utiliser le caisson et contacter Olympus.

1. Contrôle de batterie

2. Confirmation du nombre de vues restant à prendre Vérifier que le stockage de vue a un nombre suffisant de vues restant à prendre.

3. Retirer la courroie de l’appareil photo numérique.

Lorsqu’un appareil photo numérique est chargé sans retirer la courroie, elle risque d’être prise entre les couvercles du caisson et pourrait causer une fuite d’eau.

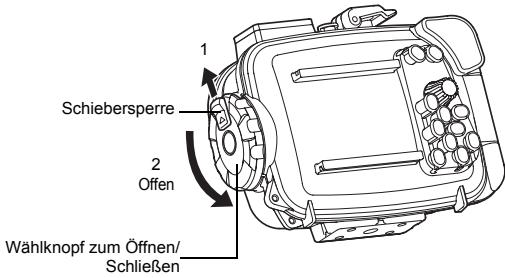

3 Ouvrir doucement le couvercle arrière du caisson.

Sachet de gel de silice fourni pour empêcher la formation de buée.

Vérifier les points suivants avant de sceller le caisson.

• L’appareil photo numérique est-il installé correctement ? • Le gel de silice est-il inséré complètement à l’endroit spécifié? • Le joint est-il monté correctement sur l’ouverture du caisson ? • Le joint et la surface de contact du joint sur le couvercle avant sont-ils exempts de corps étrangers y compris la saleté ? • L’entretien de la fonction d’étanchéité est-il effectué? Pour plus de détails sur la maintenance, voir “6. Maintien de la fonction d’étanchéité” (P.25) du présent manuel.

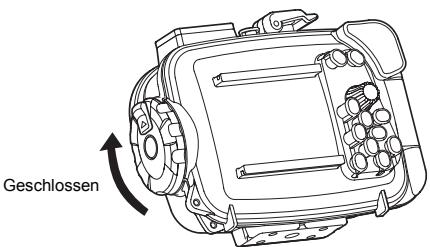

• Le caisson est scellé lorsque la molette est tournée à 180 degrés.

Vérifier le fonctionnement de l’appareil photo installé.

Après avoir scellé le caisson, vérifier si l’appareil photo fonctionne normalement. 1 Appuyer sur la touche POWER du caisson et vérifier que l’alimentation de l’appareil est commutée sur marche et arrêt. 2 Tourner la molette de mode du caisson et vérifier que le mode de l’appareil photo est commuté correctement. • Vérifier sur l’écran ACL que le mode approprié est commuté. 3 Appuyer sur la commande de déclencheur du caisson et vérifier que l’obturateur de l’appareil photo est déclenché. • Activer également les autres touches de commandes sur le caisson et vérifier que l’appareil fonctionne correctement comme voulu.

4 caisson pendant 30 secondes.

Examiner attentivement les bulles d’air!

N’effectuer aucune opération pour le moment, mais simplement observer. Effectuer très soigneusement la vérification.

6 immersion pendant trois minutes.

Examiner attentivement les bulles d’air!

Essayer le fonctionnement des touches, des leviers et des molettes. Examiner attentivement les bulles d’air!

C’est le contrôle final.

7 Le gel de silice est-il devenu humide ?

Optimum pour la prise de vue gros plan de petites créatures dans l’eau, telles que des poissons. L’image reproduira les couleurs naturelles sous-marines. Les couleurs naturelles du monde sous-marin sont reproduites de façon précise.

ATTENTION: En prenant des vues en gros plan avec un réglage grand angle, le flash risque de produire qu’une illumination irrégulière et/ou insuffisante. En prise de vue sous-marine, les conditions de prise de vue (clarté de l’eau, matières en suspension, etc.) peuvent affecter considérablement la portée du flash. Toujours contrôler les photos sur l’écran ACL après la prise de vue.

3 Appuyez sur la touche OK.

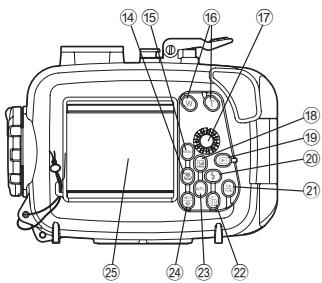

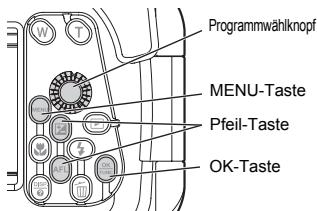

Bouton de molette mode

Touche MENU Touches de défilement

Touche OK Pour passer à un autre mode sous-marin

1 Appuyez sur la touche MENU. 2 Appuyez sur la touche de défilement descendre pour sélectionner “s” sur l’écran LCD, puis appuyez sur la touche OK. 3 Appuyez sur les touches de défilement monter/descendre pour sélectionner le mode de scène de prise. 4 Appuyez sur la touche OK.

Mémorisation AF pendant la prise de vue sous-marine

Lorsque le “Grand angle sousmarin 1” ou le mode scène “Gros plan sous-marin” est sélectionné, vous pouvez facilement verrouiller la position de mise au point (mode AF lock) en appuyant sur la touche de défilement descendre (bouton AFL) à l’arrière du protecteur. Lorsque la mise au point est verrouillée, l’indicateur de verrouillage AF (AFL) apparaît en haut à droite de l’écran LCD de l’appareil photo. Pour annuler le verrouillage AF, appuyez une nouvelle fois sur la touche de défilement descendre (touche AFL).

• Ne pas ouvrir ni fermer le caisson dans les endroits où il y a de l’eau ou du sable. • Faire attention de ne pas toucher l’appareil photo numérique ou la batterie avec des mains imprégnées d’eau salée.

Laver le caisson avec de l’eau pure

Après utilisation, sceller de nouveau le caisson après avoir sorti l’appareil et le laver suffisamment dans de l’eau pure dès que possible. Après utilisation en eau de mer, il est important de tremper le caisson dans de l’eau pure pendant un certain temps (30 minutes à 1 heure) pour éliminer tout le sel. ATTENTION: • Une fuite d’eau peut se produire lorsqu’une pression d’eau élevée est appliquée partiellement. Avant de laver le caisson avec de l’eau, y retirer l’appareil photo numérique. • Faire fonctionner le déclencheur et diverses touches de ce produit dans l’eau pure pour retirer le sel adhérant à l’axe. Ne pas démonter pour le nettoyage. • Laisser sécher le caisson avec le sel risque de nuire au fonctionnement. Toujours retirer toute trace de sel après utilisation.

Après l’avoir lavé à l’eau pure, utiliser un chiffon propre pour l’essuyer. S’assurer d’utiliser un chiffon ne contient pas de résidus de sel et qui ne laisse aucun fibre. Essuyer le caisson complètement dans un endroit bien aéré à l’ombre. ATTENTION: • Ne pas utiliser l’air chaud d’un sèche-cheveux ou d’un appareil similaire pour le séchage et ne pas exposer le caisson en plein soleil, ce qui pourrait accélérer la détérioration ou la déformation du caisson et la dégradation du joint, entraînant une fuite d’eau. • En essuyant le caisson, faire attention de ne pas causer de rayures.

2 Glisser l’extrémité de l’outil de retrait du joint inséré sous le joint.

(Faire attention de ne pas griffer la gorge de joint avec l’extrémité de l’outil de retrait de joint.) 3 Tenir le joint avec le bout des doigts après qu’il soit sorti de la gorge et le retirer du caisson.

Retirer tout grain de sable, poussière, etc.

Après avoir vérifié de visu que la poussière a été retirée du joint, les vérifications relatives au sable et autres matières étrangères collées, aux dommages ou aux crevasses peuvent être effectuées en serrant légèrement toute la circonférence du joint avec le bout des doigts.

• Faites attention à ne pas détendre le joint torique.

• Ne jamais utiliser d’alcool, de diluant, de benzène ou des solvants similaires ni des détergents chimiques pour nettoyer le joint. Lorsque de tels produits chimiques sont utilisés, le joint peut être endommagé ou sa détérioration sera accélérée.

• Avant de remettre ce produit dans son emballage, s’assurer qu’il n’y a pas de cheveux, de fibres, de grains de sable ou d’autres matières

étrangères collés non seulement sur le joint, mais aussi à la surface de contact (couverture). Même un seul cheveu ou un seul grain de sable peut causer une fuite d’eau. Veuillez vérifier l’appareil avec le plus grand soin. Exemples de matières étrangères qui se collent au joint

• Le joint est une pièce consommable. Indépendamment du nombre de fois que le caisson est utilisé, il est recommandé de changer le joint au moins une fois par an.

• La dégradation du joint est accélérée par les conditions d’utilisation et de stockage. Remplacer le joint même avant un an s’il montre des signes de dommage, de fêlure ou de perte d’élasticité. Remarque: • Veuillez utiliser la graisse silicone de joint, le gel de silice et le joint authentiques de Olympus. • N’essayez pas de remplacer le joint torique vous-même. • Nous conseillons d’effectuer ce contrôle régulièrement.

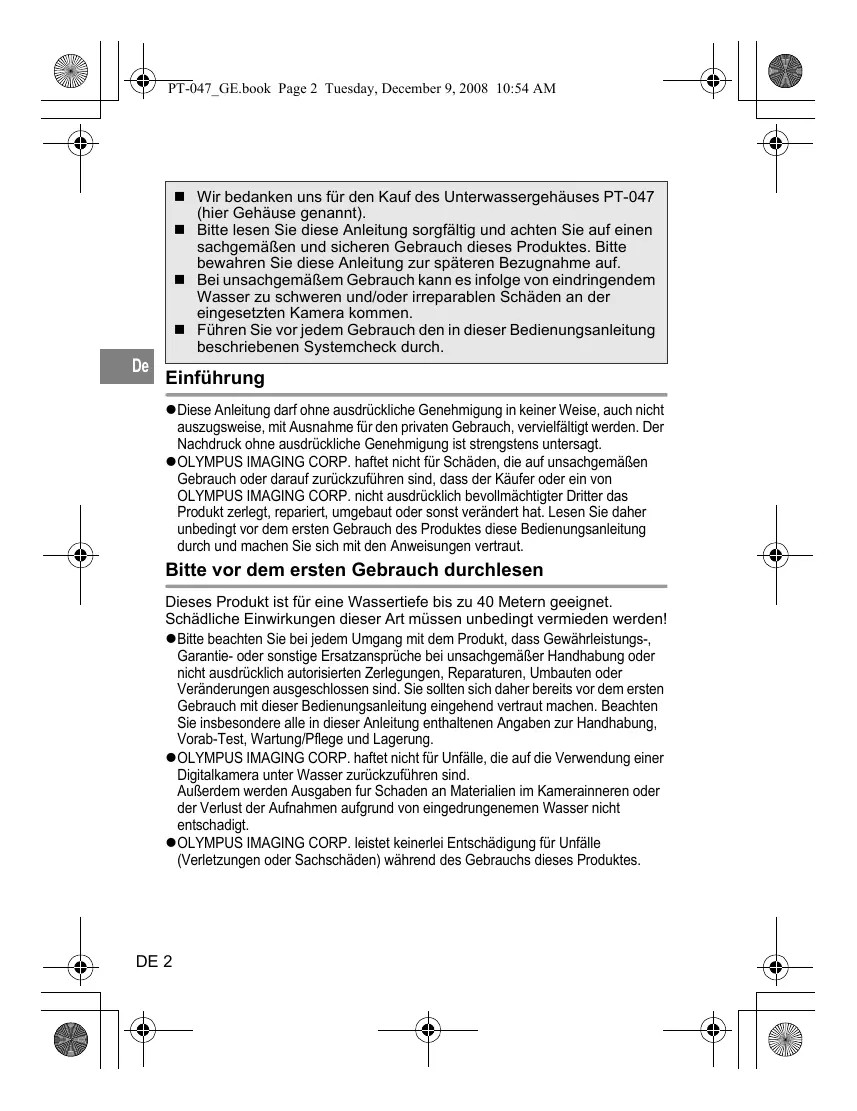

Werfen des Gehäuses in das Wasser etc., kann Wasser eindringen.

Das Gehäuse daher bitte stets sorgfältig und vorsichtig handhaben. De

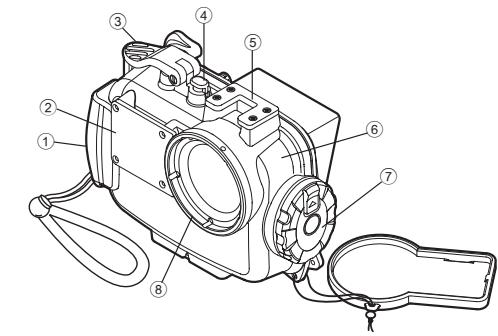

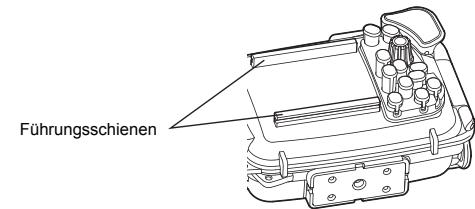

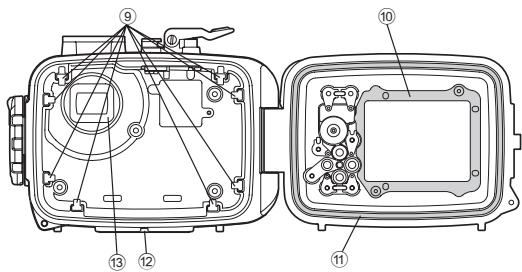

Anbringen und Entfernen der LCD-MonitorBlendschutzhaube

Anbringen Entfernen Anbringen des O-Rings28 Austausch von Verschleißteilen28

PT-047_GE.book Page 8 Tuesday, December 9, 2008 10:54 AM

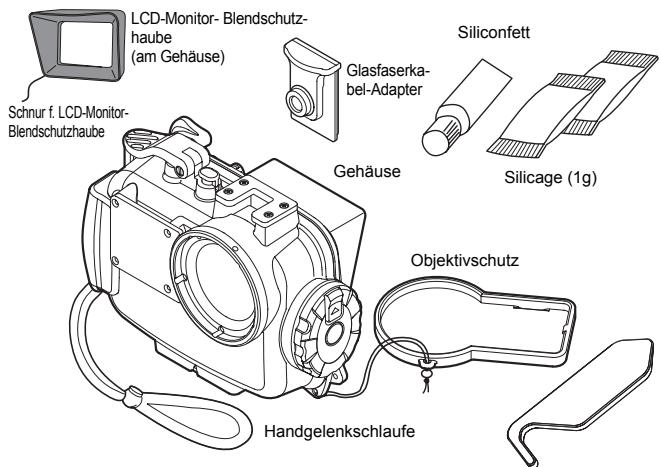

1. Vorbereitende Schritte

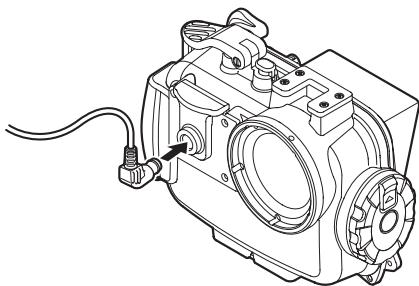

2 Stecken Sie den Stecker des Unterwasser-Glasfaserkabels (optional: PTCB-E02) vollständig in den Schlitz für das Glasfaserkabel.

Dieses Gehäuse unterliegt einer strengen Qualitätskontrolle bei der Fertigung und der

Montage der Teile einschließlich einer sorgfältigen Funktionsüberprüfung. Zudem wird jedes Gehäuse in einem speziellen Wasserdruckbelastungstest auf seine Wasserdichtigkeit überprüft, um die Einhaltung der Leistungsdaten zu gewährleisten. De

PT-047_GE.book Page 20 Tuesday, December 9, 2008 10:54 AM Wasserdichtigkeitstest

Der letzte Test nach dem Einsetzen der Kamera wird nachstehend erläutert. Diesen Test immer durchführen. Der Test lässt sich leicht in einem mit Wasser gefüllten Behälter, wie einer Badewanne etc., durchführen. Das dauert rund 5 Minuten. Verbleibende Wasserreste zwischen den Gehäusedeckeln können beim Öffnen des Gehäuses in das Innere eindringen. Diesen Bereich besonders sorgfältig trockenreiben.

1 Führen Sie den O-Ring-Entferner zwischen dem O-Ring und einer

Seite der O-Ring-Nut ein. 2 Schieben Sie die Spitze des eingeführten O-Ring-Entferners unter den De

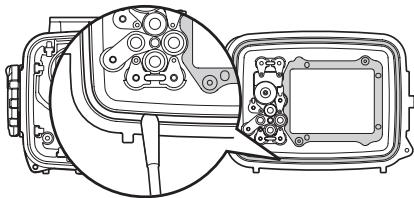

Entfernen Sie alle in der O-Ring-Nut befindlichen Schmutzpartikel und/ oder Fremdkörper mit einem sauberen, flusenfreien Tuch.

Gegebenenfalls an der O-Ring-Kontaktfläche des vorderen Unterwassergehäusedeckels befindliche Sand- oder Schmutzpartikel müssen gleichfalls sorgfältig entfernt werden. De

Vergewissern Sie sich, dass keinerlei Fremdkörper am O-Ring anhaften und fetten Sie ihn leicht mit dem mitgelieferten Silikonfett ein. Legen Sie den O-Ring in die Ringnut ein und vergewissern Sie sich dabei, dass er einwandfrei sitzt.

• Beim Schließen des Produktes unbedingt darauf achten, dass sich am O-Ring und/oder den Kontaktflächen am Gehäuse (z. B. Durchmesser des Objektivrings Abmessungen Breite 145 mm x Höhe 110 mm x Tiefe 72,5 mm 2 No la guarde con la pila alojada en la cámara digital en este producto. El almacenamiento con una pila instalada puede dar lugar a una fuga del líquido de la pila y ocasionar fuego. 3 Si tuviera lugar una filtración de agua con la cámara instalada en este producto, saque rápidamente la pila de la cámara. Se pueden producir inflamación y explosión por la generación de gas hidrógeno. 4 Este producto está hecho de resina. Se pueden producir lesiones si se rompe a causa de un fuerte impacto contra una roca u otros objetos sólidos. Por favor, utilice esta unidad con mucho cuidado.

9 Para garantizar una manipulación y funcionamiento seguros y sin problemas de la cámara digital que alberga la caja, lea atentamente el manual de instrucciones de la cámara. 0 Cuando cierre herméticamente el producto, asegúrese de que en las superficies de contacto o en las juntas tóricas no se alojan partículas extrañas. a Cuando introduzca su cámara digital en la caja después de haber sacado fotos debajo del agua, es posible que se pierda la transparencia del objetivo si se introduce la silicagel en la caja.

Compruebe la condición de colocación de la cámara 17

Selle la caja 18 Compruebe la operación de la cámara colocada 18 Realice las verificaciones finales 19

Inspección visual 19

Prueba de filtración de agua 20 Imagen de instalación

Instalación completa

Cómo usar la correa de mano

Pase su mano a través de la correa de mano facilitada y ajuste la longitud con el botón de tope.

• Una parte de la junta tórica o la junta tórica en su totalidad se encuentra fuera de la ranura especificada. • La junta tórica presenta daños, grietas, deterioro o deformación • Arena, fibras, cabellos u otras materias extrañas fijadas en la junta tórica, en la ranura de la junta tórica o en la superficie de contacto de la junta tórica en la tapa delantera • Daños en la ranura de la junta tórica o en la superficie de contacto de la junta tórica en la tapa delantera • Presión sobre la correa, silicagel, etc., en el momento de cerrar la caja Realice la prueba cuando no exista ninguna de las causas anteriores. PRECAUCIÓN: Si se detecta una filtración al usarse normalmente, no utilice la caja y póngase en contacto con Olympus.

1. Confirmación de pila

La toma fotográfica debajo del agua utiliza con frecuencia el flash. Antes de bucear, asegúrese de que las pilas tienen suficiente carga.

2. Confirmación del número de fotos que se pueden hacer

Confirme que en el almacenamiento de imágenes queda espacio suficiente para las fotos que va a hacer.

3. Retire la correa de mano de la cámara digital.

Cuando se coloca una cámara digital sin retirar la correa, la correa puede quedar aprisionada entre las tapas de la caja, y puede ocasionar la filtración de agua.

3 Abra con cuidado la tapa trasera de la carcasa.

La bolsa de silicagel se proporciona para prevención de velado.

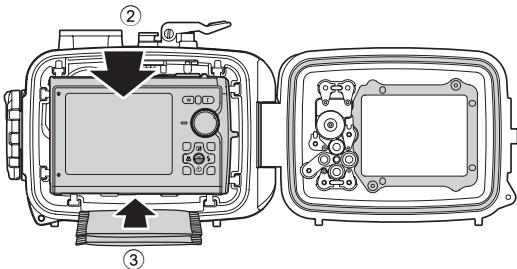

Compruebe la condición de colocación de la cámara Compruebe los puntos siguientes antes de sellar la carcasa. • ¿Se encuentra la cámara digital colocada apropiadamente? • ¿Se encuentra la bolsa de silicagel colocada completamente en la ubicación indicada? • ¿Se encuentra la junta tórica fijada apropiadamente en la apertura de la carcasa? • ¿Existen materias extrañas incluyendo suciedad fijada sobre la junta tórica y superficie de contacto de la junta tórica en la tapa delantera? • ¿Se ha realizado el mantenimiento de la función de hermeticidad al agua? Para obtener más información sobre el mantenimiento, consulte “6. Manteniendo la función de hermeticidad al agua” (p.25) de este manual.

Compruebe la operación de la cámara colocada Después del sellado de la carcasa, compruebe si la cámara funciona normalmente. 1 Pulse el botón POWER de la caja y compruebe que la cámara está encendida/apagada (ON/OFF). 2 Gire la ruleta de modo de la caja y confirme que el modo de la cámara cambia correctamente. • Compruebe en el monitor LCD que se ha activado el modo correcto. 3 Pulse la palanca del disparador de la caja y compruebe que dicho botón se libera. • Utilice también el resto de botones de control de la carcasa y confirme que la cámara funciona correctamente, según se espera.

1 lentamente en el agua.

Para cancelar el bloqueo AF, pulse el botón de navegación con flecha hacia abajo (botón AFL) nuevamente.

Tras lavarla con agua pura, utilice un paño limpio para secar las gotas de agua. Asegúrese de utilizar un paño sin restos de sal y que no deje ninguna fibra. Seque completamente la caja en un lugar bien ventilado y a la sombra. PRECAUCIÓN: • No utilice aire caliente desde un secador de cabello o aparatos similares para el secado, ni exponga la caja a la luz directa del sol, ya que esto puede acelerar el deterioro y deformación de la caja, y el deterioro y deformación de la junta tórica ocasionando una filtración de agua. • Cuando limpie la caja, tenga cuidado de no causar rayaduras.

Retire la junta tórica

1 Inserte el extractor de junta tórica entre la junta tórica y una pared en la ranura de junta tórica. 2 Deslice la punta del extractor de junta tórica situada debajo de la junta tórica. (Tenga cuidado de no rayar la ranura de la junta tórica con la punta del extractor de junta tórica.) 3 Sostenga la junta tórica con sus dedos después que se salga de la ranura y retírela de la caja.

Ejes del botón de funciones: acero inoxidable

No se pueden utilizar productos de otros tipos de modelos descritos anteriormente.
