BEDIENUNGSANLEITUNG X820 OLYMPUS

Take a picture 10 Review your pictures 11 En

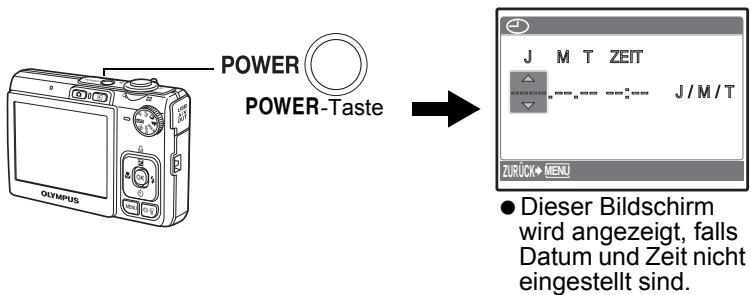

d4348_33_e_basic_00_bookfile.book Page 6 Friday, June 15, 2007 8:33 PM Turn the camera on

This explains how to turn on the camera in shooting mode. En

The monitor will turn on automatically.

• For more detailed information regarding camera setup and usage, please refer to the camera’s “Advanced Manual” provided on CD-ROM. • For additional assistance, refer to the “Help” file in the OLYMPUS Master software. d4348_33_f_basic_00_bookfile.book Page 28 Friday, June 15, 2007 7:56 PM Table des matières Réunir ces éléments (contenu de la boîte) 29 Fixer la courroie 29

Préparer l’appareil photo 30

Allumer l’appareil photo 32 Régler la date et l’heure 33 À propos de l’écran de réglage de la date et de l’heure 33

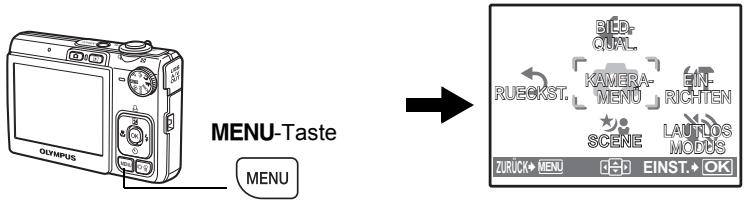

Régler la langue 35

Prendre une photo 36 Vérifier les images 37 Fr

Effacer les images 37

Fonctionnement de base 38

Touches du mode prise de vue 38 Modes de scène 39 Mode gros plan 39 Modes flash 40 Retardateur 40 Veillez à ce que les mesures de sécurité présentées à la fin de ce manuel soit respectées. Les images sur l’écran ACL et les illustrations de l’appareil photo figurant dans ce manuel peuvent différer de celles du produit.

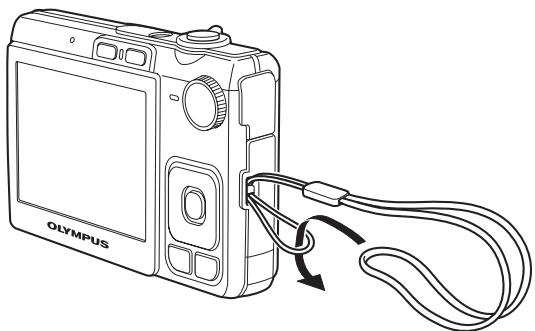

Tendez la courroie afin qu’elle ne soit pas relâchée.

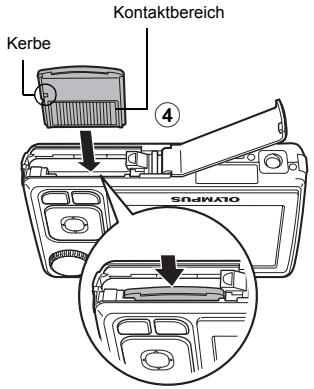

Si vous n’insérez pas correctement la batterie, vous ne pourrez plus la retirer. Ne forcez pas. Contactez votre distributeur/centre de service agréé. Si vous endommagez l’extérieur de la batterie (en la griffant, par exemple), elle risque de chauffer, voire même d’exploser.

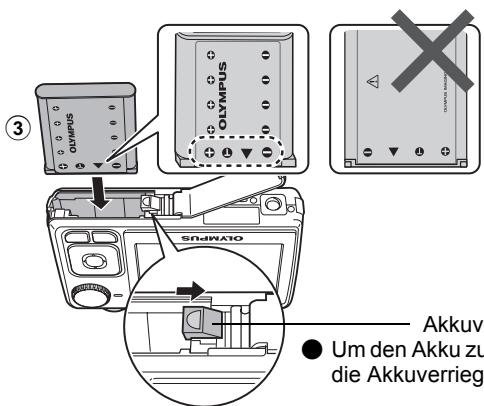

Pour retirer la batterie, appuyez sur le bouton de verrouillage de la batterie dans le sens indiqué par la flèche.

Lors de la prise d’images fixes

Lors de la prise de vidéo

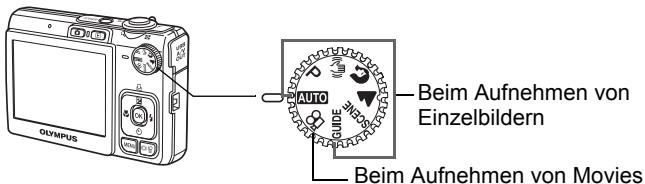

Modes de prise de vue d’images fixes

Cette fonction réduit le flou dû à un mouvement du sujet ou un bougé de l’appareil lors de la prise de vue.

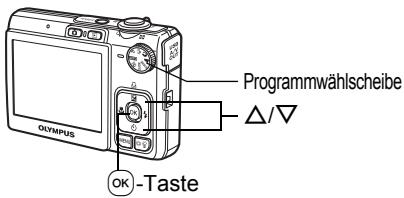

Idéal pour prendre des photos de personnes. Idéal pour prendre des photos de paysages. Sélectionnez-en un parmi les 15 modes de scène disponibles selon les conditions de prise de vue. Utilisez le guide de prise de vue affiché à l’écran pour prendre d’images fixes en fonction de la situation.

b. Appuyez sur la touche o.

Les directions de la molette de défilement sont indiquées par les symboles ONXY dans le manuel d’instructions fourni.

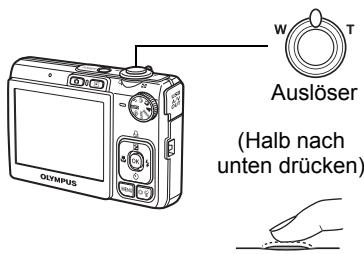

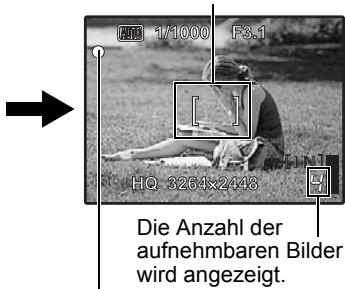

Une fois la mise au point et l’exposition mémorisées, le voyant vert s’allume et la vitesse d’obturation et la valeur d’ouverture s’affichent.

Le voyant d’accès de carte clignote.

(Appuyez complètement) %, la position du zoom est fixe.

1 Appuyez plusieurs fois sur la touche X& pour sélectionner [&] ou [%] et appuyez sur .

Lorsque le flash est réglé pour se déclencher, l’indication # s’allume.

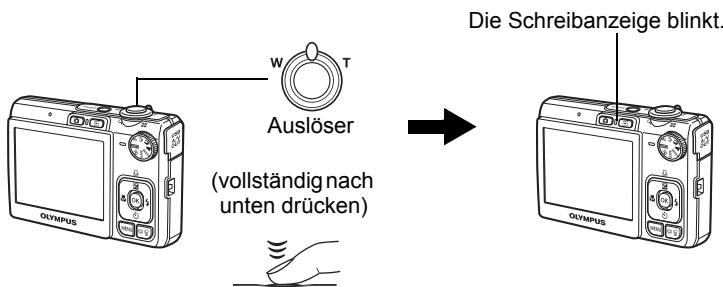

3 Enfoncez complètement le déclencheur pour prendre la photo.

2 Enfoncez complètement le déclencheur pour prendre la photo.

Le voyant du retardateur s’allume pendant environ 10 secondes après que le déclencheur ait été enfoncé, puis il clignote. La photo est prise après environ 2 secondes de clignotement.

Fonctionnalité d’économie d’énergie

Pour économiser l’énergie de la batterie, l’appareil photo passe automatiquement en mode veille et cesse de fonctionner après 3 minutes d’inactivité environ. Actionnez le déclencheur ou le levier de zoom pour réactiver l’appareil photo. Une fois qu’il est entré en mode veille, si l’appareil n’est toujours pas utilisé au bout de 12 minutes, l’objectif se rétracte automatiquement et l’appareil s’éteint. Pour l’utiliser à nouveau, remettez-le sous tension.

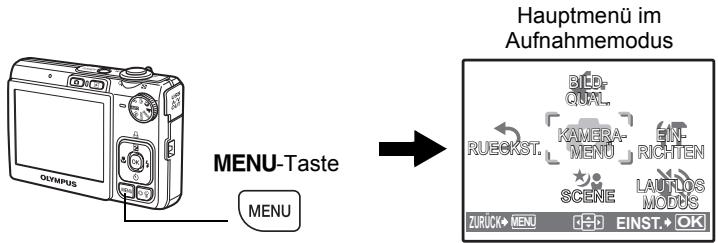

Menu principal en mode prise de vue

QUALITE D'IMAGE Touche m

SCENE Sélectionnez une scène en fonction du sujet et des conditions de prise de vue.

SILENCE Désactive le son de fonctionnement, d’avertissement, du déclencheur, etc. en mode prise de vue et d’affichage. REGLAGE Définit la date et l’heure, la langue et d’autres paramètres.

Effacement de toutes les photos

1 Appuyez sur la touche m pour afficher le menu principal en mode d’affichage.

1 Assurez-vous que le téléviseur et l’appareil photo sont éteints. Branchez le connecteur multiple de l’appareil photo à la prise d’entrée vidéo du téléviseur avec le câble AV.

Couvercle du connecteur À brancher aux bornes d’entrée vidéo (jaune) et d’entrée audio (blanc) du téléviseur.

3 Allumez l’appareil photo et appuyez sur la touche q pour sélectionner le mode d’affichage.

La dernière photo prise est affichée sur le téléviseur. Utilisez la molette de défilement (ONXY) pour sélectionner la photo que vous voulez afficher.

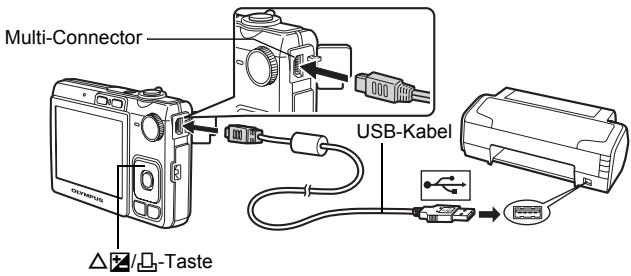

2 Connectez une des extrémités du câble USB dans le connecteur multiple de l’appareil photo et l’autre dans le connecteur USB de l’imprimante.

Enregistrez votre appareil photo lorsque vous installez OLYMPUS Master pour activer la garantie, recevoir des notifications pour le logiciel et les mises à jour de micro-logiciels et plus encore.

-20°C à 60°C (stockage)

Humidité : 30% à 90% (fonctionnement)/10% à 90% (stockage) Alimentation : Une batterie au lithium-ion Olympus (LI-42B/LI-40B) Dimensions : 91,8 mm (P) × 55,7 mm (H) × 19,1 mm (D) Durée de vie de la batterie Conditions de fonctionnement Température

À DU PERSONNEL DE DÉPANNAGE QUALIFIÉ POUR UNE RÉPARATION. Le point d’exclamation à l’intérieur d’un triangle vous alerte sur certains points importants concernant le maniement et l’entretien de l’appareil figurant dans la documentation fournie avec le produit.

DANGER Si le produit est utilisé sans respecter les informations données sous ce symbole, des blessures graves, voire mortelles pourraient en résulter.

Eau et humidité — Pour les précautions sur des produits avec une conception imperméable, lire les sections imperméabilisation.

Emplacement — Pour éviter d’endommager l’appareil, monter le produit solidement sur un trépied ou un sabot stable. Alimentation — Ne raccorder ce produit qu’à la source d’alimentation décrite sur l’étiquette du produit. Entrée d’objets — Pour éviter des blessures, ne jamais introduire d’objet métallique dans le produit. Chaleur — Ne jamais utiliser ni ranger ce produit près d’une source de chaleur telle qu’un radiateur, un accumulateur de chaleur, ou tout type d’appareil qui génère de la chaleur, comprenant les amplificateurs.

• Vous devez être au moins à 1 m des visages de vos sujets. Déclencher le flash trop près des yeux du sujet pourrait causer une perte momentanée de la vision.

( Ne pas laisser l’appareil à la portée des enfants.

• Toujours utiliser et ranger l’appareil hors de la portée des jeunes enfants et des bébés pour empêcher les situations dangereuses suivantes qui pourraient causer des blessures graves :

• S’enrouler dans la courroie de l’appareil, causant la strangulation. • Avaler accidentellement la batterie, des cartes ou d’autres petites pièces. • Déclencher accidentellement le flash dans leurs yeux ou ceux d’un autre enfant. • Se blesser accidentellement par des parties en mouvement de l’appareil.

( Ne pas regarder le soleil ni de la lumière puissante avec l’appareil.

( Ne pas utiliser ni ranger l’appareil dans des endroits poussiéreux ou humides. ( Ne pas couvrir le flash avec une main pendant le déclenchement.

( Arrêter immédiatement d’utiliser l’appareil si vous remarquez une odeur, un bruit anormal ou de la fumée provenant de l’appareil.

• Ne jamais retirer les batteries les mains nues, ce qui pourrait vous brûler les mains.

( Ne jamais manipuler l’appareil avec des mains mouillées.

( Ne pas laisser l’appareil dans des endroits où il pourrait être soumis à des températures très élevées.

• Ceci pourrait causer une détérioration de certaines pièces et, dans certaines circonstances, l’appareil pourrait prendre feu. Ne pas utiliser le chargeur s’il est couvert (par exemple par une couverture). Ce qui pourrait causer une surchauffe, débouchant sur un incendie.

( Manipuler l’appareil soigneusement afin d’éviter une brûlure à basse température.

• Lorsque l’appareil contient des parties métalliques, une surchauffe peut déboucher sur une brûlure à basse température. Faire attention aux points suivants :

• Utilisé pendant une longue durée, l’appareil devient chaud. Si vous tenez l’appareil dans ces conditions, une brûlure à basse température risque de se produire. • Dans des endroits sujets à des températures très froides, la température du corps de l’appareil peut être plus basse que la température ambiante. Si possible, mettre des gants en tenant l’appareil à des températures basses.

( Faire attention avec la courroie.

• Faire attention avec la courroie en portant l’appareil. Elle peut facilement s’accrocher à des objets sur le passage et causer des dommages sérieux.

épingles à cheveux, des agrafes, etc. • Ne jamais ranger la batterie dans un lieu où elle serait exposée en plein soleil, ou sujette à des températures élevées dans un véhicule chaud, près d’une source de chaleur, etc. • Pour éviter de causer des coulages de liquide de la batterie ou d’endommager ses bornes, respecter scrupuleusement toutes les instructions concernant l’usage de la batterie. Ne jamais tenter de démonter la batterie ni la modifier, en soudant, etc. • Si du liquide de la batterie entrait dans vos yeux, les laver immédiatement avec de l’eau claire et froide du robinet et consulter immédiatement un médecin. • Toujours ranger la batterie hors de la portée des jeunes enfants. Si un enfant avale accidentellement une batterie, consulter immédiatement un médecin.

• Maintenir à tout moment la batterie au sec. • Pour éviter un coulage du liquide de la batterie, une génération de chaleur ou de causer un incendie ou une explosion, n’utiliser que la batterie recommandée pour l’usage avec ce produit. • Introduire soigneusement la batterie comme décrit dans les instructions de fonctionnement. • Si les batteries rechargeables n’ont pas été rechargées au bout de la durée spécifiée, arrêter de les charger et ne pas les utiliser. • Ne pas utiliser une batterie si elle est endommagée ou cassée. • Si la batterie coule, devient décolorée ou déformée, ou devient anormale sous d’autres aspects pendant le fonctionnement, arrêter d’utiliser l’appareil. • Si du liquide de la batterie coule sur vos vêtements ou sur votre peau, retirer le vêtement et laver immédiatement la zone affectée avec de l’eau claire et froide du robinet. Si le liquide vous brûle la peau, consulter immédiatement un médecin. • Ne jamais soumettre la batterie à des chocs violents ni à des vibrations continues.

• Avant sa mise en place, toujours contrôler soigneusement la batterie pour des coulages, décoloration, gauchissement ou toutes autres anormalités. • La batterie peut devenir chaude pendant une utilisation prolongée. Pour éviter des brûlures mineures, ne pas la retirer immédiatement après avoir utilisé l’appareil. • Toujours retirer la batterie de l’appareil avant de le ranger pour une longue durée.

Veuillez ne pas jeter l’équipement dans les ordures domestiques.

A utiliser pour la mise en rebut de ces types d’équipements conformément aux systèmes de traitement et de collecte disponibles dans votre pays.

Précaution sur l’utilisation de la batterie et du chargeur de batterie

Il est vivement recommandé de n’utiliser que la batterie et le chargeur de batterie spécifiques, qui sont disponibles comme accessoires d’origine Olympus, avec cet appareil photo.

L’utilisation d’une batterie et/ou d’un chargeur de batterie qui ne sont pas d’origine risque de provoquer un incendie ou des blessures à cause d’un coulage de liquide, d’une surchauffe, d’une combustion ou d’un endommagement de la batterie. Olympus n’assume aucune responsabilité pour les accidents et dommages à cause de l’utilisation d’une batterie et/ou d’un chargeur de batterie autres que les accessoires d’origine Olympus.

• IBM est une marque déposée de la société International Business Machines Corporation. • Microsoft et Windows sont des marques déposées de la société Microsoft Corporation. • Macintosh est une marque de Apple Inc. • xD-Picture Card™ est une marque déposée. • Tous les autres noms de sociétés et appellations de produits sont des marques, déposées ou non, des propriétaires respectifs. • Les normes pour les systèmes de fichiers d’appareil photo indiquées dans ce manuel sont les normes “Design Rule for Camera File System/DCF” stipulées par l’association JEITA (Japan Electronics and Information Technology Industries Association).

Europa GmbH défini sur le site Internet : http://www.olympus.com. Le client peut retourner le produit à n’importe quel centre de service après-vente Olympus agréé pendant une période d’un an à partir de la date d’achat, en cas de réparations, conformément à la garantie internationale. Veuillez noter que de tels centres de service après-vente Olympus n’existent pas dans certains pays. 2. Le client est responsable des risques du transport du produit chez un distributeur Olympus ou dans un centre de service après-vente Olympus, tous les frais de transport sont à sa charge. 3. Pendant la période de garantie, les frais engendrés par des réparations sont à la charge du client dans les cas ci-dessous. (a) tout dommage résultant d’une manipulation non conforme (contraire aux instructions du mode d’emploi) (b) tout dommage résultant d’une réparation, d’une modification, d’un nettoyage, etc., non effectués par un centre de service après-vente Olympus. (c) tout dommage causé par un transport non conforme, une chute, un choc, etc. après achat du produit. (d) tout défaut ou dommage résultant d’un incendie, tremblement de terre, inondation, intempéries et autres catastrophes naturelles, pollution, alimentation électrique non conforme. (e) tout dommage résultant d’un stockage non conforme ou négligent (températures excessives, humidité excessive, proximité d’insecticides tels que naphtaline ou produits chimiques nocifs, etc.) ou d’un entretien non conforme. (f) tout dommage résultant de piles usagées, etc. (g) tout dommage causé par l’intrusion de sable, boue, etc. à l’intérieur de l’appareil. (h) non-présentation de la présente garantie pour la réparation. (i) modifications faites sur la présente carte de garantie concernant l’année, le mois et le jour de l’achat, les noms du client et du revendeur, le numéro, de série, etc. (j) non-présentation d’un justificatif d’achat (ticket de caisse) en même temps que la présente garantie. 4. Cette garantie concerne uniquement le produit lui-même. Elle ne couvre pas les autres pièces telles que sac de transport, bandoulière, couvercle d’objectif, piles, etc. 5. La seule obligation de Olympus dans le cadre de la présente garantie se limite à la réparation ou au remplacement du produit. Toute responsabilité pour perte ou dommage indirect ou accessoire de quelque nature que ce soit supporté par le client à cause d’un défaut du produit est exclue, notamment en cas de perte ou dommage causé à des objectifs, films, autres matériels ou accessoires utilisés avec le produit ou de perte financière quelconque résultant d’un retard en réparation ou de la perte de données. La présente disposition ne déroge pas à la législation contraignante en vigueur.

Remarques sur l’établissement de la carte de garantie

1. Cette garantie ne sera valide que si la carte de garantie est dûment complétée par Olympus ou un revendeur agréé ou si d’autres documents contiennent une justification suffisante. Par conséquent, veuillez vous assurer que votre nom, le que votre nom, le nom du revendeur, le numéro de série et la date d’achat (année, mois, jour) figurent intégralement et lisiblement sur la carte de garantie et que le contrat d’achat original ou le justificatif d’achat (indiquant le nom et l’adresse du revendeur, la date d’achat et la désignation du produit) est joint à la présente garantie. Olympus se réserve le droit de refuser une prestation de service après-vente gratuite si les informations portées sur la carte de garantie sont incomplètes ou illisibles ou si les documents mentionnés précédemment ne sont pas joints ou si les informations qu’ils contiennent sont incomplètes ou illisibles. 2. Cette carte de garantie ne sera pas remplacée, aussi conservez-la avec le plus grand soin. * Veuillez vous référer à la liste du site Internet : http://www.olympus.com pour le réseau international des centres de services autorisés Olympus.

Restrictions relatives à la garantie

Olympus ne fait aucune déclaration, ne délivre aucune assurance ou garantie, expresse ou implicite, pour ou relative au contenu de la présente documentation écrite ou du logiciel, et ne pourra en aucun cas être tenu pour responsable de toute autre garantie implicite de commercialisation ou d’adaptation à des fins particulières, ou pour les dommages encourus, qu’ils soient directs, imprévus ou indirects (notamment non limités aux dommages dus à une perte financière, une interruption d’activité ou la perte de données professionnelles) suite à l’utilisation ou la restriction ou impossibilité d’utilisation de la documentation écrite ou du logiciel. Certains pays n’autorisent pas l’exclusion ni la limitation de la responsabilité de tels dommages, les restrictions précédemment citées peuvent donc éventuellement ne pas s’appliquer à vous-même.

Acerca de la pantalla de ajuste de fecha y hora 59

Ajuste el idioma 61

Tome una fotografía 62 Las imágenes que aparecen en la pantalla y las ilustraciones de la cámara utilizadas en este manual pueden ser distintas que el producto real.

Si se daña la parte exterior de la batería (arañazos, etc.), es posible que ésta se caliente o explote.

Botón de bloqueo de la batería

Para extraer la batería, presione el botón de bloqueo de la batería en la dirección de la flecha.

Seleccione uno de los 15 modos de escena disponibles en función de las condiciones fotográficas. Utilice la guía de disparo que se muestra en la pantalla para fotografiar según la situación.

b. Presione el botón o.

El piloto de control de la tarjeta parpadea.

Botón disparador (Presionar completamente)

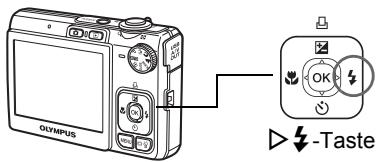

Es posible seleccionar de entre 4 modos de flash - AUTO, ! (Reducción del efecto de ojos rojos), # (Flash de relleno) o $ (Flash desactivado).

Si la cámara no se utiliza durante aproximadamente 12 minutos después de entrar en el modo de reposo, se retrae automáticamente el objetivo y se apaga. Para volver a utilizarla, enciendala otra vez.

Se borran todas las fotografías.

1 Compruebe que el televisor y la cámara estén apagados. Conecte el multiconector de la cámara al terminal de entrada de vídeo del televisor usando el cable AV.

Tapa del conector Alcance de fotografía

: Cámara digital (para fotografía y reproducción)

: Grabación digital, JPEG (según la norma Design rule for Camera File system (DCF)) : Exif 2.2, Formato de reserva de impresión digital Duración de la batería Entorno de funcionamiento Temperatura

• En lugares sujetos a temperaturas extremadamente bajas, la temperatura de la carcasa de la cámara puede ser más baja que la temperatura ambiente. Si es posible, póngase guantes cuando manipule la cámara en temperaturas bajas.

( Tenga cuidado con la correa.

• Tenga cuidado con la correa cuando transporte la cámara. Podría engancharse en objetos sueltos y provocar daños graves.

• Si se producen fugas de líquido, decoloración o deformación de la batería, o cualquier otra anormalidad durante la operación, interrumpa el uso de la cámara. • Si el fluido de la pila entrara en contacto con su ropa o con su piel, quítese la ropa y lave de inmediato la parte afectada con agua corriente fresca y limpia. Si el fluido quemara su piel, solicite atención médica inmediatamente. • Nunca exponga la batería a fuertes impactos ni a vibraciones continuas.

Información de Japón (JEITA).

* Véase la lista en el sitio web: http://www.olympus.com para la red internacional autorizada de servicios de Olympus.

Limitación de la garantía

Olympus no hace declaración alguna ni realiza ningún tipo de afirmaciones o garantías, ni explícitamente ni de forma concluyente, a través de o con referencia al contenido de esta documentación impresa o en forma de software. Tampoco puede hacerse responsable de la capacidad de mercado o de la idoneidad para un objetivo determinado, ni tampoco por daños tanto directos como incidentes o indirectos (especialmente, pero no únicamente, a daños devengados de una eventual pérdida de beneficios, una interrupción o pérdida de datos de negocio) que se desprendan del uso o de la limitación o incapacidad de uso de esta documentación impresa o en forma de software. En algunos países no está permitido limitar o inhibirse totalmente de la responsabilidad procedente de este tipo de daños, por lo cual de garantía no tendrá efectos en este caso.

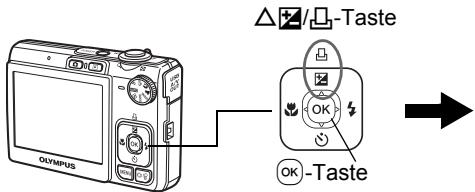

a. Drücken Sie die Tasten X& und Y#, um die zu löschenden Bilder anzuzeigen. b. Drücken Sie die /S-Taste.

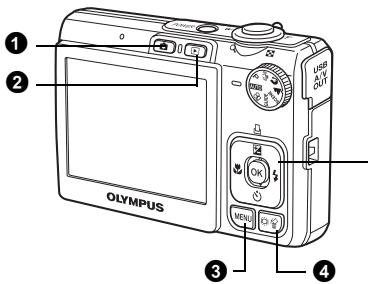

Zum Auswählen des Aufnahmemodus.

2 q-Taste (Wiedergabe)

Zum Auswählen des Wiedergabemodus.

AV-Kabel (im Lieferumfang enthalten)

2 Schalten Sie das Fernsehgerät ein und stellen Sie den Videokanal ein.

Weitere Informationen zum Video-Eingangskanal finden Sie in der : Gleichspannung 4,2 V, 200 mA De

( Niemals die Kamera auf extrem helle Lichtquellen (Sonne,

Scheinwerfer usw.) richten. ( Die Kamera niemals an Orten verwenden, die starker De

Es wird ausdrücklich empfohlen, ausschließlich einen Akku und ein Ladegerät zu verwenden, welche als Original-Olympus-Zubehör erhältlich und spezifisch für diese Kamera geeignet sind. Falls ein Akku und/oder ein Ladegerät einer anderen Ausführung als Original-Olympus-Zubehör verwendet werden, kann es infolge von auslaufender Akkuflüssigkeit, Überhitzung, Funkenbildung zu

Schäden am Akku, sonstigen Schäden und Verletzungen kommen, und es besteht Feuergefahr. Olympus haftet nicht für Unfälle und Schäden, welche auf die Verwendung von Akkus und/oder Ladegeräten einer anderen Ausführung als Original-Olympus-Zubehör zurückzuführen sind.
