FTP 400 D3 - Wasserpumpe FLORABEST - Kostenlose Bedienungsanleitung

Produkttyp	Tauchpumpe für klares Wasser
Marke	Florabest
Modell	FTP 400 D3
Versorgungsspannung	230 V~, 50 Hz
Leistung	400 W
Max. Durchflussmenge	10 000 l/h
Maximale Förderhöhe	7 m (bei 1 000 l/h)
Maximale Wassertemperatur	35 °C
Schutzklasse	IPX8
Gewicht	3,66 kg
Länge des Netzkabels	8 m
Maximaler Durchmesser von Fremdkörpern	5 mm
Verfügbare Schlauchanschlüsse	1/2", 3/4", 1", 1 1/2" (13, 19, 25, 38 mm)
Wasserhahnanschluss (Innengewinde)	G 1 ½" am Winkeladapter, G 1" am Schlauchadapter
Steuerungsart	Schwimmerschalter mit Höhenverstellung
Betriebsarten	Automatisch und manuell / Flachabsaugung
Rückschlagklappe	Integriert, abnehmbar
Thermoschutz	Integrierter Thermoschalter, automatischer Neustart nach Abkühlung
Aufhängeseil	8 m Nylonseil inklusive
Empfohlene Verwendung	Pumpen von klarem Wasser, Kellerentleerung, Wassertransfer
Wartung	Reinigung mit klarem Wasser, Überprüfung des Schwimmers alle 3 Monate
Garantie	3 Jahre

Häufig gestellte Fragen - FTP 400 D3 FLORABEST

Wie hoch ist die maximale Wassertemperatur, die die Pumpe FTP 400 D3 fördern kann?

Die maximale Temperatur des geförderten Wassers beträgt 35 °C. Überschreiten Sie diesen Grenzwert nicht, um Motorschäden zu vermeiden.

Wie stelle ich den Schwimmerschalter ein?

Lösen Sie die Höhenverstellschraube (7) und positionieren Sie das Schwimmerkabel nach oben (Pfeil ↑). Die Ein-/Ausschalthöhe ist stufenlos einstellbar. Stellen Sie sicher, dass sich der Schwimmer frei bewegen kann und vor dem Ausschalten nicht den Boden berührt.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Kabel, Verlängerung). Wenn der Schwimmer in der unteren Position ist, heben Sie ihn an. Wenn das Problem weiterhin besteht, schlagen Sie in der Fehlertabelle der Anleitung nach oder wenden Sie sich an den Kundendienst.

Kann ich die Pumpe mit Salzwasser oder brennbaren Flüssigkeiten verwenden?

Nein. Die Verwendung von Salzwasser, aggressiven, abrasiven, ätzenden, entzündlichen oder explosiven Flüssigkeiten ist verboten. Nur klares Wasser bis 35 °C ist zulässig.

Wie reinige ich die Pumpe?

Trennen Sie die Pumpe vor der Reinigung vom Stromnetz. Reinigen Sie das Gehäuse und das Einlassgitter des Fußes mit einem klaren Wasserstrahl. Entfernen Sie Ablagerungen am Schwimmer und im Schacht. Bei stationärem Einsatz überprüfen Sie den Schwimmer mindestens alle drei Monate.

Wie verwende ich den manuellen Modus / die Flachabsaugung?

Stellen Sie den Schwimmerschalter (6) senkrecht nach oben in die Höhenverstellung (7). Die Pumpe arbeitet kontinuierlich ohne automatische Abschaltung. Überwachen Sie sie ständig und schalten Sie sie sofort aus, wenn kein Wasser mehr gefördert wird, um einen Trockenlauf zu vermeiden.

Kann die Pumpe trocken laufen?

Nein. Trockenlauf kann die Pumpe beschädigen. Der Thermoschalter schützt vor Überlastung, aber es ist zwingend erforderlich, die Pumpe zu überwachen und auszuschalten, wenn der Durchfluss stoppt.

Wie ersetze ich die Rückschlagklappe?

Schrauben Sie den Schlauchadapter (10) vom Winkeladapter (12) ab. Entfernen Sie die defekte Rückschlagklappe (11a) und die Dichtung (11b). Setzen Sie die neue Dichtung in die Klappe ein und platzieren Sie die Klappe so, dass das Ventil in Fließrichtung öffnet. Montieren Sie die Baugruppe wieder.

Wie hoch sind Leistung und maximale Durchflussmenge der Pumpe?

Die Pumpe hat eine Leistung von 400 W und eine maximale Durchflussmenge von 10.000 l/h (bei direktem Auslass). Die maximale Förderhöhe beträgt 7 m bei 1.000 l/h.

Was tun, wenn die Pumpe nach kurzer Zeit stoppt?

Dies kann auf Überhitzung (Wassertemperatur >35 °C) oder Verschmutzungen zurückzuführen sein, die die Pumpe blockieren. Trennen Sie die Pumpe vom Netz, reinigen Sie sie und den Schacht, und überprüfen Sie die Wassertemperatur. Der Thermoschalter startet nach Abkühlung automatisch neu.

BEDIENUNGSANLEITUNG FTP 400 D3 FLORABEST

Originalbetriebsanleitung

FR BE

POMPE D'ÉVACUATION IMMERGÉE POUR EAUX CLAIRES

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

Allgemeine Beschreibung ....5

Lieferumfang 5

Übersicht 5

Funktionsbeschreibung 5

Technische Daten......5

Leistungsdaten 5

Sicherheitshinweise ......6

Bildzeichen auf dem Gerät 6

Bildzeichen in der Betriebsanleitung .... 6

Besondere Anweisungen

zum sicheren Betrieb 6

Allgemeine Sicherheitshinweise ..... 7

Inbetriebnahme 9

Montage 9

Druckleitung anschließen 9

Aufstellen/Aufhängen 9

Prüfungen vor Inbetriebnahme ..... 10

Bedienung 10

Netzanschluss 10

Ein- und Ausschalten 10

Automatischer Betrieb 10

Manueller Betrieb/Flachabsaugung ... 11

Wartung und Reinigung .....11

Allgemeine Reinigungsarbeiten ..... 11

Rückfluss-Stopp auswechseln 12

Pumpenfuß reinigen 12

Lagerung 12

Entsorgung/Umweltschutz .....12

Ersatzteile/Zubehör ......13

Garantie ....13

Reparatur-Service 15

Service-Center 15

Importeur 15

Fehlersuche 16

Original

EG-Konformitätserklärung .....97

Explosionszeichnung ....105

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät bzw. in Schlauchleitungen Restmengen von Wasser befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Klarwasser-Tauchpumpe ist zur Förderung von Wasser bis zu einer Temperatur von max. 35°C bestimmt. Sie ist z. B. geeignet zum Leeren von Becken und Behältern.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Klarwasser-Tauchpumpe (Pumpe)
• Winkeladapter + Schlauch-Adapter
• 8 m Nylonseil
• Betriebsanleitung

Übersicht

1 Tragegriff
2 Netzanschlussleitung
3 Pumpengehäuse
4 Pumpenfuß
5 Pumpenausgang
6 Schwimmschalter
7 Schwimmschalter-Höhenverstellung
8 Schwimmschalter-Kabel
9 Schwimmschalter-Führung
10 Schlauch-Adapter
11 Rückfluss-Stopp (11a) mit Dich- tung (11b) (nicht sichtbar)
12 Winkeladapter
13 8 m Nylonseil

Funktionsbeschreibung

Die Pumpe ist mit einer Schwimmschaltung ausgestattet, die die Pumpe wasserstandsabhängig automatisch ein- oder ausschaltet. Bei Überlastung wird die Pumpe durch den eingebauten Thermoschutzschalter ausgeschaltet. Nach Abkühlung läuft der Motor von selbst wieder an.

Zudem besitzt die Pumpe einen Rückfluss-Stopp, der das Zurückfließen des Wassers z. B. bei einem Stromausfall verhindert.

Technische Daten

Klarwasser-Tauchpumpe ......FTP 400 D3

Nenneingangs- spannung (U) .... 230 V\~, 50 Hz Leistungsaufnahme (P) ....400 W Max. Fördermenge (Qmax) ca. 10000 l/h Maximale Förderhöhe (Hmax) ....7 m Maximale Eintauchtiefe ....7 m Max. Wassertemperatur (Tmax). ....35 °C Schlauchanschluss ....½", ¾", 1", 1½" (13 mm, 19 mm, 25 mm, 38 mm)

Anschluss für Hahnstück mit Innengewinde am Winkeladapter ... G 1 ½" (44,9 mm) am Schlauch-Adapter ... G 1" (33,3 mm)

Maximale Korngröße (saugbare Schwebstoffe) .... 0 5 mm Länge Netzanschlussleitung .... 10 m Gewicht (inkl. Zubehör) .... 3,66 kg Schutzklasse .... I Schutzart.... IPX8

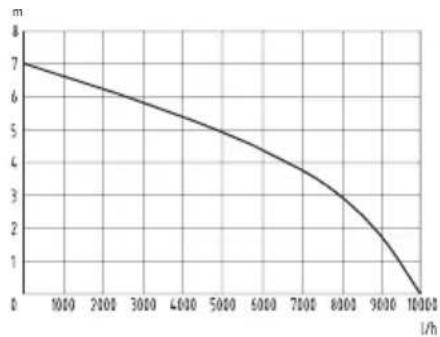

Leistungsdaten

Die Messung der maximalen Leistungsdaten erfolgt bei optimalen Bedingungen wie gerader, direkter Ausgang.

T

Sicherheitshinweise

Bildzeichen auf dem Gerät

Achtung! Nicht geeignet für Wasser mit hohem Sandanteil.

Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden der Netzanschlussleitung sofort den Netzstecker aus der Steckdose.

Maximale Eintauchtiefe

Elektrogeräte gehören nicht in den Hausmüll.

Bildzeichen in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch elektrischen Schlag.

Gebotszeichen mit An- gaben zur Verhütung von Schäden.

Netzstecker ziehen!

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Besondere Anweisungen zum sicheren Betrieb

- Befinden sich Personen im Wasser, so darf das Gerät nicht betrieben werden. Es besteht Gefahr durch elektrischen Schlag.

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Sicherung mind. 6 Ampere.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Verschmutzung der Flüssigkeit könnte durch Ausfließen von Schmiermitteln auftreten.

- Beachten Sie die weiteren Hinweise im Kapitel „Wartung und Reinigung“.

Allgemeine Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Arbeiten mit dem Gerät:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Ortliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
• Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten. Es besteht Verletzungsgefahr.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Die Förderung von aggressiven, abrasiven (schmirgelwirkenden), ätzenden, brennbaren (z. B. Motorenkraftstoffe) oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmitteln und Lebensmitteln ist nicht gestattet. Die Temperatur der Förderflüssigkeit darf 35°C nicht überschreiten.

- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Beaufsichtigen Sie das Gerät während des Betriebs, um automatisches Abschalten oder Trockenlaufen der Pumpe rechtzeitig zu erkennen. Prüfen Sie regelmäßig die Funktion des Schwimmschalters (siehe Kapitel „Inbetriebnahme“). Bei Nichtbeachtung erlöschen Garantie- und Haftungsansprüche.
• Bitte beachten Sie, dass die Pumpe nicht zum Dauerbetrieb (z. B. für Wasserläufe in Gar-tenteichen) geeignet ist. Prüfen Sie das Gerät regelmäßig auf einwandfreie Funktion.
• Beachten Sie, dass in dem Gerät Schmiermittel zum Einsatz kommen, die u. U. durch Ausfließen Beschädigungen oder Verschmutzungen verursachen können. Setzen Sie die Pumpe nicht in Gartenteichen mit Fischbestand oder wertvollen Pflanzen ein.
• Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung oder am Schlauch.

T

• Schützen Sie das Gerät vor Frost und Trockenlaufen.
- Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.
- Lesen Sie zum Thema „Reinigung, Wartung, Lagerung“ bitte die Hinweise in der Betriebsanleitung. Alle darüber hinausgehenden Maßnahmen, insbesondere das Offnen des Gerätes, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Bei Betrieb des Gerätes muss nach dem Aufstellen der Netzstecker frei zugänglich sein.
• Bevor Sie Ihre neue Pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen:
• Erdung, Nullung, Fehlerstromschutzschaltung muss den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren,
• Schutz der elektrischen Steckverbindungen vor Nässe.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen. Gefahr durch elektrischen Schlag.

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

• Führen Sie die Elektroinstallation entsprechend den nationalen Vorschriften aus.

• Prüfen Sie vor jedem Gebrauch Gerät, Netzanschlussleitung und Netzstecker auf Beschädigungen. Defekte Netzanschlussleitungen dürfen nicht repariert werden, sondern müssen gegen neue ausgetauscht werden. Lassen Sie Schäden an Ihrem Gerät von einem autorisierten Fachmann beseitigen.
• Benutzen Sie die Netzanschlussleitung nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
• Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung.
• Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Verlängerungskabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am Gerät, bei Undichtigkeiten im Wassersystem, in Arbeitspau- sen und bei Nichtgebrauch den Netzstecker aus der Steckdose.
• Netzanschlussleitungen dürfen keinen geringeren Querschnitt besitzen als Gummischlauchleitungen mit der Bezeichnung H05RN8-F. Die Leitungslänge muss 10 m betragen. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm² betragen.

Inbetriebnahme

Montage

Adapter anschrauben

1. Schrauben Sie den Winkeladapter

(12) und den Schlauch-Adapter
(10) auf den Pumpenausgang (5).

Höhenverstellung für Schwimmschalter montieren

1. Lockern Sie die Schraube an der

Schwimmschalter-Höhenverstellung (7) und schieben Sie diese über die Schwimmschalter-Führung (9). Dabei muss das Schwimmschalter-Kabel (8) nach oben geführt werden (Pfeil ↑ muss nach oben zeigen) (siehe "Bedienung").

Druckleitung anschließen

Die Installation der Klarwasser-Tauchpumpe erfolgt

• entweder mit fester Rohrleitung
• oder mit flexibler Schlauchleitung.

- Stülpen Sie bei Verwendung eines 12 " Schlauches diesen über den Schlauch-Adapter (10) der Pumpe und befestigen Sie ihn mit einer Schlauchschelle.

• Für die Verwendung eines 34 "-, 1"- oder 1 12 "-Schlauches schneiden Sie den jeweils darüberliegenden Anschluss ab und stülpen dann den Schlauch über den entsprechenden Anschluss (Befestigung mit Schlauchschelle).
• Für die Verwendung eines Hahnstücks mit Innengewinde (G 1") zum Anschluss externer Schlauchanschluss-Systeme schneiden Sie die oberen drei Anschlüsse direkt über dem G 1"-Rohrgewinde ab.

- Schließen Sie ein Hahnstück mit Innengewinde (G 1 12 ") direkt am Winkeladapter (A 12) an.

Die Messung der maximalen Leistungsdaten erfolgt bei optimalen Bedingungen wie gerader, direkter Ausgang. Der Winkeladapter (A 12) und der Rückfluss-Stopp (G 11) können die Leistung reduzieren.

Um die Pumpleistung zu erhöhen, kann der Rückfluss-Stopp (11) aus dem Winkeladapter (12) herausgenommen werden (siehe G „Rückfluss-Stopp auswechseln“). Dies empfiehlt sich insbesondere bei Schlauchanschlüssen kleiner als 1“. Bitte bedenken Sie, dass dann allerdings beim Pumpen oder Stromausfall das Wasser ggf. zurückfließen kann.

Aufstellen/Aufhängen

Die Pumpe kann im Wasser aufgestellt oder aufgehängt werden. Zum Aufhängen und/oder Herausziehen der Pumpe können Sie das im Lieferumfang enthaltene Nylonseil (A 13) verwenden.

Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmschalter frei bewegen kann.

Befestigen Sie das Nylonseil (13) am Tragegriff (1).

Achten Sie darauf, das Gerät auf keinen Fall an der Netzanschlussleitung zu halten oder aufzuhängen. Es besteht die Gefahr eines Stromschlages durch eine beschädigte Netzanschlussleitung.

T

Achten Sie darauf, dass sich am Schachtboden im Laufe der Zeit Schmutz und Sand ansammeln kann, der die Pumpe beschädigen könnte. Wir empfehlen, die Pumpe auf einen Ziegelstein oder einen Gitterrost zu stellen.

Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern.

Prüfungen vor Inbetriebnahme

- Prüfen Sie die Funktion des Schwimmschalters (siehe „Bedienung“).

- Prüfen Sie, ob die Pumpe standsicher aufgestellt oder sicher aufgehängt ist.

- Prüfen Sie, ob die Druckleitung ordnungsgemäß angebracht wurde.

- Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose, und dass diese ausreichend abgesichert ist (mind. 6A).

- Vergewissern Sie sich, dass nie Feuchtigkeit oder Wasser an den Netzanschluss kommen kann. Es besteht die Gefahr eines Stromschlages.

Bedienung

Netzanschluss

Die von Ihnen erworbene Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit 230 V \~ 50 Hz.

Nehmen Sie das Gerät erst nach Beachtung aller vorhergehenden Punkte in Betrieb.

Ein- und Ausschalten

1. Stecken Sie den Netzstecker in die Steck-dose. Die Pumpe läuft sofort an, wenn sich der Schwimmschalter in korrekter Position befindet (siehe „Automatischer Betrieb“ und „Manueller Betrieb“).

2. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Die Pumpe schaltet ab.

Bei zu geringem Wasserstand schaltet der Schwimmschalter die Pumpe automatisch ab.

Beaufsichtigen Sie das Gerät während des Betriebs, um automatisches Abschalten oder Trockenlaufen der Pumpe rechtzeitig zu erkennen und Schäden zu vermeiden.

Automatischer Betrieb

Im automatischen Betrieb schaltet der Schwimmschalter (A 6) die Pumpe automatisch ein bzw. ab.

Bei stationärer Installation muss die Funktion des Schwimmschalters (A 6) regelmäßig (spätestens alle drei Monate) überprüft werden.

Der Ein- bzw. Aus-Schaltpunkt des Schwimmschalters (A 6) kann stufenlos eingestellt werden:

Lockern Sie die Schraube an der Schwimmschalter-Höhenverstellung (7) und bringen Sie diese in die gewünschte Position.

Überprüfen Sie den Schwimmschalter (6):

- Er muss so positioniert sein, dass er sich frei heben und senken kann. Die Schaltpunkthöhe „Ein“ und die Schaltpunkthöhe „Aus“ müssen leicht erreicht werden können. Prüfen Sie dies, indem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimmschalter (6) mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen, ob die Pumpe sich ein- bzw. ausschaltet.

- Achten Sie auch darauf, dass der Abstand zwischen dem Schwimm- schalter (6) und der Schwimm- schalter-Höhenverstellung (7) nicht zu gering ist. Bei zu geringem Abstand wird die einwandfreie Funktion nicht gewährleistet.

- Achten Sie bei der Einstellung darauf, dass der Schwimmschalter (6) nicht vor dem Ausschalten der Pumpe den Boden berührt.

Es besteht die Gefahr des Trockenlaufens, wenn das Schwimmschalter-Kabel (E 8) zu lange gewählt wird, insbesondere wenn die Schwimmschalter-Höhenverstellung (E 7) nicht montiert ist (siehe „Inbetriebnahme“).

Manueller Betrieb/Flachabsaugung

Im manuellen Betrieb schaltet die Pumpe nicht automatisch ab, da der Schwimm-schalter (A 6) überbrückt ist.

Positionieren Sie den Schwimmschalter (6) senkrecht nach oben in der Schwimmschalter-Höhenverstellung (7).

Beobachten Sie die Pumpe im manuellen Betrieb ständig. Schalten Sie sofort die Pumpe aus (Netzstecker ziehen), wenn kein Wasser mehr gepumpt wird. Es besteht die Gefahr von Beschädigungen, wenn die Pumpe trocken läuft.

Wartung und Reinigung

Reinigen und pflegen Sie Ihr Gerät regelmäßig. Regelmäßiges Reinigen und Pflegen erhält die Leistungsfähigkeit und steigert die Lebensdauer Ihres Gerätes.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Allgemeine Reinigungsarbeiten

• Nicht stationär installierte Geräte: Reinigen Sie die Pumpe nach jedem Gebrauch mit klarem Wasser.
• Stationär installierte Geräte: Prüfen Sie die Funktion des Schwimm-schalters (A 6) regelmäßig (spätestens alle drei Monate).
• Entfernen Sie Fusseln und faserige Partikel, die sich am Pumpengehäuse (A 3) eventuell festgesetzt haben, mit einem Wasserstrahl.

T O O

• Reinigen Sie den Schwimmschalter (A 6) von Ablagerungen mit klarem Wasser.
• Befreien Sie den Schachtboden regelmäßig von Schlamm (spätestens alle 3 Monate) und reinigen Sie auch die Schachtwände.

Rückfluss-Stopp auswechseln

Tauschen Sie einen defekten Rückfluss-Stopp aus (siehe „Ersatzteile/Zubehör“).

1. Schrauben Sie den Schlauch-Adapter (10) am Winkeladapter (12) ab und entnehmen Sie Rückfluss-Stopp (11a) und Dichtung (11b).

2. Setzen Sie die Dichtung (11b) in den neuen Rückfluss-Stopp (11a) ein.

3. Setzen Sie den Rückfluss-Stopp (11) so zwischen Winkeladapter (12) und Schlauch-Adapter (10) ein, dass sich das Ventil in Flussrichtung öffnet und gegen die Flussrichtung schließt.

Pumpenfuß reinigen

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Verunreinigungen an der Pumpenunterseite können mit klarem Wasser abgespritzt werden.

Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen der Pumpe, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Lagerung

• Reinigen Sie die Pumpe vor der Lagerung.
• Bewahren Sie die Pumpe trocken und frostsicher und außerhalb der Reichweite von Kindern auf.
• Wenn Sie die Pumpe einen längeren Zeitraum nicht benutzt haben, dann muss sie nach dem letzten Einsatz und vor Neueinsatz gründlich gereinigt werden. Infolge von Ablagerungen und Rückständen kann es ansonsten zu Anlaufschwierigkeiten kommen.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 15). Halten Sie die unten genannten Bestellnummern bereit.

Position Position Bezeichnung Bestell-Nr. Betriebs- Explosions- anleitung zeichnung

A 10/11 32/31 Schlauch-Adapter, mit Rückfluss-Stopp		91101246
A 12 30	Winkeladapter	91101245

Der Rückfluss-Stopp ist ein Verschleißteil und wird nicht unter Garantie ausgetauscht.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt.

Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

T

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Rückfluss-Stopp, Dichtring) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Es besteht insbesondere kein Garantieanspruch beim Fördern von abrasiven Materialien (Sand, Steine) oder aggressiven Flüssigkeiten, da dadurch Dichtungen, Laufrad, Motor oder andere Teile beschädigt werden.

Achtung: Tauchpumpen sind Entwässerungspumpen. Die Konstruktion einer Tauchpumpe verfolgt den Zweck, im Rahmen ihrer Leistungsklasse möglichst rasch ein bestimmtes Volumen Wasser zu fördern bzw. abzupumpen. Tauchpumpen sind nicht geeignet als Bewässerungspumpen (z. B. zur Gartenbewässerung) oder als Dauerlaufpumpen (z. B. für Bachläufe oder Teichfontänen). Bei Zweckentfrem- dung erlischt der Garantieanspruch. Prüfen Sie regelmäßig die Funktion des Schwimmschalters. Bei Nichtbeachtung oder Trockenlaufen der Pumpe erlöschen Garantie- und Haftungsansprüche. Der Garantieanspruch erlischt auch beim Einsatz der Klarwasser-Tauchpumpe ohne Bodenplatte oder bei Beschädigungen, die durch Halten oder Aufhängen an der Netzanschlussleitung verursacht werden. Die Pumpen dürfen nicht trocken laufen oder Frost ausgesetzt werden.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 285189) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut,

Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 285189

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 285189

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 285189

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Service-Anschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

www.grizzly-service.eu

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Pumpe läuft nicht an	Netzspannung fehlt	Steckdose, Netzanschlussleitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann
	Schwimmschalter (A 6) schaltet nicht	Schwimmschalter in höhere Stellung bringen
Pumpe fördert nicht	Einlaufgitter des Pumpenfußes (A 4) verstopft	Einlaufgitter des Pumpenfußes mit Wasserstrahl reinigen
	Pumpenleistung verringert durch stark verschmutzte und schmirgeln-de Wasserbeimengungen	Pumpe reinigen
	Rückfluss-Stopp (G 11) falsch eingesetzt oder defekt	Sitz des Rückfluss-Stopp's überprü-fen, ggf. auswechseln (siehe „War-tung und Reinigung")
Pumpe schal-tet nicht aus	Schwimmschalter kann nicht ab-sinken	Pumpe auf dem Schachtboden rich-tig aufstellen
Fördermenge ungenügend	Einlaufgitter des Pumpenfußes (A 4) verstopft	Einlaufgitter des Pumpenfußes mit Wasserstrahl reinigen
	Pumpenleistung verringert durch stark verschmutzte und schmirgeln-de Wasserbeimengungen	Pumpe reinigen
	Rückfluss-Stopp (G 11) falsch eingesetzt oder defekt	Sitz des Rück fluss-Stopp's überprü-fen, ggf. auswechseln (siehe „War-tung und Reinigung")
	Rückfluss-Stopp (G 11) reduziert Pumpleistung	Rückfluss-Stopp aus Winkeladapter (G 12) nehmen (siehe „Inbetrieb-nahme")
Pumpe schal-tet nach kur-zer Laufzeit ab	Motorschutz schaltet die Pumpe wegen zu starker Wasserver-schmutzung ab.	Netzstecker ziehen und Pumpe so-wie Schacht reinigen.
	Wassertemperatur zu hoch, Motor-schutz schaltet Gerät ab.	Auf maximale Wasser-Temperatur von 35°C achten!

Content

Introduction ......17

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim, GERMANY

www.grizzly-service.eu

Sommaire

Introduction ......30

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 DE-63762 Großostheim, Allemagne www.grizzly-service.eu

Inhoud

Inleiding 43

Gebruiksdoel ....43

Technische gegevens ....44

Automatische werking 50

Handmatige werking / vlakke afzuiging .... 50

Automatische werking

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzly-service.eu

Foutopsporing

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzly-service.eu

Contenido

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzly-service.eu

Búsqueda de fallos

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemanha

www.grizzly-service.eu

OriginalEG-Konformitätserklärung

Hiermit bestätigen wir, dass dieKlarwasser-TauchpumpeBaureihe FTP 400 D3Seriennummer 201705000001 - 201705083957folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:

2014/30/EU • 2014/35/EU • 2011/65/EU*

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 60335-1:2012/A11:2014 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (17)** trägt der Hersteller:

[Grizzly Tools GmbH & Co. KG] Stockstädter Straße 20 D-63762 Großostheim, Germany 31.05.2017 Christian Frank (Dokumentationsbevollmächtigter)

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, Germany 31.05.2017

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update ·
