FTP 400 D3 - Waterpomp FLORABEST - Gratis gebruiksaanwijzing en handleiding

Producttype	Dompelpomp voor schoon water
Merk	Florabest
Model	FTP 400 D3
Voedingsspanning	230 V~, 50 Hz
Vermogen	400 W
Maximaal debiet	10 000 l/u
Maximale opvoerhoogte	7 m (bij 1 000 l/u)
Maximale watertemperatuur	35 °C
Beschermingsklasse	IPX8
Gewicht	3,66 kg
Lengte voedingskabel	8 m
Maximale diameter vreemde voorwerpen	5 mm
Beschikbare slangkoppelingen	1/2", 3/4", 1", 1 1/2" (13, 19, 25, 38 mm)
Kraanverbinding (binnendraad)	G 1 ½" op hoekadapter, G 1" op slangadapter
Bedieningstype	Vlotterschakelaar met hoogteverstelling
Bedrijfsmodi	Automatisch en handmatig / vlakzuiging
Terugslagklep	Ingebouwd, verwijderbaar
Thermische beveiliging	Ingebouwde thermische schakelaar, automatische herstart na afkoeling
Ophangkabel	8 m nylonkabel meegeleverd
Aanbevolen gebruik	Pompen van schoon water, kelder leegpompen, wateroverbrenging
Onderhoud	Reinigen met schoon water, controle vlotterschakelaar elke 3 maanden
Garantie	3 jaar

Veelgestelde vragen - FTP 400 D3 FLORABEST

Wat is de maximale watertemperatuur die de FTP 400 D3-pomp kan verpompen?

De maximale watertemperatuur is 35 °C. Overschrijd deze limiet niet om schade aan de motor te voorkomen.

Hoe stel ik de vlotterschakelaar af?

Draai de hoogteverstelschroef (7) los en plaats de kabel van de vlotter omhoog (pijl ↑). De schakelhoogte aan/uit is continu instelbaar. Zorg ervoor dat de vlotter vrij kan bewegen en de grond niet raakt voordat de pomp stopt.

Wat te doen als de pomp niet start?

Controleer eerst de stroomvoorziening (stopcontact, kabel, verlengsnoer). Als de vlotter in de lage stand staat, til deze dan op. Als het probleem aanhoudt, raadpleeg de storingszoeker in de handleiding of neem contact op met de klantenservice.

Kan ik de pomp gebruiken met zout water of brandbare vloeistoffen?

Nee. Het gebruik van zout water, agressieve, schurende, bijtende, brandbare of explosieve vloeistoffen is verboden. Alleen schoon water tot 35 °C is toegestaan.

Hoe reinig ik de pomp?

Koppel de pomp los voor reiniging. Reinig de behuizing en het inlaatrooster van de voet met een straal schoon water. Verwijder aanslag op de vlotter en in de put. Bij vast gebruik, controleer de vlotter minstens elke drie maanden.

Hoe gebruik ik de handmatige stand / vlakzuiging?

Plaats de vlotterschakelaar (6) verticaal omhoog in de hoogteverstelling (7). De pomp werkt continu zonder automatische uitschakeling. Houd de pomp constant in de gaten en schakel deze onmiddellijk uit als er geen water meer wordt gepompt om droogloop te voorkomen.

Kan de pomp drooglopen?

Nee. Droogloop kan de pomp beschadigen. De thermische beveiliging beschermt tegen overbelasting, maar het is noodzakelijk om de pomp te bewaken en uit te schakelen als de stroom stopt.

Hoe vervang ik de terugslagklep?

Schroef de slangadapter (10) los van de hoekadapter (12). Verwijder de defecte terugslagklep (11a) en de afdichting (11b). Plaats de nieuwe afdichting in de klep en plaats de klep zodanig dat de klep opent in de stromingsrichting. Monteer het geheel weer.

Wat zijn het vermogen en het maximale debiet van de pomp?

De pomp heeft een vermogen van 400 W en een maximaal debiet van 10 000 l/u (bij directe uitlaat). De maximale opvoerhoogte is 7 m bij 1 000 l/u.

Wat te doen als de pomp na een korte tijd stopt?

Dit kan komen door oververhitting (watertemperatuur >35 °C) of verstoppingen. Koppel de pomp los, reinig deze en de put, en controleer de watertemperatuur. De thermische beveiliging start automatisch opnieuw na afkoeling.

GEBRUIKSAANWIJZING FTP 400 D3 FLORABEST

Vertaling van de originele gebruiksaanwijzing

ES

BOMBA SUMERGIBLE PARA AGUAS LIMPIAS

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

Algemene beschrijving ......44

Omvang van de levering 44

Overzicht 44

Toepassingsgebieden 44

Prestatievermogen 45

Veiligheidsvoorschriften .....45

Verklaring van symbolen 45

Symbolen in de gebruiksaanwijzing . 45

Bijzondere aanwijzingen voor een veilig bedrijf .... 45

Algemene veiligheidsvoorschriften ... 46

Ingebruikname ....48

Montagehandleiding 48

Aansluiting van de persleiding ..... 48

Installatie/ophangen 49

Kontroles voor ingebruikname .....49

Bediening 49

Netaansluiting.... 49

In- en uitschakelen 49

Onderhoud en Reiniging ....50

Algemene reinigings- en onderhoudswerkzaamheden ..... 51

Terugstroomklep vervangen 51

Voetdeel reinigen 51

Opslag 51

Afvalverwerking/ milieubescherming ....51

Reserveonderdelen/accessoires .. 52

Garantie 52

Reparatieservice ....54

Service-Center 54

Importeur ....54

Foutopsporing ....55

Vertaling van de originele CE-conformiteitsverklaring .....100

Explosietekening 105

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specifieke gevallen aan of in het apparaat resp. in slangleidingen resthoeveelheden water of smeerstoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoel

De zuiver water-dompelpomp is een afvoerpomp en voor het transport van water tot een temperatuur van max. 35°C bestemd.

Ze is bijvoorbeeld geschikt voor het overen wegpompen van bekkens en reservoirs. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

De operator of gebruiker is voor schade aan andere mensen of aan hun eigendom verantwoordelijk. De fabrikant is niet aansprakelijk voor beschadigingen, die door een niet-reglementair voorgeschreven gebruik of door een foutieve bediening veroorzaakt werden.

Algemene beschrijving

De afbeeldingen kunt u vinden op de voorste uitklappagina.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

• Zuiver water-dompelpomp (pomp)
• Hoekadapter + adapter met slangaansluiting
• 8 m touw
• Gebruiksaanwijzing

Overzicht

1 Transporthandvat
2 Netsnoer
3 Pompbehuizing
4 Voetdeel
5 Pomputgang
6 Drijfschakelaar
7 Hoogteverstelling drijfschakelaar
8 Kabel voor de drijfschakelaar
9 Drijfschakelaar-geleiding
10 Adapter met slangaansluiting
11 Terugstroomklep met afdichting (niet zichtbaar)
12 Hoekadapter
13 8 m nylonkabel

Toepassingsgebieden

De pomp is uitgerust met een drijfschakeling, die het apparaat afhankelijk van het waterpeil automatisch in- of uitschakelt. Bij overbelasting word de pomp door de ingebouwde thermische veiligheidsschakelaar uitgeschakeld. Na afkoeling start de motor weer automatisch.

Daarenboven heeft de pomp een terug- stroomklep, die het terugstromen van het water bijv. bij een stroomuitval verhindert.

Technische gegevens

Zuiver water-dompelpomp .....FTP 400 D3

Netspanning (U) .... 230 V\~, 50 Hz Prestatievermogen (P) .... 400 W Hoeveelheid water max.

(Qmax) ...... ca. 10000 l/h Bereikbare hoogte max. (Hmax) ......7 m Zo diep mogelijke ligging ......7 m Watertemperatuur max. (Tmax) ......35°C

Aansluiting slang .... ^1/2 , ^3/4 , ^1 , ^1 ^1/2 (13 mm, 19 mm, 25 mm, 38 mm)

Aansluiting voor kraanstuk met interne schroefdraad aan de haakse adapter .... G 1 ½" (44,9 mm)

aan de slangadapter ..... G 1" (33,3 mm) Vreemde voorwerpen max. ..... ∅ 5 mm Lengte netsnoer ..... 10 m Gewicht (incl. alle onderdelen) ..... 3,66 kg Beschermingsniveau ..... I Beschermingsklasse ..... IPX8

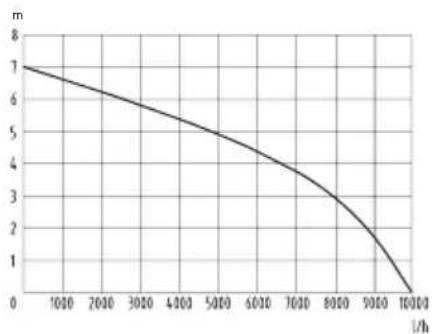

Prestatievermogen

De meting van de maximale prestaties vindt plaats onder optimale omstandigheden, zoals een rechte, directe uitloop. De hoekadapter kan het vermogen reduceren.

Veiligheidsvoorschriften Verklaring van symbolen

Let op!

Niet geschikt voor water met een hoog zandgehalte.

Lees aandachtig de bij de pomp horende bedienings-aanwijzing en volg de daar-in vermelde instructies op!

Let op! Trek bij beschadiging of doorsnijden van de stroomkabel onmiddellijk de stekker uit het stocontact.

Zo diep mogelijke ligging

Machines horen niet bij huis- houdelijk afval thuis.

Symbolen in de gebruiksaanwijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok.

Gebodsteken met informatie over de preventie van schade.

Trek de stekker uit het stopcontact.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Bijzondere aanwijzingen voor een veilig bedrijf

- Indien er zich personen in het water bevinden, mag het apparaat niet bediend worden. Er bestaat gevaar door een elektrische schok.

- Sluit het apparaat uitsluitend op een contactdoos met lekstroombeschermingsinrichting (diffe-rentieelschakelaar) met een toe-gekende stroom van maximaal 30 mA aan; zekering minstens 6 ampère.

- Als het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of door zijn klantenserviceafdeling of door een gelijkwaardig gekwalificeerde persoon vervangen worden om gevaren te vermijden.

- Dit apparaat kan door kinderen vanaf 8 jaar en ouder en tevens door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring en kennis gebruikt

worden wanneer ze onder toe- zicht staan of met het oog op het gebruik van het apparaat geïnstrueerd werden en zich van de daaruit resulterende gevaren bewust zijn. Kinderen mogen niet met het apparaat spelen. Reinig- ging en gebruikersonderhoud mogen niet door kinderen zonder toezicht doorgevoerd worden.

• Kinderen dienen onder toezicht te staan om te vrijwaren dat ze niet met het apparaat spelen.
• Vervuiling van de vloeistof kan optreden door uittredende smeermiddelen.
• Neem ook de aanwijzingen in het hoofdstuk "Onderhoud en reiniging" in acht.

Algemene veiligheidsvoorschriften

Speciale opmerkingen bij de bediening van het apparaat.

Werkzaamheden met het apparaat:

Opgepast: zo vermijdt u on- gevallen en verwondingen:

• Personen, die niet met gebruiksaanwijzing vertrouwd zijn, mogen het apparaat niet gebruiken. In wetten en plaatselijke verordeningen kan een minimumleeftijd voor het gebruik ervan opgenomen zijn.
• Draag ter bescherming tegen een elektrische schok stevige schoenen.
• Tref gepaste maatregelen om kinderen op een veilige afstand van het functionerende apparaat

te houden. Gevaar voor verwon- dingen!

• Gebruik het apparaat niet in de nabijheid van ontvlambare vloeistoffen of gassen. In geval van veronachtzaming bestaat er gevaar voor brand of voor een ontploffing.
• Het transport van agressieve, abrasieve (als smeergel uitwerkende), bijtende, brandbare (bijvoorbeeld Motorbrandstoffen) of explosieve vloeistoffen, zout water, reinigingsmiddelen en levensmiddelen is niet toegestaan. De temperatuur van de persvloeistof mag niet meer dan 35°C bedragen.
• Bewaar het apparaat op een droge plaats en buiten de reikwijdte van kinderen.

Opgepast! Zo vermijdt u schade aan het apparaat en eventueel daaruit voortvloei- ende lichamelijke letsels:

• Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Laat vóór ingebruikname door een vakman controleren dat de vereiste elektrische beschermingsmaatregelen getroffen werden.
• Houd tijdens de werking (vooral in woonruimten) toezicht op het apparaat om het automatische uitschakelen of het drooglopen van de pomp tijdig vast te stellen. Kijk regelmatig de werking van de drijtschakelaar na (zie hoofdstuk „Ingebruikname”). In geval van veronachtzaming

vervallen garantie- en aansprakelijkheidclaims.

• Gelieve in acht te nemen dat de pomp niet voor het permanente functioneren (bijvoorbeeld voor waterlopen in tuinvijvers) geschikt is. Controleer het apparaat regelmatig op een foutloze werking.
• Neem in acht dat er in het apparaat smeermiddelen gebruikt worden, die soms door uit te sijpelen beschadigingen of vervuiling kunnen veroorzaken. Gebruik de pomp niet in tuinvijvers met visstand of waardevolle planten.
• Draag of bevestig het apparaat niet aan het snoer of aan de persleiding.
• Bescherm het apparaat tegen vorst en tegen het drooglopen.
• Maak uitsluitend gebruik van originele accessoires en voer geen ombouw van het apparaat door.
• Gelieve over het onderwerp „Onderhoud en reiniging“ de in de gebruiksaanwijzing vermelde instructies te lezen. Alle daarbuiten ressorterende maatregelen, in het bijzonder het openen van het apparaat, dienen door een vakkundig geschoolde elektricien getroffen. Richt u in geval van een reparatie altijd tot ons servicecenter.

Elektrische veiligheid:

Opgepast: zo vermijdt u ongevallen en verwondingen door een elektrische schok:

- Tijdens de werking van het apparaat moet na de installatie de netstekker vrij toegankelijk zijn.

- Voordat u uw nieuwe pomp in gebruik neemt, laat u door een vakman nakijken:

- Aardaansluiting, nulstelling, lekstroombeschermingsschakeling moeten aan de veiligheidsvoorschriften van de energiebedrijven voldoen en foutloos functioneren - Bescherming van de elektrische geleiderbruggen tegen natheid.

• Bij overstromingsgevaar de geleiderbruggen in de tegen een overstroming beveiligde zone aanbrengen.
• Let erop dat de netspanning met de gegevens van het typeaanduidingplaatje overeenstemt.
• Voer de elektrische installatie overeenkomstig de nationale voorschriften uit.
• Controleer telkens vóór gebruik apparaat, snoer en stekker op beschadigingen. Defecte snoeren mogen niet gerepareerd worden, maar moeten door een nieuws snoer vervangen worden. Laat schade aan uw apparaat door een geautoriseerde vakman verhelpen.
• Gebruik het snoer niet om de stekker uit de contactdoos te trekken. Bescherm het snoer tegen hitte, olie en scherpe randen.
• Draag of bevestig het apparaat niet aan het snoer.

• Gebruik uitsluitend verlengsnoeren, die tegen spatwater beschermd zijn en voor het gebruik in de open lucht bestemd zijn. Rol een snoertrommel vóór gebruik altijd helemaal af. Controleer het snoer op beschadigingen.

• Trek vóór alle werkzaamheden aan het apparaat, bij lekkages in het watersysteem, tijdens werkonderbrekingen en bij nietgebruik de netstekker uit de contactdoos.

• Netaansluitleidingen mogen geen geringere dwarsdoorsnede dan rubberen slangleidingen met de benaming H05RN8-F hebben. De leidinglengte moet 10 m bedragen. De dwarsdoorsnede van het verlengsnoer moet minstens 2,5 mm ^2 bedragen.

Ingebruikname

Montagehandleiding

Adapter vastschroeven:

Schroef de hoekadapter (12) en de adapter met slangaansluiting (10) op de pomputgang (5).

Hoogteverstelling voor drijfschakelaar monteren

1. Maak de schroef aan de hoogteverstelling van de drijfschakelaar (7) los en schuif deze over de drijfschakelaargeleiding (9). Daarbij moet de drijfschakelaarkabel (8) naar boven worden gevoerd (pijl ↑ moet naar boven wijzen) (zie "Bediening").

Aansluiting van de persleiding

De installatie van de dompelpomp gebeurt ofwel

• met vaste buisleiding ofwel
• met flexibele slangleiding

- Schuif een 12 " -slang over de slangaansluiting (10) van de pomp en bevestig deze eventueel met een slangklem.

• Voor het gebruik van 34 "-, 1"- of 112 "-slang snijdt u de aansluiting die er over is geplaatst af en vervolgens schuift u de slang over de betreffende aansluiting (bevestiging met slangklem).
• Voor het gebruik van een kraanstuk met binnendraad (G 1") voor de aansluiting van externe slangaansluitingssystemen snijdt u de bovenste drie aansluitingen direct boven de G 1" buisschroefdraad af.

- Sluit een kraanstuk met binnendraad (G 1 ½") direct op de haakse adapter (A 12) aan.

De meting van de maximale prestaties vindt plaats onder optimale omstandigheden, zoals een rechte, directe uitloop. De hoekadapter (A 12) en de terugstroomklep (G 11) kunnen de capaciteit reduceren.

Om de pompcapaciteit te vergroten, kan de terugstroomklep (11) uit de adapter (12) worden verwijderd (zie G "Terugstroomklep vervangen"). Dit is in het bijzonder raadzaam bij slangaansluitingen kleiner dan 1". Houd er dan wel rekening mee, dat het water eventueel terug kan stromen bij het pompen of als de stroom uitvalt.

Installatie/ophangen

De pomp kan in het water geïnstalleerd of opgehangen worden. Om de pomp op te hangen en/of uit te trekken, kunt u het tot het leveringspakket behorende touw (A 13) gebruiken.

Het pompkanaal dient minstens de afmetingen van 40 x 40 x 50 cm te hebben, opdat de drijfschakelaar vrij kan bewegen.

Bevestig de nylonkabel (13) aan het transporthandvat (1).

Let erop, het apparaat in geen geval aan het netsnoer vast te houden of op te han-gen. Er bestaat gevaar voor een elektrische schok door beschadigde netsnoeren.

Let erop dat op de kanaalbodem na verloop van tijd vuil en zand zich kunnen ophopen, wat de pomp zou kunnen beschadigen. Wij adviseren om de pomp op een tegel of rooster op te stellen. Bij een te lage waterspiegel kan het in het kanaal gesitueerde slijk snel indrogen en beletten dat de pomp start.

Kontroles voor ingebruikname

- Controleer de werking van de drijfschakelaar (zie „Bedie- ning").

• Kontroleer of de pomp op de schacht staat.

• Kontroleer of de persleiding is aangebracht zoals voorgeschreven.

• Kontroleer de toestand van het stopcontact (beveiligd minstens 6 A, FI-schakelaar).

• Zorg ervoor dat er nooit vocht of water in het stopcontact kan ko-men. Er bestaat gevaar voor een elektrische schok.

Bediening

Netaansluiting

De door u aangekochte pomp is reeds van een randaardestekker voorzien.

Het apparaat is bestemd voor de aansluiting op een stopcontact zonder aarding met differentieelschakelaar (aardlekschakelaar) met 230 V \~ 50 Hz.

Neem het apparaat pas na inacht- neming van alle voorgaande punten in gebruik.

In- en uitschakelen

1. Steek de netstekker in de contactdoos. De pomp start onmiddellijk.
   De pomp start meteen op, wanneer de vlotterschakelaar zich in de juiste positie bevindt (zie "Automatische werking" en "Handmatige werking").
2. Om uit te schakelen, trekt u de stekker uit de contactdoos. De pomp schakelt uit.

Bij een te gering waterpeil schakelt de drijfschakelaar de pomp automatisch uit.

Houd het apparaat tijdens de werking onder toezicht om het automatische uitschakelen of het drooglopen van de pomp tijdig vast te stellen en schade te vermijden.

In de automatische modus schakelt de drijfschakelaar (A 6) de pomp automatisch respectievelijk in en uit.

Bij een stationaire installatie moet de werking van de drijfschakelaar (A 6) regelmatig (ten laatste telkens na drie maanden) gecontroleerd worden.

Het in- resp uitschakelpunt van de drijfschakelaar (A 6) kan traploos worden ingesteld:

Maak de schroef aan de hoogteverstelling van de drijfschakelaar (7) los en breng deze in de gewenste positie.

Controleer de drijfschakelaar (6): moet zodanig gepositioneerd zijn, dat hij vrij op en neer kan gaan. De schakelpunthoogte „Aan“ en de schakelpunthoogte „Uit“ moeten gemakkelijk bereikt kunnen worden.

U kan dit kontroleren door de pomp in een met water gevuld vat te zetten en de drijfschakelaar (6) met de hand voorzichtig op te tillen en vervolgens weer te laten zakken. Zo kan u zien of de pomp aan- resp. uitschakelt.

• Zorg er ook voor dat de afstand tussen de kop en de hoogteverstelling (7) van de drijfschakelaar (6) niet te klein is. Bij een te kleine afstand is optimaal funktioneren niet gegarandeerd.
• Let erop dat bij het instellen van de drijfschakelaar (6) deze niet de bodem raakt bij het uitschakelen van de pomp.

Er bestaat een gevaar voor droog- lopen, wanneer de drijfschake- laarkabel (E 8) te lang wordt gekozen, met name wanneer de hoogteverstelling van de drijfschak- elaar (E 7) niet is gemonteerd (zie „Inbedrijfstelling“).

Handmatige werking / vlakke afzuiging

In de handmatige modus schakelt de pomp niet automatisch uit omdat de drijfschake- laar (A 6) overbrugd is.

Positioneer de drijfschakelaar (6) loodrecht naar boven in de hoogteverstelling (7) van de drijfschakelaar.

Observeer de pomp in de handmatige modus voortdurend. Schakel de pomp onmiddellijk uit (netstekker uittrekken) wanneer er geen water meer gepompt wordt. Het gevaar voor beschadigingen bestaat als de pomp droogloopt.

Onderhoud en Reiniging

Voor een lange levensduur adviseren wij u regelmatige kontroles en onderhoudsbeurten door te voeren.

Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door ons servicecenter doorvoeren. Maak uitsluitend gebruik van originele onderdelen. Gevaar voor verwondingen!

Voor begin van de onderhouds- werkzaamheden de stekker uittrek- ken. Door beweegbare onderdelen

bestaat er gevaar voor een elektrische schok of voor verwondingen.

Algemene reinigings- en onderhoudswerkzaamheden

• Indien de pomp veel getransporteerd wordt, moet de pomp na elk gebruik met schoon, helder water worden gereinigd.
• Bij stationaire installatie moet de werking van de drijfschakelaar (A 6) regelmatig (minstens elke drie maanden) gekontroleerd worden.
• Pluisjes en vezelachtige deeltjes die zich eventueel in de pompbehuizing (A 3) hebben vastgezet met een waterstraal verwijderen.
• Afzettingen op de drijfschakelaar (A 6) met schoon water reinigen.
• De schacht regelmatig van modder ontdoen (minstens elke drie maanden) en ook de schachtwanden reinigen.

Terugstroomklep vervangen

Wissel een defecte terugstroomstop uit (zie "Reserveonderdelen/accessoires").

1. Schroef de adapter met slangaansluiting (10) aan de hoekadapter (12) los en verwijder de terugstroomstop (11a) en afdichting (11b).

2. Plaats de afdichting (11b) in de terugstroomstop (11a).

3. Breng de terugstroomstop (11) tussen hoekadapter (12) en adapter met slangaansluiting (10) zodanig aan dat de klep in stroomrichting open gaat en tegen de stroomrichting in sluit.

Voetdeel reinigen

Trek de stekker uit het stopcontact voordat u aan het apparaat werkt.

Er bestaat een risico op elektrische schokken of op letsel door bewe- gende delen.

Verontreinigingen aan de onderzijde van de pomp kunnen met schoon water worden weggespoten.

Alle daarbuiten ressorterende maatregelen, in het bijzonder het openen van de pomp, dienen door een vakkundig geschoolde elektricien uitgevoerd te worden. Gelieve in geval van een reparatie altijd tot het servicecenter te richten.

Opslag

• Reinig de pomp vóór de opslag.
• Bewaar de pomp droog en vorstbestendig en buiten de reikwijdte van kinderen.
• Als u de pomp tijdens een langere periode niet gebruikt hebt, moet ze na het laatste gebruik en vóór een nieuw gebruik grondig gereinigd worden. Ten gevolge van aanslag en residu kan het anders tot startmoeilijkheden komen.

Afvalverwerking/milieubescherming

Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclagepunt.

Apparaten horen niet bij het huisvuil.

Lever het apparaat in bij een recyclepunt. De gebruikte kunststof en metalen onderdelen kunnen nauwkeurig worden gescheiden, zodat ze eenvoudig opnieuw kunnen worden gebruikt. Raadpleeg hiervoor ons servicecenter. De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Reserveonderdelen/accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“ pagina 54). Hou de onderstaande bestelnummers klaar.

Pos. Pos. Benaming Bestel-Gebruiks-Explosie-aanwijzing tekening

nummers

A 10/11 32/31 Adapter met slangaansluiting, met terugstroomklep 91101246

A 12 30 Hoekadapter 91101245

De terugstroomklep is een slijtagedeel en wordt niet tegen garantie vervangen.

Garantie

Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar

het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevige onderdelen beschouwd kunnen worden (b.v. terugstroomklep, afdichtring) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Er wordt geen garantie gegeven indien de pomp wordt gebruikt voor het afvoeren van zanderig water of agressieve vloeistoffen, gebruik van geweld of onvoldoende en ondeskundig onderhoud waardoor dichtingen, scheprad, motor of andere onderdelen beschadigd kunnen raken. Ook waterdompelpompen zijn niet geschikt voor het afvoeren van schurende materialen (zand, stenen).

Let op: dompelpompen zijn afwateringspompen. Dompelpompen zijn zo gebouwd, dat zij binnen hun vermogensklasse een bepaalde hoeveelheid water zo snel mogelijk kunnen op- of wegpompen. Dompelpompen zijn niet geschikt voor irrigatiedoeleinden (bijvoorbeeld voor het besproeien van de tuin) of om permanent te laten pompen (bijvoorbeeld voor beeklopen of vijverfonteinen). Bij gebruik dat in strijd is met deze voorschriften vervalt de garantie op het apparaat.

Controleer regelmatig het functioneren van de drijfschakelaar. Bij veronachtzaming of drooglopen van de pomp vervallen de garantie en aansprakelijkheid.

In het bijzonder bij gebruik van dompelpompen zonder bodemplaat, of (dit geldt voor alle pompen) bij beschadigingen die door het ophangen of vastzetten aan de stroomkabel veroorzaakt werden, ver-

valt de garantie. De pompen mogen niet drooglopen of aan vorst worden blootgesteld.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassabon en het identificatienummer (IAN 285189) als bewijs van de aankoop klaar te houden.
• Gelieve het artikelnummer uit het typeplaatje.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.

- Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op.

Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

Service Nederland Tel.: [phone] (0,10 EUR/Min.) E-Mail: [e-mail] IAN 285189

Service België Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 285189

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Storingen Oorzaken Hulp
Pomp start niet	geen stroom	stopkontakt, kabel, leiding, stekker kontroleren, eventueel reparatie door elektricien
	drijfschakelaar (A 6) kapot	drijfschakelaar in een steilere positie brengen
Pomp voert niet af	aanzuigrooster van het voetdeel (A 4) verstopt	aanzuigrooster van het voetdeel met waterstraal reinigen
	prestatievermogen van de pomp verminderd door sterk vervuilde en/of schurende watermengsels	pomp reinigen
	terustroomklep (G 11) verkeerd ingezet of defect	zit van de terugstroomklep controle-ren, eventueel vervangen (zie „Onderhoud en reiniging”)
Pomp schakelt niet uit	drijfschakelaar kan niet zakken pomp goed op de schacht zetten
Hoeveelheid afgevoerd water niet voldoende	aanzuigrooster van het voetdeel (A 4) verstopt	aanzuigrooster van het voetdeel met waterstraal reinigen pomp reinigen
	prestatievermogen van de pomp verminderd door sterk vervuilde en/of schurende watermengsels	pomp reinigen
	terustroomklep (G 11) verkeerd ingezet of defect	zit van de terugstroomklep controle-ren, eventueel vervangen (zie „Onderhoud en reiniging”)
	terugstroomklep (G 11) reduceert pompvermogen	terugstroomklep uit de hoekadapter (G 12) nehmen (zie „Inbedrijfstelling”)
Pomp na een korte looptijd af	motor schakelt de pomp bij te sterke waterverontreinigingen automatisch uit	stekker uittrekken en zowel pomp als schacht reinigen
	temperatuur van het water te hoog, motor schakelt automatisch uit	op een maximale temperatuur van 35°C letten!

Obsah

Úvod....56

	Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Zuiver water-dompelpomp bouwserie FTP 400 D3Serienummer 201705000001 - 201705083957is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60335-1:2012/A11:2014 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring (17)** wordt gedragen door de fabrikant:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, Germany 31.05.2017	Christian Frank Documentatiegelastigde

Vertaling van de originele CE-conformiteitsverklaring

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

** De beide laatste cijfers van het jaar waarin de CE-markering werd aangebracht.
