| Typ výrobku | Ponorné čerpadlo na čistou vodu |
| Značka | Florabest |
| Model | FTP 400 D3 |
| Napájecí napětí | 230 V~, 50 Hz |
| Výkon | 400 W |
| Maximální průtok | 10 000 l/h |
| Maximální výtlačná výška | 7 m (při 1 000 l/h) |
| Maximální teplota vody | 35 °C |
| Třída ochrany | IPX8 |
| Hmotnost | 3,66 kg |
| Délka napájecího kabelu | 8 m |
| Maximální průměr cizích těles | 5 mm |
| Dostupné hadicové přípojky | 1/2", 3/4", 1", 1 1/2" (13, 19, 25, 38 mm) |
| Kohoutková přípojka (vnitřní závit) | G 1 ½" na úhlovém adaptéru, G 1" na hadicovém adaptéru |
| Typ ovládání | Plovákový spínač s nastavením výšky |
| Provozní režimy | Automatický a ruční / ploché sání |
| Zpětný ventil | Integrovaný, odnímatelný |
| Tepelná ochrana | Integrovaný tepelný jistič, automatický restart po ochlazení |
| Závěsný kabel | 8 m nylonového lana včetně |
| Doporučené použití | Čerpání čisté vody, odvodnění sklepa, přečerpávání vody |
| Údržba | Čištění čistou vodou, kontrola plováku každé 3 měsíce |
| Záruka | 3 roky |
Často kladené otázky - FTP 400 D3 FLORABEST
Dotazy uživatelů ohledně FTP 400 D3 FLORABEST
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vodní čerpadlo ve formátu PDF zdarma! Najděte svůj návod FTP 400 D3 - FLORABEST a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. FTP 400 D3 značky FLORABEST.
NÁVOD K OBSLUZE FTP 400 D3 FLORABEST
Překlad originálního provozního návodu
PT
BOMBA SUBMERSÍVEL PARA ÁGUA LIMPA
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
ES
Účel použití .....56
Všeobecný popis ....57
Objem dodávky 57
Přehled 57
Popis funkce 57
Technická data ....57
Data výkonů 57
Bezpečnostní pokyny .....58
Obrázkové znaky na čerpadle ..... 58
Symboly v návodu.... 58
Zvláštní pokyny
k bezpečnému provozu 58
Všeobecné bezpečnostní pokyny ..... 59
Uvedení do provozu ......60
Montáž 60
Přípojení k tlakovému potrubí ..... 61
Ustavení/zavěšení 61
Kontroly před
uvedením do provozu 61
Obsluha 62
Přípojení sítě 62
Za- a vypnutí 62
Automatický provoz.... 62
Ruční provoz/
plošné odsávání.... 63
Údržba a čištění ......63
Všeobecné čisticí práce 63
Výměna závěrky zpětného toku ..... 63
Čištění patky čerpadla 64
Skladování ......64
Odklízení a ochrana okolí ...... 64
Náhradní díly/Příslušenství ...... 64
Hledání závad ......65
Záruka 66
Opravna 67
Service-Center 67
Dovozce 67
Překlad originálního prohlášení
o shodě CE ....101
Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.
Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje. Nelze vyloučit, že v jednotlivých prípadech bude na prístroji, v prístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.
Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.
Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.
Účel použití
Ponorné čerpadlo na čistou vodu je určeno k čerpání vody do teploty max. 35°C.
Může být použito na př. v domácnosti, v zahradnictví, v zemědělství a ve zdravotní oblasti. Je na př. vhodné pro vyprázdňování bazénů a nádrží, anebo pro vyčerpávání zatopených sklepů.
Tento prístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.
Obsluhující osoba je zodpovědná za nehody anebo škody způsobené jiným osobám anebo jejich majetku.
Výrobce neručí za škody, které byly zapříčiněné skrze použití ne podle určení anebo skrze nesprávnou obsluhu.
Všeobecný popis
Obrázky najdete na přední výklopné straně.
Objem dodávky
Vybalte nástroj a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.
- Ponorné motorové čerpadlo
- Úhlový adaptér + adaptér s hadicovou přípojkou
- Nylonové lanko 8 m
- Návod k obsluze
Přehled
1 Prenášecí rukojet
2 Kabel pro přípojení sítě
3 Skřín čerpadla
4 Patka čerpadla
5 Výstup čerpadla
6 Plovákový spínač
7 Jednotka pro nastavení výšky plovákového spínače
8 Kabel plovákového spínače
9 Vedení plovákového spínače
10 Adaptér s hadicovou přípojkou
11 Závěra zpětného toku (11a) s těsnění (11b) (není vidět)
12 Úhlový adaptér
13 Nylonové lanko 8 m
Popis funkce
Čerpadlo je vybaveno plovákovým spínačem, který dle stavu vody čerpadlo automaticky zapíná a vypíná.
Při přetížení se čerpadlo díky vestavěnému ochrannému tepelnému spínači vypne. Po ochlazení se motor samočinně zase rozběhne.
Navíc je čerpadlo vybaveno závěrou zpětného toku, která zabráňuje zpětnému toku vody na př. v případě výpadku proudu.
Technická data
Ponorné čerpadlo na čistou vodu ....FTP 400 D3
Jmenovité vstupní napětí (U) 230 V\~, 50 Hz Příkon (P) 400 W
Maximální dopravní množství (Qmax) ......cca. 10000 l/h
Maximální dopravní výška (Hmax) .....7 m
Maximální ponorná hloubka ......7 m
Max. teplota vody (Tmax) .....35 °C
Přípoj hadice.... ½", ¾", 1", 1 ½" (13 mm, 19 mm, 25 mm, 38 mm)
Připojení pro kohoutek s vnitřním závitem do úhlového adaptéru G 1 12 " (44,9 mm) do hadicového adaptéru G 1" (33,3 mm)
Maximální zrnění ...... ∅ 5 mm
Délka síťového kabelu ......10 m
Hmotnost (vč. příslušenství) ......3,66 kg
Ochranná třída ...... I
Druh ochrany.....IPX8

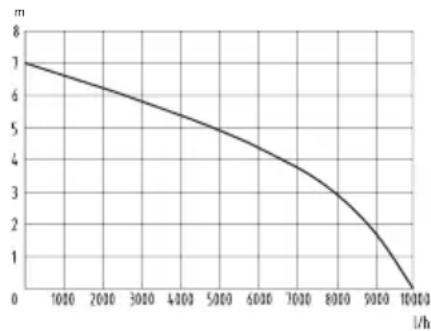

Data výkonů
line
| l/h | m | |---|---| | 1000 | 7 | | 2000 | 6.5 | | 3000 | 6 | | 4000 | 5.5 | | 5000 | 5 | | 6000 | 4.5 | | 7000 | 3.8 | | 8000 | 3 | | 9000 | 1.5 | | 10000 | 0 |Měření dat maximálního výkonu probíhá za optimálních podmínek při rovnějším, přímějším výstupu. Úhlový adaptér a závěrka zpětného toku mohou výkon redukovat.
Bezpečnostní pokyny
Obrázkové znaky na čerpadle
Pozor!
Není vhodné pro vodu s vy- sokým obsahem písku.
Čtěte a dbejte na příslušný návod k obsluze přístroje!
Pozor! Při poškození anebo přeseknutí síťového kabelu ihned vytáhněte zástrčku ze síťové zásuvky.
Maximální ponorná hloubka
Elektrické prístroje nepatří do domácího odpadu
Symboly v návodu
Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.
Označení nebezpečí s informacemi o zabránení zranění osob v důsledku zasažení elektrickým proudem.
Příkazové značky s údaji pro prevenci škod.
Vytáhněte síťovou zástrčku ze zásuvky!
Informační značky s informacemi pro lepší zacházení s nástrojem.
Zvláštní pokyny k bezpečnému provozu
- Nachází-li se osoby ve vodě, pak se tento přístroj nesmí používat. Hrozí nebezpečí poranění elektrickým proudem.
- Připojte foto zařízení pouze na zástrčku s ochranným vypínačem proti chybovému proudu (prou-dový chránič FI) s reziduálním proudem ne větším, než 30 mA; jištění pojistkou alespoň 6 am-pér.
- Je-li přípojné vedení tohoto nástroje poškozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalifikovanou osobou nahrazené, aby se vyvarovalo ohrožením.
- Tento přístroj mohou používat děti od 8 roku jakož i osoby se sníženými fyzickými, senzorickými anebo mentálními schopnostmi, anebo s nedostatkem zkušeností a vědomostí, pokud jsou pod dozorem anebo byli poučené o bezpečném používaní přístroje a rozumějí rizikům, které z toho vyplývají. Děti si s přístrojem nesmí hrát. Děti nesmí vykonávat čistění a údržbu bez dozoru.
- Děti by měly být pod dozorem, aby bylo zajištěno, že si nehrají s přístrojem.
- K znečišení kapaliny mohlo dojít kvůli vytečení maziv.
- Viz další pokyny v kapitole „Údržba a čištění“.
Všeobecné bezpečnostní pokyny
Tato kapitola pojednává o základních bezpečnostních předpisech při práci s ponorným čerpadlem.
Práce s tímto zařízením:
Pozor: Takto zabráníte nehodám a poraněním:
- Osoby, které nejsou obeznámeny s návodem k použití, nesmí toto zařízení používat. Na základě příslušných ustanovení může být stanoven minimální věk obslužného personálu.
- Noste pevnou obuv pro ochranu před úderem elektrickým proudem.
- Provedte vhodná opatření na to, aby se děti nepřiblížily k tomuto zařízení, nacházejícím v provozu. Hrozí nebezpečí úrazu!
- Nepoužívejte toto zařízení v blízkosti zápalných tekutin anebo plynů. Při nedbání na toto, existuje nebezpečí požáru anebo exploze.
- Přepravování agresivních, abrazivních (působících jako smirek), leptavých, hořlavých (např. pohonné hmoty pro motory) anebo výbušných tekutin, slané vody, čisticích prostředků a potravin, není povolené. Teplota přepravovaných tekutin nesmí překročit 35°C.
- Uložte toto zařízení na suchém místě a mimo dosahu dětí.
Pozor! Takto zabráníte škodám na zařízení a případně škodám na osobách, které z těchto škod vyplývají:
- Nepracujte se zařízením poškozeným, neúplným anebo přestavěným bez souhlasu výrobce. Nechte před uvedením do provozu odborníkem zkontrolovat to, jsou-li požadovaná elektrická ochranná opatření k dispozici.
- Dohlížejte na toto zařízení během jeho provozu (především v obytných místnostech), aby se zavčasu spoznalo automatické vypnutí anebo běh čerpadla nasucho. Kontrolujte pravidelně funkci plovákového spínače (viz kapitolu „Uvedení do provozu“). Při nedbání na toto zanikají nároky na záruku a na ručení.
- Dbejte prosím na to, že čerpadlo není vhodné pro trvalý provoz (např. pro vodné toky v zahradních jezírkách). Kontrolujte toto zařízení pravidelně ohledně jeho bezvadné funkce.
- Dbejte na to, že se v tomto zařízení používají maziva, která za jistých okolností mohou skrze vytečení způsobit poškození anebo pošpinění. Nepožívejte toto čerpadlo v zahradních jezírkách s rybama anebo se vzácnými rostlinami.
- Nenoste anebo neupevňujte toto zařízení za kabel anebo za tlakové vedení.
- Chraňte toto zařízení před mrazem a před chodem nasucho.
- Používejte pouze originální příslušenství a neprovádějte žadné přestavby na tomto zarízení.
O
- Přečtěte prosím k tématu „Údržba a čištění“ pokyny v návodu k použití. Všechna další opatření mimo tento rámec, obzvlášť otevření tohoto zařízení, je třeba nechat vykonat elektrotechnickou odbornou sílou. V případě opravy se vždy obratte na naše servisní středisko.
Elektrická bezpečnost:
Pozor: takto se vyhnete nehodám a poraněním skrze elektrický úder:
- Při provozu tohoto zařízení, musí být po jeho postavení síťová zástrčka volně přístupná.
- Předtím, než uvedete Vaše nové čerpadlo do provozu, nechte odborně zkontrolovat:
- zemnění, vybavení nulovým vodičem, dále pak to, že zapojení s ochranným vypínačem proti chybovému proudu musí vyhovovat bezpečnostním předpisům podniků zásobujících elektrickou energií a musí bezvadně fungovat,
- ochranu elektrických zástrčko-yých spojení před mokrem.
- Zé při nebezpečí zaplavení je třeba umístit zástrčková spojení v oblasti bezpečné proti zaplavení.
- Dbejte na to, aby sitové napětí souhlasilo s údaji na typovém štítku.
- Provedte elektrická instalace v souladu s vnitrostátními předpisy.
- Kontrolujte před každým použitím toto zařízení, kabel, a zástrčku ohledně poškození. Defektní kabely se nesmí opravovat, nýbrž se musí vyměnit za nové. Poškození vašeho prístro-
je nechte odstranit autorizovaným odborníkem.
- Népoužívejte kabel na vytahování zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
- Nenoste anebo neupevňujte toto zařízení pomocí kabelu.
- Používejte pouze prodlužovací kabely, které jsou chráněné proti stříkající vodě a které jsou určené pro venkovní použití. Vždy úplně odviňte kabelový buben před použitím. Zkontrolujte kabel ohledně poškození.
- Před prováděním jakékoli práce na přístroji, v případě netěsností ve vodním systému, během pracovních přestávek a při nepoužívání vytáhněte síťovou zástrčku ze zásuvky.
- Přípojná síťová vedení nesmí mít menší průřez, než vedení s pryžovým plástěm s označením H05RN8-F. Délka vedení musí činit 10 m. Průřez licny prodlužovacího kabelu musí být minimálně 2,5 mm².
Uvedení do provozu
Montáž
B
Přišroubování adaptéru
- Přišroubujte na výstup čerpadla (5) úhlový adaptér (12) a adaptér s hadicovou přípojkou (10).
Montáž jednotky pro na- stavení výšky plovákového spínače
- Uvolněte šroub na jednotce pro nastavení výšky plovákového spínače (5) a posuňte ji přes vedení
plovákového spínače (4). Kabel plovákového spínače (8) přitom musíte vést směrem nahoru (šipka ↑ musí ukazovat nahoru) (viz „Obsluha“).
Přípojení k tlakovému potrubí
Instalace ponorného motorového čerpadla se provede budto
- s pevným potrubím anebo
- s pružnou hadicí
- Při použití hadice 1/2" navlečte tuto na hadicovou přípojku čerpadla a případně jí připevněte pomocí hadicové spony.
- Při použití hadice 34 ", 1" anebo 112 " odstřihněte vždy část přípojky nacházející se nad danou úrovní a navlečte pak hadicu na odpovídající přípojku (upevnění s hadicovou sponou).
- Pro použití kohoutku s vnitřním závitem (G 1") pro připojení externích hadicových přípojných systémů odřežte horní tři přípojky přímo nad závitem potrubí G 1".
- Zapojte kohoutek s vnitřním závi- tem (G 1 ½") přímo do úhlového adaptéru (A 12).
Měření dat maximálního výkonu probíhá za optimálních podmínek při rovnějším, přímějším výstupu. Úhlový adaptér (A 12) a zpětný toku (G 11) můžou výkon snížit.
Za účelem zvýšení výkonu čerpadla možno zpětný toku (11) z adaptéru (12) vyjmout (vid' G „výměna zpětného toku“). To se doporučuje především u hadicových přípojek menších než 1“. Mjte prosím na zřeteli, že v tom případe může voda při čerpání anebo při výpadku elektrického proudu případně téct zpátky.
Ustavení/zavěšení
Čerpadlo můžete do vody ustavit nebo zavěsit.
K zavěšení a vytažení čerpadla můžete použít lano (A 13), které je součástí dodávky.
Šachta čerpadla by měla mít rozměry nejméně 40 x 40 x 50 cm, aby se plovákový spínač mohl volně pohybovat.
Nylonové lanko (13) upevněte na držadlo (1).
Dbejte na to, aby se toto zařízení v žádném případě nedrželo anebo nezavěšovalo za síťový kabel. Existuje nebezpeči elektrického úderu skrze poškozený síťový kabel. Hrozí nebezpečí úrazu!
Dbejte na to, že se během času může na dně šachty nashromáždit špína a písek, který by mohl čerpadlo poškodit. Čerpadlo doporučujeme umístit na cihlu nebo na mřížkový rošt. Při příliš nízké hladině vody může bahno nacházející se v šachtě rychle zaschnout a bránit čerpadlu v najíždění.
Kontroly před uvedením do provozu
- Zkontrolujte funkci plovákového vypínače (viz kap. „Obsluha“).
- Zkontrolujte, zda čerpadlo stojí pevně na dně šachty.
- Zkontrolujte, zda tlakové potrubí bylo řádně namontováno.
- Zkontrolujte stav elektrické zásuvky a zda je dostatečně zajištěna pojistkou (nejméně 6A).
- Přesvědčte se, že do přípojky sítě se v žádném případě nedostane vlhkost anebo voda. Existuje nebezpečí elektrického úderu.
Obsluha
Připojení sítě
Vámi získané ponorné čerpadlo je již vybaveno zástrčkou s ochrannými kontakty. Přístroj je určen pro připojení do kontaktní ochranné zásuvky s ochranným zařízením proti nedostatečnému proudu (Fl-vypínač) s 230 V \~ 50 Hz.
Do provozu uvedte tento prístroj až po respektování všech predcházejících bodů.
Za- a vypnutí
-
Zastrčte sífovou zástrčku do zásuvky. Čerpadlo se okamžitě rozběhne. Čerpadlo ihned naskočí, když se plovákový spínač nachází ve správné poloze (viz část „Automatický provoz“ a „Manuální provoz“).
-
Pro vypnutí vytáhněte zástrčku ze zá- suvky. Čerpadlo se vypne.
Pří příliš nízkém stavu vodní hladiny vypne plovákový spínač čerpadlo automaticky.
Mějte tento nástroj během jeho provozu pod dozorem, aby se zavčasu spoznalo automatické vypnutí anebo chod čerpadla nasucho a zabránilo se škodám.
Automatický provoz
V automatickém režimu plovákový vypínač automaticky zapne nebo vypne čerpadlo
Při stacionární instalaci musíte funkci plovákového spínače (A 6) pravidelně kontrolovat (nejpozději každé tři měsíce).
Zapínací popř. vypínací bod plovákového spínače (A 6) můžete plynule nastavit:
Uvolněte šroub na jednotce pro nastavení výšky plovákového spínače (7) a umístěte ji do požadované polohy.
Zkontrolujte plovákový spínač (6): usí být uveden do takové polo- hy, aby mohl volně stoupat a kle- sat. Výška spínacího bodu „Zap“ a spínacího bodu „Vyp“ musí být snadno dosažitelná.
Kontrolujte toto tak, že čerpadlo postavíte do vodou naplněné nádoby a plovákový spínač rukou opatrně nadzvednete a pak opět spustíte. Při tom poznáte, zda se čerpadlo zapne, anebo vypne.
- Dbejte rovněž na to, aby vzdá- lenost mezi hlavici plovákového spínače (6) a rastrem plovákové- ho spínače (7) nebyla příliš malá. Při příliš malé vzdálenosti není zaručena bezvadná funkce.
- Při nastavování plovákového spínače dbejte na to, aby plovákový spínač se nedotkl země ještě před vypnutím čerpadla.
Hrozí nebezpečí běhu na sucho, pokud jste vybrali příliš dlouhý kabel plovákového spínače (E 8),
zejména tehdy, není-li namontována jednotka pro nastavení výšky plovákového spínače (E 7) (viz „Uvedení do provozu”).
Ruční provoz/ plošné odsávání
V ručním režimu čerpadlo automaticky nevypíná, protože je plovákový vypínač (A 6) přemostěný.
Umístěte plovákový spínač (6) kolmo nahoru do výškové přestavění pro plovákový spínač (7).
K vypnutí čerpadla odpojte síťovou zástrčku.
Čerpadlo v ručním režimu trvale sledujte. Jakmile je voda vyčerpána, okamžitě čerpadlo vypněte (odpojením síťové zástrčky). Při chodu čerpadlo nasucho hrozí nebezpečí poškození.
Údržba a čištění
Čistěte a udržujte Váš přístroj pravidelně. Tím se zachová jeho výkonnost a zajistí dlouhá životnost.
Práce, které nejsou v tomto návodu popsané, nechte vykonat našim servisním střediskem (Service-Center). Používejte pouze originální díly.
Před jakoukoliv práci na přístroji vytáhněte síťovou zástrčku. Existuje nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.
Všeobecné čisticí práce
- Nestacionárně instalované přístroje: Vyčistěte čerpadlo po každém použití čistou vodou.
- Stacionárně intalované prístroje: Pravidelně kontrolujte funkci plovákového spínače (A 6) (nejméně každé tři měsíce).
- Odstraňte chmýří a vláknité částice, které se případně usadily ve skříní čerpadla (A 3), vodním paprskem.
- Odstraňte z plovákového spínače (A 6) usazeniny čistou vodou.
- Ze dna šachty pravidelně odstraňujte bahno (nejméně každé 3 měsíce) a očistěte i stěny šachty.
Výměna závěrky zpětného toku
Vyměňte vadnou zábranu proti zpětného toku (viz „Náhradní díly/Příslušenství“).
-
Vyšroubujte adaptér s hadicovou přípojkou (10) na úhlovém adap- téru (12) a vyjměte zábranu proti zpětného toku (11a) a těsnění (11b).
-
Vsadte těsnění (11b) do blokování zpětného toku (11a).
- Vsadte zábranu zpětného toku (11) mezi úhlový adaptér (12) a adaptér s hadicovou přípojkou (10) tak, aby se ventil ve směru toku otevřel a proti směru toku aby se uzavřel.
Čištění patky čerpadla
Před jakoukoliv práci na přístroji vytáhněte síťovou zástrčku. Existuje nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.
Nečistoty na spodní straně čerpadla lze odstříkat čistou vodou.
Veškerá další opatření, zejména otevření čerpadla, musí provést elektroodborník. V případě oprav se vždy obrácejte na naši servisní dílnu.
Skladování
- Pred uskladněním čerpadlo vyčistěte.
- Čerpadlo uchovávejte na suchém a nezamrzajícím místě mimo dosah dětí.
- Nebudete-li čerpadlo po delší dobu používat, pak jej musíte po posledním a před opětovným použitím pořádně vyčistit. Jinak by kvůli usazeninám a zbytkům mohlo dojít k problémům při rozběhu.
Odklízení a ochrana okolí
Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.
Elektrické přístroje nepatří do domácího odpadu
Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztrídí a mohou se pak zavést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku.
Likvidaci vašich zaslaných poškozených prístrojů provádíme bezplatně.
Náhradní díly/Příslušenství
Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „Service-Center“ strana 67). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky.
Pol. Pol. Označení Č. artiklu.
Návod k Rozvinutý
obsluze výkres
| A | 10/11 | 32/31 | Adaptér s přípojkou hadice a závěrouzpětného toku, + závěra zpětného toku | 91101246 |
| A 12 30 | Úhlový adaptér | 91101245 |
Závěrka zpětného toku je součást, podléhající opotřebení a nevyměňuje se proto v záruce.
Hledání závad
| Problém Možná | příčina Odstranění závady | |
| Čerpadlo se nerozbíhá | Chybí síťové napětí | Kontrolovat zásuvku, kabel, vedení, zástrčku, příp. oprava elektroodborníkem |
| Plovákový spínač (A 6) nespíná | Plovákový spínač přesunout do vyšší polohy | |
| Čerpadlo nečerpá | Vstupní mřížka patice (A 4) ucpaná. | Vstupní mřížku patice vyčistěte proudem vody. |
| Výkon čerpadla snížen silným znečištěním anebo smirkující příměsi ve vodě | Čerpadlo vyčistit | |
| Závěrka zpětného toku (G 11) namontována opačně anebo vadná | Zkontrolovat polohu závěrky zpětného sání, příp. vyměnit (viz „Údržba a čistění“) | |
| Čerpadlo nevypíná | Plovákový spínač (A 6) nemůže poklesnout | Čerpadlo správně ustavit na dně šachty |
| Nedostatečné dopravní množství | Vstupní mřížka patice (A 4) ucpaná. | Vstupní mřížku patice vyčistěte proudem vody. |
| Výkon čerpadla snížen silně znečištěnými a smirkujícími příměsemi ve vodě | Čerpadlo vyčistit | |
| Závěrka zpětného toku (G 11) namontována opačně anebo vadná | Zkontrolovat polohu závěrky zpětného sání, příp. vyměnit (viz „Údržba a čistění“)” | |
| Závěrka zpětného toku (G 11) redukuje výkon čerpadla | Vyjmout závěrku zpětného zoku z adaptéru (12) (viz „Uvedení do provozu“) | |
| Čerpadlo vypíná po krátké době běhu po krátké době běhu | Ochrana motoru vypíná čerpadlo kvůlí příliš vysokému znečištění vody. | Vytáhnout síťovou zástrčku a vyčistit čerpadlo i šachtu. |
| Příliš vysoká teplota vody, ochrana motoru přístroj vypne. | Dbát na maximální teplotu vody 35°C! |
Záruka
Vážení zákazníci,
Na tento přístroj poskytujeme 3letou záruku od data zakoupení.
V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.
Záruční podmínky
Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.
Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.
Záruční doba a zákonné nároky na odstranění vady
Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.
Rozsah záruky
Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. závěrka zpětného toku, těsnicí kroužek), nebo poškození křehkých dílů (např. spínače).
Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.
Škody, které spadají pod přírozené opotřebení, přetížení anebo nesprávnou obsluhu, jsou ze záruky vyloučeny. Určité součásti, podléhající normálnímu opotřebení, jsou rovněž ze záruky vyloučeny. Záruka se zejména nepos-kytuje tehdy, dopravují-li se abrazivní materiály (písek, kameny) anebo agresivní kapaliny, dále při nedodržování návodu k obsluze anebo použití násíli, po-něvadž v takových případech se poškodí těsnění, oběžné kolo, motor anebo i jiné díly.
Pozor: Ponorná čerpadla jsou odvodno-vací čerpadla. Účelem konstrukce ponorného čerpadla je v rámci jeho výkonnostní třídy co nejrychleji vytlačit, popř. odčerpat určitý objem vody. Ponorná čerpadla nejsou vhodná jako zavlažovací čerpadla (např. k zavlažování zahrad) nebo jako čerpadla s nepřetržitým provozem (např. pro toky
potoků nebo rybníkové fontány). V případě nepoužívání k původnímu účelu zaniká nárok na záruku.
Pravidelně kontrolujte funkci plovákového spínače. Při nedodržování nebo běhu čerpadla na sucho zanikají veškeré požadavky a nároky na záruku.
Nárok na záruku rovněž zaniká při použití čerpadla pro čerpání znečištěné vody bez spodní desky anebo při poškozeních, která vznikla následkem přidržování anebo zavěšení na síťovém kabelu. Čerpadla nesmí běžet na sucho anebo být vystavena mrazu.
Postup v případě uplatňování zá- ruky
Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:
- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a identifikační číslo (IAN 285189).
- Číslo výrobku je uvedeno na typovém štítku.
- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně
jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.
Opravna
Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.
Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.
Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.
Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.
Service-Center
Servis Česko
Tel.: 800143873
E-Mail: grizzly@lidl.cz
IAN 285189
Dovozce
Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.
| Překlad originálního prohlášení o shodě CE | |
| Potvrzujeme tímto, žePonorné čerpadlo na čistou vodu konstrukční řady FTP 400 D3Pořadové číslo 201705000001 - 201705083957odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: | |
| 2014/30/EU • 2014/35/EU • 2011/65/EU* | |
| Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení: | |
| EN 60335-1:2012/A11:2014 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 | |
| Výhradní odpovědnost za vystavení tohoto prohlášení o shodě (17)** nese výrobce: | |
 Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,Germany31.05.2017 |  Christian FrankOsoba zplnomocněná k sestavení dokumentace |
* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
** Obě poslední číslice roku, kdy bylo uvedeno označení CE.
- BOMBA SUBMERSÍVEL PARA ÁGUA LIMPA
- Účel použití
- Všeobecný popis
- Objem dodávky
- Přehled
- Popis funkce
- Technická data
- Bezpečnostní pokyny
- Obrázkové znaky na čerpadle
- Symboly v návodu
- Zvláštní pokyny k bezpečnému provozu
- Všeobecné bezpečnostní pokyny
- Práce s tímto zařízením:
- O
- Elektrická bezpečnost:
- Uvedení do provozu
- Montáž
- B
- Přišroubování adaptéru
- Montáž jednotky pro na- stavení výšky plovákového spínače
- Přípojení k tlakovému potrubí
- Ustavení/zavěšení
- Kontroly před uvedením do provozu
- Obsluha
- Připojení sítě
- Za- a vypnutí
- Automatický provoz
- Ruční provoz/ plošné odsávání
- Údržba a čištění
- Všeobecné čisticí práce
- Výměna závěrky zpětného toku
- Čištění patky čerpadla
- Skladování
- Odklízení a ochrana okolí
- Náhradní díly/Příslušenství
- Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
- Hledání závad
- Záruka
- Záruční podmínky
- Záruční doba a zákonné nároky na odstranění vady
- Rozsah záruky
- Postup v případě uplatňování zá- ruky
- Opravna
- Service-Center
- Servis Česko
- Dovozce
Značka : FLORABEST
Model : FTP 400 D3
Kategorie : Vodní čerpadlo
