Superbe Comfort - E-Bike Raleigh - Kostenlose Bedienungsanleitung

Marke	Raleigh
Modell	Superbe Comfort
Produkttyp	E-Bike mit Tretunterstützung
Antriebseinheit	Bosch Drive Unit 45 (Art.-Nr. 0 275 007 003)
Nennleistung	350 W
Maximales Drehmoment	50 Nm
Systemnennspannung	36 V
Akku	Lithium-Ionen-Bosch, 36 V, 8 Ah, 288 Wh (Art.-Nr. 1 270 020 500-507)
Akkugewicht	2,5 kg
Gewicht der Antriebseinheit	4 kg
Gewicht des Bediencomputers	0,15 kg
Ladegerätgewicht	0,8 kg
Bediencomputer	Bosch HMI (Art.-Nr. 1 270 020 900)
Unterstützungsmodi	ECO, TOUR, SPORT, SPEED (jeweils 3 Stufen + Aus)
Maximal unterstützte Geschwindigkeit	45 km/h
Maximale Reichweite	Bis zu 105 km (je nach Bedingungen)
Frontbeleuchtung	2,7 W (6 V)
Rückbeleuchtung	0,3 W (6 V)
Ladegerät	Bosch, 115/230 V, 50/60 Hz, 4 A (Normal) / 1 A (Leise)
Ladezeit (8 Ah)	Ca. 2,5 h (Normalmodus) / 8 h (Leisemodus)
Schutzart (IP-Code)	IP54 (staub- und spritzwassergeschützt)
Betriebstemperatur	-5 °C bis +40 °C
Lagertemperatur	-10 °C bis +50 °C (Akku: -10 °C bis +60 °C)
Zulässiger Ladebereich	0 °C bis +40 °C
Wartung	Reinigung mit feuchtem Tuch; nicht eintauchen oder Hochdruckreiniger verwenden
Reparaturen	An einen autorisierten Fahrradhändler übergeben; Original-Bosch-Ersatzteile verwenden

Häufig gestellte Fragen - Superbe Comfort Raleigh

Wie schalte ich die Unterstützung des E-Bikes ein?

Legen Sie einen geladenen Akku ein, schalten Sie ihn mit der Ein-/Aus-Taste ein, und beginnen Sie dann mit dem Treten. Der Bediencomputer muss korrekt installiert sein.

Welche Unterstützungsmodi sind verfügbar?

Vier Modi: ECO (maximale Effizienz), TOUR (regelmäßige Unterstützung), SPORT (starke Unterstützung), SPEED (maximale Unterstützung). Sie können pro Modus auch drei Intensitätsstufen einstellen.

Wie lade ich den Akku auf?

Nehmen Sie den Akku aus dem Fahrrad, schließen Sie das Ladegerät an die Steckdose (115/230 V) und dann an den Akku an. Die Kontrollleuchte blinkt im Normalmodus, bleibt im Leisemodus konstant leuchten. Die vollständige Ladung dauert etwa 2,5 h (Normalmodus).

Wie hoch ist die tatsächliche Reichweite des Akkus?

Bis zu 105 km unter idealen Bedingungen. Die Reichweite hängt vom Unterstützungsmodus, Gelände, Gewicht, Reifendruck, Temperatur und Akkuzustand ab.

Was tun, wenn eine Fehlermeldung angezeigt wird?

Schlagen Sie in der Fehlertabelle in der Anleitung nach. Beispiel: Code 001 = interner Fehler des Computers, Code 105 = Motortemperatur zu hoch. Wenden Sie sich an einen autorisierten Fachhändler, wenn das Problem bestehen bleibt.

Kann ich das Fahrrad ohne Akku oder mit leerem Akku nutzen?

Ja, stellen Sie die Unterstützungsstufe auf 0 oder schalten Sie den Akku aus. Das Fahrrad funktioniert dann wie ein normales Fahrrad, ohne Unterstützung.

Wie pflege und reinige ich das E-Bike?

Reinigen Sie die Komponenten mit einem weichen, feuchten Tuch. Tauchen Sie die Komponenten niemals ins Wasser und verwenden Sie keinen Hochdruckreiniger. Halten Sie die Akkukontakte sauber.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Entfernen Sie vor Wartungsarbeiten den Akku. Öffnen Sie nicht die Antriebseinheit. Verwenden Sie nur Original-Bosch-Akkus und -Ladegeräte. Beachten Sie die Betriebs- und Lagertemperaturen.

Wie transportiere ich das E-Bike (z. B. im Auto)?

Entfernen Sie vor dem Transport den Akku. Der Akku unterliegt den Gefahrgutvorschriften. Bei gewerblichem Transport beachten Sie die Verpackungs- und Kennzeichnungsvorschriften gemäß ADR.

Wo kann ich mein E-Bike reparieren lassen?

Wenden Sie sich an einen autorisierten Fahrradhändler. Sie finden die Kontaktdaten auf www.bosch-ebike.com. Verwenden Sie stets Original-Bosch-Ersatzteile.

BEDIENUNGSANLEITUNG Superbe Comfort Raleigh

21.2.1 Standardbromshandtag 42

21.3 Navbromsar42

28Regelbunden inspektion 60

28.1 Inspektionsschema 60

21.2.1 Standardbromshandtag

26.3 Visuellkontroll

28 Regelbundeninspektion

28.1 Inspektionsschema

www.paul-lange.de/produkte/shimano

www.ritcheylogic.com

www.schwalbe.de

www.srsuntour-cycling.com

www.magura.com

www.sram.com

www.dtswiss.com

www.fullspeedahead.com

www.paul-lange.de/produkte/selle_italia

www.bike-magazin.de

www.tour-magazin.de

www.radfahren.de

www.tektro.com

www.fallbrooktech.com/nuvinci.asp

www.hebie.de

30 Tekniskadata

5.1 Stödetsfunktion 14

5.2Räckvidd15

4.1 Manöverelementetsfunktion

4.1.1 Knappå/av

4.2.1 LCD-manöverelementetsfunktion 14

4.2.1.1 Knappå/av 14

Raleigh Univega GmbH

Siemensstraße 1–3

49661 Cloppenburg, Tyskland

Olaf Flunkert

Raleigh Univega GmbH

49661 Cloppenburg, Tyskland

21.09.2011

Raleigh Univega GmbH

Siemensstraße 1–3

49661 Cloppenburg, Tyskland

Olaf Flunkert

Raleigh Univega GmbH

49661 Cloppenburg, Tyskland

14.05.2012

1 Snabbstart

4.2.1 LCD-manöverelementetsfunktion

4.2.1.1 Knappå/av

8.1.2.1 Ingenindikation

Raleigh Univega GmbH

Siemensstraße 1–3

Raleigh Univega GmbH

Raleigh Univega GmbH

Siemensstraße 1–3

Raleigh Univega GmbH

Raleigh Univega GmbH

Siemensstraße 1–3

Raleigh Univega GmbH

Raleigh Univega GmbH

Siemensstraße 1–3

Raleigh Univega GmbH

Raleigh Univega GmbH

Siemensstraße 1–3

Raleigh Univega GmbH

Raleigh Univega GmbH

Siemensstraße 1–3

Raleigh Univega GmbH

Raleigh Univega GmbH

Siemensstraße 1–3

Raleigh Univega GmbH

Raleigh Univega GmbH

Siemensstraße 1–3

Raleigh Univega GmbH

de Originalbetriebsanleitung

en Original Instructions

fr Notice originale

es Manual original

Raleigh Univega GmbH

Siemensstraße 1–3

49661 Cloppenburg, Tyskland

Olaf Flunkert

Raleigh Univega GmbH

49661 Cloppenburg, Tyskland

21.09.2011

Raleigh Univega GmbH

Siemensstraße 1–3

49661 Cloppenburg, Tyskland

Olaf Flunkert

Raleigh Univega GmbH

49661 Cloppenburg, Tyskland

14.05.2012

Bediencomputer HMI/Antriebseinheit Drive Unit 45

Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff „Batterie“ bezieht sich gleichermaßen auf Standard-Batterien (Batterien mit Halterung am Fahrradrahmen) und Gepäckträger-Batterien (Batterien mit Halterung unter dem Gepäckträger).

• Öffnen Sie die Antriebseinheit nicht selbst. Die Antriebseinheit ist wartungsfrei und darf nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repariert werden. Damit wird sichergestellt, dass die Sicherheit der Antriebseinheit erhalten bleibt. Beim unberechtigten Öffnen der Antriebseinheit erlischt der Gewährleistungsanspruch.
  Alle an der Antriebseinheit montierten Komponenten und alle anderen Komponenten des eBike-Antriebs (z.B. Kettenblatt, Aufnahme des Kettenblatts, Pedale) dürfen nur gegen baugleiche oder vom Fahrradhersteller speziell für Ihr eBike zugelassene Komponenten ausgetauscht werden. Damit wird die Antriebseinheit vor Überlastung und Beschädigung geschützt.
  ▶ Nehmen Sie die Batterie aus dem eBike, bevor Sie Arbeiten (z.B. Montage, Wartung etc.) am eBike beginnen, es mit dem Auto oder dem Flugzeug transportieren oder es aufbewahren. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
  ▶ Die Funktion Anfahrhilfe darf ausschließlich beim Anfahren bzw. Schieben des eBikes verwendet werden. Haben die Räder

des eBikes beim Benutzen der Anfahrhilfe keinen Bodenkontakt, besteht Verletzungsgefahr.

▶ Verwenden Sie nur original Bosch Batterien, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Batterien kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Batterien übernimmt Bosch keine Haftung und Gewährleistung.
▶ Beachten Sie alle nationalen Vorschriften zur Zulassung und Verwendung von eBikes.
Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in der Betriebsanleitung der Batterie sowie in der Betriebsanleitung Ihres eBikes.

Produkt- und Leistungs- beschreibung

Bestimmungsgemäßer Gebrauch

Die Antriebseinheit ist ausschließlich zum Antrieb Ihres eBikes bestimmt und darf nicht für andere Zwecke verwendet werden.

Das eBike ist zur Verwendung auf befestigten Wegen bestimmt. Es ist nicht für den Wettbewerbsbetrieb zugelassen.

Abgebildete Komponenten (siehe Seite 2-3)

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf der Grafikseite.

Alle Darstellungen von Fahrradteilen außer Antriebseinheit, Bediencomputer, Geschwindigkeitssensor und dazugehörigen Halterungen sind schematisch und können bei Ihrem eBike abweichen.

1 Bediencomputer
2 Halterung Bediencomputer
3 Taste „info/reset“ für Multifunktionsanzeige

4 Taste Unterstützungsmodus „mode“
5 Taste Beleuchtung „light“
6 Taste Unterstützungsstufe erhöhen/Anfahrhilfe ein- und ausschalten ▲
7 Taste Unterstützungsstufe senken ▼
8 Antriebseinheit
9 Untere Schrauben der Halterung
10 Obere Schraube der Halterung
11 Geschwindigkeitssensor
12 Speichenmagnet des Geschwindigkeits-sensors

Anzeigenelemente Bediencomputer

a Tachometeranzeige
b Anzeige Beleuchtung
c Anzeige Unterstützungstufe
d Anzeige Anfahrhilfe
e Multifunktionsanzeige
f Anzeige Unterstützungsmodus und Fehlercode
g Batterie-Ladezustandsanzeige

Technische Daten

Antriebseinheit Drive Unit 45

Sachnummer		0 275 007 003
Nenndauerleistung	W 350
Drehmoment am Abtrieb max.	Nm 50
Nennspannung	V= 36
Betriebstemperatur	°C -5...+40
Lagertemperatur	°C -10...+50
Schutzart		IP 54 (staub- und spritzwas- sergeschützt)
Gewicht, ca.	kg	4

Bediencomputer HMI

Sachnummer	1 270 020 900
Betriebstemperatur	°C -5...+40
Lagertemperatur	°C -10...+50
Schutzart	IP 54 (staub- und spritzwas- sergeschützt)
Gewicht, ca.	kg 0,15

Beleuchtung*

Nennspannung V= 6
Leistung
- Vorderlicht	W	2,7
- Rücklicht	W	0,3

* abhängig von gesetzlichen Regelungen nicht in allen länderspezifischen Ausführungen über die eBike-Batterie möglich

Montage

Batterie einsetzen und entnehmen

Zum Einsetzen der Batterie in das eBike und zum Entnehmen lesen und beachten Sie die Betriebsanleitung der Batterie.

Halterung des Bediencomputers positionieren

Drehen Sie die Schrauben 10 bzw. 9 mit einem Anzugsdrehmoment von maximal 1 Nm fest. Die Halterung 2 kann sonst beschädigt werden.

Halterung verschieben/kippen (siehe Bild A)

Lösen Sie die beiden Schrauben 9 an der Unterseite der Halterung 2. Verschieben Sie die Halterung auf dem Lenker oder ändern Sie den Kippwinkel. Drehen Sie die beiden Schrauben 9 mit einem Anzugsdrehmoment von maximal 1 Nm wieder fest.

Halterung drehen (siehe Bild B)

Lösen Sie die Schraube 10 an der Oberseite der Halterung 2. Drehen Sie den oberen Teil der Halterung so, dass Sie den Bediencomputer 1 nach dem Einsetzen (siehe „Bediencomputer einsetzen und entnehmen“) gut im Blick haben. Drehen Sie die Schraube 10 mit einem Anzugsdrehmoment von maximal 1 Nm wieder fest.

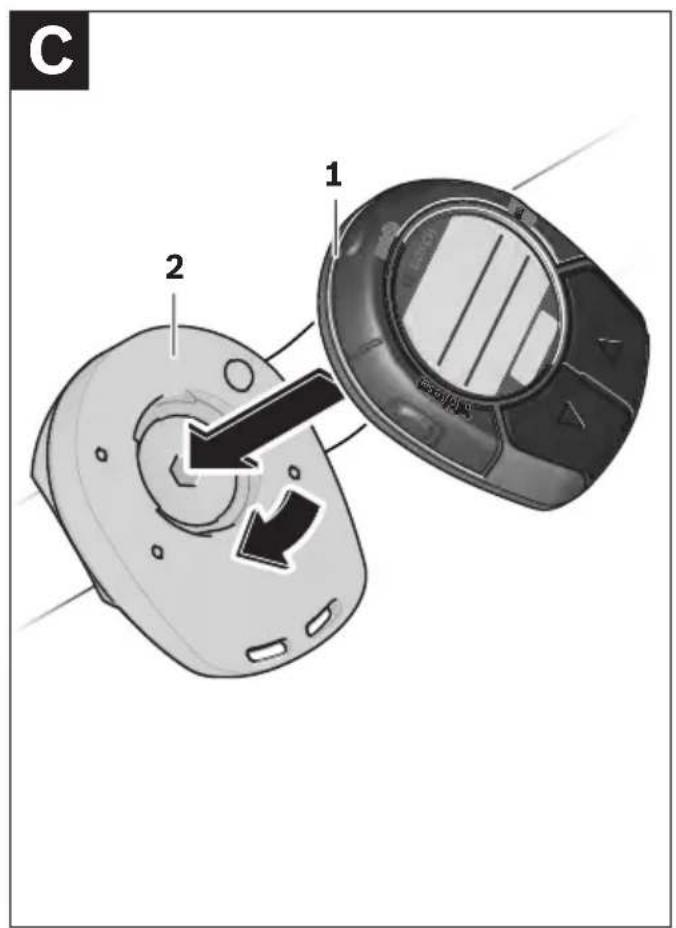

Bediencomputer einsetzen und entnehmen (siehe Bild C)

Zum Einsetzen des Bediencomputers setzen Sie ihn um etwa 30° gedreht auf die Halterung 2 und drehen ihn im Uhrzeigersinn bis zum Anschlag fest.

Zum Entnehmen drehen Sie den Bediencomputer um etwa 30° gegen den Uhrzeigersinn und ziehen ihn aus der Halterung 2.

Entnehmen Sie den Bediencomputer bei abgestelltem eBike, damit der Antrieb nicht durch unberechtigte Dritte benutzt werden kann. Ohne Bediencomputer kann der Antrieb nicht eingeschaltet werden.

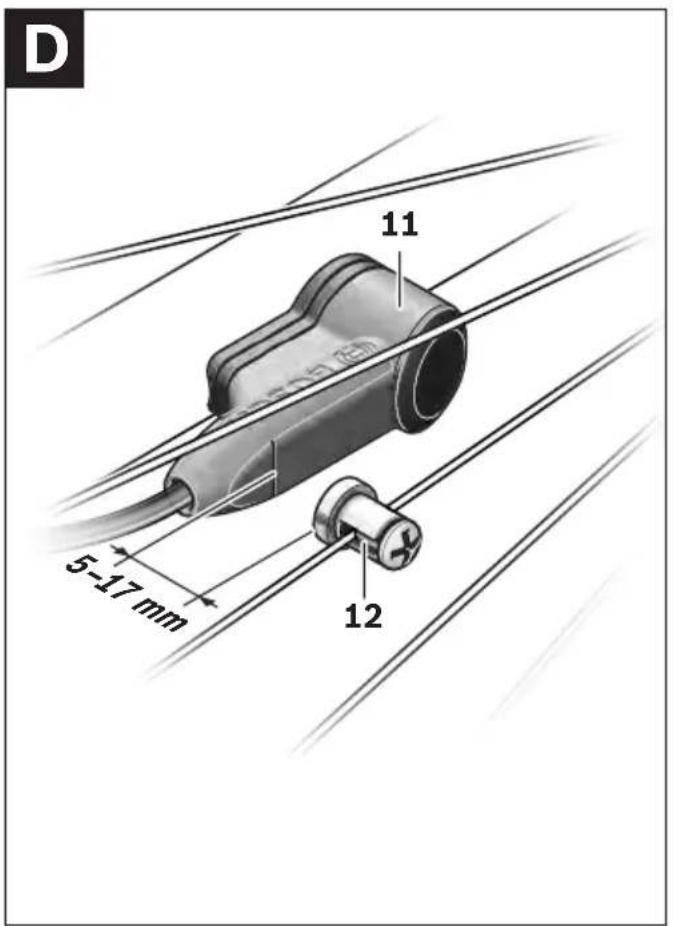

Geschwindigkeitssensor überprüfen (siehe Bild D)
