BEDIENUNGSANLEITUNG AVH-P6400CD PIONEER

Dieses Produkt entspricht den neuen kabelfarben.

AnschlieBen der Einheiten AnschluB des Betriebss AnschluB des Betriebss AnschluB der Gerät (A) AnschluB der Geräit (B) VIDEO-Ein-/Ausgang-Verbindung Anbringen der Rauschfilter ….

Einbauverfahren . DIN-Vorder/Rückmontage DIN-Vordermontage DIN-Rückmontage ……

+ PIONEER rät nachdrücklich davon ab, das Display eigenhändig einzubauen oder zu warten, da hierbei die Mëglichkeit elektrischer Schläge und anderer Gefahren besteht. Einbau und Wartung des Displays sind deshalb dem autorisierten Kundendienst- Fachpersonal zu überlassen.

Alle Kabel mit Kabelklemmen oder Isolierband befestigen. Es dürfen keine offenliegenden Drähte vorhanden sein.

Kein Loch in den Motorraum bohren, um das gelbe Kabel des Geräts an die Fahrzeugbatterie anzuschlieen: Die Kabelisolierung kann am Über- gangspunkt von Insassenraum zum Motorraum durch die Vibration des Motors beschädigt werden. Darauf achten, das Kabel in diesem Bereich besonders gut zu befestigen.

Es ist äuBerst gefährlich das Display- Kabel um die Lenksäule oder den Gangschalthebel zu wickeln. Beim Einbau unbedingt darauf achten, daÿ das Display den Fahrer nicht behindert.

Vergewissern, daB die Kabel keine beweglichen Teile des Fahrzeugs, wie z.B. Gangschalthebel, Handbremse oder Sitzverstellmechanismus, berühren.

Kabel sollten grundsätzlich nicht gekürzt werden. Andernfalls funktioniert die Schutzschaltung eventuell nicht ordnungsgemä.

Dieses Geräit ist für Fahrzeuge mit 12-V-Batterie und negativer Erdung (Minuspol an Masse) ausgelegt. Prüfen Sie vor dem Einbau in ein Wohnmobil, einen Lastwagen oder Bus die Batteriespannung.

Um Kurzschlüsse im elektrischen Systen zu verhindern, ist unbedingt vor dem Einbau das Minus-Batteriekabel © abzutrennen.

Nehmen Sie die Anschlüisse gemäB den Anweisungen zum Anschluf des Leistungsverstärkers und anderer Geräte in der Bedienungsanleitung vor.

Sichern Sie die Leitungen mit Kabelklemmen oder Klebeband. Zum Schutz der Leitungen sollten sie an den Stellen, wo sie Metallteile berühren, mit Klebeband umwickelt werden.

Verlegen und sichern Sie alle Leitungen so, daB sie keine beweglichen Teile wie die Gangschaltung, die Handbremse und Sitzschienen berühren. Die Leitungen dürfen nicht an Stellen entlanggeführt werden, die heië werden, z.B. an einer HeizungsauslaBôffnung, Wenn die Isolierung einer Leitung schmilzt oder aufreifit, besteht die Gefahr eines Kurzschlusses mit der Karosserie. Führen Sie die gelbe Leitung nicht durch ein Loch in den Motorraum zum Anschluf an die Batterie. Dadurch wird die Isolierung der Leitung beschädigt, was zu einem sehr geführlichen KurzschluB führen kann.

Verkürzen Sie keine Leitungen. In diesem Fall Kann es vorkommen, daë die Schutzschaltung nicht arbeitet, wenn sie gebraucht wird.

Führen Sie niemals anderen Geräten Strom zu, indem Sie die Isolierung der Stromversorgungsleitung dieses Geräts durchschneiden und davon Strom abzapfen. Dadurch wird die Strombelastbarkeit der Leitung überschritten, was zu Überhitzung führt.

Benutzen Sie beim Auswechseln von Sicherungen nur Sicherungen mit dem auf dem Sicherunshalter angegebenen Nennwert.

Da ein einzigartiger BPTL-Schaltkreis verwendet wird, dürfen die Lautsprecherleitungen niemals direkt geerdet oder die Minusleitungen © des rechten und linken Kanals gemeinsam sein.

Die Kappe nicht vom Steckverbinder entfernen, wenn an der Cinchbuchse am Hauptgerät kein AnschluB hergestellt werden soll.

Lautsprecher, die an dieses Gerät angeschlossen werden, müssen eine minimale Nennleistung von 50 W und eine Impedanz zwischen 4 und 8 Ohm haben. Falls Lautsprecher mit anderen Leistungs- und/oder Impedanzwerten angeschlossen werden, Künnen die Lautsprecher in Brand geraten, Rauch entwickeln und beschädigt werden.

Wenn die Programmguelle dieses Produkts eingeschaltet wird, wird ein Steuersignal über das blau/weiBe Kabel ausgegeben. An eine System- Fernbedienung eines externen Leistungsverstärkers oder an Steckverbinder für Auto-Antennenrelais-Steuerung des Wagens

anschliefien (max. 300 mA, 12 V Gleichspannung). Wenn der Wagen mit einer Fensterantenne ausgestattet ist, an die Antennenverstärker-Stromversorgungsklemme anschlieben.

Bei Verwendung eines externen Leistungsverstärkers für dieses System mu die blau/weiBe Leitung an die Leistungsklemme des Verstärkers angeschlossen werden. Die blau/weiBe Leitung darf nicht an die Leistungsklemme der Auto-Antenne angeschlossen werden. Ein solcher AnschluB Kün- nte übermäBige Stromentnahme und dadurch Funktionsstôrungen verursachen

Um einen KurzschluB zu vermeiden, abgetrennte Kabel mit Isolierband umwickeln. Unbenutzte Lautsprecherzuleitungen müssen unbedingt isoliert werden. Wenn die Kabel nicht isoliert werden, besteht KurzschluBgefahr.

Um falsche Anschlüsse zu verhindern, ist die Eingangsseite des IP-Bus-Steckverbinders blau und die Ausgangsseite schwarz. Die Steckverbinder derselben Farbe sind korrekt zu verbinden.

Wenn dieses Gerät in einem Auto eingebaut wird, das auf dem Zündschalter keine ACC (Zubehôr)- Position hat, sollte die rote Leitung des Geräts an eine Klemme angeschlossen werden, die mit der ON/OFF-Operation des Ziündschalters gekoppelt ist. Andernfalls kann die Autobatterie entleert werden, wenn Sie mehrere Stunden von dem Fahrzeug weg sind. (Abb. 1)

Das schwarze Kabel ist das Erdungskabel. Dieses Kabel ist getrennt von der Erde von Hochstrom- Geräten, wie z.B. Leistungsverstärkern, zu erden. Falls die Geräte zusammen geerdet werden, und die Erdungsstelle abgetrennt wird, besteht die Gefahr einer Beschädigung der Geräte oder eines Brands.

Kabel dieses Produkts und die anderer Produkte Kônnen unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschlu8 dieses Produkts an ein anderes Produkt unter Bezugnahme auf die mit beiden Produkten mitgelieferten Installationsanleitungen die Kabel mit derselben Funktion verbinden.

aschliefen der Einheiten

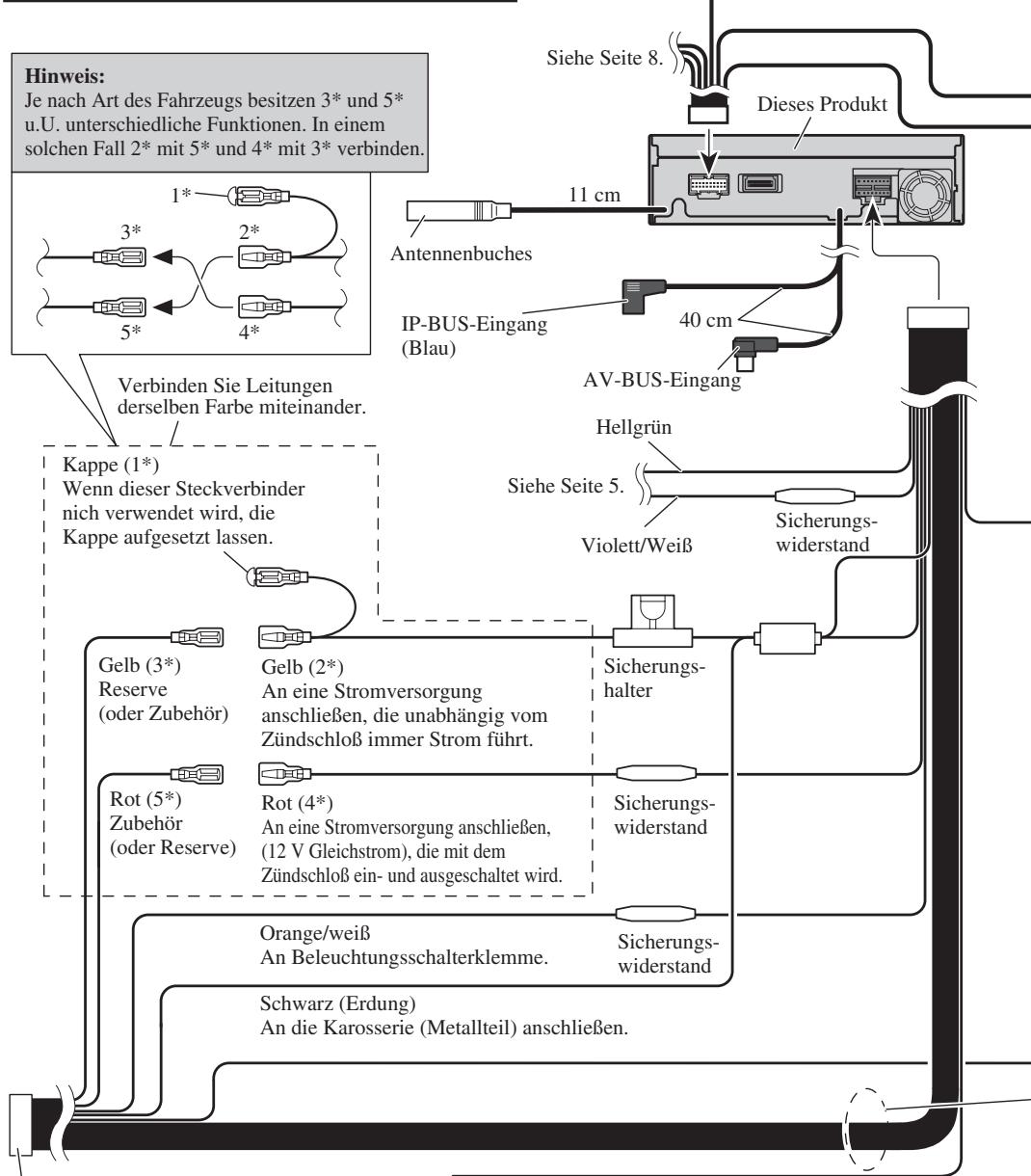

Anschlu$ des Betriebsstromkabels (1)

Je nach Art des Fahrzeugs besitzen 3* und 5* u.U. unterschiedliche Funktionen. In einem solchen Fall 2* mit 5* und 4* mit 3* verbinden.

IP-BUS-Eingäng (Blau)

Verbinden Sie Leitungen derselben Farbe miteinander.

Wenn dies nich verwendet wird, die

Kappe aufgesetzt lassen. i 1

Sicherungs- widerstand

=) Gelb (3*) Reserve

An eine Stromversorgung anschlieBen, die unabhängig vom ZündschloB immer Strom führt.

ne) Rot (5*) Zubehôr (oder Reserve)

= Rot (4*) An eine Stromversorgung anschlieen, (12 V Gleichstrom), die mit dem

ZündschloB ein- und aus,

l ' l l ' l l ' l l ' l j (oder Zubehür) ' l l ' l l '

L Orange/weil An Beleuchtungsschalterklemme.

Sicherungs- widerstand

An die Karosserie (Metallteil) anschlieBen.

Bei einigen Fahrzeugen kann der ISO- Steckverbinder in zwei Hälften geteilt sein In diesem Fall den AnschluB unbedingt an beiden Steckverbindern vornehmen.

Gelb/Schwarz Bei Verwendung eines Zellulartelefons dieses über eitung des Zellulartelefons anschlieBen. Andernfalls die Audio Mute-Leitung frei von Anschlüssen lassen.

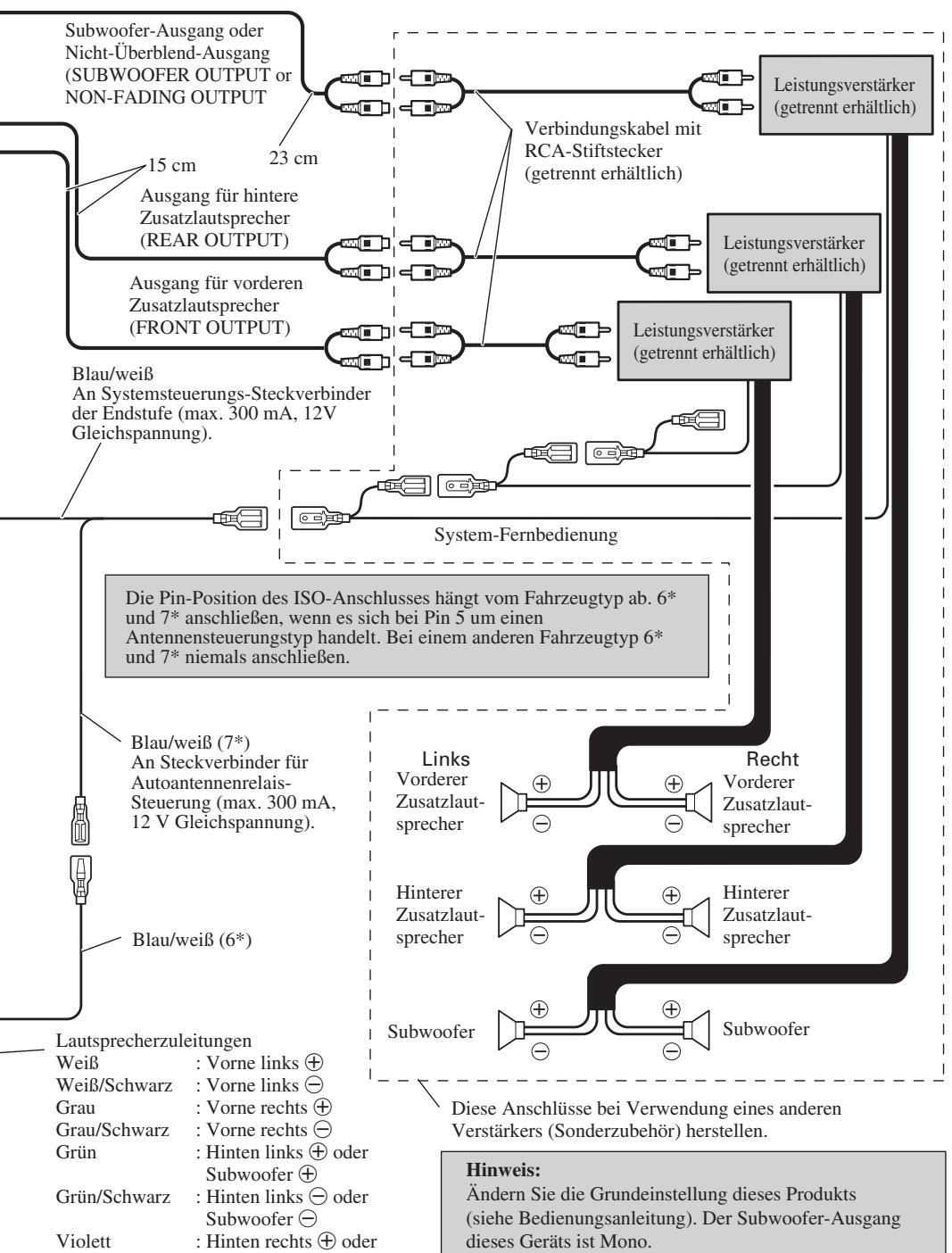

Subwoofer-Ausgang oder Nicht-Überblend-Ausgang (SUBWOOFER OUTPUT or

NON-FADING OUTPUT Lu TE | Leistunesverstärker Ér. af | (getrennt erhällich) i Verbindungskabel mit : Sem 1 RCA:Stfistecker 15 cm i (getrennt erhältlich) i l

Ausgang für hintere Zusatzlautsprecher

(REAR OUTPUT) ei <a + | Leistungsverstärker getrennt erhältlich)

Ausgang für vorderen Es” NE Zusatzlautsprecher |:

(FRONT OUTRUT) exp B, [fée gp! CG | (getrennt erhältlich)

Blau/veil 1 An Systemsteuerungs-Steckverbinder der Endstufe (max Gleichspannung)

Die Pin-Position des ISO-Anschlusses hängt vom Fahrzeugtyp ab. 6* und 7* anschlieien, wenn es sich bei Pin 5 um einen

Antennensteuerungstyp handelt. Bei einem anderen Fahrzeugtyp 6* und 7* niemals anschlieken.

l l An Steckverbinder für 1 Links Recht Autoantennenrelais- 1 Vorderer Vorderer Steuerung (max. 300 mA, | Zusatzlaut- Zusatzlaut- û 12 V Gleichspannung). | sprecher sprecher F l Ô 1 1 Hinterer Hinterer 1 Zusatzlaut- Zusatzlaut- Blau/weiB (6*) 1 sprecher 6 © sprecher 1 l 1 —. l Subwoof ___ Lautsprecherzuleitungen 1 Subwoofer 3 S Subwoofer WeiB omelinks® | 7 ù

orne rechts © Anschlüsse bei Verwendung eines anderen

Grau/Schwarz _ : Vorne rechts © Verstärkers (Sonderzubehôr) herstellen. Grün inten links ® oder = Subwoofer © Hinweis: Grün/Schwarz _ : Hinten links © oder Ândern Sie die Grundeinstellung dieses Produkts Subwoofer € (siche Bedienungsanleitung). Der Subwoofer-Ausgang Violett inten rechts © oder dieses Geräts ist Mono.

inten rechts © oder Subwoofer © Abb.2

aschliefen der Einheiten

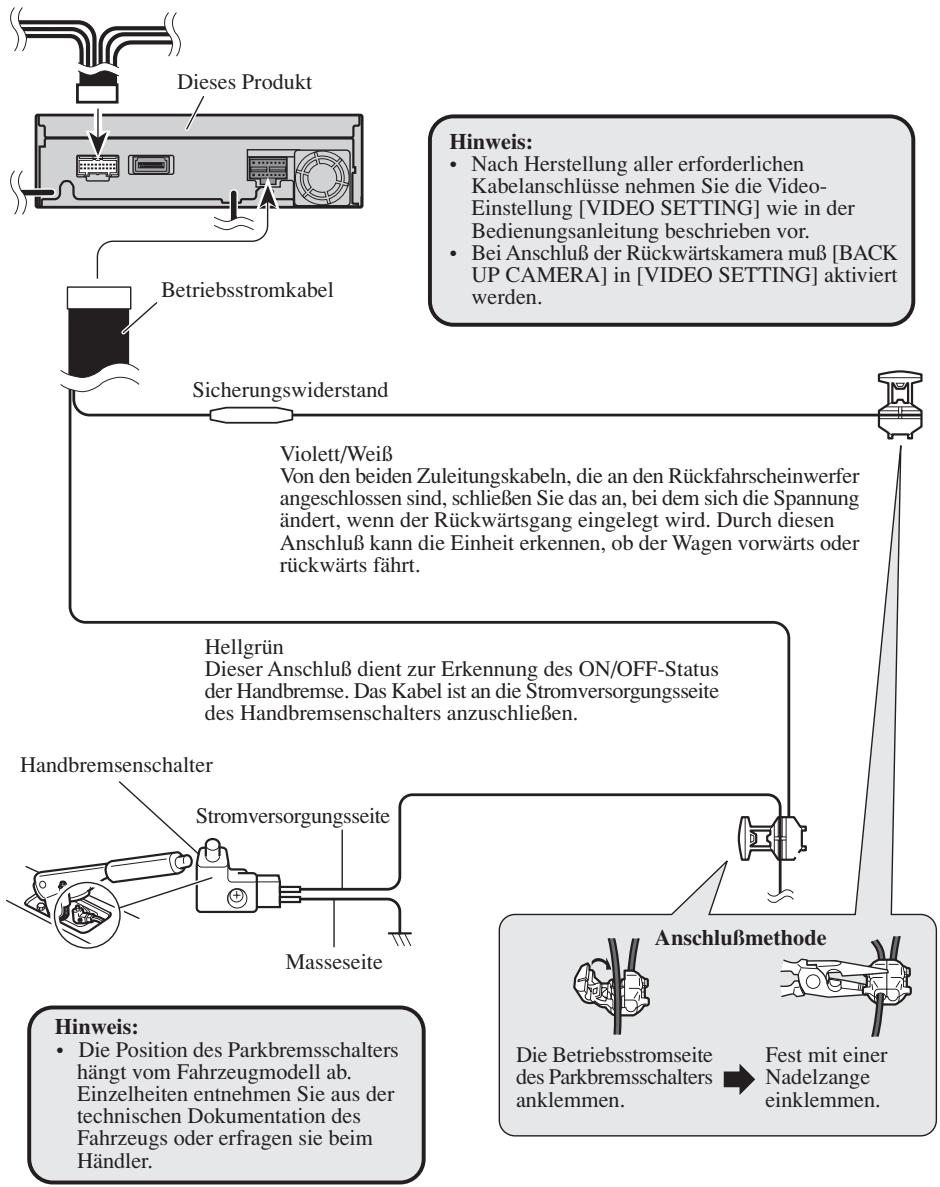

Anschlu$ des Betriebsstromkabels (2)

Bei Gebrauch dieses Produkts mit einer Rückwärtskamera ist automatische Umschaltung auf VIDEO-Video môglich, wenn der Rückwärtsgang (REVERSE (R) eingelegt wird. Schliefien Sie die Rückwärtskamera an den VIDEO-Eingang an.

Hinweis: + Nach Herstellung aller erforderlichen Kabelanschlüsse nehmen Sie die Video- Einstellung [VIDEO SETTING] wie in der Bedienungsanleitung beschrieben vor.

Bei Anschluf der Rückwärtskamera muê [BACK UP CAMERA] in [VIDEO SETTING] aki Betriebsstromkabel EN ] aktiviert

TT Sicherungswiderstand rt Lo

Violet/Weis Von den beiden Zuleitungskabeln, die an den Rückfahrscheinwerfer angeschlossen sind, schlieBen Sie das an, bei dem sich die Spannung ändert, wenn der Rückwärtsgang eingelegt wird. Durch diesen Anschluf kann die Einheit erkennen, ob der Wagen vorwärts oder rückwärts führt.

Hellgrün Dieser AnschluB dient zur Erkennung des ON/OFF-Status der Handbremse. Das Kabel ist an die Stromversorgungsseite des Handbremsenschalters anzuschlieBen.

Stromversorgungsseite

+ Die Position des Parkbremsschalters Die Betriebsstromseite Fest mit einer hängt vom Fahrzeugmodell ab. des Parkbremsschalters Nadelzange Einzelheiten entnehmen Sie aus der DER, Étienne

technischen Dokumentation des Fahrzeugs oder erfragen sie beim

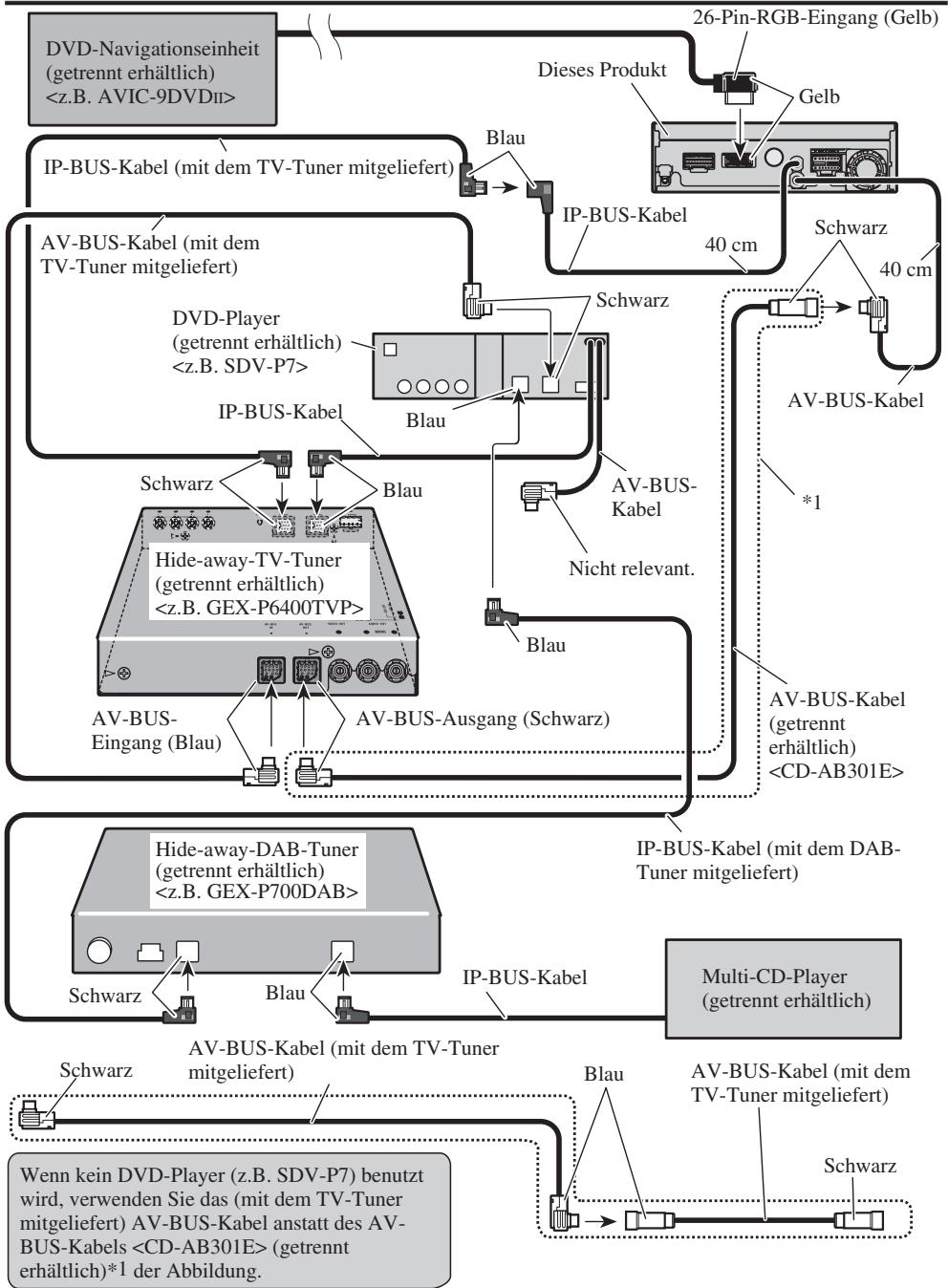

Anschluf. der Gerät.(A)

26-Pin-RGB-Eingang (Gelb)

DVD-Navigationseinheit (getrennt erhältlich) <z.B. AVIC-9DVDI>

r IP-BUS-Kabel (mit dem TV-Tuner mitgeliefert) a

r. AV-BUS-Kabel (mit dem TV-Tuner mitgeliefert)

(getrennt erhältlich) TE 7 <z.B. SDV-P7> 0000|

IP-BUS-Kabel TT L NS san CY Là Blau N AV-BUS-

bb H Hide-away-TV-Tuner

2 (getrennt erhältlich) <1.B. GEX-P6400TVP>

AV-BUS-Kabel (getrennt erhältlich) <CD-AB30IE>

1P-BUS-Kabel (mit dem DAB- Tuner mitgeliefert)

Hide-away-DAB-Tuner (getrennt erhältlich) <z.B. GEX-P700DAB>

IP-BUS-Kabel Multi-CD-Player

Schwarz e q Blau + \ (getrennt erhältlich)

AV-BUS-Kabel (mit dem TV-Tuner Schwarz mitgeliefert) Blau AV-BUS-Kabel (mit dem TV-Tuner mitgeliefert)

Wenn kein DVD-Player (z.B. SDV-P7) benutzt Schwarz

wird, verwenden Sie das (mit dem TV-Tuner mitgeliefert) AV-BUS-Kabel anstatt des AV- BUS-Kabels <CD-AB301E> (getrennt erhältlich)*1 der Abbildung.

Nehmen Sie die Video-Einstellung [VIDEO SETTING] wie in der Bedienungsanleitung beschrieben vor. Abb.4 Fe

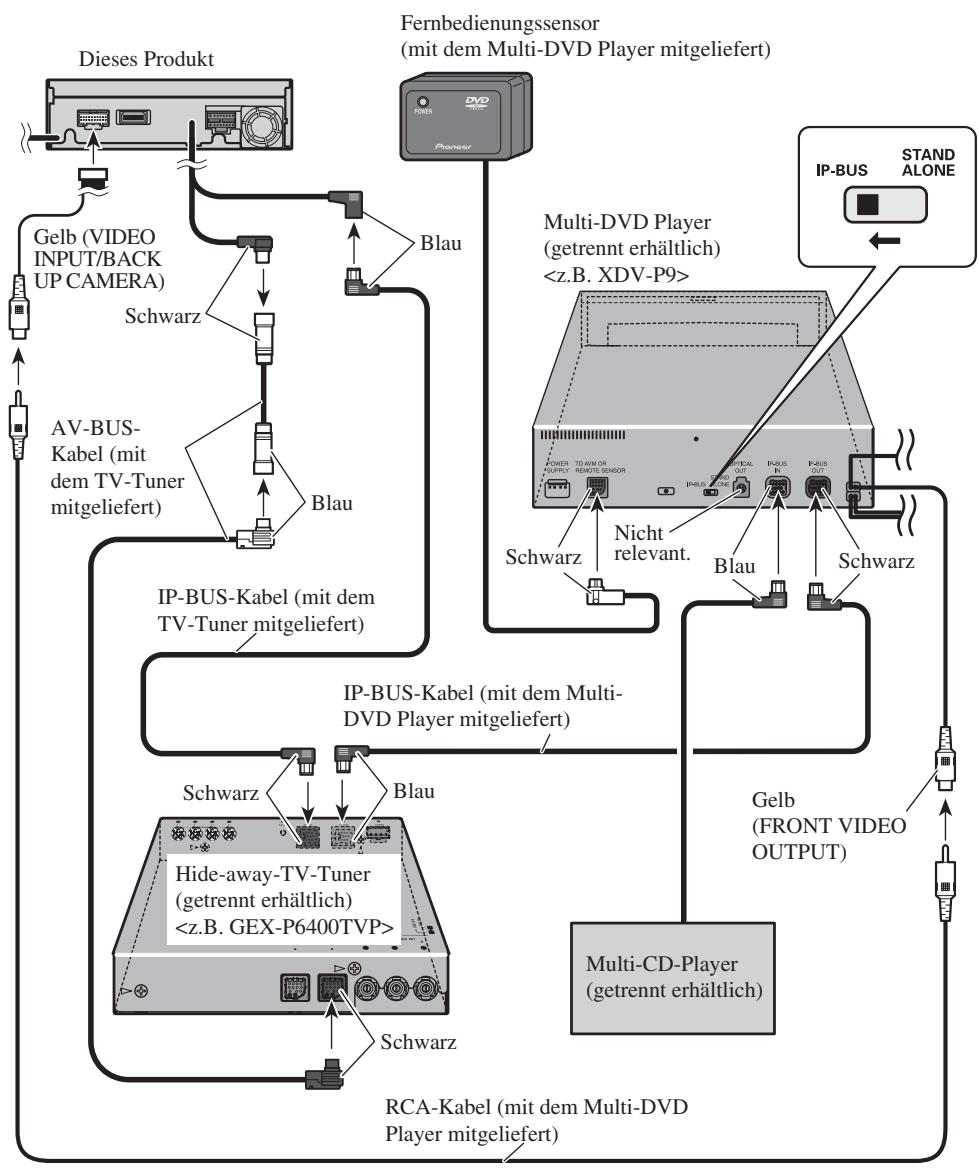

Anschluf der Gerät.(B)

Gelb (VIDEO INPUT/BACK UP CAMERA) Ÿ

ï AV-BUS- Kabel (mit dem TV-Tuner mitgeliefert)

Fernbedienungssensor (mit dem Multi-DVD Player mitgeliefert)

Multi-DVD Player (getrennt erhältlich) <.B. XDV-P9>

Hide-away-TV-Tuner hältlich) <z.B. GEX-P6400TVP>

: Multi-CD-Player (getrennt erhältlich)

RCA-Kabel (mit dem Multi-DVD Player mitgeliefert)

Blau - } Schwarz | relevant. f SShwarz IP-BUS-Kabel (mit dem en LA TV-Tuner mitgeliefert) IP-BUS-Kabel (mit dem Multi- DVD Player mitgeliefert) J 74 = Blau Gelb (FRONT VIDEO OUTPUT)

Nehmen Sie die Video-Einstellung [VIDEO SETTING] wie in der Bedienungsanleitung

Bei AnschluB eines XDV-P9r lesen Sie bitte in der XDV-P9r-Bedienungsanleitung

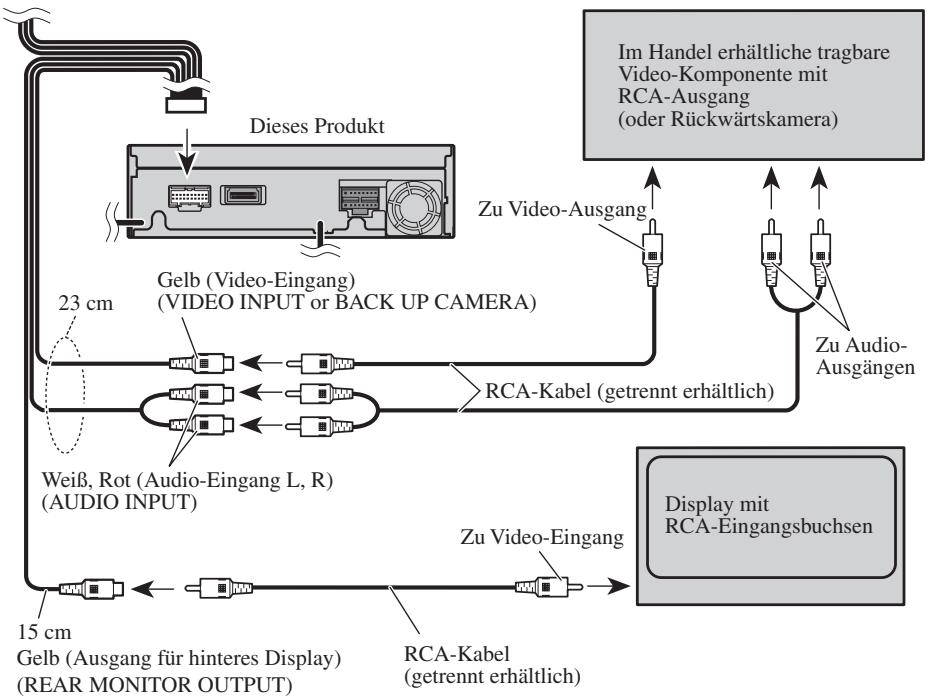

VIDEO-Ein-/Ausgang-Verbindung

Im Handel erhältliche tragbare Video-Komponente mit RCA-Ausgang

(oder Rückwiärtskamera)

Gelb (Video-Eingang) (VIDEO INPUT or BACK UP CAMERA)

Zu Audio- Ausgängen RCA-Kabel (getrennt erhältlich)

Ü Weil, Rot (Audio-Eingang L. R) ru (AUDIO INPUT) Display mit 6 Zu Video-Eingang [|MRCASEingangsbuchsen a <— > T 15 em Gelb (Ausgang für hinteres Display) RCA-Kabel (REAR MONITOR OUTPUT) (getrennt erhälilich) Nehmen Sie die Video-Einstellung [VIDEO SETTING] wie in der Bedienungsanleitung beschrieben vor. Abb.6

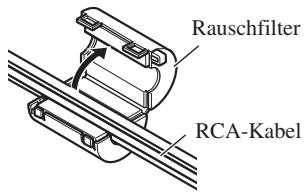

Anbringen der Rauschfilter

Verwenden Sie die mitgelieferten

1 Rauschfilter korrekt, um Rauschen zu ver-

1. Nehmen Sie das Rauschfilter von den Kabeln ab.

2. Bringen Sie Rauschfilter und

RCA-Kabel Sicherungsbänder wie in der Abbildung

+_SchlieBen Sie vor dem Einbau die Leitungen +" Wenn der Einbauwinkel mehr als 30° von der vorübergehend an und stellen Sie sicher, das alles Horizontalen abweicht, kann es sein, dal das richtig angeschlossen ist und das Gerät und das Gerät nicht optimal arbeitet. (Abb. 8)

System einwandfrei arbeiten. Um einwandfreien Einbau zu gewährleisten,

sollten nur die mit dem Gerät mitgelieferten Teile

verwendet werden. Bei Verwendung von Nicht-

Originalteilen kann es zu Funktionsstôrungen

Wenden Sie sich an Ihren Fachhänider, wenn zum 30° Einbau des Geräts Lôcher gebohrt oder andere

Veränderungen an Ihrem Auto vorgenommen

Bauen Sie das Gerät an einer Stelle ein, wo es den

Fahrer nicht behindert und den Beifahrer bei Abb. 8 plôtzlichem Bremsen nicht verletzen an

Das Display darf nicht an einer Stelle plaziert

werden, an der es die Sicht des Fahrers

beeinträchtigen oder die Funktion der Airbags des

Fahrzeugs behindern künnte

Der Halbleiterlaser wird bei Überhitzung

beschädigt, bauen Sie das Gerät daher nicht an

einer Stelle ein, wo es heiB wird, z.B. nahe einer

HeizungsauslaBôffnung.

DIN-Vorder/Rückmontage

Dieses Produkt kann entweder von “vorne” (konventionelle DIN-Vordermontage) oder von “hinten” (DIN-Rückmontage unter Gebrauch der Gewindebohrungen an den Seiten des Chassis) richtig installiert werden. Einzelheiten entnehmen Sie bitte den im folgenden dargestellten Installationsverfahren.

Einbau mit der Gummibuchse 1. Den Rahmen entfernen. (Abb. 9)

eu Herausziehen, um den Rahmen abzunehmen. (Beim Wiederanbringen des Rahmens mul die Seite mit der Nut nach unten weisen.)

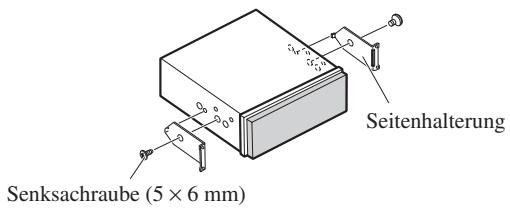

itenhalterungen an. (Abb. 10)

Senksachraube (5 x 6 mm)

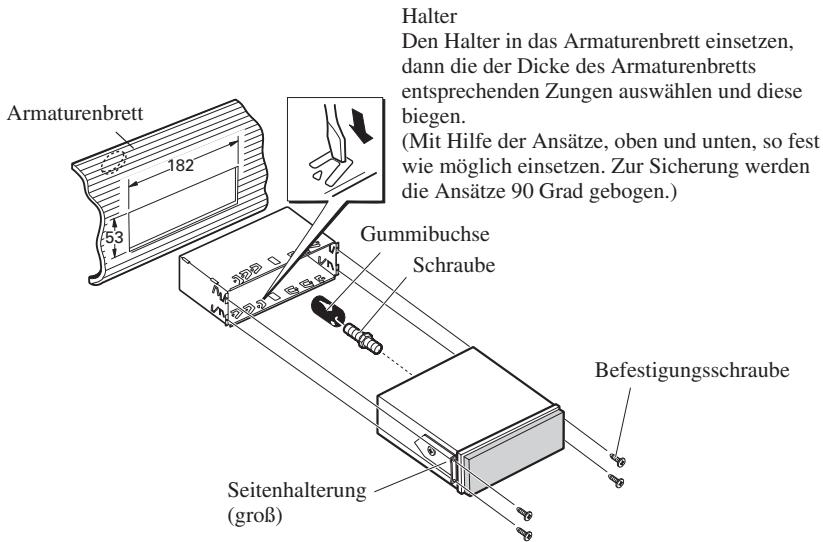

3. Befestigen der Einheit. (Abb. 11) Die Einheit ist grundsätzlich mit den Seitenhalterungen (groB) zu sichern.

Halter Den Halter in das Armaturenbrett einsetzen, dann die der Dicke des Armaturenbretts entsprechenden Zungen auswählen und diese biegen

(Mit Hilfe der Ansätze, oben und unten, so fest wie môglich insetzen. Zur Sicherung werden die Ansätze 90 Grad gebogen.)

Armaturenbrett CT £ CE É

Seitenhalterung - (gro)

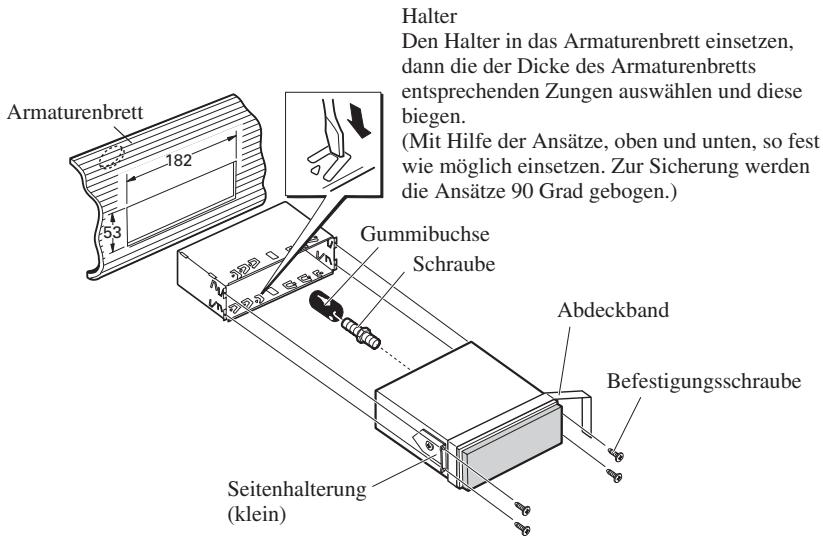

m Wenn der Einbauplatz nicht sehr tief ist

Wenn der Einbauplatz keine ausreichende Tiefe aufweist, kann die Befestigung mit den Seitenhalterungen (klein) vorgenommen werden. In diesem Fall bringen Sie Abdeckband an vom Armaturenbrett vorstehenden Teilen an.

Den Halter in das Armaturenbrett einsetzen, dann die der Dicke des Armaturenbretts entsprechenden Zungen auswählen und diese biegen.

(Mit Hilfe der Ansätze, oben und unten, so fest wie müglich einsetzen. Zur Sicherung werden die Ansätze 90 Grad gebogen.)

Seitenhalterung (klein)

Installation unter Gebrauch der Gewindebohrungen an der Seite dieses Produkts 1. Den Rahmen entfernen. (Abb. 13)

os Herausziehen, um den Rahmen abzunehmen. (Beim Wiederanbringen des Rahmens mul die Seite mit der Nut nach unten weisen.)

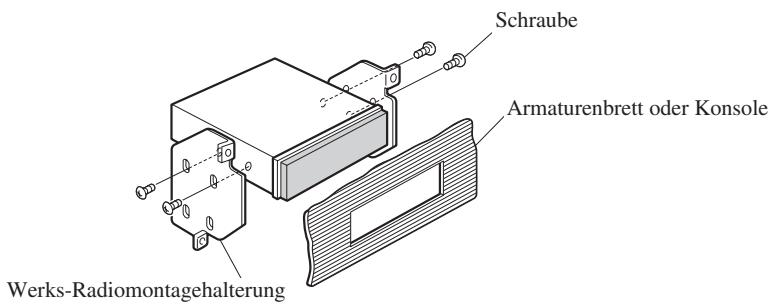

2. Anbringen dieses Produkts an die Werks-Radiomontagehalterung. (Abb. 14) (Abb. 15)

Dieses Produkt und die Halterung so ausrichten, daB deren Gewindebohrungen zur Deckung gelangen, und Schrauben an 2 Stellen auf jeder Seite festziehen. Je nach Form der Gewindebohrungen in der Halterung Klemmschrauben (4 x 3 mm), Klemmschrauben

(5 x 6 mm) oder Senkschrauben ( x 6 mm) verwenden. *1 Nur Klemmschrauben (4 x 3 mm) verwenden.

Armaturenbrett oder Konsole

Werks-Radiomontagehalterung
