GEBRUIKSAANWIJZING AVH-P6400CD PIONEER

De kleuren van de snoeren van dit toestel zijn gewijzigd.

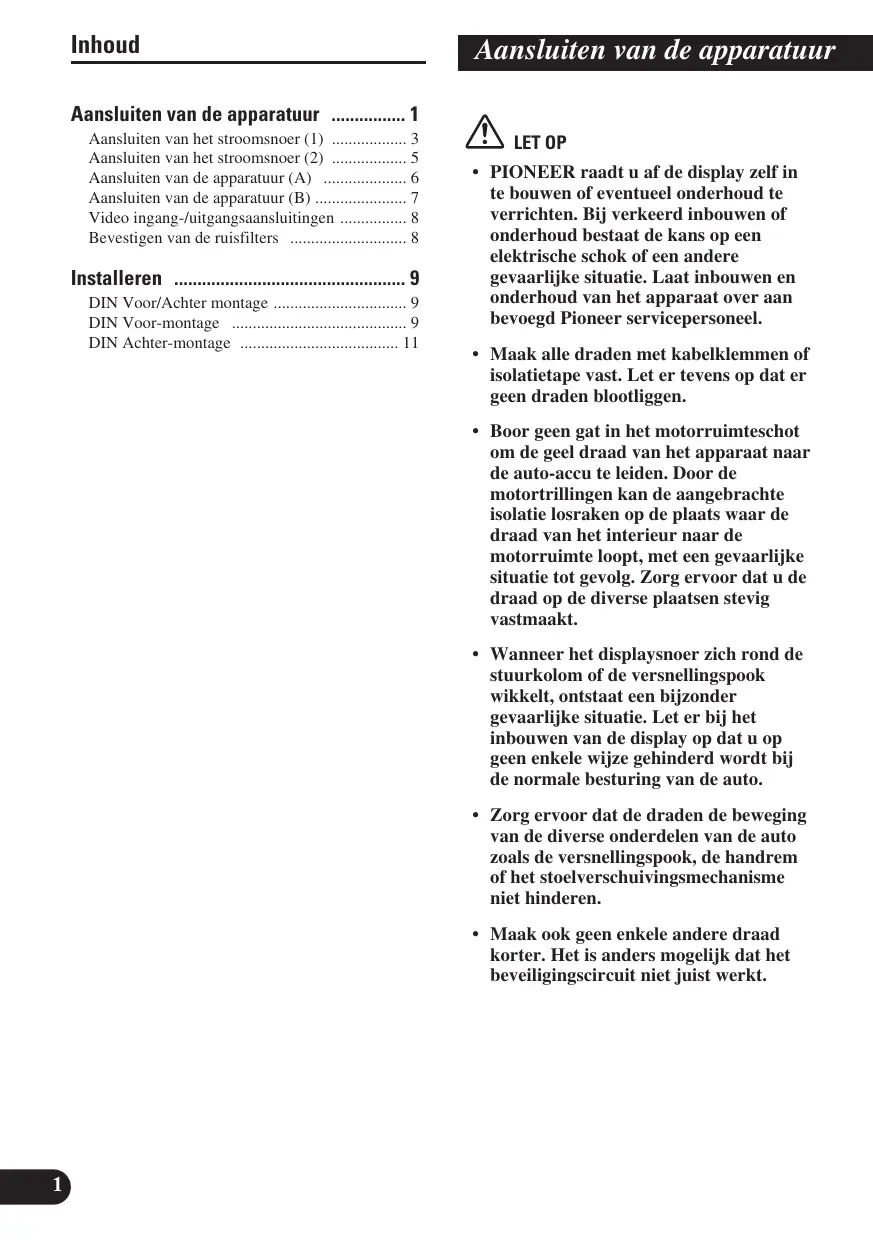

Aansluiten van de apparatuur . Aansluiten van het stroomsnoer (1) Aansluiten van het stroomsnoer (2) Aansluiten van de apparatuur (A) Aansluiten van de apparatuur (B) Video ingang-/uitgangsaansluitingen Bevestigen van de ruisfilters

+ PIONEER raadt u af de display zelf in te bouwen of eventucel onderhoud te verrichten. Bij verkeerd inbouwen of onderhoud bestaat de kans op een elektrische schok of een andere gevaarlijke situatie. Laat inbouwen en onderhoud van het apparaat over aan bevoegd Pioneer servicepersoneel.

Maak alle draden met kabelklemmen of isolatietape vast. Let er tevens op dat er geen draden blootliggen.

Boor geen gat in het motorruimteschot om de geel draad van het apparaat naar de auto-aceu te leiden. Door de motortrillingen kan de aangebrachte isolatie losraken op de plaats waar de draad van het interieur naar de motorruimte loopt, met een gevaarlijke situatie tot gevolg. Zorg ervoor dat u de draad op de diverse plaatsen stevig vastmaakt.

Wanneer het displaysnoer zich rond de stuurkolom of de versnellingspook wikkelt, ontstaat een bijzonder gevaarlijke situatie. Let er bij het inbouwen van de display op dat u op geen enkele wijze gehinderd wordt bij de normale besturing van de auto.

Zorg ervoor dat de draden de beweging van de diverse onderdelen van de auto zoals de versnellingspook, de handrem of het stoelverschuivingsmechanisme niet hinderen.

Maak ook geen enkele andere draad korter. Het is anders mogelijk dat het beveiligingscircuit niet juist werkt.

Dit apparaat is bestemd voor inbouw in auto’s met een negatief geaarde 12-volts accu. Alvorens u het installeert in een auto, bus, vrachtwagen of ander voer- of vaartuig, dient u eerst te controleren of de accuspanning de juiste is.

Om kortsluiting te vermijden, dient u vooral voor het installeren de negatieve © accukabel los te maken.

Zie voor het aansluiten van de eindversterker en andere apparatuur de gebruiksaanwijzing en volg de aanwijzingen nauwgezet op.

Houd de bedrading op zijn plats met Kabelklemmen of met isolatieband. Wikkel ter bescherming ook isolatieband om de bedrading waar deze de metalen oppervlakken van de auto raakt.

Leid de bedrading altijd zo dat deze niet in aanraking kan komen met bewegende onderdelen zoals de versnellingspook, de handrem en de geleiderails van de stoelen. Zet de bedrading Stevig vast en vermijd ook plaatsen die warm worden, zoals bij een uitblaasopening van de autoverwarming. AÏS de isolatie smelt of door beweging doorslijt, zou er kortsluiting kunnen onstaan.

Leid de gele draad niet door het brandschot naar de motorruimte voor aansluiting op de accu. Hierbij is de kans groot op beschadiging van de solatie en zeer gevaarlijke kortsluiting.

Maak de bedrading niet korter. Bij inkorten van de bedrading kan het beveiligingscircuit niet in werking treden wanneer dat nodig is.

Tap geen stroom af van de bedrading door een stukje isolatie te verwijderen en een andere draad aan de kerndraad te verbinden. Hierdoor kan de maximale stroomcapaciteit van de draad overschreden worden, met als gevolg oververhitting.

Vervang een doorgebrande zekering altijd alleen door een nieuwe zekering van hetzelfde type, zoals aangegeven op de zekeringhouder. Aangezien er gebruik is gemaakt van een uniek BPTL circuit, mag u de luidsprekersnoeren nooit rechtstreeks met de aarde verbinden en mag u ook niet de negatieve © luidsprekerdraden gemeenschappelijk aansluiten.

Verwijder de dopjes of kapjes niet van het uiteinde van de stekkeraansluitingen indien u de RCA penaansluiting van het toestel niet gebruikt. Sluit op dit apparaat luidsprekers aan die een hoog ingangsvermogen kunnen verwerken, van nominal tenminste 50 W, met een impedantie van 4 tot 8 Ohm. Suit u luidsprekers aan die niet aan deze eisen voldoen, dan bestaat er de kans dat de luidsprekers in brand vliegen, beginnen te roken of anderszins beschadigd raken.

Wanneer de signaalbron van dit product aan (ON) stat, wordt er een controlesignaal geproduceerd via de blauw/witte draad. Sluit deze aan op een systeem-afstandsbediening van een externe power versterker, of op de auto-antenne relais bedieningsaansluiting van de auto zelf (max. 300

mA 12 Volt gelijkstroom). Als de auto voorzien i van een glas-antenne, dient u de aansluiting te maken op de aansluiting van de stroomvoorziening van de antennebooster.

Als u met dit apparaat een externe eindversterker gebruikt, let dan op dat u niet de blauw/witte draad aansluit op de stroomvoorzieningsaansluiting van de eindversterker. Sluit de blauw/vitte draad ook niet aan op de stroomaansluiting van de auto- antenne. Een dergelijke aansluiting kan een te grote stroomafname en daarmee toring veroorzaken.

Om kortsluiting te voorkomen dient u de losgekoppelde draad af te dekken met isolatieband. Vergeet vooral niet de ongebruikte luidsprekerdraden te isoleren. Als de draden niet geïsoleerd zijn, bestaat er het gevaar van Kortsluiting.

Om vergissingen te voorkomen is de ingangskant van de IP-BUS aansluiting blauw uitgevoerd en de uitgangskant zwart. Let op dat u bij het aansluiten deze kleurcode volgt.

Bij inbouw van dit apparaat in een auto waarvan het contactslot geen “ACC” stand heeft, dient u de rode stroomdraad van dit apparaat aan te sluiten op een aansluitpunt waarvan de stroom wordt inen uitgeschakeld door ON/OFF zetten van het contactsleuteltje. AIS u deze stroomdraad aansluit op een punt dat altijd stroom krijgt, kan de accu leegraken als u de auto enkele uren ongebruikt lat. (Afb. 1)

Geen ACC stand Afb.1

De zwarte draad is de aardedraad. Aard deze draad gescheiden van de aarde van toestellen met een hoog vermogen, bijvoorbeeld eindversterkers. De toestellen zouden namelijk mogelijk worden beschadigd of er worde brand veroorzaakt indien u dit toestel tezamen met andere toestellen aardt en de aarde wordt ontkoppeld.

Snoeren voor dit product en overeenkomende snoeren voor andere producten hebbern mogelijk verschillende kleuren ookal is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit product met een ander product daarom de installatichandieiding van beide producten en verbind de snoeren met dezelfde functie met elkaar.

SGNVTHIGIN Aansluiten van de apparatuur

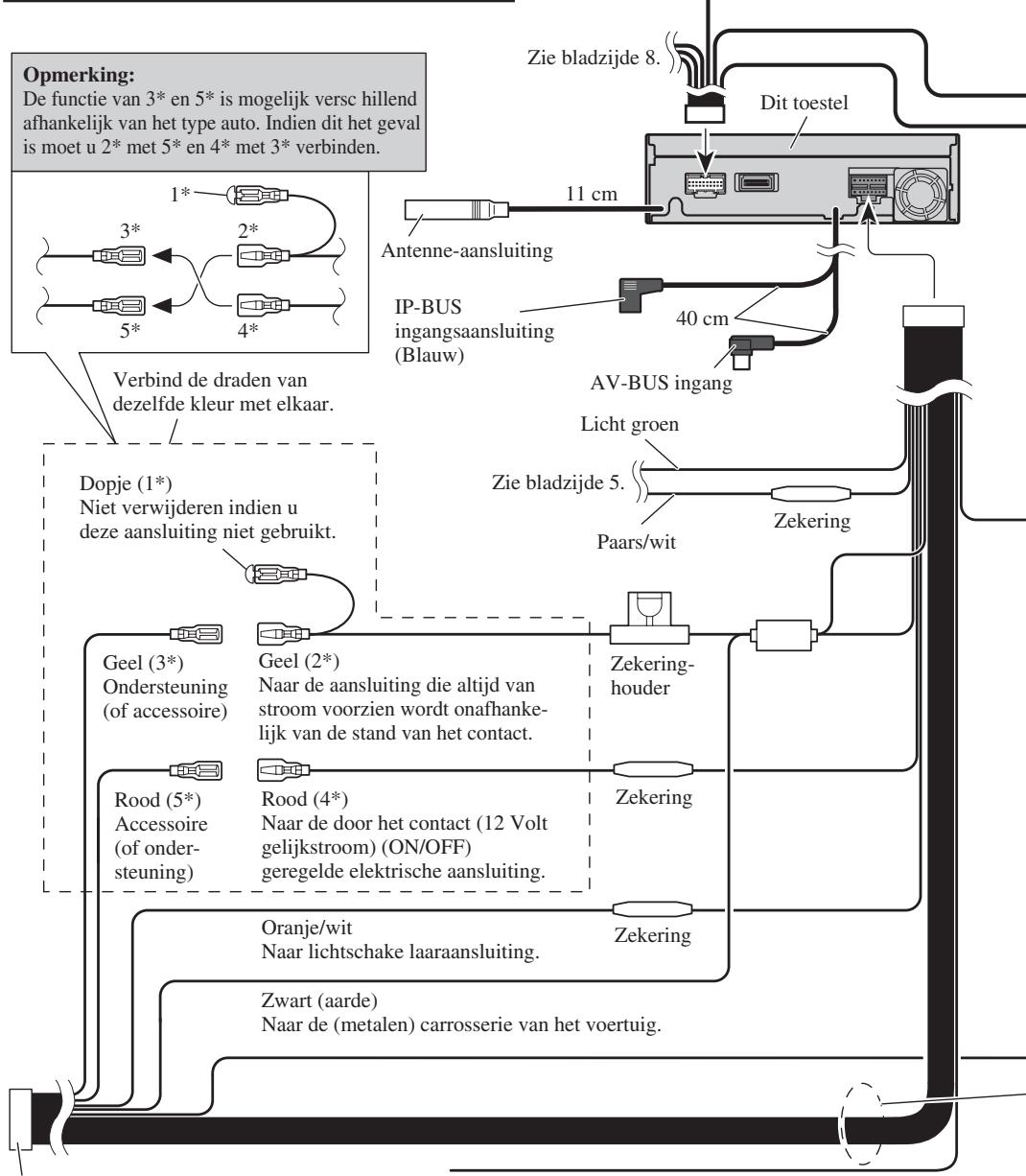

Aansluiten van-het stroomsnoer (1) Zie bladzijde 8. \ Opmerking: & Dit toestel

De functie van 3* en 5* is mogelijk versc hillend nn

afhankelijk van het type auto. Indien dit het geval

is moet u 2* met 5* en 4* met 3* verbinden. Y.

llem ES CI Antenne-aansluiting

IP-BUS 40cm ingangsaansluiting (Blauw) Verbind de draden van AV-BUS ingang dezelfde kleur met elkaar. L Licht groen

Dopje (1*) Zie bladzijde 5 Niet verwijderen indien u

deze aansluiting niet gebruikt.

7 Geel (3*) Geel (2*) 1 Zekering- Naar de aansluiting die altijd van | houder stroom voorzien wordt onafhanke- | lijk van de stand van het contact. | i CF r >—| Rood (5*) Rood (4*) | Zekering Accessoire Naar de door het contact (12 Volt! (of onder- gelijkstroom) (ON/OFF) ! geregelde elektrische aansluiting. | —| Oranje/wit Zekering Naar lichtschake laaraansluiting. Zswart (aarde) Naar de (metalen) carrosserie van het voertuig.

ISO aansluiting Geel/zwart Opmerking: Gebruikt u een celluaire telefoon, sluit u deze dan

In bepaalde autos is de ISO aansluiting aan via de Audio Mute dempingsaansluiting voor de

mogelijk in twecën verdeeld. U moet in cellulaire telefoon. Maakt u daarvan dat geval een verbinding met beide laat de Audio Mute dempingsaanslui aansluitingen maken zonder hierop iets aan te sluiten.

Subwoofer uitgang of Non-fading uitgang

{SUBWOOFER OUTPUT or NON-FADING OUTPUT))

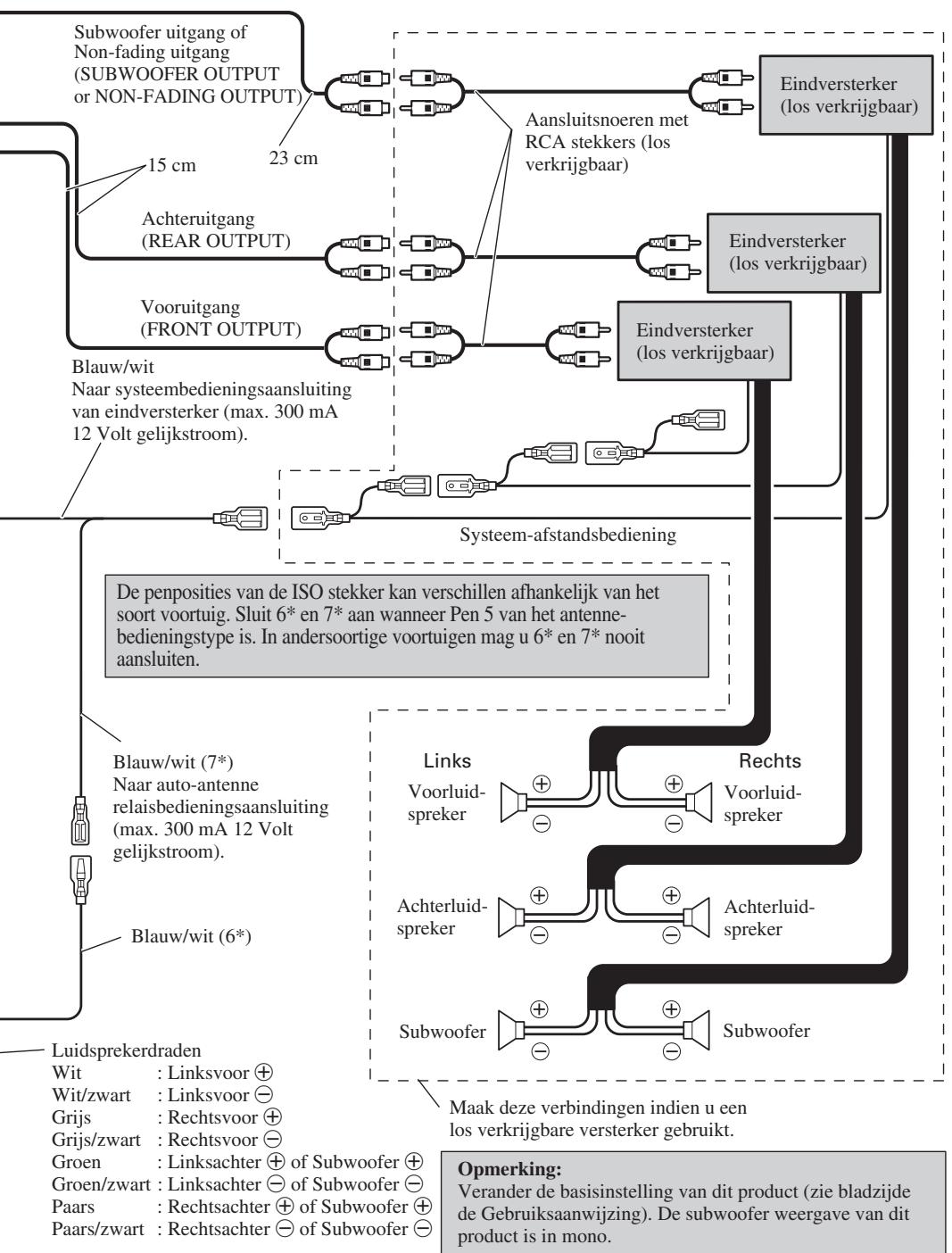

CB» TE F| Eindversterker Ér. | (los verkriigbaar) - i RCA stekkers (los ) 15 cm 23cm i verkrijgbaar) 1 l

Eindversterker (os verkrijgbaar)

Vooruitgang i (FRONT OUTPUT) ee hi | Eindversterker

1 , Blauw/wit NE,” Ka | (los verkrijgbaar)

Naar systeembedieningsaansluiting 1 van eindversterker (max. 300 mA l 12 Volt gelijkstroom) !

mL Systeem-afstandsbediening

bedieningstype is. In andersoortige voortuigen mag u 6* en 7* nooit aansluiten.

soort voortuig. Sluit 6* en 7* aan wanneer Pen 5 van het antenne- 1 !

(max. 300 mA 12 Volt gelijkstroom).

OO Achterluid- Achterluid-

Blauw/wit (6*) spreker spreker — Subwoofer Subwoofer

Wit/zwart : Linksvoor ©

Gris Mi Lion X Maak deze verbindingen indien u een

Grijs/zw art: Rechtsvoor © los verkrijgbare versterker gebruikt

Groen : Linksachter @ of Subwoofer © Groen/zwart : Linksachter © of Subwoofer © Paars : Rechtsachter ® of Subwoofer © Paars/zwart_: Rechtsachter © of Subwoofer ©

Opmerking: Verander de basisinstelling van dit product (zie bladzijde de Gebruiksaanwijzing). De subwoofer weergave van dit

SGNVTHIGIN Aansluiten van de apparatuur

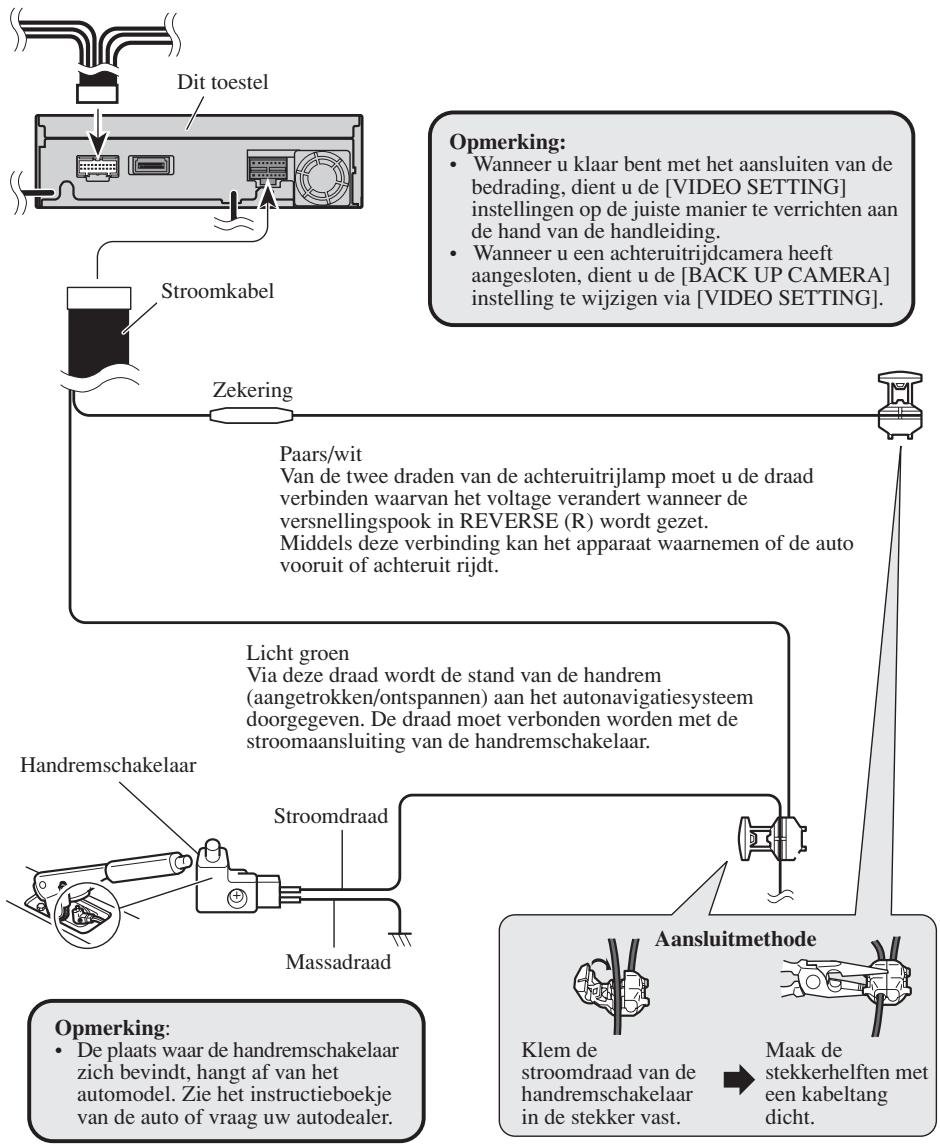

Aansluiten van.het stroomsnoer (2)

Bij gebruik van dit product met een achteruitkijk-camera kan automatisch naar de video van VIDEO worden geschakeld wanneer de versnellingspook in de REVERSE (R) stand wordt gezet.

Verbind de achteruitkijk-camera met de VIDEO ingang.

+ Wanneer u klaar bent met het aansluiten van de bedrading, dient u de [VIDEO SETTING] instellingen op de juiste manier te verrichten aan de hand van de handleiding.

Wanneer u een achteruitrijdcamera heeft aangesloten, dient u de [BACK UP CAMERA] Stroomkabel instelling te wijzigen via [VIDEO SETTING].

Paarshwit Van de twee draden van de achteruitrijlamp moet u de draad verbinden waarvan het voltage verandert wanneer de versnellingspook in REVERSE (R) wordt gezer.

Middels deze verbinding kan het apparaat waarnemen of de auto vooruit of achteruit rijdt

Licht groen Via deze draad wordt de stand van de handrem (aangetrokken/ontspannen) aan het autonavigatiesysteem doorgegeven. De draad moet verbonden worden met de stroomaansluiting van de handremschakelaar.

+ De plaats Waar de handremschakelaar Klem de Maak de Zich bevindt, hangt af van het stroomdraad van de stekkerhelften met automodel. Zie het instructieboekje handremschakelaar een kabeltang van de auto of vraag uw autodealer. in de stekker vast. dicht.

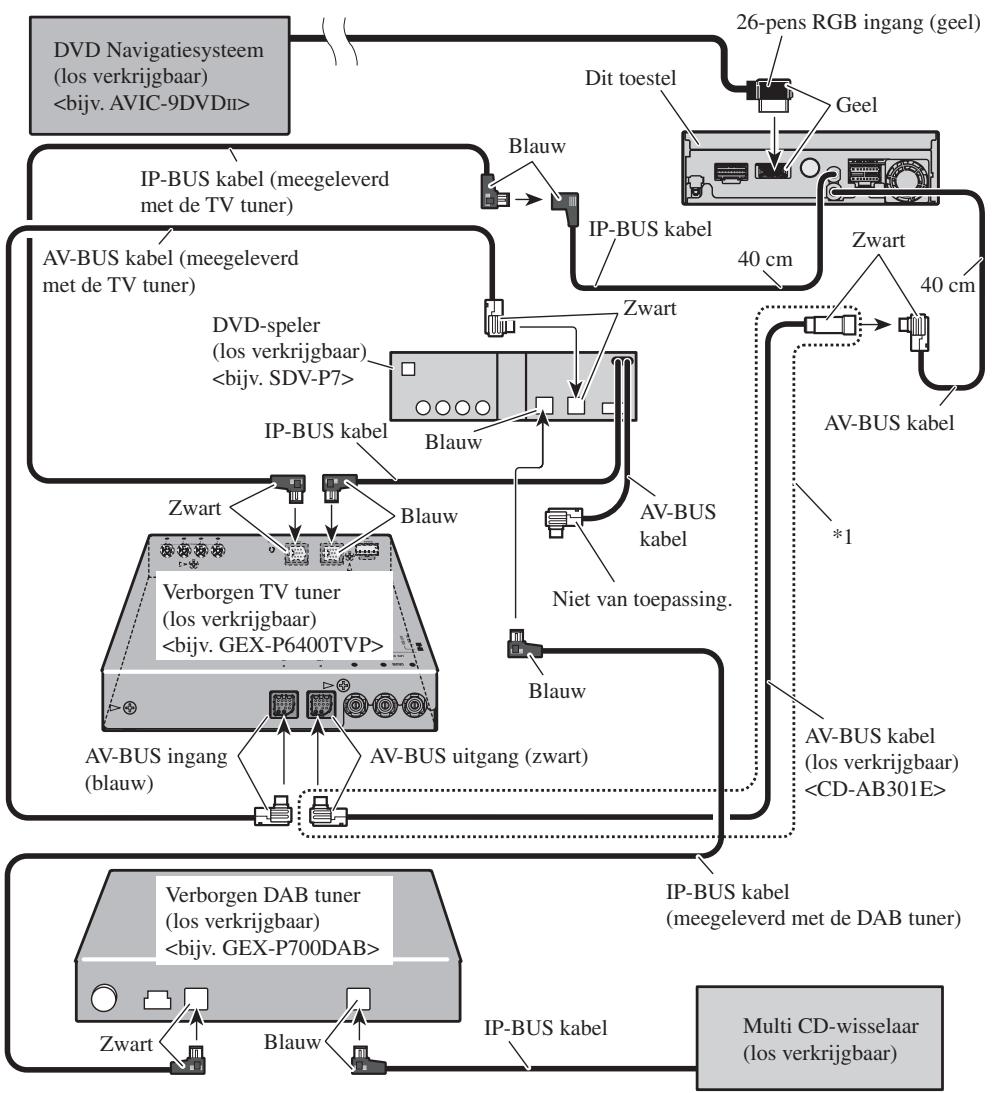

Aansluiten van de apparatuur (A)

26-pens RGB ingang (geel) DVD Navigatiesysteem Clos verkrijgbaar) Dit toestel <bijv. AVIC-9DVDI>

F IP-BUS kabel (meegeleverd a met de TV tuner) >

AV-BUS kabel (meegeleverd met de TV tuner)

(los verkrijgbaar) _ <bijv. SDV-P7> | | ] 0000! Eirit

IP-BUS kabel — plane ] ] L 2 à Zsart Blauw AV-BUS ni \ Kabel

*1 (De É À Verborgen TV tuner Niet van tocpassing (los verkrijgbaar) <bijv. GEX-P6400TVP> Blauw un AV-BUS kabel

AV-BUS ingang (lauw)

AV-BUS uitgang (zwart) (los verkrijgbaar)

N IP-BUS kabel {meegeleverd met de DAB tuner)

Verborgen DAB tuner (os verkrijgbaar) <bijv. GEX-P700DAB>

nl IP-BUS kabel Multi CD-wisselaar

Zwart e 4 Blauw & \ (los verkrijgbaar)

AV-BUS kabel Zyart (meegeleverd met de TV tuner) Blauw AV-BUS kabel {meegeleverd met de TV tuner)

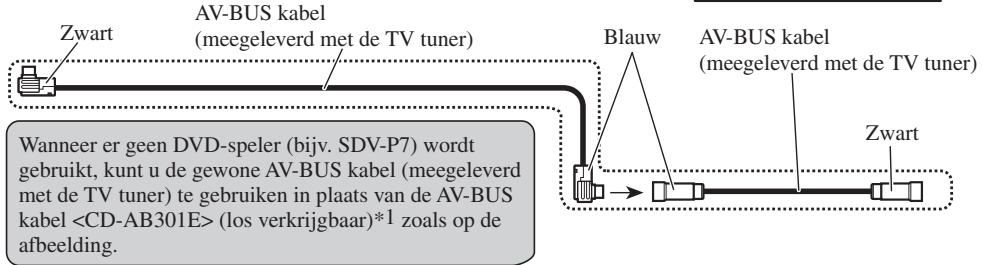

Wanneer er geen DVD-speler (bijv. SDV-P7) wordt gebruikt, kunt u de gewone AV-BUS kabel (meegeleverd met de TV tuner) te gebruiken in plaats van de AV-BUS Kabel <CD-AB301E> (los verkrijgbaar)*1 zoals op de afbeelding.

Voer de [VIDEO SE1 van de handleiding.

FING] instellingen op de juiste manier uit aan de hand

Aansluiten van de apparatuur (B)

Sensor afstandsbediening

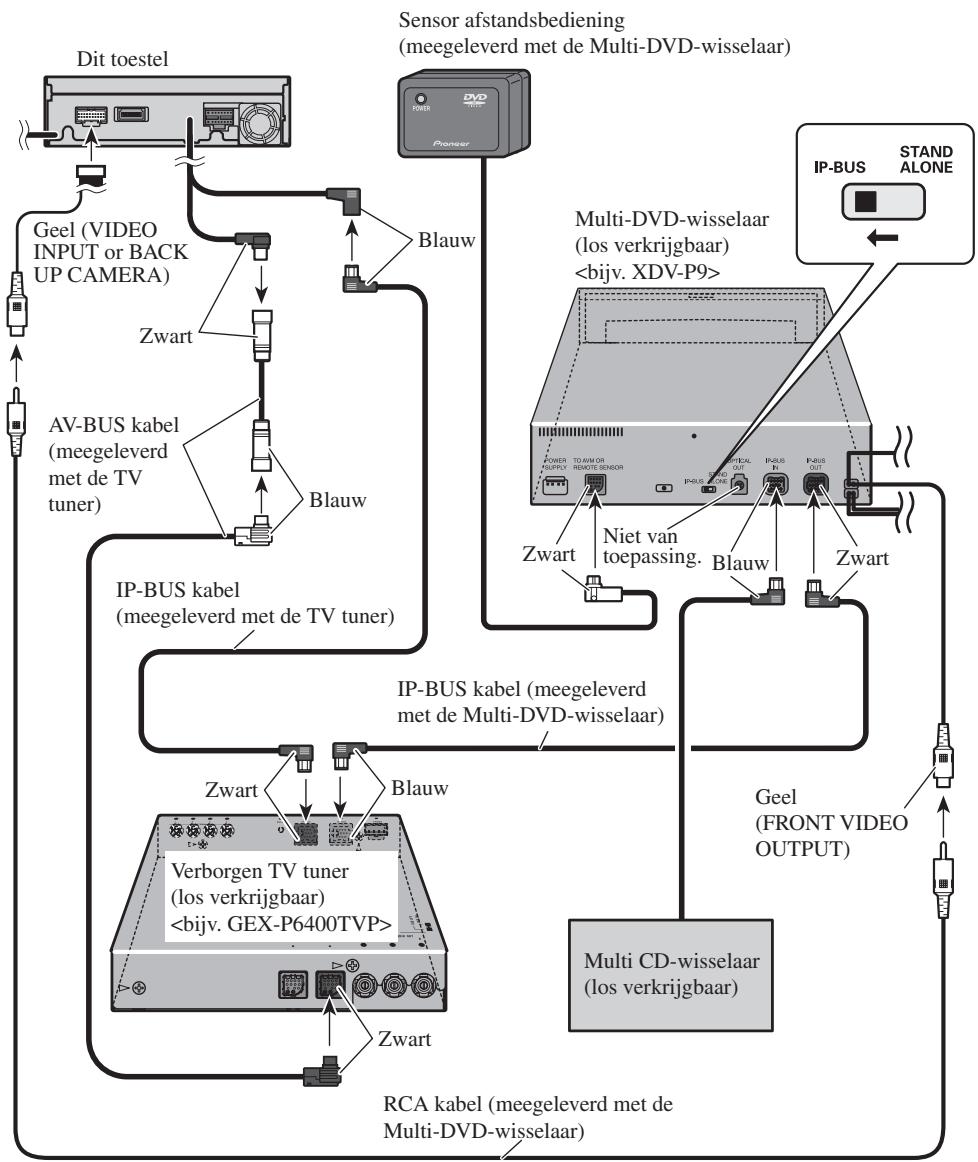

Dit toestel {meegeleverd met de Multi-DVD-wisselaar)

Geel (VIDEO INPUT or BACK Multi-DVD-wisselaar î Blauw (los verkrijgbaar) <bijv. XDV-P9>

AV-BUS kabel {meegeleverd met de TV

(meegeleverd met de TV tuner)

IP-BUS kabel (meegeleverd met de Multi-DVD-wisselaar)

74 F Zwart D Blauw Gel Fes NN F Verborgen TV tuner

os verkrijgbaar) <bijv. GEX-P6400TVP> Ps : Multi CD-wisselaar

= [5] À (los verkrijgbaar)

DE RCA kabel (meegeleverd met de Multi-DVD-wisselaar)

à (FRONT VIDEO LES OUTPUT)

Voer de [VIDEO SETTING] instellingen op de juiste manier uit aan de hand van de handleiding.

Bij aansluiting van een XDV-POn, dient u tevens de handieiding van de XDV-POn te raadplegen.

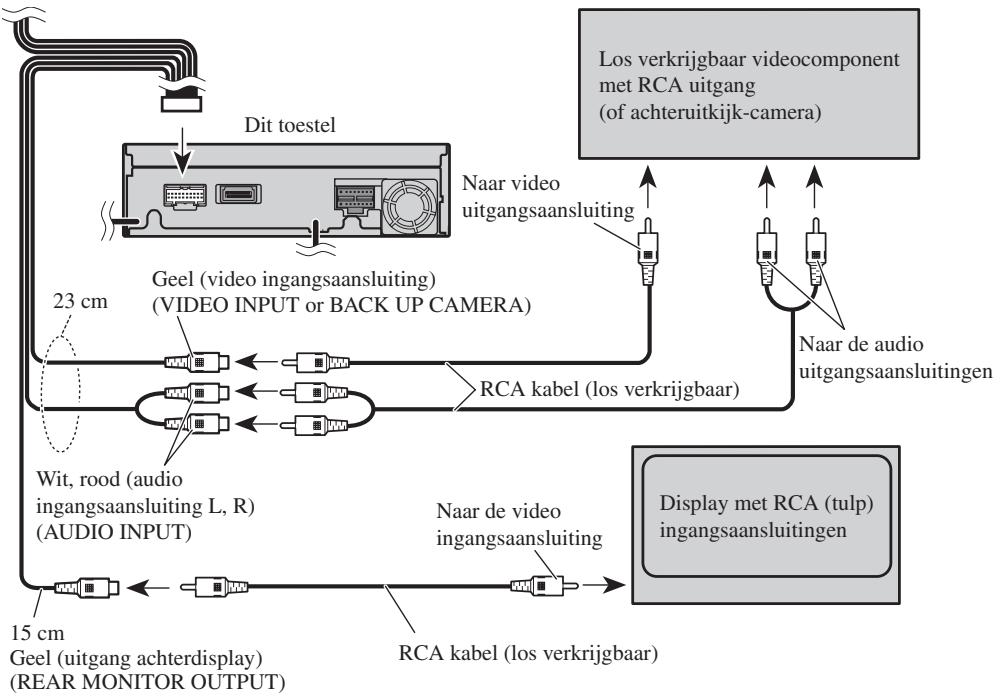

Video ingang-/uitgangsaansluitingen

Los verkrijgbaar videocomponent met RCA uitgang (of achteruitkijk-camera)

uitgangsaansluitingen RCA kabel (los verkrijgbaar)

Geel (uitgang achterdisplay)

(REAR MONITOR OUTPUT) Voer de [VIDEO SE van de handleiding.

RCA kabel (los verkrijgbaar)

FING] instellingen op de juiste manier uit aan de hand Aïb.6

Bevestigen van de ruisfilters

Om ruis te voorkomen, moet u de 1 bijgeleverde ruisfilters op de juiste wijze gebruiken.

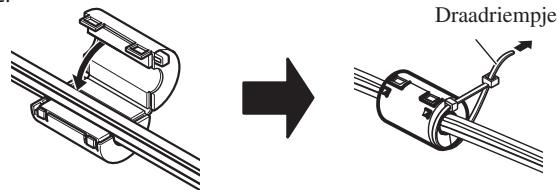

Ruisfilter 1. Verwijder het ruisfilter van de snoeren.

2. Bevestig de ruisfilters en de draadriempjes zoals afgebeeld.

SGNVTHIGIN Installeren

Opmerking: + Voor u het apparaat definitief installeert, is het raadzaam eerst alle aansluitingen tidelijk te maken om te controleren of alles naar behoren functioneert, zodat u later niet voor verrassingen Komt te staan.

Gebruik voor het installeren uitsluitend de bij het apparaat geleverde onderdelen. Toepassing van andere dan de goedgekeurde onderdelen kan leiden tot storing in de werking van het apparaat. Raadpleeg uw dichtstbijzijnde dealer als het voor het installeren van het apparaat nodig blijkt gaten te boren, of andere wijzigingen aan te brengen aan de auto.

Installer het apparaat op een plaats waar het de bestuurder niet in de weg kan zitten en waar het o0k bij een noodstop e.d. geen gevaar voor de inzittenden kan opleveren.

Bevestig het display niet in een positie waar dit het zicht van de bestuurder of de werking van de air- bags van uw voertuig kan belemmeren.

De halfgeleider-laser in het apparaat is gevoelig voor beschadiging door oververhitting, dus installeer het apparaat niet te dicht in de buurt van de autoverwarming of de warme luchtsroom daarvan

DIN Voor/Achter montage

+ Als u het apparaat onder een al te steile hoek installeert, d.w.z. meer dan 30° uit het horizontale vlak, al het niet naar behoren kunnen werken (Ab. 8)

Dit product kan naar keuze aan de voorkant (conventionele DIN voor-montage) of aan de achterkant (DIN achter-montage, met gebruikmaking van de schroefgaten aan de zijkanten van het chassis) bevestigd worden. Voor details hieromtrent dient u de hiernavolgende geïllustreerde installatie voorbeelden te raadplegen.

Installatie met de rubber mof 1. Verwijder het frame. (Afb. 9)

Trek naar buiten om het frame te verwijderen. (Om het frame weer aan te brengen, plaatst u de kant met de groef omlaag en bevestigt u het aldus.)

2. Bevestig de zijbeugels. (Afb. 10)

Schroef met platte kop (5 X 6 mm)

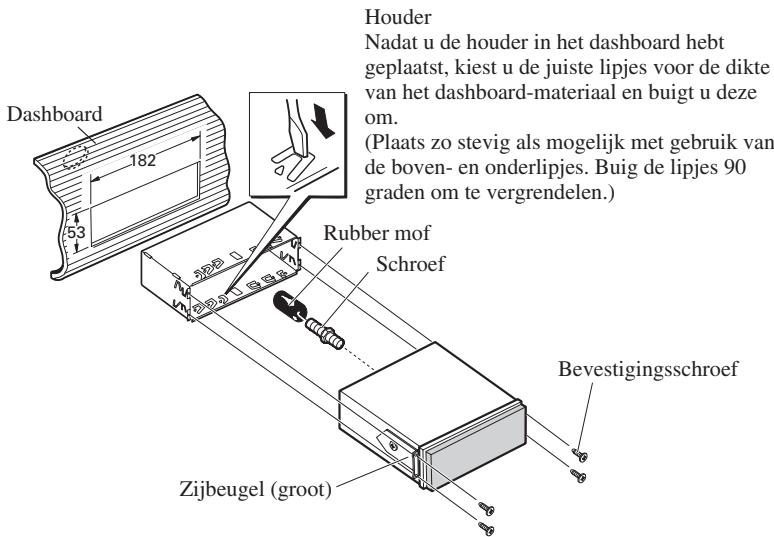

3. Vastzetten van het toestel. (Afb. 11) Normaal gesproken kunt u het toestel met de zijbeugels (groot) vastzetten.

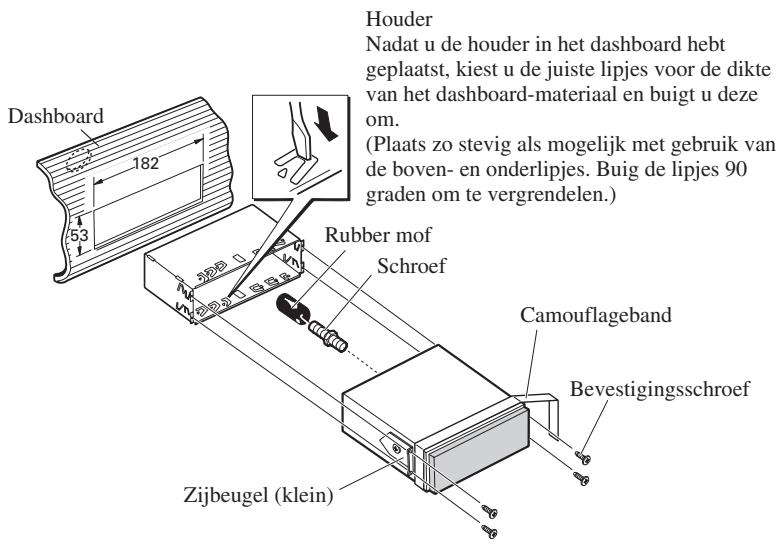

Houder Nadat u de houder in het dashboard hebt geplaatst, Kiest u de juiste lipjes voor de dikte van het dashboard-materiaal en buigt u deze om.

(Plaats zo stevig als mogelijk met gebruik van de boven- en onderlipjes. Buig de lipjes 90 graden om te vergrendelen.)

m Als de installatiediepte niet toereikend is Als u het toestel moet installeren in een te ondiepe ruimte, dient u het vast te zetten met de (kleine) zijbeugels. In een dergelijk geval dient u camouflageband te plakken op het uit het dashboard stekende deel van het toestel.

Houder Nadat u de houder in het dashboard hebt geplaatst, Kiest u de juiste lipjes voor de dikte van het dashboard-materiaal en buigt u deze om

(Plats zo stevig als mogelijk met gebruik van de boven- en onderlipjes. Buig de lipjes 90 graden om te vergrendelen.)

Installatie met gebruikmaking van de schroefgaten aan de zijkanten van dit product 1. Verwijder het frame. (Afb. 13)

LA Trek naar buiten om het frame te verwijderen. (Om het frame weer aan te brengen, plaatst u de kant met de groef omlaag en bevestigt u het aldus.)

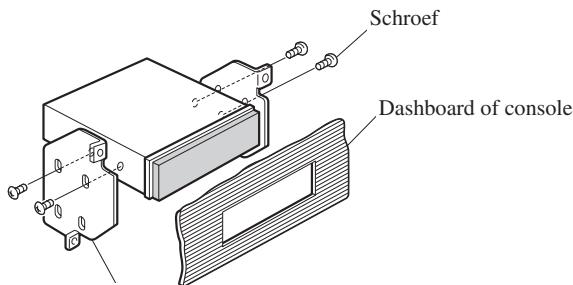

2. Vastmaken van dit product aan de fabrieksradio-bevestigingsbeugel. (Afb. 14) (Afb. 15)

Kies een positie waar de schroefgaten van de beugel en de schroefgaten van dit product in een lijn liggen (passen) en draai de schroeven op 2 plaatsen aan elke kant vast. Gebruik bevestigingsschroeven (4 X 3 mm), bevestigingsschroeven (5 X 6 mm) of schroeven met

platte kop (5 X 6 mm), afhankelijk van de vorm van de schroefgaten in de beugel. *1 Gebruik alleen bevestigingsschroeven (4 x 3 mm).
