Produkttyp	Benzin-Kettensäge
Marke	Scheppach
Modell	CST46
Hubraum	46 cm³
Maximale Leistung (ISO 7293)	1,8 kW
Länge der Führungsschiene	50 cm (18")
Effektive Schnittlänge	47 cm
Kettenteilung	8,255 mm (0,325")
Dicke der Treibglieder	1,5 mm
Kraftstofftankvolumen	550 ml
Öltankvolumen für Kettenöl	260 ml
Gewicht (mit Führungsschiene und Kette, leeren Tanks)	7,0 kg
Schalldruckpegel (LpA)	92,6 dB
Schallleistungspegel (LwA)	114,0 dB
Vibrationen am vorderen Griff	8,80 m/s²
Vibrationen am hinteren Griff	9,95 m/s²
Zündkerze	L8RTF/L8RTC
Kettenbremse	Ja, durch den Handschutz betätigt
Gashebelsperre	Ja
Krallenanschlag	Ja
Kettenschmierung	Automatisch, einstellbar
Kraftstofftyp	Gemisch aus bleifreiem Benzin 95 Oktan + 2-Takt-Öl (40:1)
Start	Manuell per Seilzug mit Choke
Bestimmungsgemäße Verwendung	Nur im Freien zum Schneiden von Holz

Häufig gestellte Fragen - CST46 SCHEPPACH

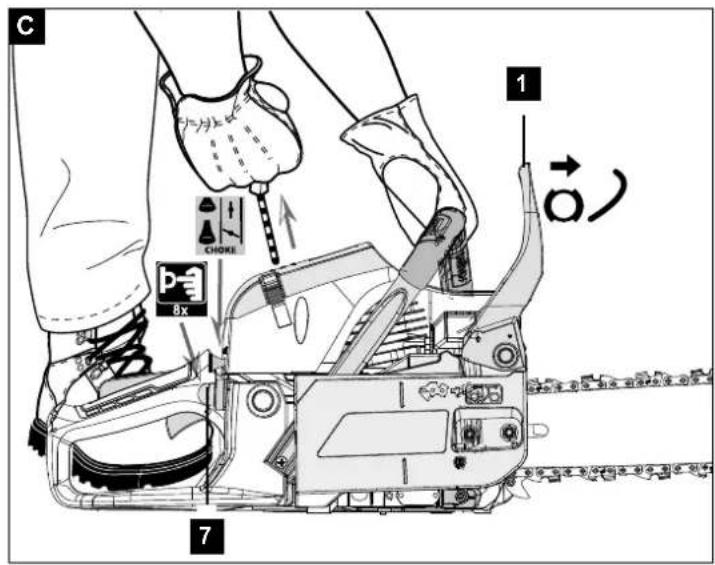

Wie starte ich den Motor kalt?

Aktivieren Sie zuerst die Kettenbremse, indem Sie den Handschutz nach vorne drücken. Drücken Sie 6 Mal auf die Kraftstoffpumpe. Stellen Sie den Schalter auf ON. Ziehen Sie den Choke. Stellen Sie Ihren Fuß in den hinteren Schutz, halten Sie die Kettensäge am vorderen Griff und ziehen Sie langsam am Seil, bis Sie Widerstand spüren, dann ziehen Sie kräftig. Sobald der Motor anspringt, betätigen Sie den Gashebel, um den Choke zu deaktivieren.

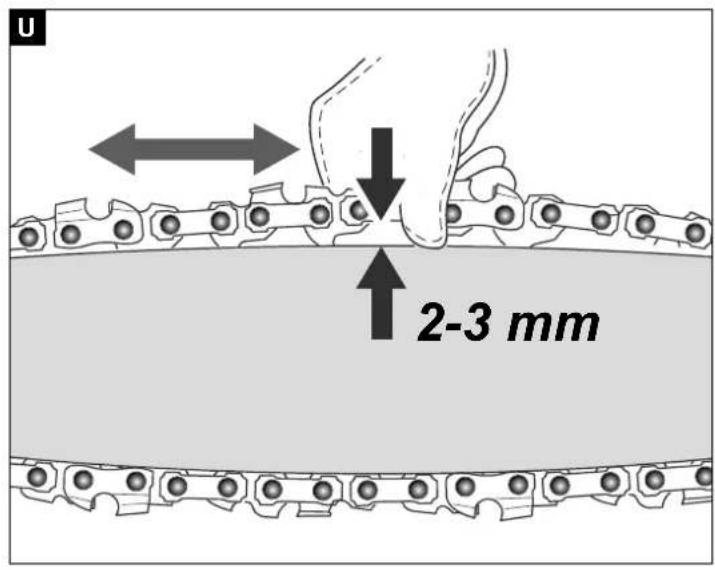

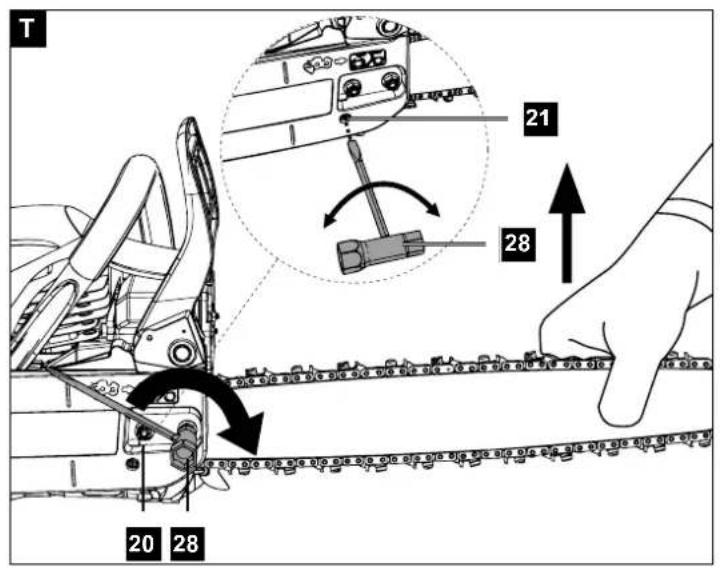

Wie stelle ich die Kettenspannung ein?

Lockern Sie die beiden Befestigungsmuttern leicht mit dem Zündkerzenschlüssel. Drehen Sie die Kettenspannungsschraube mit dem Schraubendreher im Uhrzeigersinn, um die Spannung zu erhöhen. Die Kette sollte die Unterseite der Führungsschiene berühren und von Hand ziehbar sein, wenn die Kettenbremse gelöst ist. Ziehen Sie die Muttern wieder fest.

Wie schärfe ich die Kettensägekette?

Verwenden Sie eine Rundfeile, die zur Kettenteilung (0,325") passt. Feilen Sie jeden Zahn von innen nach außen, wobei Sie den richtigen Winkel (30°) beibehalten. Verwenden Sie eine Feilenhilfe, um den Winkel zu gewährleisten. Nach dem Schärfen überprüfen Sie, ob alle Zähne die gleiche Länge haben.

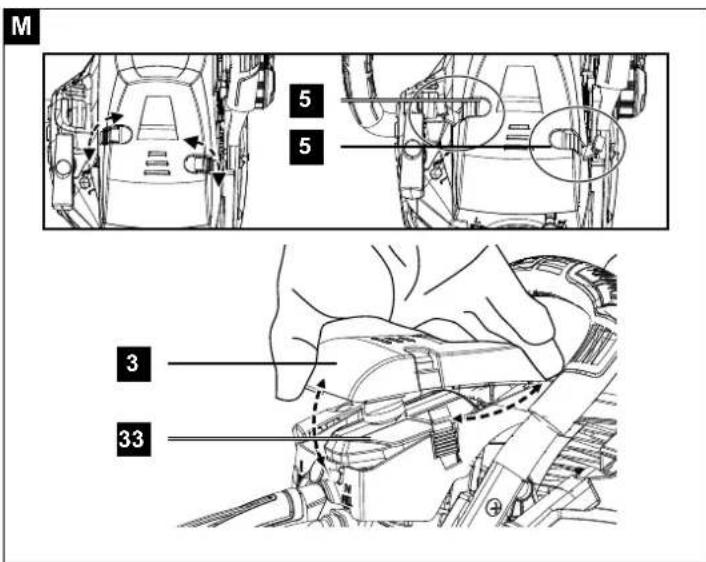

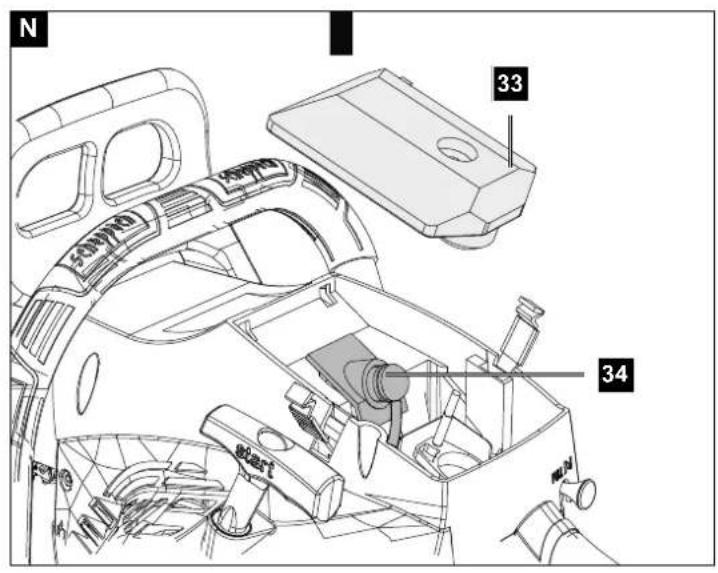

Wie reinige ich den Luftfilter?

Schrauben Sie den Luftfilterdeckel ab und entnehmen Sie den Filter. Klopfen Sie ihn aus oder blasen Sie ihn mit Druckluft bei niedrigem Druck aus. Reinigen Sie ihn niemals mit Benzin oder brennbaren Lösungsmitteln. Setzen Sie ihn wieder ein und schrauben Sie den Deckel fest.

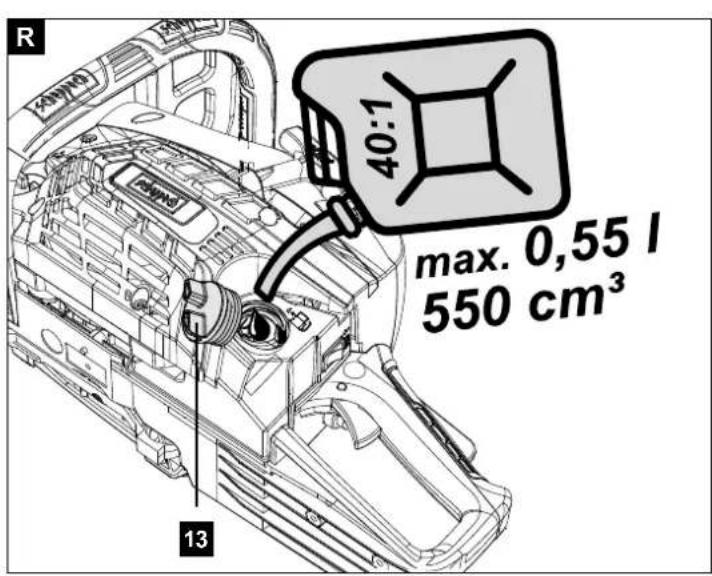

Welches Kraftstoffgemisch wird empfohlen?

Verwenden Sie ein Gemisch aus bleifreiem Benzin 95 Oktan und spezielles 2-Takt-Öl (Norm JASO FD/ISO-L-EGD) im Verhältnis von 40:1 (40 Volumenteile Benzin zu 1 Volumenteil Öl). Mischen Sie im mitgelieferten Tank.

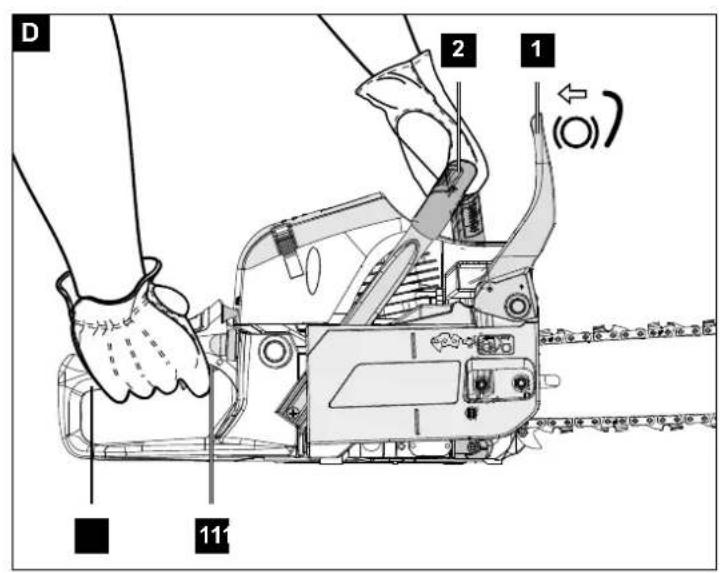

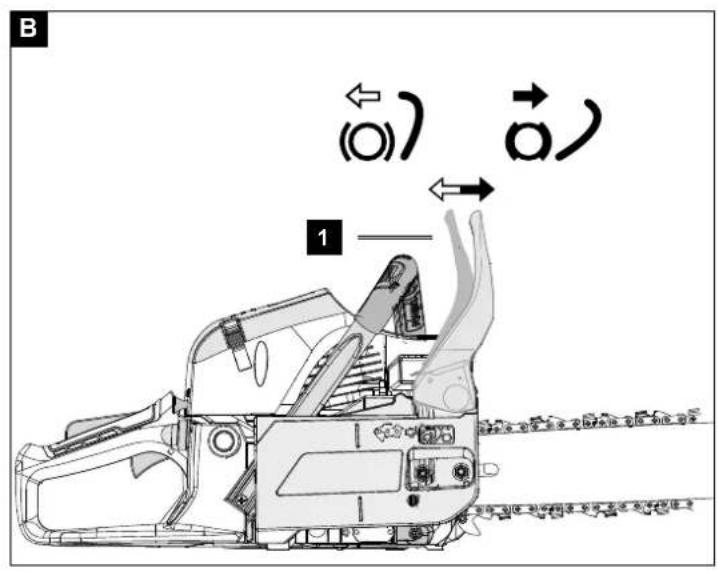

Wie aktiviere ich die Kettenbremse?

Drücken Sie den vorderen Handschutz (1) nach vorne, bis er einrastet. Die Kette ist dann blockiert. Zum Lösen ziehen Sie den Schutz nach hinten. Überprüfen Sie regelmäßig vor jeder Nutzung die einwandfreie Funktion der Bremse.

Welche Transportvorsichtsmaßnahmen sind zu beachten?

Stoppen Sie den Motor und betätigen Sie die Kettenbremse. Setzen Sie den Schienenschutz auf. Tragen Sie die Kettensäge am vorderen Griff, mit der Schiene nach hinten und vom Körper weg gerichtet. Sichern Sie sie im Fahrzeug, um ein Umkippen zu verhindern.

Welche persönliche Schutzausrüstung ist vorgeschrieben?

Tragen Sie immer einen Schutzhelm mit Visier oder Schutzbrille, einen Gehörschutz, Antivibrationshandschuhe, rutschfeste Sicherheitsschuhe und eng anliegende Kleidung mit Schnittschutzeinlage.

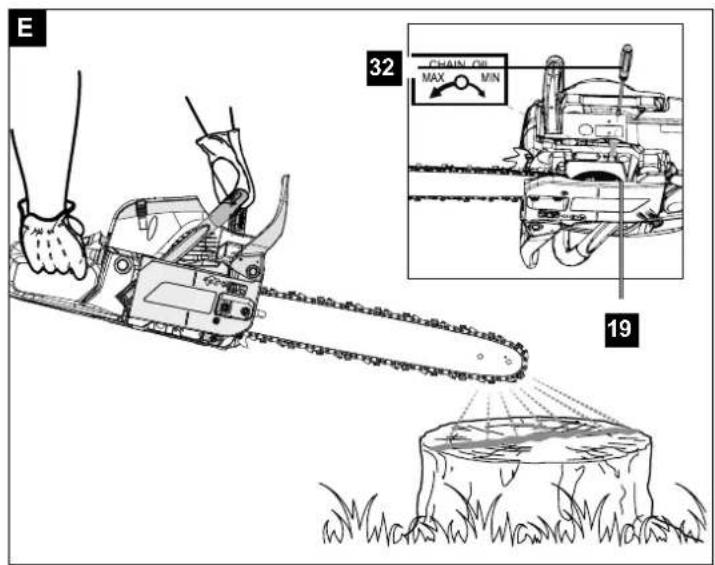

Wie stelle ich die Kettenschmierung ein?

Verwenden Sie den Schlitzschraubendreher, um die Öleinstellschraube (19) zu drehen. Drehen Sie im Uhrzeigersinn, um die Durchflussmenge zu verringern, gegen den Uhrzeigersinn, um sie zu erhöhen. Überprüfen Sie die Schmierung, indem Sie die Kettensäge über einen Baumstumpf halten: Ein feiner Ölfilm sollte sichtbar sein.

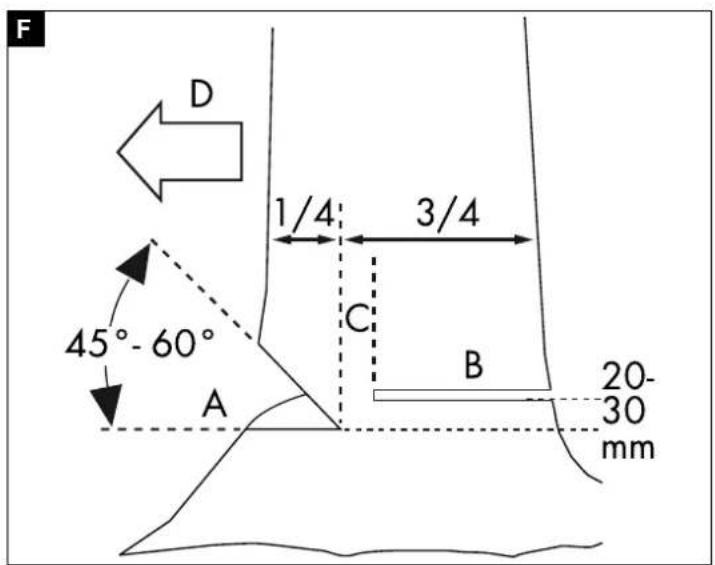

Wie führe ich einen korrekten Fällschnitt durch?

Führen Sie zuerst einen Fällkerb bis zu 1/4 des Baumdurchmessers in einem Winkel von 45°-60° auf der Seite, in die der Baum fallen soll. Führen Sie dann den Fällschnitt 2-3 cm höher durch und lassen Sie einen Bruchleiste von etwa 1/10 des Durchmessers stehen. Verwenden Sie Kunststoffkeile, um ein Einklemmen zu vermeiden.

BEDIENUNGSANLEITUNG CST46 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.

Technische Änderungen vorbehalten. Abbildungen beiselpaht!

Inhaltsverzeichnis:

Seite:

1. Erklärung der Symbole 8
2. Einleitung 10
3. Gerätebeschreibung (Abb. A - O) 10
4. Lieferumfang 10
5. Bestimmungsgemäß Verwendung 10
6. Sicherheitshinweise 11
7. Technische Daten 15
8. Vor Inbetriebnahme 16
9. Inbetriebnahme 18
10. Grundsätzliche Arbeitshinweise zu Fällarbeiten 20
11. Unter Spannung stehendes Holzbearbeiten 21
12. Transport 21
13. Reinigung und Wartung 22
14. Lagerung 24
15. Entsorgung und Wiederverwertung 25
16. Störungsabhilfe 25
17. Konformitätserklarung 139

ACHTUNG!

Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften!

Es wird empfohlen einen professionellen Sicherheitskurs „Teilnahmebescheinigung Motorsägen-Lehrgang" mit landestypischen Ausbildungsstandard über die Benutzung, Wartung der Kettensäge sowie einen Erste-Hilfe-Kurs zu besuchen. Bei längerer nicht Benutzung und zur Übung, sollen sie vor Beginn immer einfache Schnitte in safer abgestütztem Holz machen um wieder sich mit der Kettensäge vertraut zu machen.

Betriebsanleitung sorgfältig aufbewahren!

Hinweis:

Bitte beachten Sie, dass einige nationale Vorschriften wie z.B. Arbeitsschutz, Umwelt den Einsatz der Kettensäge einschränken können.

Willkommen beim Scheppach Erklarvideo "Wie starte ich meine Kettensäge".

1. Erklärung der Symbole

Die Verwendung von Symbolen in thisem Handbuch soll ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen/genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfallen nicht ersetzen.

!	Lesen, Verstehen und Befolgen Sie alle Warnhinweise.

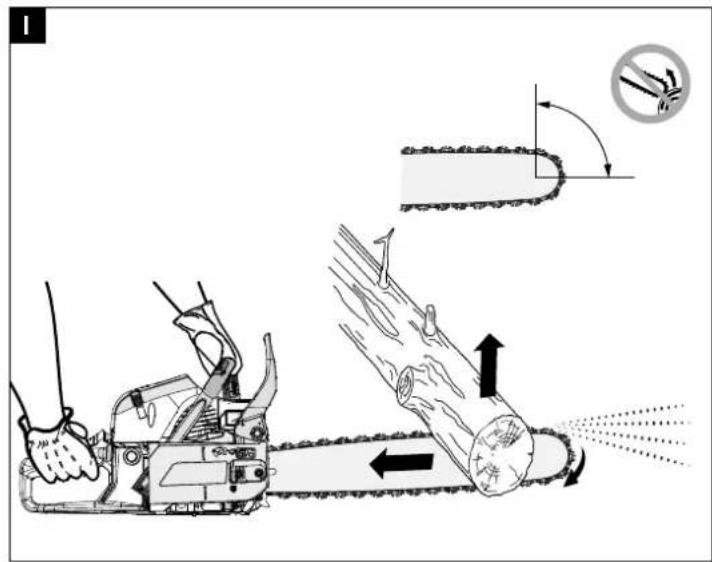

	Warnung! Gefahr von Rückschlag (Kickback). Hüten Sie sich vor einem Rückschlag der Kettensäge und vermeiden Sie Kontakt mit der Schienenspitze.
	Benutzen Sie das Gerät nicht einhändig.
	Benutzen Sie das Gerät immer mit beiden Händen.
	Tragen Sie immer Schutzbrille, Gehörschutz und einen Schutzhelm.
	Lesen Sie die komplette Betriebsanleitung bevor Sie das Gerät benutzen.
	Tragen Sie immer Sicherheits- und Anti-Vibrations-Handschuhe, wenn Sie das Gerät benutzen.
	Tragen Sie immer rutschfeste Sicherheitsschuhe mit Schnittschutz, wenn Sie das Gerät benutzen.
	Wichtig ist das Tragen von Schutzkleidung für Fuß, Beine, Hände und Unterarme.
+	Einfūflösung für Treibstoff.
CE	Das Produkt entspricht den geltenden europäischen Richtlinien.
10x	Einfūllöffnung für Sägekettenöl.
L H T	gedrückt - Choke deaktiviert heraus gezogen - Choke aktiviert
←) →	Kraftstoffpumpe "Primer"
→	Einstellschrauben für Vergaser: L niedrige Drehzahl H hohe Drehzahl T Leerlaufdrehzahl
114dB	Einstellung der Kettenbremse: Weißer Pfeil: Kettenbremse inaktiv. Schwarzer Pfeil: Kettenbremse aktiv.
114dB	Einbaurichtung der Sägekette.
114dB	Garantierter Schalleistungspegel des Gerätes.
114dB	Achtung! Heîße Oberfläche.
ON ↑ STOP	Ein-/Aus Schalter - „ON“ Ein-/Aus Schalter - „STOP“
	Gewicht
+	Mischverhältnis
	Vermeiden Sie den Kontakt mit der Schienenspitze.
	Feuer verboten.
ΔΔΔ	Das Produkt entspricht den geltenden serbischen Richtlinien.

2. Einleitung

Hersteller:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeitsmen mit ihrer neuen Gerät.

Hinweis:

Der Hersteller these Gerätes haftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Gerät oder durch these Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Betriebsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Betriebsanleitung durch.

These Betriebsanleitung soll es ihren erleichtern, Ihr Gerat kennenzulernen und dessen bestimmungsgemäß Einsatzmöglichkeiten zu nutzen.

Die Betriebsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Betriebsanleitung mussen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Betriebsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfällig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Betriebsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regel zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und der Sicherheitshinweise entstehen.

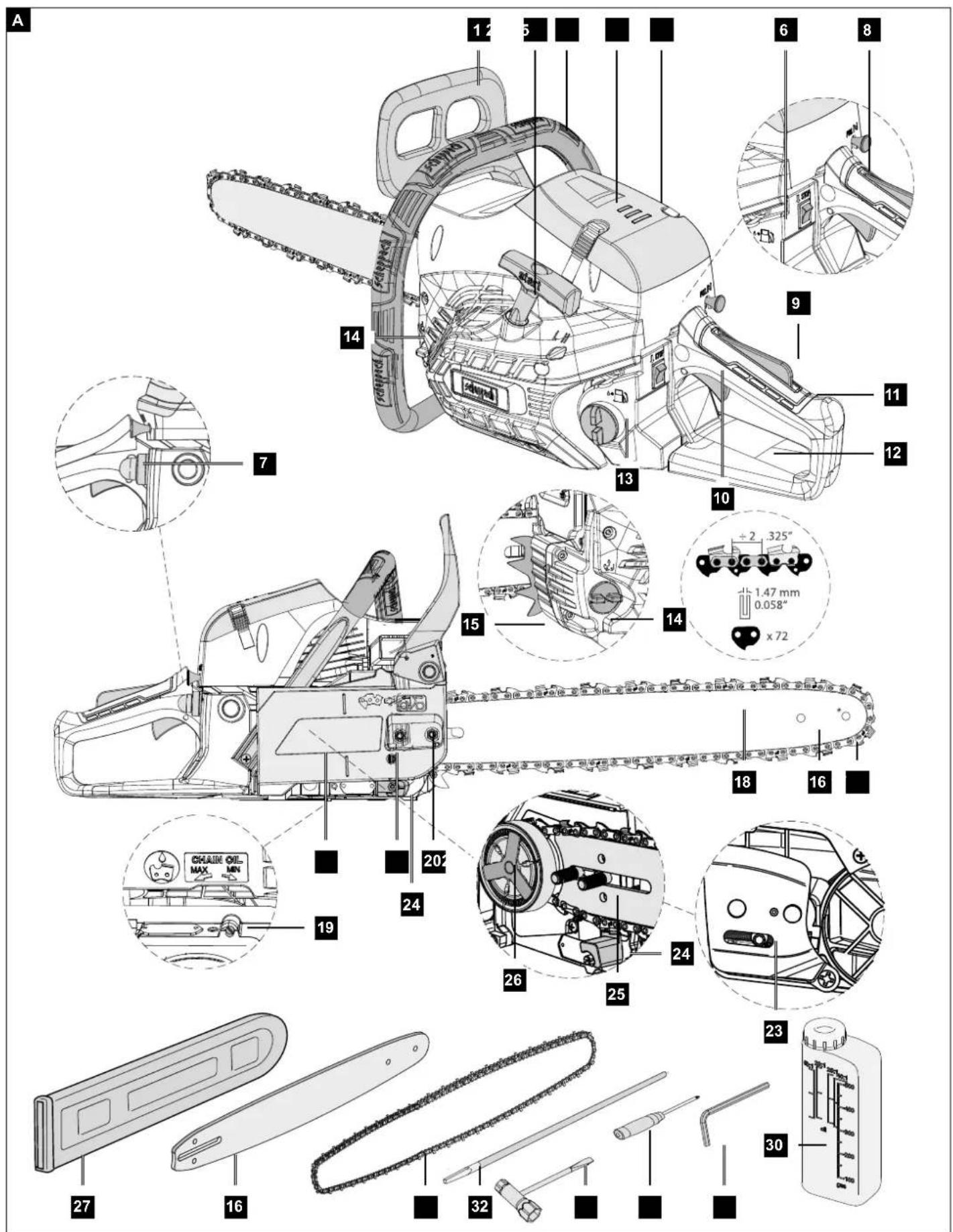

3. Gerätebeschreibung (Abb. A - O)

1. Vorderer Handschutz
2. Vorderer Handgriff
3. Luftfilterabdeckung
4. Startseilzug
5. Verschluss für die Luftfilterabdeckung
6. Ein-/Ausschalter
7. Kraftstoffpumper „Primer"
8. Kaltstarthebel (Choke)
9. Gashebelsperre
10. Gashebel
11. Hinterer Handgriff
12. Hinterer Handschutz
13. Kraftstoffankverschluss

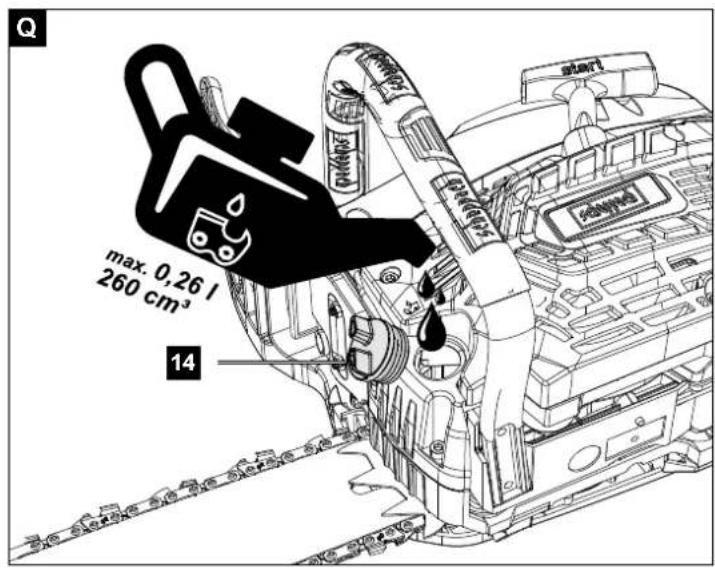

14. Kettenöltankverschluss
15. Krallenanschlag (vormontiert)
16. Führungsschiene
17. Sägekette
18. Schleifbockhilfe
19. Ölregulierungsschraube
20. Befestigungsmuttern
21. Kettenspannschraube
22. Kettenradabdeckung

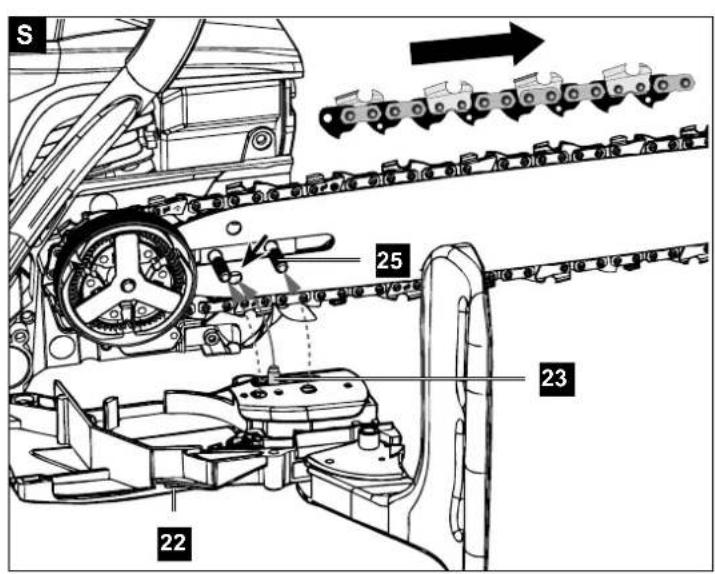

23. Kettenspannstift
24. Kettenfänger
25. Bohrung für den Kettenspannstift
26. Kettenrad
27. Abdeckung der Führungsschiene
28. Schraubendreher
29. Innensechskantschlüssel 4 mm
30. Mischbehalter
31. Zündkerzenschlüssel / Schlitzschraubendreher
32. Sägektenrundfeile
33. Luftfilter

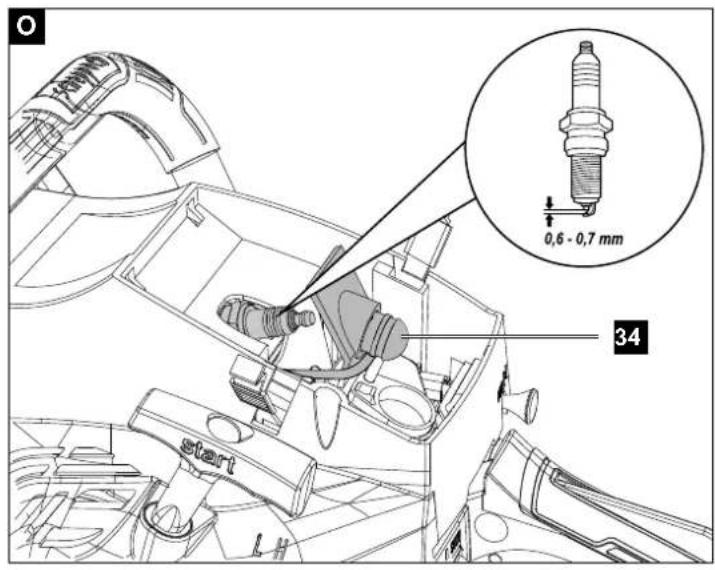

34. Zündkerzenstecker

4. Lieferumfang

Kettensäge (1x)
Sagekette (1x)
- Führungsschiene (1x)
Abdeckung Führungsschiene (1x)
Zündkerzenschlüssel (1x)
- Innensechskantschlüssel 4 mm (1x)
Kraftstoff-Mischbehälter (1x)
- Sägekettenrundfeile (1x)
- Schraubendreher (1x)
- Originalbetriebsanleitung (1x)

5. Bestimmungsgemäß Verwendung

Die Kettensägearfur fur das Sagen von Holz im Freien verwendet werden. Fur andere Zwecke darfdie Kettensäge nicht verwendet werden.

Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sagen von Metall, Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind.

Nehmen Sie keine Änderungen an der Kettensäge vor. Die Sicherheit kann dadurch gefährdet werden. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.itte beachten Sie, dass these Gerät bestimmungsgemäß nicht fur den gewerblichen Einsatz konstruiert wurde.

Erstbenutzer mussen sich einweisen setzen, um sich mit den Eigenschaften des Gerätes vertraut zu machen. Zu ihrer Sicherheit besuchen Sie einen staatlichen Motorsägenlehrgang.

Die Kettensägearfurdur von Personen betrieben werden, die das 18. Lebensjahr vollendet haben. Eine Ausnahme stelltdie Benutzungals Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Bitte beachten Sie, dass unsere Geräte bestimmungs-gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5.1 Nicht zugelassene Bediener:

Personen, die mit dieser Betriebsanleitung nicht vertraut sind, Kinder, Jugendliche sowie Personen unter Alkohol-, Drogen- oder Medikamenteneinfluss)dürfen das Gerät nicht bedieren.

Nationale Regularien können den Einsatz des Gerätes einschränken!

6. Sicherheitshinweise

WICHTIG!

VOR GEBRAUCH SORGFALTIG LESEN UND FÜR DEN SPATEREN GEBRAUCH SICHER AUFBEWAHEN.

Die Betriebsanleitung enthalt wichtige Hinweise, wie Sie mit der Kettensäge sicher und fachgerecht arbeiten und Gefährdungen vermeiden konnen.

GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schwe- ren Körperverletzungen oder zum Tod führt.

WARNING

Für eine möglicherweise gefährliche Situation, die zuschweren Körperverletzungen oder zum Tod führen können.

VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

6.1 Allgemeine Sicherheitshinweise

WARNING

Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit dem Gerät. Benutzen Sie das Gerät nicht, wenn Sie krank oder mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

Vermeiden Sie Fehlanwendungen, benutzen Sie die Maschine nur wie unter „Bestimmungsgemäß Verwendung" beschrieben.

• Lesen Sie vor der Inbetriebnahme die Betriebsanleitung Ihres Gerätes und beachten Sie besonderes die Sicherheitshinweise.
  Die an dem Gerät angebrachten Warn- und Hinweissschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

• Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

• Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!
  Unzureichend informierte Bediener konnen sich und andere Personen durch unsachgemäßen Gebrauch gefährden. Der Bediener ist gegenüber Dritten verantwortlich.
  Seien Sie im Umgang mit dem Gerät sehr aufmerksam. Gehen Sie mit Vernunft an die Arbeit und achten Sie/genau darauf, was Sie tun.

• Arbeiteten Sie nicht länger als 10 Minuten am Stück. Es empfehl't sich, zwischen den Arbeitsgängen eine Pause von 10 - 20 Minuten zu machen.
  Leihen Sie das Gerät nur an Benutzer aus, die Erfahrung mit dem Gerät haben. Die Betriebsanleitung ist damit zu übergeben.
• Einige Schneidaufgaben erfordern eine spezielle Schulung und besondere Fertigkeiten. Wenn Sie Zweifel haben, wenden Sie sich an einen Fachmann.

■ Erstbenutzer mussen sich einweisen给你们, um sich mit den Eigenschaften des Gerätes vertraut zu machen. Zu ihrer Sicherheit besuchen Sie einen staatlichen Motorsägenlehrgang.
Das Gerät muss bei Nichtverwendung so abgestellt werden, dass niemand gefährdet wird. Vor unbefugtem Zugriff sichern.
- Der Benutzer des Gerätes ist für alle Unfälle und Gefahren verantwortlich, die andere Personen oder deren Eigentum schädigen.
■ Kinder, Jugendliche und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten dürfen die Kettensäge nicht benutzen. Ausnahmen bestehen nur für Jugendliche über 16 Jahre im Rahmen der Ausbildung unter Aufsicht eines Fachkundigen.
Die elektrische Zündanlage des Gerätes erzeugt ein geringes elektromagnetisches Feld. Wenn Sie Träger eines Herzschrittmachers oder ähnlicher Implantate sind, konsultieren Sie vor Verwendenden des Gerätes ihren Arzt, um gesundheitliche Risiken zu vermeiden.
- Beachten Sie, bei nicht ordnungsgemäßer Wartung, bei Verwendung von nicht konformen Ersatzteilen oder Entflammung oder Modifikation der Sicherheitseinrichtungen kann es zu Schäden am Gerät und schweren Verletzungen der damit arbeitenden Person führen.

6.2 Persönliche Schutzausrüstung (PSA)

GEFAHR

Tragen Sie immer persönliche Schutzausrücktung (PSA)!

• Tragen Sie einen Schutzhelm mit Geschitsschutz bzw. Schutzbrille und Gehorschutz.
• Tragen Sie eng anliegende Schutzkleidung mit Schnittschutzeinlage.
• Tragen Sie rutschfeste Sicherheitsschuhe.

• Tragen Sie Schutzhandschuhe.

• Vermeiden Sie weite Kleidung, die sich verfangen kann.

Tragen Sie keinen Schal, keine Krawatte und keinen Schmuck!
■ Bei langen Haaren benutzen Sie ein Haarnetz!
- Tragen Sie bei sümttlichen Arbeiten im Wald einen Schutzhelm. Diese bietet Schutz vor herabfallenden Åsten. Überprüfen Sie den Schutzhelm regelmäß auf Beschädigungen. Nach 5 Jahren ist dieser spätestens auszutauschen. Verwenden Sie nur geprüfte Schutzhelme.
Der Geschäftsschutz bzw. die Schutzbrille hält Sä-gespane und Holzsplitter ab. Um Verletzungen der Augen zu vermeiden, ist beim Arbeiten mit dem Gerät stets ein Geschäftsschutz bzw. eine Schutz-brille zu/TRagen.

Tragen Sie immer einen Gehorschutz. Der von dem Gerat ausgegehende Larm kann zu Horschaden führen.
Tragen Sie robuste Schutzhandschuhe aus widerstandsfähigem Material, wie z. B. Leder.
Tragen Sie beim Sagen von trockenem Holz eine Staubschutzmaske. Es kann zur Bildung von Sägestaub kommt.

6.3 Lagerung und Transport

Schalten Sie die Kettensäge vor jedem Transport ab, auch bei kürzeren Strecken. Schalten Sie die Kettenbremse ein und bringen Sie den Kettenschutz an.
- Verwenden Sie den Kettenschutz bei Transport und Lagerung.
Sichern Sie die Maschine während des Transports (auch in Fahrzeugen) gegen Umkippen, um Kraftstoffverlust, Schaden oder Verletzungen zu vermeiden.

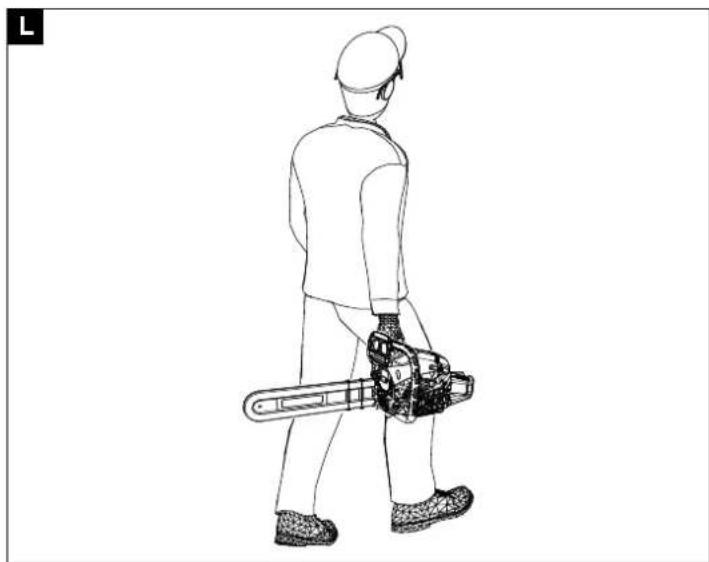

- Tragen Sie das Gerät nur am vorderen Handgriff. Die Führungsschiene zeigt darauf nach halten, von Ihr dem Körper abgewandt (siehe Abb. L).
■ Halten Sie den freißen Schalldämpfer vom Körperpen weg. Es besteht Verbrennungsgefahr!
■ Reinigen und warten Sie die Kettensäge vor der Lagerung.
Lagern Sie das Gerät an einem sicheren und trockenen Ort. Sichern Sie es auch vor unbefugtem Zugriff.

6.4 Umgebungssicherheit

Nationale und / oderCOMMUNALE Regelungen konnen die Verwendung Larm erzeugender, motorbetriebener Geräte zeitlich einschränken. Erkundigen Sie sich darüber bei ihrer communalen Verwaltung.
Das Gerat darf nicht in Innenraumen oder anderen schlecht belufteten Bereichen betrieben werden. Es besteht Erstickungsgefahr durch die giftigen Abgase/Schmieroldampfe.
■ Bei Übelkeit, Kopfschmerzen oder Sehstörungen sowie Schwindelanfälle müssen die Arbeiten sofort eingestellt werden. Diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden. Auch konnen während des Sagevorgangs Stäube z. B. Holzstaub, Dunst und Rauch entstehen. Hierbei muss für eine bessere Belüftung gesorgt werden sowie das Tragen einer Staubschutzmaske.
Führer Sie Arbeiten nur bei Tageslicht aus.
Arbeiten Sie auch nicht bei ungonstigen Wetterbedingungen, wie z. B. Regen oder Wind. Hierbeibesteht ein erhohtes Unfallrisiko.
- Halten Sie ihren Arbeitsbereich sauber und aufgeräumt.
- Halten Sie unbeteiligte Personen (insbesondere Kinder und Tiere) während der Benutzung der Kettensäge mindestens 15m vom Arbeitsbereich fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Vergewissern Sie sich vor Arbeitsbeginn, dass sich keine Personen, Tiere oder Sachwerte in der Gefahrenzone befinden.
Arbeiten Sie nicht in der Höhe von Drahtzäunen oder in Bereichen mit losem Altdraht.
■ Stellen Sie Feuerlöschmittel bereit, wenn Sie in leicht entzündlicher Umgebung, wie z. B. bei trockenem Gras usw. arbeiten. Es besteht Brandgefahr!

6.5 Kraftstoff einflüssen

■ Benzin ist sehr leicht entzündlich. Halten Sie beim Betanken Abstand von offenem Feuer und rauchen Sie nicht damit. Es besteht Brandgefahr!
- Achten Sie darauf, dass Sie kein Benzin verschüten. Benzin oder Kettenölarf nicht ins Erdreich gelangen. Nehmen Sie geeignete Unterlagen zur Hilfe.
Tanken Sie nur in gut belufteten Bereichen. Benzindampfe konnen sich leicht entzünden oder explodieren.
Schalten Sie den Motor vor dem Tanken ab und lessen Sie das Gerät abkühlen. Werde Benzin verschüttet, reinigen Sie sofort die betroffenen Stellen. Lassen Sie auch keinen Kraftstoff auf ihre Kleidungkommen, ansonsten sofort wechseln.
- Vermeiden Sie auch Haut- und Augenkontakt mit Benzin oder Schmierstoffen (Öl).
Atmen Sie Benzindampfe/Schmieroldampfe nicht ein.

Achten Sie auf Undchtigkeiten. Wenn Benzin aus lauft, starten Sie den Motor nicht. Es besteht Gefahr durch Verbrennungen.

• Offnen Sie den Tankverschluss nur vorsichtig, damit bestehender Überdruck langsam entweichen kann und kein Benzin herausspritzt.

6.6 Vor der Inbetriebnahme

WARNING

Führer Sie Überprüfungen immer vor der Inbetriebnahme und bei ausgeschaltetem Motor durch.

Überprüfen Sie das Gerät vor jedem Gebrauch und nach dem es zu Boden gefallen ist auf betriebssicheren Zustand.

Überprüfen Sie, ob alle beweglichen Teile einwandfrei Funktionieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Werkzeugen.

Lassen Sie beschädigte Teile von qualifiziertem Fachpersonal reparieren.

Verwenden Sie die Kettensäge und das Zubehör nur entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Motorwerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Überprüfen Sie regelmäßige die Kettenbremse auf Funktionstüchtigkeit (vorderer Handschutz, siehe Abb. B).

■ Überprüfen Sie die Führungsschiene, ob dieser richtig montiert ist.
- Überprüfen Sie die Sägekette, ob diese richtig gespannt ist. Befolgen Sie die Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reifen oder das Rückschlagrisiko erhöhen.
- Halten Sie Schneidwerkzeuge scharf und sauber. Scharfen Sie regelmäßig nach und tauschen Sie verschlissene Teilerechtzeitig aus. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
- Überprüfen Sie den Gashebel und die Gashebel-sperre auf Leichtgangigkeit. Der Gashebel muss in die Ausgangsposition zurückfedern.
■ Überprüfen Sie, ob sich genügend Kraftstoff und Kettenschmieröl im Tank befinden.
■ Überprüfen Sie, ob die Handgriffe sauber, trocken und frei von Öl und Schmutz sind.
Fuhren Sie die Arbeiten nie alleine durch. Im Notfall muss[jemand in der Nane sein.
■ Benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenen Grund stehen. Vermeiden Sie eine abnormale Körperhaltung. Rutschiger Untergrund oder instabile Standflächen (z. B. auf einer Leiter) können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. So konnen Sie die Kettensäge in unerwarteten Situationen better kontrollieren.
Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb auf einem Baum besteht Verletzungsgefahr.
Sagen Sie niemals über Schulterhöhe.
- Halten Sie die Kettensäge immer mit ihrer rechten. Hand am hinteren Griff und ihrer linken Hand am vorderen Griff (siehe Abb. D). Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.
- Halten Sie bei laufender Kettensäge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Kettensäge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
Schalten Sie die Kettensäge sofort aus, wenn Sie spürbare Veränderungen im Geräteverhalten feststellen.
■ Wenn die Kettensäge mit Steinen, Nageln oder sonstigen harten Gegenständen in Berührung gekommen ist, stoppen Sie sofort den Motor und überprüfen Sie die Sägekette und die Führungs-schiene auf Beschädigungen.

• Lassen Sie die Kettensäge nicht fallen, schlagen Sie sie nicht gegen Hindernisse und benutzen Sie die Führungsschiene nie als Hebel.
  Sagen Sie mit der Kettensäge nur in Holz.
• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zürückfedert. Wenn die Spannung in den Holzfasern freikommen, kann der gespannte Ast die Bedienpersontreffen und/oder die Kettensäge der Kontrolle entreiben.
  ■ Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das)dinne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

6.7 Vibrationen

WARNING

Vermeiden Sie die Schwingungsrisiken, z. B. das Risiko einer Weißfingererkrankung (Durchblutungstörungen).

Das Weißfingersyndrom ist eine Gefäßerkrankung, bei der die kleinen Blutgefäße an den Fingern und Zehen anfallartig verkrampfen. Zu den Symptomen gehoren: Gefühllosigkeit, Verlust der Sensibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Die betroffenen Areale werden nicht mehr ausreichend mit Blut versorgt und erschinen dadurch extrem blass. Der tatsächige Gebrauch von vibrierenden Werkzeugen kann bei Personen, deren Durchblutung beeinträchtigt ist (z. B. Raucher, Diabetiker) Nervenschädigungen auslösen. Wenn Sie ungewöhnliche Beeinträchtigungen bemerken, beenden Sie dazu die Arbeit und suchen Sie einen Arzt auf. Bei Langzeit- und regelmäßigen Nutzern wird davon empfehlen, den Zustand ihrer Höhe und Finger genau zu beobachten. Beachten Sie hierzu folgende Hinweise, um die Gefahren zu reduzieren:

• Halten Sie ihren Körper, insbesondere die Höhe, gerade bei kühlem Wetter warm.
• Machen Sie regelmäßig Pausen und bewegen Sie bzw. die Hände, um die Durchblutung zu fördern.
• Begrenzen Sie den Einsatz von hochvibrierenden Werkzeugen pro Tag und verteilen diese auf mehrere Tage. Machen Sie sich einen Arbeitsplan, der die Vibrationsbelastung begrenzt.
  Sorgen Sie für eine möglichst geringe Vibration des Gerätes durch regelmäßige Wartung und feste Teile am Gerät. Tauschen sie abgenutzte Bauteile umgehend aus.
  Wechseln Sie regelmäßig ihre Arbeitsposition.
  Falls die Maschine ofters eingesetzt bzw. verwendet wird sollen den Sie sich mit ihrem Fachhändler in Verbindung setzen und ggf. Antivibrationszubehor (Griffe) besorgen.

6.8 Sicherheitsfunktionen der Kettensäge (Abb.1)

Der VORDERE HANDSCHUTZ (1) schützt die linke Hand der Bedienungsperson, sollte sie bei laufender Kettensäge vom vorderen Handgriff abrutschen.
Der HINTERE HANDSCHUTZ (12) schützt die rechte Hand vor Kontakt mit einer abgeworfenen oder gerissenen Sägekette.
Die KETTENBREMSE ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rückschlagen, indem eine laufende Sägekette in Millisekunden angehalten wird. Sie wird vom vorderen Handschutz bei Rückschlag aktiviert.

Die GASHEBELSPERRE (9) verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn die Gashebelspere gedrückt ist.
Der KRALLENANSCHLAG (15) stützt während der Arbeit die Motorsäge am Holz ab. Niemals ohne Krallenanschlag arbeiten, die Kettensäge kann den Bediener nach vorne reifen. Benutzten Sie den Krallenanschlag zum Schneiden von Baumstammen oder dicke Äste. Eine Benutzung des Krallenanschlags erhöht die Arbeitsssicherheit, verringgert die persönliche Belastung beim Arbeiten und ebenfalls werden die Vibrationen verringgert. Der Krallenanschlag muss immer bei der Benutzung der Kettensäge am Baumstamm angesetzt sein. Drücken Sie mittels des hinteren Handgriffs den Krallenanschlag an den Baumstamm. Zum Schneiden drücken Sie den vorderen Handgriff in Richtung der Schnittlinie. Der Krallenanschlag muss ggf. zur weiteren Schnittführung nachgesetzt werden.

6.9 Vorsichtsmaßnahmen gegen Rückschlag

WARNING

Achten Sie beim Arbeiten auf Rückschlag des Gerätes. Es besteht Verletzungsgefahr. Sie vermeiden Rückschlage durch Vorsicht und richtige Sägetechnik.

■ Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten, nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird (Abb. I).
Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.
■ Bevor die Sägekette im Schnittbereich geführt wird, kann es zum seitlichen Wegrutschen oder zum Hupfen der Motorsäge kommt. (Achtung! Erhöhtes Rückschlagrisiko!)
Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Kettensäge schnell unkontrolliert in Bedienrichtung zurückstoffen (siehe Abb. I).

Das Verklemmen der Sägekette an der Unterkante der Führungsschiene kann die Kettensäge schnell unkontrolliert von der Bedienrichtung wegziehen (siehe Abb. J).
Seien Sie extrem vorsichtig, wenn Sie die Kette der Kettensäge zum Weitersägen in einen schon begonnenen Schnitt einsetzen.
Sagen Sie keine Äste oder Holzstücke, die während des Sägevorgangs ihre Position verändern konnten oder bei denen sich der Schnitt im Verlauf des Sägevorgangs schließt.
Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Ergreifen Sie als Benutzer einer Kettensäge verschiedene Maßnahmen, um unfall- und verletzungsfrei zu arbeiten.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschlieben. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen (siehe Abb. D).
• Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglich.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten können zum Reifen der Sägekette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sagekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.
  Sagen Sie nicht mit der Schwertspitze. Es besteht Rückschlagsgefahr.
  ■ Vergewissern Sie sich, dass sich keine Nagel oder Metallstücke im Schneidebereich befinden. Achten Sie besonders auf Nagel oder Eisenstücke in der Umgebung des Schneidebereichs. Seien Sie auch vorsichtig beim Sagen von Harthölzern, bei denen sich die Kette verhaken kann. Dadurch kann es zum Rückschlag kommt.
• Beginnen Sie den Schnitt mit voller Kraft und halten Sie die Kettensäge während des Sagens immer auf Höchstgeschwindigkeit.

Sorgen Sie davon, dass keine Gegenstände am Boden liegen, über die Sie stolpern können.

6.10 Restrisiken

GEFAHR

VERLETZUNGSGEFAHR!

Kontakt mit der Sägekette kann zu tödlichen Schnittverletzungen führen.

Niemals mit den Händen in die laufende Sägekette greifen.

RÜCKSCHLAGGEFAHRI

Rückschlag kann zu tödlichen Schnittverletzungen führen.

VERBRENNUNGSGEFAHR!

Kette und Führungsschiene erhitzen sich im Betrieb.

7. Technische Daten

Gewicht unbetankt, ohne Schneidgarnitur ca.51 kg Gewicht unbetankt, mit Schneidgarnitur ca.70 kg Kraftstofftank ca. 550 cm3 (0,55 l) Tank fur Kettenschmierol ca.260 cm3 (0,26 l)

Verwendbare Schnittlange* 43 cm

Führungsschiene 45 cm (18")

Max.Kettengeschwindigkeit 22m/s

Kettentilung 8,255 mm (0,325")

Treibglieddieke 1,5 mm (0.058")

Typ der Sägekette. Kangxin,325.058-72

Typ der Führungsschiene.
Kangxin BE18-72-5810P

Kettenrad

Zähnezahl/Teilung....7 Zähne/8,255 mm (0,325")

Motor Hubraum 46 cm3

Max. Motorleistung nach ISO 7293 1,8 kW

Leerlaufdrehzahl _0 3100 ± 300 min-1

Drehzahl n max 11000 min

Zündkerze L8RTF/L8RTC

CO2-AusstoB 1229,52 g/kWh

• Die tatsächliche Schnittlänge kann geringer als die angegebene Schnittlänge sein.

Gerausch

Schalldruckpegel L(n) nach ISO 22868.92,6 dB

Unsicherheit K.3 dB

Schalleistungspegel L_W(A) nach ISO 22868 114,0 dB

Unsicherheit K_W(A) 3 dB

Angaben zur Gerauschemission gemäß Produktscherheitsgesetz (ProdSG) bzw. EG-Maschinenrichtlinie: Der Schalldruckpegel am Arbeitsplatz kann 80 dB überschreiben.

In dem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich (z.B. Tragen eines geeigneten und darauf vorgesehenen Gehörschutzes sowie eine Einhaltung von regelmäßigen Pausen).

Vibration

Vibrationswert am hinteren

Handgriff nach ISO 22867 9,95 m/s²

Vibrationswert am vorderen

Handgriff nach ISO 22867 8,80 m/s²

Unsicherheit K. 1,5 m/s²

WARNING

Vermeiden Sie die Schwingungsrisiken, z. B. das Risiko einer Weisfingererkrankung (Durchblutungsstörungen), durch früige Arbeitspausen, in denen Sie z. B. ihre Handflächen aneinanderreiben.

WARNING

Der tatsächliche vorhandene Vibrationsemissionswert während der Benutzung der Maschine kann vom dem in der Betriebsanleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. Wahrend des Gebrauches beachtet werden sollen:

• Wird die Maschine richtig verwendet.
• Ist die Art des Schneidens vom Material bzw. wie es verarbeitet wird richtig.
• Ist der Gebrauchszustand von der Maschine in Ordnung.
• Schärfezustand vom Schneidwerkzeug bzw. richtiges Schneidwerkzeug.
• Sind die Haltegriffe ggf. optionale Vibrationsgriffe montiert und sind diese fest am Maschinenkörper.

8. Vor Inbetriebnahme

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhänden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerät und Verpackungsmaterialien sind kein Kinder-spielzeug! Kinder)dürfen nicht mit Kunststoffbe-teln, Folien und Kleinteilen spiel! Es besteht Verschluckungs- und Erstickungsgefahr!

• Entfernen Sie die Kurzanleitung am Startseilzung (4).

8.1 Montage der Führungsschiene und Sägekette spannen

ACHTUNG

Führer Sie Montage immer bei ausgeschalttem Motor durch.

WARNING

Verletzungsgefahr!

Tragen Sie immer Schutzhandschuhe, wenn Sie die Sagekette (17) berühren. Verletzungsgefahr durch die scharfen Schneidezähne!

Hinweis

Eine neue Sägekette (17) langt sich und muss offen nachgespannt werden. Überprüfen Sie regelmäßig nach jedem Schnitt die Kettenspannung und stellen Sie diese nach.

Je nach Verschleib kann die Führungsschiene (16) gewendet werden.

• Stellen Sie die Kettensäge auf eine ebene, stabile Unterlage.
• Ziehen Sie den vorderen Handschutz (1) bis zum Anschlag nach halten, um die Kettenbremse zu offen (siehe Abb. B).
• Entfernen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel (31).
• Nehmen Sie die Kettenradabdeckung (22) ab.
• Schieben Sie das Langloch der Führungsschiene (16) über die beiden herausstehenden Bolzen.
• Legen Sie die Sägekette (17) über die Zahlung des Kettenrades (26). Führn Sie die Sägekette (17) passgenau in der auf der Führungsschiene (16) angegebenen Richtung ein. In der Spitze der Führungsschiene (16) befindet sich ein Führungsrad, in dessen Zahlung die Sägekette (17) eingelegt werden muss.
• Ziehen Sie etwas an der Führungsschiene (16), um die Sägekette (17) leicht vorzuspannen.
• Setzen Sie die Kettenradabdeckung (22) wieder auf. Achten Sie darauf, dass der innenliegende Kettenspannstift (23) in die passende Bohrung (25) der Führungsschiene (16) passt (siehe Abb. S). Verstellen Sie ggf. die Ketterspannschraube (21) mit dem Zündkerzenschlüssel / Schlitzschraubendreher (31) (siehe Abb. T).

• Schrauben Sie die beiden Befestigungsmuttern (20) mit der Hand auf. Achten Sie aber daraufuf, dass Sie diese noch nicht fest anziehen.

• Drehen Sie mit dem Zündkerzenschlüssel / Schlitzschraubendreher (31) die Kettenspannschraube (21) im Uhrzeigersinn, bis der untere Teil der Sägekette (17) in die Führungsschiene (16) gleitet. Die Sägekette (17) muss an der Schienenunterseite anliegen. Bei gelöster Kettenbremse muss sich die Sägekette (17) von Hand über die Führungsschiene (16)ziehen setzen (siehe Abb.U).

Hinweis

Eine neue Sägekette (17) langt sich und muss offen nachgespannt werden.

• Ziehen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel / Schlitzschraubendreher (31) fest an.

8.2 Kraftstoff mischen

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNING

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

Benutzen Sie nur ein Gemisch aus bleifreiem Benzin (min. ROZ 95) und speziellem 2-Takt-Motorl (JASO FD/ISO - L - EGD). Mischen Sie das Kraftstoffgemisch nach der Kraftstoff-Mischetable an.

Geben Sie jeweils die richtige Menge Benzin und 2-Takt-Öl in den beiliegenden Mischbehälter (30) (siehe „Kraftstoff-Mischtabelle"). Schütteln Sie anschließend den Mischbehälter (30) gut durch.

8.2.1 Kraftstoff-Mischetable

Mischverfahren: 40 Teile Benzin auf 1 Teil Öl

Benzin 2-Takt-Öl

0,5 Liter. 12.5 ml

8.3 Kraftstoff einfüllen Abb. R

WARNING

Füllen Sie den Kraftstoff nur bei ausgeschalteten und abgekühtem Motor ein. Es besteht Brandgefahr!

• Reinigen Sie immer den Bereich um den Kraftstofftankverschluss (13) vor dem Einfüllen, damit kein Schmutz in den Kraftstofftank fällt. Benutzen Sie hierzu ein trockenes, fusselfreies Tuch.
• Legen Sie das Gerät auf die Seite, so dass der Kraftstofftankverschluss (13) nach oben zeigt.

• Drehen Sie den Kraftstofftankverschluss (13) gegen den Uhrzeigersinn und öffnen Sieihn. Der Kraftstofftankverschluss (13) ist mit einer Verliersicherung im Kraftstofftank verbunden und kann so nicht herunterfallen.

• Füllen Sie das Kraftstoffgemisch in den Kraftstofftank. Verschüttten Sie beim Auftkanen keinen Kraftstoff und füllen Sie den Kraftstofftank nicht randvoll.

• Wischen Sie verschiedene Kraftstoffsofar auf.
• Drehen Sie den Kraftstofftankverschluss (13) im Uhrzeigersinn, umihn zu verschreiben.

HINWEIS

Kontrollieren Sie nach jedem Kraftstoffeinfullen auch das Kettenöl.

8.4 Kettenöl einfüllen Abb. Q

WARNING

Füllen Sie das Sägekettenöl nur bei ausgeschaltetem und abgekühtem Motor ein. Es besteht Brandgefahr! Niemals ohne Kettenschmierung arbeiten! Bei trocken laufender Sägekette wird die Schneidgarnitur in kurzer Zeit irreparabel zerstört.

Vor der Arbeit immer Kettenschmierung überprüfen.

HINWEIS

Verwenden Sie nur Sägekettenöl. Vorzugswise biologisch abbaubar. Verwenden Sie kein Altöl, Motoröl usw.

Kontrollieren Sie während der Arbeit, ob die Ketten-schnmierung fungkioniert.

• Reinigen Sie immer den Bereich um den Kettenöltankverschluss (14) vor dem Einfüllen, damit kein Schmutz in den Kettenöltank fällt. Benutzen Sie hierzu ein trockenes, fusselfreies Tuch.
• Legen Sie das Gerät auf die Seite, so dass der Kettenöltankverschluss (14) nach oben zeigt.
• Drehen Sie den Kettenöltankverschluss (14) gegen den Uhrzeigersinn und öffnen Sieihn. Der Kettenöltankverschluss (14) ist mit einer Verliersicherung im Kettenöltank verbunden und kann so nicht herunterfallen.
• Füllen Sie das mitgelieferte Bio-Kettenöl in den Kettenöltank. Verschütten Sie beim Auftkanen kein Kettenöl und füllen Sie den Kettenöltank nicht randvoll.
• Wischen Sie verschüttetes Kettenöl sofort auf.
• Drehen Sie den Kettenöltankverschluss (14) im Uhrzeigersinn, umihn zu verschiedenen.

8.5 Sägekette spannen und prüfen Abb. T,U

WARNING

Schutzhandschuhe anziehen! Verletzungsgefahr durch die scharfen Schneidezahne!

Überprüfen Sie die Kettenspannung regelmäßig vor jeder Inbetriebnahme.

• Vor dem Spannen mussen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel (31) etwas lose.

• Drehen Sie die Kettenspannschraube (21) mit dem Schlitzschraubendreher (31) im Uhrzeigersinn, um die Spannung zu erhöhen.

• Ziehen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel (31) fest an.
• Die Sägekette (17) muss an der Schwertunterseite anliegen. Prufen Sie, ob sich die Sägekette (17) (bei gelöster Kettenbremse, vorderen Handschutz (1) nach hinterenziehen) von Hand über die Führungsschiene (16) ziehenlässt.

HINWEIS

Eine neue Sägekette (17) langt sich und muss offen nachgespannt werden.

9. Inbetriebnahme

VORSICHT

Beachten Sieitte die gesetzlichen Bestimmungen zur Larmschutzverordnung.

Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

Arbeitshinweise

Machen Sie sich vor dem Einsatz mit dem Umgang der Kettensäge vertraut.

Es wird vorgeschreiben, vor jedem Gebrauch oder nach einem herunterfallen der Kettensäge diese sorgfältig auf evtl. Beschädigungen zu überprüfen. Sollte eine Beschädigungen festgestellt werden, sind diese umgehend von ihren oder einer autorisierten Servicestelle zu beseitigen. Überprüfen Sie vor jeder Inbetriebnahme der Kettensäge folgende Punkte:

• Korrekter Sitz der Führungsschiene
• Einbau-/ Lauftrichtung, sowie einwandfrei (scharfe) Sägekette
• Spannung der Sägekette (bei einer neuen Kette mehrmals prüfen und nachjustieren)
• Funktion der Kettenschmierung
• Funktion der Kettenbremse
• Funktion der Kupplung (keine Kettenbewegung im Leerlauf)
  Dichtheit des Treibstoffsystems
• einwandfrei Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung
• festen Sitz sämtlicher Verschraubungen
• Leichtgangigkeit aller beweglichen Teile

HINWEIS

Die Kettensäge besitzt keine Startgassperre.

9.1 Starten des Motors Abb.C

ACHTUNG

Ziehen Sie den Startseilzug (4) stets gerade hersa. Halten Sie den Griff des Startseilzugs (4) fest, wenn sich der Startseilzug (4) wieder einzieht. Lassen Sie den Startseilzug (4) nie zurückschnellen.

9.1.1 Starten bei kaltem Motor

WARNING

Schalten Sie die Kettenbremse vor jeder Inbetriebnahme ein (Handschutz (1) nach vorne drucken).

ACHTUNG

Lassen Sie niemals den Startseilzug (4) zurück-schleudern. Dies kann zu Beschädigungen führen.

• Entfernen Sie die Abdeckung (27) von der Führungsschiene (16).
• Stellen Sie die Kettensäge auf einen stabilen und ebenen Untergrund. Die Sägekette (17) darf darüber den Boden nicht berühren.
• Drücken Sie den vorderen Handschutz (1) nach vorne, bis dieser einrastet. Die Sägekette (17) wird durch die Kettenbremse blockiert.
• Drucken Sie 6x die Kraftstoffpumper „Primer" (7).
• Schalten Sie den Ein-/Ausschalter (6) auf „ON“.
• Ziehen Sie den Kaltstarthebel (Choke) (8) Heraus
• Stellen Sie ihre Schuhspitze in den hinteren Handschutz (12) (siehe Abb. C).
• Halten Sie die Kettensäge am vorderen Handgriff (2) fest undziehen Sie den Startseilzug (4) langsam bis zum ersten Widerstand heraus.
• Ziehen Sie nun den Startseilzug (4) rasch an, bis der Motor startet. Soltte der Motor nicht starten, wiederholen Sie den Vorgang. So lange der Kaltstarthebel (Choke) (8) Herausgezogen ist lauft der Motor nur kurz an und gehen wieder aus.
• Sobald der Motor ausgegangen ist, betätigten Sie die Gashebelsperre (9) und den Gashebel (10) zusammen. Der Kaltstarthebel (Choke) (8) Springt automatisch in die Betriebsstellung „Warmstart".
• Ziehen Sie nun erneut den Startseilzug (4) rasch an, bis der Motor startet.

Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie das Kapitel „Störungsabhilfe".

HINWEIS

Bei hohen Außentemperaturen kann es vorkommen, dass auch bei kaltem Motor ohne Choke gestartet werden muss!

• Losen Sie die Kettenbremse, indem Sie den vorderen Handschutz (1) nach hintenziehen (siehe Abb. D). VORSICHT!

Die Kettenbremse ist jetzt gelöst. Wird der Gashebel (10) zusammen mit der Gashebelsperre (9) betätig t lauft die Sägekette (17) an.

9.1.2 Starten bei warmem Motor

(Das Gerät stand für weniger als 15-20 Minuten still.)

WARNING

Schalten Sie die Kettenbremse vor jeder Inbetriebnahme ein (Handschutz (1) nach vorne drucken).

• Drücken Sie den vorderen Handschutz (1) nach vorne, bis dieser einrastet. Die Sägekette (17) wird durch die Kettenbremse blockiert.
  Schalten Sie den Ein-/ Ausschalter (6) auf "ON".
• Der Kaltstarthebel (Choke) (8) muss zum Starten des warmen Motors nicht gezogen werden.
• Stellen Sie ihre Schuhspitze in den hinteren Handschutz (12) (siehe Abb. C).
• Halten Sie die Kettensäge am vorderen Handgriff (2) fest undziehen Sie den Startseilzug (4) langsam bis zum ersten Widerstand hersa.
• Ziehen Sie nun den Startseilzug (4) rasch an. Das Gerät sollte nach 1-2 Zügen starten. Falls das Gerät nach 6 Zügen immer noch nicht startet, wiederholen Sie den Vorgang unter „Starten bei kaltem Motor".

9.2 Motor abstellen

9.2.1 Not-Aus-Schrittfolge

Falls es notwendig ist, das Gerät sofort zu stoppen, stellen Sie hierzu den Ein-/ Ausschalter (6) auf "OFF".

9.2.2 Normale Schrittfolge

• Lassen Sie den Gashebel (10) los. Der Motor geh in Leerlaufgeschwindigkeit über.
• Stellen Sie dann den Ein-/ Ausschalter (6) auf OFF.

9.3 Betrieb im Leerlauf

ACHTUNG

Im Leerlauf muss die Sägekette (17) stillstellen. Sollte sich die Sägekette (17) drehen, ist die Leerlaufdrehzahl einzustellen!

HINWEIS

Wenn sich die Sägekette (17) im Leerlauf bewegt oder der Motor bei Gaswegnahme von alleine ausgeht, muss eine Vergasereinstellung vorgenommen werden (siehe Kapitel „Wartung der Vergasereinstellungen").

• Heben Sie die Kettensäge auf.

• Halten Sie mit der linken Hand den vorderen Handgriff (2) fest.

• Halten Sie mit der rechten Hand den hinteren Handgriff (11) fest.

Dabei liegt der Handballen auf der Gashebelsperre (9) und der Zeigefinger betätigten den Gashebel (10) (siehe Abb. D).

• Nach einmaliger Betätigung des Gashebels (10) lauft der Motor im Standgas.
• Lassen Sie den Motor kurz warmlaufen.

9.4 Kettenschmierung prufen und einstellen

ACHTUNG

• Niemals ohne Kettenschmierung arbeiten! Bei trocken laufender Sägekette wird die Schneidgarnitur in kurzer Zeit irreparabel zerstört.
• Vor der Arbeit immer Kettenschmierung überprüfen.

Hinweis

Verwenden Sie nur Sagekettenöl, vorzugsweise biologisch abbaubar. Verwenden Sie kein Altöl, Motoröl usw.

Kontrollieren Sie während der Arbeit, ob die Ketten-schmierung fungkioniert.

Halten Sie die Kettensäge im laufenden Betrieb, bei mittlerer Drehzahl über einen abgesögten Baumstumpf oder einer passenden Unterland. Ist die Schmierung ausreichend, bildet sich ein leichter Ölfilm auf dem Baumstumpf oder der Unterlandige (siehe Abb. E).

• Falls notwendig kann die Kettenschmierung durch die Ölregulierungsschraube (19) erhöht oder verringert werden.

• Nehmen Sie hierzu den mitgelieferten Schlitzschraubendreher (31) zur Hilfe:

• Drücken Sie zuerst und drehen dann die Ölregulierungsschraube (19) im Uhrzeigersinn, um die Kettenschmierung zu verringn.

• Drücken Sie zuerst und drehen dann die Ölregulierungsschraube (19) gegen den Uhrzeigersinn, um die Kettenschmierung zu erhöhen.

9.5 Kettenbremse prufen

WARNING

Die Kettenbremse muss vor jeder Inbetriebnahme geprüft werden.

Die Kettenbremse fremst die Sägekette bei einem Rückschlag sofort ab.

• Achten Sie darauf, dass der vordere Handschutz (1) frei von Schmutz ist und sich leicht bewegen{lasset.

• Starten Sie die Kettensäge wie unter 9.1 beschreiben, und beschleunigen Sie die Sägekette auf volle Geschwindigkeit (Vollgas).

• Betätigen Sie bei laufender Sägekette den vorderen Handschutz (1). Die Kettenbremse muss die Sägekette bei max. Geschwindigkeit abbremsen und blockieren.

WARNING

Eine erhöhte Motordrehzahl über eine zu lange Zeit, bei blockierter Kettenbremse schadet dem Motor und dem Kettenantrieb.

Sollte sich die Sägekette (17) davon bewegen, kontaktieren Sie den Kunden-Service.

10. Grundsätzliche Arbeitshinweise zu Fällarbeiten

WARNING

Verletzungsgefahr!

Säge- und Fällarbeiten sowie sümttliche damit verbundene Arbeiten dürfen nur von besonderss ausgebildeten und geschulten Personen durchgeführt werden.

Hinweis

Beachten Sie die länderspezifischen Vorschriften für Fällarbeiten und informieren Sie sich bei der zuständigen Behörde.

• Achten Sie daraufuf, dass durch die herabfallenden Äste und Bäume niemand zu Schaden kommt kann.
• Im Arbeitsbereich dürfen sich nur die für die Fällarbeiten benöttigten Personen aufhalten.
• Halten Sie den Arbeitsbereich am Stamm frei und aufgeräumt, sodass ein sicherer Stand für die Bedienpersonen gewährleistet ist.
• Halten Sie Fluchtwege frei und aufgeräumt, um den Arbeitsbereich schnell verlassen zu können.
• Führer Sie Fällarbeiten nicht bei stärkeren Windverhältnissen, schlechtem Wetter oder schlechten Sichtverhältnissen durch.
• Halten Sie Entfernungen zum nachsten Arbeitsplatz von mindestens 2 1/2 Baumlängen ein.

10.1 Verwendung und Behandlung

• Starten Sie das Gerät nie, bevor Führungsschiene (16), Sägekette (17) und Kettenradabdeckung (22) korrekt montiert sind.
• Schneiden Sie kein am Boden liegenden Holz bzw. versuchen Sie nicht aus dem Boden ragende Wurzeln zu sagen. Vermeiden Sie auf jeder Fall, dass die Sägekette (17) in das Erdreich eintaucht, da die Sägekette (17) andernfalls sofort abstumpf.

• Sollten Sie aus Versehen einen festen Gegenstand mit dem Gerät berühren, schalten Sie den Motor sofort aus und entsprechenden Sie das Gerät auf eventuelle Schäden.

• Warten Sie das Gerät sorgfällig. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Sollte es zu einer Blockade zwischen dem Schnittgut und der Sägekette kommt dann schalten Sie diese umgehend aus. Warten Sie, bis die Sägekette zum Stillstand gekommen ist. Entfern sie den Zündkerzenstecker undziehen sie schnittfeste Handschuhe an, um die Blockade zu entfern. Falls die Führungsschiene (Schwert) entfernt werden muss, folgen Sie den Anweisungen wie im Kapitel Montage beschreiben. Nach Beseitigung der Blockade und erneuter Montage muss ein Probelauf durchgefuhrt werden. Wenn hierbei Vibrationen oder mechanische Gerausche festgestellt werden, stellen Sie die Arbeit ein und wenden sich an einer autorisierten Servicestelle. Sollte diese Gefährdung ofters vorkommen, empfehlen wir eine Schulung.
• Lassen Sie das Gerät von dazu qualifiziertem Personal warten. Verwenden Sie nur vom Hersteller empfohlene Original-Ersatzteile.

10.2 Falkerb erstellen

Hinweis

Der Fallkerb bestimmt die Fallrichtung des zu fällenden Baumes.

Legen Sie den Fallkerb im rechten Winkel zur Fallrichtung an.

Sagen Sie möglichst bodennah.

Stützen Sie die Kettensäge mit dem Krallenanschlag (15) ab.

10.2.1 Fallkerb anlagen (Abb. F)

• Fangen Sie zuerst mit dem Schnitt des Fallkerbes A an. Die Tiefe des Fallkerbes sollte ca. 1/4 des Baumdurchmessers betragen und einen Winkel von 45^ - 60^ aufweisen.

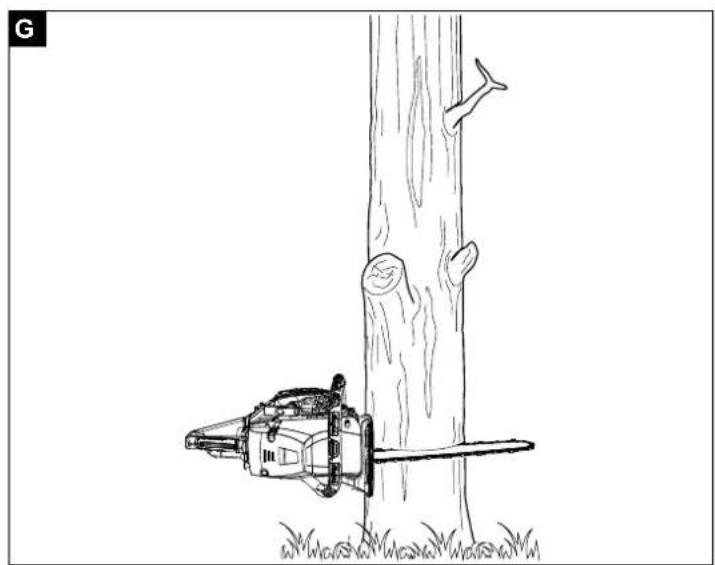

10.2.2 Fällrichtung prufen (Abb. G)

Kettensäge mit der Führungsschiene (16) in die Fallkerbsohle legen.

Sofern erforderlich Fallkerb entsprechend nachschniden.

10.3 Fällschnitt ausführten (Abb. F)

• Setzen Sie den Fällschnitt B ca. 2-3 cm höher als den waagerechten Schnitt des Fallkerbes A an. Achten Sie darauf, dass der Fällschnitt B exakt waagerecht ausgeführrt wird.

• Lassen Sie ca. 1/10 des Baumdurchmessers, die Bruchleiste C vor dem Fällschnitt B stehen. Bruchleiste C führt den Baum wie ein Scharnier zu Boden und sichertihn gegen vorzeitiges Umfallen.

WARNING

Unfallgagefr!

Sagen Sie die Bruchleiste C auf keinen Fall während des Fällschnits B an, da der Baum sonst in eine unvorhersehbare Fallrichtung fallen kann!

Seien Sie darauf vorbereitet, dass der Baum beim Fallen auf dem Schnitt unkontrolliert „rutschen" kann. Seien Sie darauf vorbereitet, dass der Baum beim Aufprall auf dem Boden unkontrolliert in eine Richtung „springen" kann.

• Um zu verhindern, dass die Kettensäge im Fällschnitt B verklemmt, treiben Sie rechtzeitig Keile aus Aluminium oder Kunststoff in den Fällschnitt B. Verwenden Sie keine Eisenkeile.

ACHTUNG

Sachschaden!

Achten Sie darauf, dass der Keil nicht mit der Sägekette (17) in Berührung kommt. Sie kann dadurch stark beschädigt werden.

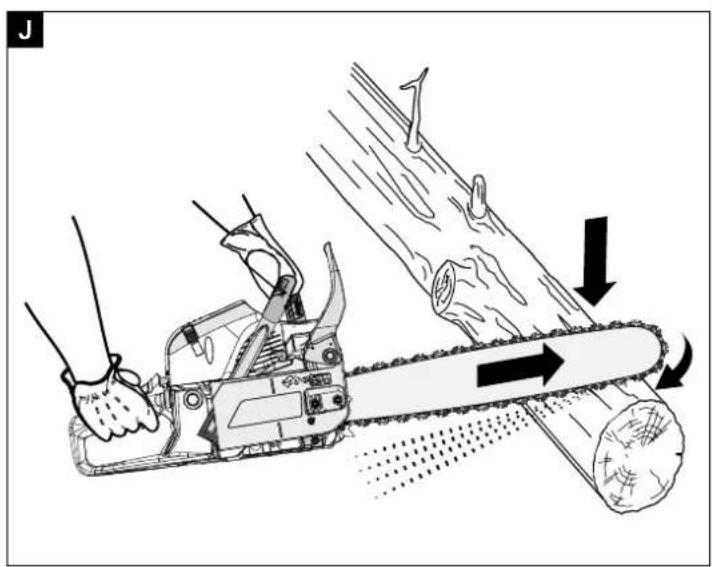

10.4 Entastungsarbeiten

• Beachten Sie grundsätzlich die Gefahr von zurückschlagenden Åsten.
  Stehen Sie nicht auf dem Stamm beim Entasten.
  Sagen Sie nicht mit der Schienenspitze.
  Sagen Sie nie mehrere Aste auf einmal.
• Stützen Sie die Kettensäge beim Entasten möglichst mit dem Krallenanschlag (15) ab.
• Achten Sie daraufuf, dass am Ende des Schnittes die Kettensäge durch ihr Eigengewicht durchschwenken kann. Sie wird nicht mehr im Schnitt gestützt, halten Sie entsprechend dagegen.
• Nehmen Sie einen festen, stabilen und sicheren Stand beim Entasten ein.

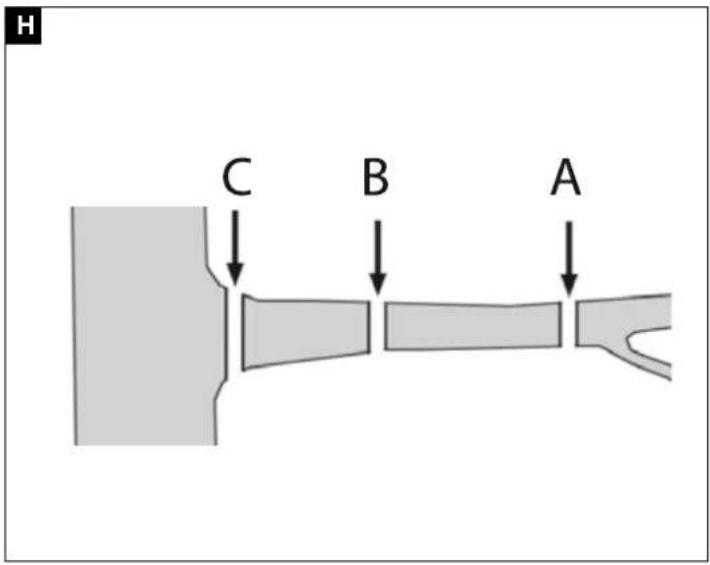

10.4.1 Entastungsarbeiten in Teilstücken

Kürzen Sie lange bzw. dicke Äste, bevor Sie den finalen Trennschnitt vornehmen (siehe Abb. N). Die Sägekette (17) kann ansonsten keinlich verklemen.

11. Unter Spannung stehendes Holz bearbeiten

Die richtige Reihenfolge beim Bearbeiten von unter Spannung stehendem Holz muss unbedingt eingehalten werden. Ansonsten kann sich die Sägekette (17) verklemmen oder es kann zu einem Rückschlag kommt.

Holz unter Spannung muss immer zuerst auf der Druckseite eingeschnitten werden. Erst dann kann der Trennschnitt auf der Zugsite erfolgen.

So wird das Einklemmen der Sägekette (17) vermieden.

ACHTUNG

Sachschaden!

Liegendes Holzarf an der Unterseite der Schnittstelle nicht den Boden berühren, da ansonsten die Sägekette (17) beschädigt werden kann.

Sicheres Arbeiten

• Halten Sie das Gerät in einem eigenen Gebrauchs-zustand, um Verletzungen vorzubeugen.
• Prufen Sie nach Fallenlassen das Gerät auf signifikante Schäden oder Defekte.
• Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsicheren Standplatz.
• Lassen Sie sich nicht zu einem unüberlegten Schnitt verleiten. Das könnte Sie selbst und andere gefährden.
• Wechseln Sie regelmäßige ihre Arbeitsposition. Eine langere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Höhe führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlangern. Achten Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungs-dauer verringn.

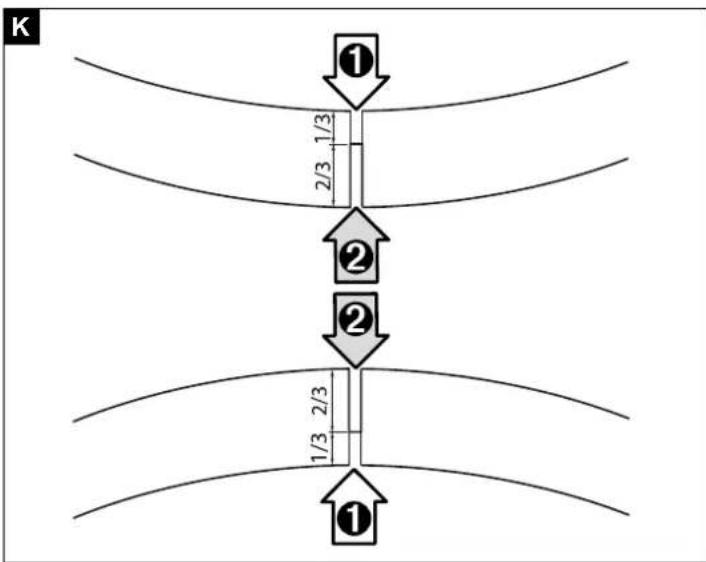

11.1 Holzstamm ist nach untergebogen

Sagen Sie zuerst den Entlastungsschnitt 1 (ca. 1/3 des Stammdurchmessers) auf der Druckseite (siehe Abb. K).
- Führer Sie dann den Trennsschnitt 2 (ca. 2/3 des Stammdurchmessers) auf der Zugsite aus (siehe Abb. K).

11.2 Holzstamm ist nach oben gebogen

Sagen Sie zuerst den Entlastungsschnitt 1 (ca. 1/3 des Stammdurchmessers) auf der Druckseite (siehe Abb. K).
- Führer Sie dann den Trennsschnitt 2 (ca. 2/3 des Stammdurchmessers) auf der Zugsite aus (siehe Abb. K).

12. Transport

• Verwenden Sie stets die Abdeckung der Führungs-schiene (27) beim Transport.

• Schalten Sie die Kettensäge vor jedem Transport ab, auch bei kürzeren Strecken. Sichern Sie die Maschine während des Transports (auch in Fahrzeugen) gegen Umkippen, um Kraftstoffverlust, Schaden oder Verletzungen zu vermeiden.

• Tragen Sie das Gerät nur am vorderen Handgriff (2). Die Führungsschiene zeigt bzw. nach hinten, von Ihr dem Körper abgewandt (siehe Abb. L).

• Halten Sie den bereits Schalldämpfer vom Körperweg. Es besteht Verbrennungsgefahr!

13. Reinigung und Wartung

Alle Anweisungen bezüglich Wartung und Reinigung müssen regelmäßiger bzw. tätiglich und vor jeder Inbetriebnahme durchgeführt werden. Eine unsachgemäße Wartung kann zu schweren Sach- oder Personenschäden führen. Kunden diese Arbeiten vom Benutzer nicht selbst ausgeführten werden, ist ein Fachhandler aufzusuchen.

WARNING

Verletzungsgefahr!

Schalten Sie das Gerät vor Reinigungsrarbeiten im- mer aus undziehen den Zündkerzenstecker (34) ab. (siehe Kapitel 13.4 Wartung der Zündkerze).

Hinweis

Nach jedem Gebrauch sollte das Gerät gründlich gereinigt werden.

Führer Sie die Reinigung- und Wartungsarbeiten nur soweit aus, wie in dieser Betriebsanleitung angegeben. Weiterführende Arbeiten müssen von Fachpersonal ausgeführrt werden.

Wartungsarbeiten müssen regelmäß durchgeführt werden (siehe Kapitel „Wartungsintervalle").

13.1 Reinigung der Motoreinheit

WARNING

Verbrennungsgefahr!

Heiße Schalldampfer, Zylinder oder Kuhlrippen nicht berühren.

• Halten Sie Schutzvorrichtungen, Luftschlitze und das Motorengehäuse so staub- und schmutzfrei wie möglich. Blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Spülmittel. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

13.2 Reinigung des Luftfilters Abb. M, N

Verschmutzte Luftfilter verringn die Motorleistung durch zu geringe Luftzufuhr zum Vergaser.

Regelmäßige Kontrolle ist daher unerlässlich. Der Luftfilter (33) sollte regelmäßig kontrolliert werden und bei Bedarf gereinigt werden.

Bei sehr staubiger Luft ist der Luftfilter (33) früiger zu überprüfen.

• Losen Sie den Verschluss für die Luftfilterabdeckung (5) durch Drehen gegen den Uhrzeigersinn.
• Entfernen Sie die Luftfilterabdeckung (3).
• Entnehmen Sie den Luftfilter (33).
• Reinigen Sie den Luftfilter (33) durch Ausklopfen oder Ausblasen (mit Druckluft).Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

ACHTUNG

Luftfilter (33) nie mit Benzin oder brennbaren Lösungsmitteln reinigen.

13.3 Reinigung des Kettenantriebes

WARNING

Verletzungsgefahr!

Tragen Sie immer Schutzhandschuhe, wenn Sie die Sägekette (17) berühren. Verletzungsgefahr durch die scharfen Schneidezähne!

Hinweis

Reinigen Sie den Kettenantrieb nach jedem Gebrauch.

• Stellen Sie die Kettensäge auf eineEbene, stabile Unterlage.
• Ziehen Sie den vorderen Handschutz (1) bis zum Anschlag nach halten, um die Kettenbremse zu loseisen (siehe Abb. D).
• Drehen Sie die Kettenspannschraube (21) mit dem Schlitzschraubendreher (31) gegen den Uhrzeiger-sinn, um die Spannung zu reduzieren.
• Entfernen Sie die beiden Befestigungsmuttern (20) mit dem Zündkerzenschlüssel (31).
• Nehmen Sie die Kettenradabdeckung (22) ab.
• Nehmen Sie die Sägekette (17) vorsichtig von der Führungsschiene (16) und dem Kettenrad (26) ab.
• Entfernen Sie die Führungsschiene (16). Reinigen Sie diese mit einem Pinsel.
• Reinigen Sie nun gründlich den kompletten Kettenantriebsbereich und die Kettenradabdeckung (22) mit einem Pinsel oder durch Ausblasen (mit Druckluft).

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

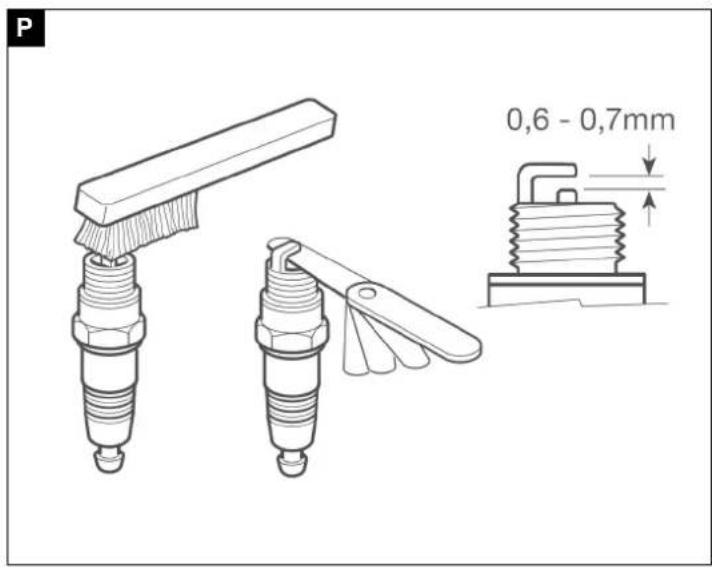

13.4 Wartung der Zündkerze Abb.M,N,O

• Demontieren Sie den Luftfilter (33) wie unter 13.2, "Reinigung des Luftfilters" beschrieben.
• Ziehen Sie den Zündkerzenstecker (34) ab, in dem Sieihn nach links und rechts drehen und gleichzeitig an ihmziehen. Halten und ziehen Sie den Zündkerzenstecker (34) ausschließlich am Stecker. Ziehen Sie niemals am Kabel!
• Losen Sie die Zündkerze mit dem beiliegenden Zündkerzenschlüssel (31).
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Elektrodenabstand = 0,6mm (Abstand zwischen den Elektroden, zwischen welchen der Zündfunke erzeugt wird). Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste.

Danach die Zündkerze alle 50 Betriebsstunden warten.

13.5 Wartung der Kettenschmierung

• Siehe Kapitel „Kettenschmierung prufen und einstellen".

13.6 Wartung der Vergasereinstellungen

• Wenn sich die Sägekette (17) im Leerlauf bewegt oder der Motor bei Gaswegnahme von alleine ausgeht, muss eine Vergasereinstellung vorgenommen werden.

Hinweis

Lassen Sie die Vergasereinstellungen (z. B. die Leerlaufdrehzahl) nur von qualifiziertem Fachpersonal durchführten, um Motorschäden zu vermeiden.

13.7 Wartung der Führungsschiene

• Entfernen Sie eventuell entwickelte Grate an der Schienenkante mit Hilfe einer Metallfeile.
• Reinigen Sie die Nut der Führungsschiene (16) mit Hilfe eines Pinsels oder mit Druckluft. Wechseln Sie die Führungsschiene (16) aus, sobald die Nut verschlüssen ist.
• Drehen Sie die Führungsschiene (16) nach jedem Einsatz, um eine gleichmäßige Abnutzung zu gewährleisten.
• Überprüfen Sie das Zahnrad an der Spitze der Führungsschiene (16) auf Leichtgangigkeit. Schmieren Sie es ggf. mit einem Lageröl.

13.8 Sägekette schärfen und pflegen

WARNING

Verletzungsgefahr!

Die Zähne der Sägekette sind sehr scharf, um eine Verletzungsgefahr zu vermeiden, sollenen bei der Handhabung immer dicke Handschuhe getragen werden!

Halten Sie die Kettensäge in einemGNU Betriebszustand, ein effektives Arbeitsen mit der Kettensäge ist nur möglich, wenn die Sägekette scharf, gut geschmiert und richtig gespannt ist. Dadurch verringiert sich auch die Gefahr eines Rückschlages.

Die richtig geschärfte Sägekette (17)

Eine richtig geschärfte Sägekette (17) besteht muhelos durch das Holz und benötigt damit sehr weniger Druck. Arbeiten Sie nicht mit einer stumpfen oder beschädigten Sägekette (17).

Es erhöht die körperliche Anstrengung, vergrößert die Erschütterungen und führt zu unbefriedigenden Ergebnissen sowie higherer Abnutzung.

• Reinigen Sie die Sägekette (17) regelmäßig.
• Überprüfen Sie die Sägekette (17) auf Brüche in den Gliedern und auf beschädigte Nieten.
• Das Scharfen einer Sägekette (17) sollte nur von erfahrenen Benutzern durchgeführt werden!
• Beachten Sie die unter angegebenen Winkel und Maße. Wenn die Sägekette (17) nicht richtig geschäft oder das Tiefenmaß zu Klein ist, besteht ein hoheres Risiko von Rückschlageeffekten und darüber resultierenden Verletzungen! Die Sägekette (17) kann nicht auf dem Schwert (16) festgesetzt werden. Es ist daher am besten, die Sägekette (17) von Schwert (16) zunehmen und dann zu schärfen.
• Wahlen Sie ein für die Kettenteilung geeignetes Schärfwerkzeug aus.

Die Kettenteilung (z. B. 3/8") ist im Tiefenmaß jeges Messers markiert.

Benutzen Sie nur spezielle Feilen für Sägeketten!

Andere Feilen haben die falsche Form und den falschen Schliff. Wahlen Sie den Durchmesser der Feile gemäß ihrer Kettenteilung. Beachten Sie unbedingt auch die folgenden Winkel beim Schäfen der Schneidglieder.

A = Feilwinkel

B = Winkel der Seitenplatte

Der Winkel muss außer dem für alle Schneidglieder beibehalten werden.

Bei ungleichmäßigen Winkeln wird die Sägekette (17) unregelmäßig laufen, sich schnell abnutzen und vorzeitig kaputtgeben.

Da diese Anforderungen nur mit ausreichender und regelmäßiger Übung erfüllt werden können:

• Benutzen Sie einen Feilenhalter.

• Ein Feilenhalter muss beim Scharfen der Sägekette (17) per Hand eingesetzt werden. Die richtigen Feilwinkel sind darauf markiert.

• Halten Sie die Feile waagerecht (im richtigen Winkel zum Schwert (16) und feilen Sie gemäß der Winkelmarkierung auf dem Feilenhalter. Stützen Sie den Feilenhalter auf dem Zahndach und dem Tiefenbegrenzer ab.

• Feilen Sie das Schneidglied stets voninnen nach außen.

• Die Feile scharft nur in der Vorwartsbewegung.
  Heben Sie sie bei der Rückwartsbewegung ab.

• Berühren Sie die Treib- und Verbindungsglieder nicht mit der Feile.
• Drehen Sie die Feile regelmäßiger weiter, um eine einseitige Abnutzung zu vermeiden.
• Nehmen Sie ein Stück hartes Holz, um den Grat von den Schnittkanten zu entfernen.

Alle Schneidglieder müssen die gleiche Länge haben, da sie sonst auch unterschiedlich hoch sind. Dadurch lauft die Sägekette (17) unregelmäßig und es erhöht die Gefahr, kaputtzugehen.

13.9 Wartungsintervalle

Die hier aufgeführten Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen, wie z. B. starke Staubentwicklung und längeren tätiglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen.

Geräteil Aktion		VorArbeitsbeginn	Wöchentlich	Bei Störungen	BeiBeschädigungen	BeiBedarf
Kettenschmierung	Prüfen	X
Sägekette (17) Prüfen und aufSächfzustandachtten	Kettenspannungkontrollieren	X
	Schärfen					X
Führungsschiene(16)	Prüfen (Abnutzung,Beschädigung)	X
	Reinigen		X	X
	Ersetzen				X	X

13.10 Service-Informationen

Es ist zu beachten, dass bei diesen Produkt folgenden Teile einem gebrauchsgemäßen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleiße*: Sägekette, Führungsschiene, Kettenrad, Kettenöl, Motoröl, Krallenanschlag, Kettenfangeinrichtung, Zündkerze, Luftfilter, Kraftstofffilter, Kettenölfilter

• nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehor erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Warnung!

Verwenden Sie nur originale Ersatz- und Zubehörteile des Herstellers. Bei Nichtbeachtung konnen sich die Leistung verringern, Verletzungen auftreten und ihre Garantie erloschen.

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Gerätes zur Reparatur beachten Sieitte, dass das Gerät aus Sicherheitsgründen

öl- und benzinfrei an die Servicestation gesendet werden müssen.

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
- Artikelnummer des Gerätes

Zugelassene Schneidgarnitur

Es dürfen nur zugelassene, wie in dieser Betriebsanleitung genannt, Ersatzteile verwendet werden. Hierzu kontaktieren sie unseren Kundendienst.

Sägekette 18"

Kangxin,325.058-72. 7910100721

Oregon 21BPX072X. 7910100705

Führungsschiene 18"

Kangxin BE18-72-5810P 7910100743

Oregon 188PXBK095(516481) .7910100706

14. Lagerung

• Verwenden Sie stets die Abdeckung der Führungs-schiene (27) bei der Lagerung.

• Reinigen und Warten Sie das Gerät vor jeder Lagerung, siehe Kapitel „Reinigung und Wartung".

• Lagern Sie das Gerät an einem sicheren, trockenen, frostfrei, gut belufteten und vor Witterung geschützten Ort auf. Eine Lagerung im Freien ist nicht ratsam. Sichern Sie es auch vor unbefugtem Zugriff.
• Entleeren Sie den Öl- bzw. Kraftstofftank mit einer Absaugpumpe.

WARNING

Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Höhe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

• Starten Sie den Motor und{lassen Sie diesen solange laufen, bis das restliche Benzin verbraucht ist.

15. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclbar.itte Verpackungen umweltgerecht entsorgen.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Ole

• Vor der Entsorgung des Gerats mussen der Kraftstofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehören nicht in den Hausmull oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
• Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

16. Störungsabhilfe

Störung Mögliche Ursache	Abhilfe
Der Motor springt nicht an Fehlerhaftes Vorgehen beim Starten Folgen Sie den Anweisungen zum Starten
Der Motor springt an, hat aber nicht die volle Leistung	Verschmutzter Luftfilter (33) Luftfilter (33) reinigen
Der Motor lauft unregelmäßig	Falscher Elektrodenabstand der Zündkerze Zündkerze reinigen und Elektrodenabstand einstellen oder neue Zündkerze einsetzen
Verrußte oder feuchte Zündkerze	Falsche Vergasereinstellung Vergaser einsteilenlassen und ggf.Zündkerze reinigen oder durch neue ersetzen

Garantiebedingungen

Revisions datum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen erer strengen Qualitatskontrolle. Solte e Gerat dennoch nicht einwandfrei fonctionierien, bedauem wir die siehr und bitten Sie, sich an unseren Servicdienst unter der unten angegebenen Adresse zu wenden. Gne stehen wir Ihnen auch Telefonisch uber die Servicerufnummer zur Verfugung. Die nachfolgenden Hinweise sollen Ihnen fur eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln ourerezutlichen Hersteller-Garantieleistungen fur Kaufer (private Endverbraucher) von Neugeraten. Die gesetzlichen Gewährleistungsanspruchewerden von thisiGarantie nicht beruhrt. Fur die ste ist der Handler zustandig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerä, die auf einem Material- oder Herstellungsehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggt. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert werden. Ein Garantiefall kommt damit nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

4. Schaden am Gerä, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzpannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräns unter ungeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpmen in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) entstanden sind.
6. Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleib zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleibteilen.
7. Mangel am Gerat, die durch Verwendung von Zubehör-, Ergänzungss- oder Ersatzteilen verursicht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
8. Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
9. Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerats unerheblich sind.
10. Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
11. Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
    Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit betrag regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginn mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche mussen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaste Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-ort-Service. Das betroffene Gerät ist in gesaubertem Zustand zusammen mit einer Kopie des Kaufbeegs, -hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienstelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehor wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerelegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit tagt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sieittevorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekt Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitaums - ausreichend frankiert, unter Beatchung der entsprechenden Verpackungs- und Versandrichtlinien, an den ante angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Centeringeschiediche Produkte, much so verpacket sind, dass Beschäftigungen am Reklamationsgeräth auf dem Transportweg vermieden werden. Nach eigolfter Reparatur / Austausch senden wir das Gerät frei an Si zureck. Konnen Produkte nicht repatriert oder ausgetaucht werden, kann nach ourerigen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhafen Produkte erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleib berücksichtigt wird. These Garantieleistungen gelten nur zugunsten des privaten Erstkäfers und sind nicht abtret oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigten wir Reklamationssentungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. VerschleiBsteile - VerschleiBsteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen VerschleiBsteile

(siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

1. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

2. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69-89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) - Telefax +49 [0] 8223 4002 20 E-Mail: [e-mail] - Internet: http://www.scheppach.com

*Produktabhängig auch uber 24 Monate; lnderbezogen konnen erweiterte Garantieleistungen gelten

**Verbindungskosten: kostenlos aus dem deutschen festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung gehalten wir uns jederzeit vor.

Ersatzteile Zubehor

Reparatur
DokumenteKontakt

Spark plug. L8RTF/L8RTC

7. Technische gegevens

EU-Konformitätserklärung

Originalkonformitätserklarung

Art.-Bezeichnung: BENZIN-KETTENSÄGE - PCS46

Article name:

Nom d'article:

Art.-Nr./Art.no./N°d'ident.: 5910129903

CHAINSAW - PCS46

TRONÇONNEUSE THERMIQUE - PCS46

2014/29/EU		2004/22/EG	89/686/EWG_96/58/EG
2014/35/EU		2014/68/EU	90/396/EWG
X	2014/30/EU	X 2011/65/EU*	Annex V Annex VI notified Body: Intertek Deutschland GmbH, Stangenstraße 1, 70771 Leinfelden-Echterdingen Notified Body No.: 0905
X 2006/42/EG
	Annex IV Notified Body: Intertek Deutschland GmbH, Stangenstraße 1, 70771 Leinfelden-Echterdingen Notified Body No.: 0905 Certificate No.: 25SHW0098-01
X 2016/1628/EU
type-approval number: e24*2016/1628*2022/992SHA1/P*0634*00

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung tragt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

lichenhausen, 27.03.2025

First CE: 2017

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verlirt der Käuferamtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unserere Maschinen bei wichtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jeges Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden wurde, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teileträgt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
