BEDIENUNGSANLEITUNG SPH 10000 S T.I.P.

Originalgebrauchsanweisung Solar-Poolheizung

Liebe Kundin, lieber Kunde,

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.!

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhaltsverzeichnis

1. Allgemeine Sicherheitshinweise.... 1
2. Technische Daten 1
3. Einsatzgebiet 2
4. Lieferumfang und optionales Zubehör 2
5. Lage und Funktion 2
6. Installation....2
7. Wartung und Pflege 4
8. Fehlersuche / Ratschläge 4
9. Garantie 4
10. Bestellung von Ersatzteilen 5
11. Service 5

1. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit dem Produkt und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut. Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verursacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen. Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerätes bei.

Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen dieses Gerät nicht benutzen.

Das Gerät funktioniert nur in Verbindung mit einer elektrisch betriebenen Pumpe.

Das Gerät darf nicht von Kindern benutzt werden. Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.

Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten:

Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden.

Setzen oder stellen Sie sich nicht auf das Gerät, es besteht Bruchgefahr und es kann zu irreparablen Schäden führen. Stellen Sie zusätzlich sicher, dass alle Poolschläuche sicher und ohne Stolpergefahr installiert werden.

1. Technische Daten

Modell	SPH 10000 S
Durchflussmenge max.	10.000 l
Wasserinhalt max.	16 l
Max. Druck	1 bar
Schlauchanschluss	32 / 38 mm
Max. Temperatur der gepumpten Flüssigkeit ( T_max )	35 °C
Min. Temperatur der gepumpten Flüssigkeit ( T_min )	5 °C
Gewicht	9,0 kg
Abmessung Kollektor eingeklappt	112 x 55 x 16 cm
Abmessung Kollektor aufgeklappt	112 x 55 x 31-40 cm Höhe variiert durch Standfüße
Artikel Nr.	30481

3. Einsatzgebiet

Diese Pool-Solarheizung ist zum Wärmen von Poolwasser vorgesehen. Das Gerät wurde für die private Nutzung und nicht für industrielle oder gewerbliche Zwecke entwickelt. Das Gerät darf nicht ins Hauswassernetz (Trinkwasser) eingebaut werden.

4. Lieferumfang und optionales Zubehör

Im Lieferumfang dieses Produktes sind enthalten:

Solar-Poolheizung mit Anschlüssen und eine Gebrauchsanweisung.

Überprüfen Sie den Lieferumfang auf Vollständigkeit. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht.

Je nach Anwendungszweck kann weiteres Zubehör erforderlich sein. So finden Sie in unserem T.I.P. Pool-Sortiment weiteres nützliches Zubehör, das die Installation vereinfacht, Wartung und Pool-Reinigung verbessert und effizienter gestaltet; z.B. Solarpoolfolien der SFF-Serie, Poolfilteranlagen der SPF-Serie oder Poolpumpen der SPP-Serie und Poolschläuche ∅ 32 oder 38 mm.

5. Lage und Funktion

Aufstellort der Poolheizung

Die Poolheizung sollte auf einer stabilen, waagrechten und festen Unterlage aufgestellt werden.

Achten Sie darauf, dass das Gerät immer in vollem Sonnenschein steht, damit die bestmöglichen Ergebnisse erzielt werden können.

Positionieren Sie das Gerät und Anschlussschläuche sicher und ausreichend entfernt vom Pool, sodass keine Stolpergefahr besteht.

Arbeitsweise der Pool-Solarheizung

Das einströmende Wasser wird mithilfe einer externen Pumpe durch das Gerät gepumpt, durch die Sonnenenergie erwärmt und dann zurück in den Pool geleitet. Mithilfe der teleskopierbaren Füße, kann die Ausrichtung in Bezug auf den Einstrahlwinkel optimal eingestellt werden.

Richtwerte zur Erwärmung Ihres Schwimmbades\*

1 m^3 Wasser	> 1 Tag	> max. 11,1 °C
14 m^3 Wasser	> 1 Tag	> max. 0,8 °C
14 m^3 Wasser	> 5 Tage	> max. 4,0 °C

* Basierend auf 10 Stunden Betriebszeit bei direkter Sonneneinstrahlung (Außentemperatur ca. 20 °C) pro Tag (kann aufgrund von Wetterveränderungen variieren). Der Pool wurde mit einer T.I.P. Solarpoolfolie abgedeckt.

6. Installation

Es wird eine Pumpe und Poolschläuche (beides nicht im Lieferumfang enthalten) benötigt, um das Gerät in Betrieb zu nehmen.

Installieren Sie das Gerät zwischen Pumpe bzw. Sandfilter und Rücklauf zum Pool mit Hilfe von weiteren Poolschläuchen. Verschließen Sie den Zu- und Rücklauf des Pumpen- bzw. Filterkreislaufes am Becken. Stellen Sie sicher, dass alle wasserführenden Leitungen dicht verschlossen sind. Jetzt kann der Solarheizer in den Kreislauf eingebaut werden. Hierzu gehen Sie wie folgt vor:

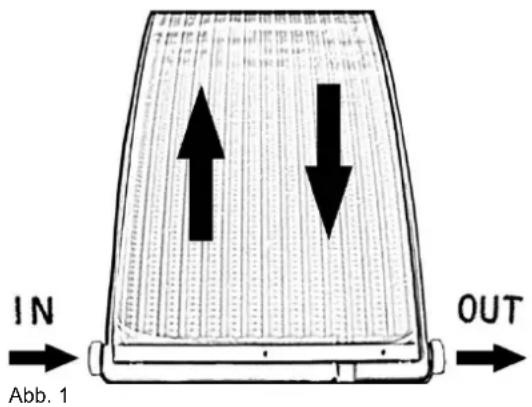

Am unteren Ende des Heizers, an dem sich auch die Schlauchanschlüsse befinden, sind Ein- und Ablauf gekennzeichnet. Von vorne zu sehen, ist auf der linken Seite der Eingang „IN“ (Eingang von der Pumpe kommend) und auf der rechten Seite der Ausgang „OUT“ (Abfluss zum Pool) (Abb. 1).

IN Abb. 1 OUT

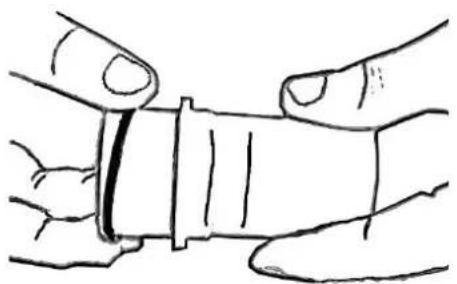

Entfernen Sie die Überwurfmutter an Ein- und Auslauf. Nun montieren Sie die beiliegenden Dichtungen auf die Schlauchanschlüsse wie in Abb. 2 zu sehen. Prüfen Sie die Dichtung auf richtigen Sitz, benutzen Sie ggf. etwas Silikonfett zur leichteren Montage. Jetzt können Sie Anschlussstücke mit Überwurfmutter an Ein- und Auslauf festdrehen. Vermeiden Sie beim Anziehen der Überwurfmuttern übermäßige Kraft, dies könnte eventuell zu Beschädigungen führen.

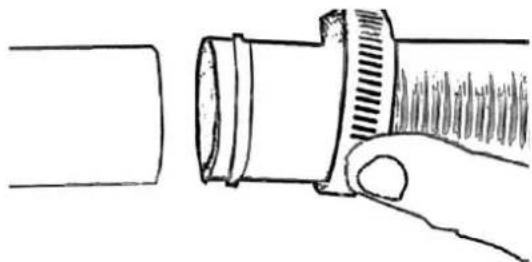

Befestigen Sie jetzt die Poolschläuche mit der jeweiligen gewünschten Länge auf den Anschlüssen und fixieren Sie diese mit Hilfe der beiliegenden Schlauchklemmen (Abb. 3). Vermeiden Sie beim Anziehen der Schlauchklemmen übermäßige Kraft, dies könnte zu Beschädigungen führen.

Alle Anschlussleitungen müssen dicht sein, da undichte Leitungen die Leistung beeinträchtigen und erhebliche Schäden herbeiführen können. Verwenden Sie gegebenenfalls geeignetes Dichtungsmaterial, damit die Montage luftdicht erfolgt.

Vermeiden Sie beim Anziehen von Verschraubungen übermäßige Kraft, die zu Beschädigungen führen kann. Außerdem dürfen die Anschlussleitungen keine Knicke oder ein Gegengefälle aufweisen, dies kann zu erheblichen Leistungsverlusten führen. Benutzen Sie Anschlussleitungen, die den gleichen Durchmesser haben wie der Zulaufschlauch der Pumpe, (mind. 32 mm).

Klappen Sie als nächstes die teleskopierbaren Standfüße nach außen. Jetzt stellen Sie die gewünschte Höhe der Standfüße ein. Die Höhe des Geräts können Sie wie folgt verändern: Den unteren Teil der Standfüße leicht nach links drehen (gegen den Uhrzeigersinn) um ihn zu lösen. Ziehen Sie die teleskopierbaren Standfüße auf die gewünschte Länge. Fixieren Sie ihn durch Drehen des unteren Teils der Standfüße leicht nach rechts (mit dem Uhrzeigersinn), bis die Füße wieder fest sind, wie in Abb. 4 beschrieben.

Stecken Sie zur Sicherung der Standfüße den beiliegenden Splint oben in die Fixiervorrichtung (Abb. 5).

Zuletzt entfernen Sie die Schutzfolie auf der Oberseite. Wenn die Schutzfolie auf der Oberseite nicht entfernt wird, ist nur eine sehr geringe bzw. keine Heizleistung zu erreichen. Um eine höhere Heizleistung zu erreichen, ist es möglich mehrere-Module, mit Hilfe zusätzlicher Poolschläuche, in Reihe zu schalten. Wir empfehlen jedoch in Abhängigkeit von Pumpenleistung bzw. Filteranlage die Verbindung von max. 4 Geräten.

Da die Durchleitung durch den Solarheizer die Durchflussmenge innerhalb des Filterkreislaufes verringern kann wird in diesen Fällen empfohlen, den Solarheizer mit einer Bypass-Lösung in den Filterkreislauf zu integrieren. Installieren Sie dafür im Verbindungsbereich zwischen Pumpe und Solarheizer ein T-Stück, um nur einen Teil des umgewälzten Wassers durch das Gerät und den Rest direkt in den Pool fließen zu lassen. Optimal ist diese Anschlussmethode wenn die jeweiligen Durchflussmengen regelbar sind und beispielsweise ein 3-Wege-Hahn anstelle des T-Stücks eingebaut wird. Zur Verhinderung des Wärmeverlusts über Nacht, decken Sie Ihren Pool z.B. mit unseren Solarpoolfolien ab.

7. Wartung und Pflege

Das gesamte Anschlusssystem muss vor Frost geschützt werden.

Wir haften nicht für Schäden, die auf unsachgemäßem Reparaturversuch oder fehlerhafter Installation beruhen. Schäden in Folge unsachgemäßer Reparaturversuche oder Installation führen zu einem Erlöschen aller Garantieansprüche.

Regelmäßige Reinigung und sorgsame Pflege reduzieren die Gefahr möglicher Betriebsstörungen und tragen dazu bei, die Lebensdauer Ihres Gerätes zu verlängern.

Reinigen Sie das Gerät nicht mit aggressiven Flüssigkeiten, sondern ausschließlich mit einem weichen Tuch. Die Benutzer sollten sicherstellen, dass die Wartungsarbeiten von qualifizierten Personen ausgeführt werden, und dass diese Personen die Anweisungen für Installierung und Wartung in erster Linie sorgfältig gelesen haben. Wird das Gerät längere Zeit nicht benutzt, sollte das Gerät entleert werden. Bei Frost kann verbliebenes Wasser durch Einfrieren erhebliche Schäden verursachen. Lagern Sie das Gerät an einem trockenen, frostsicheren Ort. Wenn Sie das Gerät erneut in Betrieb nehmen, stellen Sie sicher, dass alle Dichtungen und O-Ringe in gutem Zustand sind. Ersetzen sie beschädigte oder verschlissene Dichtungen.

8. Fehlersuche / Ratschläge

Überprüfen Sie bei Betriebsstörungen zunächst, ob ein Bedienungsfehler oder eine andere Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.

In der folgenden Liste sind einige eventuelle Störungen des Gerätes, mögliche Ursachen und Tipps zu deren Behebung genannt. Falls Sie eine Störung nicht selbst beheben können, wenden Sie sich bitte an den Kundendienst bzw. an Ihre Verkaufsstelle. Weitergehende Reparaturen dürfen nur von Fachpersonal durchgeführt werden. Beachten Sie bitte unbedingt, dass bei Schäden in Folge unsachgemäßer Reparaturversuche alle Garantieansprüche erlöschen und wir für daraus resultierende Schäden nicht haften.

STÖRUNG	MÖGLICHE URSACHE	BEHEBUNG
1. Geringe Durchflussmenge.	1. Schmutziger Filter.2. Blockade in der Leitung.3. Blockade im Gerät	1. Rückspülen oder Reinigen des Filters.2. Kontrollieren Sie die Leitungen, Vermeiden Sie Biegungen, ggf. kräftig durchspülen.3. Gerät kräftig durchspülen.
2. Heizleistung unge-nügend	1. Kein Sonnenschein vorhanden.2. Gerät steht im Schatten.3. Es fließt kein Wasser durch das Gerät.4. Wassermenge im Pool zu groß.	1. Sorry, muss du warten bis wieder da ist.2. Gerät so positionieren, dass es in der Sonne steht. Kontrollieren, ob Pumpe arbeitet und der Heizkreis-3. lauf (Bypass) offen ist4. Weitere Geräte in Reihe installieren.

9. Garantie

T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutschland gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht eingeschränkt.

Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerätes durch den Kunden, zu nachfolgenden Bedingungen:

I. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Verarbeitungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung schriftlich zu melden.

II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleißerscheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. abweichende Benutzung verursacht worden sind.

Keine Garantie besteht insbesondere:

• Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät
• Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden
• Bei üblicher Abnutzung von Verschleißteilen wie z.B. Dichtung, Schlauchanschlüsse
• Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
• Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern
• Wenn das Gerät keinen technischen Defekt aufweist

III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen. Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IV. Weitergehende Ansprüche oder eine weitergehende Haftung bestehen auf Grund der Garantie nicht, es sei denn zwingende gesetzliche Haftungsvorschriften kommen zur Anwendung, wie zum Beispiel das Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P..

Von T.I.P. erbrachte Garantieleistungen verlängern die Garantiefrist nicht, auch hinsichtlich eventuell ausgetauschter Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden.

V. Der Garantieanspruch ist vom Kunden durch Vorlage der Kaufquittung nachzuweisen, welche dem Gerät bei Rücksendung beizulegen ist. Ohne gültige Kaufquittung ist eine kostenfreie Reklamationsbearbeitung im Zuge dieser Herstellergarantie nicht möglich.

VI. Besondere Hinweise zur Geltendmachung der Garantie:

1. Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.
2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Unterlagen bei: - Kaufquittung.
3. Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).
4. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.
5. Das beim Garantiegeber T.I.P. einzusendende Paket ist durch den Kunden ordnungsgemäß zu frankieren.
6. Die Einsendung des Geräts zur Reparatur und die Geltendmachung der Rechte aus dieser Garantie erfolgen beim Garantiegeber T.I.P.. Name und Anschrift des Garantiegebers T.I.P. befinden sich unter „11. Service“ der vorliegenden Gebrauchsanweisung.

10. Bestellung von Ersatzteilen

Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unsere Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innovationen im Bereich Pumpentechnik. Original Ersatzteile und Zubehör, die von dem Hersteller genehmigt werden, stellen ein hohes Maß an Sicherheit da. Der Hersteller der Pumpe übernimmt keine Haftung für die Schäden und Verletzungen, die von nicht freigegebenen Ersatz- und Zubehörteilen versursacht werden.

11. Service

Bei Garantieanspruch oder Störungen wenden Sie sich bitte an:

T.I.P. Technische Industrie Produkte GmbH

Reparaturservice und Ersatzteilversand

Siemensstraße 17

D-74915 Waibstadt

Tel.: [phone] / 9125 0

Fax: [phone] / 9125 25

E-Mail: [e-mail]

In Österreich wenden Sie sich bitte direkt an Ihre Verkaufsstelle oder an:

POSPISCHIL TOOLS GmbH

Reparaturservice und Ersatzteilversand

Lützowgasse 12-14

A-1140 Wien

Tel.: [phone] DW 30

Fax: [phone] DW 29

Web: www.pospischil.at

E-Mail: [e-mail]

Eine Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: [e-mail] angefordert werden.
