BEDIENUNGSANLEITUNG PASA 550 A1 PARKSIDE

Bedienungs- und Sicherheitshinweise. Originalbetriebsanleitung.

NL BE

AFZUIGINSTALLATIE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Produkts vertraut.

FR BE CH

1. Erklärung der Symbole auf dem Produkt...... 14
2. Erklärung der Signalwörter in der Bedienungsanleitung 14
3. Einleitung 15
4. Produktbeschreibung 15
5. Lieferumfang 15
6. Bestimmungsgemäße Verwendung....16
7. Sicherheitshinweise 16
8. Technische Daten 19
9. Auspacken....19
10. Montage / Vor Inbetriebnahme 19
11. In Betrieb nehmen 20
12. Elektrischer Anschluss......21
13. Reinigung....21
14. Lagerung....21
15. Wartung....22
16. Reparatur & Ersatzteilbestellung 22
17. Entsorgung und Wiederverwertung....22
18. Störungsabhilfe 23
19. Garantieurkunde 24
20. Explosionszeichnung....83

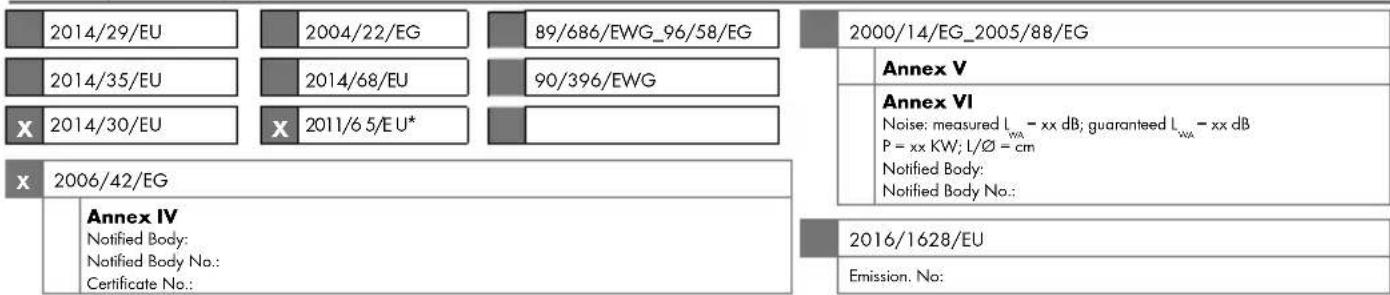

21. Konformitätserklärung....84

1. Erklärung der Symbole auf dem Produkt

	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!		Das Produkt entspricht den gelten-den europäischen Richtlinien.
	Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.		Schutzklasse II
	Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

2. Erklärung der Signalwörter in der Bedienungsanleitung

GEFAHR	Signalwort zur Kennzeichnung einer unmittelbar bevorstehenden Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
WARNUNG	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben könnte.
VORSICHT	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte.
ACHTUNG	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Besitz zur Folge haben könnte.
HINWEIS	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Besitz zur Folge haben könnte.

3. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Produkt kennenzulernen und dessen bestimmungsgemäße Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Produkt auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Produkt dürfen nur Personen arbeiten, die im Gebrauch des Produkts unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Produkten allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

4. Produktbeschreibung

1. Halterungsstab
2. Filtersack
3. Motoreinheit
4. Ein-/ Ausschalter
5. Seitenverkleidung rechts/links
   5a. Linsenkopfschraube M5x30
   5b. Beilagscheibe
   5c. Sperrzahnscheiben
   5d. Hutmutter
6. Absaugschlauch
7. Schlauchschelle
8. Schlauchkupplung
9. Rad
10. Untergestell
11. Spänesack
12. Zwischenplatte
    12a. Linsenkopfschraube M5x16
13. Klemmband
14. Adapter-Set

5. Lieferumfang

Pos.	Anzahl	Bezeichnung
1	1x	Halterungsstab
2	1x	Filtersack
3	1x	Motoreinheit
5	2x	Seitenverkleidung rechts/links
5a	4x	Linsenkopfschraube M5x30
5b	8x	Beilagscheibe
5c	4x	Sperrzahnscheibe
5d	4x	Hutmutter
6	1x	Absaugschlauch
7	2x	Schlauchschelle
8	1x	Schlauchkupplung

10 1x Untergestell

11 1x Spänesack

12 1x Zwischenplatte

12a 12x Linsenkopfschraube M5x16

13 1x Klemmband

14 1x Adapter-Set (4-teilig)

Betriebsanleitung

6. Bestimmungsgemäße Verwendung

Die Absauganlage dient zum Absaugen von Spänen, welche beim Bearbeiten von Holz oder holzähnlichen Werkstoffen entstehen. Sie ist geeignet zum Absaugen von Fräs-, Hobel- und Sägespänen (nicht Staub), wie sie z.B. an Fräsen, Tischkreissägen und Hobelmaschinen entstehen.

Saugen Sie keine Fremdkörper auf wie zum Beispiel Schrauben, Nägel, Kunststoff- oder Holzstücke.

ACHTUNG! Dieses Produkt ist nicht für die Aufnahme von gesundheitsgefährdendem Staub geeignet. Insbesondere das Ansaugen von entflammbaren bzw. entzündbaren Dämpfen, Flüssigkeiten, Staub, Asche oder Spänen (Gase, Treibstoff, Reinigungsmittel, Lackreste, Wasserstoff, Kohlen-, Magnesium-, Getreidestaub, Steinstaub, heiße Asche, Zigarettenstummel etc.) ist strengstens verboten!

Das Produkt darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die das Produkt verwenden und warten, müssen mit diesem vertraut und über mögliche Gefahren unterrichtet sein. Veränderungen an dem Produkt schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Das Produkt darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden.

Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

7. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

- Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

- Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

- Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.

- Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen.

Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
• Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
• Kontrollieren Sie regelmäßig das Kabel des Produkts und lassen Sie es bei Beschädigung von einem anerkannten Fachmann erneuern.
• Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, dass dessen Querschnitt für die Stromaufnahme des Gerätes ausreichend ist. Mindestquerschnitt 1,5 mm².
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist!

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

- Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
• Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden.

Sicherheitshinweise für den Umgang mit Absauganlagen

- Stecken Sie keine Gegenstände in die Absaugöffnung und halten Sie diese frei von Ablagerungen, welche die Absaugleistung beeinträchtigen können.

• Statische Aufladung

• Das gesamte Absaugsystem ist aus nicht elektrisch leitfähigen Bauteilen aufgebaut.
• Kunststoffteile nicht durch Metallteile ersetzen. Insbesondere der Absaugschlauch darf keine Metallspirale aufweisen.
• Wird der Absaugschlauch an elektrisch leitfähigen Teilen (z. B. metallische Absaughauben oder -rohre) angebracht, so müssen diese zur Ableitung evtl. auftretender elektrostatischer Energie geerdet sein.

- Dieses Produkt ist nicht für die Aufnahme von gesundheitsgefährdendem Staub geeignet. Insbesondere das Ansaugen von entflammbaren bzw. entzündbaren Dämpfen, Flüssigkeiten, Staub, Asche oder Spänen (Gase, Treibstoff, Reinigungsmittel, Lackreste, Wasserstoff, Kohlen-, Magnesium-, Getreidestaub, Steinstaub, heiße Asche, Zigarettenstummel etc.) ist strengstens verboten!

- Vermeiden Sie Körperkontakt mit geerdeten Teilen.

- Verwendete Absaugschläuche müssen aus schwer entflammbarem Material bestehen sowie antistatisch sein.

- Dieses Produkt ist nur zur Trockenanwendung bestimmt.

- Dieses Produkt ist nur für den Gebrauch in Innenräumen bestimmt.

- Dieses Produkt darf nur in Innenräumen aufbewahrt werden.

- Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

- Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persönliche Schutzausrüstungen wie Augenschutz und Staubmaske tragen.
• Beim Verschließen und Wechseln des Staubsammelbeutels ist das Einatmen von Staub möglich. Werden die Hinweise zur Entsorgung in der Bedienungsanweisung nicht beachtet (z.B. Verwendung von Staubmasken P2), kann dies zum Einatmen von Staub führen.
• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschritten. Unbedingt persönliche Schutzausrüstungen wie Gehörschutz tragen.

• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

• Des Weiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet werden.

⚠️ WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

8. Technische Daten

Elektromotor 220 - 240 V	~ 50Hz
Motordrehzahl 2900 min	-1
Aufnahmeleistung S1 550 W
∅ Anschluss Absaugstutzen	100 mm
Schlauchlänge	2 m
Max. Volumenstrom	850 m^3/h
Max. Unterdruck	900 Pa
Filterfläche	ca. 1,2 m^2
Volumen des Spänesacks	65 l
Schutzklasse	II
Gewicht	14,8 kg

Technische Änderungen vorbehalten!

Geräusch und Vibration

⚠️ Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB, tragen Sie bitte einen geeigneten Gehörschutz.

Information zur Geräuschentwicklung nach EN ISO 3744

Geräuschkennwerte

Schallleistungspegel L_WA	96 dB
Schalldruckpegel L_pA	79 dB

9. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen.
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zusteller verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

⚠️ ACHTUNG!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

10. Montage / Vor Inbetriebnahme

⚠️ ACHTUNG!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

Benötigtes Werkzeug:

Kreuzschlitzschraubendreher*

* nicht im Lieferumfang enthalten!

10.1 Untergestell (10) montieren (Abb. 3 - 5)

1. Positionieren Sie die Seitenverkleidung rechts/links (5) an dem Untergestell (10) wie in Abbildung 3 abgebildet. Fixieren Sie die Seitenverkleidungen rechts/links (5) mit jeweils zwei Linsenkopfschrauben M5x30 (5a), zwei Beilagscheiben (5b), zwei Sperrzahnscheiben (5c) und zwei Hutmuttern (5d).

2. Montieren Sie nun die Zwischenplatte (12) mithilfe von insgesamt vier Linsenkopfschrauben (12a) zwischen der Seitenverkleidung recht/links (5) (Abb. 4).

3. Positionieren Sie die Motoreinheit (3) über die Seitenverkleidung rechts/links (5) und achten Sie dabei darauf, dass die Montagelöcher übereinstimmen. Der Ein-/Ausschalter (4) muss in Richtung der Räder (9) zeigen.

4. Fixieren Sie die Motoreinheit (3) mit insgesamt acht Linsenkopfschrauben M5x16 (12a) (Abb. 5).

10.2 Spänesack (11) montieren (Abb. 6)

1. Befestigen Sie den Spänesack (11) am unteren Luftausgang unter Verwendung des Klemmbandes (13).

10.3 Filtersack (2) montieren (Abb. 6)

1. Stecken Sie den Halterungsstab (1) in das Gehäuse der Motoreinheit (3) und hängen den Filtersack (2) ein.
2. Stülpen Sie den Filtersack (2) über den oberen Luftausgang an der Motoreinheit (3).

10.4 Absaugschlauch (6) montieren (Abb. 7)

1. Schieben Sie eine Schlauchschelle (7) über den Absaugschlauch (6).
2. Befestigen Sie den Absaugschlauch (6) an der Düse am Gehäuse der Motoreinheit (3) und fixieren Sie ihn mit einer Schlauchschelle (7).
3. Fixieren Sie die Schlauchkupplung (8) mit der zweiten Schlauchschelle (7) am anderen Ende des Absaugschlauches (6).

10.5 Anschluss an eine Holzbearbeitungsmaschine

Hinweis: Verwenden Sie ausschließlich die Original-Schlauchkupplung (8) oder das mitgelieferte vierteilige Adapter-Set.

1. Überprüfen Sie zunächst, ob die Schlauchkupplung für den Durchmesser des Anschlusses der Holzbearbeitungsmaschine geeignet ist.
2. Stellen Sie sicher, dass die Holzbearbeitungsmaschine ausgeschaltet und vom Stromnetz getrennt ist.
3. Schieben Sie den Absaugschlauch (6) der Schlauchkupplung (8) über den Anschluss an der Holzbearbeitungsmaschine.
4. Befestigen Sie die Schlauchkupplung (8) sicher am Anschluss der Holzbearbeitungsmaschine.
5. Vergewissern Sie sich, dass alle Verbindungen fest und sicher sind.

11. In Betrieb nehmen

ACHTUNG!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

Prüfung vor der Inbetriebnahme:

• Überprüfen Sie, ob der Absaugschlauch fest an der Absauganlage und am Absaugadapter der Holzbearbeitungsmaschine angeschlossen ist.
• Überprüfen Sie, ob der Spänesack und der Filtersack korrekt befestigt sind.
• Überzeugen Sie sich vor dem Anschließen des Produkts, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
• Das Produkt ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.
• Das Produkt nicht in feuchten oder nassen Räumen aufstellen.

11.1 Ein-/Ausschalten (4) (Abb. 1)

Einschalten:

1. Drücken Sie den Schalter „I“, um das Produkt einzuschalten. Hinweis: Schalten Sie die Holzbearbeitungsmaschine erst ein, wenn das Lüfterrad der Absauganlage die volle Drehzahl erreicht hat.

Ausschalten

1. Drücken Sie den Schalter „0“, um das Produkt auszuschalten. Hinweis: Lassen Sie die Absauganlage nach dem Ausschalten der Holzbearbeitungsmaschine noch mindestens 10 Sekunden nachlaufen.

Hinweis:

Bei längerem täglichen Einsatz Ihrer Holzbearbeitungsmaschine ist eine Einschaltautomatik an die Absauganlage vorteilhaft. Diese bewirkt das zeitverzögerte Ein- und Ausschalten der Absauganlage, sobald die Holzbearbeitungsmaschine ein- bzw. ausgeschaltet wird. Sie können diese Einschaltautomatik beim Hersteller in beziehen (Kapitel 16.1 „Ersatzteilbestellung“).

11.2 Spänesack (11) entleeren (Abb. 1)

Verletzungsgefahr!

Gefahr durch Holzstaub

Das Einatmen von Holzstaub ist gesundheitsgefährdend! Tragen Sie beim Entleeren des Spänesacks immer eine Staubschutzmaske. Achten Sie beim Entsorgen des Späneabfalls auf eine umweltgerechte Entsorgung!

1. Schalten Sie das Produkt mindestens 10 Minuten vor dem Entleeren des Spänesacks (11) aus, sodass sich Staubpartikel legen.
2. Trennen Sie das Produkt anschließend von der Stromversorgung.
3. Entleeren Sie den Spänesack (11), wenn er 60-70% voll ist.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Beim Einphasen-Wechselstrommotor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A!

Anschlussart Y

Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

13. Reinigung

⚠ Achtung!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Produkt mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Produkt regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Produkts angreifen. Achten Sie darauf, dass kein Wasser in das Produktinnere gelangen kann.
• Achten Sie darauf, dass kein Wasser in das Innere des Produkts gelangen kann.

14. Lagerung

Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort.

Die optimale Lagertemperatur liegt zwischen 5 und 30 °C.

Bewahren Sie das Produkt in der Originalverpackung auf.

Decken Sie das Produkt ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Produkt auf.

Beschädigungsgefahr!

Wird das Produkt nicht ordnungsgemäß gelagert, kann dies zu Motorschäden führen.

• Lagern Sie das Produkt geschützt vor Schmutz, Staub und Feuchtigkeit.
• Bewahren Sie das Produkt in der Originalverpackung auf.
• Decken Sie das Produkt ab, um es vor Staub oder Feuchtigkeit zu schützen.
• Bewahren Sie die Bedienungsanleitung bei dem Produkt auf.

15. Wartung

Achtung!

Ziehen Sie vor allen Wartungsarbeiten den Netzstecker.

Nach Wartungs- und Reinigungsarbeiten alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Das Produkt ist wartungsfrei. Führen Sie aber vor jeder Wiederinbetriebnahme die folgenden Prüfungen durch.

• Filtersack regelmäßig auf Beschädigung prüfen. Beschädigte Filtersäcke austauschen.
• Prüfen Sie alle Schraubenverbindungen. Ziehen Sie gelockerte Schraubenverbindungen wieder fest.
• Prüfen Sie den Absaugschlauch auf Beschädigungen. Beschädigte Absaugschläuche austauschen.

16. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaltet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden. Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Geben Sie bei Rückfragen bitte folgende Daten:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typenschildes

16.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes

Ersatzteile / Zubehör

Filtersack - Artikel-Nr.: 5906307014

Spänesack - Artikel-Nr.: 7906300707

Absaugschlauch - Artikel-Nr.: 5906306012

Einschaltautomatik 230V - Artikel-Nr.: 79104010

16.2 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Filtersack

* nicht zwingend im Lieferumfang enthalten!

17. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:
• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe).
• LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.
• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei diesem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

18. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihr Produkt einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Produkt startet nicht	Ein-/Ausschalter defekt Reparatur	durch ein autorisiertes Servicecenter
	Motor defekt Reparatur durch ein	autorisiertes Servicecenter
Staubaustritt	Undichte oder verstopfte Verbindungen	Verbindungen prüfen und ggf. Verstopfung beseitigen
	Spänesack defekt oder falsch montiert	Tauschen Sie den Spänesack aus oder montieren Sie ihn korrekt
Verminderte Leistung Ansaug	öffnung verstopft	Prüfen Sie den Schlauch an der Ansaugöffnung auf Verstopfungen.

19. Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

• Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
• Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z. B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z. B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z. B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

- Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

- Für die Geltendmachung Ihres Garantieanspruches wenden Sie sich bitte an die unten angegebene Service-Adresse. Sofern die Reklamation innerhalb der Garantiezeit liegt, werden wir Ihnen einen Retourenschein zur Verfügung stellen, mit dem Sie Ihr defektes Gerät kostenfrei an uns zurücksenden können. Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Service-Hotline (DE):

00800 4003 4003

Service-Hotline (AT):

00800 4003 4003

Service-Hotline (CH):

00800 4003 4003

Service-E-Mail (DE):

[e-mail]

Service-E-Mail (AT):

Service-E-Mail (CH):

[e-mail]

Bairisch Kölldorf 267

AT - 8344 Bad Gleichenberg

Service-Adresse (CH):

Klaus-Häberling AG

Industriestraße 6

CH - 8610 Uster

PDF ONLINE www.lidl-service.com

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit dem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 438522_2304 Ihre Bedienungsanleitung öffnen.

Table des matières: Page:

Service-Adresse (CH):

Klaus-Häberling AG

Industriestraße 6

CH - 8610 Uster

PDF ONLINE www.lidl-service.com

- Statische oplading

Automatische inschakeling 230V - Artikelnr.: 79104010

EU-Konformitätserklärung Originalkonformitätserklärung

Art.-Bezeichnung: ABSAUGANLAGE - PASA 550 A1

Article name: CHIP & DUST EXTRACTOR - PASA 550 A1

IAN-Nr. / IAN no. / N°IAN : 438522_2304

Serien-Nr. / Serial no. / N° série: 01001 - 4062

2014/29/EU 2004/22/EG 89/686/EWG_96/58/EG 2014/35/EU 2014/68/EU 90/396/EWG 2014/30/EU X 2011/6 5/EU* 2000/14/EG_2005/88/EG Annex V Annex VI Noise: measured LWA - xx dB; guaranteed LWA - xx dB P = xx KW; L/Ø = cm Notified Body: Notified Body No.: 2006/42/EG Annex IV Notified Body: Notified Body No.: Certificate No.: 2016/1628/EU Emission. No:

EN 60335-1:2012/A2:2021; EN 60335-2-69:2012; EN 62233:2008;

EN 55014-1:2017/A11:2020; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013/A1:2019

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Ichenhausen, 22.08.2023

Signature / Andreas Pecher / Head of Project Management

First CE: 2021
