| Produkttyp | Nass-/Trockensauger |
| Marke | Parkside |
| Modell | PNTS 1300 D3 |
| Netzanschluss | 220-240 V~, 50/60 Hz |
| Anschlussleistung | 1300 W |
| Schutzklasse | II |
| Schutzart | IPX4 |
| Saugleistung | 15 kPa (150 mbar) |
| Netzkabellänge | 4 m |
| Behältervolumen (brutto) | 20 Liter (Schätzung) |
| Gewicht (mit Zubehör) | ca. 4,6 kg |
| Funktionen | Staubsaugen, Nasssaugen, Blasen |
| Inklusive Filter | Schaumstofffilter (Wasser), Stofffilter (Staub), Papierfilterbeutel |
| Inklusive Zubehör | Saugrohr 3-teilig, Schlauch mit Griff, Bodendüse mit Einsatz, Fugendüse |
| Sicherheit | Schwimmerschalter, Spritzwasserschutz IPX4 |
| Garantie | 3 Jahre |
| Verwendungszweck | Haushalt, Werkstatt, Auto, Garage |
Häufig gestellte Fragen - PNTS 1300 D3 PARKSIDE
Benutzerfragen zu PNTS 1300 D3 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Staubsauger kostenlos im PDF-Format! Finden Sie Ihr Handbuch PNTS 1300 D3 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PNTS 1300 D3 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PNTS 1300 D3 PARKSIDE
Originalbetriebsanleitung
DK
VÄD-/T∅RSUGER
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
DE/AT/CH Originalbetriebsanleitung Seite 53
A
Contents
Introduction ......4
Application ......4
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Germany
www.grizzly-service.eu
Indhold
Introduktion ......16
Anvendelse 16
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Tyskland
www.grizzly-service.eu
Sommaire
Introduction ......28
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20 63762 Großostheim, Allemagne www.grizzly-service.eu
Inhoud
Inleiding 41
Gebruik 41
Technische gegevens 43
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Duitsland
www.grizzly-service.eu
Inhalt
Einleitung ....53
Bestimmungsgemäße
Verwendung ....53
Allgemeine Beschreibung .....54
Lieferumfang/Zubehör ....54
Übersicht 54
Funktionsbeschreibung ....55
Bildzeichen zum Einsatz
von Düsen und Filtern ....55
Technische Daten ....55
Sicherheitshinweise ....56
Bildzeichen in der Anleitung .....56
Allgemeine Sicherheitshinweise .....56
Zusammenbau ....58
Bedienung ....58
Ein-/Ausschalten 58
Einsatz der Düsen 58
Nass-Saugen 58
Trockensaugen 59
Blasfunktion 59
Reinigung/Wartung ......60
Gerät reinigen 60
Wartung 60
Aufbewahrung ......60
Entsorgung/Umweltschutz ......60
Ersatzteile/Zubehör ......61
Fehlersuche 62
Garantie 63
Reparatur-Service ......64
Service-Center 64
Importeur ......64
Original EG-Konformitäts- erklärung ....68
Explosionszeichnung ......69
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.
Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäße Verwendung
Das Gerät ist zum Nass- und Trockensaugen im häuslichen Bereich wie z. B. im Haushalt, im Hobbyraum, im Auto oder in der Garage bestimmt. Das Gerät ist auch als Gebläse oder zum Absaugen von Wasser einsetzbar.
Das Aufsaugen von brennbaren, explosiven oder gesundheitsgefährdenden Stoffen ist verboten.
Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.
Allgemeine Beschreibung
Die Abbildungen fi nden Sie auf der vorderen und hinteren Aus-klappseite.
Lieferumfang/Zubehör
Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist: Das Gerät wird mit aufgesetztem Motorkopf (A 1) geliefert. Zum Abnehmen des Motorkopfes öffnen Sie ☐ die Verschlussclips (A 10).
1 Motorkopf
Tragegriff
6 Schmutzbehälter
7 4 Füße mit Laufrollen
9a Kabelclip
12 Dreiteiliges Saugrohr
13 Saugschlauch mit Handgriffteil
15 Schaumstoff-Filter
16 Textil-Filterbeutel (bereits montiert)
17 Papierfi Iterbeutel
18 Bodendüse
20 Fugendüse
- 6 Kreuzschlitzschrauben
- Betriebsanleitung
Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

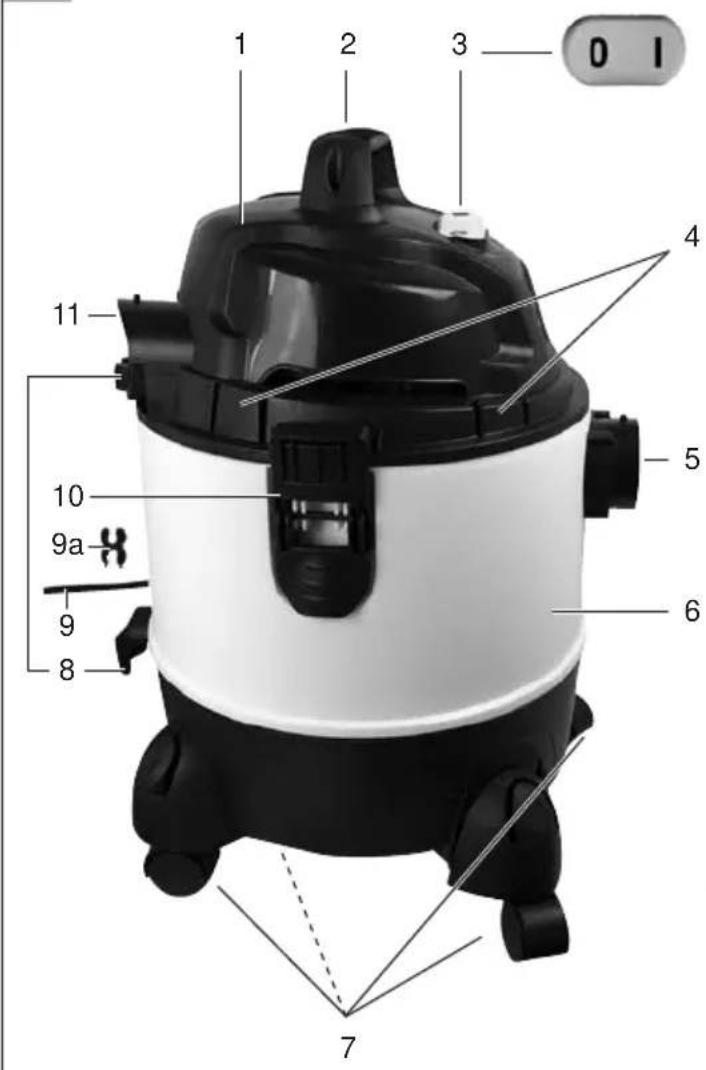

Übersicht
Gehäuse
Motorkopf
2 Tragegriff
3 Ein-/Ausschalter
4 4 Aufsteckports für Zubehör
5 Anschluss Saugen
6 Schmutzbehälter
7 4 Füße mit Laufrollen und Zubehöraufnahmen
8 Halterung für Netzanschlussleitung
9 Netzanschlussleitung
9a Kabelclip
10 2 Verschlussclips
11 Anschluss Blasen
Zubehör

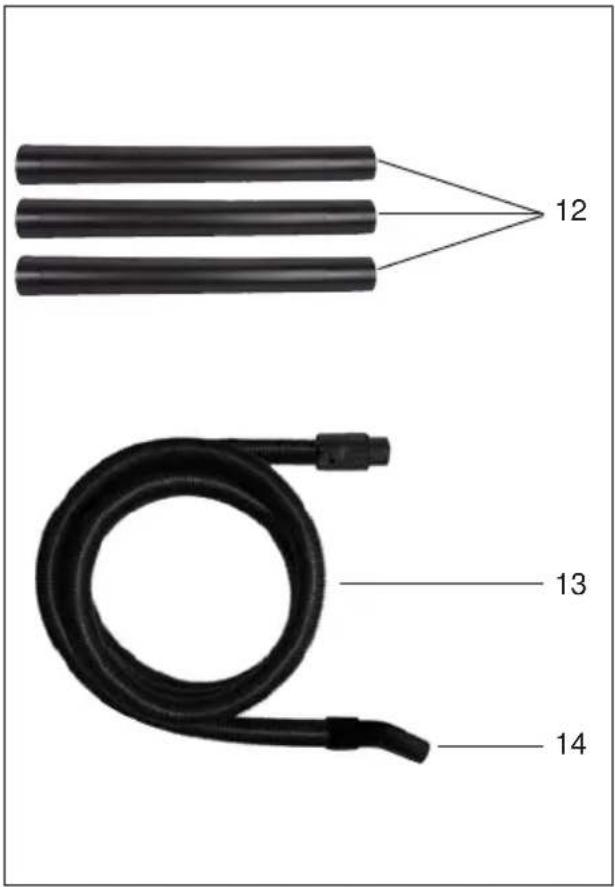

12 Dreiteiliges Saugrohr
13 Saugschlauch mit
14 Handgriffteil

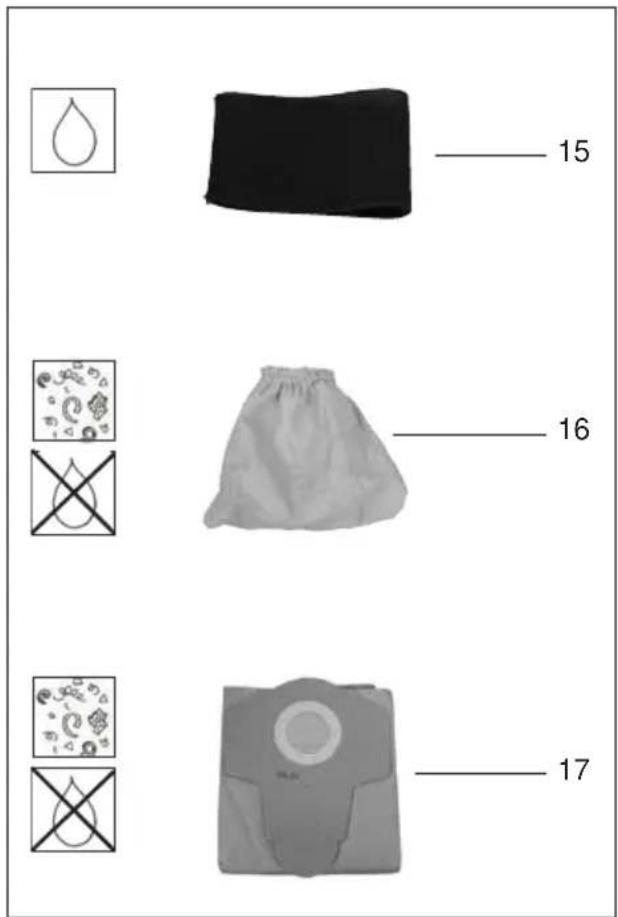

Filter
15 Schaumstoff-Filter zum Nass-Saugen
16 Textil-Filterbeutel zum Trockensaugen (bereits montiert)
17 Papierfi Iterbeutel zum Saugen von Grobschmutz

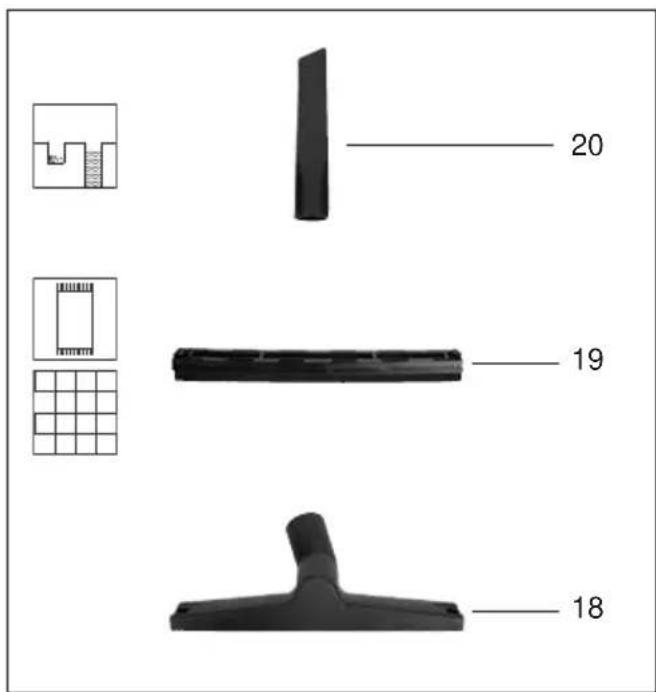

Düsen
18 Bodendüse mit
19 drehbarem Steckaufsatz mit Bürste und Gummilippe zum Saugen von Teppichen und glatten Flächen
20 Fugendüse
21 Filterkorb
22 Laschen am Papierfi Iterbeutel
23 Einsaugstutzen
24 Dichtungsring
25 Steg am Einsaugstutzen
Funktionsbeschreibung
Das Gerät ist mit einem stabilen Kunststoffbehälter zur Schmutzaufnahme ausgestattet. Die Laufrollen erlauben eine große Wendigkeit des Gerätes. Beim Nass-Saugen erfolgt die Abschaltung des Saug-Luftstroms durch einen Schwimmer, wenn der Schmutzbehälter voll ist. Zusätzlich besitzt das Gerät eine Blasfunktion. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.
Bildzeichen zum Einsatz von Düsen und Filtern
Düse zum Saugen von Teppichen.
Düse zum Saugen von glatten Flächen und Hartböden.
Düse zum Saugen von Staub und Schmutz aus Fugen und Ritzen.
Düse speziell zum Saugen von Polstern und Matratzen.
Düse speziell für die Autoreinigung.
Filter zum Aufsaugen von Flüssigkeiten.
Filter nicht zum Aufsaugen von Flüssigkeiten geeignet.
Filter zum Aufsaugen von trockenem Schmutz aus Haushalt, Garage und Werkstatt.
Filter zum Aufsaugen von Feinstaub wie z. B. Steinstaub und Holzstaub.
Technische Daten
Bemessungsspannung U ..... 220-240 V\~, 50/60 Hz
Bemessungsaufnahme (Anschlussleistung) P ..... 1300 W Schutzklasse ..... ☐ II Schutzart.....IPX4 Saugleistung ..... 15 kPA (150 mbar) Länge Netzanschlussleitung ..... 4 m Inhalt des Schmutzbehälters (brutto) .... 20 l Nutzbares Behältervolumen (Wasser)... 12 l Gewicht (incl. aller Zubehörteile) ..... ca. 4,6 kg
Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.
Sicherheitshinweise
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Bildzeichen in der Anleitung
Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.
Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.
Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.
Allgemeine Sicherheitshinweise
Achtung! Beim Gebrauch von Elektrogeräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:
So vermeiden Sie Unfälle und Verletzungen:
- Hinterlassen Sie ein betriebsbereites Gerät nie unbeaufsichtigt am Arbeitsplatz.
- Menschen und Tiere dürfen mit dem Gerät nicht abgesaugt werden.
- Richten Sie Saugschlauch und Düsen während des Betriebs keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es besteht Verletzungsgefahr.
- Saugen Sie keine heißen, glühenden, brennbaren, explosiven oder gesundheitsgefährdenden Stoffe auf. Dazu zählen unter anderem heiße Asche, Benzin, Lösungsmittel, Säuren oder Laugen. Es besteht Brand- und Verletzungsgefahr.
- Düsen und Saugrohr dürfen beim Arbeiten nicht in Kopfhöhe kommen. Es besteht Verletzungsgefahr.
So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:
- Achten Sie darauf, dass die Netzanschlussleitung nicht durch Ziehen über scharfe Kanten, Einklemmen oder Ziehen am Kabel beschädigt wird.
- Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.
- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker:
- wenn Sie das Gerät nicht be- nutzen, es transportieren oder unbeaufsichtigt lassen;
- wenn Sie das Gerät kontrollieren, es reinigen oder Blockierungen entfernen;
- wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;
- wenn die Anschlussleitung beschädigt oder verwickelt ist;
- nach dem Kontakt mit Fremdkörpern oder bei abnormaler Vibration.
- Benutzen Sie die Netzanschluss-leitung nicht, um den Stecker aus der Steckdose zu ziehen oder um
das Gerät zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
- Schließen Sie das Gerät nur an eine Steckdose an, die mit mindestens 16 A abgesichert ist.
- Schließen Sie das Gerät an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.
So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:
- Achten Sie darauf, dass das Gerät korrekt zusammengebaut ist und die Filter in der richtigen Position sind.
- Arbeiten Sie nicht ohne Filter. Das Gerät könnte beschädigt werden.
- Benutzen Sie nur Original-Ersatz- und Zubehörteile (siehe „Ersatz-teile/Zubehör“), die von unserem Service-Center geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.
- Lassen Sie Reparaturen nur von uns ermächtigten Kundendienststellen ausführen.
- Beachten Sie die Hinweise zur Reinigung und Wartung des Gerätes.
- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
Zusammenbau
Ziehen Sie den Netzstecker. Es besteht Verletzungsgefahr durch elektrischen Schlag.
Bei Lieferung des Gerätes ist der Textil-Filterbeutel (A 16) bereits montiert.
-
Schrauben Sie den Tragegriff (2) mit den beiliegenden Kreuzschlitzschrauben (2a) fest.
-
Stecken Sie die Füße (7) auf und befestigen Sie diese mit den beiliegenden Kreuzschlitzschrauben (7a).
-
Setzen Sie den Filter ein:
- Schaumstoff-Filter zum Nass-Saugen (C 15),
- Textil-Filterbeutel (D 16) zum Trockensaugen,
- Papierfi Iterbeutel (D 17).
Saugen Sie nie ohne Filter!
-
Setzen Sie den Motorkopf (1) auf den Schmutzbehälter (6) auf und verschließen Sie 📋 ihn mit den Verschlussclips (10).
-
Schließen Sie Saugschlauch (13) (Bajonettverschluss) und Zubehör an.
Bedienung
Wickeln Sie den Saugschlauch (A 13) zum Arbeiten ganz ab.
Ein-/Ausschalten
Stecken Sie den Netzstecker des Gerätes ein.
Einschalten:
Ein-/Ausschalter (A 3) in Stellung „I“.
Ausschalten:
Ein-/Ausschalter (A 3) in Stellung „O“.
Einsatz der Düsen
Bodendüse (18) mit
Steckaufsatz (A 19):
zum Nass- und Trockensaugen von glatten Flächen und Teppichböden.
Bodendüse (A 18) ohne
Steckaufsatz (A 19):
zum Nass- und Trockensaugen von Teppichböden, zum Entfernen von hartnäckigem Schmutz.
- Drücken Sie die Laschen rechts und links an der Bodendüse (A 18) und nehmen Sie den Steckaufsatz (A 19) ab.
Achten Sie darauf, dass empfi ndliche Oberfl ächen beim Arbeiten ohne Steckaufsatz verkratzt werden können.
Fugendüse (A 20): zum Saugen von Fugen, Ecken und Heizkörpern.
Nass-Saugen
- Zum Nass-Saugen setzen Sie den Schaumstoff-Filter (15) auf den Filterkorb (21) auf.
Um das Einreißen des Schaumstoffilters (15) zu vermeiden,
- setzen Sie nur einen trockenen Filter ein;
- schlagen Sie den Rand des Filters zum Einsetzen etwas um und rollen Sie ihn danach wieder zurück.
- Absaugen (Abpumpen): Tauchen Sie den Saugschlauch (A 13) am Hand-
griffteil (14) in das Wasserbehältnis ein und saugen Sie das Wasser ab.
- Entleeren Sie den Schmutzbehälter sofort nach dem Absaugen, da er nicht zum Aufbewahren von Flüssigkeiten konstruiert ist (siehe „Reinigung/Wartung“).
Stellen Sie sich nicht in das abzusaugende Wasser. Gefahr durch elektrischen Schlag.
Ist der Schmutzbehälter voll, schließt ein Schwimmer die Saugöffnung, der Saugvorgang wird unterbrochen. Schalten Sie das Gerät ab und leeren Sie den Schmutzbehälter.
Schalten Sie das Gerät bei Schaum- oder Flüssigkeitsaustritt sofort aus.
Trockensaugen
Bei Lieferung des Gerätes ist der Textil-Filterbeutel (A 16) bereits montiert.
Zum Trockensaugen stülpen Sie den Textil-Filterbeutel (16) über den Filterkorb (21).
Optional ist ein Faltenfilter erhältlich, der anstelle des im Lieferumfang enthaltenen Textil-Filterbeutels verwendet werden kann (siehe „Ersatzteile/Zubehör“).
Saugen mit dem Papierfilterbeutel:
Damit sich der Textil-Filterbeutel nicht zu schnell zusetzt, empfehlen wir die zuätzliche Verwendung des Papierfilterbeutels.
Textil-Filterbeutel einsetzen
- Stülpen Sie den Textil-Filterbeutel (16) über den Filterkorb (21).
Papierfilterbeutel einsetzen
- Knicken Sie die seitlichen Laschen (22) am Papierfilterbeutel (17) an der Perforation nach unten.
- Stülpen Sie den Papierfilterbeutel (17) mit der kurzen Lasche (22) nach oben über den innen liegenden Einsaugstutzen (23) (siehe Pfeil → ). Der Dichtungsring (24) an der Filterbeute-löffnung muss den Steg (25) am Einsaugstutzen vollständig umschließen.
Optional ist ein Feinstaubfilterbeutel aus Vlies erhältlich, der anstelle des im Lieferumfang enthaltenen Papierfilterbeutels verwendet werden kann (siehe „Ersatzteile/Zubehör“).
Saugen von Feinstäuben:
Bei bestimmten Absaugvorgängen (z. B. Schleifen von Farben und Lacken, Fräsen oder Bohren von Mauerwerk, Schleifen oder Bohren von Hartholz) können gesundheitsschädliche Stäube entstehen. Für diese Feinstäube empfehlen wir den Einsatz folgender optional erhältlichen Filterkombination (siehe „Ersatzteile/Zubehör“):
- Faltenfilter, der anstelle des im Lieferumfang enthaltenen Textil-Filterbeutels (16) verwendet wird;
- Feinstaubfilterbeutel aus Vlies, der anstelle des im Lieferumfang enthaltenen Papierfilterbeutels (17) verwendet wird.
Blasfunktion
Die Blasfunktion ist ohne Verwendung eines Filters zu empfehlen.
Zum Blasen stecken Sie den Saugschlauch (13) auf den Anschluss (11) am Motorkopf.
Reinigung/Wartung
Ziehen Sie den Netzstecker. Es besteht Verletzungsgefahr durch elektrischen Schlag.
Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie z. B. eine defekte Netzanschlussleitung und lassen Sie diese reparieren oder ersetzen.
Gerät reinigen
Spritzen Sie das Gerät nicht mit Wasser ab und verwenden Sie keine scharfen Reinigungs- bzw. Lösungsmittel. Das Gerät könnte beschädigt werden.
• Leeren Sie nach dem Betrieb den Schmutzbehälter (A 6) aus.
- Reinigen Sie den Schmutzbehälter mit einem feuchten Lappen.
- Waschen Sie den Schaumstoff-Filter (A 15) mit lauwarmem Wasser und Seife aus und lassen Sie ihn trocknen.
- Klopfen Sie den Textil-Filterbeutel (A 16) aus. Waschen Sie ihn ggf. mit lau-warmem Wasser und Seife und lassen Sie ihn trocknen.
- Tauschen Sie einen vollen Papierfilterbeutel (A 17) aus (Nachbestellung siehe „Ersatzteile/Zubehör“).
- Klopfen Sie den optional erhältlichen Faltenfilter aus und reinigen Sie ihn mit einem Pinsel oder Handfeger.
Wartung
• Das Gerät ist wartungsfrei.
Aufbewahrung
- Zur Aufbewahrung wickeln Sie die Netzanschlussleitung (9) um die Halterung (8) auf der Rückseite des Gerätes.
Fixieren Sie die Netzanschlussleitung mit beiliegendem Kabelclip (9a).
- Stecken Sie die zerlegten Sau- grohre (12) in die Zubehörauf- nahme der Gerätefüße (7).
- Wickeln Sie den Saugschlauch (13) um das Gerät und stecken Sie das Handgriffteil (14) in ein Saugrohr (12).
- Zur Aufbewahrung der Düsen dienen die Aufsteckports am Motorteil (A 4) oder an den Gerätefüßen (7).
- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
Entsorgung/ Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
Elektrogeräte gehören nicht in den Hausmüll.
Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu
Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 64). Halten Sie die unten genannten Bestellnummern bereit.
Position Position Bezeichnung Einsatz Bestell-Nr.
Betriebs- Explosions- anleitung zeichnung
| A 1 2.1 Motorkopf 91096884 | |||
| A 2 1 Tragegriff 91096886 | |||
| A 6 5 Schmutzbehälter 91096878 | |||
| A 7 7 Fuß mit Laufrolle und Schraube 72800092 | |||
| A 10 3 Verschlussclip 91096877 | |||
| A 12 11 Dreiteiliges Saugrohr 91099439 | |||
| A 13/14 10 Saugschlauch mit Handgriffteil 72800218 | |||
A 15 12 Schaumstoff-Filter, 3er Pack  30250101 | |||
A 16 14 Textil-Filterbeutel (Trockenfilter), blau  30250135 | |||
A 17 13 Papierfilterbeutel, 20 l, 5er Pack  30250132 | |||
A 18/19 8 Bodendüse mit drehbarem Steckaufsatz  72800217 | |||
A 20 9 Fugendüse  00039 |
Zusätzlich erhältlich:
| Bezeichnung | Ausführung | Einsatz | Bestell-Nr. |
| Feinstaubfilterbeutel 20 l, 5er-Pack | 2-lagiger Microfilter-Vlies, weiß |  | 30250111 |
| Faltenfilter mit Verschlussdeckel | ohne Stahlinnengeflecht |  | 91092030 |
| Faltenfilter ohne Verschlussdeckel | mit Stahlinnengeflecht |  | 91099009 |
| Verschlussdeckel | für Faltenfilter | 91092036 | |
| Polsterdüse | schwarz |  | 72800040 |
| Autodüse | schwarz |  | 91096445 |
Fehlersuche
| Problem Mögliche Ursache Fehlerbehebung | ||
| Gerät startet nicht | Netzspannung fehlt | Steckdose, Netzanschlussleitung, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann |
| Ein-/Ausschalter (A 3) defekt | Reparatur durch Kundendienst | |
| Kohlebürsten abgenutzt | ||
| Motor defekt | ||
| Geringe oder fehlende Saugleistung | Saugschlauch (A 13/14) oder Düsen (A 18/20) verstopft | Verstopfungen und Blockierungen beseitigen |
| Saugrohr (A 12) nicht korrekt zusammengesetzt | Saugrohr richtig zusammensetzen | |
| Schmutzbehälter (A 6) offen | Behälter schließen | |
| Schmutzbehälter (A 6) voll | Behälter entleeren | |
| Filter (A 15/16/17) voll oder zugesetzt | Filter entleeren, reinigen oder ersetzen | |
| Schwimmer im Filterkorb (D 21) in falscher Position (z. B. durch ruckartige Bewegungen) | Gerät ausschalten, damit sich Kugel senkt, danach wieder einschalten | |
| Schwimmer im Filterkorb (D 21) defekt | Reparatur durch Kundendienst | |
| Schwimmer schaltet das Gerät nicht ab | Schwimmer im Filterkorb (D 21) bewegt sich nicht | Schwimmer freimachen |
| Schwimmer im Filterkorb (D 21) defekt | Reparatur durch Kundendienst | |
| Staub oder Schmutz wird aus dem Gerät geblasen | Filter (A 15/16/17) nicht oder nicht korrekt montiert | Fehlenden Filter einsetzen oder korrekten Sitz des Filters prüfen |
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 279418) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.
- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.
Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.
Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
Service-Center
Service Deutschland
Tel.: 0800 54 35 111
E-Mail: grizzly@lidl.de
IAN 279418
Service Österreich
Tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.at
IAN 279418
Service Schweiz
Tel.: 0842 665566
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: grizzly@lidl.ch
IAN 279418
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
D-63762 Großostheim
www.grizzly-service.eu
 Original EG-Konformitätserklärung | |
| Hiermit bestätigen wir, dass derNass-/TrockensaugerBaureihe PNTS 1300 C3Seriennummer201606000001 - 201611179813folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: | |
| 2014/30/EU • 2014/35/EU • 2011/65/EU* | |
| Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: | |
| EN 60335-1:2012/A11:2014 • EN 60335-2-2:2010/A1:2013EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62233:2008 | |
| Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (16)** trägt der Hersteller: | |
| Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim, Germany08.12.2016CE |  Volker Lappas(Dokumentationsbevollmächtigter) |
Exploded Drawing • Eksplosionstegning
Stockstädter Straße 20
63762 Großostheim, Germany
Last Information Update · Tilstand of information
informatie · Stand der Informationen: 08 / 2016
Ident.-No.: 72079605082016-DK / BE / NL
- VÄD-/T∅RSUGER
- Contents
- Grizzly Tools GmbH & Co. KG
- Indhold
- Sommaire
- Inhoud
- Inhalt
- Einleitung
- Bestimmungsgemäße Verwendung
- Allgemeine Beschreibung
- Lieferumfang/Zubehör
- Übersicht
- Gehäuse
- Zubehör
- Filter
- Düsen
- Funktionsbeschreibung
- Bildzeichen zum Einsatz von Düsen und Filtern
- Technische Daten
- Sicherheitshinweise
- Bildzeichen in der Anleitung
- Allgemeine Sicherheitshinweise
- So vermeiden Sie Unfälle und Verletzungen:
- So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:
- So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:
- Zusammenbau
- Saugen Sie nie ohne Filter!
- Bedienung
- Ein-/Ausschalten
- Einschalten:
- Ausschalten:
- Einsatz der Düsen
- Bodendüse (18) mit
- Steckaufsatz (A 19):
- Bodendüse (A 18) ohne
- Nass-Saugen
- Stellen Sie sich nicht in das abzusaugende Wasser. Gefahr durch elektrischen Schlag.
- Trockensaugen
- Saugen mit dem Papierfilterbeutel:
- Textil-Filterbeutel einsetzen
- Papierfilterbeutel einsetzen
- Saugen von Feinstäuben:
- Blasfunktion
- Reinigung/Wartung
- Gerät reinigen
- Wartung
- Aufbewahrung
- Entsorgung/ Umweltschutz
- Ersatzteile/Zubehör
- Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu
- Garantie
- Garantiebedingungen
- Garantiezeit und gesetzliche Mängelansprüche
- Garantieumfang
- Abwicklung im Garantiefall
- Reparatur-Service
- Service-Center
- Service Deutschland
- Service Österreich
- Service Schweiz
- Importeur
- Exploded Drawing • Eksplosionstegning
Marke : PARKSIDE
Modell : PNTS 1300 D3
Kategorie : Staubsauger
