BEDIENUNGSANLEITUNG PureClean S5 Plus Vileda

DE Bedienungsanleitung

Akkubetriebener Nass-/Trockensauger

DE Bedienungsanleitung. 24

Lesen Sie auch das beiliegende Sicherheitshandbuch, um diesen Produkt safer und sachgerecht zu bedieren.

1 Allgemeine Informationen

Vielen Dank für den Kauf des neuen Vileda PureClean S5.

Lesen Sie vor der erstmaligen Verwendung des Geräts diese Bedienungsanleitung und das beiliegende Sicherheitshandbuch aufmerksam durch.

Bei Nichtbeachtung der in der Bedienungsanleitung und im Sicherheitshandbuch enthalten Anweisungen besteht die Gefahr von Verletzungen und Schäden am Gerät.

Bewahren Sie beide Handbucher für ein späteres Nachschlagen sorgfältig auf und übergeben Sie sie bei einer Weitergabe des Geräts an den neuen Besitzer.

Sicherheitshandbuch und Bedienungsanleitung sind auch verfügbar unter:

www.vileda.com

Inhalt

Produktübersicht 3

Kurzanleitung 4

1 Allgemeine Informationen 24
2 Montage 25
3 Akku laden 25
4 Betrieb 26
5 Nachadem Gebrauch 30
6 Lagerung
7 Demontage 34
8 Störungen beheben 35
9 Zubehor und Ersatzteile 37
10 Technische Daten 38

Indiesem Handbuch verwendete Symbole

Warnt vor Gesundheitsgefahren und beschreiben die bestehenden Verletzungsrisiken.

Warnt vor möglichen Sachschäden am Gerät oder anderen Gegenständen.

Verweist auf nützliche Tipps und Informationen.

Teile in der Produktübersicht

1 Griff
2 Selbstreinigungstaste
3 Modusauswahl-Taste
4 EIN/AUS-Taste
5 Digitalanzeige, siehe Abb. 8
6 Mehrfarbiger LEDRing, siehe auch Abschnitt „4.5"
7 Schmutzwassertank-Entriebelung
8 Schmutzwassertank
9 Frischwassertank
10 Einfüldeckel für Frischwassertank
11 Reinigungslorre
12 Entriegelungstasten für Frischwassertank
13 ReinigungssrollenGriff
14 Rollenentriebelung

15 Taste für die Sprachsteuerung
16 Reinigungswerkzeug mit integriertem Haarmesser
17 Haarmesser-Entriegelung
18 Deckel mit Haarmesser
19 Ersatzfilter*
20 Ersatz-Reinigungsrolle*
21 Adapter (mit Typenschild)
22 Netzstecker
23Netzkabel
24 Adapterstecker
25 Ladestation
26 Halterung für Reinigungswerkzeug
27 Ladekontakte
28 Halterung fur Reinigungsl Rolle

*optional im Lieferumfang einiger Modelle enthalten

2 Montage

Alle Teile aus dem Karton auspacken (siehe „Produktübersicht“ auf Seite 3).

Schutzfolie sowie Kartonverpackung entfernen.

Griff mit dem Schaft oben in das Gerätegehäuse einsetzen.

Sobald der Griff ordnungsgemäß einrastet, ist ein Klickgeräusch zu horen (Abb. 1).

i Der Griff lassst sich von der Haupteinheit losen, indem ein Werkzeug (z. B. ein Schraubendreher) in die Öffnung an der Rückseite der Haupteinheit eingeführt und gleichzeitig der Griff mit Kraft nach oben gezogen wird (siehe „7 Demontage" auf Seite 34).

3 Akku laden

WARNING!

Verletzungsgefahr durch elektrischen Strom!

Das Gerät ausschließlich mit dem mitgelieferten Adapter laden (Modell CZH024310080EuwQ).

Ladestation auf eine ebene Oberfläche stellen.
Adapter an der Ladestation und an der Steckdose anschließen (Abb. 2).
Haupteinheit auf die Ladestation setzen (Abb. 2).
Die Sprachansage „Start charging" weist daraufhin, dass der Ladevorgang gestartet wurde.
i Gerat vor dem ersten Gebrauch vollständig laden (d. h. zu 100%).
Sobald „100 %" auf der Anzeige erscheint (Abb. 2), ist der Ladevorgang abgeschlossen.
i Bei leerem Akku beträgt die Ladezeit ca. 3 Stunden.
i Nach einer vollständigen Aufladung und 1 Minute Inaktivitat wechselt das Gerät in den Ruhemodus.
i Wenn das Produkt über einen längeren Zeitaum durchgehend in Betrieb war, kuhl't es sich vor dem Ladevorgang ab, um die Lebensdauer des Akkus zu verlangern. Die Abkuhlzeit betragt ca. 1 Stunde.
i Den Akku mindestens alle drei Monate laden, um Schaden durch Tiefentladung zu vermeiden.

4 Betrieb

4.1 Frischwassertank füllen

HINWEIS

Sachschaden durch falsches Befüllen des Wassertanks!

Kein heißes oder kochendes Wasser in den Frischwassertank füssen. Ausschließlich kaltes oder warmes Leitungswasser (mit einer Höchsttemperatur von 40^ ) verwenden.

Keine schäumenden oder olhaltigen Reinigungsmittel verwenden. Vorzugsweise ein für elektrische Bodengeräte (d. h. Saugroboter oder Bodenwischgeräte) geeignetes Reinigungsmittel verwenden.

Reinigungsmittel nicht überdosieren. Nicht mehr als 3 bis 4 Tropfen Reinigungsmittel hinzugegeben. Für die korrekte Dosierung außer dem die Hinweise des Reinigungsmittelherstellers beachten. Tank nicht überfüllen.

Um zu überprüfen, ob ein Reinigungsmittel schäumt, das betreffende Reinigungsmittel ütteln und beobachten, ob sich Schaum bildet.

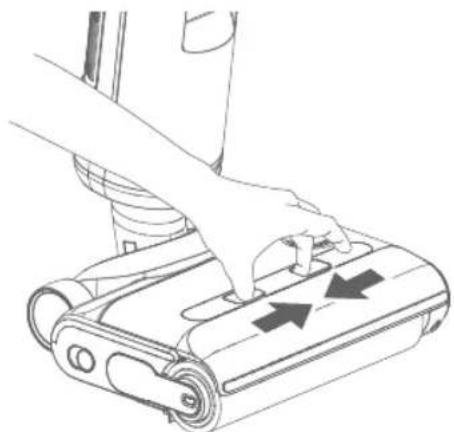

Frischwassertank lose (siehe Pfeil in der Abbildung).

Deckel des Frischwassertanks öffnen (Abb. 4).

Frischwassertank mit kaltem oder warmem Leitungswasser (maximal 40^ ) füllen.

i Optional eine Tropfen (1 bis 4) eines nicht schäumenden und nicht olhaltigen Reinigungsmittels in den Wassertank geben. Es wird empfohlen, für elektrische Bodengeräte (d. h. Saugroboter oder Bodenwischgeräte) geeignete Reinigungsmittel zu verwenden.

Deckel des Frischwassertanks schlieben.

Frischwassertank wieder fest in die zugehörige Konsole einsetzen (siehe Abbildung links). Ein Klickgeräusch auf beiden Seiten des Frischwassertanks weist auf einen erfolglichen Einbau hin.

i Bei hohem Kalkgehalt im Leitungswasser wird die Zugabe eines Entkalkers in den Wassertank empfohlen, um eine Verkalkung des Gerats zu vermeiden. Hinweise zur korrekten Dosierung des Entkalkers den Informationen des Entkalkerherstellers entnehmen.

4.2 Einsatzen

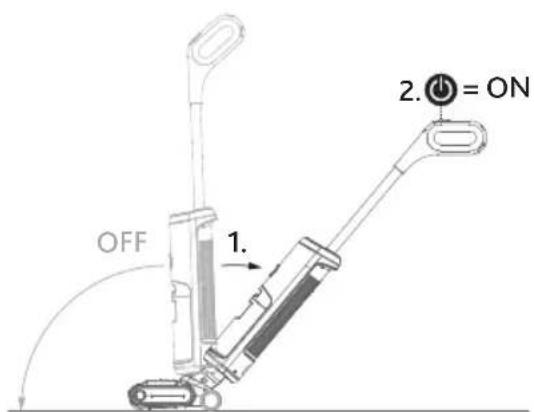

Gerät nach hinten neigen. Hierfür den Fuß vorsichtig auf die Düse stellen und den Stiel nach hinten neigen (siehe Abbildung links/1.).

Um das Gerät einzuschalten, kurz die EIN/AUS-Taste (2., "am Griff drücken.

i Der Motor pausiert, wenn das Gerät im Betrieb aufrecht stehen.

i Gerat nicht um mehr als 125^ neigen, um den Austritt von Wasser zu vermeiden.

i Wahrend das Gerät in Betrieb ist, darf es nicht angehoben, flach hingelegt oder zur Seite geneigt werden, um zu vermeiden, dass Wasser in den Motor zusückfließt.

4.3 Reinigungsmoduswahlen

i Das Gerat darf ausschlieblich zum Reinigen von versiegelten Hartboden (z. B. Steinboden, Fliesen und versiegelte Holzboden wie versiegeltes Parkett und Laminat) verwendet werden, die gegenüber der Feuchtigkeit des Gerats bestandig sind. Gerat nicht auf nicht-versiegelten Boden verwenden. Wir empfehlen,ihn zunachst an einer unauffälligen Stelle auszuprobieren und immer die Anweisungen des Bodenherstellers zu beachten.

Modusauswahl-Taste, (siehe Abbildung unten) am Griff drücken, um einen den jeweiligen Reinigungsanforderungen entsprechenden Modus auszuwahlen. Abhängig vom ausgewählten Modus wird über die Digitalanzeige (Abb. 8) eines der folgenden Symbole angezeigt.

Standardmodus: Für normale oder leichtere Verschmutzung. Eine gingere Wassermenge und Saugleistung kommt zur Anwendung.

Power-Modus: Für große Schmutzansammlungen. Eine größere Wassermenge und höhere Saugleistung kommt zur Anwendung.

Trockenmodus: Zur Wasseraufnahme. Zum Aufsagen von Wasserlachen oder verschütteten Flüssigkeiten und zur Regulierung der Feuchtigkeit auf dem Boden empfohlen. Es wird kein Wasser abgegeben. Das Gerät saugt ausschließlich.

i Uber die Modusauswahl-Taste, am Griff kann zwischen den Modi gewechselt werden.
i Bei besonderss hartnackigen Verunreinigungen den Power-Modus ( ) verwenden und das Gerat mehrfach über den verschmutzten Bereich bewegen, bis er sauber ist.
i Falls sich Wasserlachen auf dem Boden bilden, zum Aufsagen des Wassers den Trockenmodus (verwenden.

i Optimale Reinigungsergebnisse konnen durch gleichmäßiges Vor- und Zurückbewegen des Gerats erzielt werden. Das Gerät solle auf demselben Weg zurückbewegt werden, auf dem es vorwärtsbewegt wurde.

4.4 Sprachsagen aktivieren/deaktivieren und verstehen

Taste für die Sprachsteuerung an der Rückseite der Haupteinheit über einen Zeitraum von etwa 2 Sekunden drücken, um Sprachansagen zu deaktivieren. Das Gerät bestätigt, dass Sprachansagen deaktiviert wurden.

Taste für die Sprachsteuerung an der Rückseite der Hauptinheit über einen Zeitraum von etwa 2 Sekunden drücken, um Sprachansagen zu aktivieren. Das Gerät bestätigt, dass Sprachansagen aktiviert wurden.

In der folgenden Tabelle sind alle Sprachansagen, die das Gerät ausgegeben kann (immer in englisher Sprache), mit ihrer jeweiligen Bedeutung aufgeführrt:

Sprachansagen (in englisher Sprache)	Bedeutung
Power off Gerät wird ausgeschaltet.
Standard mode Gerät befindet sich im Standardmodus.
Suction mode Gerät befindet sich im Trockenmodus.
Turbo mode Gerät befindet sich im Power-Modus.
Clean water shortage, please fill in fresh water.	Frischwassertank ist leer. Mit Wasser auf-fullen.
Dirty water is full, please clean dirty water tank.	Schmutzwassertank ist voll. Entleeren.
Low power, please charge. Akku ist leer. Gerät laden.
Start charging, please fill in water to start self-cleaning.	Ladevorgang beginnt. Frischwassertank be-fullen und Selfstreinigung starten.(These Sprachansage wird unabhängig vom jeweiligen Fülstand im Frischwasser-tank ausgegeben.)
Start charging Ladevorgang beginnt.
Start self-cleaning Selbstreinigung wurde gestartet.
Low power, please charge to more than 10% to start self-cleaning.	Akkustand ist zu niedrig. Gerät auf mehr als 10% laden und Selfstreinigung starten.
Self-cleaning has been completed, to avoid odor, please clean the dirty water tank and air-dry the roller brush.	Selbstreinigung wurde abgeschlossen. Zur Vermeidung von Gerüchen den Schmutz-wassertank leeren und Reinigungsl rolle und Filter an der Luft trocknen halten.
Please use after install dirty water tank. Schmuttzwassertank ist nicht oder nicht korrekt angebracht. Einsetzen oder auf korrekten Einbau prüfen.
Roller brush is not installed, or the clean water tank is not installed well.	Reinigungsl rolle oder Frischwassertank sind nicht oder nicht korrekt eingesetzt. Reini-gungsrolle oder Frischwassertank korrekt einsetzen.
Please clean the roller brush. Reinigungsl rolle reinigen.
Charging abnormal, please use the matching charger.	Fehler beim Laden. Adapter überprüfen.
Battery abnormal Störung in Bezug auf Akku festgestellt.(www.vileda.com/support kontaktieren)
Voice assist on Sprachansagen sind aktiviert.
Voice assist off Sprachansagen sind deaktiviert.
Please put on charging base for self-cleaning. Gerät in die Ladestation einsetzen, um Selbstreinigung zu starten.
Self-cleaning finished Selbstreinigung ist abgeschlüssen.

DE

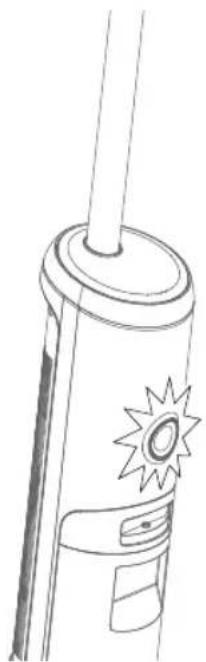

4.5 Bedeutung der Farben des LED-Rings

Der LED-Ring leuchtet in entsprechenden Farben, die folgende Zustände anzeigen:

Farbe Zustand/Bedeutung

Bunt Normale Rückmeldung des Geräts 3 Sekunden nach dem Einsatzalten

Blau Gerät ist in Betrieb (keine Fehlfunktionen)

Weiß Selfstreinigung wird ausgeführlt

Grün Ladevorgang wird ausgeführlt

Gelb Fehlfunktion Schmutzwassertank (entweder voll oder falsch eingebaut)

Rot Fehlfunktion (in Bezug auf Frischwassertank, Schmutzwassertank, Reinigungssrolle oder Reinigungssrollanabdeckung; siehe auch „8 Störungen begeben“ auf Seite 35)

5 Nachadem Gebrauch

WARNING!

Verletzungsgefahr durch elektrischen Strom!

Für die Reinigung der Ladestation oder die Durchführung von Wartungsarbeiten an der Ladestation den Adapter von der Ladestation trennen.

5.1 Selfstreinigung nach dem Gebrauch

i Das Gerät sollte nach jedem Gebrauch eine Selfstreinigung durchführten.

Gerät nach jedem Gebrauch wieder in die angeschlossene Ladestation einsetzen. Die Sprachansage „Start charging, please fill in water to start self-cleaning" wird ausgegeben. Dies geschieht unabhängig vom jeweiligen Wasserstand.

Schmutzwassertank leeren und wieder einsetzen (Abb. 11 bis Abb. 13).

Bei Bedarf den Frischwassertank fullen (Abb. 3 bis Abb. 5).

Wenn der Ladezustand des Akkus weniger als 10% betragt, das Gerät auf mindestens 10% laden halten.

Kurz die Selbstreinigungsstaste „ (Position 2 in der „Produktübersicht") offen am Griff drücken, um die Selbstreinigung zu starten.

Nun mit Abschnitt „5.2" bis „5.5" fortfahren.

i Die Funktion fur die Selbstreinigung kann nur verwendet werden, wenn der Ladezustand des Akkus ≥ 10% betragt. Wenn der Ladezustand unterhalb von 10% liegt, zunachst den Akku laden (wie unter „3 Akku laden" auf Seite 25 beschrieben).

i Das Gerät führt automatisch eine vollständige Selfstreinigung durch.
i Der Vorgang fur die Selbstreinigung nimmt etwas 60 Sekunden in Anspruch.
i Nach Abschluss der Selfstreinigung den Schmutzwassertank leeren und reinigen.
i For eine optimale Leistung und zur Vermeidung von Gerüchen die Tanks, den Filter und die Reinigungslolle nach jedem Gebrauch und auch nach der Selfstreinigung immer reinigen und vollständig trocknen halten.

5.2 Schmutzwassertank leeren und reinigen

Gerät über die EIN/AUS-Taste „ausschalten.

Schmutzwassertank am roten Griff (Position 7 in der „Produktübersicht") vom Gerät abziehen (Abb. 11).

Tankdeckel nach obenziehen (siehe Abbildung links) und das Schmutzwasser auf umweltfreundliche Weise entsorgen.

Schmutzwassertank gründlich mit sauberem Wasser spulen und zum Trocknen beiseitelegen.

Zum Entfernen grober Verunreinigungen kann das mit dem Gerät mitgelieferte Reinigungswerkzeug verwendet werden (Abb. 17).

DE

5.3 Tankdeckel und Filter reinigen

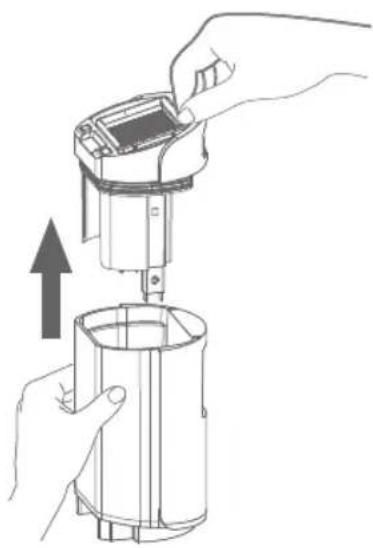

Deckel des Schmutzwassertanks abnehmer (siehe Abbildung links).

Filter aus dem Tankdeckelnehmen. Hierfür den Filter nach oben herausziehen (siehe Abbildung links).

Filter alle 6 Monate oder bei starken Verunreinigungen austauschen.

Siebfilter von den Lamellen schwenken (Abb. 16).

Siebfilter und Lamellen gründlich mit warmem Wasser spülen, um Verunreinigungen und große Partikel zu entfern.

i Der Filter kann von Hand gewaschen werden (Abb 16), er ist nicht spulmaschinenfest.

Tankdeckel (ohne Filter) von Hand reinigen, um Schmutzpartikel und große Verunreinigungen zu entfernen (Abb. 15).

i Wenn die Konsole des Schmutzwassertanks verunreinigt ist, diesen Bereich mit einem Tuch oder Schwamm sauber wischen.

i Zum Entfernen grober Verunreinigungen kann das mit dem Gerät mitgelieferte Reinigungswerkzeug verwendet werden (Abb. 17).

Alle Teile trocknen setzen, bevor sie wieder zusammengebaut werden (Abb. 18).

5.4 Schmutzwassertank wieder zusammenbauen

Sicherstellen, dass alle Teile trocken sind.

Siebfilter zurück auf die Filterlamellen schwenken.

Filter wieder in den Tankdeckel einsetzen (Abb.20).

i Sicherstellen, dass das Sieb nach unten zeigt.
i Der Schmutzwassertank kann nur bei korrekt angebrachten Filter eingesetzt werden.

Tankdeckel fest in den Schmutzwassertank einsetzen (Abb. 21).

i Der Schmutzwassertank kann nur bei vollständig eingesetztem Tankdeckel eingesetzt werden.

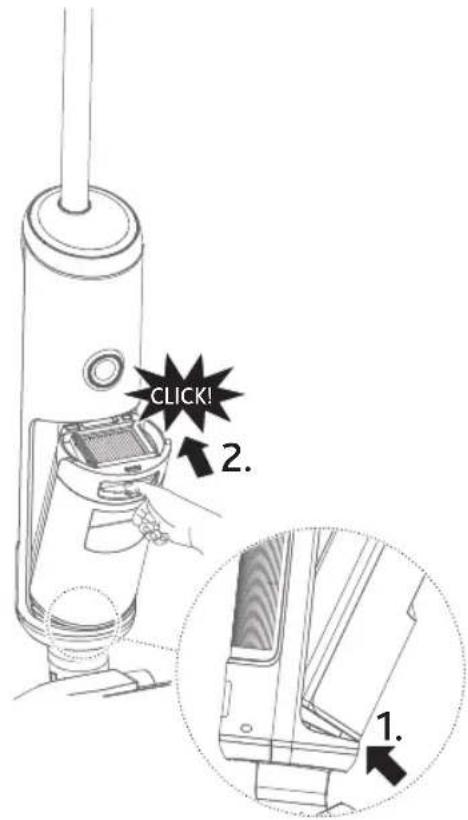

Zusammengebauten Schmutzwassertank wie folgt wieder in die Haupteinheit einsetzen: Schmutzwassertank unter einsetzen (siehe Abbildung links/1.). Schmutzwassertank neigen und in das Gerät drücken (siehe Abbildung links/2.).

Ein Klickgeräusch weist auf einen ordnungsgemäßen Einbau hin.

5.5 Duse und Reinigungslreinigen

Gerät über die EIN/AUS-Taste „ausschalten.

Frischwassertank entnahmen (siehe Abb. 3).

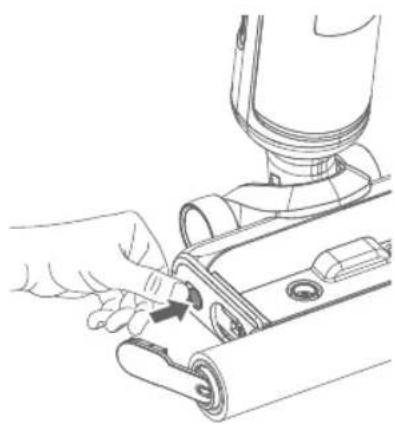

Knopf zur Rollentriebelung drücken (Position 14 in der „Produktübersicht" und siehe Abbildung links). Der Griff, der die Reinigungsl Rolle hält, springt hereus.

Am Griff (Position 13 in der „Produktübersicht")ziehen, um die Reinigungsl Rolle herauszunehmen.

Düse mithilfe des Reinigungswerkzeugs (Position 16 in der „Produktübersicht”), das mit dem Gerät mitgeliefert wurde, reinigen (Abb. 19).

Haarmesser (Position 18 in der „Produktübersicht“) vom Reinigungswerkzeug latenten. Hierfür auf die Haarmesser-Entriebung (Position 17 in der „Produktübersicht“) drücken und das Haarmesser Herausziehen (siehe Abbildung links).

Haarmesser zum Entfernen von verhedderten Haaren oder Rückständen verwenden (siehe Abbildung links).

Reinigungsl Rolle mit sauberem Wasser abspullen oder eine grundliche Reinigung von Hand vornehmen.

Die Reinigungsl Rolle ist nicht spulmaschinenfest.

Die Reinigungslolle alle 6 Monate oder bei starken Verunreinigungen/Schaden austauschen.

Alle Teile trocknen setzen, bevor sie wieder zusammengebaut werden.

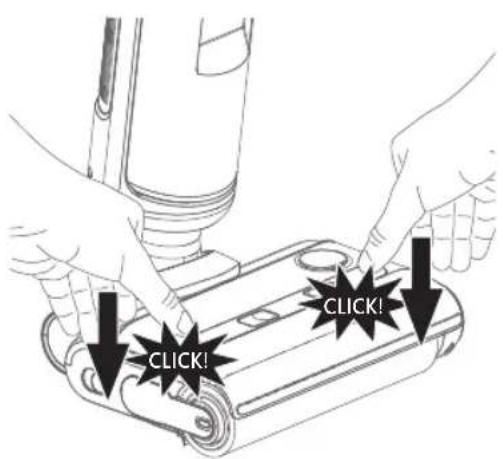

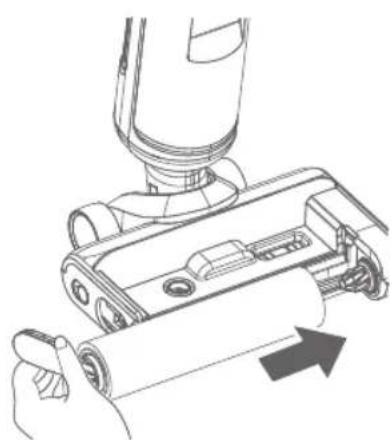

Wenn die Teile vollständig getrocknet ist, Reinigungsl Rolle wieder in die zugehörige Konsole einsetzen (siehe Abbildung links).

Hierfür den Griff der Reinigungslolle einrasten setzen. Ein Klickgeräusch weist auf einen ordnungsgemänen Einbau hin.

Frischwassertank wieder einsetzen (siehe Abb. 5). Ein Klickgeräusch auf beiden Seiten weist auf einen ordnungsgemäßen Einbau hin.

6 Lagerung

HINWEIS

Sachschäden durch fehlende Entleerung und Reinigung!

Vor der Lagerung sicherstellen, dass die Tanks entleert und gereinigt wurden. Vor der Lagerung sicherstellen, dass die Reinigungsl Rolle und der Filter vollständig getrocknet sind.

HINWEIS

Sachschäden durch unsachgerechte Lagerung!

Das abgestellte Gerät kann Wasser- und Feuchtigkeitsrückstande enthalten.

Gerät stets an einem trockenen Ort aufbewahren.

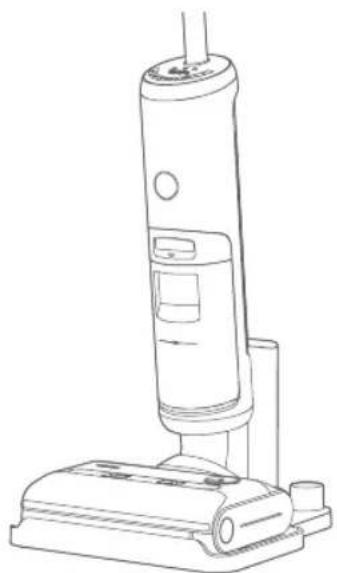

Gerät immer in der Ladestation aufbewahren, um Schäden an empfindlichen Böden zu vermeiden. Gerät nicht auf nicht-vertegelten Böden abstellen.

Gerat bei der Lagerung nicht direktem Sonnenlicht aussetzen. Empfohlener Temperaturbereich: 4 bis 40^

Gerät nicht in Umgebungen mit Frostgefahr lagern. Frost beschädigt die Komponenten und führt zu einem Erlöschen der Garantie.

7 Demontage

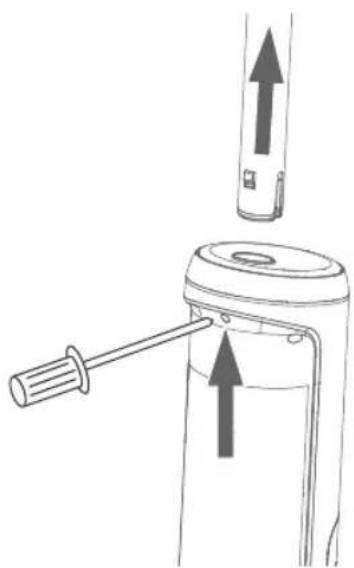

Falls das Produkt transportiert werden muss, zunachst den Griff abmontieren:

Dafür die Feder mithilfe eines Werkzeugs, z. B. mit einem Schraubendreher (siehe Abbildung), * lösen und anschließend den Griff mit Kraft nach obenziehen.

8 Störungen beheben

Problem Mögliche Ursache Mögliche		Lösung
Gerät faktio-niert nicht	Akku ist nicht aus-reichend geladen	Gerät in der zugehörigen Ladestation laden (siehe Be-schreibung unter „3 Akku laden" auf Seite 25).
	Düse oder Reinigung-s Rolle ist verschmutzt	Blockierungen entfernen und/oder Reinigungsl Rolle reinigen (siehe Beschreibung unter „5.5 Düse und Reinigungslrolle reinigen" auf Seite 33).
	Schmutzwassertank ist voll oder wurde nach dem Reinigen/Entlee- ren nicht ordnungsge-mäß wieder eingesetzt	Schmutzwassertank entleeren und wieder ordnungs-gemäß einsetzen (siehe Beschreibung unter „5.4 Schmutzwassertank wieder zusammenbauen" auf Seite 32).Ein Klickgeräusch weist auf einen ordnungsgemäßen Einbau hin „,Darf nicht leuchten).
	Griff nicht befestigt Über	erprüfen, ob der Griff ordnungsgemäß eingebaut ist, und/oder erneut einbauen (siehe Beschreibung unter „2 Montage" auf Seite 25).
Gerätlädt nicht	Akku-Temperatur zu hoch	Bis zu eine Stunde warten. Das Gerät sollte den Lade-vorgang wieder aufnehmen.
	Ladestation oder zuge-höriger Adapter nicht korrekt eingesteckt	Sicherstellen, dass die Komponenten korrekt ein-gesteckt sind.
Mangelnde Saugleistung	Schmutzwassertank ist voll und muss entleert werden	Schmutzwassertank entleeren (siehe Beschreibung unter „5.2 Schmutzwassertank leeren und reinigen" auf Seite 31).
	Saugkanal in der Düse durch Schmutz ver-stopft	Düse reinigen (siehe Beschreibung unter „5.5 Düse und Reinigungslrolle reinigen" auf Seite 33).
	Filter durch Schmutz verstopft	Filter reinigen (siehe Beschreibung unter „5.3 Tank-deckel und Filter reinigen" auf Seite 31).Falls der Filter nach der Reinigung weiterhin verstopft ist oder falls er beschädigt ist, Filter austauschen (sie-he „9 Zubehör und Einsatzteile" auf Seite 37).
Ungewöhnliche Gerausche bei laufendem Motor	Saugkanal in der Düse durch Schmutz ver-stopft	Düse reinigen (siehe Beschreibung unter „5.5 Düse und Reinigungslrolle reinigen" auf Seite 33).

DE

Problem Mögliche Ursache Mögliche Lösung
Reduziertes Sprühen oder kein Sprühen	Frischwassertank mölicherweise leer	Frischwassertank füllen (siehe Beschreibung unter „4.1 Frischwassertank füllen" auf Seite 26).
	Frischwassertank nicht wieder ordnungsgemei eingesetzt	Frischwassertank wieder ordnungsgemäß einsetzen (siehe Beschreibung unter „4.1 Frischwassertank füllen" auf Seite 26).
	Gerätinnen mölicherweise durch Verunreinigungen verstopft	Düse reinigen (siehe Beschreibung unter „5.5 Düse und Reinigungsl rolle reinigen" auf Seite 33).
	Dusenöffnungen mölicherweise durch Verunreinigungen verstopft	Düse reinigen (siehe Beschreibung unter „5.5 Düse und Reinigungsl rolle reinigen" auf Seite 33).Wenn das Problem weiterhin besteht, wird die Ver-wendung von destilliertem Wasser oder die Zugabe von Entkaler zur Reinigungslösung empfohlen.
Beim Ge- brauch verbleiben Wasserpfützen auf dem Boden	Ungeeigneter Reini-gungsmodus ausge-wählt	Trockenmodus auswahlen (siehe Beschreibung unter „4.3 Reinigungsmodus wahren" auf Seite 27).
	Gummielement erodiert	Gummielement durch ein neues ersetzen. Kunden-dienst über www.vileda.com/support kontaktieren.
Reinigung-s rolle dreht sich nicht	Blockierung hat einen Stopp der Reinigung-s rolle verursacht	Blockierungen beseitigen (siehe Beschreibung unter „5.5 Düse und Reinigungsl rolle reinigen" auf Seite 33).
	Frischwassertank nicht wieder ordnungsgemei eingesetzt	Frischwassertank wieder ordnungsgemäß einsetzen (siehe Beschreibung unter „4.1 Frischwassertank füllen" auf Seite 26).
	Reinigungsl rolle wurde nach Reinigung/Aus-tausch nicht wieder ordnungsgemäß ein- gesetzrt	Reinigungsl rolle ordnungsgemäß wieder einsetzen (siehe Beschreibung unter „5.5 Düse und Reinigungsl rolle reinigen" auf Seite 33).
Bei der Self-st-reinigung ge-langt Wasser auf den Boden	Schmutzwassertank wurde vor der Self-st-reinigung nicht geleert	Schmutzwassertank leeren und reinigen (siehe Be-schreibung unter „5.2 Schmutzwassertank leeren und reinigen" auf Seite 31).
Selbstreini-gung faktio-niert nicht	Geringer Ladezustand des Akkus (unter 10 %)	Laden (siehe Beschreibung unter „3 Akku laden" auf Seite 25).
	Reinigungsl rolle klemmt	Reinigungsl rolle ordnungsgemäß reinigen und wieder einsetzen (siehe Beschreibung unter „5.5 Düse und Reinigungsl rolle reinigen" auf Seite 33).
	Saugkanal in der Düse durch Schmutz ver-stopft	Düse reinigen (siehe Beschreibung unter „5.5 Düse und Reinigungsl rolle reinigen" auf Seite 33).
Problem Mögliche Ursache Mögliche		Lösung
Wasseraustritt	Schäumendes Reinigungsmittel wurde verwendet	Stattdessen nicht schäumendes Reinigungsmittel verwenden.
	Schmutzwassertank ist voll und muss entleert werden	Schmutzwassertank entleeren (siehe Beschreibung unter „5.2 Schmutzwassertank leeren und reinigen" auf Seite 31).
	Schmutzwassertank nicht wieder ordnungs-gemäß eingesetzt	Schmutzwassertank wieder einsetzen (siehe Beschreibung unter „5.4 Schmutzwassertank wieder zusammen" auf Seite 32).
	Frischwassertank nicht wieder ordnungs-gemäß eingesetzt	Frischwassertank wieder einsetzen (siehe Beschreibung unter „4.1 Frischwassertank füllen" auf Seite 26).
Sprachansagen werden nicht ausgegeben	Sprachansagen sind deaktiviert	Sprachansagen aktivieren (siehe Beschreibung unter „4.4 Sprachansagen aktivieren/deaktivieren und verstehen" auf Seite 28).
Sprachansage „Battery ab-normal"	Störung in Bezug auf Akku festgestellt	Kontakt aufnehmen: www.vileda.com/support
„” wird angezeigt	Mittels Sprachansage sollte eine Empfehlung gegeben werden	Sprachansage empfeht eine Maßnahme: Gemäß Empfehlung der Sprachansage vorgehen (siehe „4.4 Sprachansagen aktivieren/deaktivieren und verstehen" auf Seite 28).
		Keine Sprachansagen: Sprachansagen aktivieren (siehe Beschreibung unter „4.4 Sprachansagen aktivieren/deaktivieren und verstehen" auf Seite 28).

i Wenn die oben aufgeführten Maßnahmen nicht zur Behebung des Problems führen, unsere Website (www.vileda.com/support) aufrufen, um weitere Empfehlungen zu erhalten.

9 Zubehr und Ersatzteile

WARNING

Verletzungsgefahr durch falsches Zubehör oder falsche Ersatzteile!

Die Verwendung von falschem oder defektem Zubehör oder falschen oder defekten Ersatzteilen kann gefährlich sein und eine Beschädigung, Funktionstörungen oder einen Totalausfall des Geräts zur Folge haben.

Ausschließlich Originalzubehör bzw. Originalersatzteile des Herstellers verwenden.

Filter und Reinigungsl Rolle regelmäg austauschen (alle 6 Monate oder bei starken Verunreinigungen). Zubehor ausschlieblich von einem autorisierten Fachhändler oder direkt vom Hersteller (www.vileda.com) beziehen.

i Falls Sie weitere Ersatzteile benötigen, erhmen Sie Kontakt mit unseren Kundendienst auf (siehe Seite 1).

i Bei Verwendung nicht genehmigter Ersatzteile erlischt die Herstellergarantie.

10 Technische Daten

Adapter
Modell CZH024310080EuwQ
Eingangsspannung 100 – 240 V
Eingangsfrequency (AC) 50/60 Hz
Ausgangsspannung (ohne Last) 31 – 32,5 V DC
Ausgangsstrom 750 – 900 mA
Ausgangsleistung 24,8 W
Durchschnittliche Effizienz im Betrieb 86,32 %
Durchschnittliche Effizienz bei 25 % Last 85 %
Leistungsaufnahme ohne Last ≤ 0,1 W
IP-Code IP20
Schutzart II (isoliert)
Leistungsdaten
Betriebsdauer (bei vollständiger Ladung) ≤ 30 min
Walzenumdrehungen pro Minute	550 ± 10 % U/min
Füllmenge
Frischwassertank	450 ml
Schmutzwassertank	500 ml
Abmessungen
Gewicht (ohne Wasser)	3,8 kg
Länge	28,5 cm
Breite	27,5 cm
Höhe	110,5 cm
Emissionen
Lärm	≤ 78 dB

i De borstelrol is nicht wasbaar in de wasmachine.

10 Technische gegevens

DE Vileda GmbH Im Technologiepark 19 69469 Weinheim

www.vileda.de

FHP Export GmbH
69448 Weinheim
Distributor:

AT

AT VOG AG
Bäckermuhlweg 44
4030 Linz

CH

Promena AG 4133 Pratteln 1

Im Technologiepark 19

69469 Weinheim

Model: 2769-01

09913-168-324-23

22.10.2024, Revision 1.2
