TECHNISCHE DATEN

Artikelnummer 10026906, 10026907
Maximal zulässiges Gesamtkörpergewicht	Bis zu 45 kg

SICHERHEITSHINWEISE

Hinweise zur Alters- und Gewichtsbeschränkung

Die Schaukel eignet sich für Kinder im Alter von 3-8 Jahren. Die Schaukel ist nicht für Kinder unter 3 Jahren geeignet, da sie sich an Kleinteilen oder den langen Seilen verletzen könnten. Die Schaukel eignet sich nicht für Erwachsene oder Kinder mit einem Gewicht von mehr als 45 kg.

Allgemeine Hinweise

• Es darf immer nur ein Kind gleichzeitig auf der Schaukel sitzen.
  • Die Schaukel ist für den Außenbereich konzipiert.
• Überprüfen Sie vor jeder Benutzung alle Muttern, Schrauben und Anschlussteile auf festen Sitz und ziehen Sie sie nach, wenn nötig.
• Überprüfen Sie vor jeder Benutzung alle Abdeckungen für Schrauben und scharfe Kanten und ersetzen Sie sie, falls nötig.
• Ölen Sie regelmäßig alle beweglichen Metallteile.
• Überprüfen Sie regelmäßig den Schaukelsitz, die Seile und alle anderen Teile auf Verschleiß. Falls nötig, ersetzen Sie die Teile nach Anweisung des Herstellers.
• Überprüfen Sie die Schaukel in regelmäßigen Abständen vorsorglich auf Anzeichen für Verschleiß und Schäden.

Hinweise zu Standort

• Stellen Sie die Schaukel auf einen flachen, ebenen Untergrund und halten Sie um die Schaukel mindestens 2 Meter Abstand zu Zäunen, Garagen, Häusern, Mauern, herunterhängenden Ästen oder elektrischen Kabeln.
• Aus Sicherheitsgründen muss die Schaukel im Boden verankert werden. Verankern Sie die Schaukel bündig am oder im Boden, damit Keiner über die Verankerung stolpert.
• Achten Sie darauf, dass ihr Kind nicht der Sonne zugewandt schaukelt, um Augenschäden durch direktes Sonnenlicht zu vermieden.
• Um sich den Aufbau zu erleichtern, ziehen Sie alle Zubehörteile zunächst nur handfest an. Ziehen Sie die Teile erst fest, wenn Sie den Aufbau beendet haben.
• Stellen Sie die Schaukel nicht auf einen betonierten, asphaltierten oder harten Untergrund.

Hinweise zur Benutzung

• Achten Sie darauf, dass Kinder nicht im Stehen schaukeln.
• Achten Sie darauf, dass Kinder nicht von der Schaukel steigen, solange sie sich noch bewegt.
• Verdrehen Sie die Schwingseile nicht und wickeln Sie sie nicht um die obere Stange.
• Achten Sie darauf, dass Kinder beim Schaukeln keine weite, offene Kleidung oder Kapuzenshirts anhaben, damit sie sich mit der Kleidung nicht in der Schaukel verfangen.
• Achten Sie darauf, dass Kinder nicht auf der Schaukel herumklettern.
• Achten Sie darauf, dass andere Kinder nicht in der Nähe der Schaukel spielen, solange sie benutzt wird.

Hinweise zu Aufbau und Wartung

• Um Verletzungen zu vermieden, halten Sie sich genau an die hier beschriebenen Hinweise zum Aufbau und zur Wartung.
• Verpackungsmaterialien sind kein Spielzeug. Entsorgen Sie alle Verpackungsmaterialien umgehend und achten Sie darauf, dass Sie nicht in die Hände von Kindern gelangen.
  • Die Schaukel darf nur von Erwachsenen zusammengebaut werden.
• Unter Aufsicht eines Erwachsenen darf die Wartung auch von Kindern durchgeführt werden.
• Das Gerät ist nur für private Haushalte ausgelegt.
• Sobald die Schaukel komplett zusammengebaut ist überprüfen Sie sie vor der Benutzung noch einmal sorgfältig. Falls Sie problematische Stellen oder Schäden entdecken, achten Sie darauf, dass niemand die Schaukel benutzt, bis sie wieder einsatzfähig ist.

BENÖTIGTE WERKZEUGE

Hammer Messband Inbusschlüssel		(enthalten)	Schlüssel (enthalten)
Schraubenzieher

Schraubenzieher

LIEFERUMFANG

Diese Teile benötigen Sie für den Rahmen (PCS = Stück):

A1		Oberrohr links	1 PCS
A2		Langes Oberrohr	1 PCS
A3		Beinoberteil	4 PCS
A5		Beinunterteil	4 PCS
A6		Querstrebe	2 PCS

Diese Zubehörteile benötigen zum Zusammenbau des Rahmens (PCS = Stück):

B1		Schraube 5/16“* 63 mm	14 PCS
B2		Schraube 5/16“* 63 mm	4 PCS
B3	[YH06]	Mutter 5/16“	18 PCS
B4		Plastikkappe	18 PCS
B5	[WZYC]	Unterlegscheibe	32 PCS
B6	[DSAW]	Unterlegscheibe	4 PCS

Diese Teile benötigen Sie für die Wippe (PCS = Stück):

L1		Bügel	2PCS
L2		Sitzaufhängung	2 PCS
M1		Kappe (montiert)	2 PCS
M2		Kleines Lager (montiert)	2 PCS
M3		Großes Lager (montiert)	4 PCS
M4		Sitz	2 PCS
M5		Fußstütze	2 PCS

Diese Klammern benötigen Sie zum Zusammenbau der Wippe (PCS = Stück):

L4		Klemme	1 PCS
L5		Bügelschelle	1 PCS
L6		Unterlegscheibe	4 PCS
N3		Schraube 5/16“ * 25 mm	2 PCS
N8		Mutter 5/16“	2 PCS
N14		Plastikkappe	2 PCS

Diese Zubehörteile benötigen Sie zum Zusammenbau der Wippe (PCS = Stück):

N1		Bolzen 1/4“* 35 mm	4 PCS
N2		Bolzen 1/4“* 45 mm	2 PCS
N5		Schraube V6 ∅ 5*15	4 PCS
N6		Hakenschraube	2 PCS
N7		Federscheibe	4 PCS
N9		Unterlegscheibe	12 PCS
N11	[YOW8]	Mutter 1/4“	4 PCS
N12		Mutter	4 PCS

Diese Teile benötigen Sie für den Schaukelsitz (PCS = Stück):

J1		Ummantelte Kette	4 PCS
J3		Augenschraube & Zubehör	4 PCS
J4		Augenschraube (montiert)	4 PCS
K1		Schaukelsitz	2 PCS

Diese Zubehörteile benötigen Sie zum Zusammenbau des Schaukelsitzes (PCS = Stück):

J6	[0Y63]	Mutter 5/16"	8 PCS
J8	[723K]	Unterlegscheibe	8 PCS
J9	[AY8K]	Plastikkappe	8 PCS

MONTAGE

Wichtige Hinweise zur Montage

• Bauen Sie die Schaukel auf einem geraden, ebenen Untergrund auf und halten Sie um die Schaukel herum einen Abstand von 2 Metern zu Zäunen, herunterhängenden Ästen, Stromkabeln, Häusern oder anderen Objekten.
• Stellen Sie die Schaukel nicht auf Beton, Asphalt oder anderen harten Untergründen auf, damit sich die Kinder beim Herunterfallen nicht verletzen.
• Ziehen Sie die Muttern und Schrauben während der Montage nicht zu fest an. So vereinfachen Sie sich den Aufbau und können Anpassungen schneller vornehmen.
• Sobald Sie mit der Montage fertig sind, ziehen Sie erst alle Schrauben und Muttern fest, bevor Sie das Gerät zum ersten Mal benutzen.

So bauen Sie die Schaukel zusammen

A2 A3- A3- A5- A6 A5- A1 A3- A3- A5- A6 A5-

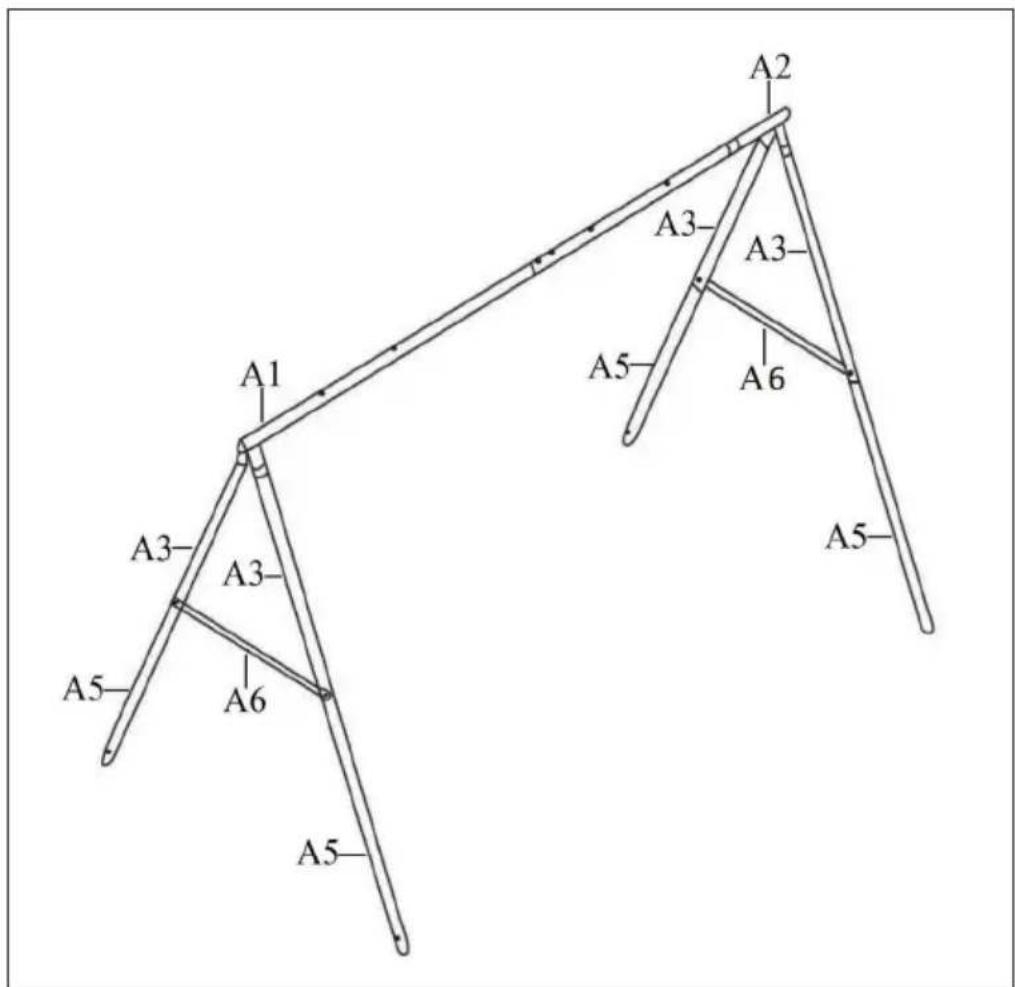

A1: Oberrohr links A2: Langes Oberrohr A3: Beinoberteil A5: Beinunterteil A6: Querstrebe

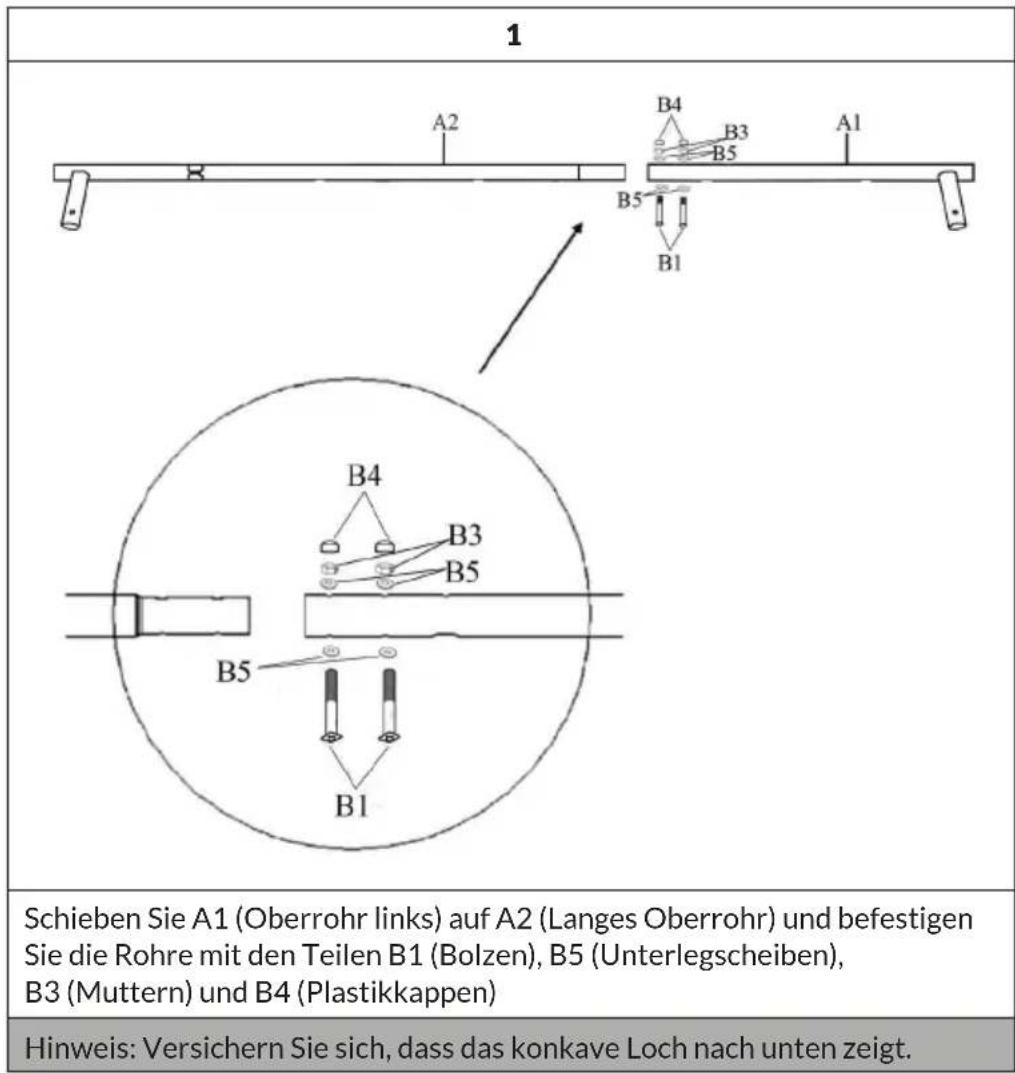

1 A2 B4 B3 A1 B5 B1 B4 B3 B5 B5 B1 Schieben Sie A1 (Oberrohr links) auf A2 (Langes Oberrohr) und befestigen Sie die Rohre mit den Teilen B1 (Bolzen), B5 (Unterlegscheiben), B3 (Muttern) und B4 (Plastikkappen) Hinweis: Versichern Sie sich, dass das konkave Loch nach unten zeigt.

2

Stecken Sie das kurze Ende von A3 (Beinoberteil) in den Sockel am Ende von A1 (Oberrohr links) und richten Sie die Löcher aneinander aus.

Benutzen Sie zur Befestigung die Teile B1 (Bolzen), B5 (Unterlegscheiben), B3 (Muttern) und B4 (Plastikkappen).

Befestigen Sie die anderen zwei Beinoberteile auf die gleiche Weise am Sockel auf der anderen Seite von A2 (Langes Oberrohr).

3 A3 B3 B4 B5 B5 B3 B5 B3 B1 B6 B2 A5 A6 B1 B5 B6 B2 A5 B3 B4 B5 B4 B3 B5 B3 B4 B4 B5 B3 B4 B5 B3 B5 B3 B4 B5 B3 B5 B3 B4 B5 B3 B5 B3 B4 B5 B3 B5 B3 B4 B5 B3 B5 B3 B4 B5 B3 B5 B3 B4 B5 B3 B5 B3 B4 B5 B3 B5 B3 B4

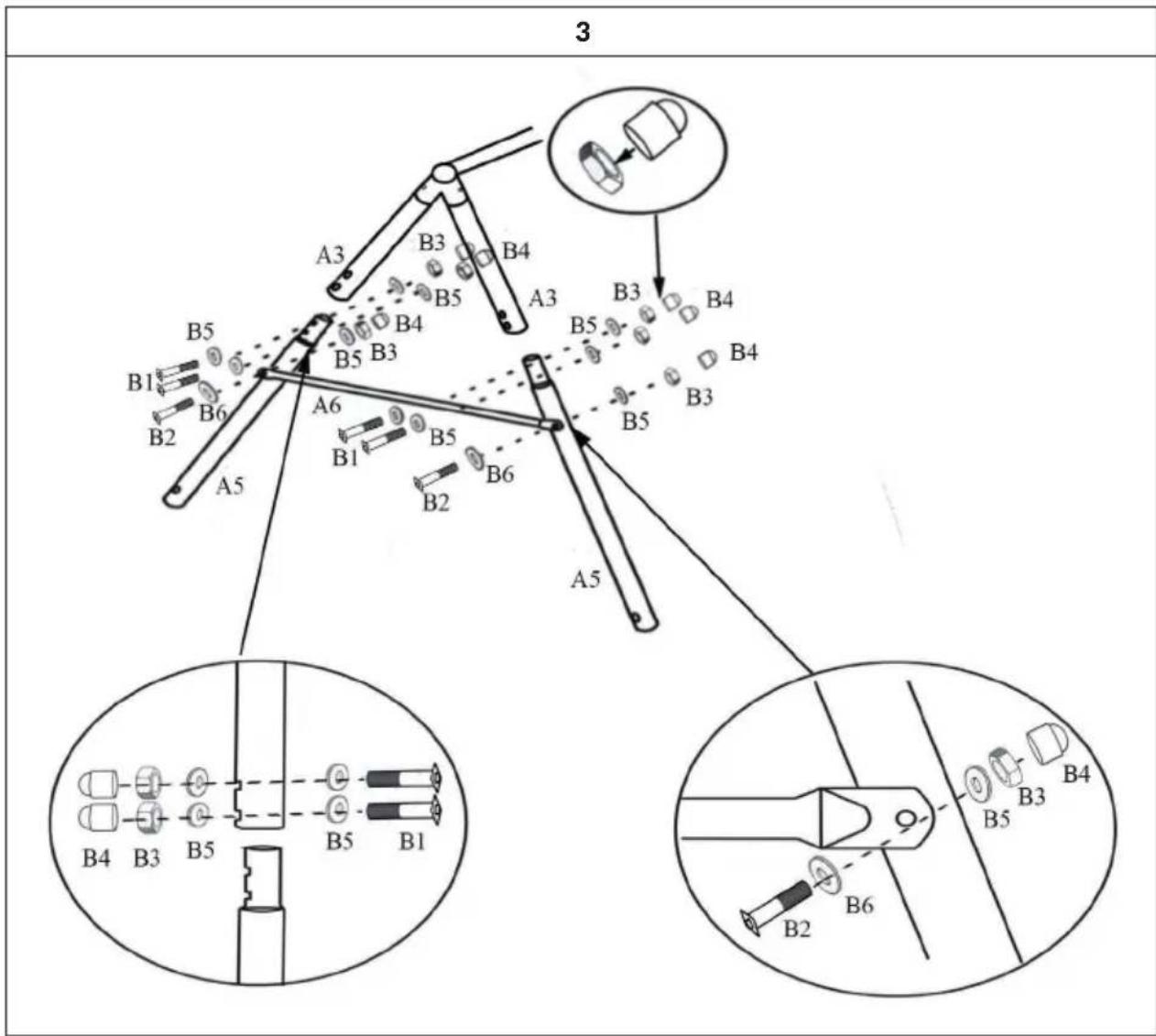

Stecken Sie das Ende von A3 (Beinoberteil) in den Sockel von A5 (Beinunterteil) und richten Sie die Löcher aneinander aus.

Benutzen Sie zur Befestigung die Teile B1 (Bolzen), B5 (Unterlegscheiben), B3 (Muttern) und B4 (Plastikkappen).

Schieben Sie A6 (Querstrebe) auf A5 (Beinunterteil) und befestigen Sie die Querstrebe mit den Teilen B2 (Bolzen), B6 (Federscheiben), B5 (Unterlegscheiben), B3 (Muttern) und B4 (Plastikkappen).

Wiederholen Sie die Schritte, um A3 (Beinoberteil), A5 (Beinunterteil) und A6 (Querstrebe) auf der anderen Seite von A2 (Langes Oberrohr) zu befestigen.

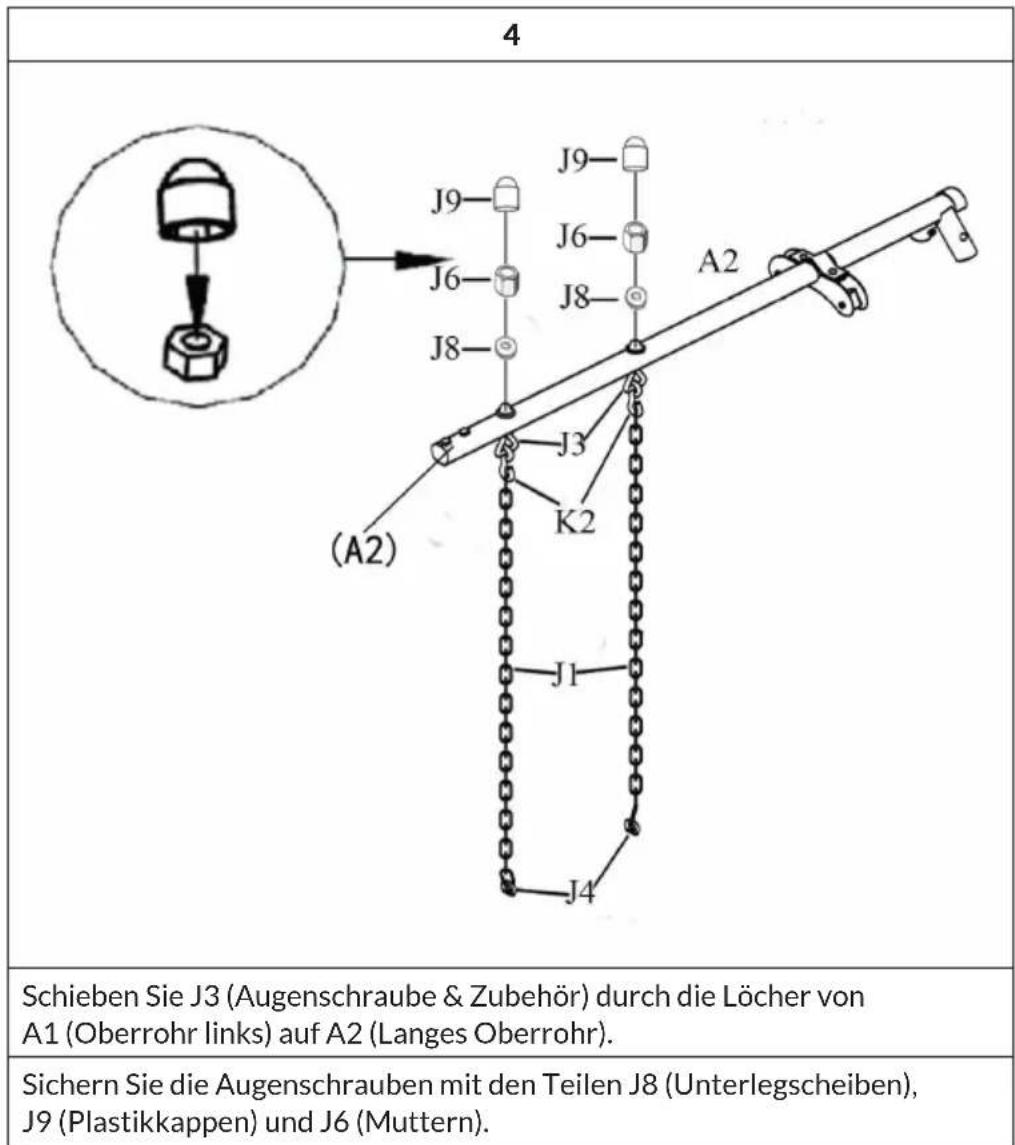

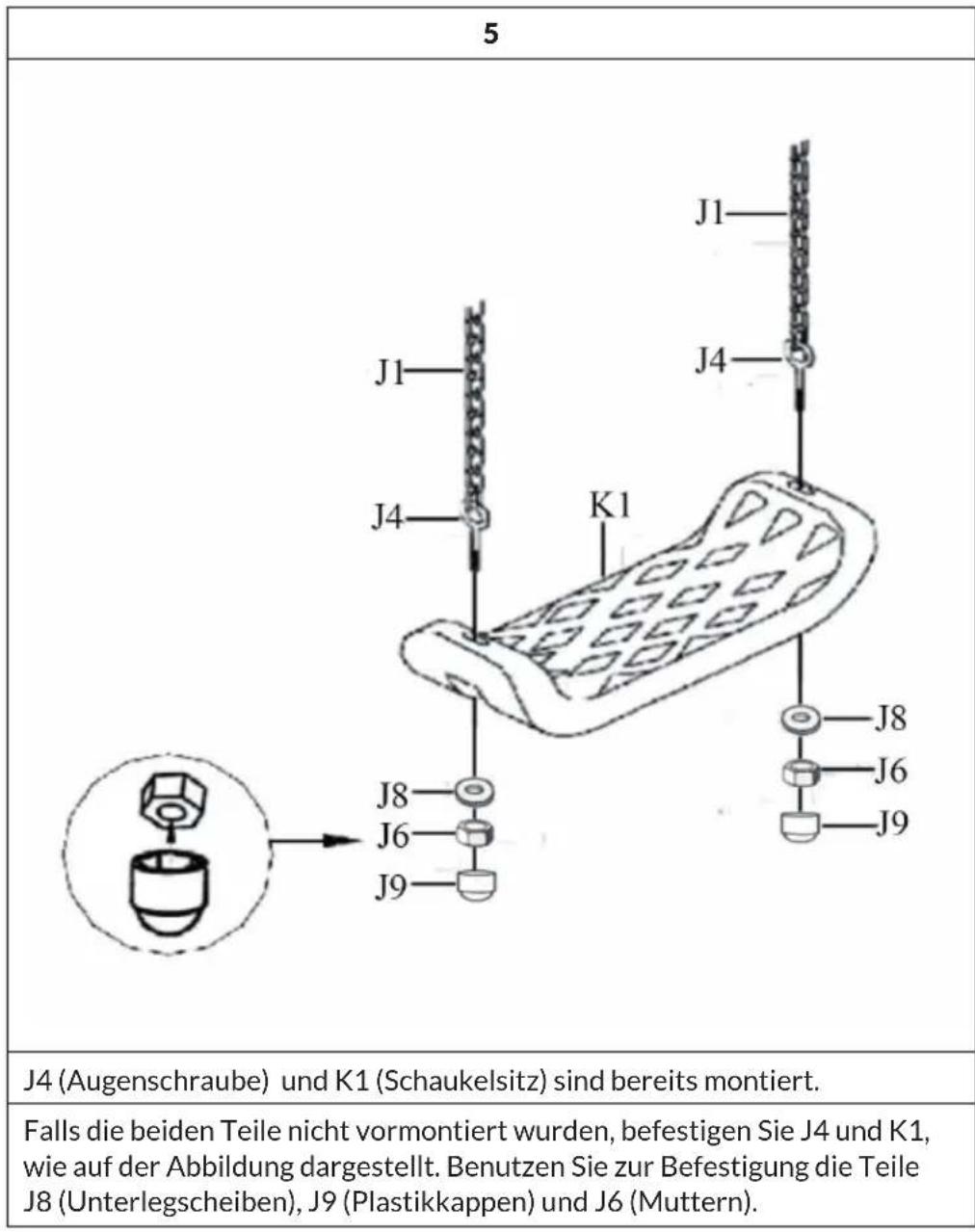

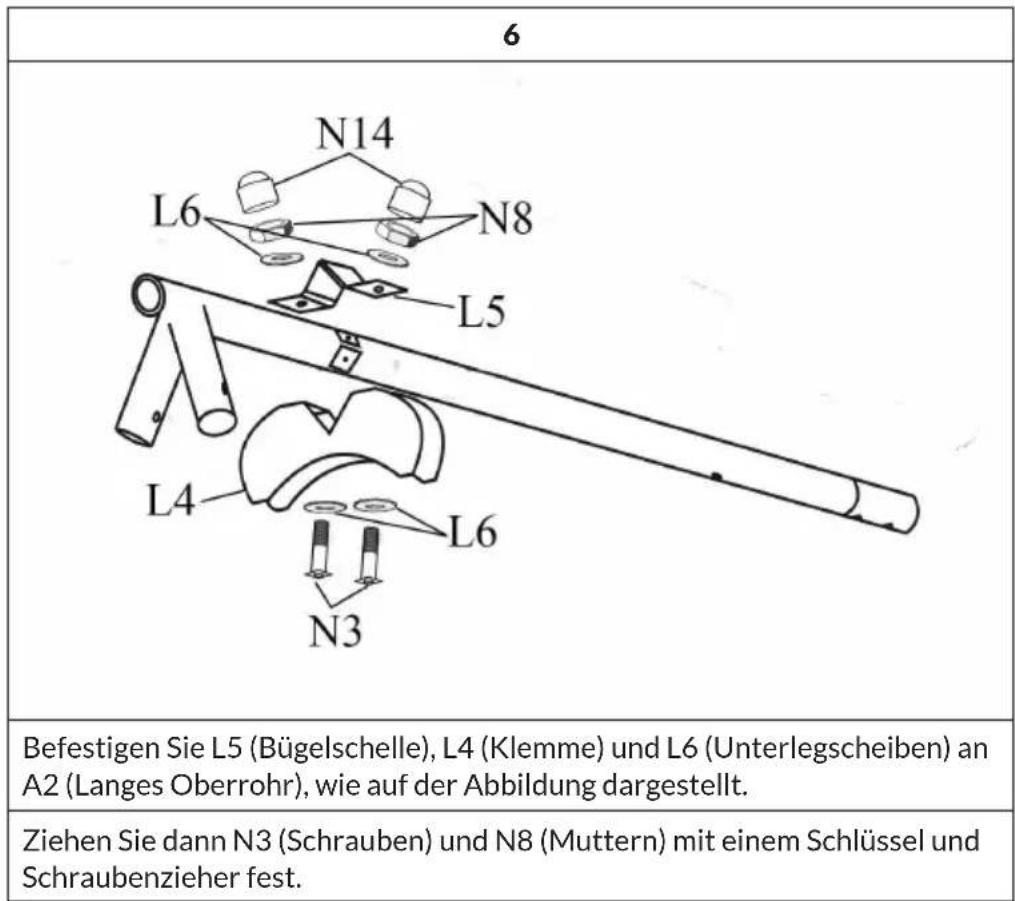

6 N14 L6 N8 L5 L4 L6 N3 Befestigen Sie L5 (Bügelschelle), L4 (Klemme) und L6 (Unterlegscheiben) an A2 (Langes Oberrohr), wie auf der Abbildung dargestellt. Ziehen Sie dann N3 (Schrauben) und N8 (Muttern) mit einem Schlüssel und Schraubenzieher fest.

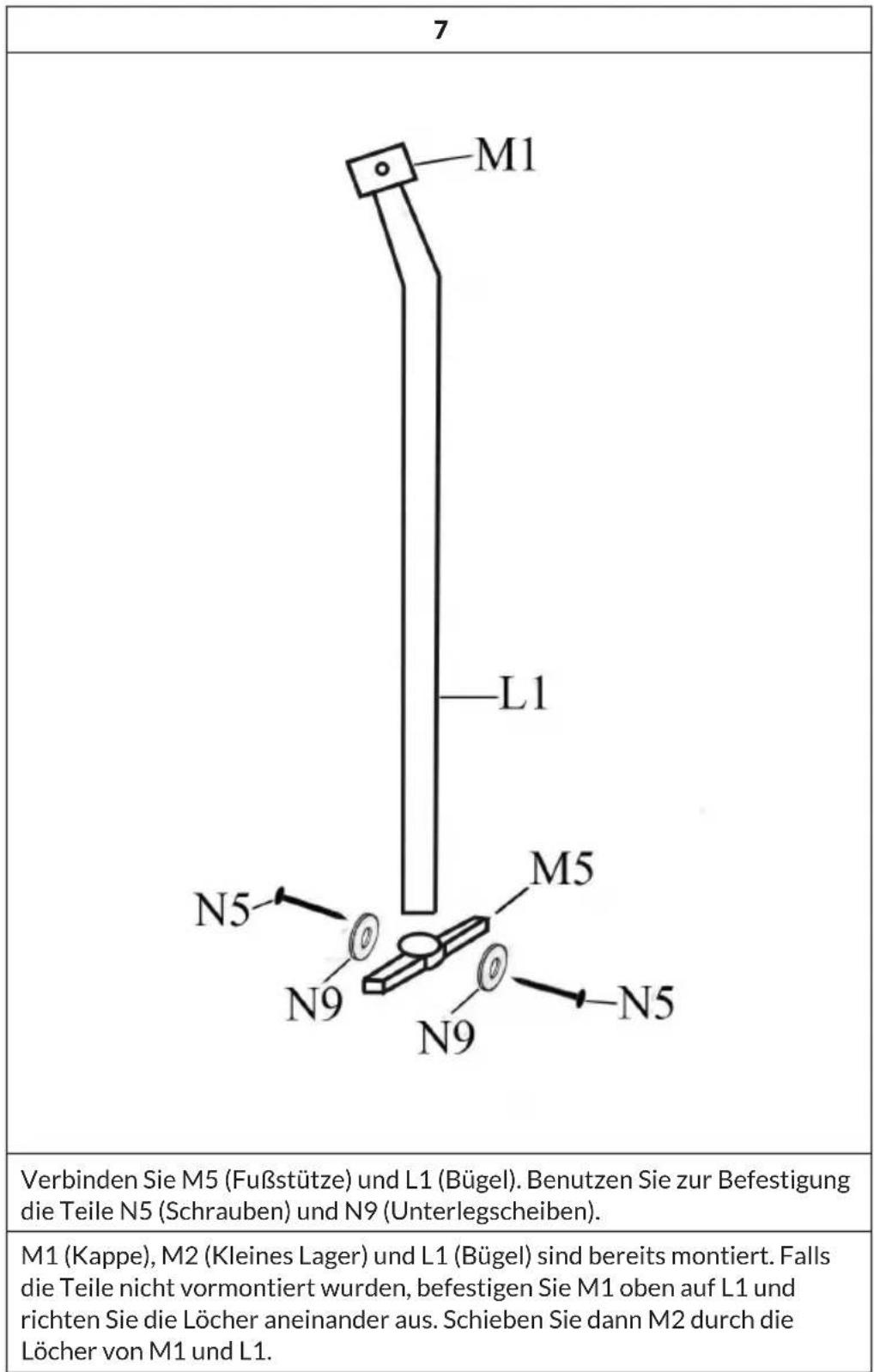

8 N7 N9 N11 L5 N7 N11 N9 N2 M1 L1 L1 Befestigen Sie L1 (Bügel) an L5 (Bügelschelle). Benutzen Sie zur Befestigung die Teile N2 (Bolzen), N7 (Federscheibe), N9 (Unterlegscheibe) und N11 (Muttern).

9 L1- L1- N9 N11 N7 N6 L2 M3 M3 M3 L2 N7 N11 N6 N9

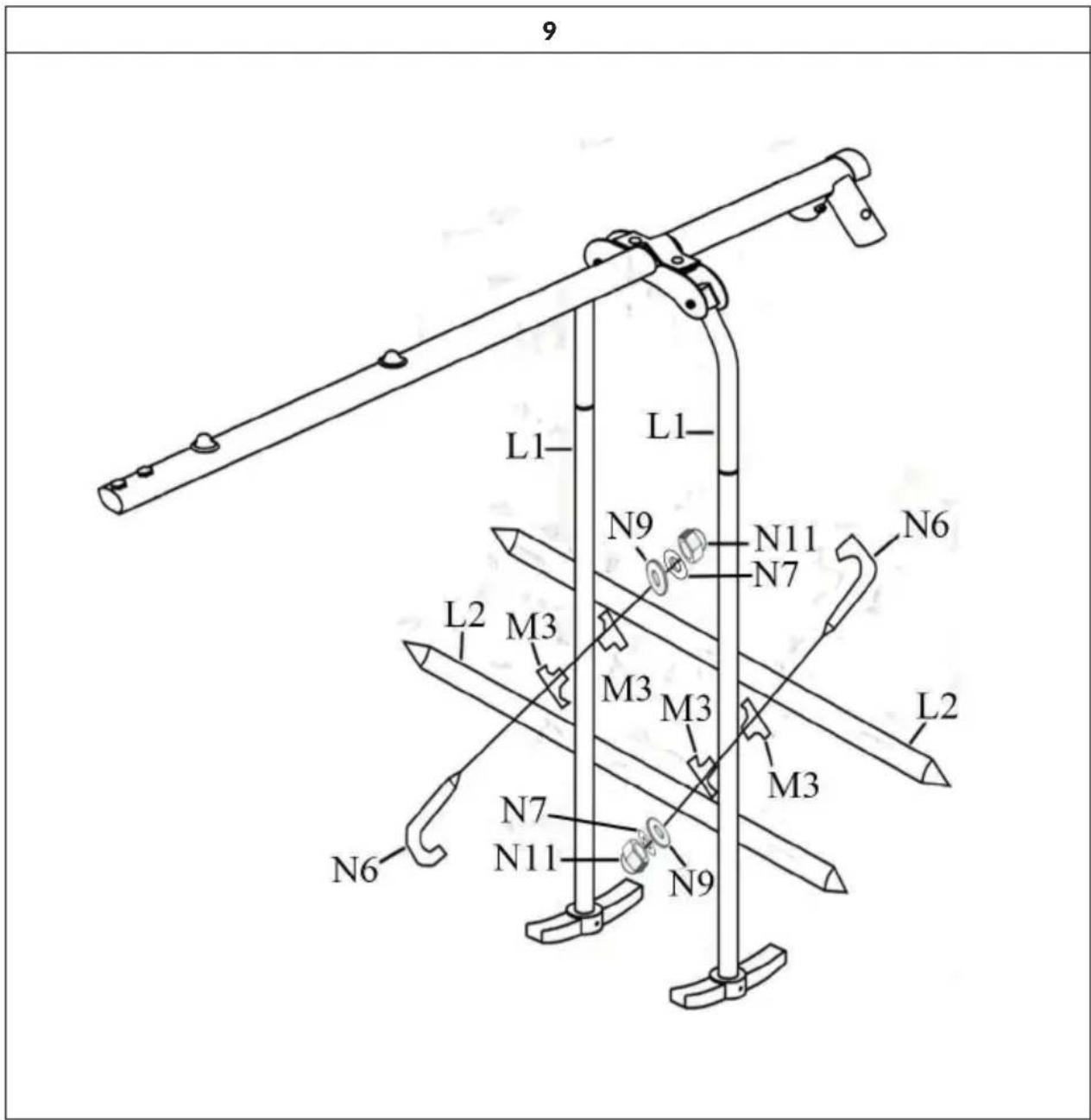

Stecken Sie 2x M3 (Großes Lager) in L1 (Bügel). Befestigen Sie dann L2 (Sitzaufhängung) an L1 (Bügel). Benutzen Sie zur Befestigung die Teile N6 (Hakenschraube), N9 (Unterlegscheiben), N7 (Federscheiben) und N11 (Muttern). Ziehen Sie die Teile aber noch nicht komplett fest!

Befestigen Sie die andere Sitzaufhängung auf gleiche Art am Bügel. Ziehen Sie erst dann alle Teile fest an.

10

N1 M4 N9 N12 L2 L2 N9 N12 N1 M4

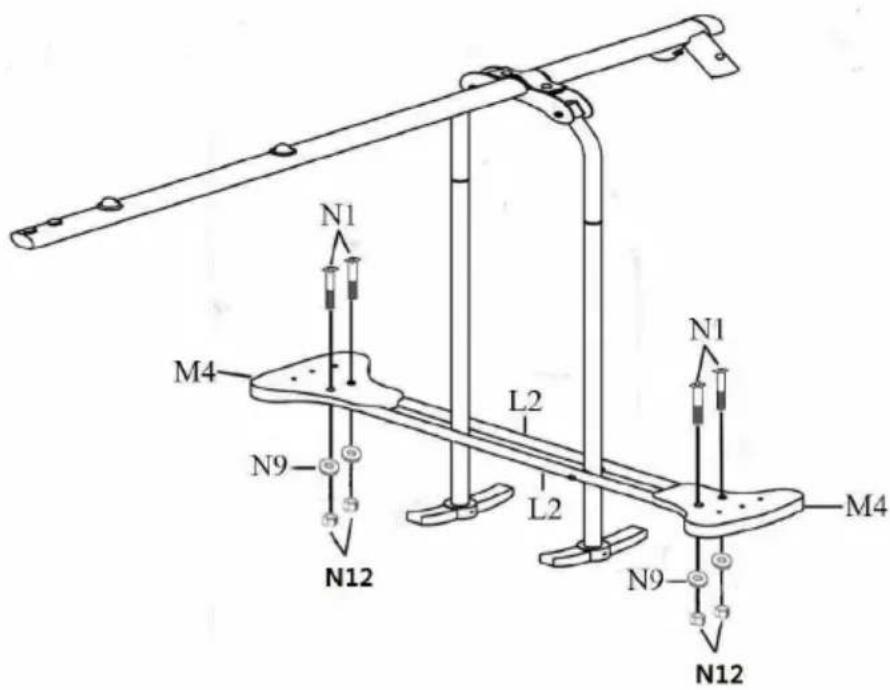

Befestigen Sie M4 (Sitz) mit N1 (Bolzen) an N2 (Sitzaufhängung).

Sichern Sie den Sitz mit den Teilen N1 (Bolzen), N9 (Unterlegscheiben) und N12 (Muttern).

VERANKERUNG

Optional können Sie die Schaukel mit Bodenankern (nicht im Lieferumfang enthalten) sichern. Der Vorteil einer Verankerung mit Bodenankern besteht darin, dass Sie das Spielgerät jederzeit verschieben oder an einem anderen Ort aufstellen können. Diese Art der Verankerung eignet sich besonders für harte Erdböden.

• Falls Sie die Schaukel in weichen Böden, z. B. Sand, verankern wollen, benutzen Sie dazu einen Spiralanker (nicht im Lieferumfang enthalten).
• Falls Sie die Schaukel dauerhaft sichern wollen, Verankern Sie sie in Beton. Stellen Sie in jeden Fall sicher, dass die Schaukel fest verankert ist, bevor Sie sie benutzen.

Hinweis: Die Beine sollten Sich nach der Verankerung nicht tiefer als 76 mm unter der Erde befinden, damit noch genug Platz zum Schwingen bleibt. Vergraben Sie die Anker und den Beton aber in jeden Fall, damit niemand darüber stolpert.

So verankern Sie die Schaukel mit Spiralankern

• Achten Sie darauf, dass die Schaukel auf einem Ebenen Untergrund steht.
• Drehen Sie den Spiralanker in den Untergrund, bis sich das gebogene Ende dicht über der Öffnung unten am Bein befindet.
• Führen Sie das gebogene Ende in die Öffnung ein und sichern Sie das Bein, indem Sie den Anker mit einem Hammer fest in den Boden schlagen.

So verankern Sie die Schaukel in Beton

Um die Sicherheit zu erhöhen empfehlen wir Ihnen die Schaukel, wenn möglich, in Beton zu verankern. Falls Sie die Schaukel auf losem Untergrund aufstellen, verankern Sie den Rahmen in jedem Fall in Beton (nicht im Lieferumfang enthalten). Befolgen Sie dazu die folgenden Schritte:

• Achten Sie darauf, dass Sie die Schaukel auf einem ebenen Untergrund aufstellen.
• Graben Sie an den Stellen, an denen Sie die Beine verankern wollen zylinderförmige Löcher in den Boden. Die Löcher sollten etwa 60 mm tief und 32 mm breit sein. Benutzen Sie eine Schaufel, um den unteren Teil des Loches zu erweitern, so dass der Bodendurchmesser des Lochs größer ist, als die obere Öffnung (siehe Abbildung). Bereiten Sie in der Mitte des Lochs ein 51 mm hohes Kies- oder Steinbett für die Beine der Schaukel (siehe Abbildung).
• Setzen Sie nun die Schaukelbeine in die Löcher und füllen Sie die Löcher mit etwa 20.5 kg Beton.

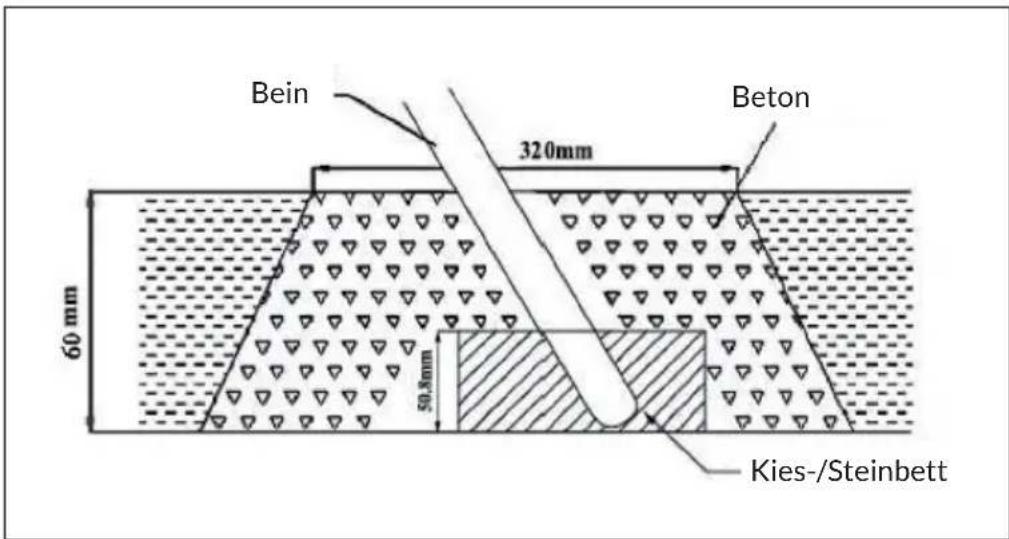

Bein 320mm Beton 60 mm 50.8mm Kies-/Steinbett

• Bedecken Sie den Beton mit Erde, damit sich später niemand daran verletzt.
• Lassen Sie den Beton 6-7 Tage lang gut durchtrocknen, bevor Sie die Schaukel benutzen.
• Der Abstand vom Schaukelsitz zum Boden sollte mindestens 350 mm betragen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
