Marke	Fluke
Modell	ESA712
Produkttyp	Elektrischer Sicherheitsanalysator
Kategorie	Messgeräte
Abmessungen (ca.)	34,3 cm x 28,7 cm x 22,4 cm
Gewicht (ca.)	5,4 kg
Stromversorgung	90-132 V AC / 180-264 V AC, 15 A max (je nach Region), 47-63 Hz
Hauptfunktionen	Elektrische Sicherheitsprüfung (IEC 60601-1, IEC 62353, AS/NZS 3551, NFPA 99/AAMI ES1, EN 50678/EN 50699), EKG-Simulation und Atemkurven, Messung von Ableitstrom und Erdungswiderstand
Sicherheitsnormen	IEC 61010-1 (CAT II, Verschmutzungsgrad 2), IEC 61010-2-034 (CAT III 300 V)
Schutzart	IP40 (außer Geräteausgang)
Betriebstemperatur	0 °C bis 35 °C
Betriebsfeuchte	10% - 90% ohne Kondensation
Lagertemperatur	-20 °C bis 60 °C
Lagerfeuchte	5% - 95% ohne Kondensation
Maximale Höhe	2000 m (für 200-240 V AC und ≤300 V an den Eingängen)
Wiederaufladbarer Akku	Ja (Ladetemperatur 8 °C bis 28 °C)

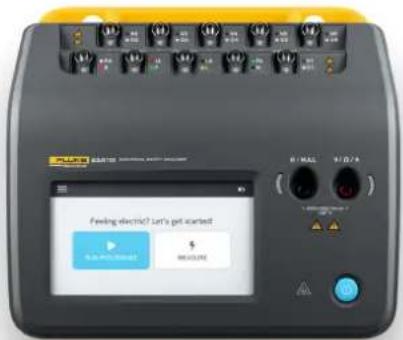

Frontplatte	Bildschirm mit Menüs, Funktionstasten, Prüfanschlüssen
Konnektivität	USB-Anschluss für PC (OneQA), Firmware-Update
Wartung und Reinigung	Mit einem feuchten Tuch abwischen, keine aggressiven Lösungsmittel
Sicherheit	Nicht an Patienten verwenden, Gerät nicht öffnen, zugelassene Kabel verwenden, die Messkategorien beachten
Ersatzteile und Reparierbarkeit	Sicherungen (angegebenes Modell), Messkabel, Adapter; Reparatur nur durch autorisierten Service
Mitgeliefertes Zubehör	Dreipoliges Netzkabel, Messkabel, Bedienungsanleitung

Häufig gestellte Fragen - ESA712 FLUKE

Welche elektrischen Sicherheitsnormen unterstützt der ESA712?

Der ESA712 unterstützt die Normen IEC 60601-1, IEC 62353, AS/NZS 3551, NFPA 99/AAMI ES1, EN 50678/EN 50699 (je nach Modell).

Kann ich den ESA712 direkt an einem Patienten verwenden?

Nein, das Gerät ist zur Überprüfung medizinischer Geräte außer Betrieb bestimmt und darf niemals mit einem Patienten in Kontakt kommen.

Wie führe ich eine automatische Testprozedur durch?

Sie können eine vordefinierte Prozedur über OneQA auf einem angeschlossenen PC ausführen oder eine manuelle Messsitzung vom Bildschirm aus starten.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung ist direkt am Analysator im Menü Hilfe verfügbar. Sie können sie auch auf flukebiomedical.com herunterladen.

Welche elektrischen Risiken sind zu vermeiden?

Berühren Sie die Prüfanschlüsse nicht, wenn die roten Anzeigen blinken. Legen Sie keine Spannung an, die über dem Nennwert zwischen den Anschlüssen liegt. Verwenden Sie geeignete Kabel.

Wie reinige ich den Analysator?

Verwenden Sie ein feuchtes Tuch mit Wasser oder einem milden Reinigungsmittel. Verwenden Sie keine abrasiven Lösungsmittel. Trennen Sie das Gerät vor der Reinigung vom Netz.

Welches Zubehör ist kompatibel?

Es sind Messkabel, Anschlussadapter und spezifische Kabel erhältlich. Besuchen Sie die Fluke Biomedical Website für Referenzen.

Wie aktualisiere ich die Firmware?

Verbinden Sie den Analysator über USB mit einem PC und verwenden Sie die OneQA-Software oder befolgen Sie die Anweisungen auf flukebiomedical.com für Updates.

Was tun bei einer durchgebrannten Sicherung?

Trennen Sie das Gerät vom Netz, warten Sie zwei Minuten, öffnen Sie das Sicherungsfach und ersetzen Sie die Sicherung durch ein identisches Modell (im Handbuch angegeben).

Kann der ESA712 Arrhythmien simulieren?

Ja, er simuliert EKG-Signale einschließlich Arrhythmien und Atemkurven zum Testen von Patientenmonitoren.

BEDIENUNGSANLEITUNG ESA712 FLUKE

Die Electrical Safety Analyzers ESA710, ESA712 und ESA715 von Fluke Biomedical sind für die Überprüfung der elektrischen Sicherheit von Medizingeräten konzipiert. Sie ermöglich dem Benutzer das Überprüfen von Geräten gemäß verschiedene nationale und internationalem Sicherheitsnormen, darunter IEC 60601-1, IEC 62353, AN/NZS 3551, NFPA 99/AAMI ES1, EN 50678/EN 50699 (jeweils geltende Normen hangen vom Testermodell ab).

Erste Schritte

Es gibt zwei Möglichkeit zum Arbeiten mit dem Tester:

• Ausführten einer Prozedur. Eine Prozedur ist eine Abfolge von Messungen und Aufgaben, die im Voraus mit OneQA auf einem PC definiert wurden. Weitere Informationen erhalten Sie auf OneQA.com.
• Durchfuhren einer Messreihe. Sie können direkt auf dem Bildschirm zwischen verschiedenen Messarten wahren.

Möchten Sie mehr erfahren?

Lesen Sie das Benutzerhandbuch auf dem Bildschirm des Testers. Wahlen Sie im Menu Help (Hilfe), um das Benutzerhandbuch zu öffnen.

Technischen Support und weitere Informationen wie Benutzerhandbucher, Spezifikationen und Anleitungsvideos finden Sie auf flukebiomedical.com. Auf der Website finden Sie auch Tipps, welches Zubehor Sie mit ihrem Tester verwenden können.

Vorgesehener Verwendungszweck

Der ESA710/ESA712/ESA715 (das Produkt) ist für die Verwendung durch geschultes Servicetechnikpersonal zur Durchführung regelmäßiger vorbeugender Wartungsarbeiten an einer breiten Palette von Geräten vorgesehen. Testprozeduren sind menügesteuert und einfach zu bedienen.

Das Produkt ist eine elektronische Signalquelle und ein Messerat zur Überprüfung der Konformität mit elektrischen Sicherheitsnormen. Außen dem latenten sich zum Überprüfen von Gerätesignalverbindungen EKG- und Atmungsmuster einschließlich Arrhythmien und Apnoe simulieren.

Die vorgesehene Anwenderzielgruppe ist ausgebildetes Medizintechnikpersonal, das für die regelmäßige vorbeugende Wartung zuständig ist. Anwender konnen in medizinischen Einrichtungen oder Arztpraxen bzw. bei Originalgeräteherstellern oder unabhängigen Dienstleistern tätig sein, die medizinische Geräte instand setzen und warten.

Das Produkt ist für den Einsatz im Labor außerhalb von Patientenversorgsbereichen vorgesehen undarf nicht an Patienten oder zur Prufung von Geraten, die an Patienten angeschlossen sind, eingesetzt werden. Das Produkt ist nicht zur Kalibrierung von medizinischen Geraten vorgesehen. Fur den Einsatz des Produkts besteht keine arztliche Verschreibungspflicht.

Sicherheitsinformationen

Vor Benutzung des ESA710/ESA712/ESA715 (des Produkts)itte die Sicherheitsinformationen und alle Anweisungen lessen.

Warning gibt gefährliche Zustände und Handlungen an, die Körperverletzung oder Tod verursachen konnten.

Mit Vorsicht sind in thisem Handbuch Hinweise auf Bedingungen und Handlungen gekennzeichnet, die das Produkt oder das zu prüfende Gerät beschädigten oder dauerhaften Datenverlust verursachen können.

Warning

Zur Vermeidung von Stromschlag, Brand oder Verletzungen sind folgende Hinweise zu beachten:

• Vor Verwendung des Produkts alle Sicherheitsinformationen gründlich durchlesen.
• Alle Anweisungen sorgfältig durchlesen.
• Das Gerät nicht an einen Patienten oder an Geräte, die mit einem Patienten verbunden sind, anschließen. Das Produkt ist ausschließlich zur Prüfung von technischen Geräten gedacht und darauf niemals zur Diagnose, Behandlung oder in einer anderen Weise, bei der das Produkt mit einem Patienten in Kontakt kommt, verwendet werden.
• Das Produkt nicht modifizieren und nur wie angegeben verwenden, da sonst der Schutz, den das Produkt bietet, beeinträchtigt werden kann.

• Das Produkt nicht in der Nähe von explosiven Gasen, Dämpfen oder in feuchten bzw. nassen Umgebungen verwenden.

• Dieses Produkt nur in Innenräumen verwenden.

• Das Netzkabel austauschen, wenn die Isolierung beschädigt ist oder Anzeichen von Verschleib aufweist.
• Ausschließlich Netzkabel und Steckverbinder verwenden, die für die Spannung und Steckerkonfiguration in Ihr Land zugelassen und für das Produkt spezifiziert sind.
• Vor Verwendung des Produkts das Gehäuse untersuchen. Auf Risse oder fehlende Kunststoffe prüfen. Insbesondere auf die Isolierung um die Anschlüsse herum achten.
• Das Produkt nicht an Orten positionieren, an denen der Zugang zum Netzkabel blockiert ist.
• Ein zugelassenes Dreileiter-Netzkabel an eine geerdete Steckdose anschließen.
• Das Produkt nicht verwenden, wenn es technisch verändert wurde oder beschädigt ist.
• Das Gerät nicht verwenden, wenn es nicht ordnungsgemäß Funktioniert.
• Die Messleitungen nicht verwenden, wenn sie beschädigt sind. Die Messleitungen auf Schäden an der Isolierung prufen.
• Wahlend der Tests keine Metallteile des zu testenden Geräts (DUT = Device Under Test) berühren. Das DUT ist als Stromschlaggefahrenquelle anzusehen, wenn das Gerät am Tester angeschlossen ist, da bestimmte Tests hohe Spannungen, hohe Stromstärken und/oder die Entfernung der Erdverbindung des zu testenden Geräts beinhalten.

Die für die vorzunehmenden Messungen entsprechenden Anschlussklemmen, Funktionen und Messbereiche verwenden.
- Bei allen Messungen nur die für das Produkt zugelassene Messkategorie (CAT) sowie spannungs- und stromstärkengeprüftes Zubehör (Messfuhrer, Messleitungen und Adapter) verwenden.
- Zwischen beliebigen Anschlüssen bzw. zwischen Anschlüssen und Masse niemals eine höhere Spannung als die angegebene Nennspannung anlagen.
Die Spezifikation der Messkategorie (CAT) der am niedrigsten spezifizierten Komponente eines Gerats, Messfuhlers oder Zubehörns nicht überschreiben.
- Alle Messfuhler, Messleitungen undSAMTliches Zubehor entfernendie nicht fur die Messung erforderlich sind.
- Mit den Fingern hinter dem Fingerschutz an den Messspitzen bleiben.
- Keine Teile mit Spannungen >30 V AC Effektivwert (eff.), 42 V AC Spitzenspannung oder 60 V DC berühren.
- Das Gerät ausschalten und das Netzkabel von der Steckdose trennen. Vor dem Öffnen des Sicherungskastens zwei Minuten warten, damit die Stromeinheiten sich entladen können.
- Nicht mit dem Gerät arbeiten, wenn die Abdeckungen entfernt wurden oder das Gehäuse geöffnet ist. Anderenfalls kann es zum Berühren gefährlicher Spannungen kommt.
- Nur die angegebenen Ersatzteile verwenden.

• Nur spezifizierte Ersatzsicherungen verwenden.
• Das Gerät von einem autorisierten Serviceanbieter reparieren lessen.
• Das 15-A-Kabel nicht zum Betrieben von Geräten verwenden, die über 15 A klassifiziert sind. Das kann zur Überlastung der Installation führen.
• Nicht in der Nähe starker Magnetfelder (z. B. MRT-Geräte) verwenden.
• Die Klemmen von Anwendungsteilen/EKGs nicht berühren, wenn die benachbarten roten Warnanzeigen blinking oder dauerhaft leuchten. Diese Klemmen liefern unter solchen Bedingungen potenziell gefährliche Spannungen.
• Den Nullklemmenadapter aus der / Null-Anschlussbuchse entfernen, nach dem die Messleitungen genullt wurden. Die / Null-Anschlussbuchse wird unter bestimmen Testbedingungen zu einem möglichen Risiko. Nur Kabel mit den korrekten Spannungsnennwerten verwenden.
• Zur Stromschlagvermeidung das vom Hersteller gelieferte dreipolige Netzkabel an eine vorschiftsgemäß geerdete Steckdose anschließen.
• Keine zweipoligen Adapter oder Verlängerungskabel verwenden, dadadurch der Schutzerdeleiter unterbrochen wurde.

Vorsicht

• Zunachst eine bekannte Spannung messen, um sicherzustellen, dass das Produkt korrekt Funktioniert.

Allgemeine Spezifikationen

Leistung (abhängig von der Region) 90-132 V Wechselstrom, 20 A MAX, 47-63 Hz

90-132 V~ & 180-264 V~, 15 A MAX, 47-63 Hz

90-132 V~ & 180-264 V~, 10 A MAX, 47-63 Hz

90-132 V~ & 180-264 V~, 16 A MAX, 47-63 Hz

Einhaltung von Sicherheitsnormen.IEC 61010-1: Überspannungskategorie II, Verschmutzungsgrad 2 IEC 61010-2-034: Messung CAT II 300 V

Schutz vor Umwelteinflüssen. IP40 gemäß IEC 60529, ohne Geräteausgang

Betriebstemperatur 0 bis +35^ (+50 bis +95^)

Relative Luftfeuchtigkeit, Betrieb. 10%-90% (nicht-kondensierend)

Temperatur bei Lagerung. -20 bis +60^ (-4 bis +140^ )

Lagerungsfeuchtigkeit. 5% -95% , nicht-kondensierend

Batterieladetemperatur. +8 bis +28^(+46 bis +82^)

Höhe über NN 100-127 V~ Netzspannung und ≤ 150 V an den Eingangsbuchsen: ≤ 5.000 m 200-240 V~ Netzspannung und ≤ 300 V an den Eingangsbuchsen: ≤ 2.000 m

Symbole

Symbole fur das Produkt und das Benutzerhandbuch.

Eine vollständige Seite der geltenden Produktsymbole finds Sie unter www.flukebiomedical.com/resource/certification-sheets.

Symbol	Beschreibung
Δ	WARNUNG. GEFAHR.
Δ	WARNUNG. GEFAHRLICHE SPANNUNG. Stromschlaggefahr.
[1]	Benutzerdokumentation beachten.
①	Ein/Aus-Taste
←	Sicherung
