BEDIENUNGSANLEITUNG PDSE 5000 A1 PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

CZ

DIESELOVY ELEKTRICKY GENERATOR 5000 W

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschliebend mit allen Funktionen des Gerätes vertraut.

F

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 16

1. Erklärung der Symbole auf dem Gerät 17
2. Einleitung 19
3. Gerätebeschreibung (Abb. 1-14) 19
4. Lieferumfang 19
5. Bestimmungsgemäß Verwendung 19
6. Sicherheitshinweise 20
7. Technische Daten 22
8. Auspacken 23
9. Vor Inbetriebnahme 23
10. Bedienung 24
11. Reinigung und Wartung 25
12. Lagerung 27
13. Transport 27
14. Transport & Heben des Produkts 27
15. Ersatzteilbestellung 28
16. Entsorgung und Wiederverwertung 28
17. Störungsabhilfe 30
18. Wartungsplan 30
19. Garantieurkunde 31
20. Explosionszeichnung 63
21. Konformitätserklarung 72

1. Erklärung der Symbole auf dem Gerät

Achtung! Das Nichtbeachten der an der Maschine angebrachten Sicherheitszeichen und Warnhinweise sowie das Nichtbechten der Sicherheits- und Bedienungshinweise kann zu schweren Verletzungen bis hin zum Tod führen.

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise setzen und beachten!

Tragen Sie einen Gehörschutz!

Tragen Sie Arbeitshandschuhe!

Setzen Sie das Gerät nicht dem Regen aus.

Offene Flammen oder das Rauchen in der Höhe des Geräts ist streng verboten!

Warnung vor heißen Teilen.

Warnung vor elektrischer Spannung.

Stellen Sie safer, dass andere Personen ausreichend Sicherheitsabstand einhalten. Halten Sie nicht beteiligte Personen vom Geräf fern. Achtung freiße Oberflächel Verbrennungsgefahr.

Stellen Sie vor allen Reinigung- und Wartungsarbeiten den Motor ab. Ziehen Sie den Zündschlüssel ab.

Vergütungsgefahr! Benutzten Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlechter belüfteten Räumen.

Beim Anlassen des Motors werden Funken erzeugt. Diese können in der Höhe befindliche brennbare Gase entzünden.

Lesen Sie vor der Inbetriebnahme den kompletten Text der Bedienungsanleitung sorgfältig durch!

Wichtig. Schalten Sie den Motor vor dem Nachfüllen von Kraftstoff aus. Fällen Sie nicht im laufenden Betrieb nach.

Garantierter Schalleistungspegel des Gerätes

Seien Sie beim Umgang mit Kraftstoffen und Schmiermitteln sehr vorsichtig!

Kontrolle des Ölstandes

Mechanischer Ein-/Ausschalter

Hebepunkt

Das Produkt entspricht den geltenden europäischen Richtlinien.

2. Einleitung

Hersteller:

Scheppach GmbH

Günzburgrger Straße 69

D-89335 lchenhausen

Verehrter Kunde,

wir wünschen Ihnen viel Freude und Erfolg beim Arbeitsen mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller these Gerätes haftet nach dem geltenden Produkttaufungsgesetz nicht für Schäden, die an thisem Gerät oder durch these Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung.
• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,
• Einbau und Austausch von nicht originen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

These Bedienungsanleitung soll es ihren erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäß Einsatzmöglichekeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sichere, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Gerät)dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitschinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb baugleicher Geräte allgemein anerkannten technischen Regel zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitschinweisen entstehen.

3. Gerätebeschreibung (Abb. 1 - 14)

1. Schauglas
2. Tankdeckel
3. Hebeöse
4. Vorderer Transportgriff
5. Wartungstür
6. Verriegelung
7. Rader
8. Hinterer Transportgriff
9. Feststellbremse
10. Luftfilterabdeckung
11. Zündschloss
12. Ölwaranzeige
13. Choke
14. Spannungsmesser
15. Spannungswahlschalter 400 V/230 V
16. Leitungsschutzschalter 400 V
17. 400V Steckdose
18. Erdungsschraube
19. Minus-Pol
20. Plus-Pol
21. Reset-Taste
22. 230V Steckdose (2x)
23. Leitungsschutzschalter 230 V
24. Olmessstab
25. Olablassschraube
26. Ölfilter
27. Lufffilter
28. Grobfilter
29. Luftfilterauslass
30. Dieselfilter
31. mechanischer Ein-/Ausschalter
32. Kraftstofffiltereinsatz

4. Lieferumfang

• Diesel Stromgenerator
  Zundschlussel (2x) (A)
• Schraubendreher (B)
• Maulschlüssel SW14 + SW17 (C)
• Maulschlüssel SW10 + SW12 (D)
• Batterie (E)
• 2x Sperrzahnmuttern (F)
  2× M6× 16 Schrauben (G)
• Betriebsanleitung

5. Bestimmungsgemäße Verwendung

Der Diesel Stromerzeuger ist für Geräte, die einen Betrieb an einer 230 V / 400 V Wechselspannungs- oder 12V Gleichspannungsquelle vorsehen, geeignet.

Bei Haushaltsgeräten und elektronischen Geräten prüfen Sieitte die Eignung nach den jeweiligen Herstellerangaben.

Achtung! Der Diesel Stromerzeugerarf nicht, als Haus-Notstrom-Versorgung an das Hausnetz angeschlossen werden. Es konnen dadurch Beschädigungen am Stromerzeuger oder an anderen Elektrogeräten verursacht werden.

AVR (Automatische Volt Regulierung):

Die automatische Spanningsregulierung sorgt davon, dass die Spannungsschwankungen des Diesel Stromerzeugers im Bereich der von den Energieversorgungsunternehmen gewährleisteten Werten liegen und damit keine Gefahr für elektronische Geräte darstellen.

Man sollte allerdings grundsatzlich vor Benutzung prufen, ob der Verbrauch für den Betrieb mit einem Stromerzeuger geeignet ist. Bei extrem empfindlicher Elektronik sind vorher Erkundigungen vom Hersteller einzuholen (wie z. B. Fernseher, Mobiltelefone, Tablets, Laptops usw.), da ein Stromerzeuger aufgrund des Verbrennungsmotors eine nichtkonstante Sinusspannung erzegt.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weiter daruber hinausgehende Verwendung ist nicht bestimmungsgemäß. Fur darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemänen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, welche die Maschine bedieren und warten, müssen mit dieser vertraut und über möglichce Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regel in arbeitsmedizinischen und Sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schlieben eine Haftung des Herstellers und darauf entstehende Schäden gänzlich aus.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6. Sicherheitschinweise

In dieser Bedienungsanleitung haben wir Stellen, die ihre Sicherheit bettreffen, mit thisem Zeichen versehen:

Außerdem enthalt die Betriebsanleitung andere wichtige Textstellen, die durch das Wort „ACHTUNG!" gekennzeichnet sind.

Achtung!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrenungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Falls Sie das Gerät an andere Personen übergeben sollenn, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

GEFAHR

Bei Nichtbeachtung dieser Anweisung besteht hochste Lebensgefahr bzw. die Gefahr lebensgefährlicher Verletzungen.

WARNING

Bei Nichtbeachtung dieser Anweisung besteht Lebensgefahr bzw. die Gefahr schwerer Verletzungen.

VORSICH

Bei Nichtbeachtung dieser Anweisung besteht leichte bis mittle- re Verletzungsgefahr.

HINWEIS!

Bei Nichtbeachtung dieser Anweisung besteht die Gefahr einer Beschädigung des Motors oder anderen Sachwerten.

1) Es dürfen keine Veränderungen am Diesel Stromerzeugvorgenommen werden.
2) Die voreingestellte Drehzahl des Herstellers darf nicht verändert werden. Diesel Stromerzeuger oder angeschlossene Geräte können beschädigt werden.
3) Vergiftungsgefahr! Abgase, Kraftstoffe und Schmierstoffe sind gifting, Abgase)durfen nicht eingeatmet werden.
4) Brandrisiko! Kraftstoff und Kraftstoffdampfe sind leicht entzündlich bzw. explosiv.
5) Motorabgase sind gifting. Der Diesel Stromerzeuger darft nicht in unbelüfteten Räumen betrieben werden. Wenn der Diesel Stromerzeuger in gut belüfteten Räumen betrieben werden soll, müssen die Abgase über einen Abgasschlauch direkt ins Freie geleitet werden und es müssen zusätzliche Anforderungen an den Schutz vor Feuer und Explosion eingehalten werden. Auch beim Betrieb eines Abgasschlauches können giftige Abgase entweichen. Wegen der Brandgefahrarf der Abgasschlauch niemals auf brennbare Stoffe gerichtet werden.
6) Den Diesel Stromerzeuger niemals in Räumen mit leicht entzündlichen Stoffen betreiben.
7) HeiBe Oberflächen! Verbrennungsgefahr, Abgasanlage und Antriebsaggregat nicht berühren.
8) Berühren Sie keine mechanisch bewegten oder freißen Teile. Entfernen Sie keine Schutzabdeckungen.
9) Schutzausrüstung! Benutzen Sie einen geeigneten Gehorschutz, wenn Sie sich in der Höhe des Gerätes befinden.
10) Es dürfen für Wartung und Zubehör nur Originalteile verwendet werden.
11) Reparatur- und Einstellarheiten dürfen nur durch autorisiertes Fachpersonal ausgeführrt werden.
12) Schützen Sie sich vor elektrischen Gefahren.
13) Den Diesel Stromerzeuger nie mit nassen Handen anfassen.
14) Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekennzeichnete Verlängerungskabel (HO7RN).
15) Wenn Verlängerungsleitungen oder mobile Verteilnetze verwendet werden, daß der Widersstandswert 1,5 Ω nicht überschreiben. Als Richtwert gilt, dass die Gesamtlänge von Leitungen für einen Querschnitt von 1,5 mm² 60 m nicht überschreiben sollente, bei einem Querschnitt von 2,5 mm² sollenen 100 m nicht übersritten werden.
16) Diesel Stromerzeuger niemals bei Regen oder Schneefall betreiben.
17) Beim Transport und Auftanken den Motor stets abschalten.
18) Kraftstoff ist brennbar und leicht entsündlich. Nicht während des Betriebs befüllen. Nicht befüllen, wenn gerauch wird oder in der Höhe offen den Feuers. Keinen Kraftstoffe verschüssen.

19) Nicht in der Nähe von offenem Licht, Feuer oder Funkenflug betanken, bzw. den Tank entleeren. Nicht rauchen!
20) Dem Diesel Stromerzeug einen sicheren, ebenen Platz geben. Drehen und Kippen oder Standortwechsel während des Betriebes sind verboten.
21) Den Diesel Stromerzeuger mindestens 1 m entfernt von Wänden oder angeschlossenen Geräten aufstellen.
22) Kinder sind zu schützen, indem sie einen Sicherheitsstand zum Diesel Stromerzeuger einhalten.
23) Einige Teile des Hubkolben-Verbrennungsmotors sind hei und können Verbrennungen hervorrufen. Die Warnhinweise auf dem Diesel Stromerzeuger sind zu beachten.
24) Bei den technischen Daten unter Schalleistungspegel (LWA) und Schalldruckpegel (LpA) angegebene Werte stellen Emissionspegel dar und sind nicht zwangsläufig sichere Arbeitspegel. Da es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann dieser nicht zuverlüssig zur Bestimmung eventuell erforderlicher, zusätzlicher Vorsichtsmaßnahmen herangezogen werden. Einflussfak toren auf den aktuellen Immissionspegel der Arbeitskraft schlieben die Eigenschaften des Arbeitstraumes, andere Gerauschquellen, Luftschall, etc., wie z. B. die Anzahl der Maschinen und anderer angrenzender Prozesse und die Zeitspanne, die ein Bediener dem Lärn ausgesetzt ist, ein. Ebenfalls kann der zulässige Immissionspegel von Land zu Land abweichen.
Dennoch wird diese Information dem Betreiber der Ma schine die Mogglichkeit bieten, eine bessere Abschätzung der Risiken und Gefährdungen durchzuführen. Fallweise sollen den akustische Messungen nach der Installation erfolgen, um den Schalldruckpegel zu bestimmten.
25) Warning! Halten Sie sich an die Vorschriften zur elektrischen Sicherheit, die für den Ort gelten, an dem die Diesel Stromerzeuger verwendet werden.
26) Warning! Berücksichtigten Sie die Anforderungen und Vorsichtsmaßnahmen im Falle der Wiederversorgung einer Anlage durch Diesel Stromerzeuger in Abhängigkeit von den Schutzmaßnahmen dieser Anlage und den anwendbaren Richtlinien.
27) Diesel Stromerzeuger sollenn nur bis zu ihrer Nennleistung unter den Nenn-Umgebungsbedingungen angewendet werden. Wenn die Anwendung des Diesel Stromerzeugers unter Bedingungen erfolgt, die den Bezugsbedingungen nach ISO 8528-8:2016, 7.1, nicht entsprechen und wenn das Abkühlen des Motors oder Generators beeinträchtigt ist, z. B. als Ergebnis des Betriebs in eingeschrankten Bereichen, ist eine Verringerung der Leistung erforderlich.
28) Infolge hoher mechanischer Belastungen sollenn nur strapazierfähige Gummischlauchleitungen (nach IEC 60245-4) oder gleichwertige Ausrüstung verwendet werden.
29) Beachten Sie die Vorschriften zur elektrischen Sicherheit, die für den Ort gelten, an dem der Diesel Stromerzeuger verwendet wird.
30) Berücksichtigten Sie die Anforderungen und Vorsichtsmaßnahmen im Falle der Wiederversorgung einer Anlage durch Diesel Stromerzeuger in Abhängigkeit von den Schutzmaßnahmen dieser Anlage und den anwendbaren Richtlinien.

Elektrische Sicherheit

1. Vor der Anwendung sollen das Stromerzeugungsaggregat und dessen elektrische Ausrüstung (einschließlich Leitungen und Steckerverbindungen) überprüft werden, um Sicherzustellen, dass kein Defekt vorliegt.
2. Das Stromerzeugungsaggregat dar nicht an andere Stromquellen angeschlossen werden, wie etwa an die Stromversorgung von Energieversorgungsunternehmen. In besonderen Fälle, wo eine Reserveverbindung an bestehende elektrische Systeme vorgesehen ist, darf dies nur durch einen qualifizierten Elektriker durchgeführt werden, der die Unterschiede zwischen der betriebenen Ausrüstung, die das öffentliche Stromnetz nutzt, und dem Betrieb des Stromerzeugungsaggregates berücksichtigt. Nach thisem Teil der ISO 8528<müssen die Unterschiede in der Betriebsanleitung angegeben werden.
3. Der Schutz gegen elektrischen Schlag hangt von den Schutzschaltern ab, die/genau auf das Stromerzeugungs-aggregat abgestimmt sind. Wenn ein Schutzschalter ersetzt werden muss, sollte dies durch einen Schutzschalter mit denselben Bemessungs- und Leistungseigenschaften geschehen.

ACHTUNG: Verwenden Sie ausschließlich Diesel als Kraftstoff.

Umgang mit Kraftstoff

Lebensgefahr! Kraftstoff ist giftig und hochgradig entflammbar.

• Bewahren Sie Kraftstoff nur in damit vorgesehenen und geprüften Behältern (Kanistern) auf. Die Verschlusskappen der Tankbehälter sind immer ordnungsgemäß aufzuschrauben und festzuziehen. Defekte Verschlüsse sind aus Sicherheitsgründen auszutauschen.
• Halten Sie Kraftstoff von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fern. Rauchen Sie nicht!
• Tanken Sie nur im Freien und Rauchen Sie während des Betankens nicht.
• Stellen Sie vor dem Tanken den Verbrennungsmotor ab und halten Sieihn abkühlen.
• Kraftstoff ist vor dem Starten des Verbrennungsmotors einzufullen. Während der Verbrennungsmotor lauft oder beiheißer Maschine darauf der Tankverschluss nicht geöffnet oder Kraftstoff nachgefüllt werden.
• Öffnen Sie den Tankverschluss vorsichtig und langsam. Druckausgleich abwarten und erst danach Tankdeckel vollständig abnehmer.
• Verwenden Sie zum Auftanken einen geeigneten Trichter oder ein Einfullrohr, damit kein Kraftstoff auf Verbrennungsmotor und Gehäuse bzw. Rosen auslaufen kann.

Überfällig Sie den Kraftstofftank nicht!

• Um dem Kraftstoff Platz zum Ausdehnenu lassen, Kraftstofftank niemals über die Unterkante des Einfüllstutzens hinausbefüssen. Zusätzliche Angaben in der Gebrauchsanleitung des Verbrennungsmotors beachten.

• Falls Kraftstoff übergelaufen ist, den Verbrennungsmotor erst starten, nachdem die mit Kraftstoff verschutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Kraftstoffdämpfe verflüchtigt haben (trockenwischen).

• Wischen Sie verschütteten Kraftstoff stets auf.
• Wenn Kraftstoff auf die Kleidung geraten ist, muss diese gewechselt werden.
• Der Tankdeckel ist nach jedem Tankvorgang ordnungsgemäß aufzuschrauben und festzuziehen. Das Gerätarf ohne aufgeschraubten Original-Tankdeckel nicht in Betrieb genommen werden.
• Überprüfen Sie aus Sicherheitsgründen Kraftstoffleitung, Kraftstofftank, Tankverschluss und Anschlüsse regelmäßig auf Beschädigungen, Alterung (Brüchigkeit), auf festen Sitz und undichte Stellen und tauschen diese bei Bedarf aus.
• Entleeren Sie den Tank nur im Freien.
• Verwenden Sie niemals Getränkeflaschen oder Ähnliches zum Entsorgen oder Lager von Betriebsstoffen, wie z. B. Kraftstoff. Personen, insbesondere Kinder, konnten verleitet werden, darüber zu trinken.
• Bewahren Sie niemals das Gerät mit Kraftstoff im Tank innerhalb eines Gebäudes auf. Entstehende Kraftstoffdampfe können mit offenem Feuer oder Funken in Berührungkommen und sich entzünden.
• Gerät und Kraftstoffbehälter nicht in der Höhe von Heizungen, Heizstrahlern, Schweißgeräten und sonstigen Wärmequellen abstellen.

Explosionsgefahr!

Wird während des Betriebs ein Defekt am Tank, am Tankdeckel oder an kraftstofffuhrenden Teilen (Kraftstoffleitungen) festgestellt, muss sofort der Verbrennungsmotor abgestellt werden. Anschließlich ist ein Fachhändler aufzusuchen.

Sicherheit Batterie

• Um Funkenbildung durch einen Kurzschluss zu vermeiden, muss stets zuerst das Minuskabel (-) an der Batterie ab- und als Letztes wieder angeklemmt werden.
• Rauchen Sie niemals bei Arbeiten an der Batterie. Halten Sie Funken, offene Flammen und sonstige Wärmequellen stets von der Batterie fern.
• Bei der Verwendung von Starthilfekabeln ist besondere Vorsicht nötig. Beachten Sie betreffende Anweisungen, um Schäden am Gerät zu vermeiden (insbesondere Anlasser maximal 10 Sekunden betätigten).
• Batterie niemals öffnen und nicht fallen halten.
  Die Batterie immer in einem geschlossenen Raum mit guter Belüfung, trocken und gegen Witterung geschützt, aufladen.
• Schlieben Sie Anschlüsse der Batterie nicht kurz.
• Deformierte oder defekte (auslaufende) Batterien können nicht verwendet werden und müssen ausgetaucht sowie umweltgerecht entsorgt werden. Beachten Sie die landerspezifischen Vorschriften.

• Bei defekten Batterien kann Flüssigkeit austreten. Kontakt vermeiden! Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, zusätzlich arztliche Hilfe in Anspruchnehmen. Austretende Batterieflüssigkeit kann zu Hautreizungen, Verbrennungen und Veratzungen führen.

• Untersuchen Sie regelmäßig durch Sichtkontrolle die Anschlusskabel an der Batterie auf Beschädigungen. Lassen Sie beschädigte Kabel von einem Fachmann ersetzen.

• Die Sicherungen dürfen niemals überbrücken werden. Setzen Sie nie eine Sicherung mit einer anderen, als der vorgeschriebenen Belastbarkeit (Ampere) ein.

Restrisiken

Das Gerät ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regeln gebaut. Dennoch konnen beim Arbeitsen einzelne Restrisiken auftreten.

• Gefährung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäß Elektro-Anschlussleitungen.
• Des Weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Bedienungsanleitung insgesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen des Diesel Stromerzeugers.
• Verwenden Sie das Gerät so, wie es in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihr Diesel Stromerzeuger optimale Leistungen erbringt.

7. Technische Daten

Diesel Stromgenerator

Schutzart. IP23M

Dauerleistung P. (COP) (230 V) (S1) 3,0 kW

Dauerleistung P (COP) (400 V 3-) (S1) 4,2 kW

Max. Leistung P_max (230 V) (S2 5min) 3,3 kW

Max. Leistung P_ (400 V 3-) (S2 5min) .....5,0 kW

Nennspannung U. 230 V-/400 V 3-

Nennstrom I. (12 V DC) 8,3 A

Nennstrom I. (230 V) 13 A

Nennstrom I. (400 V 3-) .76A

Frequenz F. 50 Hz

Leistungsklasse . G1

Wirkleistungsfaktor ....Eine Phase/Drei Phasen:1/0,8

Qualitätsklasse.

Bauart Antriebsmotor. 4 Takt, 1 Zylinder, luftgekuhl

Hubraum. 418 cm³

Max. Leistung (Motor) 5,7 kW/7,7 PS

Kraftstoff . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tankinhalt 14,81

Motorol Typ. 10W30

Ölmenge (ca.) 1650 ml

Gewicht 148 kg

Temperature T max 40°C

Max. Aufstellhöhe (iNN) 1000 m

Batterietyp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Batteriekapazitat 30 Ah

Technische Änderungen vorbehalten!

Betriebsart S1 (Dauerbetrieb)

Die Maschine kann dauerhaft mit der angegebenen Leistung betrieben werden.

Betriebsart S2 (Kurzzeitbetrieb)

Die Maschine darf kurzzeitig mit der angegebenen Leistung betrieben werden (5 min).

Information zur Gerauschentwicklung nach den einschlagigen Normen (EN ISO 3744:1995, ISO 8528-10:1998) gemessen.

AC 230 V / 3.0 kW

Schaldruck L. 74,3 dB

Schalleistung L_wA 94,3 dB

Messunsicherheit K. 1,98 dB

AC 400 V/4,2 kW

Schalldruck L. 75,1 dB

Schalleistung L_wA 95,1 dB

Messunsicherheit K. 2,1 dB

Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehörverlust bewirken.

8. Auspacken

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig heraus.
• Entfermen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleib- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei ihrem Fachhandler.
• Geben Sie bei Bestellungen unsere Artikelnnummern sowie Typ und Baujahr des Produkts an.

GEFAHR!

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug!

Kinder)dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spiel! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Vor Inbetriebnahme

Elektrische Sicherheit

Vor der Anwendung sollen den Diesel Stromerzeuger und dessen elektrische Ausrüstung (einschließlich Leitungen und Steckerverbindungen) überprüft werden, um saferzustellen, dass kein Defekt vorliegt.

Niemals den Diesel Stromerzeuger mit dem Stromnetz (Steckdose) verbinden.

Die Leitungslängen zum Verbraucher sind möglichst kurz zu halten.

Erdung (Abb. 3)

Achtung! Stromschlag!

• Keinen blanken Draht zum Erden verwenden.
• Diesel Stromerzeuger muss Sicher geerdet sein.

Zur Ableitung statischer Aufladungen ist eine Erdung des Gehäues nötig. Hierzu ein Kabel auf der einen Seite an der Erdungs-schraube (18) des Diesel Stromerzeugers und auf der anderen Seite mit einer externen Masse (z. B. Staberder) verbinden.

ACHTUNG!

Kontrolle vor Bedienung

• Überprüfen Sie alle Seiten des Motors auf Öl-oder Kraftstofflecklagen.
• Überprüfen Sie den Motorölstand - Füllen Sie maximal 1650 ml Öl ein.
• Überprüfen Sie den Kraftstoffstand - Füssen Sie maximal 14,8 Liter Diesel ein.
• Überprüfen Sie den Luftfilterzustand.
• Überprüfen Sie den Zustand der Kraftstoffleitungen.
• Achten Sie auf Anzeichen von Beschädigungen.
• Überprüfen Sie, dass alle Schutzabdeckungen angebracht und alle Schrauben angezogen sind.
  Sorgen Sie fur ausreichende Belüfung des Geräts.
• Trennen Sie ein eventuell angeschlossenes elektrisches Gerät vom Diesel Stromerzeuger.

9.1 Batterie (E) anklemmen (Abb. 1, 6, 7)

1. Öffnen Sie die Wartungstür (5) über die Vertriegung (6).
2. Entfernen Sie die Batteriehalterung, indem Sie die zwei Flügelmuttern entfernen.
3. Entnehmen Sie die Batterie (E) und nehmen Sie die Schutzkappen von den Polen ab.
4. Verbinden Sie anschließend das rote Kabel mit dem Plusspol (+) und das Schwarze Kabel mit dem Minuspol (-). Verwenden Sie hierzu die Schrauben Móx16 (G) und Sperrzahnmuttern (F) und den beigelegten Maulschlüssel SW10 (D).
5. Setzen Sie die Schutzkappen auf die beiden Pole auf.
6. Schieben Sie die Batterie wieder in den Diesel Stromer-zeuger.
7. Bringen Sie die Batteriehalterung wieder an und schrauben Sie die beiden Flügelmuttern ein.
8. Schlieben Sie die Wartungstur (5).

9.2 Öl einfüllen (Abb. 1, 8)

Achtung!

Der Diesel Stromerzeuger wird ohne Motoröl ausgeliefert. Vor Inbetriebnahme dazu unbedingt Öl einfüllen. Verwendten Sie hierzu 10W30 Öl.

Überprüfen Sie den Ölstand regelmäßig vor jeder Inbetriebnahme. Zu niedriger Ölstand kann den Motor beschädigen.

1. Stellen Sie das Gerät auf eine ebene, gerade Fläche.
2. Offnen Sie die Wartungstur (5) über die Verriegelung (6).
3. Stellen Sie einen Aufgangbehälter bereit (nicht im Lieferung enthalten).
4. Schrauben Sie den Ölmessstab (24) heraus.

5. Füllen Sie Motoröl mit Hilfe eines Trichters (nicht im Lieferung enthalten) nach (max. 1650 ml). Füllen Sie das Öl vorsichtig bis zur Unterkante des Einfüllstutzens ein.

6. Wischen Sie den Ölmessstab (24) mit einem sauberen, fusselfreien Tuch ab.

7. Setzen Sie den Ölmessstab (24) wieder ein und überprüfen Sie den Ölfüllstand, ohne den Messstab wieder fest zu schrauben.
8. Der Ölstand muss innerhalb der mittleren Markierung am Ölmessstab (24) sein.
9. Wenn der Ölfällstand zu gering ist, geben Sie die empfohlene Menge an Öl zu (max. 1650 ml).
10. Schrauben Sie den Ölmessstab (24) anschließend wieder ein.
11. Schlieben Sie die Wartungstur (5).

9.3 Kraftstoff einfullen (Abb. 10)

Achtung! Der Diesel Stromerzeuger wird ohne Kraftstoff ausgeliefert. Vor Inbetriebnahme erheder unbedingt Kraftstoff einfllen.

1. Schrauben Sie den Tankdeckel (2) auf.
2. Füllen Sie mit Hilfe eines geeigneten Trichters (nicht im Lieferumfang enthalten) maximal 14,8 | Diesel in den Kraftstofftank.
3. Achten Sie darauf, dass der Kraftstofftank nicht überfällig wird und kein Diesel verschüttet wird. Verwenden Sie immer einen Kraftstofffiltereinsatz (32). Verschütteter Kraftstoffsofar aufnehmen und warten, bis sich die Kraftstoffdampfe verflüchtigt haben (Entzündungsgefasrt).
4. Überprüfen Sie das Schauglas (1), während Sie den Kraftstoff einfügen. Die rote Markierung im Schauglas (1) zeigt den Mindestfällstand an.
5. Schrauben Sie den Tankdeckel (2) wieder fest.

ACHTUNG!

Tanken Sie in einem gut belufteten Bereich bei gestopptem Motor.

Wenn der Motor unmittelbar vorher in Betrieb war,
lassen Sie ihn zuerst abkühlen. Betanken Sie niemals den Motor in einem Gebäude, w die Kraftstoffdämpfe Flammen oder Funken erreichen konnen.
Kraftstoff ist außerst feuergefährlich und explosiv.
Sie konnen beim Umgang mit Treibstoff Verbrennungen oder andere schwere Verletzungen erleiden.

10. Bedienung

Vor dem Start des Motors ist sicherzustellen, dass die Leistung der Verbraucher den Kapazitäten des Diesel Stromerzeugers entspricht. Überschreiben Sie die Nennleistung nicht. Schließen Sie vor dem Start des Motors keine Verbraucher an!

10.1 Spannungswahlschalter (15) für 230 V~ und 400 V~ und 12V DC Anschlusses (19) (Abb. 3)

Der Diesel Stromerzeuger ist für 230V und 400V Wechselpannungsgeräte geeignet.

Achtung: Die Umschaltung ist nur bei vollständig getrennter Belastung zulässig.

• Wenn Sie den Spannungswahlschalter (15) nach links stellen, können Sie die 230V Steckdosen verwenden.

• Wenn Sie den Spannungswahlschalter (15) nach rechts stellen, ist die 400V Steckdose aktiv.

• An den 12V DC Anschlüssen Minus-Pol (19) und Plus-Pol (20) kann eine 12V Batterie aufgeladen werden. Verwenden Sie hierfür ein Adapterkabel (nicht im Lieferumfang enthalten).

• Sie können die 12 V Spannung gleichzeitig mit 230 V oder mit 400 V verwenden.
• Achtung! Der Diesel Stromerzeugerarf nicht, als Haus-Notstrom-Versorgung an das Hausnetz angeschlossen werden. Es konnen dadurch Beschädigungen am Stromerzeuger oder an anderen Elektrogeräten verursacht werden.

10.2 Motor starten (Abb. 1, 3, 11)

Achtung! Vergiftungsgefahr!

• Benutzen Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.

Hinweis: Die Batterie (E) muss aufgeladen und angeschlossen sein, um den Diesel Stromerzeuger zu starten. Prufen Sie hierzu den Ladezustand an der Anzeige der Batterie (E) (grün: ausreichend geladen, schwarz: muss geladen werden, weiß: Batterie austauschen).

Schlieben Sie vor dem Starten des Motors keine Verbrauchern an den Generator an.

1. Öffnen Sie die Wartungstür (5) über die Verriegelung (6).
2. Überprüfen Sie, ob der mechanische Ein/Ausschalter (31) in der korrechten Position (RUN) eingerastet ist. Wichtig! Der mechanische Ein/Ausschalter (31) wird ab Werk eingestellt und darauf nicht verändert werden.
3. Schlieben Sie die Wartungstur (5).
4. Schalten Sie den Leitungsschutzschalter 230 V (23) bzw. den Leitungsschutzschalter 400 V (16) ein (Position ON).
5. Stecken Sie den Zündschlüssel (A) in das Zündschloss (11).
6. Ziehen Sie den Choke (13), wenn Sie den Motor im „kalten" Zustand starten. Wenn Sie den Motor im „warmen" Zustand starten, dann wird der Choke (13) nicht besteht.
7. Drehen Sie den Zündschlüssel (A) auf Stellung "ON"
8. Hinweis: Wenn der Motor das erste Mal angelassen wird, sind mehrere Versuche zum Anlassen erforderlich, bis der Kraftstoff vom Tank zum Motor befördert worden ist.
9. Stellen Sie den Spannungswahlschalter (15) in die gewünschte Position (d.h. 230 V oder 400 V).
10. Schließen Sie nun den entsprechenden Verbraucher an.

Hinweis: Wenn die Batterie (E) des Geräts leer ist, kann der Motor nicht gestartet werden.

Um das Entladen der Batterie zu vermeiden, empfeht es sich, den Diesel Stromerzeuger mindestens einmal monatlich 30 Minuten lang zu betreiben. Wird der Diesel Stromerzeuger längerere Zeit nicht verwendet, trennen Sie die Batterie von den Polen.

Hinweis: Bei hohen Aufentemperaturen kann es vorkommen, dass der Diesel Stromerzeuger auch bei kaltem Motor ohne Choke gestartet werden muss!

Hinweis:

Starkstrom 400V:

Die Belastung eines dreiphasigen Diesel Stromerzeugers muss über alle drei Phasen verteil werden, wobei die Belastung fur alle Phasen ausgeglichen werden muss.

Die Belastung pro Phase darf 1/3 der Generator-Gesamt-leistung nicht überschreiben. Das zulässige Ungleichgewicht darf nicht mehr als 20% betragen. Eine Belastung von nur der 1. oder 2. Phase hat einen Ausfall zur Folge. Die Gesamtbelastung und der Gesamtstrom für alle drei Phasen dürfen die normale Belastung und den Strom des Diesel Stromerzeugers nicht überschreiben.

10.3 Motor abstellen (Abb. 1, 3)

Den Diesel Stromerzeuger kurz (circa 30 Sekunden) ohne Belastung laufen halten, bevor Sieihn abstellen, damit er nachkühlen kann. Schalten Sie hierzu die angeschlossenen Verbraucher aus.

1. Drehen Sie den Zündschlüssel (A) in Stellung "OFF".
2. Stellen Sie den Spannungswahlschalter (15) in die Position OFF".
3. Trennen Sie die Verbraucher vom Gerät.

ACHTUNG:

• Schalten Sie Diesel Stromerzeuger nicht aus, wenn die angeschlossenen Verbraucher in Betrieb sind.
• Verwenden Sie den mechanischen Ein-/Ausschalter (30) nur im Notfall.

10.4 Spannungsmesser (14) (Abb. 3)

Der Spannungsmesser (14) ist bei laufendem Motor aktiv und zeigt die Ausgangsleistung an.

10.5 Überlastschutz - Leitungsschutzschalter 400 V (16) und Leitungsschutzschalter 230 V (23) (Abb. 3)

Der Überlastungsschutz wird bei zu hoher Leistungsabnahme aktiv und schaltet die Steckdosen 230 V bzw. 400 V ab. Die Leitungsschutzschalter 400 V (16) bzw. Leitungsschutzschalter 230 V (23) werden damit automatisch auf Position „OFF" gestellt.

1. Schalten Sie das Gerät aus, wie unter Abschnitt 10.3 beschrieben.
2. Trennen Sie die Verbraucher vom Gerät.
3. Warten Sie eine Minute.
4. Stellen Sie den Leitungsschutzschalter 400 V (16) bzw. den Leitungsschutzschalter 230 V (23) auf „ON".

Achtung! Defekte Leitungsschutzschalter)dürfen nur durch baugeleiche Leitungsschutzschalter mit gleichen Leistungsdaten ersetzt werden. Wenden Sie sich hierfür an ihren Kundendienst.

10.6 „RESET“-Taste (21) für 12V (Abb. 3)

Wenn der Überlastschutz ausgelost wurde, stellt die „RESET"-Taste (21) die Ausgangsleistung des Diesel Stromerzeugers wieder her. Es ist dann nicht nötig, den Motor neu zu starten.

1. Warten Sie eine Minute.
2. Drücken Sie die "RESET"-Taste [21].

10.7 Ölwaranzeige (12) und Ölabschaltautomatik (Abb. 3)

Die Ölwaranzeige (12) leuchtet beim Starten rot auf. Ist genugend Öl eingefüllt, Goes the Ölwaranzeige (12) nach dem Starten wieder aus. Bei zu niedrigem Ölstand leuchtet die Ölwaranzeige (12) weiterhin rot und das Gerät startet nicht.

Fällt der Ölstand während des Betriebs unter den definierten Mindestpegel, beginnt die Ölwarnanzeige (12) rot zu leuchten. Die Ölabschaltautomatik schaltet den Diesel Stromerzeuger ab, um Schäden am Motor zu verhindern.

Starten ist erst nach Aufflüssen von Motoröl (siehe Kapitel 9.2) möglich.

10.8 Winterbetrieb

Da der Stromerzeuger von einem Dieselmotor angetrieben wird, sind für den Winterbetrieb besondere Vorkehrungen zu treffen. Bei dem Betrieb des Diesel Stromerzeugers bei Außentemperaturen von -3^ bis -10^ Celsius ist die Verwendung von "Winterdiesel" vorgeschreiben. Die Umstellung des Dieselkraftstoffes auf "Winterdiesel" erfolgt, von Land zu Land unterschied, mein Ende Oktober. Den Zeitpunkt der Umstellung auf "Winterdiesel" können Sie bei ihrer Tankstelle erträgen.

• Wenn Sie den Diesel Stromerzeuger regelmäßig betreiben, brauchen Sie keine Vorkehrungen zu treffen, da die Umstellung auf "Winterdiesel" automatisch erfolgt.
• Falls Sie den Diesel Stromerzeuger im Herbst für längerere Zeit nicht benutzen, aber im Winter wieder einsetzen, empfehlts es sich den Kraftstofftank fast leer zu halten. Erfragen Sie den Zeitpunkt der Umstellung auf „Winterdiesel" bei ihrer Tankstelle und fällen Sie den Tank vor Einsetzen der Außentemperaturen von -3^ bis -10^ Celsius mit „Winterdiesel".
• Falls es davon noch einmal zu einem "Versulzen" des Dieselkraftstoffes kommt sollte, müssen Sie den Diesel Stromerzeuger für ca. 12 Stunden in einen Raum mit Temperaturen von ca. +10^ Celsius bringen.
• Entleeren Sie den Kraftstofftank (siehe Kapitel 11.8). Bei fast leerem bis halb vollem Tank genugt das Aufüllen mit "Winterdiesel".
• Befüllen Sie den Kraftstofftank mit "Winterdiesel".

11. Reinigung und Wartung

Stellen Sie vor allen Reinigungs- und Wartungsarbeiten den Motor ab undziehen Sie den Zündschlüssel (A) vom Zündschloss (11) ab. Stellen Sie zudem den mechanischen Ein/Ausschalter (31) in die Position (STOP).

ACHTUNG! Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist, bevor Sie Reinigung oder Wartung vornehmen.

ACHTUNG!

Verschmutztes Wartungsmaterial und Betriebsstoffe in einer davon für vorgesehenen Sammelstelle abgaben.

11.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsd oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

11.2 Wartung

WARNING!

Tragen Sie bei Wartungsarbeiten immer Schutzhandschuhe und einen Mundschutz!

11.3 Wartungsplan

Die nachfolgenden Wartungsfristen unbedingt einhalten, um den störungsfreien Betrieb sicherzustellen.

ACHTUNG! Bei Erstinbetriebnahme muss Motorenöl und Kraftstoff eingefüllt werden.

11.3.1 Prüfen des Ölstands (Abb. 8, 9)

1. Gehen Sie wie unter 9.2 beschreiben vor.

11.3.2 Ölwechsel (Abb. 8, 9)

Motorol nach den ersten 20 Betriebsstunden wechseln, anschließend alle 100 Stunden bzw. alle drei Monate. Der Motorölwechsel solte bei betriebswarmem Motor durchgeführrt werden.

1. Stellen Sie das Gerät auf eine ebene, gerade Fläche.
2. Offnen Sie die Wartungstür (5) über die Verriegelung (6).
3. Stellen Sie einen Aufgangbehälter bereit (nicht im Lieferumfang enthalten).
4. Offnen Sie den Olmessstab (24).
5. Lassen Sie danach das warme Öl in einen geeigneten Behälter ablaufen, indem Sie die Ölablassschraube (25) mit dem beigeführten Maulschlüssel SW17 (C) entfernen.
6. Schrauben Sie die Schraube des Ölfilters (26) mit dem beigeführten Maulschlüssel SW10 (D) auf.
7. Ziehen Sie den Ölfilter (26) Heraus und reinigen Sieihn mit Diesel oder einer Bürste.
8. Stecken Sie den Filter anschließend wieder ein. Und schrauben Sie die Schraube des Ölfilters (26) mit dem beigefugen Maulschlüssel SW10 (D) ein.
9. Füllen Sie Motoröl mit Hilfe eines Trichters (nicht im Lieferung enthalten) nach (max. 1650 ml).
10. Schrauben Sie den Ölmessstab (24) wieder ein.
11. Entsorgen Sie das Altol ordnungsgemäß.

11.4 Luftfilter (Abb. 2, 12, 13)

HINWEIS!

Beschädigungsgefahr!

Der Betrieb des Motors ohne oder mit einem beschädigten Filter element kann zu Motorschäden führen.

• Lassen Sie den Motor nie ohne oder mit einem beschädigten Luftfilterelement laufen. Schmutz gelangt so in den Motor, wodurch schwerwiegende Motorschäden entstehen können.

Lufffilter (26) alle 20 Betriebsstunden reinigen, wenn notig tauschen.

1. Entfernen Sie die Lufffilterabdeckung (10), in dem Sie die vier Schrauben mit dem Maulschlüssel SW10 (D) heraus-schrauben.
2. Entnehmen Sie den Luftfilterauslass (29), in dem Sie die Flügelschraube öffnen. Legen Sie die Flügelschraube und die Unterlegscheibe beiseite.
3. Schrauben Sie den Luftfilter (27) mit dem beigeufigten Maulschlüssel SW12 (D) heraus. Legen Sie die Mutter beiseite.
4. Nehmen Sie den Grobfilter (28) vom Luffifilter (27) ab.
5. Die Elemente durch Ausklopfen auf einer flachen Fläche reinigen. Bei starker Verschmutzung mit Seifenlauge wären, anschließend mit klarem Wasser ausspüssen und an der Luft trocknen halten. Zum Reinigen der Luftfilter-elemente dürfen keine scharfen Reiniger oder Kraftstoff verwendet werden.
6. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

11.5 Batterie (E) laden mit Autoladegerät (Abb. 1, 6, 7)

GEFAHRI

Gefahr durch falsches Aufladen der Batterie!

Bei zu hoher Ladespannung besteht Explosionsgefahr der Batterie (E).

Ziehen Sie bei Arbeiten an der Batterie (E) immer den Zündschlüssel (A) vom Zündschloss (11) ab.

• Der Ladestrom des Ladegerates darf 5 A nicht überschreiben und die Ladespannung darf max. 14,4 V betragen.

• Bauen Sie die Batterie (E), wie im Abschnitt 11.9 beschrieben, aus.

• Schlieben Sie die Batterie (E) an ein hierfür vorgesehenes Autobatterie-Ladegerät an. Verbinden Sie anschließend das rote Kabel mit dem Pluspol (+) und das Schwarze Kabel mit dem Minuspol (-) des Ladegerätes.
• Laden Sie die Batterie (E) mindestens 5 Stunden auf.

Achtung!

Gefahr von Kurzschluss!

• Um einen Kurzschluss zu vermeiden, klemmen Sie immer zu erst das Minuskabel (-) an der Batterie (E) ab und als letztes wieder an.
• Achten Sie beim Anschlieben/Abklemmen der Batterie (E) darauf, dass sich die Pole (+/-) nicht gegenseitig und/oder den Rahmen berühren.

11.6 Kraftstofffiltereinsatz (32) reinigen (Abb. 10)

Hinweis: Beim Kraftstofffiltereinsatz (32) handelt es sich um einen Filterbecher, welcher sich direkt unter dem Tankdeckel (2) befindet und sonstlichen eingefüllten Kraftstoff filter.

1. Öffnen Sie den Tankdeckel (2).
2. Entfernen Sie den Kraftstofffiltereinsatz (32). Reinigen Sieihn in nicht flammbarem Lösungsmittel oder einem Lösungsmittel mit einem hohen Flammpunkt.
3. Setzen Sie den Kraftstofffiltereinsatz (32) wieder ein.
4. Schlieben Sie den Tankdeckel (2).

11.7 Dieselfilter wechseln (Abb. 14)

Der Dieselfilter muss gewechselt werden, wenn er stark verschmutzt oder verstopt ist.

These Wartungsarbeiten sollen Die nur von einem Fachmann oder einer Fachwerkstatt vornehmen lassen.

11.8 Kraftstoff mit einer Benzinabsaugpumper ablassen (Abb. 15)

Bei einer Lagerung über einen längeren Zeitraum, muss das Kraftstoff abgelassen werden.

WARNUNG!

Gesundheitsgefahr!

Das Einatmen von Kraftstoff-/Schmieröldämpfen und Abgasen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

• Almen Sie Kraftstoff/ Schmieröldampfe und Abgase nicht ein.

• Entleeren Sie Kraftstoff nur im Freien.

• Halten Sie einen Aufgangbehälter unter den Schlauch der Benzinabsaugpume (nicht im Lieferumfang enthalten).

• Schrauben Sie den Tankdeckel (2) auf und entfern den sieben.
• Entfernen Sie den Kraftstofffiltereinsatz (32).
• Schieben Sie den Schlauch der Benzinabsaugpume in den Kraftstofftank und halten Sie das Kraftstoff mit Hilfe der Benzinabsaugpume vollständig ab.
• Setzen Sie den Kraftstofffiltereinsatz (32) wieder ein.
• Schrauben Sie den Tankdeckel (2) wieder fest.

11.9 Ausbau der Batterie (E) (Abb. 1, 6, 7)

1. Öffnen Sie die Wartungstür (5) über die Verriegelung (6).
2. Entfernen Sie die Batteriehalterung, indem Sie die zwei Flügelmuttern entfern.
3. Entnehmen Sie die Batterie (E).
4. Ziehen Sie die Schutzkappen von beiden Polen der Batterie (E) und bewahren Sie diese sicher auf.
5. Entfernen Sie die beiden Polkabel von der Batterie (E) mit dem beigefügten Maulschlüssel SW10 (D).

Stellen Sie sichere, dass Batterien vor unbefugter Benutzung (z.

B. durch Kinder) geschützt sind.

Laden Sie die Batterie (E) während des Winters 1-2 Mal auf, um sicherzustellen, dass sie die volle Ladekapazität beibehält. Bei falscher Lagerung kann die Batterie (E) beschädigt werden. In thisem Fall erlischt die Garantie.

12. Lagerung

12.1 Vorbereitung für das Einlagern

1. Entleeren Sie den Kraftstofftank mit einer Benzinabsaugpumpe (siehe Abschnitt 11.8).

Warnhinweis: Entfernen Sie den Kraftstoff nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

1. Machen Sie einen Ölwechsel (siehe Abschnitt 12.3).
2. Öffnen Sie die Wartungstür (5) über die Verriegelung (6). Und stellen Sie den mechanischen Ein-/Ausschalter (31) in die Position (STOP).

3. Ziehen Sie den Zündschlüssel (A) vom Zündschloss (11) ab und bewahren他们在手，um eine unbefugte oder unsachgemäß Benutzung durch Kinder und andere Personen zu verhindern.

4. Bauen Sie die Batterie (E) aus und lagern Sie diese voll geladen in einem trockenen und verschlussenen Raum ein.

5. Bewahren Sie das Gerät an einem gut gelüfteten Platz oder Ort auf.

13. Transport

Vorbereitung für den Transport

• Entleeren Sie den Kraftstofftank mit einer Benzinabsaugpumper in einen zulässigen Kanister (siehe 11.8).
• Sofern betriebsfähig, halten Sie den Motor so lange laufen, bis der restliche Kraftstoff verbraucht ist.
• Entleeren Sie das Motoröl des warmen Motors (wie unter 11.3.2 beschrieben).
• Sichern Sie das Produkt, zum Beispiel mit Spanngurten, gegen Verrutschen.

14. Transport & Hebden des Produkts

WARNUNG!

Verletzungsgefahr und Quetschgefahr!

Ein unbeabsichtiges und unerwartetes Anlaufen des Produkts kann zu Verletzungen führen. Beachten Sie beim Transport das Produktgewicht. Die Maschine kann fallen und Schaden oder Verletzungen verursachen, wenn Sie nicht sachgemäß angehoben wird.

• Schalten Sie vor dem Verladen den Motor aus und warten Sie, bis der Motor abgekühlt ist.
• Ziehen Sie den Zündschlüssel (A) vom Zündschloss (11) ab.
• Das Produkt kann durch sein Eigengewicht schwere Quetschverletzungen verursachen. Das Produkt sollt mit mindestens vier Personen verladen oder angehoben werden.
• Die Hebeöse (3) muss zum Anheiten des Produkts über eine Hebevorrichtung (Kran oder Lastenzug) verwendet werden.
• Die Hebeöse (3) muss regelmäß auf Verschleiß, Beschädigung oder Missbrauch untersucht werden. Eine beschädigte Hebeöse muss sofort repariert werden.

14.1 Transport

Dieses Produkt kann in einem Fahrzeug oder über die Räder transportiert werden, je nach den Bedingungen des Einsatzortes und der zurückzulegenden Entfernung.

14.1.1 Rader (7) (Abb. 1)

Die Räder (7) erleichtern den Transport über kurze Strecken.

1. Schalten Sie vor dem Transportieren den Motor aus (siehe Abschnitt 10.3).
2. Rollen Sie das Produkt mit Hilfe des hinteren Transportgriffs (8) oder des vorderen Transportgriffs (4) je nach Bedarf vorwärts oder ruckwärts.
3. Aktivieren Sie die Feststellbremse (9), nach dem das Produkt an den gewünschten Ort geschoben wurde, um ein Wegrollen zu verhinden.

14.1.2 Transport in einem Fahrzeug (Abb. 1, 16)

Transportieren Sie die Maschine immer in aufrechter Stellung.

1. Heben Sie das Produkt in ein Fahrzeug.itte beachten Sie hierzu, dass die Maschine zu schwer ist, um sie ohne mechanische Hilfe (d.h. Hebevorrichtung) anzuheben.

2. Verwenden Sie eine Laderampe, um das Produkt in das Fahrzeug zu rollen.

3. Aktivieren Sie die Feststellbremse (9), nach dem das Produkt an den gewünschten Ort geschoben wurde, um ein Wegrollen zu verhinden.

4. Sichern Sie das Produkt auf dem Transportfahrzeug gegen Abrollen, Verrutschen oder Umkippen und verzurren Sie die Maschine zusätzlich.

14.2 Anheiten des Produkts mittels Hebevorrichtung (Abb. 1)

Stellen Sie vor dem Heben sicher, dass die Hebevorrichtung (Kran oder Lastenzug) fähig ist das Produktgewicht ohne Gefahr zu tragen. Siehe Typenschild für Gewicht der Hebevorrichtung.

Bitte beachten Sie, dass Verladerampen tragfähig und standsicher sein mussen.

1. Befestigen Sie das Hebegeschirr oder den Kranhaken an der Hebeöse (3).
2. Heben Sie das Produkt ein kleines Stück an und stellen Sie richer, dass alle Verbindungen ordnungsgemäß befestigt sind.
3. Sie können das Produkt nun wie gewünscht über die Hebevorrichtigung anheiten.

ACHTUNG!

Das Produkt ist schwer undarf nicht von einer einzeln Person angehoben werden. Die Maschine sollt mit mindestens vier Personen angehoben werden.

15. Ersatzteilbestellung

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Bei Rückfragenitte folgende Daten angegeben:

• Daten des Maschinen-Typsenschildes
• Daten des Motor-Typenschildes

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und kraftstofffrei an die Servicestation gesendet werden müssen.

15.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
- Artikelnummer des Gerätes

Service-Informationen

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäß oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht. werden.

VerschleiBteile*: Luftfilter, Dieselfilter, Batterie

* nicht zwingend im Lieferumfang enthalten!

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclbar.itte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach denen Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzerträgt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altergät!
• Das Symbol der durchgestruichen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmull entsorgt werden)dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

-Öffentlich-rechtliche Entsorgungs-bzw. Sammelstellen (z. B.COMMUNALE Bauhöfe)
- LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.
- Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei thisem abgeben oder einer anderen autorisierten Sammelstelle in ihrer Höhe zuführn.
- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfolnen Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.
• These Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauf werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union konnen davon abweichende Bestimmungen für die Entsorgung von Elektround Elektronik-Altgeräten gelten.

Hinweise zum Batteriegesetz (BattG)

Altbatterien und -akkus gehören nicht in den Hausmull, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedienungs- bzw. Montageanleitung.

• Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet. Die Rückgabe beschränkt sich auf die Abgabe von haushaltsüblichen Mengen.

• Altbatterien konnen Schadstoffe oder Schwermetalle enthalten, die der Umwelt und der Gesundheit Schaden zufugen konnen. Eine Verwertung der Altbatterien und Nutzung der darin enthaltenen Ressourcen tragt zum Schutz dieser beiden wichtigen Güter bei.
• Das Symbol der durchgestruchenen Mülltonne bedeutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden)dürfen.
• Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb des Mülltonnensymbols, so steht dies für Folgendes:

Hg: Batterie enthalt mehr als 0,0005 % Quecksilber
- Cd: Batterie enthalt mehr als 0,002% Cadmium
- Pb: Batterie enthalt mehr als 0,004 % Blei

• Akkus und Batterien können bei folgenden Stellen unentgeltlich abgeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B.COMMUNALE Bauhöfe)

• Verkaufsstellen von Batterien und Akkus
• Rücknahmestellen des gemeinsamen Rücknahmesystems für Geräte-Albatterien

• Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesystems)

• These Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern außerhalb der Europäischen Union konnen davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gehen.

Akku vor der Entsorgung des Geräts ausbauen

• Der integrierte Akku muss vor der Entsorgung des Geräts ausgebau und gesondert umweltgerecht entsorgt werden.
• Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterfuhrende nationale Vorschriften.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfaren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Öle

• Vor der Entsorgung des Geräts mussen der Kraftstofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehären nicht in den Hausmüller Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
• Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

17. Störungsabhilfe

Störung Mögliche	Ursache Abhilfe
Motor kann nicht gestartet werden	Ölabschaltautomatik springt an Ölstand prüfen, Motoröl auffüllen
	Kein Kraftstoff Kraftstoff nachfüllen	/Kraftstoffhahn überprüfen setzen
	Batterie (E) des Geräts ist leer	Wenn die Batterie (E) des Geräts leer ist, kann der Motor nicht gestartet werden. Prüfen Sie die Ladezustandsanzeige an der Batterie und laden Sie die Batterie (E) ggf. auf.
Gerät hat zu weniger oder keine Spannung	Elektronik defekt Fachhandler aufsuchen
	Schutzschalter hat ausgelöst这份	Stromerzeuger neu starten, Verbraucher reduzieren
	Luftfilter verschmutzt Filter reinigen	oder ersetzen

18. Wartungsplan

Die nachfolgenden Wartungsfristen unbedingt einhalten, um den störungsfreien Betrieb saferzustellen.

ACHTUNG! Bei Erstinbetriebnahme muss Motorenöl und Kraftstoff eingefüllt werden.

	Vor jedem Gebrauch	nach einer Betriebszeit von 20 Stunden	nach einer Betriebszeit von 100 Stunden
Überprüfung des Motoröls X
Wechseln des Motoröls erstmalig X
Reinigung des Ölfilters			X
Überprüfung des Luftfilters	X		evtl. Filtereinsatz wechseln
Reinigung des Luftfilters		X
Sichtprüfung am Gerät	X
Kraftstofftank, Kraftstofffiltereinsatz reinigen			X

19. Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitatskontrolle. Sollte these Gerat dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch uber die unten angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantianspruchen gilt Folgenden:

• These Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
  Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zuckzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zu-. stende, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen fur Transportschäden, Schaden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z. B. An Schluss an eine falsche Netz-. spannung oder Stromart), missbrauchliche oder unsachgemea Anwendungen (wie z. B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwarkzeugen oder Zubehor), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z. B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) sowie durch verwendungsgemäBen, üblichen VerschleB ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

• Die Garantiezeit beträgt 3 Jahre und beginn mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Waren, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt wesder zu einer Verlangerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
• Für die Geltendmachung Ihres Garantieanspruches wenden Sie sichitte an die unter angegebene Service-Adresse. Sofern die Reklamation innerhalb der Garantiezeit liegt, werden wir Ihnen einen Retourenschein zur Verfugung stellen, mit dem Sie Ihr defektes Gerat kostenfrei an uns zurücksenden konnen. Beschreiben Sie unsitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch fremde Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Service-Hotline (DE): Service-Hotline (AT): Service-Hotline (CH):

[phone] [phone] [phone]

(0,00 EUR/Min.) (0,00 EUR/Min.) (0,00 EUR/Min.)

Service-Email (DE): Service-Email (AT): Service-Email (CH):

[e-mail]

DE-89335 Ichenhausen

Service Adresse (CH):

Klaus-Haberling AG

Bairisch Kolldorf 267

IndustriestraBe 6

AT-8344 Bad Gleichenberg

CH-8610 Uster

Auf www.lidl-service.com können Sie diese und weitere Handbucher, Produktvideoos und Installationssoftware herunterlagen.

Mit dem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Ungabe der Antikelnummer (IAN) 420842_2204 ihre Bedienungsanleitung öffnen.

Table des matieres: Page:

Service-Adresse (CH):

Klaus-Haberling AG

Industriestraße 6

CH-8610 Uster

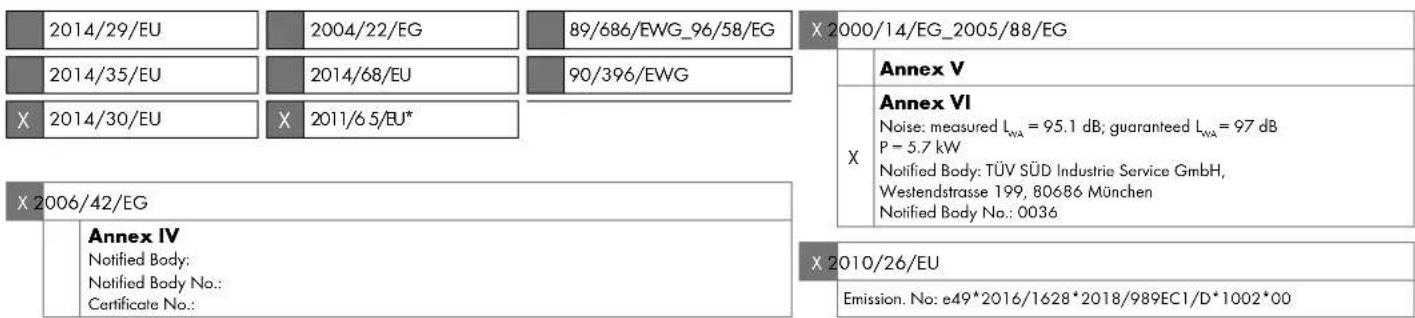

EG-Konformitätserklärung

Originalkonformitätserklarung

Art.-Bezeichnung: DIESEL STROMERZEUGER 5000W - PDSE 5000 A1

IAN-Nr./IAN no. 1 / N^ IAN:420842_2204

Serien-Nr. / Serial no. / N° série: 01001-01115

Die alleinige Verantwortung fur die Ausstellung dieser Konformitätserklarung tragt der Hersteller.

Ichenhausen, 20.03.2023

First CE: 2021
