QJD-CB080B-00 - Jack Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Langer Wagenheber
Marke	Vevor
Modell	QJD-CB080B-00
Hubkapazität	8 Tonnen
Hub	500 mm
Sockelmaße (L x B)	125 x 115 mm
Zylinderdurchmesser	30 mm
Kolbendurchmesser	22 mm
Antrieb	Manuell (Hydraulikpumpe)
Empfohlener Öltyp	Hydrauliköl 32# verschleißfest oder gleichwertig
Verwendungszweck	Heben schwerer Lasten mit Kran; nicht als dauerhafte Stütze verwenden
Hebemethode	Manuelles Pumpen mit Griff
Absenkmethode	Ablassventil (langsam drehen)
Sicherheit	Nicht überladen; immer Unterstellböcke verwenden; nicht unter Last ohne Stütze arbeiten
Wartung	Ölstand vor Gebrauch prüfen; Gelenkpunkte schmieren; jährlich Öl wechseln
Fehlerbehebung	Anleitung enthalten: lädt nicht, entlüften, senkt sich nicht, schwache Leistung, hebt nicht vollständig
Ersatzteile	22 Teile in der Anleitung aufgelistet (z.B. Ventilkörper, Stahlkugel, Dichtungen)
Garantie	Technischer Support und elektronische Garantieurkunde auf www.vevor.com/support
Mitgeliefertes Zubehör	Druckgriff, Öleinfüllstopfen

Häufig gestellte Fragen - QJD-CB080B-00 Vevor

Wie fülle ich Hydrauliköl in den Wagenheber Vevor QJD-CB080B-00 ein?

Stellen Sie sicher, dass Sattel und Pumpenkolben vollständig abgesenkt sind. Platzieren Sie den Wagenheber in vertikaler und horizontaler Position. Entfernen Sie den Öleinfüllstopfen. Füllen Sie, bis das Öl den unteren Rand der Öffnung erreicht. Setzen Sie den Stopfen wieder ein. Verwenden Sie nur hochwertiges Hydrauliköl, empfohlen 32# verschleißfest.

Welches Öl für diesen Wagenheber verwenden?

Verwenden Sie Hydrauliköl 32# verschleißfest oder gleichwertig. Verwenden Sie keine Bremsflüssigkeit oder andere ungeeignete Flüssigkeiten, die das Gerät beschädigen könnten.

Was tun, wenn der Wagenheber nicht anhebt?

Überprüfen Sie, ob das Ablassventil fest geschlossen ist (im Uhrzeigersinn gedreht). Stellen Sie sicher, dass Sie sich nicht in einer Überlastsituation befinden. Wenn das Problem weiterhin besteht, überprüfen Sie den Ölstand und entlüften Sie das System.

Wie entlüftet man das Hydrauliksystem?

Bei vollständig eingefahrenem Zylinder entfernen Sie den Öleinfüllstopfen, um die unter Druck stehende Luft entweichen zu lassen. Setzen Sie den Stopfen wieder ein. Wenn das Problem weiterhin besteht, überprüfen Sie den Ölstand.

Wie senkt man den Wagenheber unter Last ab?

Entfernen Sie den Druckgriff. Verwenden Sie die geschlitzte Öffnung des Griffs, um das Ablassventil langsam gegen den Uhrzeigersinn zu drehen. Drehen Sie nicht schnell, da ein zu schnelles Absenken gefährlich sein kann. Stellen Sie sicher, dass sich kein Personal oder Werkzeuge im Weg befinden.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Überschreiten Sie niemals die Hubkapazität (8 Tonnen). Arbeiten Sie niemals unter einer angehobenen Last ohne geeignete Unterstellböcke. Lassen Sie die Last nicht abrupt fallen. Lesen und verstehen Sie alle Anweisungen vor der Verwendung.

Wie oft sollte das Hydrauliköl gewechselt werden?

Es wird empfohlen, das Hydrauliköl mindestens einmal jährlich vollständig zu ersetzen, um optimale Leistung und lange Lebensdauer zu gewährleisten.

Wie pflegt man den Wagenheber, um seine Lebensdauer zu verlängern?

Überprüfen Sie regelmäßig den Ölstand. Schmieren Sie die Gelenkpunkte, Achsen und Scharniere leicht mit Schmieröl. Stellen Sie sicher, dass Kolben und Pumpenzylinder keinen Rost aufweisen. Reinigen und wischen Sie mit einem öligen Tuch. Verwenden Sie niemals Schleifpapier. Lagern Sie den Wagenheber mit vollständig eingefahrenem Kolben.

Wo finde ich Ersatzteile für dieses Modell?

Die Anleitung enthält eine Liste von 22 Ersatzteilen mit ihren Referenzen. Um Ersatzteile zu erhalten, kontaktieren Sie den technischen Support über www.vevor.com/support.

Kann der Wagenheber eine Last in angehobener Position ohne Stütze tragen?

Nein. Dieser Wagenheber ist nur ein Hebegerät. Die Last muss sofort durch Unterstellböcke oder andere geeignete Mittel abgestützt werden. Arbeiten Sie niemals unter einer Last, die nur vom Wagenheber gestützt wird.

BEDIENUNGSANLEITUNG QJD-CB080B-00 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

LANGER RAM-WAGENHEBER

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

LANGER RAM-WAGENHEBER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

⚠ Erwärmen:

Zu Ihrer Sicherheit und zur Vermeidung von Verletzungen lesen Sie bitte sehr sorgfältig die folgenden Warnhinweise und Bedienungshinweise:

Dies ist nur ein Hubantrieb, der für den Einsatz mit Kränen zum Heben von schwereren Lasten bestimmt ist. Verwenden Sie dieses Produkt nicht für andere Zwecke als die, für die es bestimmt war.

Dies ist ein Hebegerät, das für den Einsatz mit Kränen konzipiert ist, um schwerere Lasten zu heben. Überlasten Sie es nicht, Überlastung kann zu Schäden führen.

Dies ist ein Hebegerät, das für den Einsatz mit Kränen konzipiert ist, um

Heben Sie schwerere Lasten. Überlasten Sie nicht, Überlastung kann zu Schäden führen.

oder Ausfall des Geräts. Verwenden Sie dieses Produkt nicht für andere Zwecke als das, wofür es bestimmt war.

Die Last muss sofort durch andere geeignete Mittel abgestützt werden.

Arbeiten Sie niemals an, unter oder um eine Last, bis diese richtig auf Wagenheber mit entsprechender Leistung gestützt ist.

Lassen Sie die Last nicht plötzlich fallen. Der daraus resultierende Stoß kann zu Beschädigung führen.

Das Gerät muss vollständig eingefahren sein, bevor Öl nachgefüllt wird. Füllen Sie bis zum unteren Rand der Einfüllöffnung. Verwenden Sie nur hochwertige Hydraulikflüssigkeit. Verwenden Sie keine Bremsflüssigkeit.

Flüssigkeit oder andere Arten von ungeeigneten Flüssigkeiten, die Schäden am Gerät verursachen können.

Alle Montageteile müssen vor der Verwendung fest angezogen sein.

Lesen, studieren, verstehen und befolgen Sie alle Anweisungen vor der Verwendung oder Wartung.

Es liegt in der Verantwortung des Eigentümers, Etiketten und Handbücher verfügbar zu halten.

Durch den Hersteller bei Nichtbeachtung dieser und aller anderen Warnungen

im Zusammenhang mit diesem Produkt kann es zu einem plötzlichen Verlust der angehobenen Last kommen, was zu tödlichen Personenschäden oder Sachschäden führen kann.

Vorsicht:

Verwenden Sie den für dieses Produkt mitgelieferten Griff oder einen autorisierten Ersatzgriff, um die ordnungsgemäße Funktion des Ablassventils sicherzustellen.

BEDIENUNGSANLEITUNG:

Erhöhen:

1. Drehen Sie das Entlüftungsventil durch die Schlitzöffnung am Ende des Griffs im Uhrzeigersinn, um es festzuziehen.
2. Setzen Sie den Griff in den Pressgriffhalter und drücken Sie ihn nach oben und unten.

Die Kolbenstange steigt langsam auf die gewünschte Höhe. Dann sofort übertragen

Befestigen Sie die Last an entsprechend dimensionierten Stützvorrichtungen, wie z. B. Wagenhebern.

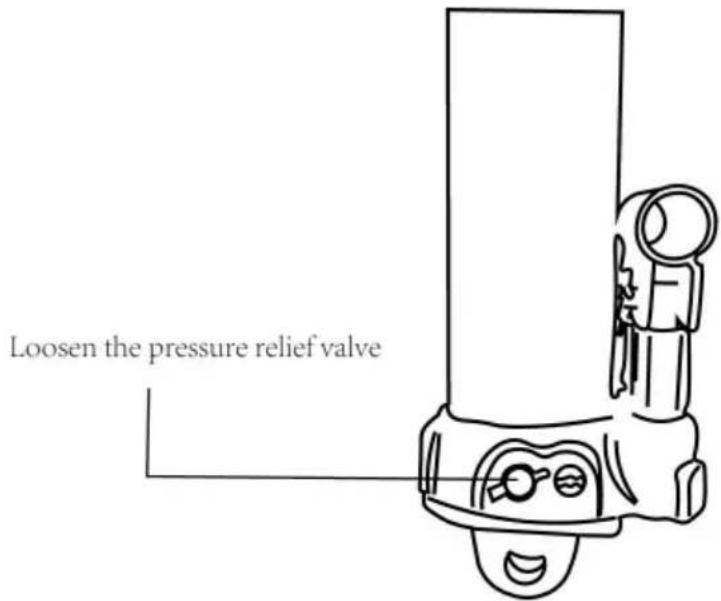

+Zum Senken:

Den Pressgriff abnehmen. Mit der Schlitzöffnung am Ende des

Griffs drehen Sie das Entriegelungsventil leicht gegen den Uhrzeigersinn, um es zu lösen. Und dann bewegt sich die Kolbenstange langsam nach unten. Bei Belastung sollte das Entlastungsventil nicht schnell gedreht werden, sonst führt ein zu schnelles Absenken zu Gefahr.

Stellen Sie sicher, dass alle Werkzeuge und Personen frei sind, bevor Sie die Last absenken. Gefährliche dynamische Stoßbelastungen entstehen durch schnelles Öffnen und Schließen des Ablassventils beim Absenken der Last. Die daraus resultierende Überlastung kann zu einem Ausfall des Hydrauliksystems führen, der schwere Verletzungen und/oder Sachschäden zur Folge haben kann.

AUS SICHERHEITSGRÜNDEN

Das Hubgewicht darf die angegebene Belastung dieses Wagenhebers nicht überschreiten.

Ohne Stützgestell ist das Arbeiten unter den angehobenen schweren Lasten nicht gestattet.

Körper, nachdem er angehoben wurde.

ROUTINEMÄSSIGE WARTUNG

Die richtige Ölmenge muss beibehalten werden, sonst wird die angegebene Hubhöhe

nicht erreicht.

Um Beschädigungen zu vermeiden, sollte der Wagenheber vor Stromschlägen geschützt werden, während er in Betrieb ist.

Der Wagenheber darf nicht auf der Seite oder auf dem Kopf stehen.

Dieses Produkt ist nicht für den Einsatz in Umgebungen mit hohem Säure- oder Laugengehalt oder ätzender Luft geeignet.

Öl hinzufügen

1. Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, stellen Sie den Wagenheber in seine aufrechte, waagerechte Position. Entfernen Sie die Öleinfüllschraube.
2. Füllen Sie nach, bis der Ölstand die Höhe der Einfüllschraube erreicht hat, und setzen Sie die Öleinfüllschraube wieder ein.

Für optimale Leistung und längste Lebensdauer ersetzen Sie die gesamte Flüssigkeit mindestens einmal pro Jahr.

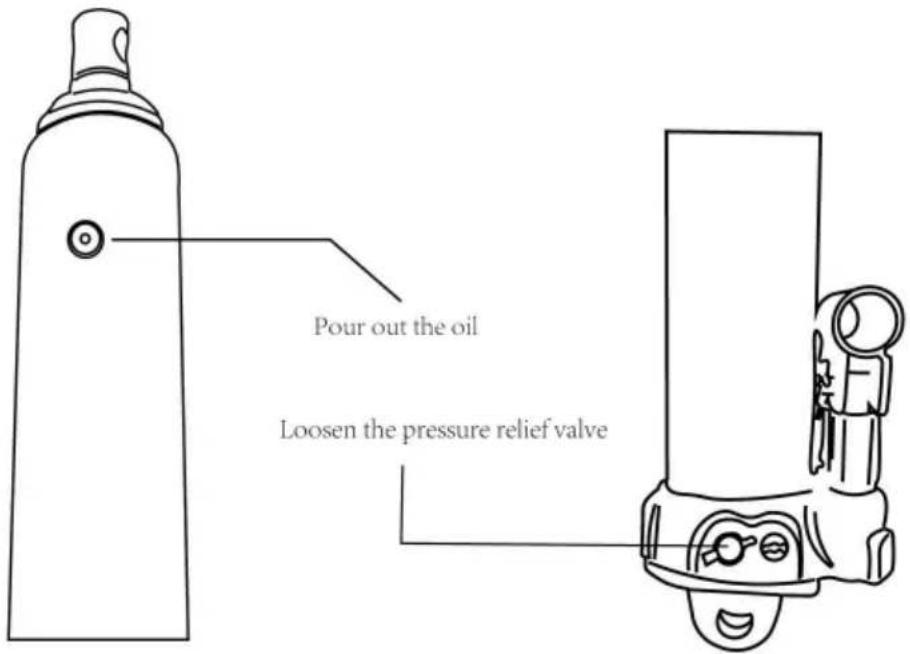

1. Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, entfernen Sie die Öleinfüllschraube.
2. Legen Sie den Wagenheber auf die Seite und lassen Sie die Flüssigkeit in einen geeigneten Behälter ab.

Hinweis: Entsorgen Sie Hydraulikflüssigkeit gemäß den örtlichen Vorschriften.

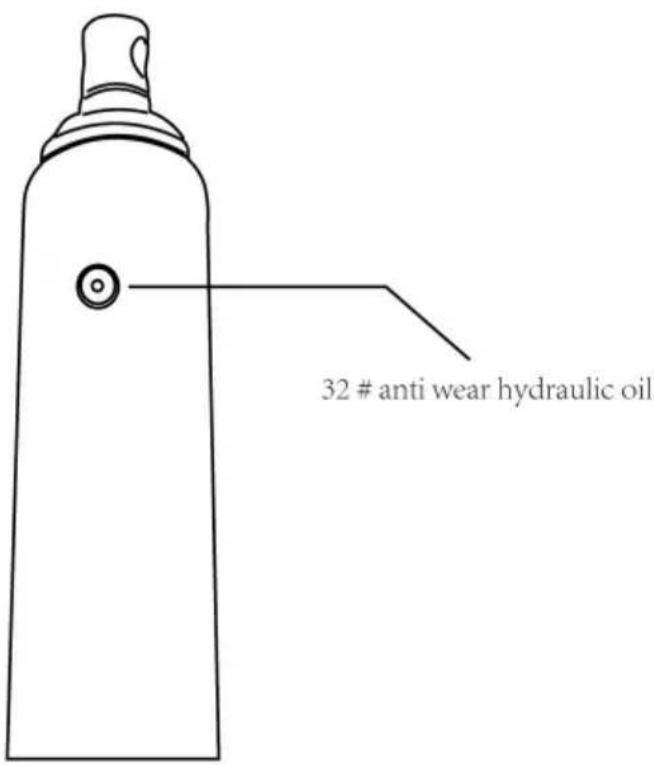

1. Füllen Sie hochwertiges Wagenheberöl ein. Setzen Sie den Öleinfüllstopfen wieder ein. Wir empfehlen 32# Verschleißschutz-Hydrauliköl oder gleichwertiges.

1. Eine Schicht leichtes Schmieröl auf Drehpunkte, Achsen und Scharniere hilft, Rost vorzubeugen und sicherzustellen, dass Räder, Rollen und Pumpeneinheiten sich frei bewegen.
2. Überprüfen Sie regelmäßig den Pumpenkolben und den Stößel auf Anzeichen von Rost oder Korrosion. Bei Bedarf reinigen und mit einem ölhaltigen Tuch abwischen.

Achtung: Verwenden Sie auf diesen Oberflächen niemals Schleifpapier oder Schleifmaterial.

1. Wenn der Wagenheber nicht verwendet wird, lagern Sie ihn mit vollständig eingefahrenem Pumpenkolben und Stößel.

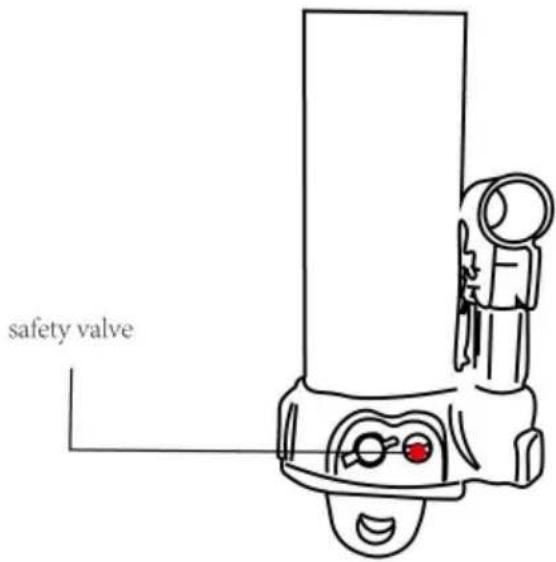

Erwärmung: Dieses Ventil darf nicht verstellt werden.

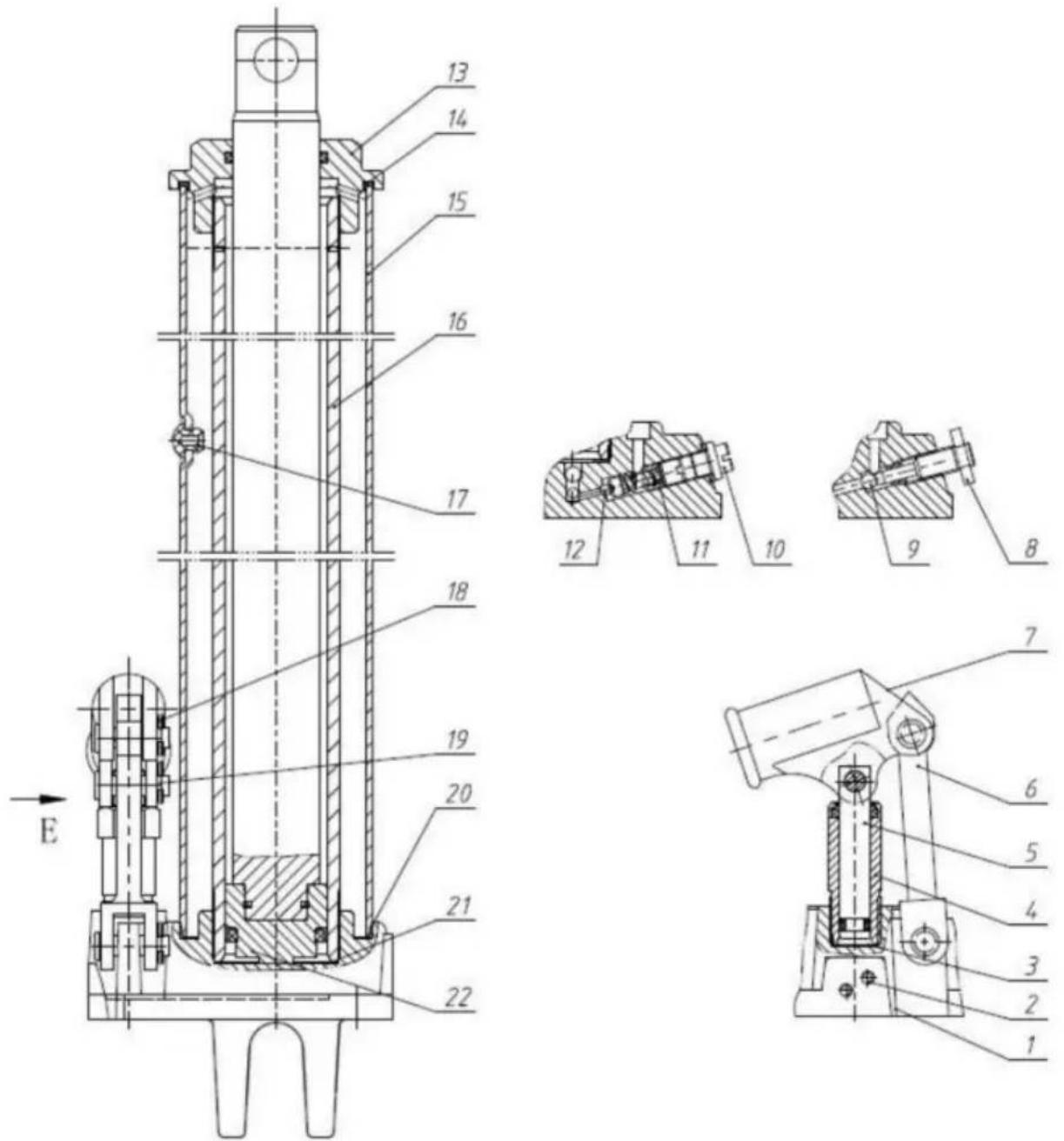

Strukturelle Zusammensetzung

ARTIKEL NEIN.	BESCHREIBUNG MENGE		ARTIKEL NEIN.	BESCHREIBUNG	Menge
1	Ventilkörper	1	12	4mm Stahlkugel	1
2	Konische Schraube	2	13	Obere Kappe	1

3	Dichtung	1		14	Dichtung der oberen Abdeckung Dichtung	1
4	Pumpenkörper	1		15	Öllagertank	1
5	Pumpenkern Gruppe	1		16	Zylinderlauf	1
6	Pleuelstange	1		17	Ölablassschraube	1
7	Wagenheberhalter	1		18	Splintbolzen	3
8	Druckentlastung Ventil	1		19	Flacher Schulterstift	3
9 6mm	Stahlkugel	3		20	Trapezförmige Abdichtung Ring	1
10	Überdruckventil	1		21	Zylinderdichtung 1
11	Druckentlastung Ventil	1		22	Kolbenstangengruppe	1

Parametertabelle

Modell	Tragfähigkeit (TONNE)	Hubweg (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

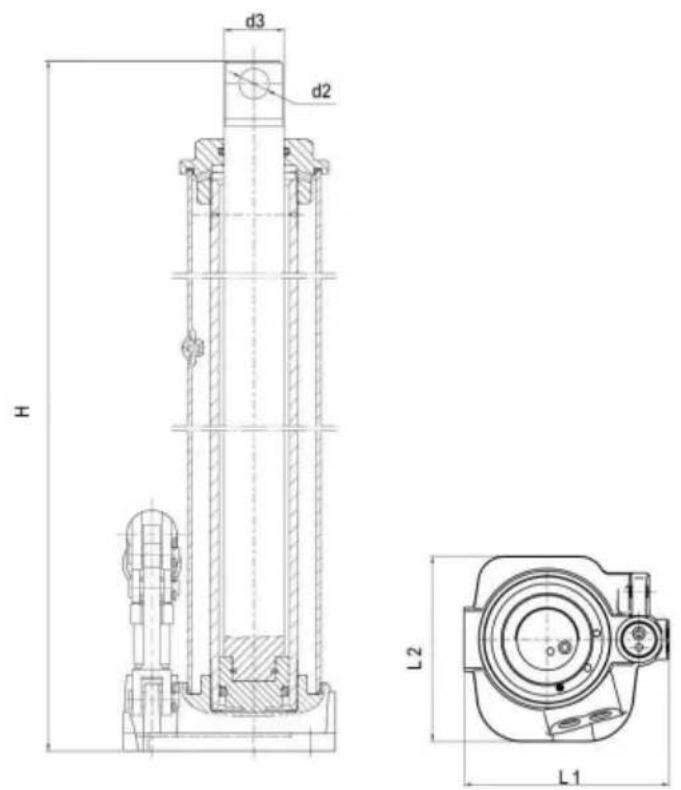

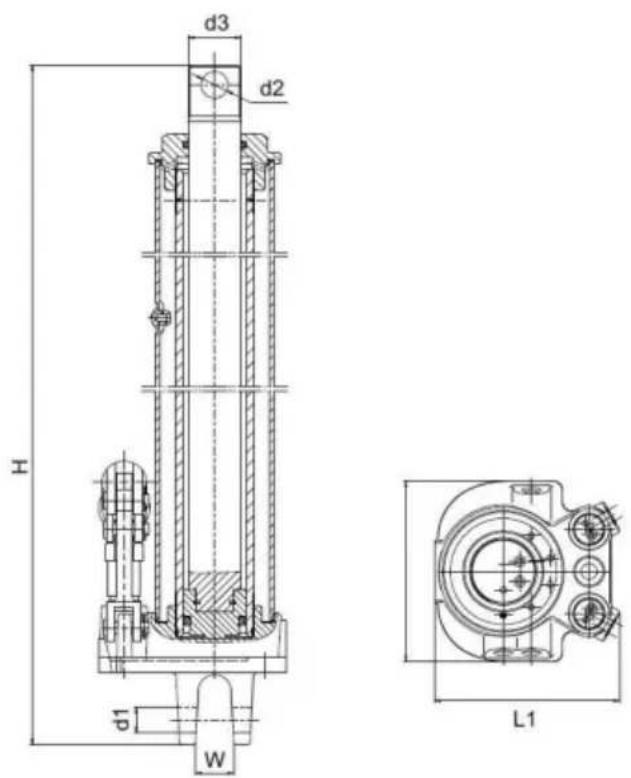

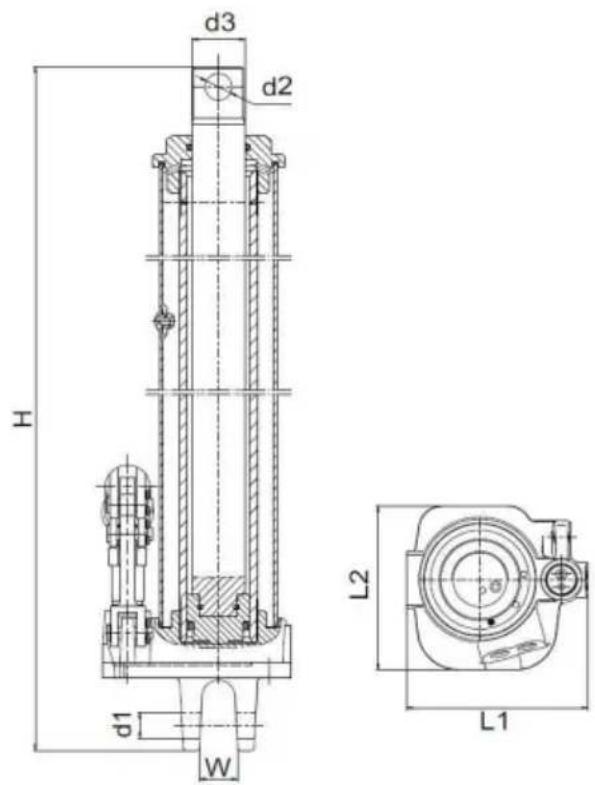

Maße

Modell: QJD-CB040B-00

Modelle: QJD-CB080B-00

Installationsanleitung für Kolbenpumpen

Symptom	Mögliche Ursachen	Korrekturmaßnahme
Jack lädt nicht	Ablassventil nicht dicht geschlossen, ÜberlastungszustandLuftzufuhr in ausreichender	Stellen Sie sicher, dass das Ablassventil fest geschlossen istBehebung des ÜberlastzustandsFür ausreichende Luftzufuhr sorgen
Jack blutet nach dem Heben	Ablassventil nicht fest geschlossen. Überlastungszustand.Störung der Hydraulikeinheit.	Stellen Sie sicher, dass das Ablassventil fest geschlossen istBehebung des ÜberlastzustandsVerkäufer kontaktieren
Der Wagenheber lässt sich nach dem Entladen nicht absenken	Vorratsbehälter überfülltVerknüpfungen binden Bewegliche Teile reinigen und schmieren	Lassen Sie die Flüssigkeit bis zum richtigen Stand ab
SchlechteHubeistung	Flüssigkeitsstand niedrigIm System eingeschlossene Luft	Stellen Sie den richtigen Flüssigkeitsstand sicherBei vollständig eingefahrenem Kolben den Öleinfüllstopfen entfernen, um die Druckluft entweichen zu lassen,Öleinfüllstopfen wieder anbringen
Lässt sich nichtvollständig ausfahren	Flüssigkeitsstand niedrig	Stellen Sie den richtigen Flüssigkeitsstand sicher
