Produkttyp	Lång hydraulisk domkraft
Varumärke	Vevor
Modell	QJD-CB080B-00
Lyftkapacitet	8 ton
Lyfthöjd	500 mm
Basmått (L x B)	125 x 115 mm
Cylinderdiameter	30 mm
Kolvdiameter	22 mm
Drift	Manuell (hydraulpump)
Rekommenderad oljetyp	Hydraulolja 32# slitstark eller motsvarande
Avsedd användning	Lyfta tunga laster med kran; använd inte som permanent stöd
Lyftmetod	Manuell pumpning med handtag
Sänkningsmetod	Avlastningsventil (vrid långsamt)
Säkerhet	Överbelasta inte; använd alltid pallbockar; arbeta inte under last utan stöd
Underhåll	Kontrollera oljenivån före användning; smörj vridpunkter; töm årligen
Felsökning	Medföljande guide: laddar inte, läcker, sänks inte, dålig prestanda, går inte upp helt
Reservdelar	22 delar listade i manualen (t.ex. ventilkropp, stålkula, packningar)
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support
Medföljande tillbehör	Tryckhandtag, oljepåfyllningslock

Vanliga frågor - QJD-CB080B-00 Vevor

Hur fyller man hydraulolja i domkraften Vevor QJD-CB080B-00?

Se till att sadeln och pumpkolven är helt nedsänkta. Placera domkraften vertikalt och horisontellt. Ta bort oljepåfyllningslocket. Fyll tills oljan når nedre kanten av öppningen. Sätt tillbaka locket. Använd endast högkvalitativ hydraulolja, rekommenderad 32# slitstark.

Vilken olja ska användas till denna domkraft?

Använd hydraulolja 32# slitstark eller motsvarande. Använd inte bromsvätska eller andra olämpliga vätskor som kan skada enheten.

Vad gör man om domkraften inte lyfter?

Kontrollera att avlastningsventilen är ordentligt stängd (vrid medurs). Se till att du inte är i överbelastningstillstånd. Om problemet kvarstår, kontrollera oljenivån och lufta systemet.

Hur luftar man hydraulsystemet?

Med cylindern helt indragen, ta bort oljepåfyllningslocket för att släppa ut tryckluft. Sätt tillbaka locket. Om problemet kvarstår, kontrollera oljenivån.

Hur sänker man domkraften under last?

Ta bort tryckhandtaget. Använd handtagets slitsade öppning för att vrida avlastningsventilen moturs långsamt. Vrid inte snabbt, eftersom för snabb sänkning kan vara farlig. Se till att all personal och alla verktyg är borta.

Vilka är de viktigaste säkerhetsåtgärderna?

Överskrid aldrig lyftkapaciteten (8 ton). Arbeta aldrig under en lyft last utan att använda pallbockar med lämplig kapacitet. Låt inte lasten falla plötsligt. Läs och förstå alla instruktioner före användning.

Hur ofta ska hydrauloljan bytas?

Det rekommenderas att byta ut hydraulvätskan helt minst en gång per år för optimal prestanda och lång livslängd.

Hur underhåller man domkraften för att förlänga dess livslängd?

Kontrollera periodiskt oljenivån. Smörj lätt vridpunkter, axlar och gångjärn med smörjolja. Kontrollera att kolven och pumpcylindern inte har rost. Rengör och torka med en oljad trasa. Använd aldrig sandpapper. Förvara domkraften med kolven helt indragen.

Var hittar man reservdelar till denna modell?

Manualen innehåller en lista över 22 reservdelar med deras referenser. För att få reservdelar, kontakta teknisk support via www.vevor.com/support.

Kan domkraften hålla en last i lyft position utan stöd?

Nej. Denna domkraft är endast en lyftanordning. Lasten måste omedelbart stödjas av pallbockar eller andra lämpliga medel. Arbeta aldrig under en last som endast stöds av domkraften.

BRUKSANVISNING QJD-CB080B-00 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LÅNGT RAM-JACK

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss.

Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LÅNGT RAM-JACK

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

⚠ Uppvärmning:

För din säkerhet för att förhindra skador, läs mycket noggrant om följande varningar och bruksanvisningar:

Detta är bara en lyftdrift, som är designad för att användas med kranar för att lyfta tyngre laster. Använd inte denna produkt för något annat ändamål än det som den var avsedd för.

Detta är endast en lyftanordning, som är designad för att användas med kranar till lyfta tyngre laster. Överbelasta inte, överbelastning kan orsaka skador på eller fel på enheten. Använd inte denna produkt för något annat ändamål än det som det var avsett för.

Last måste omedelbart stödjas av annan lämplig utrustning. Arbeta aldrig på, under eller runt belastning förrän den är ordentligt stödd med lämpligt klassade domkrafter.

Tappa inte lasten plötsligt. Som ett resultat kan stötar till enheten orsaka skador. Enheten måste dras in helt innan olja fylls på. Fyll till nedre kanten av påfyllningshål. Använd endast hydraulolja av hög kvalitet. Använd inte bromsvätska eller någon annan typ av olämplig vätska som kan orsaka skada på enheten.

Alla monteringsdetaljer måste vara åtdragna före användning.

Läs, studera, förstå och följ alla instruktioner före användning eller underhåll.

Det är ägarens ansvar att hålla etiketter och manualer tillgängliga. Att inte följa dessa och alla andra varningar som hänför sig till denna produkt kan resultera i plötslig förlust av lyft last, vilket kan leda till dödsfall, personskada eller egendomsskada.

Försiktighet:

Använd handtaget för denna produkt eller en auktoriserad ersättare för att säkerställa korrekt utlösningsventil.

DRIFTINSTRUKTIONER:

+ För att höja:

1. Använd den slitsade öppningen i änden av handtaget och vrid frigöringsventilen medurs för att dra åt den.
2. Sätt in handtaget i presshandtagshållaren och tryck upp nedåt; kolvstången kommer att stiga långsamt till den höjd du behöver. Överför sedan omedelbart belastningen till lämpligt klassade stödenheter som t.ex. domkrafter.

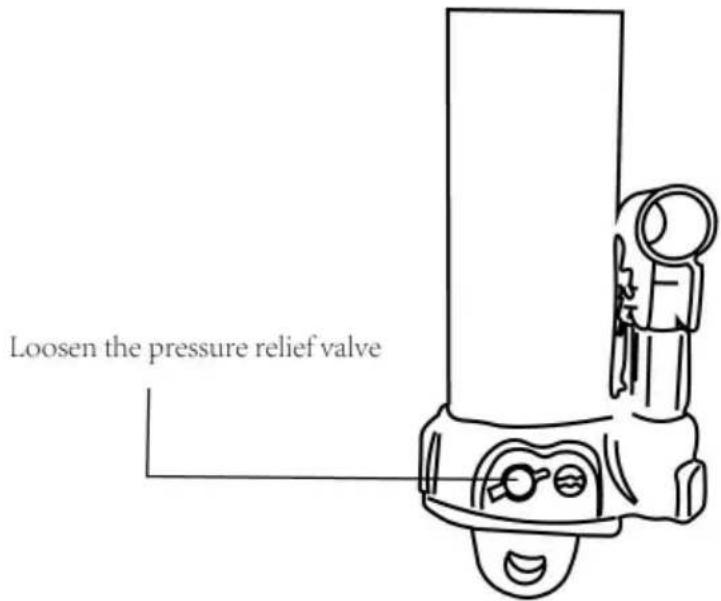

+ För att sänka:

Ta bort tryckhandtaget. Använd den slitsade öppningen i slutet av handtaget och vrid frigöringsventilen något moturs för att lossa den.

Då kommer kolvstången att röra sig långsamt nedåt. När den är laddad, bör utlösningsventiler inte vridas snabbt, annars leder för snabb sänkning till fara.

Se till att alla verktyg och personal är fria innan lasten sänks. Farliga dynamiska stötbelastningar skapas genom att snabbt öppna och stänga utlösningsventilen när lasten sänks. Den resulterande överbelastningen kan orsaka fel på hydraulsystemet, vilket kan orsaka allvarliga personskador och/eller egendomsskador.

FÖR SÄKERHETENS SKYLD

Lyftvikten bör inte överstiga den angivna plikten för denna domkraft. Utan stödställ är det inte tillåtet att arbeta under det lyfta tunga kroppen efter att den har höjts.

RUTINUNDERHÅLL

Rätt mängd olja bör upprätthållas, annars specificerade lyft höjden skulle inte nås.

För att undvika skador bör domkraften hållas från att stöta när den är i drift.

Domkraften får inte stå på ena sidan eller upp och ner.

Denna produkt är inte lämplig för driftmiljön full eller sur alkalisk frätande luft.

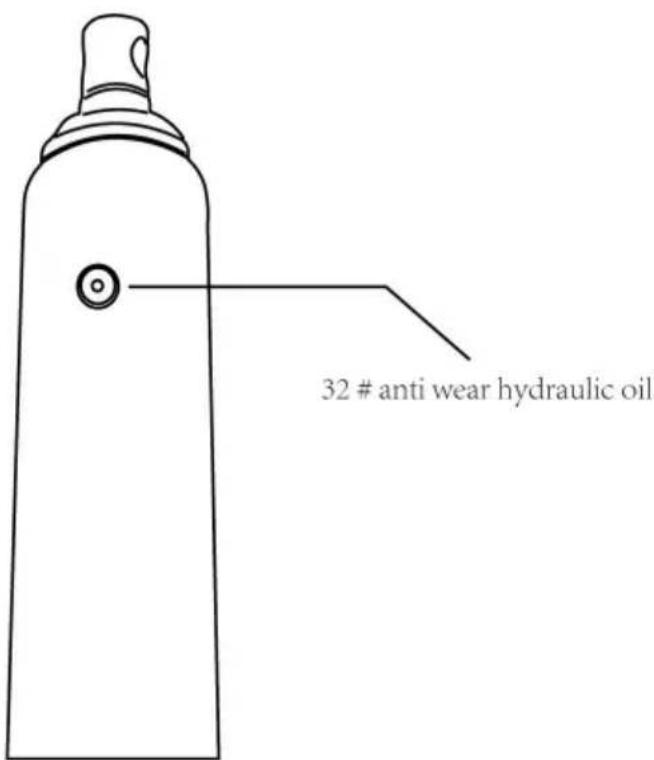

Tillsätter olja

1. Med sadeln helt sänkt och pumpkolven helt nedtryckt, sätt domkraften i sin upprätt, jämnt läge. Ta bort oljepåfyllningspluggen.
2. Fyll på tills oljan är i nivå med påfyllningspluggens hål, sätt tillbaka oljefilterpluggen.

För bästa prestanda och längsta livslängd, byt ut hela vätsketillförseln kl minst en gång per år.

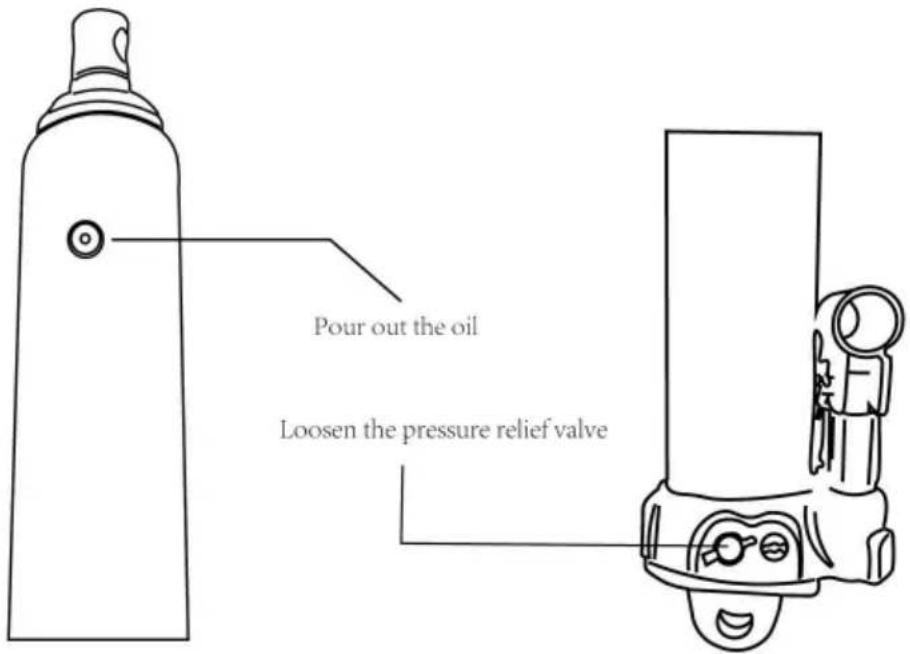

1. Med sadeln helt sänkt och pumpkolven helt intryckt, ta bort

1. Lägg domkraften på sidan och töm vätskan i en lämplig behållare.

Obs: Kassera hydraulvätska i enlighet med lokala föreskrifter.

1. Fyll med domkraftsolja av god kvalitet. Sätt tillbaka oljepåfyllningspluggen. Vi rekommenderar 32# antislitage hydraulolja eller motsvarande.

1. En beläggning av lätt smörjolja till pivotpunkter axlar och gångjärn kommer att hjälpa för att förhindra rost och säkerställa att hjul, hjul och pumpenheter röra sig fritt.
2. Kontrollera regelbundet pumpkolven och kolven för tecken på rost eller korrosion. Rengör vid behov och torka av med en oljig trasa.

Varning: Använd aldrig sandpapper eller slipande material på dessa ytor.

1. När den inte används, förvara domkraften med pumpkolven och kolven helt indragna.

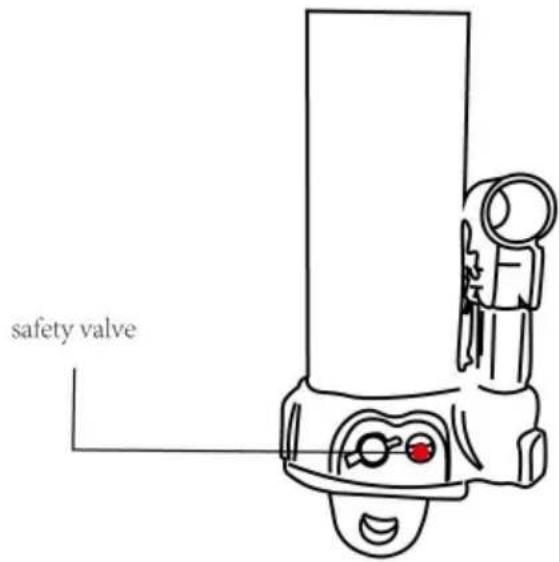

⚠ Uppvärmning: Justera inte denna ventil.

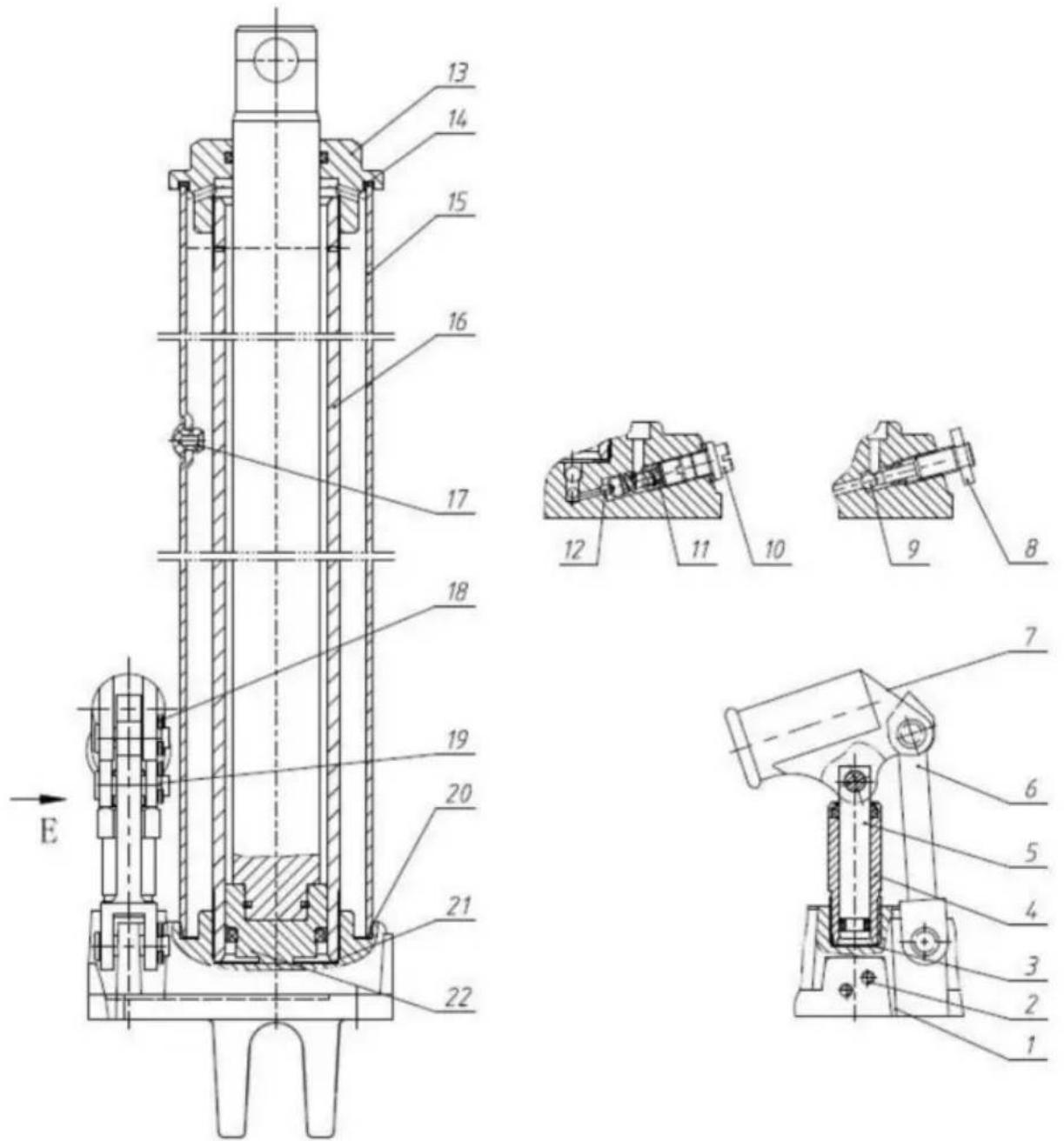

Strukturell sammansättning

3	packning	1		14	Topplocks tätningpackning	1
4	Pumpkropp	1		15	Oljelagringstank	1
5	Pumpkärnagrupp	1		16	Cylinderpipa	1
6	Vevstake	1		17	Oljeplugg	1
7	Jackhållare	1		18	Saxnål	3
8	Tryckavlastningventil	1		19	Platt axelnål	3
9 6mm stålkula		3		20	Trapetsformad tätningringa	1
10	Avlastningsventil	1		21	Cylindertätningspackning 1
11	Tryckavlastningventil	1		22	Kolvstångsgrupp	1

Parametertabell

Modell	Lyftkapacitet (TON)	Lyftresor (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

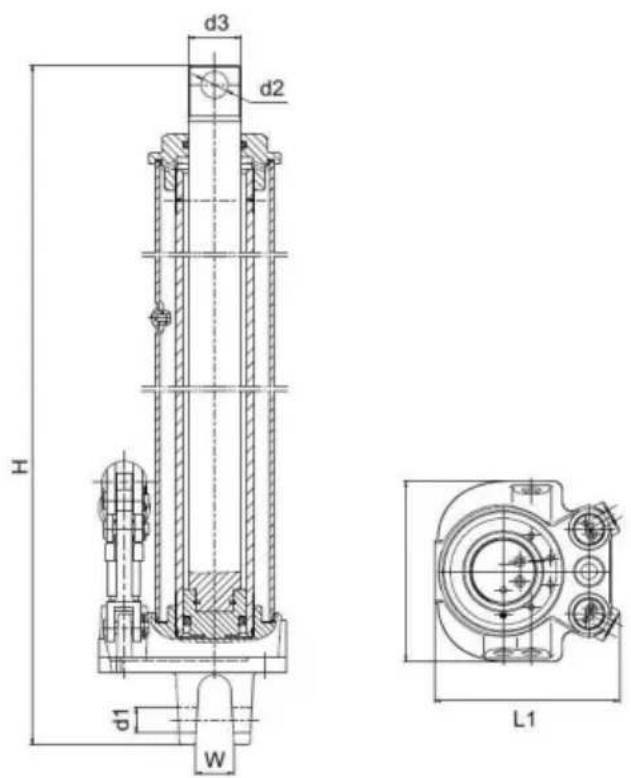

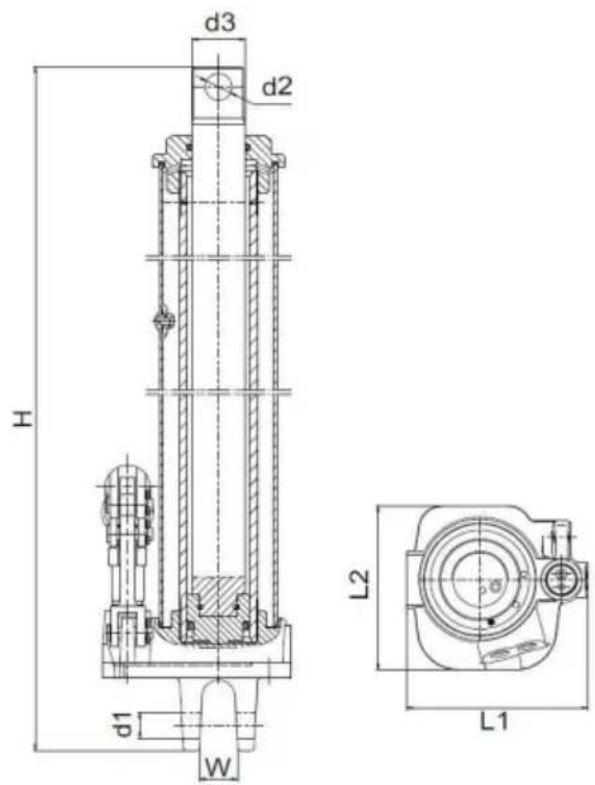

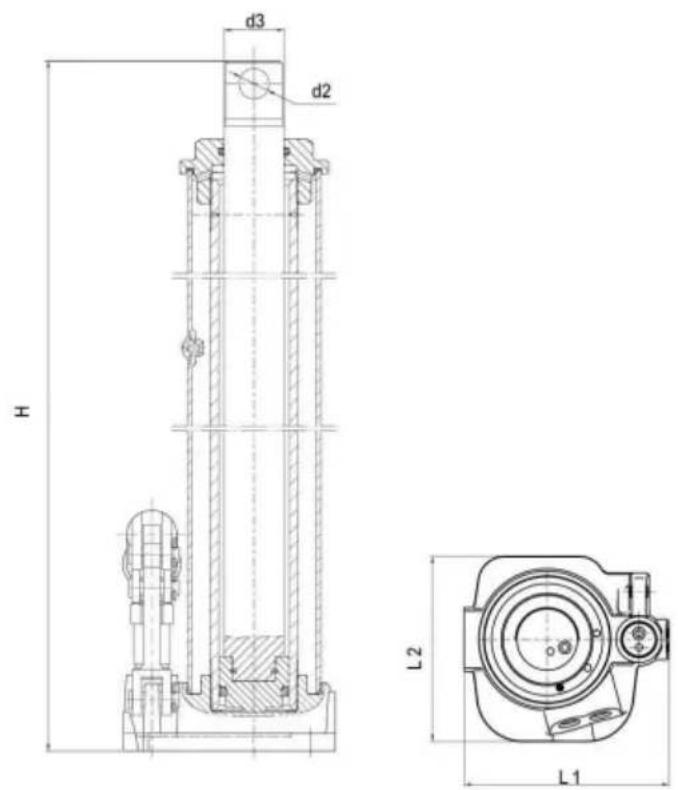

Mått

Modell: QJD-CB040B-00

Modeller: QJD-CB080B-00

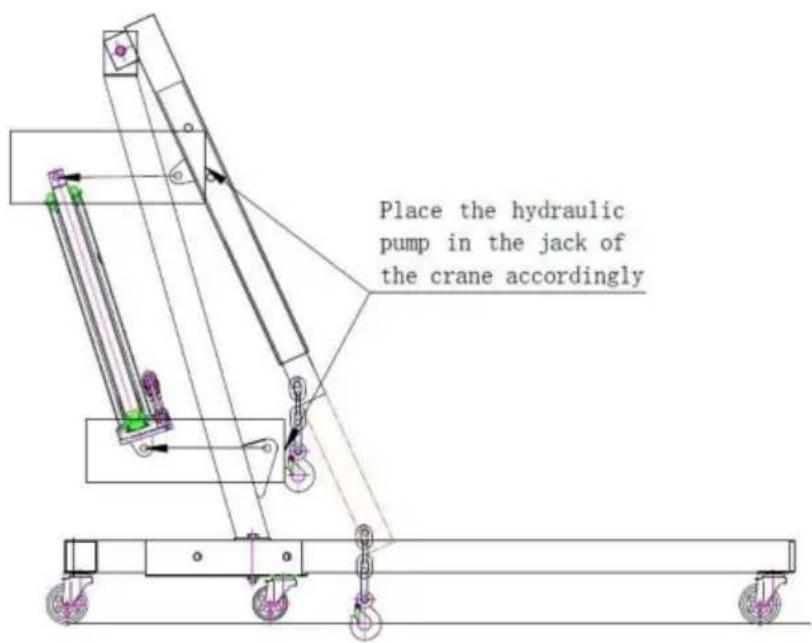

Installationsinstruktioner för kolvpump

Symptom	Möjliga orsaker	Korrigerande åtgärd
Jack kommer inte att ladda	Avlastningsventilen är inte tätt stängd överbelastningstillståndLufttillförseln är tillräcklig	Se till att utlösningsventilen är ordentligt stängdÅtgärda överbelastningstillståndSäkerställ tillräcklig lufttillförsel
Jack blöder av efter lyft	Frigöringsventilen är inte ordentligt stängdÖverbelastningstillståndHydraulenhetens funktionsfel	Se till att utlösningsventilen är ordentligt stängdÅtgärda överbelastningstillståndKontakta säljaren
Domkraften sänks inte efter lossning	Reservoaren överfylldLänkar bindande	Töm vätska till rätt nivåRengör och smörj rörliga delar
Dålig lyftprestanda	Vätskenivån lågLuft instängd i systemet	Se till att vätskenivån är korrektMed kolven helt indragen, ta bort oljepåfyllningspluggen för att låta tryckluft komma ut, sätt tillbaka oljepåfyllningspluggen
Lyfter inte till full förlängning	Vätskenivån låg	Se till att vätskenivån är korrekt
