Typ produktu	Podnośnik hydrauliczny długi
Marka	Vevor
Model	QJD-CB080B-00
Udźwig	8 ton
Skok podnoszenia	500 mm
Wymiary podstawy (dł. x szer.)	125 x 115 mm
Średnica cylindra	30 mm
Średnica tłoka	22 mm
Zasilanie	Ręczne (pompa hydrauliczna)
Zalecany olej	Olej hydrauliczny 32# przeciwzużyciowy lub równoważny
Przeznaczenie	Podnoszenie ciężkich ładunków za pomocą dźwigu; nie używać jako stałe podparcie
Metoda podnoszenia	Ręczne pompowanie uchwytem
Metoda opuszczania	Zawór spustowy (kręcić powoli)
Bezpieczeństwo	Nie przeciążać; zawsze używać podpórek; nie pracować pod obciążeniem bez podparcia
Konserwacja	Sprawdzić poziom oleju przed użyciem; nasmarować punkty obrotu; wymieniać olej corocznie
Rozwiązywanie problemów	Dołączona instrukcja: nie podnosi, wyciek, nie opuszcza, słaba wydajność, nie osiąga pełnego skoku
Części zamienne	22 części wymienione w instrukcji (np. korpus zaworu, stalowa kulka, uszczelki)
Gwarancja	Wsparcie techniczne i elektroniczny certyfikat gwarancji na stronie www.vevor.com/support
Dołączone akcesoria	Uchwyt ciśnieniowy, korek wlewu oleju

Często zadawane pytania - QJD-CB080B-00 Vevor

Jak wlać olej hydrauliczny do podnośnika Vevor QJD-CB080B-00?

Upewnij się, że siodło i tłok pompy są całkowicie opuszczone. Umieść podnośnik w pozycji pionowej i poziomej. Wyjmij korek wlewu oleju. Napełniaj, aż olej osiągnie dolną krawędź otworu. Zamontuj ponownie korek. Używaj wyłącznie wysokiej jakości oleju hydraulicznego zalecanego 32# przeciwzużyciowego.

Jakiego oleju używać do tego podnośnika?

Używaj oleju hydraulicznego 32# przeciwzużyciowego lub równoważnego. Nie używaj płynu hamulcowego ani innych nieodpowiednich płynów, które mogą uszkodzić urządzenie.

Co zrobić, jeśli podnośnik nie podnosi?

Sprawdź, czy zawór spustowy jest zamknięty (obrócony w prawo). Upewnij się, że nie występuje przeciążenie. Jeśli problem nadal występuje, sprawdź poziom oleju i odpowietrz system.

Jak odpowietrzyć układ hydrauliczny?

Przy całkowicie wsuniętym cylindrze, wyjmij korek wlewu oleju, aby umożliwić ujście powietrza pod ciśnieniem. Zamontuj ponownie korek. Jeśli problem nadal występuje, sprawdź poziom oleju.

Jak opuścić podnośnik pod obciążeniem?

Wyjmij uchwyt ciśnieniowy. Użyj rozciętego otworu uchwytu, aby obrócić zawór spustowy w kierunku przeciwnym do ruchu wskazówek zegara powoli. Nie obracaj gwałtownie, ponieważ zbyt szybkie opuszczanie może być niebezpieczne. Upewnij się, że personel i narzędzia są odsunięte.

Jakie są podstawowe środki ostrożności?

Nigdy nie przekraczaj udźwigu (8 ton). Nigdy nie pracuj pod uniesionym ładunkiem bez użycia podpórek o odpowiedniej nośności. Nie upuszczaj ładunku gwałtownie. Przeczytaj i zrozum wszystkie instrukcje przed użyciem.

Jak często należy wymieniać olej hydrauliczny?

Zaleca się całkowitą wymianę płynu hydraulicznego przynajmniej raz w roku w celu zapewnienia optymalnej wydajności i długiej żywotności.

Jak konserwować podnośnik, aby przedłużyć jego żywotność?

Okresowo sprawdzaj poziom oleju. Lekko nasmaruj punkty obrotu, osie i zawiasy olejem smarnym. Sprawdź, czy tłok i cylinder pompy nie mają rdzy. Czyść i przecieraj natłuszczoną szmatką. Nigdy nie używaj papieru ściernego. Przechowuj podnośnik z całkowicie wsuniętym tłokiem.

Gdzie znaleźć części zamienne do tego modelu?

Instrukcja zawiera listę 22 części zamiennych z ich numerami referencyjnymi. Aby uzyskać części zamienne, skontaktuj się z pomocą techniczną za pośrednictwem www.vevor.com/support.

Czy podnośnik może utrzymać ładunek w podniesionej pozycji bez podpórki?

Nie. Ten podnośnik jest wyłącznie urządzeniem do podnoszenia. Ładunek należy natychmiast podeprzeć za pomocą podpórek lub innych odpowiednich środków. Nigdy nie pracuj pod ładunkiem podtrzymywanym wyłącznie przez podnośnik.

INSTRUKCJA OBSŁUGI QJD-CB080B-00 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Podnośnik Long RAM

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Podnośnik Long RAM

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ogrzewanie:

Aby zapewnić sobie bezpieczeństwo i zapobiec obrażeniom, przeczytaj uważnie o następujących ostrzeżeniach i instrukcjach obsługi:

To po prostu napęd podnośnika, który jest przeznaczony do stosowania z dźwigami w celu podnoszenia cięższych ładunków. Nie używaj tego produktu w żadnym innym celu niż do którego było przeznaczone.

Jest to wyłącznie urządzenie podnoszące, przeznaczone do stosowania z dźwigami w celu: podność cięższe ładunki. Nie przeciążaj, przeciążenie może spowodować uszkodzenie lub awarii urządzenia. Nie należy używać tego produktu do celów innych niż to do czego było przeznaczone.

Obciążenie musi być natychmiast podparte innymi odpowiednimi elementami oznacza. Nigdy nie pracuj pod obciążeniem lub w jego pobliżu, dopóki nie zostanie ono prawidłowo podparte na odpowiednio przystosowanych podstawkach podnośnikowych.

Nie upuszczaj ładunku nagle. Wstrząs, który może spowodować uszkodzenie urządzenia, może spowodować: uszkodzenie. Jednostka musi być całkowicie schowana przed dodaniem oleju. Napełnij do dolnej krawędzi otworu wlewowego. Stosować wyłącznie wysokiej jakości płyn hydrauliczny. Nie używać hamulca płyn lub jakikolwiek inny rodzaj niewłaściwego płynu, który może spowodować uszkodzenie jednostka.

Wszystkie elementy montażowe muszą być dokręcone przed użyciem. Przed użyciem należy przeczytać, przestudiować, zrozumieć i postępować zgodnie ze wszystkimi instrukcjami. konserwacja.

Obowiązkiem właściciela jest przechowywanie etykiet i instrukcji w miejscu dostępnym. Nieprzestrzeganie przez producenta tych i wszystkich innych ostrzeżeń dotyczących tego produktu może spowodować nagłą utratę podniesionego ciężaru, co może doprowadzić do śmierci, obrażeń ciała lub uszkodzenia mienia.

Ostrożność:

Używaj uchwytu dostarczonego z tym produktem lub autoryzowanego zamiennika, aby zapewnić prawidłowe działanie zaworu spustowego.

INSTRUKCJA OBSŁUGI:

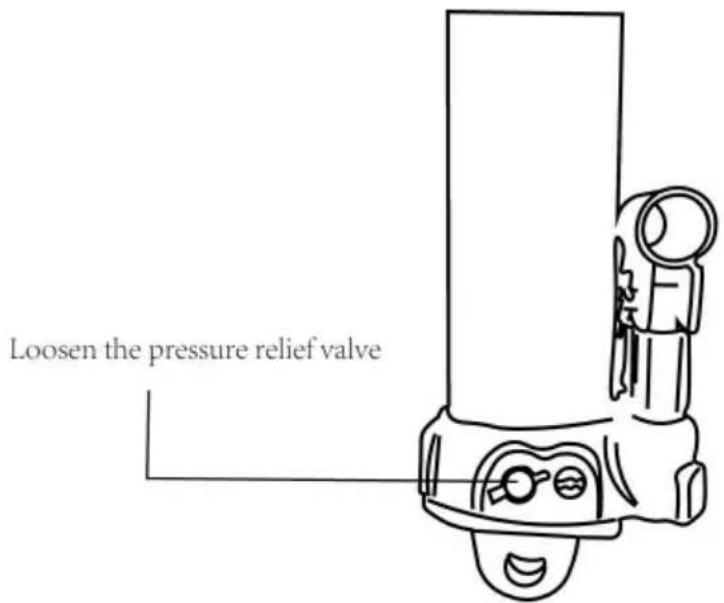

+Aby podnieść:

1. Używając szczeliny na końcu uchwytu, przekręć zawór spustowy

zgodnie z ruchem wskazówek zegara, aby go dokręcić.

1. Umieść uchwyt w uchwycie dociskowym i naciskaj w górę i w dół;

Tłoczysko będzie się powoli podnosić do potrzebnej wysokości. Następnie natychmiast przenieś obciążenie na odpowiednio przystosowane urządzenia podporowe, np. podstawki podnośnikowe.

+Aby obniżyć:

Zdejmij uchwyt dociskowy. Używając szczelinowego otworu na końcu

uchwytu, przekręć zawór spustowy lekko przeciwnie do ruchu wskazówek zegara, aby go poluzować. Następnie tłoczysko będzie się powoli przesuwać w dół. Po załadowaniu zaworu zwalniającego nie należy obracać szybko, gdyż zbyt szybkie opuszczanie może spowodować

niebezpieczeństwo.

Przed opuszczeniem ładunku upewnij się, że wszystkie narzędzia i personel są w bezpiecznym miejscu, ponieważ może to być niebezpieczne. Obciążenia udarowe dynamiczne powstają w wyniku szybkiego otwierania i zamykania zaworu spustowego, gdy ładunek jest opuszczany, co może spowodować przeciążenie i awarię układu hydraulicznego, co może skutkować poważnymi obrażeniami ciała i/lub uszkodzeniem mienia.

DLA BEZPIECZEŃSTWA

Podnoszony ciężar nie powinien przekraczać dopuszczalnego ciężaru podnośnika. Bez stojaka podporowego nie wolno wykonywać prac pod podnoszonym ciężarem. Ciało po podniesieniu.

KONSERWACJA RUTYNOWA

Należy zachować odpowiednią ilość oleju, w przeciwnym razie wymagana wysokość podnoszenia nie zostanie osiągnięta.

Aby uniknąć uszkodzenia, podnośnik należy chronić przed wstrząsami podczas pracy.

Podnośnik nie może stać na jednym boku ani do góry nogami.

Produkt nie nadaje się do stosowania w środowisku pełnym lub kwaśnym, alkalicznym, żrącym powietrzu.

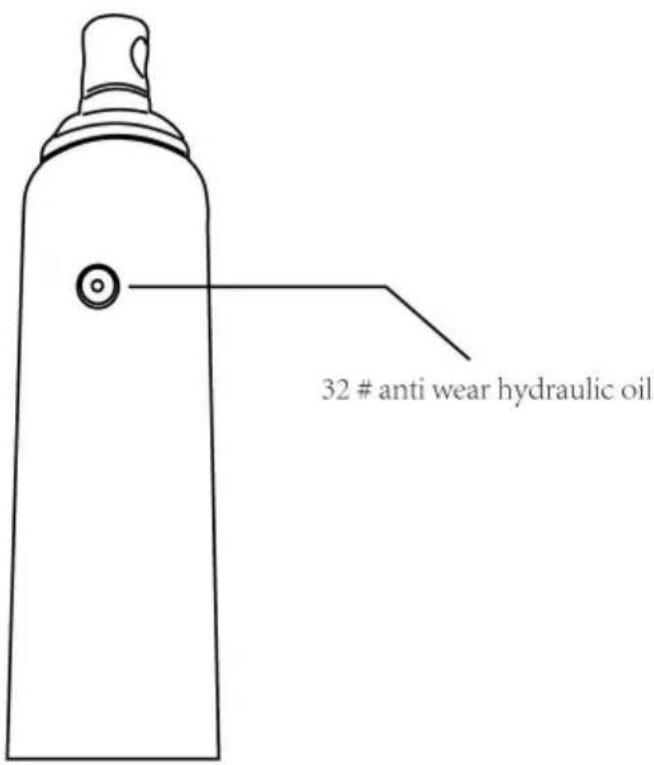

Dodawanie oleju

1. Przy całkowicie opuszczonym siodle i całkowicie wciśniętym tłoku pompy ustaw podnośnik w pozycji pionowej, poziomej. Wyjąć korek wlewu oleju.
2. Napełniaj, aż poziom oleju będzie równy otworowi wlewu oleju, załóż ponownie korek filtra oleju.

Aby uzyskać najlepszą wydajność i najdłuższą żywotność, wymień cały układ zasilania płynem co najmniej raz w roku.

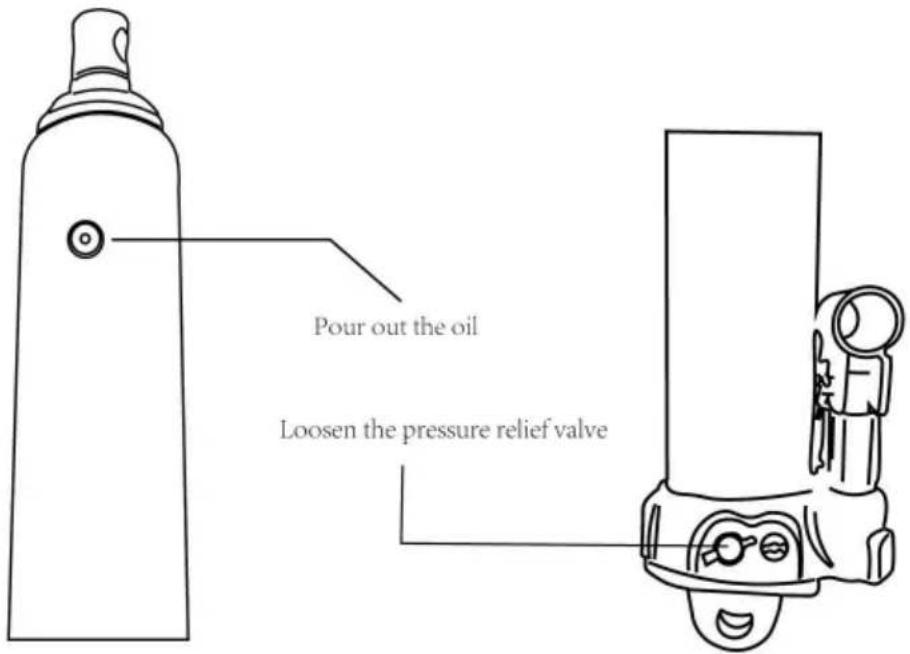

1. Przy całkowicie opuszczonym siodle i całkowicie wciśniętym tłoku pompy, wyjmij korek wlewu oleju.
2. Połóż podnośnik na boku i spuść płyn do odpowiedniego pojemnika. Uwaga: Płyn hydrauliczny należy utylizować zgodnie z lokalnymi przepisami.
3. Napełnij dobrej jakości olejem do podnośników. Zamontuj ponownie korek wlewu oleju. Zalecamy 32# olej hydrauliczny przeciwzużyciowy lub odpowiednik.

1. Pokrycie punktów obrotowych, osi i zawiasów lekkim olejem smarującym pomoże

aby zapobiec rdzewieniu i zapewnić, że koła, kółka jezdne i zespoły pomp

poruszać się swobodnie.

1. Okresowo sprawdzaj tłok i tłok pompy pod kątem oznak rdzy lub

korozja. W razie potrzeby czyścić i przecierać szmatką nasączoną olejem.

Uwaga: Nigdy nie używaj papieru ściernego ani materiałów ściernych na tych powierzchniach.

1. Gdy podnośnik nie jest używany, przechowuj go z tłokiem pompy i siłownikiem całkowicie schowanymi.

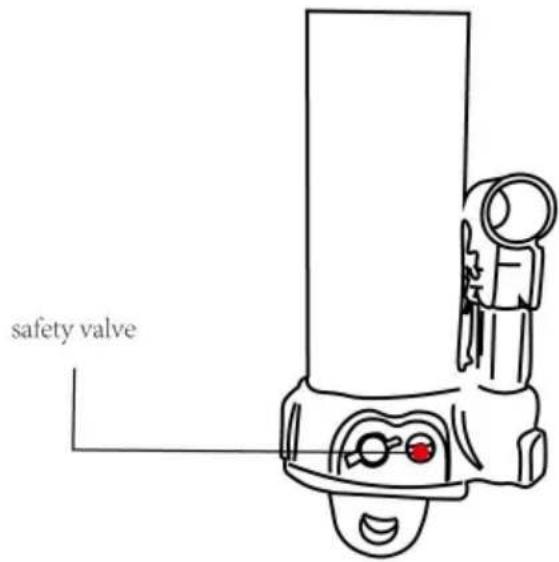

Ogrzewanie: Nie należy regulować tego zaworu.

PRZEDMIOTNIE.	OPIS ILOŚĆ			PRZEDMIOTNIE.	OPIS	ILOŚĆ
1	Korpus zaworu	1		12	Kulka stalowa 4mm	1
2	Śruba stożkowa	2		13	Nakrętka górna	1

3	uszczelka	1		14	Uszczelnienie górnej pokrywy uszczelka	1
4	Korpus pompy	1		15	Zbiornik na olej	1
5	Rdzeń pompy grupa	1		16	Lufa cylindra	1
6	Korbowód	1		17	Korek olejowy	1
7	Uchwyt podnośnika	1		18	Kołek rozporowy	3
8	Ulgę w ciśnieniu zawór	1		19	Płaski sworzeń barkowy	3
9 kulek stalowych 6mm		3		20	Uszczelnienie trapezowe pierścień	1
10	Zawór bezpieczeństwa	1		21	Uszczelka cylindra 1
11	Ulgę w ciśnieniu zawór	1		22	Grupa tłoczysk	1

Tabela parametrów

Model	Udźwig (TONA)	Podróże podnoszące (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

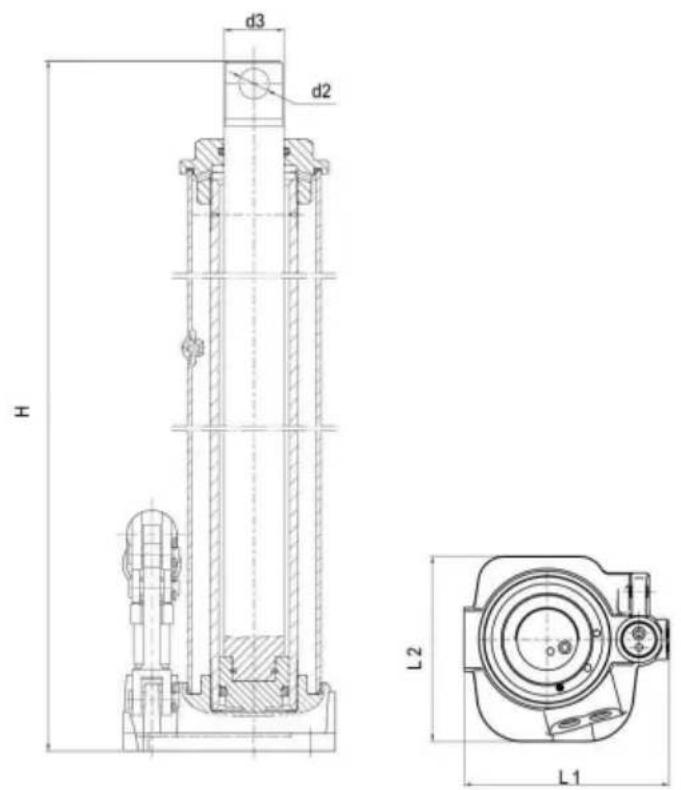

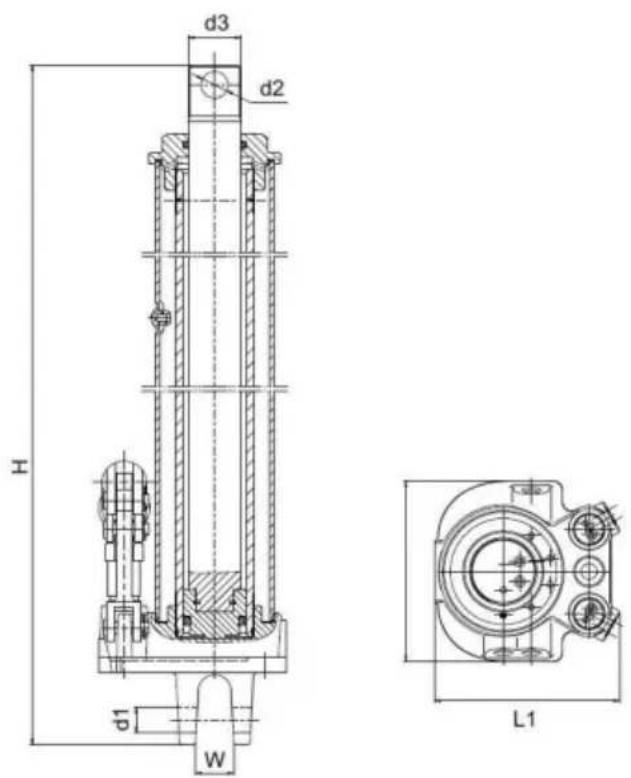

Wymiary

Modelu: QJD-CB040B-00

Instrukcje instalacji pompy tłokowej

Objaw	Możliwe przyczyny	Działanie naprawcze
Jack nie ładuje się	Zawór upustowy nie jest szczelnie zamknięty, stan przeciążeniaDopływ powietrza jest odpowiedni	Upewnij się, że zawór upustowy jest szczelnie zamkniętyRozwiązanie problemu przeciążeniaZapewnij odpowiednią ilość powietrza
Jack krwawi po podniesieniu	Zawór spustowy nie jest szczelnie zamknięty Stan przeciążeniaAwaria układu hydraulicznego	Upewnij się, że zawór upustowy jest szczelnie zamkniętyRozwiązanie problemu przeciążeniaSkontaktuj się ze sprzedawcą
Podnośnik nie opuści się po rozładowaniu	Zbiornik przepełnionyŁączenia wiążące	Spuść płyn do odpowiedniego poziomuWyczyść i nasmaruj ruchome części
Słaba wydajność podnoszenia	Niski poziom płynuPowietrze uwięzione w układzie	Zapewnij właściwy poziom płynuPrzy całkowicie cofniętym tłoku wyjmij korek wlewu oleju aby umożliwiać ujście sprężonego powietrza, a następnie założ ponownie korek wlewu oleju.
Nie podniesie się do pełnego wyciągnięcia	Niski poziom płynu	Zapewnij właściwy poziom płynu
