QJD-CB080B-00 - Cric Vevor - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo QJD-CB080B-00 Vevor in formato PDF.
| Tipo di prodotto | Cric con martinetto lungo |
| Marchio | Vevor |
| Modello | QJD-CB080B-00 |
| Capacità di sollevamento | 8 tonnellate |
| Corsa di sollevamento | 500 mm |
| Dimensioni della base (L x l) | 125 x 115 mm |
| Diametro del cilindro | 30 mm |
| Diametro del pistone | 22 mm |
| Alimentazione | Manuale (pompa idraulica) |
| Tipo di olio consigliato | Olio idraulico 32# anti-usura o equivalente |
| Uso previsto | Sollevamento di carichi pesanti con gru; non utilizzare come supporto permanente |
| Metodo di sollevamento | Pompaggio manuale con maniglia |
| Metodo di abbassamento | Valvola di scarico (girare lentamente) |
| Sicurezza | Non sovraccaricare; utilizzare sempre cavalletti; non lavorare sotto carico senza supporto |
| Manutenzione | Controllare il livello dell'olio prima dell'uso; lubrificare i punti di snodo; cambiare l'olio annualmente |
| Risoluzione dei problemi | Guida inclusa: non carica, sanguinamento, non si abbassa, prestazioni scadenti, non sale completamente |
| Ricambi | 22 pezzi elencati nel manuale (es. corpo valvola, sfera d'acciaio, guarnizioni) |
| Garanzia | Supporto tecnico e certificato di garanzia elettronico su www.vevor.com/support |
| Accessori inclusi | Maniglia di pressione, tappo di riempimento dell'olio |
Domande frequenti - QJD-CB080B-00 Vevor
Domande degli utenti su QJD-CB080B-00 Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cric in formato PDF gratuitamente! Trova il tuo manuale QJD-CB080B-00 - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. QJD-CB080B-00 del marchio Vevor.
MANUALE UTENTE QJD-CB080B-00 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
JACK RAM LUNGO
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
JACK RAM LUNGO
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
Riscaldamento:
Per la tua sicurezza e per prevenire lesioni, ti preghiamo di leggere molto attentamente sulle seguenti avvertenze e istruzioni per l'uso:
ÿ Questo è solo un azionamento di sollevamento, progettato per essere utilizzato con gru per sollevare carichi più pesanti. Non utilizzare questo prodotto per scopi diversi da quello per cui era destinato.
ÿ Questo è solo un dispositivo di sollevamento, progettato per essere utilizzato con gru per sollevare carichi più pesanti. Non sovraccaricare sovraccarico può causare danni a o guasto dell'unità. Non utilizzare questo prodotto per scopi diversi da ciò per cui era destinato.
ÿ Il carico deve essere sostenuto immediatamente da altri mezzi appropriati significa. Non lavorare mai sopra, sotto o intorno al carico finché non è correttamente supportato da cavalletti di supporto opportunamente dimensionati.
ÿ Non far cadere il carico all'improvviso. Poiché l'urto risultante all'unità potrebbe causare danni. L'unità deve essere completamente retratta prima di aggiungere olio. Riempire fino al bordo inferiore del foro di riempimento. Utilizzare solo fluido idraulico di alta qualità. Non utilizzare freni fluido o qualsiasi altro tipo di fluido improprio che possa causare danni al unità.
ÿ Tutto l'hardware di montaggio deve essere stretto prima dell'uso. ÿ Leggere, studiare, comprendere e seguire tutte le istruzioni prima dell'uso o manutenzione.
ÿ È responsabilità del proprietario tenere a portata di mano le etichette e i manuali dalla mancata osservanza da parte del produttore di queste e di tutte le altre avvertenze relativo a questo prodotto può causare la perdita improvvisa del carico sollevato con conseguenti decessi, lesioni personali o danni alla proprietà.
Attenzione:
Utilizzare la maniglia fornita per questo prodotto o un ricambio autorizzato maniglia per garantire il corretto funzionamento della valvola di rilascio.
ISTRUZIONI PER L'USO:
+Per aumentare:
-
Utilizzando l'apertura scanalata all'estremità della maniglia, ruotare la valvola di rilascio in senso orario per stringerlo.
-
Inserire la maniglia nel supporto della maniglia di pressatura e premere verso l'alto e verso il basso; l'asta del pistone salirà lentamente fino all'altezza desiderata, quindi trasferirla immediatamente il carico su dispositivi di supporto opportunamente dimensionati, come cavalletti.

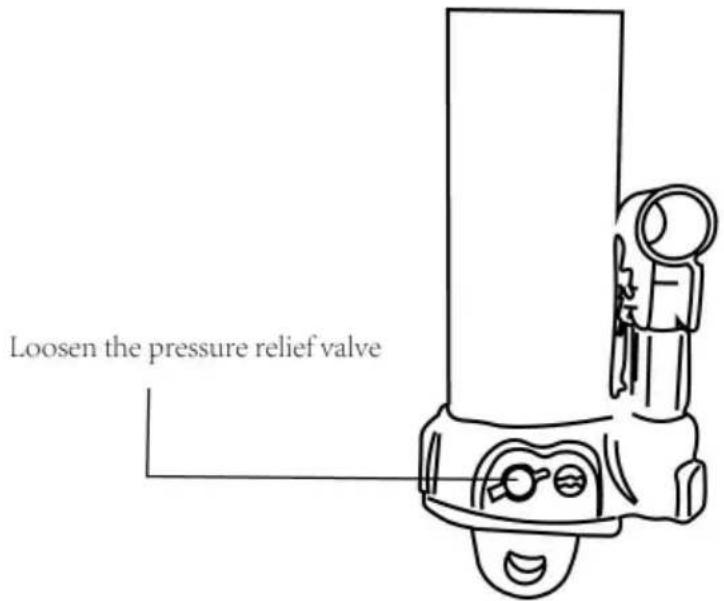

+Per abbassare:
Rimuovere la maniglia di pressatura. Utilizzando l'apertura scanalata all'estremità della maniglia girare la valvola di rilascio leggermente in senso antiorario per allentarla. E quindi l'asta del pistone si muoverà lentamente verso il basso. Quando caricata. la valvola di rilascio non deve essere girato rapidamente, altrimenti un abbassamento troppo rapido porterà a Pericolo.
Assicurarsi che tutti gli strumenti e il personale siano liberi prima di abbassare il carico, pericoloso carichi d'urto dinamici vengono creati aprendo e chiudendo rapidamente il valvola di rilascio mentre il carico viene abbassato il sovraccarico risultante può causare guasti al sistema idraulico, che potrebbero causare gravi lesioni personali e/o danni alla proprietà.
PER MOTIVO DELLA SICUREZZA
Il peso sollevato non deve superare il carico specificato per questo cric. Senza un supporto di supporto, non è consentito lavorare sotto il peso sollevato corpo dopo essere stato sollevato.
MANUTENZIONE ORDINARIA
È necessario mantenere la giusta quantità di olio, altrimenti il sollevamento specificato l'altezza non verrebbe raggiunta.
Per evitare danni, il cric deve essere tenuto lontano da scosse elettriche mentre è in funzione. operazione.
Non è consentito posizionare il cric su un lato o capovolto.
Questo prodotto non è adatto all'ambiente operativo pieno o acido aria alcalina corrosiva.
Aggiungere olio
- Con la sella completamente abbassata e il pistone della pompa completamente premuto, posizionare il martinetto nella sua posizione posizione verticale e livellata. Rimuovere il tappo di riempimento dell'olio.
- Riempire fino a quando l'olio è a livello del foro del tappo di riempimento, quindi reinstallare il tappo del filtro dell'olio.
Per prestazioni ottimali e una durata maggiore, sostituire l'intera fornitura di fluido a almeno una volta all'anno.
-

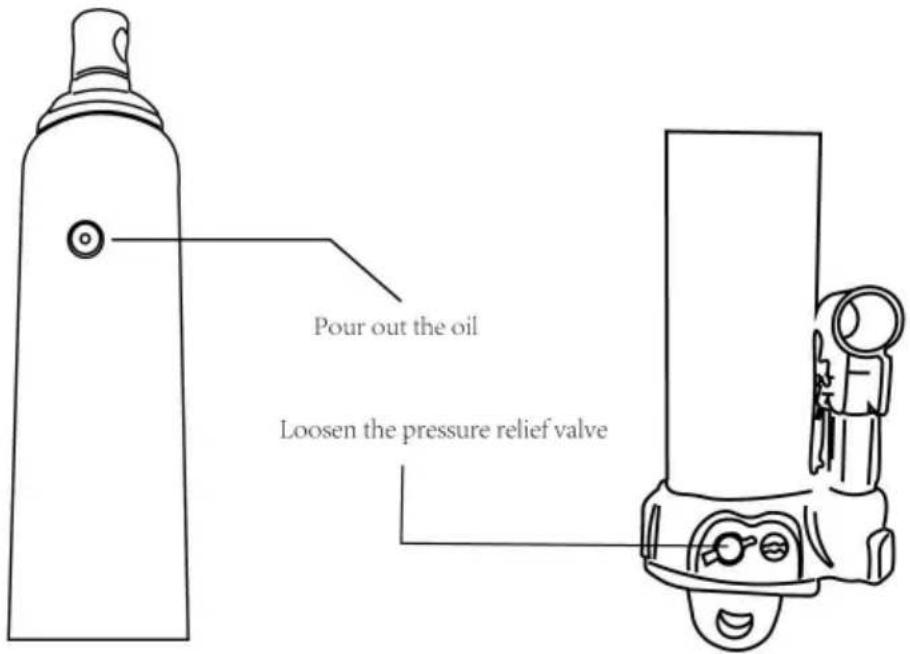

Con la sella completamente abbassata e il pistone della pompa completamente premuto, rimuovere il tappo di riempimento dell'olio.
-
Adagiare il cric su un lato e scaricare il fluido in un contenitore adatto.
Nota: smaltire il fluido idraulico in conformità alle normative locali.

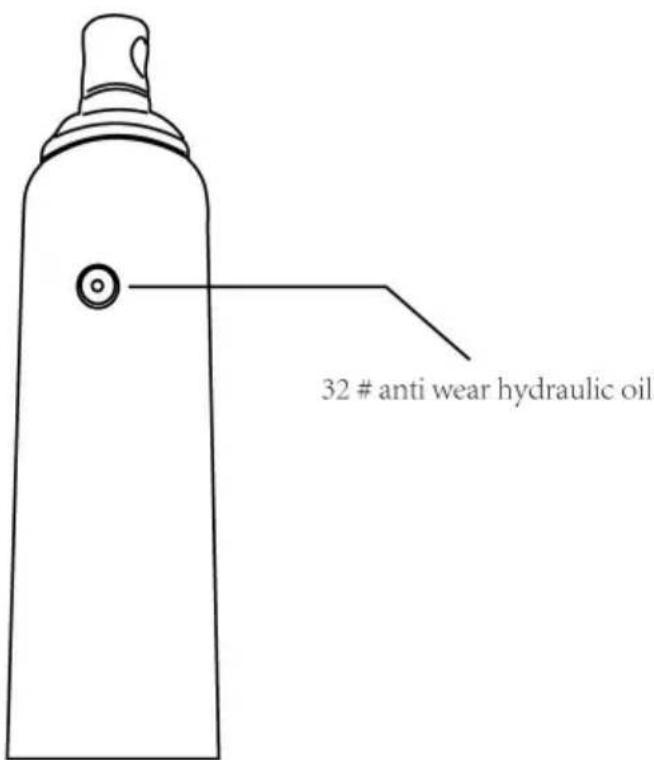

- Riempire con olio per cric di buona qualità. Reinstallare il tappo di riempimento dell'olio. Consigliamo 32# olio idraulico antiusura o equivalente.
- Uno strato di olio lubrificante leggero sui punti di articolazione, sugli assi e sulle cerniere aiuterà per prevenire la ruggine e garantire che ruote, rotelle e gruppi pompa
muoversi liberamente.
- Controllare periodicamente il pistone della pompa e il pistone per individuare eventuali segni di ruggine o corrosione. Pulire se necessario e passare un panno unto.
Attenzione: non utilizzare mai carta vetrata o materiali abrasivi su queste superfici.
- Quando non è in uso, riporre il cric con il pistone della pompa e il pistone completamente retratti.

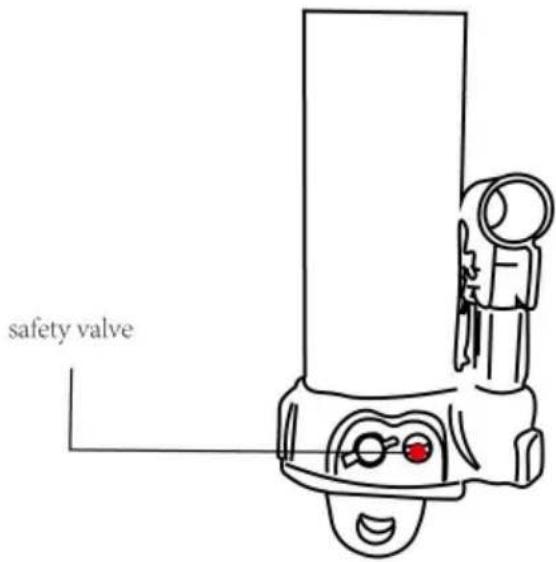

Riscaldamento: non regolare questa valvola.

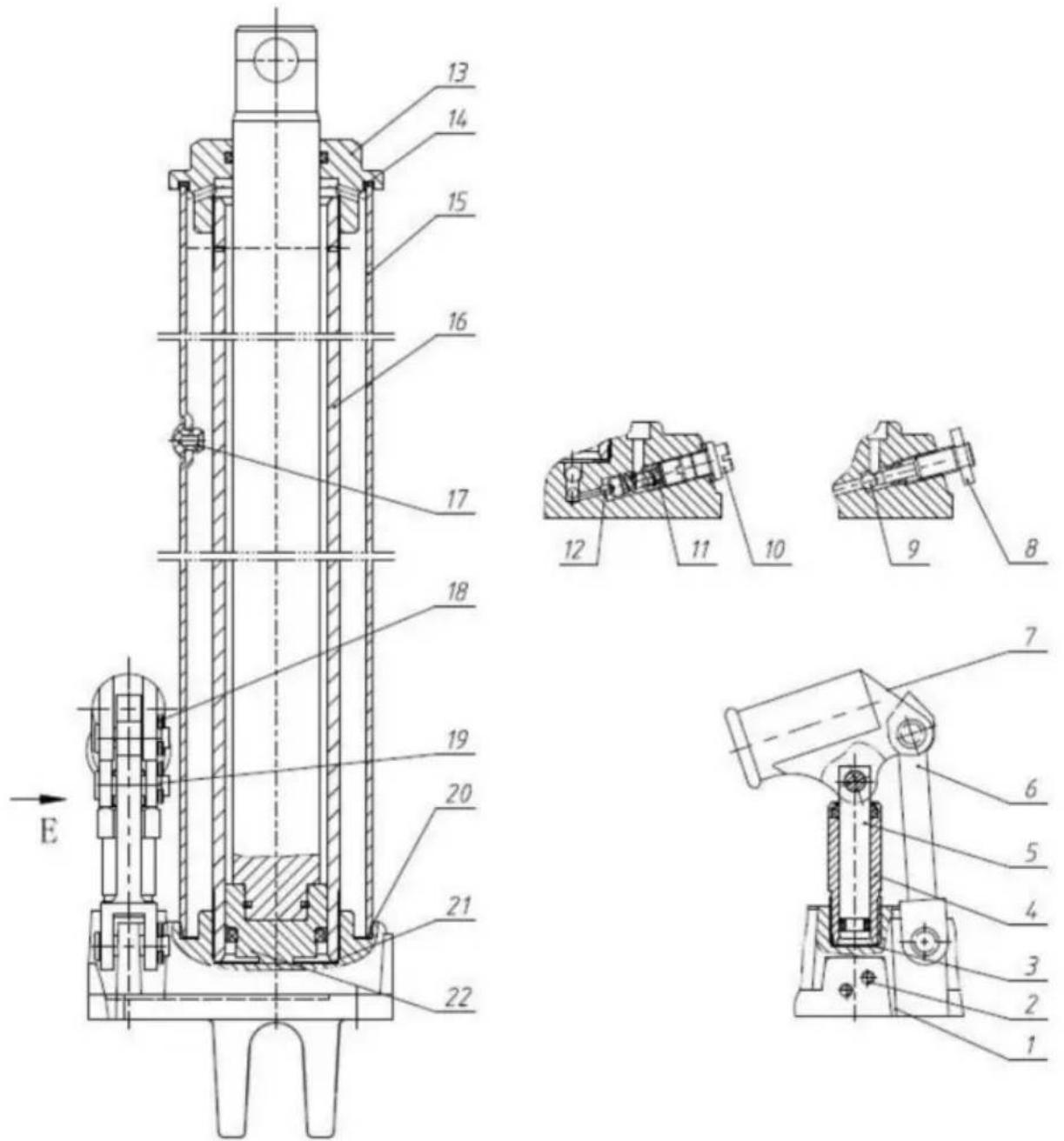

Composizione strutturale
| ARTICOLONO. | DESCRIZIONE QTY Quantità | ARTICOLONO. | DESCRIZIONE | ||
| 1 | Corpo valvola | 1 | 12 | Sfera in acciaio da 4 mm | 1 |
| 2 | Vite conica | 2 | 13 | Tappo superiore | 1 |
| 3 | guarnizione | 1 | 14 | Sigillatura del coperchio superiore guarnizione | 1 | |
| 4 | Corpo pompa | 1 | 15 | Serbatoio di stoccaggio dell'olio | 1 | |
| 5 | Nucleo della pompa gruppo | 1 | 16 | Canna del cilindro | 1 | |
| 6 | Biella | 1 | 17 | Tappo dell'olio | 1 | |
| 7 | Supporto per cric | 1 | 18 | Coppiglia | 3 | |
| 8 | Sollievo dalla pressione valvola | 1 | 19 | Perno a spalla piatta | 3 | |
| 9 sfere di acciaio da 6 mm | 3 | 20 | Sigillatura trapezoidale squillo | 1 | ||
| 10 | Valvola di sicurezza | 1 | 21 | Guarnizione di tenuta del cilindro | 1 | |
| 11 | Sollievo dalla pressione valvola | 1 | 22 | Gruppo biella pistone | 1 | |
Tabella dei parametri
| Modello | Capacità di sollevamento (TONNELLATA) | Sollevamento Viaggi (mm) |
| QJD-CB040B-00 | 4 | 500 |
| QJD-CB030A-00 | 3 | 505 |
| Codice articolo: QJD-CB080A-00 | 8 | 500 |
| QJD-CB080B-00 | 8 | 500 |

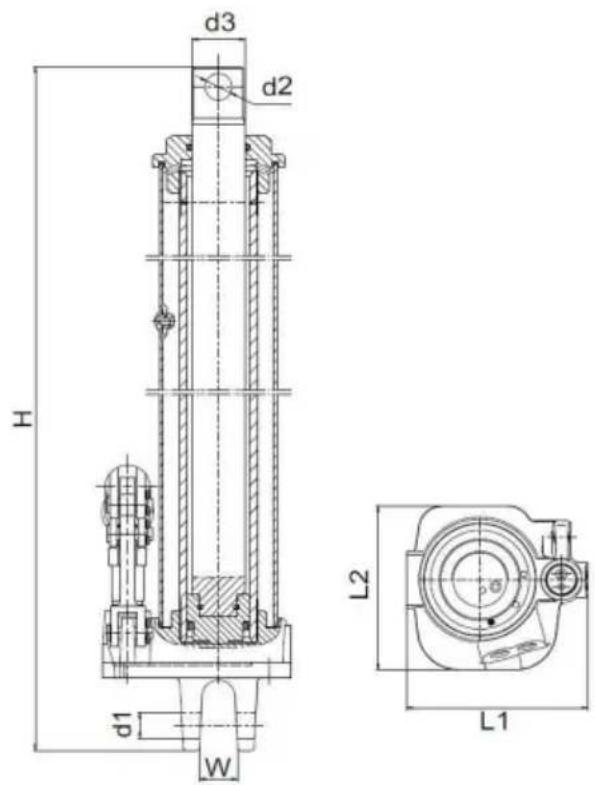

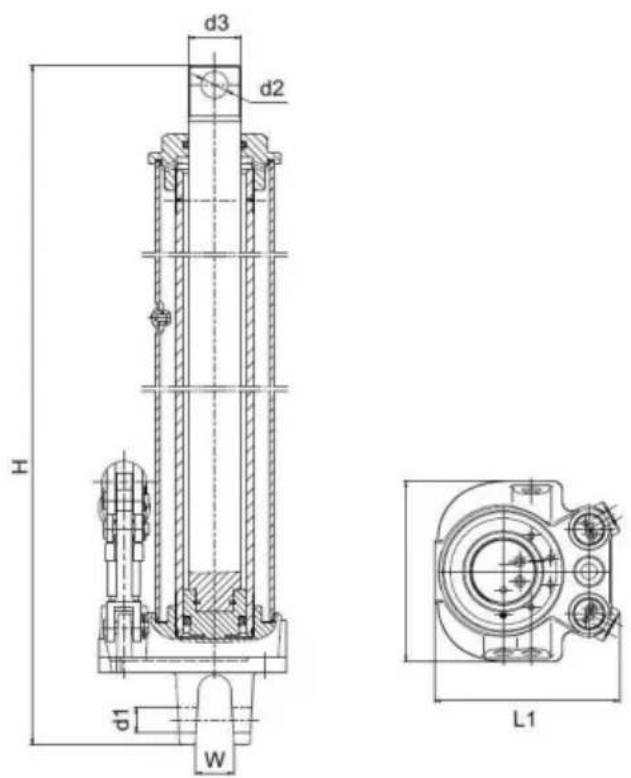

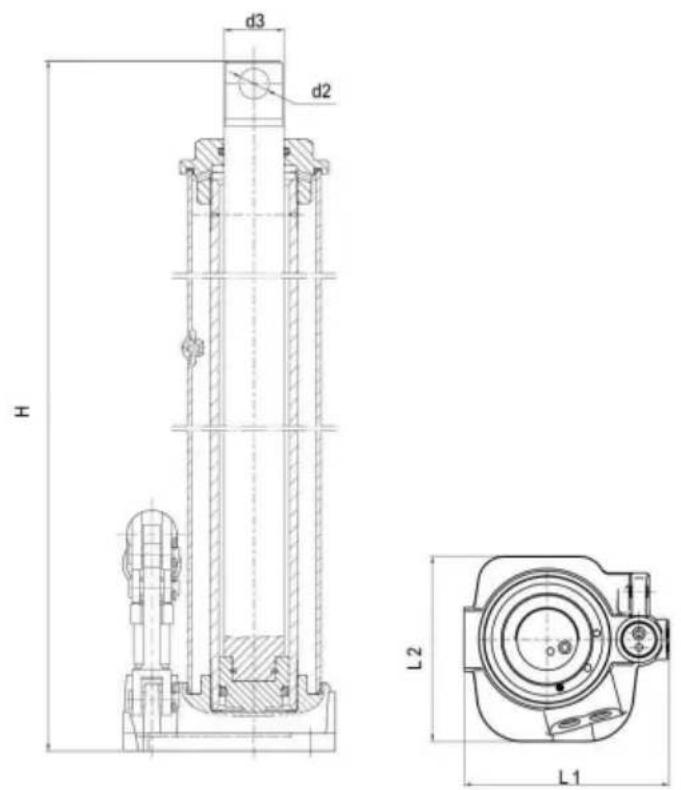

Dimensioni
Modello: QJD-CB040B-00
Modelli: QJD-CB080B-00

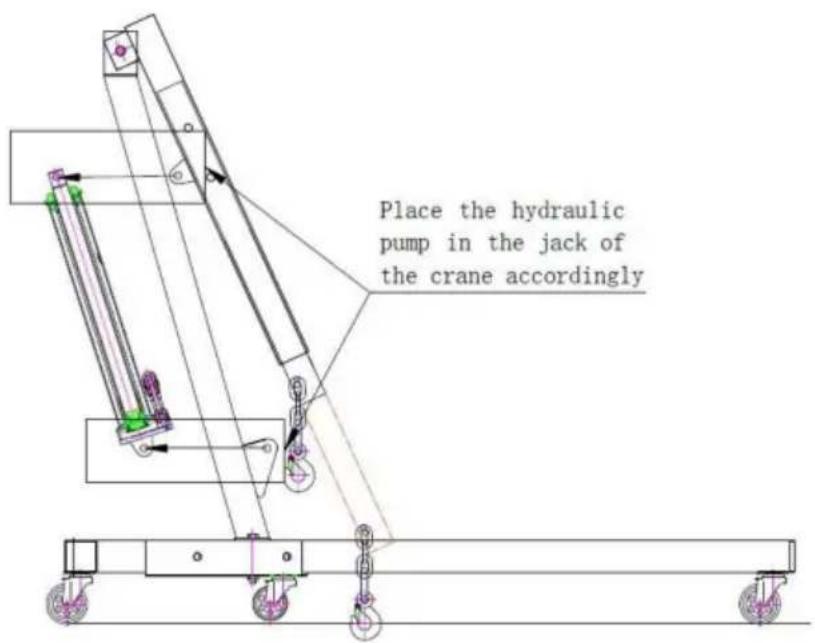

Istruzioni per l'installazione della pompa a pistone
RISOLUZIONE DEI PROBLEMI
| Sintomo | Possibili cause | Azione correttiva |
| Jack non carica | Valvola di rilascio non chiusa ermeticamente condizione di sovraccaricoFornitura d'aria adeguata | Assicurarsi che la valvola di rilascio sia ben chiusaRisolvere la condizione di sovraccaricoGarantire un'adeguata fornitura d'aria |
| Jack sanguinadopo il sollevamento | Valvola di rilascio non chiusa ermeticamenteCondizione di sovraccaricoMalfunzionamento dell'unità idraulica | Assicurarsi che la valvola di rilascio sia ben chiusaRisolvere la condizione di sovraccaricoContatta il venditore |
| Il martinetto non si abbassadopo lo scarico | Serbatoio troppo pienoLegami di collegamento Pulire e lubrificare le parti mobili | Scaricare il fluido al livello corretto |
| Scarsaprestazione di sollevamento | Livello del fluido bassoAria intrappolata nel sistema | Assicurare il corretto livello del fluidoCon il pistone completamente retratto, rimuovere il tappo riempimento dell'olio per far fuoriuscire l'aria pressurizzata, reinstallare il tappo di riempimento dell'olio |
| Non si solleva fino alla massima estensione | Livello del fluido basso | Assicurare il corretto livello del fluido |
VEVOR®
TOUGH TOOLS, HALF PRICE
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
