BEDIENUNGSANLEITUNG HL10000 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
GEWICHTSVERTEILUNGSANHÄNGERKUPPLUNG
MODELL: HL10000
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
GEWICHTSVERTEILUNG
ANHÄNGERKUPPLUNG
MODELL: HL10000

Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren
Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig durchlesen.
WARNUNG:
- Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung aller Anweisungen und der unten aufgeführten Maßnahmen kann zu schweren Verletzungen führen.
- Bei unsachgemäßem Gebrauch der Handhebelfettpresse können verschiedene Gefahren entstehen, sowohl bei der Installation, Inbetriebnahme als auch im täglichen Betrieb.
- Verletzungsgefahr und Sachschäden durch unsachgemäße Handhabung. Halten Sie das Handbuch für das Bedienpersonal am Einsatzort des Gerätes bereit. Landesspezifische Sicherheitsmaßnahmen und Unfallverhütungsvorschriften sind zu beachten.
- Qualifiziert sind Personen, die aufgrund ihrer Ausbildung, Erfahrung, Unterweisung und Kenntnis der einschlägigen Normen in der Lage sind, die zugewiesenen Aufgaben zu beurteilen und zu erfüllen sowie potenzielle Gefahrensituationen zu erkennen.
- Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast oder Kapazität.
- Die Höhe der beladenen Kugel sollte niemals größer sein als die der ungekoppelten Kugelhöhe. Eine Überlastung des Vorderrads und ein Verlust der Traktion des Hinterrads können zu instabilem Fahrverhalten führen. Es kann die Bremsfähigkeit verringern und eine Tendenz zum Klappmessereffekt beim gleichzeitigen Abbiegen und Bremsen verursachen.
- Wenn die Höhe der beladenen Anhängerkupplung höher ist als die Höhe der unbeladenen, reduzieren Sie die Aufnahme auf der Federstange, messen Sie erneut und passen Sie an, bis die richtige Höhe erreicht ist.
- Dieses Produkt ist kein Spielzeug und die Muldenkipper-Netzplane kann nicht als Spielzeug für Kinder verwendet werden.
VORSICHT:
- Defektes Zubehör muss umgehend ausgetauscht werden. Defektes Zubehör kann zu Personen- und Sachschäden führen.
- Zubehörteile müssen während der Nutzungsdauer auf Verschleiß, Risse und sonstige Beschädigungen überprüft werden.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
MODELL UND PARAMETER
| Modell: | HL10000 |
| Gesamtgewicht des Anhängers: | 10.000 Pfund |
| Zungengewicht: | 1000 Pfund |
| Anhängerkupplung: | 2-5/16 Zoll |
| Verstellbarer Schaft: | 2" |

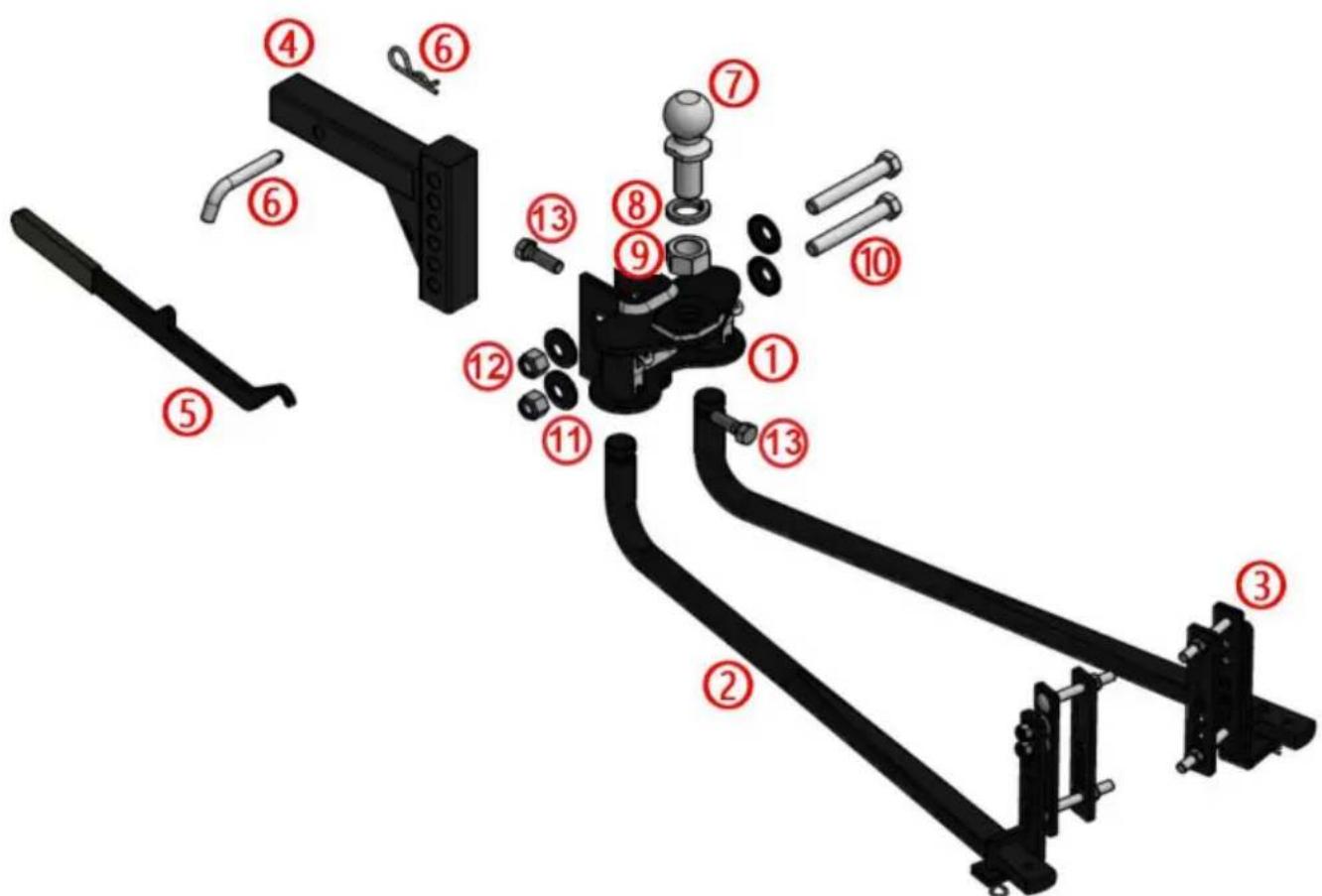

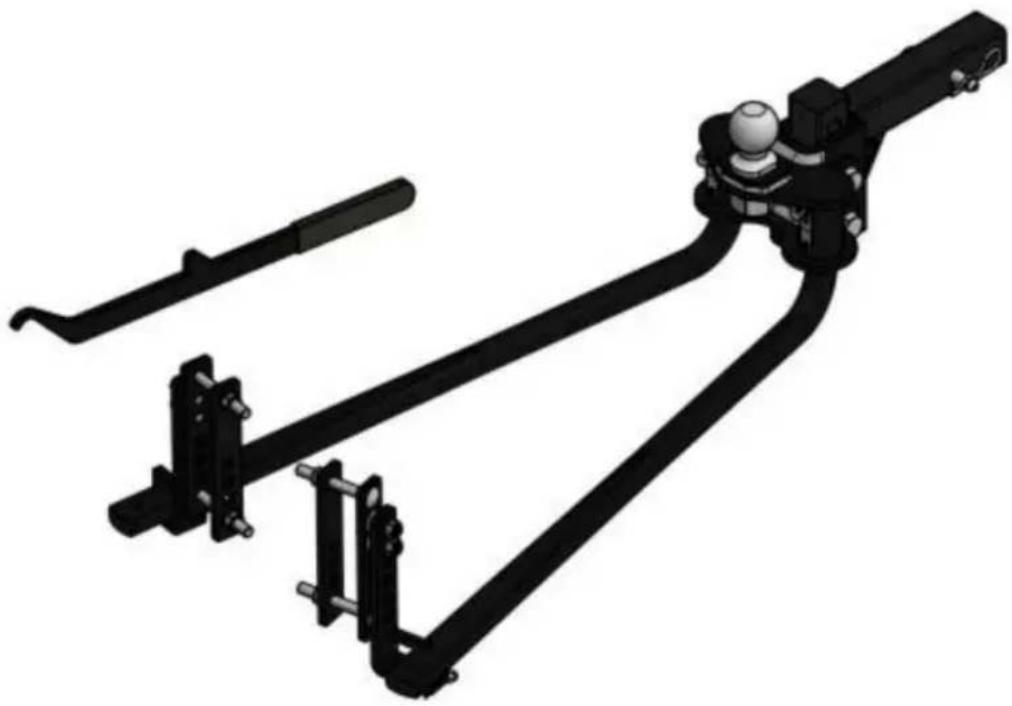

KOMPONENTEN

| Ersatzteilliste | ||
| Artikel | Menge | Beschreibung |
| 1 | 1 | Kupplungskopf |
| 2 | 2 | Federsteg |
| 3 | 2 | Federsteg-Stützhalterungsbaugruppe |
| 4 | 1 | Verstellbarer Schaft |
| 5 | 1 | Schnappgriff |
| 6 | 1 | Kupplungsbolzen und -clip |
| 7 | 1 | Anhängerkupplungskugel, 2-5/16" |
| 8 | 1 | Sicherungsscheibe, 1-1/4" |
| 9 | 1 | Sechskantmutter, 1-1/4"-12 |
| 10 | 2 | Sechskantschraube, 3/4"-10x5" |
| 11 | 4 | Gezahnte konische Unterlegscheibe 3/4" |
| 12 | 2 | Nylock-Mutter, 3/4"-10 |
| 13 | 2 | Sechskantschraube, 5/8"-11 x 1-3/4" |
MONTAGE & INSTALLATION
Schritt 1:
Stecken Sie die verstellbare Zugstange (Nr. 4) in das Aufnahmerohr am Zugfahrzeug und sichern Sie sie mit dem Anhängerkupplungsstift und -clip (Nr. 6).

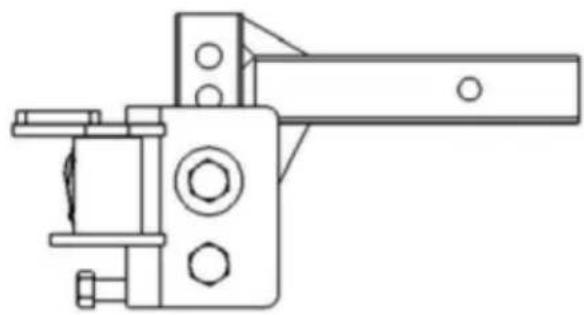

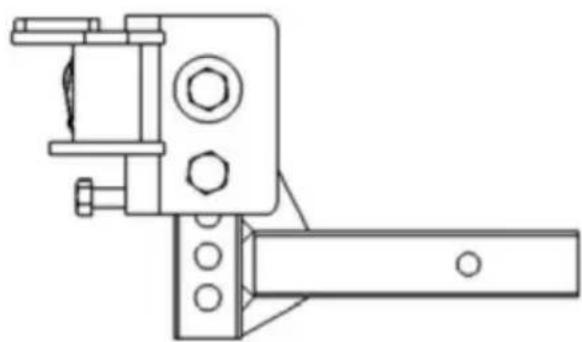

HINWEIS: Um bei Fahrzeugen mit großer Bodenfreiheit die richtige Kugelhöhe zu erhalten,
kann der Schaft wie unten gezeigt umgedreht werden. Wenn der Schaft in der umgedrehten Position verwendet wird, prüfen Sie, ob ausreichend Bodenfreiheit vorhanden ist.
OBERE POSITION
UNTERE POSITION
Schritt 2:
Ziehen Sie die Kugel mit 360 ft-lbs an. Befestigen Sie die Kugel mit einer Federscheibe (Nr. 8) und einer Mutter (Nr. 9) an der Kopfbaugruppe (Nr. 1).
Schritt 3:

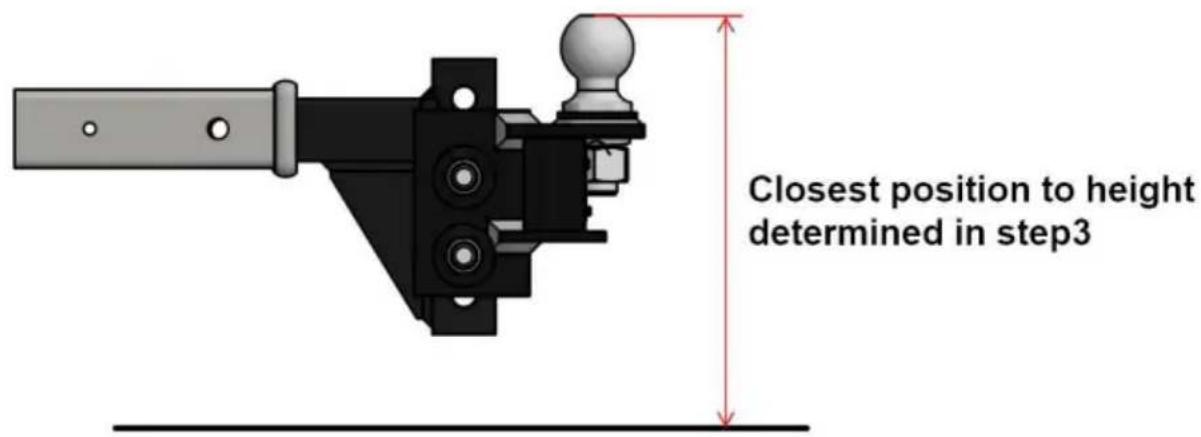

Positionieren Sie die Kopfeinheit auf dem Schaft. Schieben Sie den Kopf nach oben oder unten in die nächstgelegene Ausrichtungsposition des Bolzenlochs, die der zuvor ermittelten Zielkugelhöhe entspricht. Markieren Sie die Position auf dem Schaft.

Schritt 4:
Setzen Sie den Kopf an der markierten Stelle auf den Schaft. Führen Sie die 3/4" - 10 x 5" Sechskantschraube (#10) durch die 3/4" konische Unterlegscheibe (#11) und dann durch die untere Öffnung im Kopfkanal. Drehen Sie den Kopf so weit wie möglich nach vorne.
gehen. Der Ball sollte vertikal oder leicht nach hinten geneigt sein. Wenn nicht, passen Sie die Schrauben (Nr. 13) an. Installieren Sie die verbleibende 3/4" - 10 x 5" Sechskantschraube (Nr. 10) mit 3/4" konischer Unterlegscheibe (Nr. 11) durch das obere Langloch. Installieren Sie eine zweite 3/4" konische Unterlegscheibe (Nr. 11) auf beiden Schrauben. Beginnen Sie mit 3/4" - 10 (Nr. 12) Nylock-Muttern und ziehen Sie sie nur mit dem Finger fest.
Schritt 5:
Ziehen Sie die obere 3/4" - 10 x 5" Sechskantschraube (Nr. 10) gerade so fest an, dass der Kopf fest gegen den Stift im Kopfkanal sitzt. Diese Schraube wird später festgezogen.

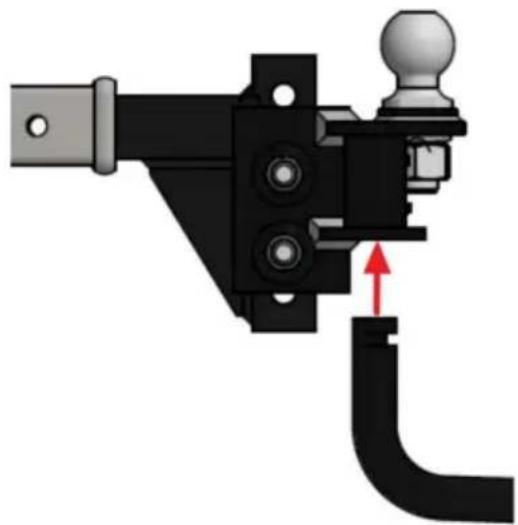

Schritt 6: Federstege montieren
Tragen Sie ein dickes Fett auf das runde Ende jeder Federstange und das Druckende auf. Setzen Sie die Federstange in die Kopfbuchse ein, bis Sie ein Klicken hören, wie unten gezeigt. Dadurch
zeigt an, dass die Federstange eingerastet ist. Um die Federstange freizugeben, ziehen Sie sie nach oben an der Federstange und ziehen Sie vorsichtig den Haltestift in der Kupplungskopf. Die Federstange wird vom Kupplungskopf gelöst.

Schritt 7: Den Anhänger an der Kugel befestigen
Mit der Anhängerkupplung die Kupplung auf die Anhängerkupplung absenken und Kupplungsverriegelung schließen. Den Wagenheber zu diesem Zeitpunkt nicht vollständig einfahren. Lassen Sie den Wagenheber
einen Teil des Stützgewichts tragen.
Heben Sie die Vorderseite des Anhängers und die Rückseite des Zugfahrzeugs mit der Deichselwinde etwa 3 Zoll an oder bis die wichtigere Stoßstange wieder auf der ursprünglichen gesessenen Höhe ist. Dies ermöglicht eine einfachere Montage der Federstege auf den Stützhalterungen.
Schritt 8: Installieren der Federsteghalterungen
Markieren Sie die Position der Halterungen (#3), indem Sie eine Mittellinie auf dem Anhänger-A-Rahmen mindestens 4" vom Ende der Federstangen entfernt (#2).
Schritt 9:

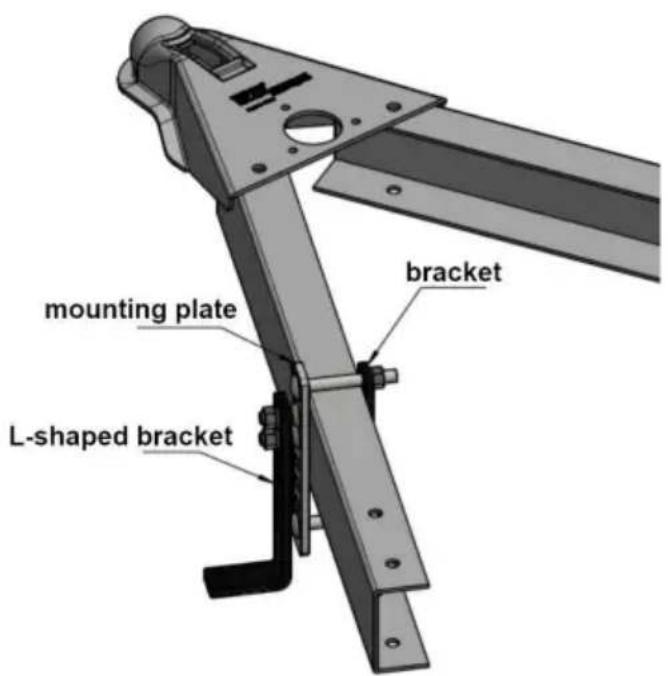

Montieren und befestigen Sie die Montageplatte und die Halterung am Anhänger-A-Rahmen mit zwei 1/2"-13UNC-4" Schlossschrauben, zwei 1/2"-13UNC Sechskantmuttern und Federscheiben. Montieren Sie dann die L-förmige Halterung auf die Montagehalterung und befestigen Sie sie mit zwei Sechskantmuttern und Federscheiben. Alle Muttern müssen ein Drehmoment von 45-55 ft-lbs haben. Wie in der folgenden Abbildung gezeigt.

Schritt 10: Federstege anheben

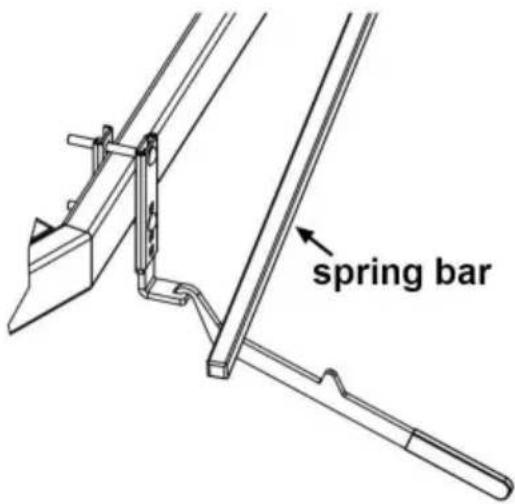

Ziehen Sie die Federstange aus dem A-Rahmen und haken Sie die Hubstange in den L-Winkel wie abgebildet.

Schritt 11:

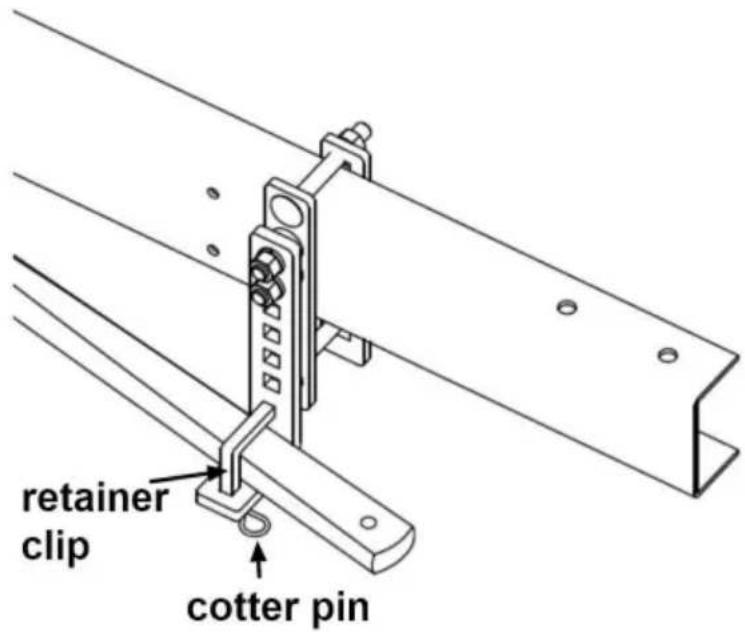

Hebeln Sie die Federstange auf die L-Klammer, indem Sie die Hebestange in die Vertikale drehen.
Entfernen Sie den Hebegriff, während die Federstange durch die L-Klammer gestützt wird.
Sichern Sie die Federstange durch Anbringen der Halteklammer und des Splints.

Schritt 12:
Überprüfen Sie die Fahrzeughöhe und passen Sie den Winkel des Kopfes mit den eingestellten
Schrauben (#13) nach Bedarf an, bis die gewünschte Belastung erreicht ist. Mit den
gesicherten Federstangen senken Sie den Wagenheber ab, um die Anhängerkupplung zu belasten. Das Fahrzeug
sollte sich gleichmäßig setzen. Messen Sie die Referenzpunkte der vorderen und hinteren Stoßstange erneut. Wenn sich die Vorderseite viel stärker gesetzt hat als die Rückseite, stellen Sie die Stellschrauben ein, bis Fahrzeug und Anhänger waagerecht stehen. Die Federstangen sollten nahezu waagerecht sein, wenn die richtige Höhe erreicht ist.
Schritt 13:
Ziehen Sie alle 3/4-Zoll-Schrauben und Sicherungsmuttern mit 200 ft-lbs fest. Ziehen Sie die Stellschraube (Nr. 13) mit 50 ft-lbs fest. Wenn die Teile nicht festgezogen werden, kann es zu einem Verlust oder Ausfall der Befestigungselemente kommen.
Vor dem Abschleppen:
Überprüfen Sie vor dem Abschleppen alle unten aufgeführten Verbindungen:
- Kupplungsstift und -klammer (Befestigung des Schafts am Empfänger)
- Befestigungselemente vom Kopf zum Schaft
- Anhänger-Kugelmutter und Kupplungsverriegelung
- Federsteg-Stützhalterungen
- Sicherheitsketten
- Lichter und Blinker - Bremssystem (inkl. Abreißschalter)
WARTUNG
- Halten Sie die Buchsenenden der Federstangen und die Verriegelungsstifte in der Kopfbaugruppe schmutzfrei und gut geschmiert. Übermäßiger Verschleiß in diesem Bereich kann auf eine Überlastung oder unzureichende Schmierung hinweisen.
- Halten Sie das Äußere des Kopfteils sauber. Achten Sie darauf, dass kein Schmutz oder Steine zwischen den Federstegen und dem Kopf feststecken.
- Halten Sie die Anhängerkupplungsteile lackiert, um Rost vorzubeugen und ihr gutes Aussehen zu bewahren. Beschriftungen nicht übermalen.
- Halten Sie die Hubhalterungen sauber und geschmiert, um eine einfache Bedienung zu gewährleisten.
IN CHINA HERGESTELLT
