Producttype	Gewichtsverdeler voor aanhangwagenkoppeling
Merk	Vevor
Model	HL10000
Maximaal trekgewicht	10.000 lb (4.536 kg)
Maximaal kogeldruk	1.000 lb (454 kg)
Diameter kogelkoppeling	2-5/16" (58,7 mm)
Diameter verstelbare stang	2" (5,08 cm)
Aantal verenstaven	2
Hoofdmateriaal	Hoogwaardig staal
Inbegrepen componenten	Koppelingskop, verstelbare stang, verenstaven, staafsteunen, kogelkoppeling, bouten, moeren, pinnen
Belangrijkste functies	Gelijkmatige verdeling van het gewicht van de aanhangwagen over de assen, stabilisatie, vermindering van slingeren
Onderhoud	Regelmatig smeren van bussen en pinnen, reinigen van vuil, anticorrosieverf
Veiligheid	Overschrijd de capaciteiten niet, controleer alle bevestigingen en aansluitingen voor elke rit
Reserveonderdelen beschikbaar	Kogelkoppelingen, bouten, moeren, pinnen, verenstaven
Repareerbaarheid	Standaard onderdelen, mogelijkheid tot individuele vervanging
Algemene informatie	Gemaakt in China, technische ondersteuning via www.vevor.com/support

Veelgestelde vragen - HL10000 Vevor

Wat is het maximale trekgewicht van de Vevor HL10000?

De Vevor HL10000 is ontworpen voor een totale aanhangwagengewicht tot 10.000 pond (4.536 kg) en een maximaal kogeldruk van 1.000 pond (454 kg).

Welke maat kogelkoppeling is vereist voor deze gewichtsverdeler?

De HL10000 wordt geleverd met een kogelkoppeling van 2-5/16 inch (58,7 mm). Zorg ervoor dat uw aanhangwagenkoppeling overeenkomt met deze maat.

Hoe installeer ik de gewichtsverdeler HL10000 correct?

De installatie omvat meerdere stappen: steek de stang in de receiver van het voertuig, bevestig de kogel, stel de kop af, installeer de verenstaven en steunen. Volg nauwkeurig de instructies die bij het product worden geleverd voor een veilige installatie.

Kan ik de HL10000 gebruiken met een 2-inch receiver?

Ja, de verstelbare stang van de HL10000 is ontworpen om te passen op standaard 2-inch receivers.

Hoe stel ik de hoogte van de kogelkoppeling af?

De koppelingskop glijdt over de stang om de hoogte aan te passen. Bepaal eerst de doelhoogte, lijn de kop uit met het juiste gat en bevestig deze met de bouten.

Welke aandraaimoment is nodig voor de hoofdbouten?

De kogelkoppelingsbout moet worden aangedraaid met 360 ft·lb. De 3/4 inch bouten van de kop moeten worden aangedraaid met 200 ft·lb en de stelschroef met 50 ft·lb.

Hoe onderhoud ik de gewichtsverdeler HL10000?

Smeer regelmatig de uiteinden van de verenstaven en de pinnen met een dik vet. Reinig vuil en vastzittende steentjes. Verf de onderdelen om roest te voorkomen, zonder de labels te bedekken.

Welke veiligheidscontroles uitvoeren voor het trekken?

Controleer vóór elke rit: de koppelingspen, de bevestigingen van kop-stang, de kogelmoer, het koppelingsslot, de staafsteunen, de veiligheidskettingen, de lichten, de richtingaanwijzers en het remsysteem (inclusief de breukschakelaar).

Wat te doen als de verenstaven moeilijk te installeren zijn?

Zorg ervoor dat de aanhangwagen en het voertuig voldoende zijn opgekrikt. Breng vet aan op de uiteinden van de staven. Als ze nog steeds stroef gaan, controleer dan of de steunen correct zijn gepositioneerd.

Waar kan ik reserveonderdelen krijgen voor de HL10000?

Neem contact op met de klantenservice van Vevor via www.vevor.com/support om reserveonderdelen te bestellen zoals bouten, moeren, verenstaven of de kogelkoppeling.

GEBRUIKSAANWIJZING HL10000 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Besaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen. Het betekent niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

GEWICHTSVERDELING

AANSLUITING

MODEL: HL10000

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van deze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:

Lees de gebruiksaanwijzing zorgvuldig door.

WAARSCHUWING:

1. Lees en begrijp alle instructies. Het niet opvolgen van alle instructies en de hieronder vermelde maatregelen kunnen ernstig letsel tot gevolg hebben.
2. Er kunnen verschillende gevaren ontstaan als de handbediende vetspuit niet goed wordt bediend tijdens de installatie, inbedrijfstelling en dagelijkse werking.
3. Risico op letsel en schade aan materiële eigendommen door onjuist gebruik of bediening. Houd de handleiding ter beschikking van het bedienend personeel bij de gebruikslocatie van de eenheid. Landspecifieke veiligheidsmaatregelen en ongevallenpreventievoorschriften moeten worden nageleefd.
4. Personen zijn gekwalificeerd als zij door hun opleiding, ervaring, instructie en kennis van de relevante normen in staat zijn om toegewezen taken te beoordelen en om potentieel gevaarlijke situaties te identificeren.
5. Overschrijd nooit de door de voertuigfabrikant aanbevolen trekkrachtcapaciteit.
6. De hoogte van de beladen kogel mag nooit groter zijn dan de hoogte van de ontkoppelde kogel. Overbelasting van het voorwiel en verlies van grip van het achterwiel kunnen leiden tot onstabiele wegligging. Het kan het remvermogen verminderen en een neiging tot schaarbeweging bij het gelijktijdig draaien en remmen veroorzaken.
7. Als de beladen kogelhoogte van de aanhangwagen groter is dan de ontkoppelde kogelhoogte, verminder dan de opname op de veerstaaf, meet opnieuw en pas aan totdat de juiste hoogte is bereikt.
8. Dit product is geen speelgoed en het gaaszeil van de kiepwagen kan niet worden gebruikt als speelgoed voor kinderen om mee te spelen.

VOORZICHTIGHEID:

1. Defecte accessoires dienen onmiddellijk vervangen te worden. Defecte accessoires kunnen leiden tot persoonlijk letsel en materiële schade.
2. Tijdens de gebruiksperiode moeten accessoires worden gecontroleerd op slijtage, scheuren en andere schade.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model:	HL10000
Brutogewicht anhangwagen:	10.000 pond
Tonggewicht:	1000 pond
Trekhaak:	2-5/16"
Verstelbare schacht:	2"

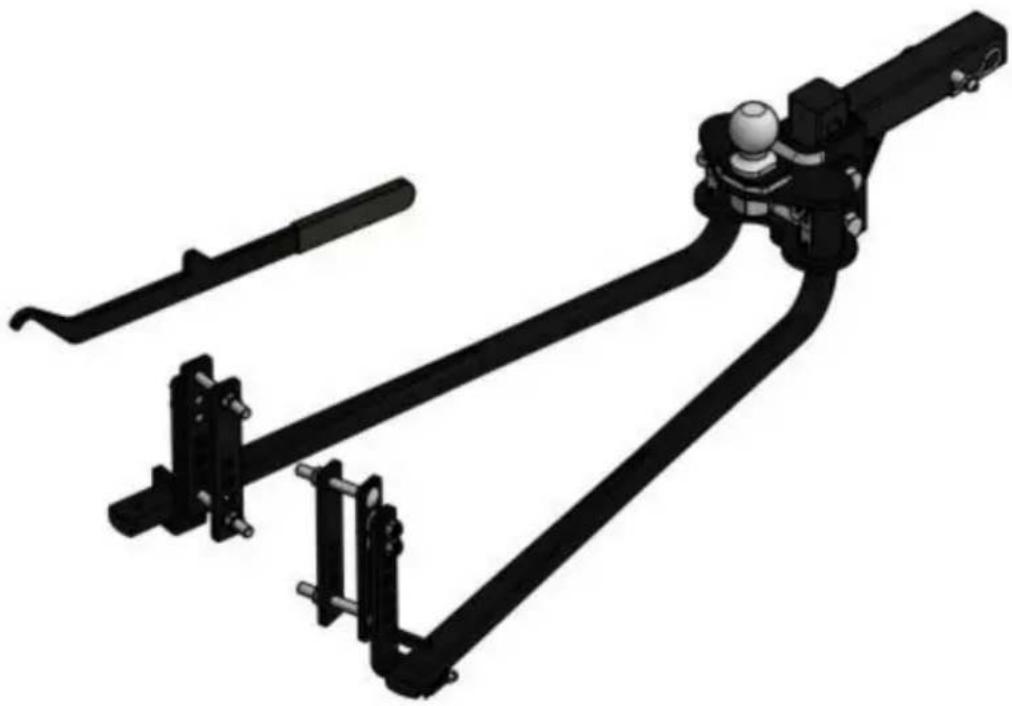

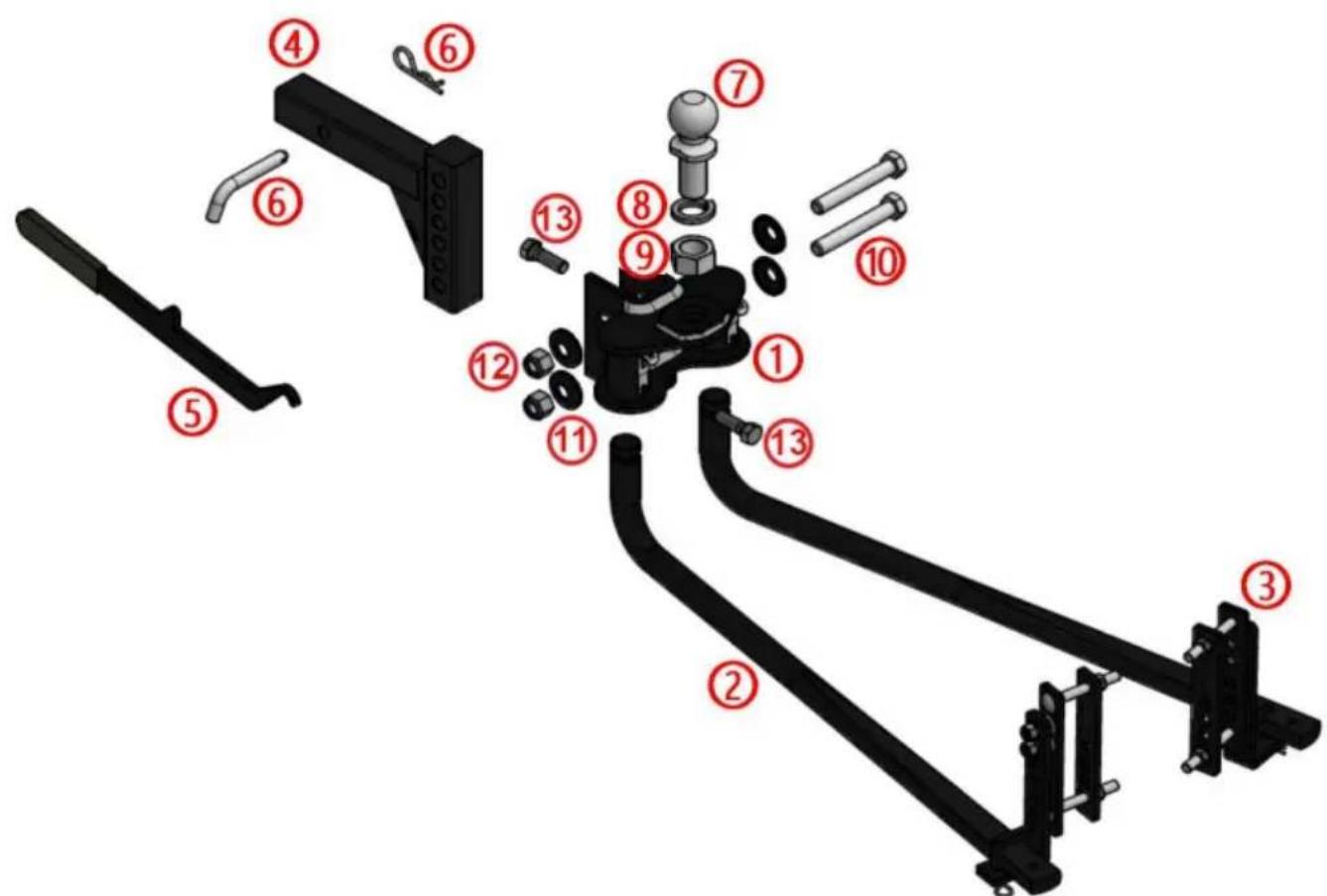

COMPONENTEN

Onderdelenlijst
Item	Hoeveelheid	Beschrijving
1	1	Koppelingskop
2	2	Veerstaaf
3	2	Montage van de veerstaafsteunbeugel
4	1	Verstelbare schacht
5	1	Opklapbare handgreep
6	1	Trekpen en clip
7	1	Trekhaakkogel, 2-5/16"
8	1	Borgring, 1-1/4"
9	1	Zeskantmoer, 1-1/4"-12
10	2	Zeskantbout, 3/4"-10x5"
11	4	Getande conische ring 3/4"
12	2	Borgmoer, 3/4"-10
13	2	Zeskantbout, 5/8"-11 x 1-3/4"

MONTAGE & INSTALLATIE

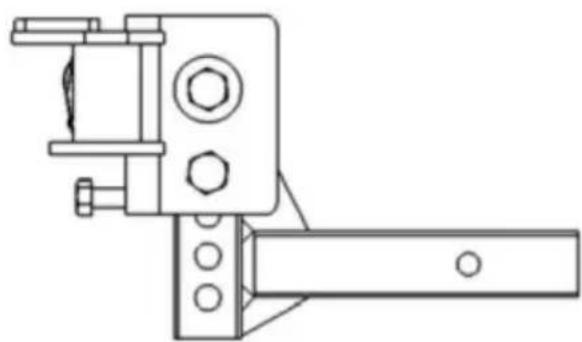

Stap 1:

Plaats de verstelbare schachtstang (#4) in de ontvangstbuis op het trekkende voertuig en bevestig deze met de trekpen en clip (#6).

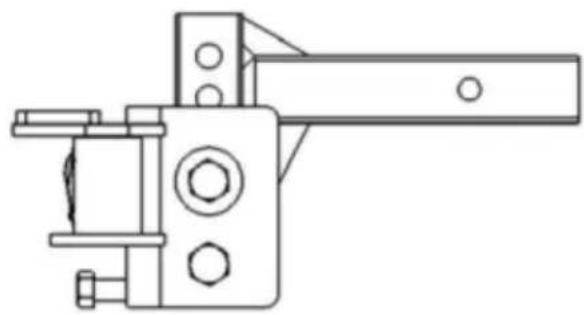

OPMERKING: Om de juiste kogelhoogte te verkrijgen bij voertuigen met een hoge

bodemvrijheid, kan de schacht worden omgekeerd zoals hieronder weergegeven. Als de schacht in de omgekeerde positie wordt gebruikt, controleer dan of er voldoende bodemvrijheid is.

UP POSITION

DOWN POSITION

Stap 2:

Draai de kogel vast tot 360 ft-lbs. Bevestig de kogel aan de kop (#1) met een borgring (#8) en moer (#9).

Stap 3:

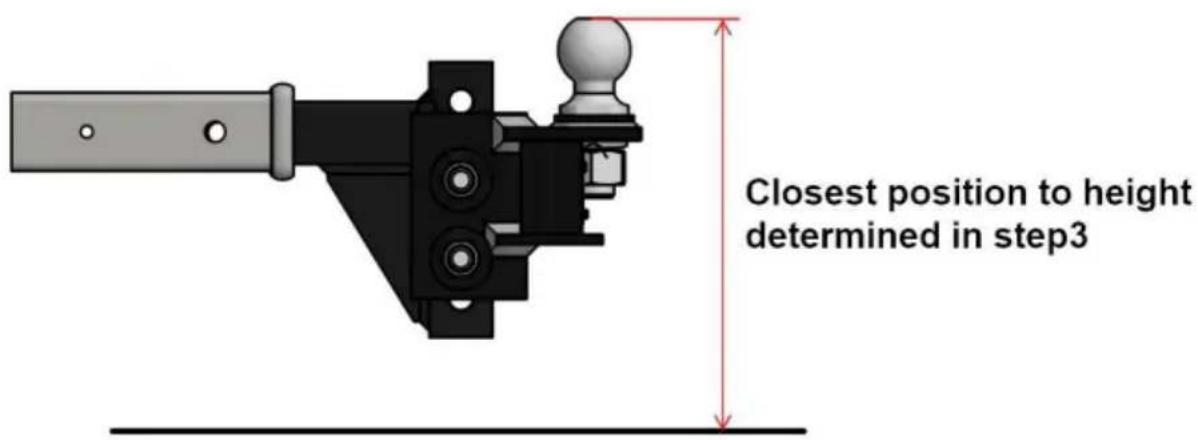

Plaats de kop op de schacht. Schuif de kop omhoog of omlaag naar de dichtstbijzijnde boutgatuitlijnpositie die overeenkomt met de eerder bepaalde doelbalhoogte. Markeer de positie op de schacht.

Stap 4:

Plaats de kop op de schacht op de gemarkeerde positie. Plaats de 3/4" - 10 x 5" zeskantbout (#10) door de 3/4" conische ring (#11) en vervolgens door het onderste gat in het kopkanaal. Draai de kop zo ver mogelijk naar voren.

De bal moet verticaal een of iets naar achteren gekanteld zijn. Als dat niet het geval is, pas dan de set-afschroeven (#13) aan. Installeer de resterende 3/4" - 10 x 5" zeskantbout (#10) met 3/4" conische ring (#11) door het bovenste sleufgat. Installeer een tweede 3/4" conische ring (#11) op beide bouten. Begin met 3/4" - 10 (#12) nylockmoeren en draai ze alleen met de vingers vast.

alleen met de vingers vastdraaien.

Stap 5:

Draai de bovenste zeskantbout van 3/4" - 10 x 5" (#10) net genoeg vast om de kop stevig vast te houden tegen de pen in het kopkanaal. Deze bout wordt later vastgedraaid.

Stap 6: Veerstaven installeren

Breng een dikke laag vet aan op het ronde uiteinde van elke veerstaaf en duw het uiteinde naar binnen omhoog in de kopsocket totdat u een klik hoort, zoals hieronder weergegeven. Dit geeft aan dat de veerstaaf op zijn plaats is vergrendeld. Om de veerstaaf los te maken, tilt u iets omhoog op de veerstaaf en trek voorzichtig aan de borgpen in de trekhaakkop. De veerstang zal loskomen van de trekhaakkop.

Stap 7: De aanhanger aan de bal bevestigen

Laat de koppeling met behulp van de aanhangwagen-trekhaak op de aanhangwagenkogel zakken en sluit de koppelingsvergrendeling. Trek de krik op dit moment niet volledig in. Laat de krik

een deel van het tonggewicht ondersteunen.

Til de voorkant van de aanhanger en de rechterkant van het trekkende voertuig ongeveer 3 inch op met een disselkrik of totdat de rechterbumper weer op de oorspronkelijk gemeten hoogte staat. Dit maakt het gemakkelijk om de veerstaven op de steunbeugels te plaatsen.

Stap 8: De veerstaafsteunbeugels installeren

Markeer de positie van de steunbeugels (#3) door een middellijn te maken op het A-frame van de trailer, minimaal 4 inch vanaf het einde van de veerstaven (#2).

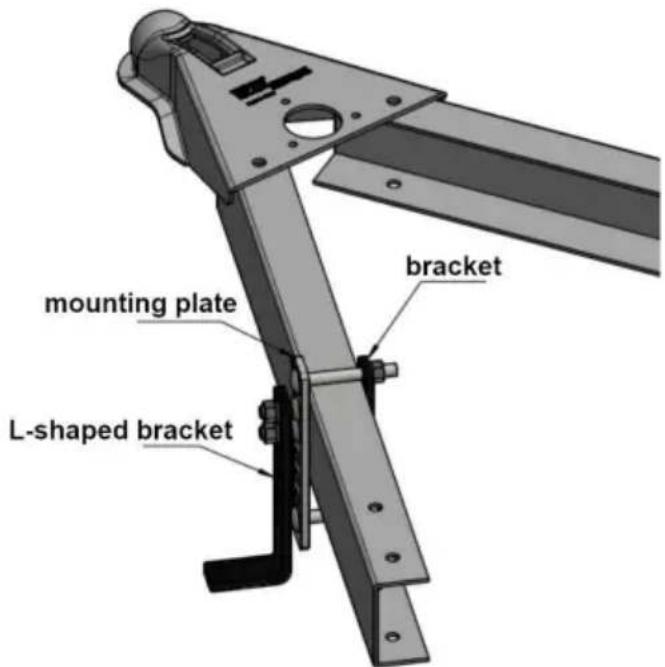

Stap 9:

Monteer en draai de montageplaat en beugel vast op de aanhanger

A-frame met twee 1/2"-13UNC-4" wagonbouten, twee 1/2"-13UNC zeskant

moeren en veerringen. Monteer vervolgens de L-vormige beugel op

Plaats de montagebeugel en bevestig deze met twee zeskantmoeren en veerringen.

Alle moeren moeten een koppel hebben van 45-55 ft-lbs. Zoals hieronder weergegeven in de figuur.

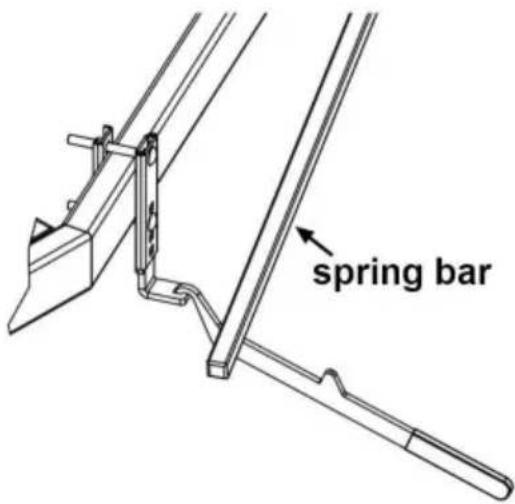

Stap 10: Til de veerstaven op

Trek de veerstaaf uit het A-frame en haak de hefstang in de L-beugel zoals afgebeeld.

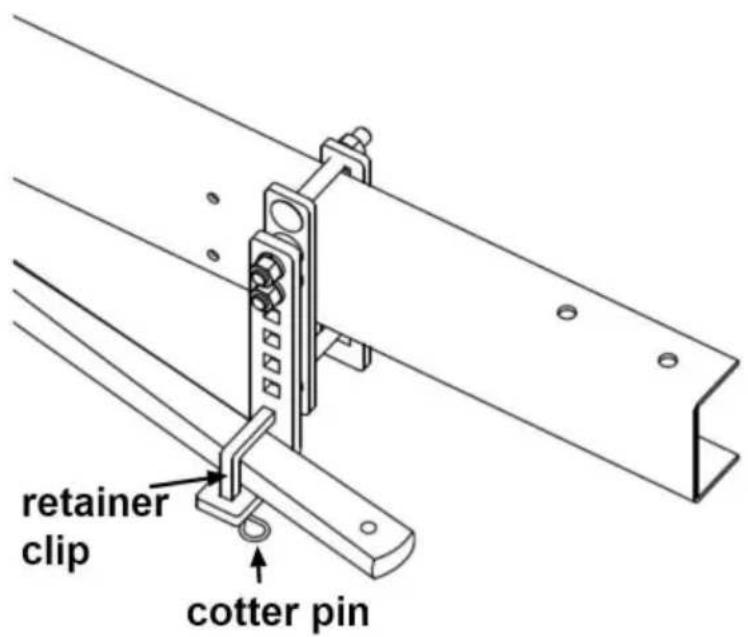

Stap 11:

Wrik de veerstaaf op de L-beugel door de hefstaaf verticaal te draaien.

Verwijder de hefhendel terwijl de veerstaaf door de L-beugel wordt ondersteund.

Bevestig de veerstaaf door de borgclip en de splitpen te plaatsen.

Stap 12:

Controleer de voertuighoogte en pas de hoek van de kop aan met behulp van de set schroeven (#13) indien nodig totdat de gewenste belasting is bereikt. Met de veerstaven vastgezet, LAAT DE KRIK ZAKKEN OM BELASTING OP DE TREKHAAK TE ZETTEN. Het voertuig

moet gelijkmatig zakken. Meet de referentiepunten van de voor- en achterbumper opnieuw. Als de voorkant veel meer is gezakt dan de achterkant, pas dan de stelschroeven aan totdat het voertuig en de aanhanger waterpas staan. De veerstaven moeten bijna horizontaal zijn wanneer de juiste hoogte is bereikt.

Stap 13:

Draai alle 3/4" bouten en borgmoeren vast tot 200 ft-lbs. Draai de stelschroef (#13) vast tot 50 ft-lbs.

Als u de hardware niet vastdraait, kan dit leiden tot verlies of falen van de bevestigingsmiddelen.

Voordat u gaat slepen:

Controleer alle onderstaande verbindingen voordat u gaat slepen:

• Koppelingspen en clip (bevestiging van de schacht aan de ontvanger) - Kop-tot-schachtbevestigingen - Aanhangwagen kogelmoer
• Koppelingsvergrendeling
• Veerstaafsteunbeugels
• Veiligheidskettingen
• Verlichting en richtingaanwijzers
• Remsystem (inclusief breekschakelaar)

ONDERHOUD

1. Houd de uiteinden van de veerstaven en de borgpennen in de kopmontage vrij van vuil en goed gesmeerd. Overmatige slijtage in dit gebied kan duiden op overbelasting of onvoldoende smering.
2. Houd de buitenkant van de kopconstructie schoon. Laat geen vuil of stenen in de kopkommen, tussen de veerstaafjes en de kop blijven zitten.
3. Zorg ervoor dat de koppelingsonderdelen geverfd zijn om roest te voorkomen en een soepele uitstraling te behouden. Verf niet over etiketten heen.
4. Houd de liftbeugels schoon en gesmeerd om een gemakkelijke bediening te garanderen.

Gemaakt in China

VEVOR

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
