BRUKSANVISNING HL10000 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VIKTFÖRDELNINGSKROPP

MODELL: HL10000

Vi fortsetter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" aller andra liknande uttryck som anvands av oss representar bara en uppskattnig av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jamfort med de stora toppmärkena och doser behover inte niedvändigtvis tacka alla kategorier av verktyg som erbjuds av oss. Du paminns vänligen om att noggrant kontrollera nar du gör en beställning hos oss om du faktiskt sparar halften i jämforelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

VIKTFÖRDELNING

LIFTA

MODELL: HL10000

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produitfrågor? Behöver du teknik support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR resolverar sig for en tydlig tolkning av var anecdarmanual. Utseendet pa Produkten ar beroende av den produit du fatt. Ursakta oss att vi intekommen att informera dig igen om det finns nagon teknil erler mjukvaruuppateringar pa var produit.

Varning - För att minska risiken für skada@maste användaren lasa bruksanvisningen noggrant.

WARNING:

1. Lås och Första alla instruktioner. Underlåtenhet att följa alla instruktioner listade nedan kan leda till allvarliga skador.
2. Olika faror kan uppsta om handspakens fettspruta ar felaktig hanteras under installation, driftsattning och daglig drift.
3. Risk für personskador och skador på materiell egendom på grund av felaktig hantering. HållBruksanvisningen till forbogande for driftpersonalen på enchetens användningsplats. Landsspecifika sakerhetsatgärder och olycka forebyggande foreskrifter maste foljas.
4. Persona kvalificerade om de på grund av sin utbildning, erfarenhet, instruktion och kunskap om relevanta standarder, kunna bedömatilladelade uppgifter och att identifiera potentiellt farlga situationer.
5. Överskrid aldrig fordonstillverkarens rekommenderade bogsering kapacitet.
6. Den laddade kulans hojd bör aldrig vara större an den frankopplade kulan hojd. Framhjul overbelastning och förlust av bakhjulsdragkraft kan leda till instabil hantering. Det kan minska bromsförmågan och skapa en tendens att jackkniv vid svängning och inbromsning samtidigt.
7. Om den lastade släpvagnens kulhöjd ar större an den frankopplade höjd, minska upptagningen på fjaderstången, mata om och justera tills ratt höjd erhälls.
8. Denna produit ar inte en leksak, och dumpers natpresenning kan inte användassom leksaker for barn att leka med.

FÖRSIKTIGHET:

1. Defekta tillbehör ske bytas ut omedelbart. Defekt
   tillbehör kan leda till personskador och materiella skador.
2. Under användningstiden måste tillbehören kontrolleras För slitage, sprickor och andraskador.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell:	HL10000
Brutto släpvikt:	10 000 lbs
Tungan Vikt:	1000 lbs
Hitch Ball:	2-5/16"
Justerbart skaat:	2"

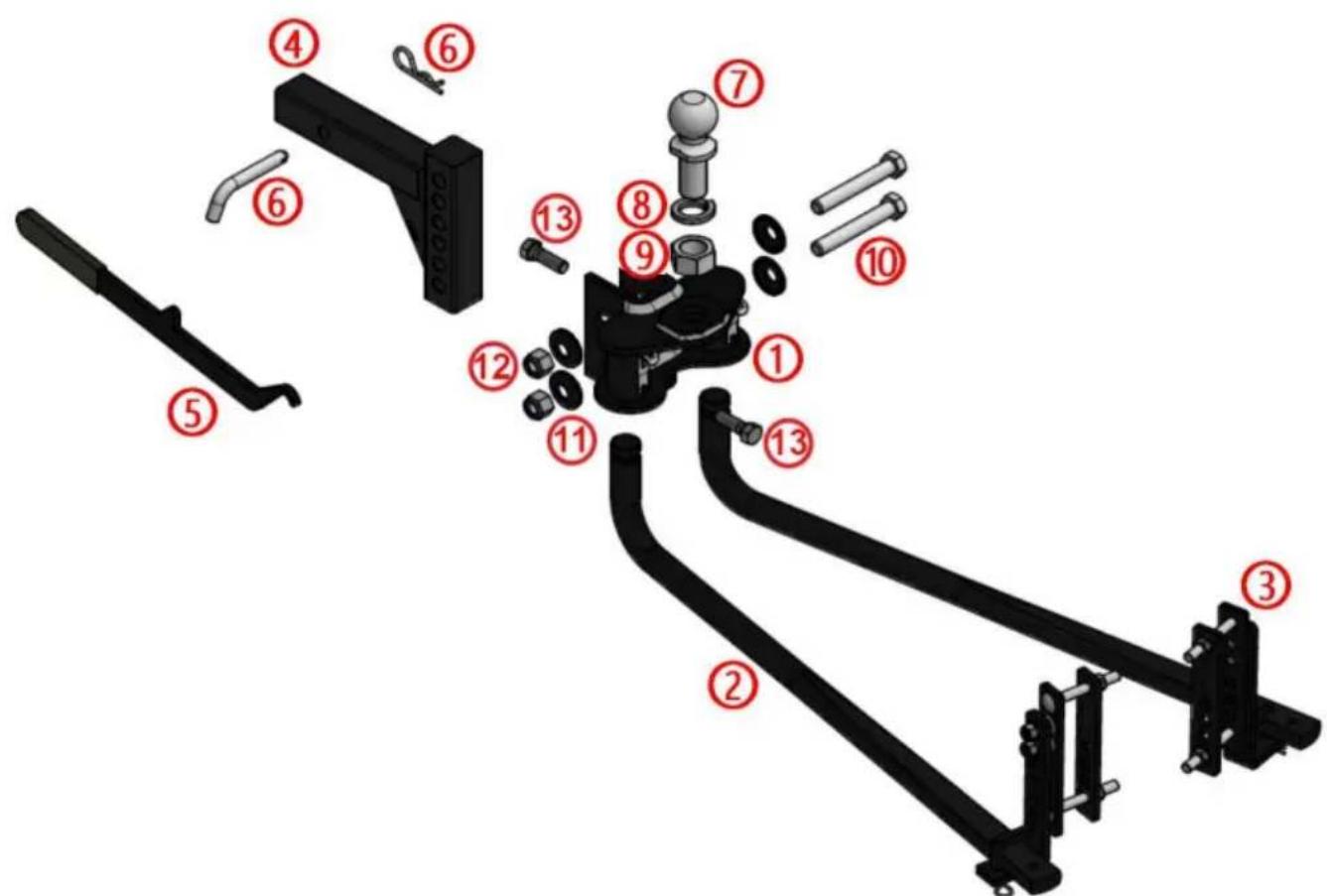

KOMPONENTER

Dilarista
Punkt	Kvantitet	Beskrivning
1	1	Hitch huvud
2	2	Vårbar
3	2	Stödfäste für fjaderstång
4	1	Justerbart skaat
5	1	Snap-up handtag
6	1	Dragstift och klämma
7	1	Hitchboll, 2-5/16"
8	1	Låsbricka, 1-1/4"
9	1	Sexkantmutter, 1-1/4"-12
10	2	Sexkantsbult, 3/4"-10x5"
11	4	Tandad konisk bricka 3/4"
12	2	Nylåsmutter,3/4"-10
13	2	Sexkantsbult, 5/8"-11 x 1-3/4"

MONTERING & INSTALLATION

Steg 1:

Satt in den justerbara skaatstången (#4) i mottagarröret på dragfordonet och fäst med dragstift och klämma (#6).

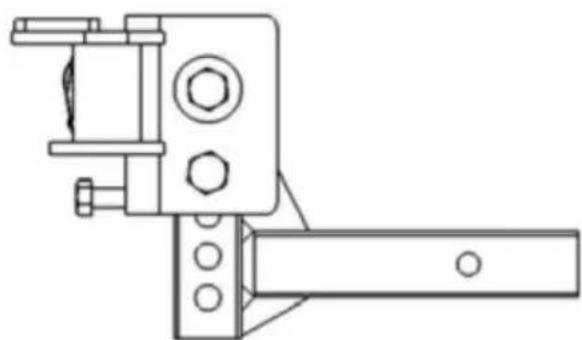

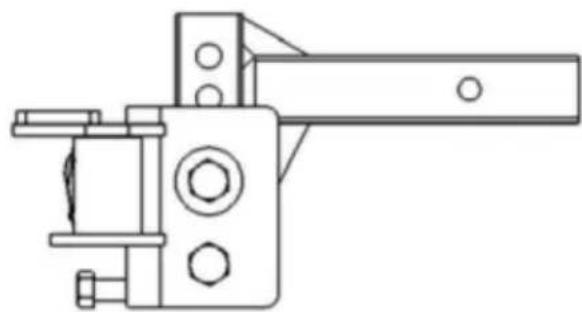

OBSERVERA: För att erhälla korrekt kulhöjd på fordon med hög markfrigång, kan skaatet vändas upp och ned enligt nedan. Om skaatet används i inverterat Lage, kontrollera att det finns tillräckligt med markfrigång.

UP POSITION

DOWN POSITION

Steg 2:

Dra at kulan till 360 ft-lbs. Fäst kulan på huvudenheten (#1) med en läsbricka (#8 och mutter (#9).

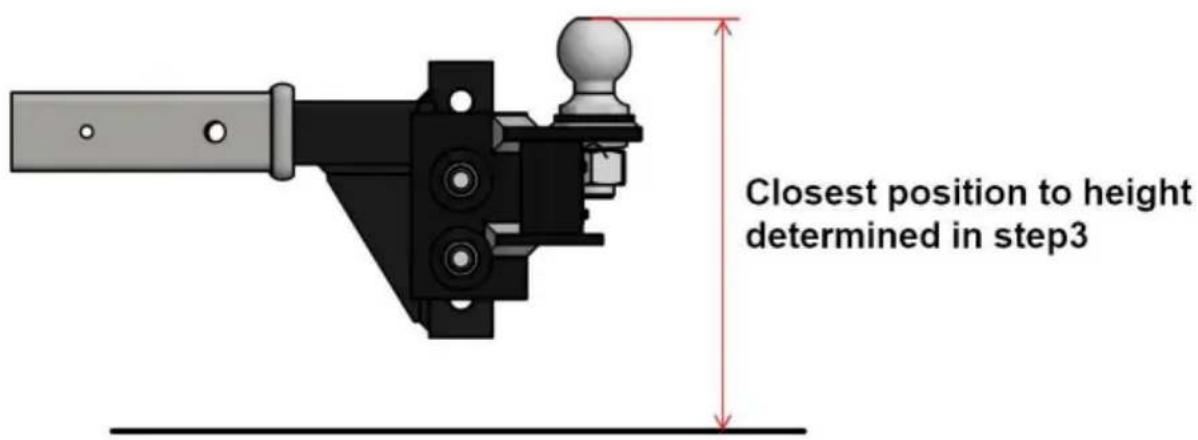

Steg 3:

Placera huvudenheten på skaatet. Skjut huvudet uppåt eller nedåt tillARNaste bulthälsinriktningsposition som motsvarar målkulhöjden som bestämts tidigare. Markera positionen på skaatet.

Steg 4:

Montera huvudet på skaatet i markerat lage. Sätt in 3/4"-10 x 5" sexkantsbulten (#10) genom den 3/4" koniska brickan (#11yoch sedan genom nedre hålet i huvudkanalen. Vrid huvudet framåt sö langt det vill

gå. Bollen ská vara vertical eller lutas námog bakål. Om den inte ár det, justera inställinger skruvar (#13). Montera de Återstående 3/4"-10 x 5" sexkantsbulten (#10) med 3/4" konisk bricka (#11ygenom det övre slitshalet. Installera en andra 3/4" konisk bricka (#11ypå bǎda bultarna. Starta 3/4"-10(#12) nylåsmuttrar och spänn bara med fingret.

Steg 5:

Dra at den 3/4"-10 x 5 sexkantsbulten (#10) précis tillrackligt for att halla huvudet hart mot stiftet i huvudkanalen. Denna bultkommen att dras at senare.

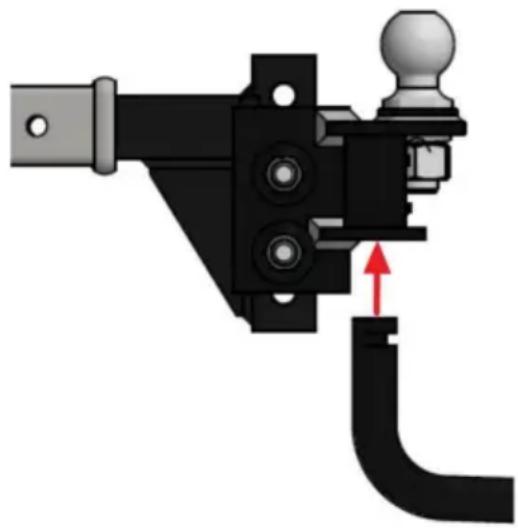

Steg 6: Installera fjaderstanger

Applicera ett tungt fett på den rundaänden av varje fjaderstång och tryck på and upp i huvuduttaget tills du hör att klick, som visas nedan. Detta kommt indikera att fjaderstången ar lately på plats. För att lossa fjaderstången, lyft upp nagot på fjaderstången och dra försiktigt ut hällarstiftet i hakuvud. Fjaderstångenkommen att släppas fri frü nkopplingshuvudet.

Steg 7: Fäst slapet på kulan

Använd släpvagnens tungdomkraft, sank kopplingen på släpvagnens kula och nara kopplingssparren. Dra inte in domkraften helt just nu. Låt domkraften

stödja en del av tungans vikt.

Höj framsidan av slapvagnen och baksidan av dragfordonet cirka 3" med tungdomkraft aller tills den bakre stöfångaren ar tillbaka till den ursprungliga uppr Höjd. Detta kommt att möjiggöra enklare installation av fjaderstängerna på stödfästen.

Steg 8: Installera fjaderstangens stödfästen

Markera laget for stödfastena (#3) genom att gora en mittlinje på släpvagnens A-ram minst 4"—fromänden av fjäderstängerna (#2).

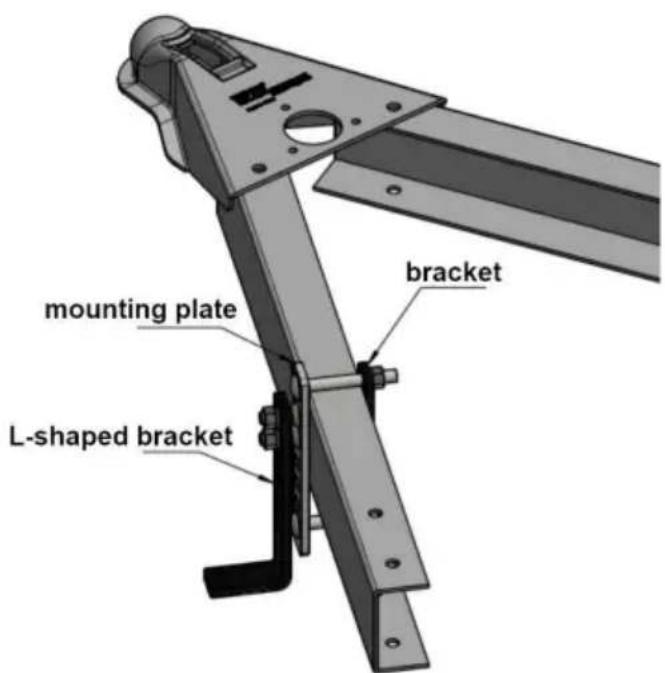

Steg 9:

Montera och dra Åt monteringsplattan och fästet på släpet
A-ram med två 1/2"-13UNC-4" vagnbultar, två 1/2"-13UNC sexkant
muttrar och fjäderbrickor. Montera sedan det L-formade fästet på
monteringsfästet och fäst det med två sexkantsmuttrar och fjäderbrickor.
Alla muttrar måste ha att vridmoment på 45-55ft-lbs. Som visas i det följande
figur.

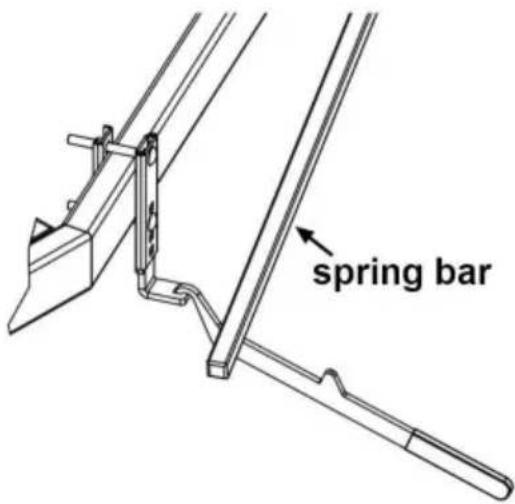

Dra ut fjaderstangen fran A-ramen och haka fast lyftstangen i L-faste enligt bilden.

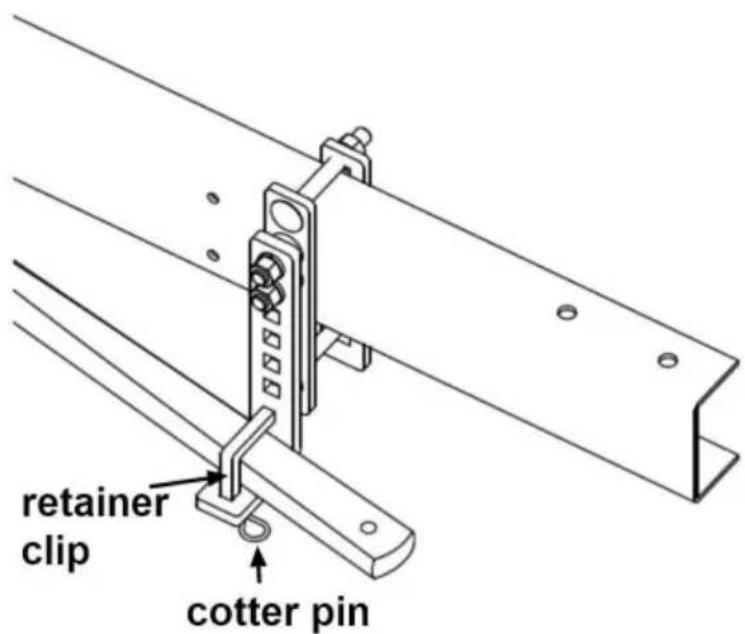

Steg 11:

Bänd fjäderstången på L-fastet genom att vrida lyftstången vertikalt.

Med fjaderstangen stdd av L-fastet, ta bort lyfthandtaget.

Säkra fjaderstången genom att installerera hällarklamman och saxsprinten.

Steg 12:

Kontrollera fordonets Höjd och justera vinkeln på huvudet med hjälp av setet skruvar (#13) after behov tills önskad belastning uppnås. Med fjaderstänger säkrade, sänk domkraften für att belasta dragkroken. Fordonet

bör lagga sig jämnt. Mät om referenspunkterna für främre och bakre stöfångaren. Om fronten har lagt sig mycket mer'an den bakre, justera ställskruvarna tills fordonet och släpvagnen ar i niva. Fjäderstängerna sca vara;nastan horisontella narrkorrekt Höjd uppnànts.

Steg 13:

Dra at alla 3/4" bultar och lasmutrar till 200 ft-lbs. Dra at inställningsskruven (#13) till 50 ft-lbs. Underlåtenhet att dra at härdvaran kan resultera i att fastelementet tappas eller går sönder.

Innan du bogserar:

Kontrollera alla anslutningar som anges nedan innan bogsering:

• Dragstift och klämma (fast skafet till mottagaren)
• Huvud till skaft fester
• Trailerkulmutter
• Kopplingssparr
• Stödfästen für fjaderstang
• Sakerhetskedjor
• Ljus och blinkers
• Bromssystem (inklusive brytare)

UNDERHÄLL

1. Håll de hylsmoneradeändarna på fjäderstängerna och lassstiften i huvudenheten fria fransmuts och välsmorda. Overdrivet slitage i detta område kan tyda på en overbelastning eller otillräcklig smörjning.

2. Håll huvudenhetens utsida ren. Låt inte smuts eller stenar komma hamna mellan fjaderstängerna och huvudet.

3. Håll kopplingsdelarna malade För att Förhindra rost och bibehälla ett bra utseende Måla inte över etiketter.
4. Hall lyftfastena rena och smorda for att sakerstalla enkel användning.
