TK-8S - Anhängzubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Anhängerkupplungsaufnahme mit Schäkel
Marke	Vevor
Modell	TK-8S
Arbeitslast	5 Tonnen (11.000 lb)
Bruchlast (Schäkel)	29,9 Tonnen (65.900 lb)
Aufnahmeabmessungen	2 Zoll
Lochkonfiguration	1 horizontal + 1 vertikal
Bolzendurchmesser	Φ5/8"
Material	Stahl
Enthaltenes Zubehör	Anhängerkupplungsbolzen, Federklammer, Schloss
Montage	In den Anhängerkupplungsrohr des Fahrzeugs, Befestigung durch Bolzen oder Schloss
Wartung	Regelmäßig Bolzen, Stifte, Schweißnähte und Verschleiß prüfen
Reinigung	Mit einem trockenen Tuch reinigen, korrosive Produkte vermeiden
Sicherheitshinweise	Die Tragfähigkeit nicht überschreiten, vor Gebrauch prüfen, defekte Teile ersetzen
Reparierbarkeit	Ersatzteile verfügbar (Bolzen, Klammern, Schlösser)
Garantie	Elektronik, Unterstützung unter www.vevor.com/support
Empfohlene Verwendung	Abschleppen von Fahrzeugen, Booten, Anhängern innerhalb der Lastgrenze
Gewicht (ungefähr)	Ca. 2 kg (nach ähnlichem Modell)

Häufig gestellte Fragen - TK-8S Vevor

Was ist die maximale Arbeitslast des TK-8S?

Die Arbeitslast beträgt 5 Tonnen (11.000 lb). Diese Grenze niemals überschreiten.

Wie installiere ich das Aufnahmegerät TK-8S an meinem Fahrzeug?

Führen Sie das Aufnahmegerät in das dafür vorgesehene Anhängerkupplungsrohr Ihres Fahrzeugs ein. Befestigen Sie es mit dem mitgelieferten Anhängerkupplungsbolzen (Φ5/8") und sichern Sie es mit der Federklammer. Stellen Sie sicher, dass das Fahrzeug mit einer Aufnahmegröße von 2 Zoll kompatibel ist.

Ist der TK-8S mit allen Fahrzeugen kompatibel?

Nein, er erfordert ein Aufnahmegerät-Anhängerkupplungsrohr von 2 Zoll. Überprüfen Sie vor dem Kauf die Spezifikationen Ihres Fahrzeugs.

Was ist der Unterschied zwischen Arbeitslast und Bruchlast?

Die Arbeitslast (5 t) ist die maximale sichere Nutzlast. Die Bruchlast (29,9 t für den Schäkel) ist die Bruchfestigkeit, die niemals erreicht werden darf. Beachten Sie stets die Arbeitslast.

Wie warte ich das Aufnahmegerät TK-8S?

Überprüfen Sie regelmäßig Schweißnähte, Bolzen und Stifte auf Risse oder Verschleiß. Reinigen Sie mit einem trockenen Tuch. Ersetzen Sie beschädigte Teile sofort.

Kann ich den TK-8S für langes Abschleppen verwenden?

Ja, aber halten Sie regelmäßig an, um den Zustand der Verbindungen zu überprüfen. Fahren Sie mit moderater Geschwindigkeit und verlangsamen Sie in Kurven.

Was tun, wenn der Anhängerkupplungsbolzen verloren oder gebrochen ist?

Verwenden Sie einen Ersatzbolzen mit Durchmesser Φ5/8". Ersatzteile sind bei Vevor oder autorisierten Händlern erhältlich.

Wird der TK-8S mit einem Sicherheitsschloss geliefert?

Ja, das Produkt enthält einen Bolzen mit Loch für eine Federklammer und einen Druckverriegelungsmechanismus für eine sichere Befestigung.

Wie ist das Überprüfungsverfahren vor jedem Gebrauch?

Überprüfen Sie, ob alle Teile fest angezogen sind, die Last des Anhängers innerhalb der Grenzen liegt, und führen Sie eine Sichtprüfung auf Risse oder Verformungen durch.

Wo finde ich die vollständige Bedienungsanleitung für den TK-8S?

Das Handbuch ist kostenlos als PDF auf notice-facile.com oder auf der Vevor-Website erhältlich. Sie können auch eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG TK-8S Vevor

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

SCHÄKELKUPPLUNGSEMPFÄNGER

MODELL: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Stellen Sie sicher, dass Ihr Fahrzeug mit dem Empfänger kompatibel ist und wählen Sie den Empfänger mit dem entsprechenden Lastbereich aus.
2. Befolgen Sie die Anweisungen zum Abschleppen in der Bedienungsanleitung des Fahrzeugs.
3. Überprüfen Sie vor der Verwendung die gesamte Zugausrüstung auf gerissene Schweißnähte, fehlende oder verschlissene Teile und lockere Schrauben.
4. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast. Die Nennwerte des Montagesystems sollen die Leistungsfähigkeit des Produkts darstellen und spiegeln in keiner Weise die Nennwerte oder die Kapazität des Schleppsystems wider, mit dem es verwendet wird. Dem Verbraucher oder Betreiber wird dringend empfohlen, sich über die Nennwerte der verschiedenen Komponenten des Abschleppsystems zu informieren und niemals die Grenzwerte der verwendeten Komponente mit der niedrigsten Nennleistung zu überschreiten.
5. Defektes Zubehör sollte umgehend ausgetauscht werden. Defektes Zubehör kann zu Personen- und Sachschäden führen.
6. Während der Nutzungsdauer muss das Zubehör auf Abnutzung, Risse und andere Beschädigungen überprüft werden.
7. Bitte achten Sie darauf, dass die Verwendung innerhalb des sicheren Arbeitslastgrenzenbereichs erfolgt!

MODELL UND PARAMETER

Modell	TK-2A
Arbeitslastgrenze	5 Tonnen (11000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Empfänger: 24 Tonnen (52900 Pfund Kapaz
Parameter	2-Zoll-Empfänger; horizontal 2 Löcher + vert1 Loch;
Material	Aluminiumlegierung 6061-T6

Modell	TK-4.75S-1
Arbeitslastgrenze	5 Tonnen (11000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Schäkel/Empfänger: 20 Tonnen (44100 Pfur
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertikaLoch;
Material	Stahl

Modell	TK-8S
Arbeitslastgrenze	5 Tonnen (11000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Schäkel: 29,9 Tonnen (65900 Pfund Kapazi
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertikaLoch;
Material	Stahl

Modell	TK-4.75A-1
Arbeitslastgrenze	7,25 Tonnen (16.000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Empfänger: 24 Tonnen (52900 Pfund Kapazität)
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertika Loch;
Material	Aluminiumlegierung 6061-T6

Modell	TK-4.75A-2
Arbeitslastgrenze	7,25 Tonnen (16.000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Schäkel: 29,9 Tonnen (65900 Pfund Kapazi
Parameter	2-Zoll-Empfänger; horizontal 2 Löcher + vert 1 Loch;
Material	Aluminiumlegierung 6061-T6

Modell	TK-4.75S-2
Arbeitslastgrenze	7,7 Tonnen (17.000 Pfund/Die empfohlene Verwendung beträgt 13.000–14.000 Pfund.)
Bruchfestigkeitsgrenze	Schäkel: 29,9 Tonnen (66.000 Pfund Kapazi
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertik Loch;
Material	Stahl

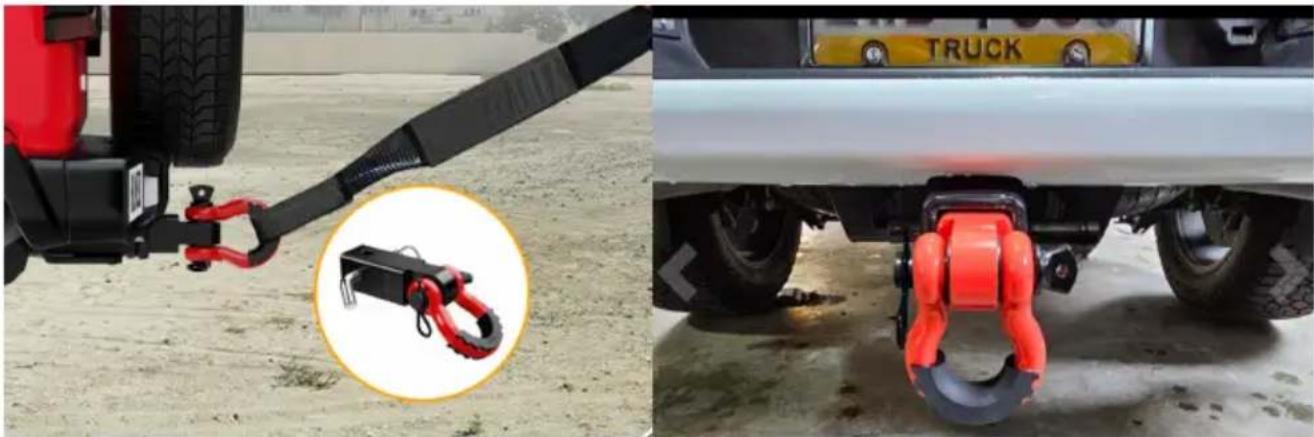

ANWENDUNGSSZENARIEN

9) Vorbereitung vor dem Einbau: Überprüfen Sie, ob das Zubehör vollständig ist und ob Ihr Fahrzeug mit dem Empfänger kompatibel ist.

10) Installation: Der Empfänger wird im dafür vorgesehenen Anhängerrohr des Fahrzeugs installiert, um sicherzustellen, dass er sicher und stabil sitzt, normalerweise mithilfe eines speziellen Anhängerbolzens oder Anhängerschlosses.

11) Inspektion vor der Fahrt: Überprüfen Sie nach Abschluss der Verbindung, ob alle Verbindungsteile fest sitzen. Stellen Sie vor Fahrtantritt sicher, dass das Anhängergewicht innerhalb der maximal zulässigen Anhängelast des Fahrzeugs liegt.

12) Vorsichtsmaßnahmen beim Fahren:

e. Während der Fahrt sollte die Geschwindigkeit niedrig gehalten werden, insbesondere beim Abbiegen und Bremsen, um frühzeitig abzubremsen und Instabilität durch die Trägheit des Anhängers zu vermeiden.

f. Halten Sie beim Abschleppen über einen längeren Zeitraum regelmäßig an, um den Zustand des Anhängerarms und des Verbindungsteils zu überprüfen, um Lockerungen oder Verschleiß durch Langzeitfahrten zu vermeiden.

So verwenden Sie die Kupplungsbolzensperre

1. Stecken Sie den Schlüssel ein und schrauben Sie ihn ab, um das Schloss zu öffnen.

Trennen Sie den Stift.

1. Drücken Sie den Knopf des Schlosskopfes, um den Stift sicher zu verriegeln.
2. Für zusätzliche Sicherheit stecken Sie den Federclip in das Stiftloch.

WARTUNG

1. Überprüfen Sie regelmäßig Bolzen und Sicherheitsstifte.
2. Nicht überlasten.
