TK-4.75S-2 - Anhängzubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Aufnahme für Anhängerkupplung mit Schäkel
Marke	Vevor
Modell	TK-4.75S-2
Arbeitslastgrenze	7,7 Tonnen (17.000 lb, empfohlen 13.000-14.000 lb)
Zugfestigkeitsgrenze (Schäkel)	29,9 Tonnen (66.000 lb)
Aufnahmegröße	2 Zoll
Lochkonfiguration	1 horizontales Loch + 1 vertikales Loch
Bolzendurchmesser	Φ5/8 Zoll
Material	Stahl
Anwendungen	Abschleppen von Fahrzeugen, Anhängern, Wohnwagen
Installation	Setzen Sie die Aufnahme in das Anhängerrohr des Fahrzeugs ein und befestigen Sie sie mit einem Bolzen und einem Federclip.
Wartung	Überprüfen Sie regelmäßig die Schrauben und Sicherungsbolzen; ersetzen Sie abgenutzte oder beschädigte Teile.
Sicherheit	Überschreiten Sie nicht die Anhängelast des Fahrzeugs; überprüfen Sie vor jedem Gebrauch.
Garantie	Technische Unterstützung und elektronisches Garantiezertifikat unter www.vevor.com/support
Herkunftsland	China (Shanghai)

Häufig gestellte Fragen - TK-4.75S-2 Vevor

Ist die Vevor TK-4.75S-2 Anhängerkupplungsaufnahme mit meinem Fahrzeug kompatibel?

Stellen Sie sicher, dass Ihr Fahrzeug über ein 2-Zoll-Anhängerrohr verfügt und die Anhängelast über 7,7 Tonnen liegt. Konsultieren Sie das Handbuch des Fahrzeughalters, um die Kompatibilität zu bestätigen.

Was ist die maximale Lastgrenze für dieses Modell?

Die Arbeitslastgrenze beträgt 7,7 Tonnen (17.000 lb), die empfohlene Nutzung liegt jedoch bei 13.000 bis 14.000 lb. Überschreiten Sie niemals die Kapazität Ihres Fahrzeugs.

Wie installiere ich die Aufnahme TK-4.75S-2?

Setzen Sie die Aufnahme in das Anhängerrohr ein, richten Sie die Löcher aus, führen Sie den Bolzen Φ5/8' ein und befestigen Sie ihn mit dem Federclip. Ziehen Sie die Schrauben bei Bedarf fest.

Welche Werkzeuge werden für die Installation benötigt?

Es sind keine speziellen Werkzeuge erforderlich. Die Installation erfolgt mit dem mitgelieferten Bolzen und Federclip.

Besteht die Aufnahme aus Stahl oder Aluminium?

Das Modell TK-4.75S-2 ist aus Stahl. Andere Modelle der Serie können aus Aluminiumlegierung 6061-T6 bestehen.

Wie warte ich die Aufnahme?

Überprüfen Sie regelmäßig die Schweißnähte, Bolzen und Schrauben. Reinigen Sie Schmutz und fetten Sie die Reibungspunkte. Ersetzen Sie sofort alle gerissenen oder abgenutzten Teile.

Kann ich diese Aufnahme gewerblich nutzen?

Ja, vorausgesetzt, die Lastgrenzen und Sicherheitshinweise werden eingehalten. Überprüfen Sie die örtlichen Vorschriften.

Was tun, wenn der Bolzen nicht leicht eingeführt werden kann?

Stellen Sie sicher, dass die Löcher ausgerichtet und sauber sind. Verwenden Sie bei Bedarf ein Schmiermittel. Wenden Sie keine Gewalt an, um eine Beschädigung der Aufnahme zu vermeiden.

Wird dieses Produkt mit einer Garantie geliefert?

Ja, Vevor bietet technische Unterstützung und ein elektronisches Garantiezertifikat. Registrieren Sie sich auf www.vevor.com/support.

Wie hoch ist die Zugfestigkeit des Schäkels?

Der Schäkel kann einer Zugkraft von bis zu 29,9 Tonnen (66.000 lb) standhalten, weit über der empfohlenen Arbeitslast.

BEDIENUNGSANLEITUNG TK-4.75S-2 Vevor

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

SCHÄKELKUPPLUNGSEMPFÄNGER

MODELL: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Stellen Sie sicher, dass Ihr Fahrzeug mit dem Empfänger kompatibel ist und wählen Sie den Empfänger mit dem entsprechenden Lastbereich aus.
2. Befolgen Sie die Anweisungen zum Abschleppen in der Bedienungsanleitung des Fahrzeugs.
3. Überprüfen Sie vor der Verwendung die gesamte Zugausrüstung auf gerissene Schweißnähte, fehlende oder verschlissene Teile und lockere Schrauben.
4. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast. Die Nennwerte des Montagesystems sollen die Leistungsfähigkeit des Produkts darstellen und spiegeln in keiner Weise die Nennwerte oder die Kapazität des Schleppsystems wider, mit dem es verwendet wird. Dem Verbraucher oder Betreiber wird dringend empfohlen, sich über die Nennwerte der verschiedenen Komponenten des Abschleppsystems zu informieren und niemals die Grenzwerte der verwendeten Komponente mit der niedrigsten Nennleistung zu überschreiten.
5. Defektes Zubehör sollte umgehend ausgetauscht werden. Defektes Zubehör kann zu Personen- und Sachschäden führen.
6. Während der Nutzungsdauer muss das Zubehör auf Abnutzung, Risse und andere Beschädigungen überprüft werden.
7. Bitte achten Sie darauf, dass die Verwendung innerhalb des sicheren Arbeitslastgrenzenbereichs erfolgt!

MODELL UND PARAMETER

Modell	TK-2A
Arbeitslastgrenze	5 Tonnen (11000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Empfänger: 24 Tonnen (52900 Pfund Kapaz
Parameter	2-Zoll-Empfänger; horizontal 2 Löcher + vert1 Loch;
Material	Aluminiumlegierung 6061-T6

Modell	TK-4.75S-1
Arbeitslastgrenze	5 Tonnen (11000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Schäkel/Empfänger: 20 Tonnen (44100 Pfur
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertikaLoch;
Material	Stahl

Modell	TK-8S
Arbeitslastgrenze	5 Tonnen (11000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Schäkel: 29,9 Tonnen (65900 Pfund Kapazi
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertikaLoch;
Material	Stahl

Modell	TK-4.75A-1
Arbeitslastgrenze	7,25 Tonnen (16.000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Empfänger: 24 Tonnen (52900 Pfund Kapazität)
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertika Loch;
Material	Aluminiumlegierung 6061-T6

Modell	TK-4.75A-2
Arbeitslastgrenze	7,25 Tonnen (16.000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Schäkel: 29,9 Tonnen (65900 Pfund Kapazi
Parameter	2-Zoll-Empfänger; horizontal 2 Löcher + vert 1 Loch;
Material	Aluminiumlegierung 6061-T6

Modell	TK-4.75S-2
Arbeitslastgrenze	7,7 Tonnen (17.000 Pfund/Die empfohlene Verwendung beträgt 13.000–14.000 Pfund.)
Bruchfestigkeitsgrenze	Schäkel: 29,9 Tonnen (66.000 Pfund Kapazi
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertik Loch;
Material	Stahl

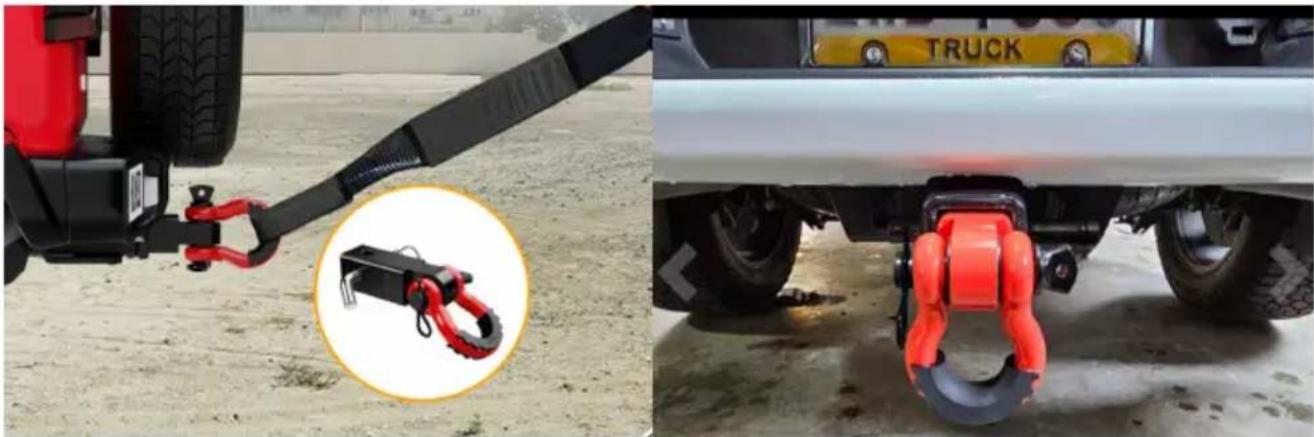

ANWENDUNGSSZENARIEN

9) Vorbereitung vor dem Einbau: Überprüfen Sie, ob das Zubehör vollständig ist und ob Ihr Fahrzeug mit dem Empfänger kompatibel ist.

10) Installation: Der Empfänger wird im reservierten Anhängerrohr des Fahrzeugs installiert, um sicherzustellen, dass er sicher und stabil ist, normalerweise mithilfe eines speziellen Zubehör-Anhängerstifts oder Anhängerschlosses. 11) Inspektion vor der Fahrt: Überprüfen Sie nach Abschluss der Verbindung, ob alle Verbindungsteile fest sitzen. Stellen Sie vor Fahrtantritt sicher, dass das Anhängergewicht innerhalb der maximal zulässigen Anhängelast des Fahrzeugs liegt. 12) Vorsichtsmaßnahmen beim Fahren:

e. Während der Fahrt sollte die Geschwindigkeit niedrig gehalten werden, insbesondere beim Abbiegen und Bremsen, um frühzeitig abzubremsen und Instabilität durch die Trägheit des Anhängers zu vermeiden. f. Halten Sie beim Abschleppen über einen längeren Zeitraum regelmäßig an, um den Zustand des Anhängerarms und des Verbindungsteils zu überprüfen, um Lockerungen oder Verschleiß durch Langzeitfahrten zu vermeiden.

So verwenden Sie die Kupplungsbolzensperre

1. Stecken Sie den Schlüssel ein und schrauben Sie ihn ab, um das Schloss zu öffnen.

Trennen Sie den Stift.

1. Drücken Sie den Knopf des Schlosskopfes, um den Stift sicher zu verriegeln.
2. Für zusätzliche Sicherheit stecken Sie den Federclip in das Stiftloch.

WARTUNG

1. Überprüfen Sie regelmäßig Bolzen und Sicherheitsstifte.
2. Nicht überlasten.
