Tipo di prodotto	Ricevitore di aggancio a maniglia
Marca	Vevor
Modello	TK-4.75S-2
Limite di carico di lavoro	7,7 tonnellate (17.000 lb, raccomandato 13.000-14.000 lb)
Limite di resistenza a trazione (maniglia)	29,9 tonnellate (66.000 lb)
Dimensione del ricevitore	2 pollici
Configurazione dei fori	1 foro orizzontale + 1 foro verticale
Diametro del perno	Φ5/8 pollice
Materiale	Acciaio
Applicazioni	Traino di veicoli, rimorchi, caravan
Installazione	Inserire il ricevitore nel tubo del rimorchio del veicolo, fissare con un perno e una clip a molla
Manutenzione	Controllare regolarmente bulloni e perni di sicurezza; sostituire le parti usurate o danneggiate
Sicurezza	Non superare la capacità di traino del veicolo; ispezionare prima di ogni utilizzo
Garanzia	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support
Paese di origine	Cina (Shanghai)

Domande frequenti - TK-4.75S-2 Vevor

Il ricevitore di aggancio Vevor TK-4.75S-2 è compatibile con il mio veicolo?

Verificare che il veicolo abbia un tubo di rimorchio da 2 pollici e che la capacità di traino sia superiore a 7,7 tonnellate. Consultare il manuale del proprietario per confermare la compatibilità.

Qual è il limite di carico massimo per questo modello?

Il limite di carico di lavoro è di 7,7 tonnellate (17.000 lb), ma l'uso raccomandato è di 13.000-14.000 lb. Non superare mai la capacità del veicolo.

Come installare il ricevitore TK-4.75S-2?

Inserire il ricevitore nel tubo del rimorchio, allineare i fori, inserire il perno Φ5/8" e fissarlo con la clip a molla. Stringere i bulloni se necessario.

Quali strumenti sono necessari per l'installazione?

Nessuno strumento particolare è richiesto. L'installazione si effettua con il perno e la clip a molla forniti.

Il ricevitore è in acciaio o alluminio?

Il modello TK-4.75S-2 è in acciaio. Altri modelli della serie possono essere in lega di alluminio 6061-T6.

Come mantenere il ricevitore?

Ispezionare regolarmente saldature, perni e bulloni. Pulire lo sporco, ungere i punti di attrito. Sostituire immediatamente qualsiasi parte incrinata o usurata.

Posso utilizzare questo ricevitore per uso commerciale?

Sì, a condizione di rispettare i limiti di carico e le istruzioni di sicurezza. Verificare le normative locali.

Cosa fare se il perno non si inserisce facilmente?

Assicurarsi che i fori siano allineati e puliti. Utilizzare un lubrificante se necessario. Non forzare per evitare di danneggiare il ricevitore.

Questo prodotto è fornito con una garanzia?

Sì, Vevor offre assistenza tecnica e un certificato di garanzia elettronico. Registrarsi su www.vevor.com/support.

Qual è la capacità di resistenza a trazione della maniglia?

La maniglia può sostenere fino a 29,9 tonnellate (66.000 lb) a trazione, ben oltre il carico di lavoro raccomandato.

MANUALE UTENTE TK-4.75S-2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RICEVITORE DEL ATTACCO A GRILLO

MODELLO: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Assicurati che il tuo veicolo sia compatibile con il ricevitore e seleziona il ricevitore con la gamma di carico appropriata.
2. Seguire le procedure di traino nel manuale del proprietario del veicolo.
3. Prima dell'uso, ispezionare tutte le attrezzature di traino per verificare l'eventuale presenza di saldature incrinate, parti mancanti o usurate e bulloni allentati.
4. Non superare mai la capacità di traino consigliata dal produttore del veicolo. I valori nominali del sistema di montaggio intendono rappresentare la capacità del prodotto e non riflettono in alcun modo i valori nominali o la capacità del sistema di traino con cui viene utilizzato. Si consiglia vivamente al consumatore o all'operatore di conoscere le caratteristiche dei vari componenti del sistema di traino e di non superare mai i limiti del componente di classe più bassa utilizzato.
5. Gli accessori difettosi devono essere sostituiti immediatamente. Accessori difettosi possono causare lesioni personali e danni materiali.
6. Durante il periodo di utilizzo, gli accessori devono essere controllati per usura, crepe e altri danni.
7. Assicurarsi di utilizzare entro l'intervallo limite di carico di lavoro sicuro!

MODELLO E PARAMETRI

Modello	TK-2A
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; Orizzontale 2 fori+verticale foro;
Materiale	Lega di alluminio 6061-T6

Modello	TK-4.75S-1
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Grillo/ricevitore): 20 tonnellate (capacità 4410
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

Modello	TK-8S
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Grillo: 29,9 tonnellate (capacità di 65900 lib
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

Modello	TK-4.75A-1
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Lega di alluminio 6061-T6
Modello	TK-4.75A-2
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Grillo: 29,9 tonnellate (capacità di 65900 lib
Parametro	Ricevitore da 2"; Orizzontale 2 fori+verticale foro;
Materiale	Lega di alluminio 6061-T6

Modello	TK-4.75S-2
Limite del carico di lavoro	7,7 tonnellate (17.000 libbre/l'uso consigliato 13.000-14.000 libbre)
Limite di resistenza al	Grillo: 29,9 tonnellate (capacità di 66.000 lib
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

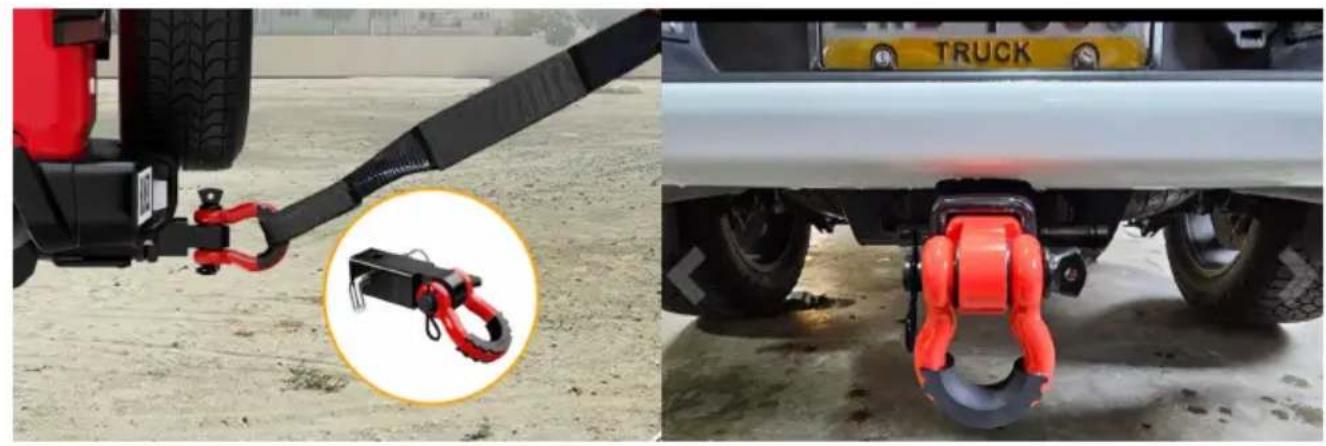

SCENARI DI APPLICAZIONE

13) Preparazione prima dell'installazione: controlla che gli accessori siano completi e verifica che il tuo veicolo sia compatibile con il ricevitore. 14) Installazione: il ricevitore viene installato nel tubo del rimorchio riservato del veicolo per garantirne la sicurezza e la stabilità, solitamente tramite uno specifico perno accessorio del rimorchio o un blocco del rimorchio.

15) Ispezione prima del viaggio: una volta completata la connessione, controllare se tutte le parti di connessione sono serrate. Prima di iniziare a guidare, assicurarsi che il peso del rimorchio rientri nel peso massimo traino consentito del veicolo.

16) Precauzioni per la guida:

g. Durante la guida, la velocità dovrebbe essere mantenuta bassa, soprattutto in curva e in frenata, per rallentare in anticipo per evitare l'instabilità causata dall'inerzia del rimorchio.

h. Durante il traino per un lungo periodo, fermarsi regolarmente per controllare lo stato del braccio del rimorchio e della parte di collegamento per evitare l'allentamento o l'usura causati dalla guida a lungo termine.

1. Inserire la chiave e svitare il lucchetto, separare il perno.
2. Premere il pulsante della testa della serratura per bloccare saldamente il perno in posizione.
3. Per una maggiore sicurezza, inserire la clip a molla nel foro del perno.

MANUTENZIONE

1. Controllare regolarmente i bulloni e i perni di sicurezza.
2. Non sovraccaricare.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
