Tipo di prodotto	Ricevitore di aggancio a grillo
Marca	Vevor
Modello	TK-2A
Materiale	Lega di alluminio 6061-T6
Capacità di carico massima	5 tonnellate (11 000 lb)
Resistenza alla rottura (ricevitore)	24 tonnellate (52 910 lb)
Dimensioni del ricevitore	2 pollici
Configurazione dei fori	2 orizzontali + 1 verticale
Utilizzo previsto	Traino di veicoli
Accessori inclusi	Pernio di bloccaggio con chiave e clip a molla
Manutenzione consigliata	Controllare regolarmente bulloni, perni e saldature
Precauzioni di sicurezza	Non superare la capacità, ispezionare prima di ogni utilizzo
Compatibilità veicolo	Richiede un ricevitore di rimorchio compatibile da 2 pollici
Paese di origine	Cina (importato da Vevor)

Domande frequenti - TK-2A Vevor

Come installare il ricevitore di aggancio Vevor TK-2A?

Inserire il ricevitore nel tubo di rimorchio previsto del veicolo. Fissarlo saldamente utilizzando il perno di bloccaggio fornito. Assicurarsi che i fori siano allineati e che il perno sia ben innestato. Utilizzare la clip a molla per maggiore sicurezza.

Qual è la capacità di carico massima del TK-2A?

Il TK-2A ha un limite di carico di lavoro di 5 tonnellate (11 000 lb). Non superare mai questa capacità, né quella raccomandata dal costruttore del veicolo.

Quali veicoli sono compatibili con questo ricevitore?

Il TK-2A è progettato per ricevitori di rimorchio da 2 pollici. Verificare la compatibilità del veicolo consultando il manuale del proprietario o misurando il ricevitore esistente.

Come mantenere il ricevitore di aggancio?

Ispezionare regolarmente bulloni, perni e saldature per rilevare eventuali usure, crepe o danni. Sostituire immediatamente qualsiasi pezzo difettoso. Pulire con un panno asciutto e conservare al riparo dall'umidità.

Posso utilizzare questo ricevitore per il traino fuoristrada?

Sì, ma rispettare rigorosamente la capacità di carico e adattare la velocità. Su terreni accidentati, ridurre la velocità ed effettuare fermate frequenti per verificare il fissaggio.

Il perno di bloccaggio è incluso?

Sì, il TK-2A viene fornito con un perno di bloccaggio, una chiave e una clip a molla per fissare la connessione.

Cosa fare se il perno è difficile da inserire?

Assicurarsi che i fori siano perfettamente allineati e puliti. Non usare forza eccessiva. Se il problema persiste, verificare la compatibilità delle dimensioni.

Questo ricevitore è compatibile con un gancio a sfera standard?

No, il TK-2A è un ricevitore a grillo progettato per ricevere un grillo di traino. Per un gancio a sfera, utilizzare un adattatore appropriato.

Come verificare che l'installazione sia sicura?

Prima di guidare, assicurarsi che tutte le connessioni siano ben serrate e che il perno sia bloccato. Verificare che il peso del rimorchio non superi la capacità massima consentita del veicolo e del ricevitore.

Dove posso trovare i pezzi di ricambio?

Contattare il servizio clienti Vevor o consultare il manuale per i riferimenti. I perni e le clip di ricambio sono disponibili presso rivenditori autorizzati.

MANUALE UTENTE TK-2A Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

RICEVITORE PER ATTACCO A GRILLO

MODELLO: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Assicurarsi che il veicolo sia compatibile con il ricevitore e selezionare il ricevitore con la gamma di carico appropriata.
2. Seguire le procedure di traino nel manuale del proprietario del veicolo. Prima dell'uso, ispezionare tutte le attrezzature di traino per verificare l'eventuale presenza di saldature incrinate, parti mancanti o usurate e bulloni allentati.
3. Non superare mai la capacità di traino consigliata dal produttore del veicolo. I valori nominali del sistema di montaggio intendono rappresentare la capacità del prodotto e non riflettono in alcun modo i valori nominali o la capacità del sistema di traino con cui viene utilizzato. Si consiglia vivamente al consumatore o all'operatore di conoscere le caratteristiche dei vari componenti del sistema di traino e di non superare mai i limiti del componente di classe più bassa utilizzato.
4. Gli accessori difettosi devono essere sostituiti immediatamente. Accessori difettosi possono causare lesioni personali e danni materiali.
5. Durante il periodo di utilizzo, gli accessori devono essere controllati per usura, crepe e altri danni.
6. Assicurarsi di utilizzare entro l'intervallo limite di carico di lavoro sicuro!

MODELLO E PARAMETRI

Modello	TK-2A
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; Orizzontale 2 fori+verticale foro;
Materialie	Lega di alluminio 6061-T6

Modello	TK-4.75S-1
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Grillo/ricevitore): 20 tonnellate (capacità 4410 vertical;
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 vertical;
Materialie	Acciaio

Modello	TK-8S
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza al	Grillo: 29,9 tonnellate (capacità di 65900 lib
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materialie	Acciaio

Modello	TK-4.75A-1
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 vertical;
Materialie	Lega di alluminio 6061-T6
Modello	TK-4.75A-2
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Grillo: 29,9 tonnellate (capacità di 65900 lib rirevitore da 2"; Orizzontale 2 fori+verticale foro;
Parametro
Materialie	Lega di alluminio 6061-T6

Modello	TK-4.75S-2
Limite del carico di lavoro	7,7 tonnellate (17.000 libbre/l'uso consigliato 13.000-14.000 libbre)
Limite di resistenza al	Grillo: 29,9 tonnellate (capacità di 66.000 lib verticale;
Parametro
Materialie	Acciaio

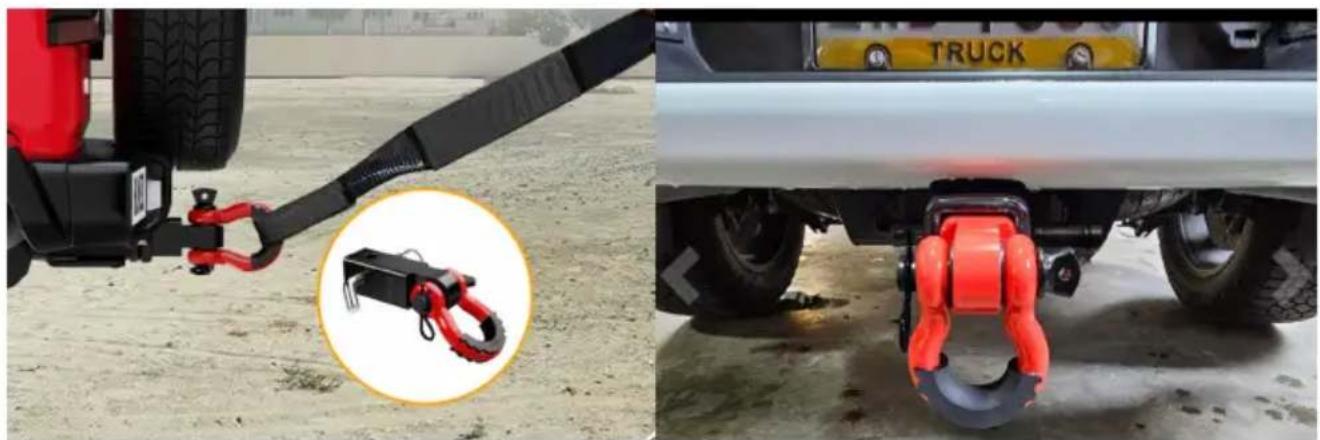

SCENARI DI APPLICAZIONE

13) Preparazione prima dell'installazione: Controllare che gli accessori siano completi e verificare che il veicolo sia compatibile con il ricevitore. 14) Installazione: Il ricevitore viene installato nel tubo del rimorchio riservato del veicolo per garantirne la sicurezza e la stabilità, solitamente tramite uno specifico perno accessorio del rimorchio o un blocco del rimorchio.

15) Ispezione prima del viaggio: una volta completata la connessione, controllare se tutte le parti di connessione sono serrate. Prima di iniziare a guidare, assicurarsi che il peso del rimorchio rientri nel peso massimo di traino consentito del veicolo.

16) Precauzioni per la guida:

g. Durante la guida, la velocità dovrebbe essere mantenuta bassa, soprattutto in curva e in frenata, per rallentare in anticipo per evitare l'instabilità causata dall'inerzia del rimorchio.

h. Durante il traino per un lungo periodo, fermarsi regolarmente per controllare lo stato del braccio del rimorchio e della parte di collegamento, per evitare l'allentamento o l'usura causati dalla guida a lungo termine.

COME USARE IL BLOCCO DEL PERNO DI ATTACCO

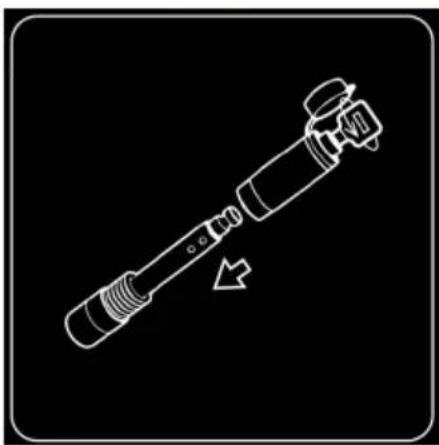

10. Inserire la chiave e svitare il lucchetto, separare il perno.

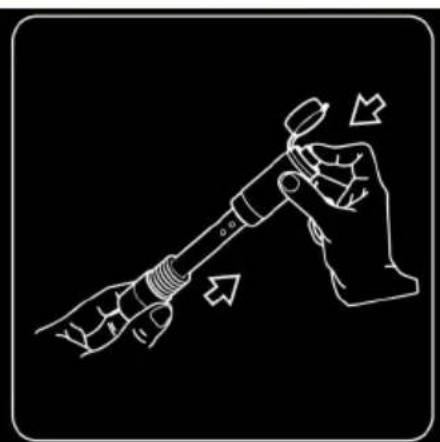

11. Premere il pulsante della testa della serratura per bloccare saldamente il perno in posizione.

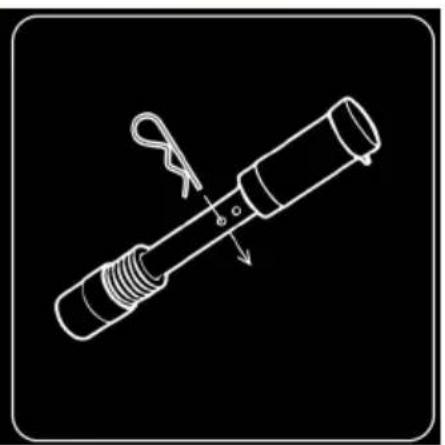

12. Per una maggiore sicurezza, inserire la clip a molla nel foro del perno.

MANUTENZIONE

1. Controllare regolarmente i bulloni e i perni di sicurezza.
2. Non sovraccaricare.
