Tipo di prodotto	Ricevitore di attacco a maniglia
Marca	Vevor
Modello	TK-8S
Capacità di carico di lavoro	5 tonnellate (11 000 lb)
Limite di resistenza alla trazione (maniglia)	29,9 tonnellate (65 900 lb)
Dimensioni del ricevitore	2 pollici
Configurazione dei fori	1 orizzontale + 1 verticale
Diametro del perno	Φ5/8"
Materiale	Acciaio
Accessori inclusi	Perno di traino, clip a molla, lucchetto
Installazione	Nel tubo di traino del veicolo, fissaggio con perno o lucchetto
Manutenzione	Controllare regolarmente bulloni, perni, saldature e usura
Pulizia	Pulire con un panno asciutto, evitare prodotti corrosivi
Precauzioni di sicurezza	Non superare la capacità di carico, ispezionare prima dell'uso, sostituire parti difettose
Riparabilità	Ricambi disponibili (perni, clip, lucchetti)
Garanzia	Elettronica, assistenza via www.vevor.com/support
Uso raccomandato	Traino di veicoli, barche, rimorchi entro il limite di carico
Peso (approssimativo)	Circa 2 kg (secondo modello simile)

Domande frequenti - TK-8S Vevor

Qual è la capacità di carico massima del TK-8S?

La capacità di carico di lavoro è di 5 tonnellate (11 000 lb). Non superare mai questo limite.

Come installare il ricevitore TK-8S sul mio veicolo?

Inserire il ricevitore nel tubo di traino riservato del veicolo. Fissarlo con il perno di traino fornito (Φ5/8") e bloccarlo con la clip a molla. Assicurarsi che il veicolo sia compatibile con una dimensione del ricevitore di 2 pollici.

Il TK-8S è compatibile con tutti i veicoli?

No, richiede un tubo di traino del ricevitore di 2 pollici. Verificare le specifiche del veicolo prima dell'acquisto.

Qual è la differenza tra il limite di carico e il limite di resistenza?

Il limite di carico (5 t) è il carico di lavoro sicuro massimo. Il limite di resistenza (29,9 t per la maniglia) è la forza di rottura, da non raggiungere mai. Fare sempre riferimento al limite di carico.

Come mantenere il ricevitore TK-8S?

Ispezionare regolarmente saldature, bulloni e perni per crepe o usura. Pulire con un panno asciutto. Sostituire immediatamente qualsiasi parte danneggiata.

Posso usare il TK-8S per un traino su lunghe distanze?

Sì, ma fermarsi regolarmente per verificare lo stato delle connessioni. Guidare a velocità moderata e rallentare nelle curve.

Cosa fare se il perno di traino è perso o rotto?

Utilizzare un perno di ricambio di diametro Φ5/8". I ricambi sono disponibili presso Vevor o rivenditori autorizzati.

Il TK-8S è fornito con un lucchetto di sicurezza?

Sì, il prodotto include un perno con foro per clip a molla e un meccanismo di bloccaggio a pulsante per un fissaggio sicuro.

Qual è la procedura di verifica prima di ogni utilizzo?

Verificare che tutte le parti siano ben serrate, che il carico del rimorchio sia entro i limiti e ispezionare visivamente l'assenza di crepe o deformazioni.

Dove trovare il manuale d'uso completo del TK-8S?

Il manuale è disponibile gratuitamente in formato PDF su notice-facile.com o sul sito Vevor. Puoi anche richiedere una traduzione via email.

MANUALE UTENTE TK-8S Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RICEVITORE DEL ATTACCO A GRILLO

MODELLO: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Assicurati che il tuo veicolo sia compatibile con il ricevitore e seleziona il ricevitore con la gamma di carico appropriata.
2. Seguire le procedure di traino nel manuale del proprietario del veicolo.
3. Prima dell'uso, ispezionare tutte le attrezzature di traino per verificare l'eventuale presenza di saldature incrinate, parti mancanti o usurate e bulloni allentati.
4. Non superare mai la capacità di traino consigliata dal produttore del veicolo. I valori nominali del sistema di montaggio intendono rappresentare la capacità del prodotto e non riflettono in alcun modo i valori nominali o la capacità del sistema di traino con cui viene utilizzato. Si consiglia vivamente al consumatore o all'operatore di conoscere le caratteristiche dei vari componenti del sistema di traino e di non superare mai i limiti del componente di classe più bassa utilizzato.
5. Gli accessori difettosi devono essere sostituiti immediatamente. Accessori difettosi possono causare lesioni personali e danni materiali.
6. Durante il periodo di utilizzo, gli accessori devono essere controllati per usura, crepe e altri danni.
7. Assicurarsi di utilizzare entro l'intervallo limite di carico di lavoro sicuro!

MODELLO E PARAMETRI

Modello	TK-2A
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; Orizzontale 2 fori+verticale foro;
Materiale	Lega di alluminio 6061-T6

Modello	TK-4.75S-1
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Grillo/ricevitore): 20 tonnellate (capacità 4410
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

Modello	TK-8S
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Grillo: 29,9 tonnellate (capacità di 65900 lib
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

Modello	TK-4.75A-1
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Lega di alluminio 6061-T6
Modello	TK-4.75A-2
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Grillo: 29,9 tonnellate (capacità di 65900 lib
Parametro	Ricevitore da 2"; Orizzontale 2 fori+verticale foro;
Materiale	Lega di alluminio 6061-T6

Modello	TK-4.75S-2
Limite del carico di lavoro	7,7 tonnellate (17.000 libbre/l'uso consigliato 13.000-14.000 libbre)
Limite di resistenza al	Grillo: 29,9 tonnellate (capacità di 66.000 lib
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

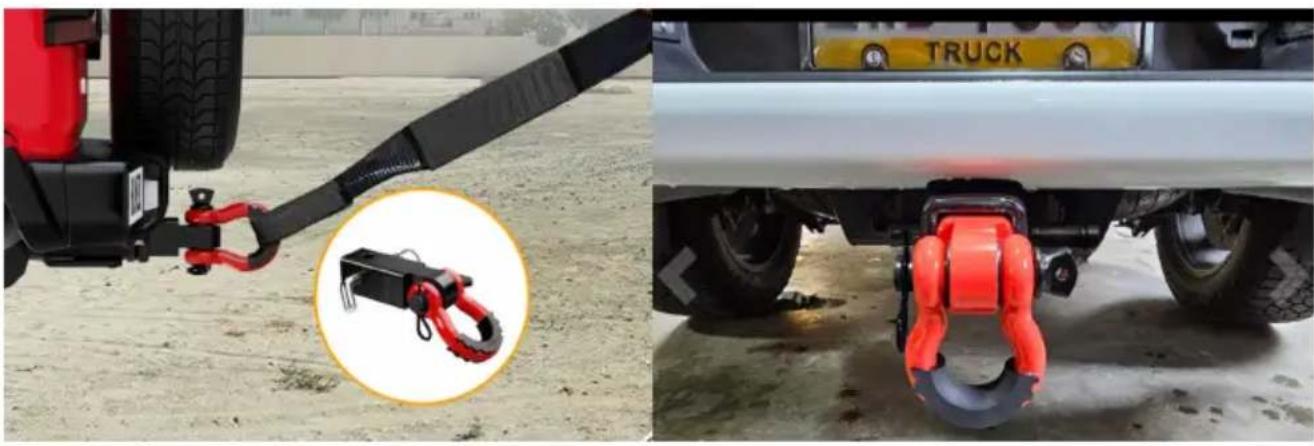

SCENARI DI APPLICAZIONE

13) Preparazione prima dell'installazione: controlla che gli accessori siano completi e verifica che il tuo veicolo sia compatibile con il ricevitore. 14) Installazione: il ricevitore viene installato nel tubo del rimorchio riservato del veicolo per garantirne la sicurezza e la stabilità, solitamente tramite uno specifico perno accessorio del rimorchio o un blocco del rimorchio.

15) Ispezione prima del viaggio: una volta completata la connessione, controllare se tutte le parti di connessione sono serrate. Prima di iniziare a guidare, assicurarsi che il peso del rimorchio rientri nel peso massimo trainato consentito dal veicolo.

16) Precauzioni per la guida:

g. Durante la guida, la velocità dovrebbe essere mantenuta bassa, soprattutto in curva e in frenata, per rallentare in anticipo ed evitare l'instabilità causata dall'inerzia del rimorchio.

h. Durante il traino per un lungo periodo, fermarsi regolarmente per controllare lo stato del braccio del rimorchio e della parte di collegamento, per evitare l'allentamento o l'usura causati dalla guida a lungo termine.

1. Inserire la chiave e svitare il lucchetto, separare il perno.
2. Premere il pulsante della testa della serratura per bloccare saldamente il perno in posizione.
3. Per una maggiore sicurezza, inserire la clip a molla nel foro del perno.

MANUTENZIONE

1. Controllare regolarmente i bulloni e i perni di sicurezza.
2. Non sovraccaricare.
