Type de produit	Récepteur d'attelage à manille
Marque	Vevor
Modèle	TK-2A
Matériau	Alliage d'aluminium 6061-T6
Capacité de charge maximale	5 tonnes (11 000 lb)
Résistance à la rupture (récepteur)	24 tonnes (52 910 lb)
Taille du récepteur	2 pouces
Configuration des trous	2 horizontaux + 1 vertical
Utilisation prévue	Remorquage de véhicules
Accessoires inclus	Goupille de verrouillage avec clé et clip à ressort
Entretien recommandé	Vérifier régulièrement les boulons, goupilles et soudures
Précautions de sécurité	Ne pas dépasser la capacité, inspecter avant chaque utilisation
Compatibilité véhicule	Nécessite un récepteur de remorque compatible de 2 pouces
Pays d'origine	Chine (importé par Vevor)

FOIRE AUX QUESTIONS - TK-2A Vevor

Comment installer le récepteur d'attelage Vevor TK-2A ?

Insérez le récepteur dans le tube de remorque prévu de votre véhicule. Fixez-le solidement à l'aide de la goupille de verrouillage fournie. Assurez-vous que les trous sont alignés et que la goupille est bien enclenchée. Utilisez le clip à ressort pour plus de sécurité.

Quelle est la capacité de charge maximale du TK-2A ?

Le TK-2A a une limite de charge de travail de 5 tonnes (11 000 lb). Ne dépassez jamais cette capacité, ni celle recommandée par le constructeur de votre véhicule.

Quels véhicules sont compatibles avec ce récepteur ?

Le TK-2A est conçu pour les récepteurs de remorque de 2 pouces. Vérifiez la compatibilité de votre véhicule en consultant le manuel du propriétaire ou en mesurant votre récepteur existant.

Comment entretenir le récepteur d'attelage ?

Inspectez régulièrement les boulons, goupilles et soudures pour déceler toute usure, fissure ou dommage. Remplacez immédiatement toute pièce défectueuse. Nettoyez avec un chiffon sec et rangez à l'abri de l'humidité.

Puis-je utiliser ce récepteur pour du remorquage tout-terrain ?

Oui, mais respectez strictement la capacité de charge et adaptez votre vitesse. Sur terrain accidenté, réduisez la vitesse et effectuez des arrêts fréquents pour vérifier la fixation.

La goupille de verrouillage est-elle incluse ?

Oui, le TK-2A est livré avec une goupille de verrouillage, une clé et un clip à ressort pour sécuriser la connexion.

Que faire si la goupille est difficile à insérer ?

Assurez-vous que les trous sont parfaitement alignés et propres. N'utilisez pas de force excessive. Si le problème persiste, vérifiez la compatibilité des dimensions.

Ce récepteur est-il compatible avec une boule d'attelage standard ?

Non, le TK-2A est un récepteur à manille conçu pour recevoir une manille de remorquage. Pour une boule d'attelage, utilisez un adaptateur approprié.

Comment vérifier que l'installation est sécurisée ?

Avant de conduire, assurez-vous que toutes les connexions sont bien serrées et que la goupille est verrouillée. Vérifiez que le poids de la remorque ne dépasse pas la capacité maximale autorisée de votre véhicule et du récepteur.

Où puis-je trouver les pièces de rechange ?

Contactez le service client Vevor ou consultez la notice pour les références. Les goupilles et clips de rechange sont disponibles auprès de revendeurs agréés.

MODE D'EMPLOI TK-2A Vevor

RÉCEPTEUR D'ATTELAGE À MANILLE

MODELE: TK-2A/TK-4.75S-1/TK-8S/

TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Assurez-vous que votre vehicule est compatible avec le récepteur et la sélectionnez le récepteur avec la plage de charge appropriée.
2. Suivez les procédures de remorquage dans le manuel du propriétat du vehicule.
3. Avant utilisation, inspectez tout l'équipment de remorquage pour déceler des soudures fissurées, des pieces manquantes ou usées et boulons desserrés.
4. Ne dépassez jamais la capacité de remorquage recommandée par constructeur du vehicule. Les valeurs nominales du système de monta sont destinées à représentier la capacité du produit et ne reflètent enaucun cas les valeurs nominales ou la capacité du système de remorquage avec lequel il est utilisé. Il est fortement conseillé au consommateur ou à l'opérateur de connaître les valeurs nominales des différents composants du système de remorquage et de ne jamais dépasser les limites du composant le moins bien noté utilisé.
5. Les accessoires défectueux doivent être replacés immédiatement. Des accessoires défectueux peuvent entraîner des blessures corporelles et des dégats matériels.
6. Pendant leur période d'utilisation, les accessoires doivent être vérif pour déceler toute usure, fissure et autre dommage.
7. Veuillez vous assurer d'utiliser dans la plage limite de charge de travail sure !

MODEL AND PARAMETERS

Modèle	TK-2A
Limite de charge de	5 tonnes (capacité de 11 000 lb)
Limite de résistance	Récepteur : 24 tonnes (capacité de 52 90
Paramètre	Récepteur 2" ; 2 troughs horizontally + 1 vertical ;
Matériel	Alliage d'aluminium 6061-T6

Modèle	TK-4.75S-1
Limite de charge de	5 tonnes (capacité de 11 000 lb)
Limite de résistance	Manille/récepteur) : 20 tonnes (capacité de
Paramètre	Récepteur 2" ; horizontal 1 trou + verticalGoupille Φ5/8" ; Travail Φ5/8"
Matériel	Acier

Modèle	TK-8S
Limite de charge de	5 tonnes (capacité de 11 000 lb)
Limite de résistance	Manille : 29,9 tonnes (capacité de 65 900
Paramètre	Récepteur 2" ; horizontal 1 trou + vertical Goupille Φ5/8" ; Travail Φ5/8"
Matériel	Acier

Modèle	TK-4.75A-1
Limite de charge de	7,25 tonnes (capacité de 16 000 lb)
Limite de résistance	RéCEPTeur : 24 tonnes (capacité de 52 90
Paramètre	Récepteur 2" ; horizontal 1 trou + vertical Goupille Φ5/8" ; Travail Φ5/8"
Matériel	Alliage d'aluminium 6061-T6

Modèle	TK-4.75A-2
Limite de charge de	7,25 tonnes (capacité de 16 000 lb)
Limite de résistance	Manille : 29,9 tonnes (capacité de 65 900 vertical ;
Paramètre	RéCEPTeur 2" ; 2 troughs horizontally + 1 vertical ;
Matériel	Alliage d'aluminium 6061-T6

Modèle	TK-4.75S-2
Limite de charge de travail	7,7 tonnes (17 000 lb/l'utilisation recommend est de 13 000 à 14 000 lb.)
Limite de résistance	Manille : 29,9 tonnes (capacité de 66 000
Paramètre	Récepteur 2" ; horizontal 1 trou + vertical Goupille Φ5/8" ; Travail Φ5/8"
Matériel	Acier

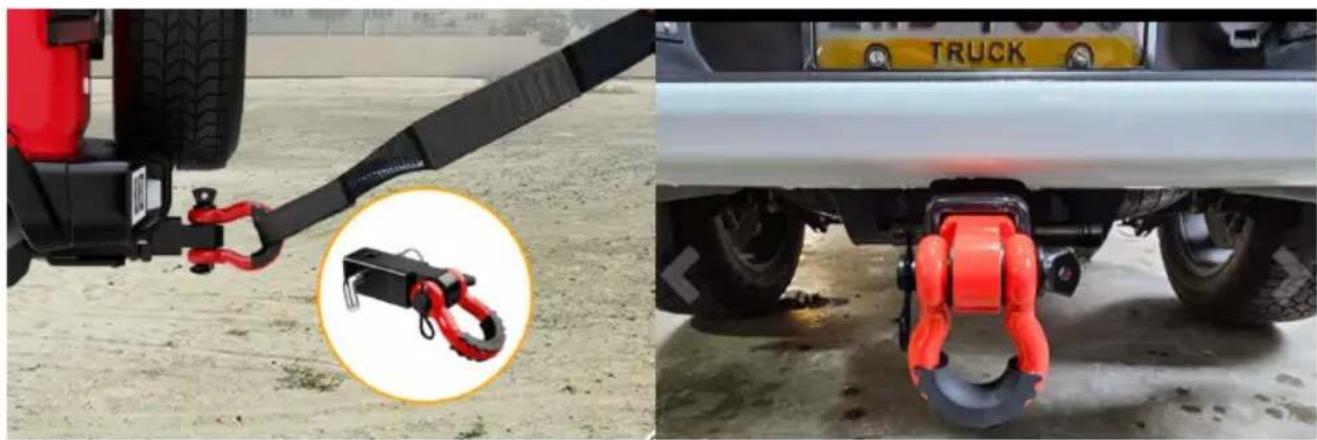

APPLICATION SCENARIOS

5) Préparation avant installation : Vérifiez que les accessoires sont complets et vérifie que votre vehicule est compatible avec le réseau

6) Installation : Le récepteur est installé dans le tube de remorque réservé du vehicule pour garantir sa sécurité et sa stabilité, généralen au moyen d'une goupille de remorque accessoire spécifique ou d'un verrou de remorque.

7) Inspection avant le départ : une fois la connexion terminée, vérifi toutes les pieces de connexion sont bien serrées. Avant de commencé conduire, assurez-vous que le poids de la remorque se situe dans la du poids de remorquage maximum autorisé du vehicule.

8) Précautions de conduite :

c. Pendant la conduite, la vitesse doit être maintainue faible, en particulors des virages et des freinages, pour ralentir à l'avance afin d'éviter l'instabilité causée par l'inertie de la remorque.

d. Lors d'un remorquage prolongé, arrêtez-vous régulièrement pour vérifier l'état du bras de remorque et de la piece de connexion afin le desserrage ou l'usure causé par une conduite à long terme.

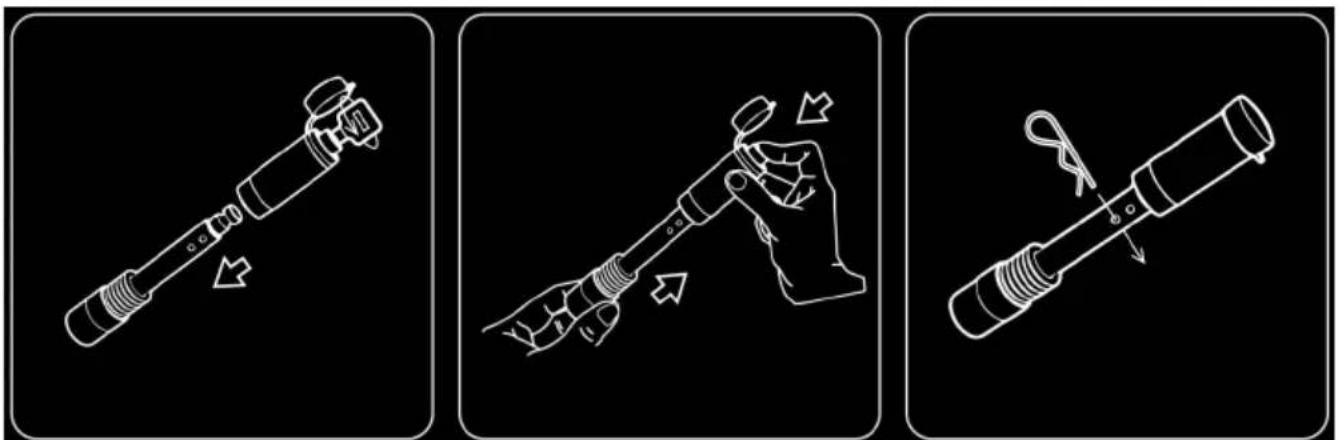

COMMENT UTILISER LE VERROUILLAGE DE LA Goupille D'ATTELAGE

1. Insérez la clé et dévissez le verrou, séparez la broche.

2. Appuyez sur le bouton de la tête de verrouillage pour verrouiller solidement la broche en place.

3. Pour plus de sécurité, insérez le clip à ressort dans le trou de la goupille.

MAINTENANCE

1. Vérifiez régulièrement les boulons et les goupilles de sécurité.
2. Ne surchargez pas.
