MANUAL DE USUARIO TK-4.75S-2 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

RECEPTOR DE ENGANCHE DE GRILLETE

MODELO: TK-2A / TK-4.75S-1 / TK-8S /

TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Asegúrese de que su vehículo sea compatible con el receptor y seleccione el receptor con el rango de carga adecuado.
2. Siga los procedimientos de remolque en el manual del propietario vehículo.
3. Antes de su uso, inspeccione todo el equipo de remolque en bu soldaduras agrietadas, piezas faltantes o desgastadas y pernos flojos.
4. Nunca exceda la capacidad de remolque recomendada por el fabricante del vehículo. Las clasificaciones del sistema de montaje pretenden representar la capacidad del producto y de ninguna manera reflejan las clasificaciones o la capacidad del sistema de remolque co que se utiliza. Se recomienda encarecidamente al consumidor u opera que conozca las clasificaciones de los distintos componentes del siste de remolque y que nunca exceda los límites del componente con la clasificación más baja que se esté utilizando.
5. Los accesorios defectuosos deben reemplazarse inmediatamente. Los accesorios defectuosos pueden provocar lesiones personales y daños materiales.
6. Durante su período de uso, se deben revisar los accesorios para detectar desgaste, grietas y otros daños.
7. ¡Asegúrese de utilizarlo dentro del rango de límite de carga de t seguro!

MODEL AND PARAMETERS

Modelo	TK-2A
Límite de carga de	5 toneladas (capacidad de 11000 libras)
Límite de resistencia	Receptor: 24 toneladas (capacidad de 5290)
Parámetro	Receptor de 2"; 2 orificios horizontales + orificio vertical;
Material	Aleación de aluminio 6061-T6

Modelo	TK-4.75S-1
Límite de carga de	5 toneladas (capacidad de 11000 libras)
Límite de resistencia	Grillete/receptor): 20 toneladas (capacidad d
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Acero

Modelo	TK-8S
Límite de carga de	5 toneladas (capacidad de 11000 libras)
Límite de resistencia	Grillete: 29,9 toneladas (capacidad de 6590 vertical;
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Acero

Modelo	TK-4.75A-1
Límite de carga de	7,25 toneladas (capacidad de 16000 libras)
Límite de resistencia	Receptor: 24 toneladas (capacidad de 5290)
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Aleación de aluminio 6061-T6

Modelo	TK-4.75A-2
Límite de carga de	7,25 toneladas (capacidad de 16000 libras)
Límite de resistencia	Grillete: 29,9 toneladas (capacidad de 6590)
Parámetro	Receptor de 2"; 2 orificios horizontales + orificio vertical;
Material	Aleación de aluminio 6061-T6

Modelo	TK-4.75S-2
Límite de carga de trabajo	7,7 toneladas (17.000 libras/el uso recomend es de 13.000 a 14.000 libras).
Límite de resistencia	Grillete: 29,9 toneladas (capacidad de 6600
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Acero

APPLICATION SCENARIOS

17) Preparación antes de la instalación : Verifique que los accesorí estén completos y verifique que su vehículo sea compatible con el

receptor.

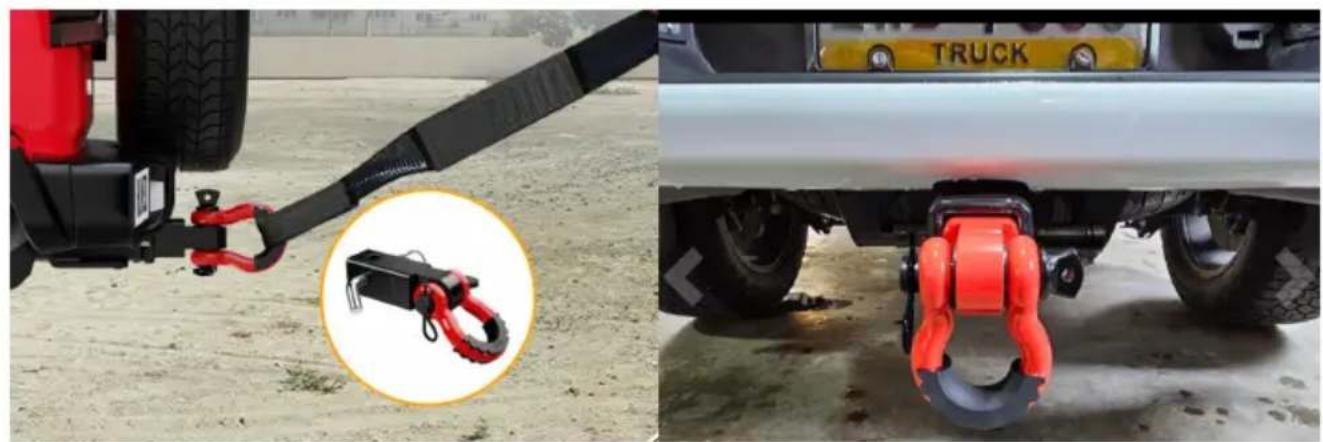

18) Instalación: El receptor se instala en el tubo de remolque reserv del vehículo para garantizar que sea seguro y estable, generalmente mediante un pasador de remolque accesorio específico o un bloqueo remolque.

19) Inspección previa al viaje: una vez completada la conexión, verifique si todas las piezas de conexión están apretadas. Antes de comenzar a conducir, asegúrese de que el peso del remolque esté d del peso de remolque máximo permitido del vehículo.

20) Precauciones de conducción:

i. Durante la conducción, se debe mantener la velocidad baja, especialmente al girar y frenar, para reducir la velocidad con antelación evitar la inestabilidad provocada por la inercia del remolque.

j. Cuando remolque durante un tiempo prolongado, deténgase periódicamente para comprobar el estado del brazo del remolque y la pieza de conexión para evitar que se afloje o desgaste causado por conducción prolongada.

CÓMO UTILIZAR EL BLOQUEO DEL PASADOR DEL

ENGANCHE

1. Inserte la llave y desenrosque la cerradura, separe el pasador.
2. Presione el botón del cabezal de bloqueo para bloquear de forma segura el pasador en su lugar.
3. Para mayor seguridad, inserte el clip de resorte en el orificio del pasador.

MAINTENANCE

1. Revise periódicamente los pernos y los pasadores de seguridad.
2. No sobrecargues.
