TK-4.75S-2 - Akcesoria do holowania Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik zaczepu z manillą
Marka	Vevor
Model	TK-4.75S-2
Granica obciążenia roboczego	7,7 tony (17 000 funtów, zalecane 13 000–14 000 funtów)
Granica wytrzymałości na rozciąganie (manilli)	29,9 tony (66 000 funtów)
Rozmiar odbiornika	2 cale
Konfiguracja otworów	1 otwór poziomy + 1 otwór pionowy
Średnica sworznia	Φ5/8 cala
Materiał	Stal
Zastosowania	Holowanie pojazdów, przyczep, przyczep kempingowych
Instalacja	Włóż odbiornik do rury holowniczej pojazdu, zamocuj za pomocą sworznia i sprężynowego klipsa
Konserwacja	Regularnie sprawdzaj śruby i sworznie zabezpieczające; wymieniaj zużyte lub uszkodzone części
Bezpieczeństwo	Nie przekraczaj zdolności holowniczej pojazdu; sprawdzaj przed każdym użyciem
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancyjny na www.vevor.com/support
Kraj pochodzenia	Chiny (Szanghaj)

Często zadawane pytania - TK-4.75S-2 Vevor

Czy odbiornik zaczepu Vevor TK-4.75S-2 jest kompatybilny z moim pojazdem?

Sprawdź, czy Twój pojazd ma rurę holowniczą o średnicy 2 cali i czy zdolność holownicza przekracza 7,7 tony. Skonsultuj się z instrukcją obsługi, aby potwierdzić kompatybilność.

Jaka jest maksymalna granica obciążenia dla tego modelu?

Granica obciążenia roboczego wynosi 7,7 tony (17 000 funtów), ale zalecane użycie to 13 000–14 000 funtów. Nigdy nie przekraczaj zdolności swojego pojazdu.

Jak zainstalować odbiornik TK-4.75S-2?

Włóż odbiornik do rury holowniczej, wyrównaj otwory, włóż sworzeń Φ5/8 cala i zamocuj za pomocą sprężynowego klipsa. Dokręć śruby, jeśli to konieczne.

Jakie narzędzia są potrzebne do instalacji?

Nie są wymagane żadne specjalne narzędzia. Instalacja odbywa się za pomocą dołączonego sworznia i sprężynowego klipsa.

Czy odbiornik jest wykonany ze stali czy aluminium?

Model TK-4.75S-2 jest wykonany ze stali. Inne modele z serii mogą być wykonane ze stopu aluminium 6061-T6.

Jak konserwować odbiornik?

Regularnie sprawdzaj spoiny, sworznie i śruby. Czyść zabrudzenia, smaruj punkty tarcia. Natychmiast wymieniaj wszelkie pęknięte lub zużyte części.

Czy mogę używać tego odbiornika do celów komercyjnych?

Tak, pod warunkiem przestrzegania limitów obciążenia i zasad bezpieczeństwa. Sprawdź lokalne przepisy.

Co zrobić, jeśli sworzeń nie wchodzi łatwo?

Upewnij się, że otwory są wyrównane i czyste. W razie potrzeby użyj smaru. Nie stosuj siły, aby uniknąć uszkodzenia odbiornika.

Czy ten produkt jest dostarczany z gwarancją?

Tak, Vevor oferuje pomoc techniczną i elektroniczny certyfikat gwarancyjny. Zarejestruj się na www.vevor.com/support.

Jaka jest wytrzymałość na rozciąganie manilli?

Manilla może wytrzymać do 29,9 tony (66 000 funtów) przy rozciąganiu, znacznie przekraczając zalecane obciążenie robocze.

INSTRUKCJA OBSŁUGI TK-4.75S-2 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

UCHWYT ZACZEPU SZAKLI

MODEL: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Upewnij się, że Twój pojazd jest kompatybilny z odbiornikiem i wybierz odbiornik o odpowiednim zakresie obciążenia.
2. Postępuj zgodnie z procedurami holowania zawartymi w instrukcji obsługi pojazdu.
3. Przed użyciem należy sprawdzić cały sprzęt holowniczy pod kątem pękniętych spawów, brakujących lub zużytych części oraz poluzowanych śrub.
4. Nigdy nie przekraczaj dopuszczalnego uciągu pojazdu zalecanego przez producenta pojazdu. Parametry systemu mocowania mają odzwierciedlać możliwości produktu i w żaden sposób nie odzwierciedlają parametrów ani udźwigu systemu holowniczego, z którym jest on używany. Zdecydowanie zaleca się, aby konsument lub operator zapoznał się z parametrami znamionowymi różnych elementów układu holowniczego i nigdy nie przekraczał limitów dla używanego elementu o najniższych parametrach.
5. Wadliwe akcesoria należy natychmiast wymienić. Wadliwe akcesoria mogą prowadzić do obrażeń ciała i szkód materialnych.
6. W okresie użytkowania akcesoria należy sprawdzać pod kątem zużycia, pęknięć i innych uszkodzeń.
7. Pamiętaj, aby używać w bezpiecznym zakresie dopuszczalnego obciążenia roboczego!

MODEL I PARAMETRY

Model	TK-2A
Limit obciążenia	5 ton (pojemność 11000 funtów)
Limit siły zrywającej	Odbiornik: 24 tony (pojemność 52900 funtó
Parametr	Odbiornik 2"; poziome 2 otwory + pionowyotwór;
Materiał	Stop aluminium 6061-T6

Model	TK-4,75S-1
Limit obciążenia	5 ton (pojemność 11000 funtów)
Limit siły zrywającej	Szekła/odbiornik): 20 ton (pojemność 44100
Parametr	Odbiornik 2"; 1 otwór poziomy + 1 otwo pionowy;
Materiał	Stal

Model	TK-8S
Limit obciążenia	5 ton (pojemność 11000 funtów)
Limit siły zrywającej	Szekla: 29,9 tony (pojemność 65900 funtów)
Parametr	Odbiornik 2"; 1 otwór poziomy + 1 otwo pionowy;
Materiał	Stal

Model	TK-4.75A-1
Limit obciążenia	7,25 tony (pojemność 16000 funtów)
Limit siły zrywającej	Odbiornik: 24 tony (pojemność 52900 funtó
Parametr	Odbiornik 2"; 1 otwór poziomy + 1 otwopionowy;
Materiał	Stop aluminium 6061-T6

Model	TK-4.75A-2
Limit obciążenia	7,25 tony (pojemność 16000 funtów)
Limit siły zrywającej	Szekla: 29,9 tony (pojemność 65900 funtów)
Parametr	Odbiornik 2"; poziome 2 otwory + pionowy otwór;
Materiał	Stop aluminium 6061-T6

Model	TK-4,75S-2
Limit obciążenia roboczego	7,7 tony (17 000 funtów/zalecane użycie to 000–14 000 funtów)
Limit siły zrywającej	Szekla: 29,9 tony (pojemność 66000 funtów)
Parametr	Odbiornik 2"; 1 otwór poziomy + 1 otwo pionowy;
Materiał	Stal

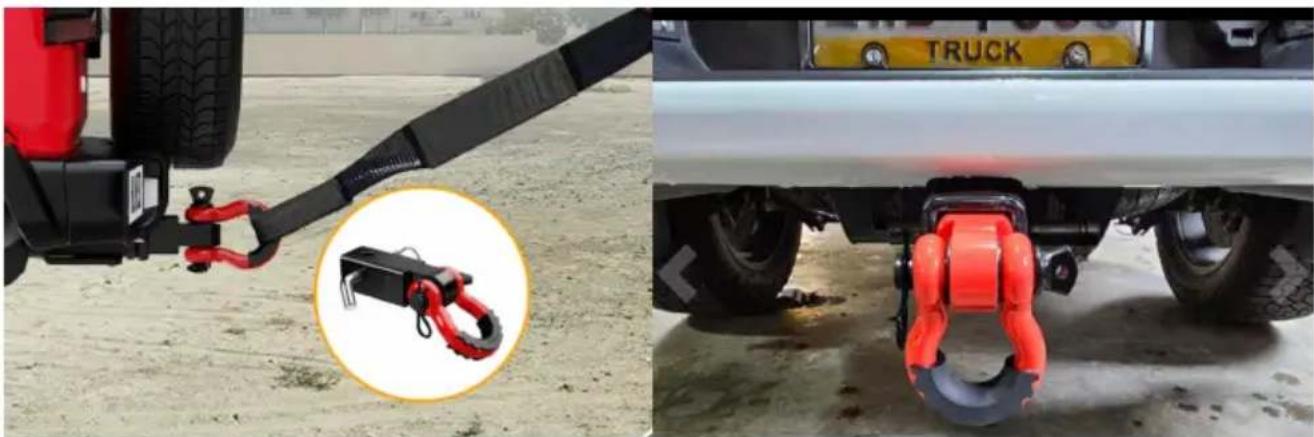

SCENARIUSZE ZASTOSOWAŃ

21) Przygotowanie przed instalacją: Sprawdź, czy akcesoria są kompletne i czy Twój pojazd jest kompatybilny z odbiornikiem.

22) Instalacja: Odbiornik instaluje się w zarezerwowanej rurze przyczep pojazdu, aby zapewnić jego bezpieczeństwo i stabilność, zwykle za pomocą specjalnego sworznia przyczepy lub blokady przyczepy.

23) Kontrola przed jazdą: Po wykonaniu połączenia sprawdź, czy wszystkie elementy łączące są dokręcone. Przed rozpoczęciem jazdy należy upewnić się, że masa przyczepy mieści się w maksymalnej dopuszczalnej masie holowanej pojazdu.

24) Środki ostrożności podczas jazdy:

k. Podczas jazdy należy utrzymywać niską prędkość, szczególnie podczas skręcania i hamowania, aby zwolnić z wyprzedzeniem, aby uniknąć niestabilności spowodowanej bezwładnością przyczepy.

I. Podczas holowania przez dłuższy czas należy regularnie zatrzymywać się, aby sprawdzić stan ramienia przyczepy i części łączącej, aby zapobiec poluzowaniu lub zużyciu spowodowanemu długotrwałą jazdą.

1. Włóż klucz i odkręć zamek, oddziel sworzeń.
2. Naciśnij przycisk głowicy blokującej, aby bezpiecznie zablokować sworzeń na miejscu.
3. Dla dodatkowego bezpieczeństwa włóż zacisk sprężynowy do otworu na kołek.

KONSERWACJA

1. Regularnie sprawdzaj śruby i kości zabezpieczające.
2. Nie przeciążaj.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i elektroniczny certyfikat gwarancji www.vevor.com/support

ODBIORNIK DO HAKA ZAMOCOWANEGO

MODELE: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2
