DUSCHPUMPE

INSTALLATIONSANWEISUNG S

MODELL:FLO300

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisbezubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

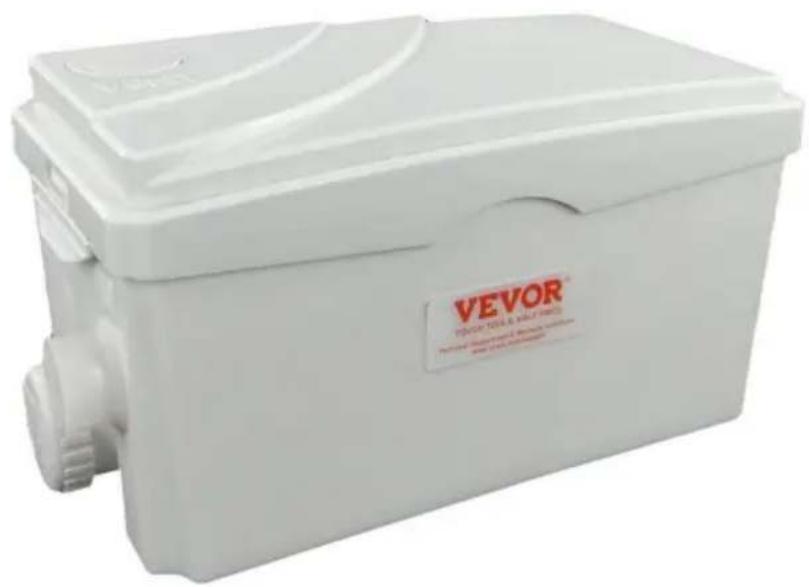

DUSCHE PUMPE

MODELL:FLO300

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Freundliche Erinnerung

TESTWATER

Der FLO300 wurde mit größter Sorgfalt entwickelt und in der Praxis getestet Daher ist es möglich, dass das Testwasser im Gerätleibt.

INSTALLATIONSVORAUSSETZUNGEN

Dieses Gerät muss geerdet sein.

Wenn das Netzkabel beschädigt ist, muss es von einer qualifizierten Person ersetzt werden. Der Kabeltyp ist SJT 18AWGx3C. Die IP-Einstufung dieses Geräts ist IPX4.

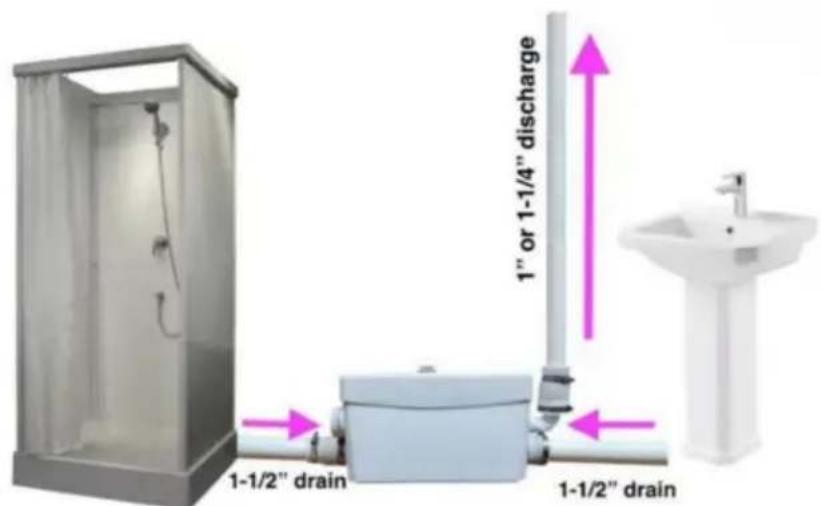

Wasser: Das Gerät wird durch Schwerkraft von der Waschmaschine, Dusche usw. gespeist Ein eingebauter Druckschalter erkennt den ankommenden Abfall und startet den Pumpe.

Der Auslass ist standardmäßig mit einem 1-1/4" (32 mm) Anschluss ausgestattet, mit einem Reduzierstück kann jedoch auch 1" (28 mm) verwendet werden. Bei Verwendung von Bögen in der Verbindun Stellen Sie sicher, dass es sich bei den Rohrleitungen um glatte Kurven handelt, um Verstopfungen zu vermeiden. Verwenden Sie außerdem niemals einen 90-Grad-Bogen, sondern einen 45-Grad-Bogen.

Die Wassertemperatur sollte mindestens 1 ^y betragen, denn das ist wichtig

Das Gerät friert nicht ein und die maximale Wassertemperatur beträgt.90

Eingangsleistung:	350W	Maximaler vertikalerHub:	7M
Eingangsspannung:	220–240 V, 50 Hz, maximale Temperatur:		90
Durchflussbewertung:	100L/MIN	Geräuschpegel:	45 dBA
Maximaler horizontaler Hub:	70 m	Schutzart: IPX4

INSTALLATIONSANLEITUNG

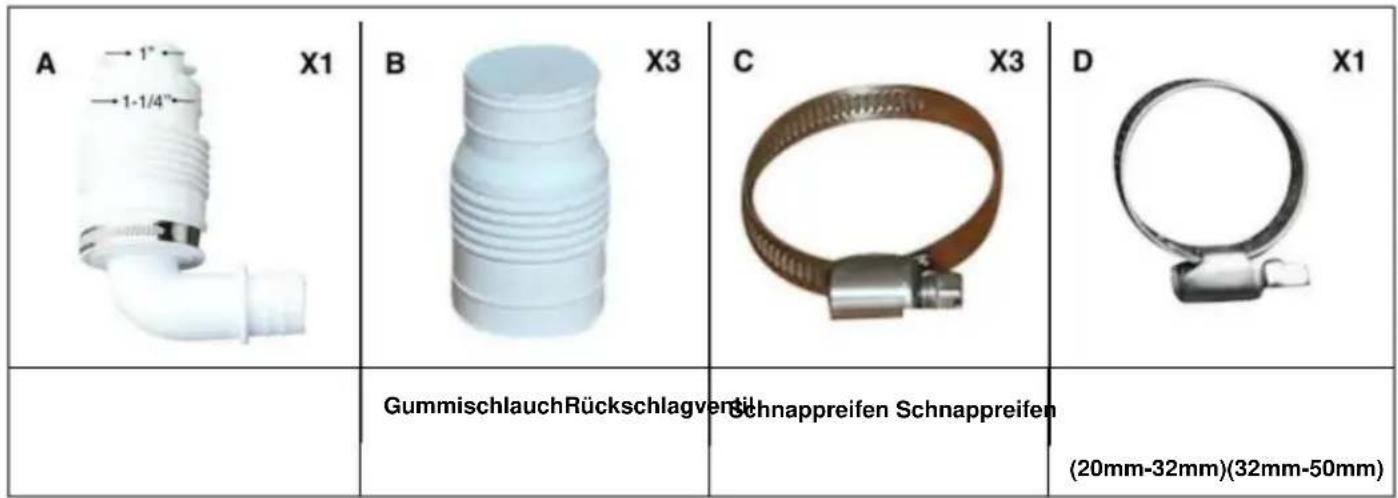

(1) Zubehörliste

A X1 B X3 C X3 D X1 GummischlauchRückschlagventil Schnappreifen Schnappreifen (20mm-32mm)(32mm-50mm)

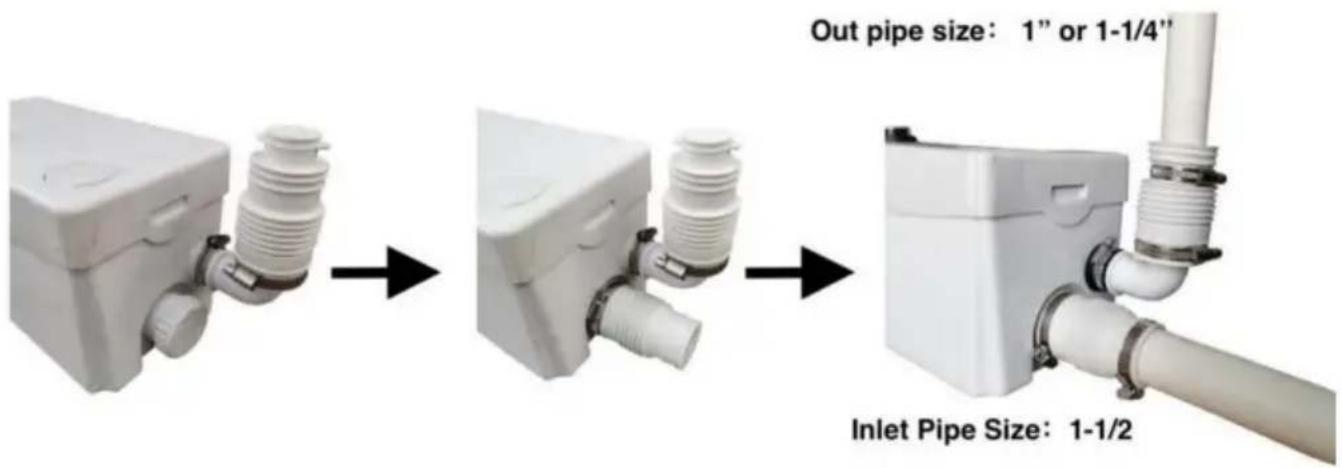

(2) Installieren Sie das Rückschlagventil am Auslass. Mit dem Schnappring festziehen (Zubehör D). Entfernen Sie den Choke-Stecker vom Produkt und bringen Sie den Gummi an Rohr (Zubehör B) und befestigen Sie es mit dem Schnappring (Zubehör C). Der Das Auslassrohr ist 3/4 Zoll (1 Zoll und 1-1/4 Zoll sind ebenfalls eine gute Wahl) und die Einlassrohre sind es auch 1-1/2".

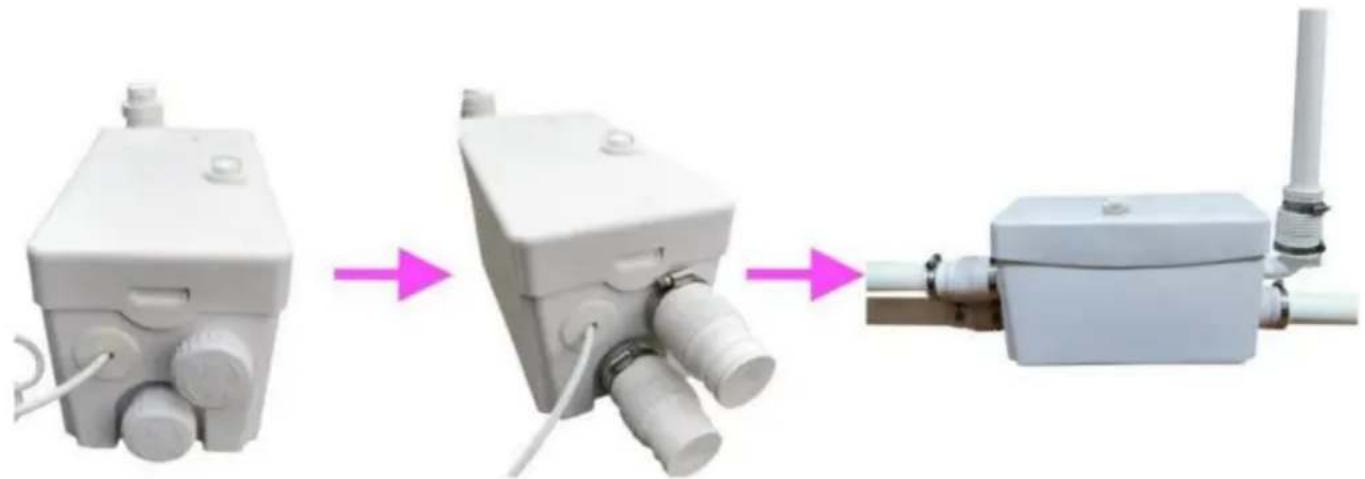

(3) Die andere Seite des Produkts verfügt über zwei abgedeckte Wassereinlässe mit Chokestecker. Beim Einbau ist der Pfeil auf dem Chokestecker zu erkennen nach unten, dann kann der Stecker herausgezogen werden. Dann montieren Sie den Karabinerhaken usw. Unbenutzte Wassereinlässe sollten mit Drosselstopfen verschlossen und ausgerichtet werden Der Pfeil sollte in andere Richtungen gedreuerden.

(4) Hinweise und Installationsdiagramm.

Achten Sie bei Abwasser aus Dusche und Badewanne darauf, dass das Gefälle des Siphon beträgt mindestens 1 % (0,4 Zoll pro 40 Zoll), damit das Abwasser fließt durch die natürliche Schwerkraft zur Einheitsposition.

Wenn entlang der Entsorgung weitere Sanitäreinheiten an die Entsorgungsleitung angeschlossen sind Installieren Sie Rückschlagventile in den entsprechenden Abwasserleitungen, um dies zu verhindern Rückfluss.

Die Neigung der horizontalen Komponenten muss mindestens 1 % betragen.

Hinweis: Die Länge des Auslassrohrs bis zum ersten Bogen sollte eine Mindestlänge betragen von 1,6

8 6" mini

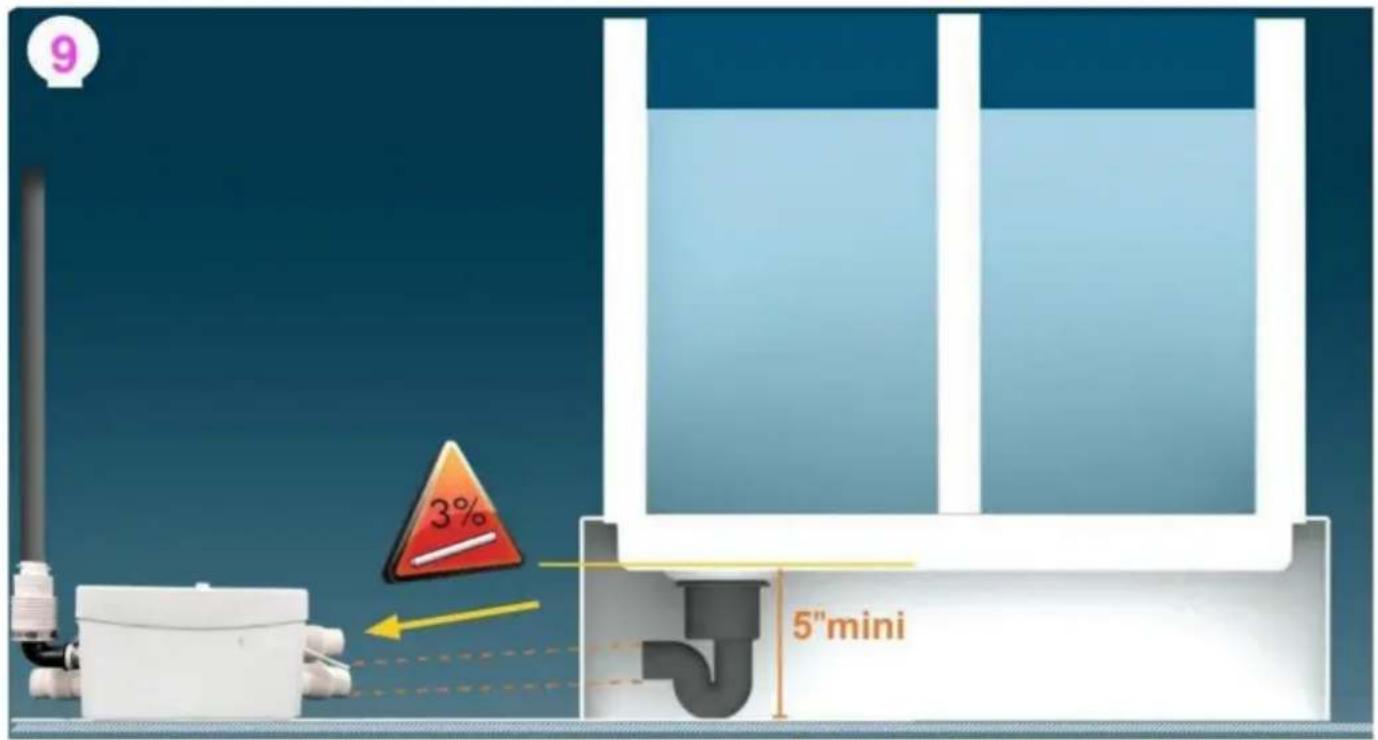

(5) Bei der unterirdischen Installation ist die Vorgehensweise folgte:

Einige Störungen der Mühle sind praktisch nicht schwerwiegend. Du kannst

Korrigieren Sie es selbst. Informationen zur Diagnose und Lösung des Problems finden Sie unter zum Diagramm unten. Bei anderen Störungen wenden Sie sich bitte an den Lieferanten oder a qualifizierter Fachmann.

STÖRUNGEN	MÖGLICHE URSACHEN	LÖSUNGEN
Das Gerät gelegentlich beginnt zuarbeiten	Die angeschlossenen Rohrleitungen sind undicht	Überprüfen Sie die Installation vorab des Geräts
	Das Rückschlagventil istundicht	Reinigen oder ersetzen Sie daß Rückschlagventil
Der Motor läuft einwandfrei, aber das Wasser läuft langsam weg.	Der Luftsprudler im Deckel überstopft	Reinigen Sie der Belüfter
Motor läuft ordnungsgemäß, aber ununterbrochen oder läuft für eine lange Zeit	Die Höhe oder Länge des Abflusses ist zu groß oder zu viele Biegungen verwendet werden (Stromausfall)	Überprüfen Sie didinstallation
	Die Pumpe ist blockiert Schalten Sie den Stromaus,	Zerlegen Sie die Pumpe und entsperren
Der Motor ist nicht eingeschaltet. Die Stromversorgung ist reingeschaltet eingeschaltet	Schalten Sie die Stromversorgung ein (wiederholen)
	Der Stecker ist defekt	Reparieren Sie den Stocker
	Das Problem mit dem Motor bzw Sensor	Nehmen Sie den Deckel ab, spülen Sie ihn sauber und Trocknen Sie den Sensor (Fön)
Der Motor klappert mit einem Geräusch. Es gibt einen seltsamen Gegenstand im Motor Motor	Nehmen Sie den Deckel ab, reinigen Sie ihn und Entfernen Sie das Objekt
Der Motor brummt und dreht sich nicht	Der Kondensator ist defekt oder defekt Probleme mit dem Motor	Nehmen Sie Kontakt mit einem qualifizierten Mitarbeiter auf Fachmann oder den Lieferanten
	Da ist ein seltsamer Gegenstand darin Nehmen Sie den Deckel ab, reinigen Sie ihn und Motor	Nehmen Sie den Deckel ab, reinigen Sie ihn und Entfernen Sie das Objekt
