Type de produit	Pompe de relevage pour eaux usées de douche et bain
Marque	Vevor
Modèle	FLO300
Alimentation électrique	220-240 V, 50 Hz, 350 W
Protection	IPX4
Débit max.	100 L/min
Hauteur de refoulement max.	Verticale : 7 m, Horizontale : 70 m
Température max. de l'eau	90 °C
Niveau sonore	45 dB(A)
Raccordements	Entrée : 1-1/2" (38 mm), Sortie : 1-1/4" (32 mm) avec réducteur 1" (28 mm)
Câble d'alimentation	SJT 18AWGx3C, longueur environ 1.5 m
Dimensions approx.	Environ 30 x 20 x 20 cm
Poids approx.	Environ 4,5 kg
Fonctionnalités principales	Pompage automatique par pressostat, clapet anti-retour intégré, double entrée d'eau
Entretien et nettoyage	Nettoyer régulièrement l'aérateur et le clapet anti-retour. Débloquer la pompe si nécessaire.
Sécurité	Mise à la terre obligatoire. Protection IPX4. Ne pas utiliser si le câble est endommagé.
Pièces détachées fournies	Clapet anti-retour, tube caoutchouc, cerceaux de pression (32-50 mm et 20-32 mm), bouchons de starter
Réparabilité	Dépannage possible par l'utilisateur (nettoyage, déblocage). Pour les problèmes moteur, contacter un professionnel.
Garantie	Garantie constructeur selon conditions Vevor. Assistance technique sur www.vevor.com/support
Fabricant	Ningbo YUNSUN Electromechanical Co., Ltd, Chine
Importateur UE	FREE MOOD LTD, 2 Holywell Lane, Londres, EC2A 3ET

FOIRE AUX QUESTIONS - FLO300 Vevor

Comment installer le clapet anti-retour ?

Le clapet anti-retour (accessoire D) se monte à la sortie de la pompe. Serrez-le avec le cerceau de pression. Assurez-vous que la flèche indique le sens d'écoulement.

Quels diamètres de tuyaux utiliser ?

Le tuyau de sortie est de 3/4" (1" et 1-1/4" conviennent aussi). Les tuyaux d'entrée sont de 1-1/2". Utilisez des coudes à 45° pour éviter les blocages.

Pourquoi la pompe se déclenche-t-elle par intermittence ?

Cela peut venir d'une fuite dans les canalisations en amont ou d'un clapet anti-retour défectueux. Vérifiez l'installation et nettoyez ou remplacez le clapet.

L'eau s'écoule lentement, que faire ?

L'aérateur dans le couvercle est peut-être obstrué. Nettoyez-le pour rétablir le débit.

Le moteur tourne mais l'eau ne s'écoule pas ou la pompe ne s'arrête pas ?

Vérifiez si la hauteur de refoulement ou la longueur du tuyau ne sont pas trop importantes, ou s'il y a trop de coudes. Réduisez les obstacles ou contactez un professionnel.

Comment débloquer la pompe ?

Coupez d'abord le courant. Démontez la pompe et retirez tout objet étranger. Remontez et testez.

Que faire si le moteur ne démarre pas ?

Vérifiez l'alimentation électrique et la prise. Si la prise est défectueuse, faites-la remplacer. Si le problème persiste, le moteur ou le capteur est en cause, contactez un spécialiste.

Le moteur fait un bruit anormal, comment réagir ?

Un objet étranger est probablement coincé dans le moteur. Retirez le couvercle, nettoyez et enlevez l'objet. Si le bourdonnement persiste, le condensateur est peut-être défectueux : faites appel à un professionnel.

Quelles sont les précautions de sécurité à respecter ?

La pompe doit être mise à la terre. Ne l'utilisez pas si le câble est endommagé. L'indice IPX4 protège contre les projections d'eau, mais ne l'immergez pas.

Comment entretenir la pompe ?

Nettoyez régulièrement l'aérateur et le clapet anti-retour. Vérifiez l'absence de fuites et assurez-vous que les entrées d'eau inutilisées sont bien bouchées.

MODE D'EMPLOI FLO300 Vevor

Assistance technique et certificat de garantie électronique www.vevor.comport

POMPE DE DOUCHE

Nous continuons à nous engager à vous fournir des outils à des compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

DOUCHE POMPE

MODÈLE : FLO300

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

Le FLO300 a été développé avec le plus grand soin et est testé dans les usine. Il est donc possible que l'eau d'essai reste dans areil.

EXIGENCES D'INSTALLATION

Cet appareil doit être mis à la terre.

Si le cordon d'alimentation est endommagé, il doit être remplacé par une personne qualifiée. Le type de câble est SJT 18AWGx3C. L'indice IP de cet appareil est IPX4.

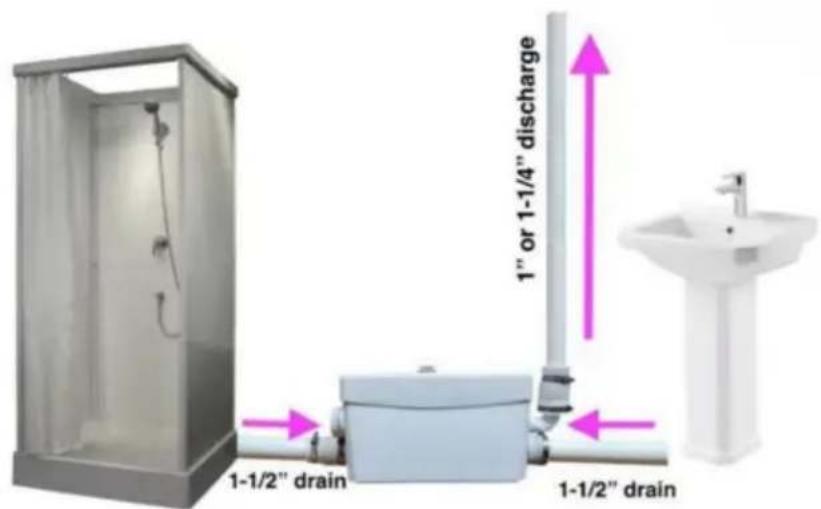

Eau : L'unité est alimentée par gravité depuis la machine à laver, la douche, etc. un pressostat intégré qui détecte les déchets entrants et démarre le pompe.

La sortie est livrée en standard avec une connexion de 1-1/4" (32 mm), cependant, 1" (28 mm) peut être utilisée avec un réducteur. Si vous utilisez des coudes dans la connexion tuyauteries, assurez-vous qu'elles présentent des courbes douces pour éviter les blocages. De plus, n'utilisez jamais un coude à 90 degrés, mais un coude à 45 degrés.

La température de l'eau doit être d'au moins 1 car il est important que

l'appareil ne gèle pas et la température maximale de l'eau est de 90

Puissance nominale d'entrée :	350W	Levage verticalmaximum :	7M
Tension d'entrée:	220-240 V, 50 Hz. Température maximale :		90
Débit n°Nivéau : dB A oruit:	100L/MIN		45
Levage horizontal maximum : 70 M		Degré de protection IPX4

GUIDE D'INSTALLATION

(1) Liste des accessoires

A[1]	B[X3]	[3]	D[X1]
Clapet anti-Tube en	caoutchoucretour	Cerceau à pression(32mm-50mm)	Cerceau à pression(20mm-32mm)

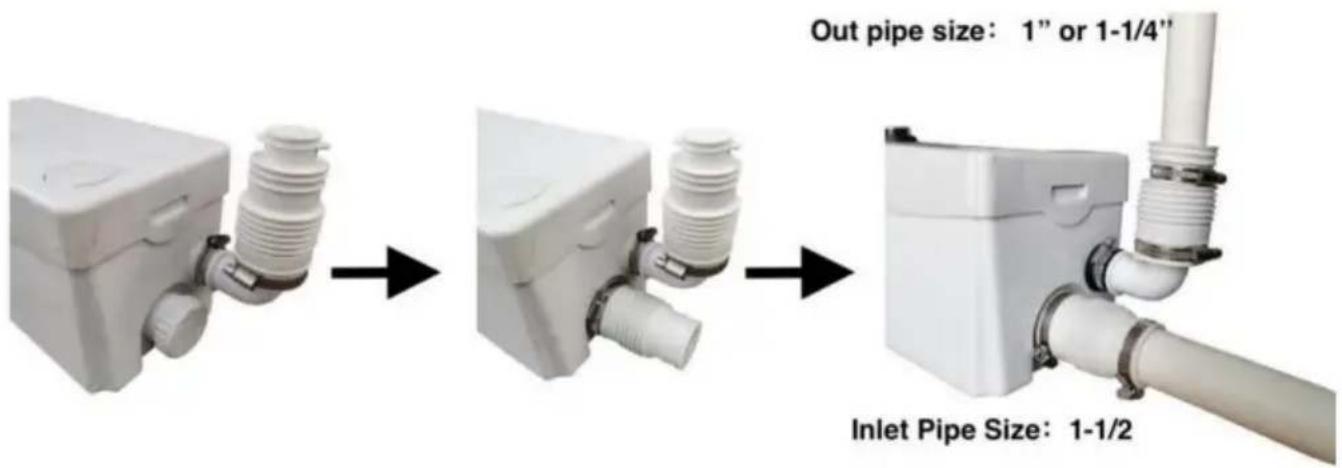

(2) Installez le clapet anti-retour à la sortie. Serrez avec le mousqueton

(accessoire D). Retirez le bouchon de starter du produit, installez le caoutchouc

tube (accessoire B) et serrez-le avec le mousqueton (accessoire C). Le

le tuyau de sortie est de 3/4" (1" et 1-1/4" sont également de bons choix), et les tuyaux d'entrée sont 1-1/2".

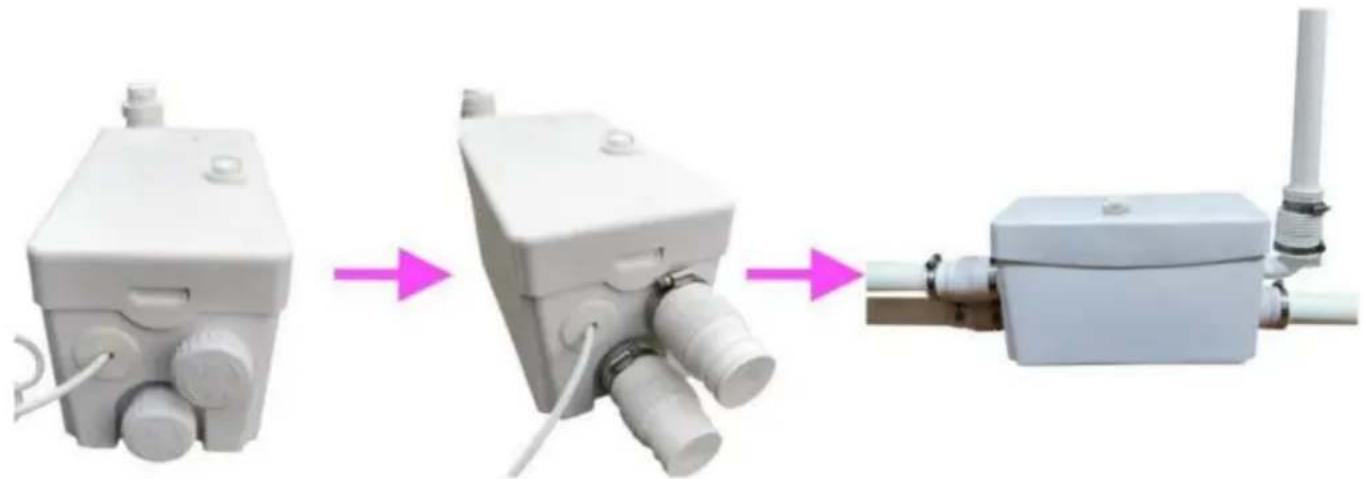

(3) L'autre côté du produit comporte deux entrées d'eau recouvertes avec un starter. Lors de l'installation, la flèche sur le bouchon du starter est vers le bas, la fiche peut alors être retirée. Ensuite, installez le cerceau, etc.

Les entrées d'eau inutilisées doivent être recouvertes de bouchons d'étranglement et la direction de la flèche doit être tournée dans d'authiesctions.

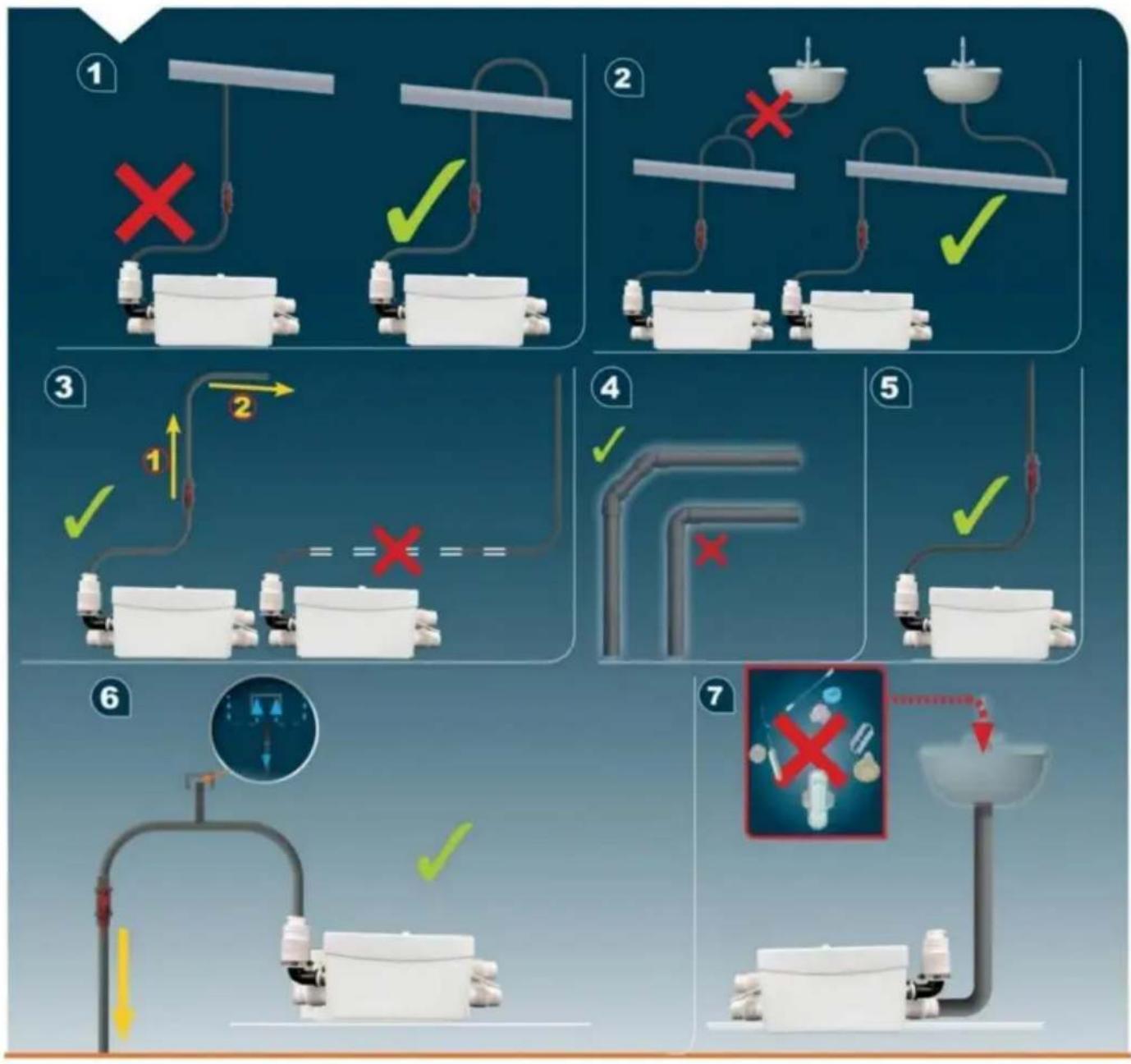

(4) Notes et schéma d'installation.

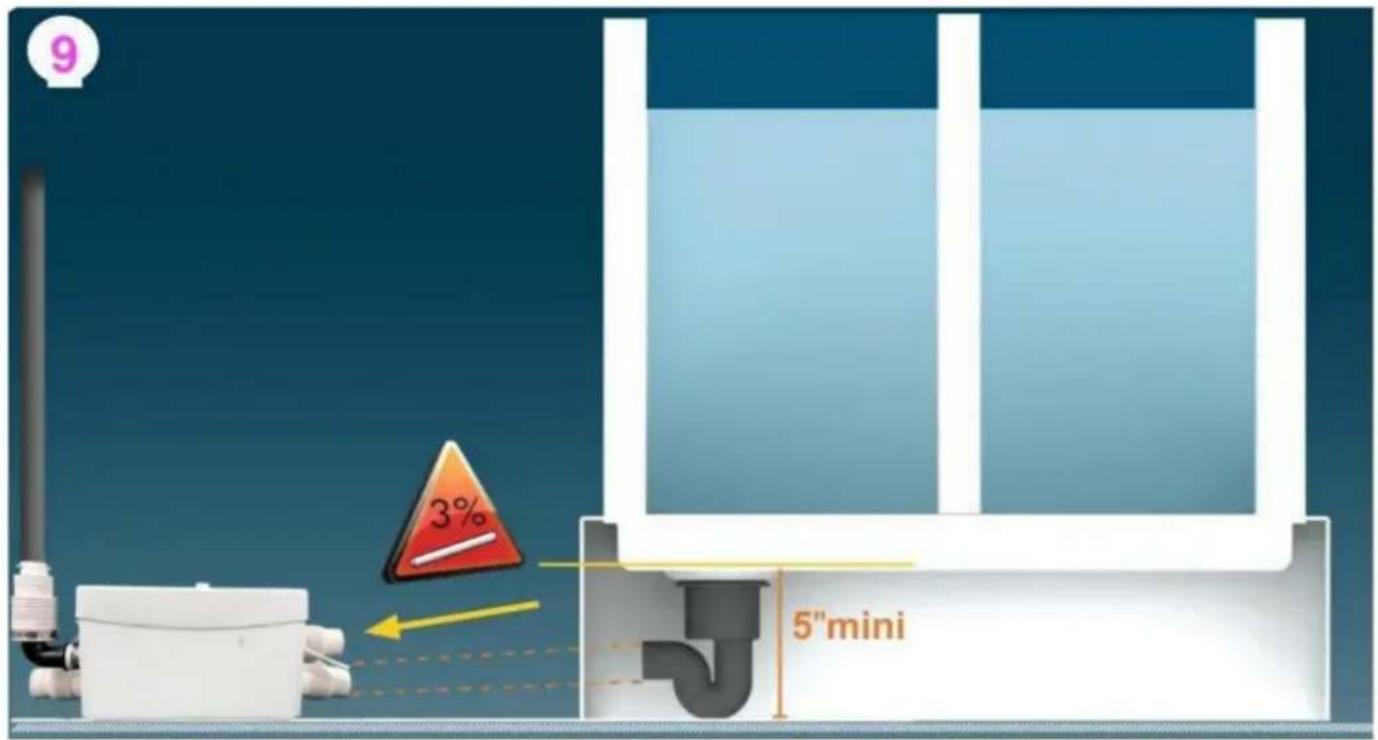

Pour les eaux usées de la douche et du bain, veillez à ce que la pente du siphon est d'au moins 1 % (0,4 pouces par 40 pouces) afin que les eaux usées s'écoule à travers la gravité naturelle jusqu'à la position de l'unité.

Si d'autres unités sanitaires sont raccordées à la conduite d'évacuation le long du circuit, installez des clapets anti-retour dans les canalisations d'évacuation appropriées pour éviter reflux.

La pente des composantes horizontales doit être d'au moins 1 %.

Remarque : La longueur du tuyau de refoulement jusqu'au premier coude doit être une longueur minimale. de 1,6

(5) En cas d'installation souterraine, la méthode estuivante :

Certains dysfonctionnements du broyeur ne sont pratiquement pas graves. Tu peux corrigez-le vous-même. Pour diagnostiquer et trouver une solution au problème, reportez-vous au schéma ci-dessous. Pour d'autres dysfonctionnements, contactez le fournisseur ou un professionnel qualifié.

DYSFONCTIONNEMENT	CAUSES POSSIBLES	SOLUTIONS
L'appareil de temps en tempscommence à travailler	Les canalisations connectées sontfuite	Vérifiez l'installation devantde l'appareil
	Le clapet anti-retoufruit	Nettoyer ou remplacer le clapet antour
Le moteur tourne correctement,mais l'eau coule lentementloin.	L'aérateur dans le couvercle est bloqué	Nettoyer l'aérateur
Le moteur tournecorrectement mais sans arrêt ou fonctionnependant longtemps	La hauteur ou la longueur du drainest trop grand ou trop de viragessont utilisés (panne de courant)	Vérifiez l'installation
	La pompe esbloquée Coupez le courant,	démonter la pompe etDébloquer
Le moteur n'est pas allumé L'alimentation électrique n'est pasallumé		Mettez sous tension(répéter)
		La prise est défectueuse
		Le problème avec le moteur oucapteur
Le moteur fait du bruit. Il y a un objet étrangelsdansmoteur		Retirez le couvercle, nettoyez-le etsupprimer l'objet
Le moteur bourdonne etne tourne pas	Le condensateur est cassé ou aproblème avec le moteur	Prenez contact avec un professionnel qualifiéspécialiste ou le fournisseur
	Il y a un objet étrange dans leRetirez le couvercle, nettoyez-le etmoteur	Retirez le couvercle, nettoyez-le etsupprimer l'objet
