MANUALE UTENTE FLO300 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.support

POMPA DOCCIA

ISTRUZIONI PER L'INSTALLAZIONE

MODELLO:FLO300

Continuiamo a impegnarci per fornirvi strumenti a prezzipetitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

DOCCIA

POMPA

MODELLO:FLO300

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Gentile promemoria

TESTWATER

Il FLO300 è stato sviluppato con la massima cura ed è testato in fabbrica. Pertanto è possibile che l'acqua di prova rimanga nell'apparecchio.

REQUISITI DIINSTALLAZIONE

Questo apparecchio deve essere collegato a terra.

Se il cavo di alimentazione è danneggiato, deve essere sostituito da una persona qualificata.

Il tipo di cavo è SJT 18AWGx3C. Il grado di protezione IP di questo apparecchio è IPX4.

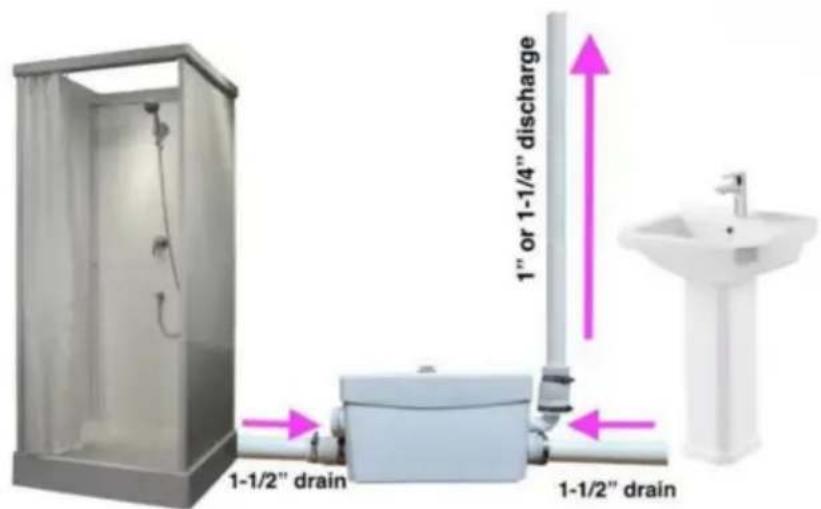

Acqua: l'unità è alimentata per gravità dalla lavatrice, dalla doccia, ecc

un pressostato incorporato che rileva i rifiuti in ingresso e avvia il

pompa.

L'uscita viene fornita di serie con una connessione da 1-1/4" (32 mm), tuttavia è possibile utilizzare 1" (28 mm) con un riduttore. Se si utilizzano curve nel collegamento

tubazioni, assicurarsi che siano curve lisce per evitare blocchi. Inoltre, non utilizzare mai una piegatura a 90 gradi, ma una piegatura a 45 gradi.

La temperatura dell'acqua dovrebbe essere almeno di 1ÿ perché è importante l'unità non si congela e la temperatura massima dell'acqua è ydi 90

Potenza nominale in ingresso:	350 W	Sollevamento verticalemassimo:	7M
Tensione di ingresso:	220-240 V, 50 HZ Temperatura massima:		90
Portata nominale: 100 L/MIN			45 dB xello di
Sollevamento orizzontale massimo: 70 M		Grado di protezione: IPX4

rumore:

GUIDA ALL'INSTALLAZIONE

(1) Elenco degli accessori

A [1]	B X3	3	D X1
	Tubo di gommaValvola di ritegno Cerchio a scatto Cerchio a scatto		(20 mm-32 mm)(32mm-50mm)

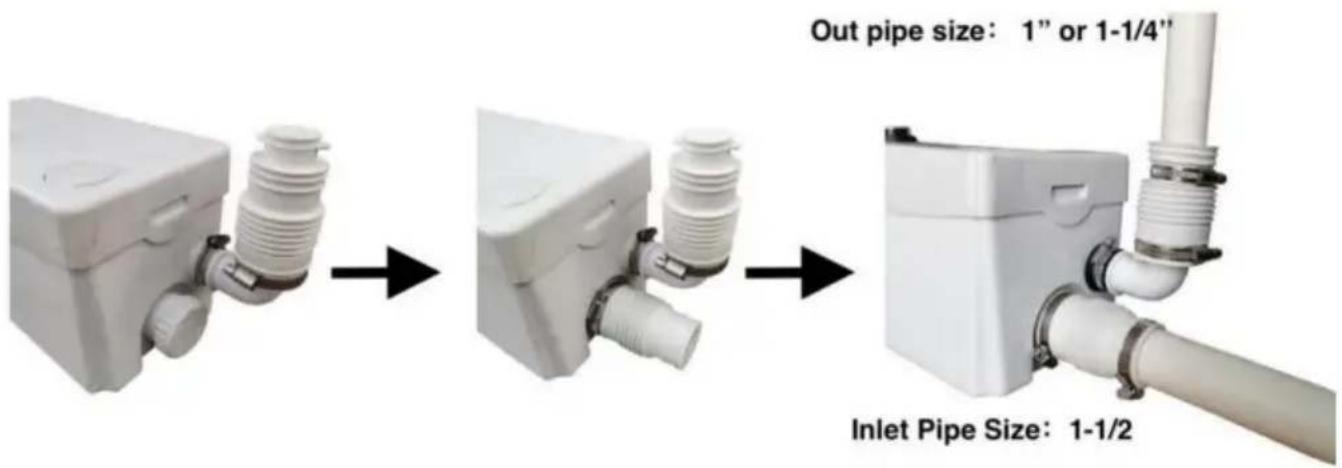

(2) Installare la valvola di ritegno all'uscita. Stringere con il moschettone (accessorio D). Rimuovere la spina dello starter dal prodotto, installare la gomma tubo (accessorio B) e serrarlo con il moschettone (accessorio C). IL il tubo di uscita è da 3/4" (anche 1" e 1-1/4" sono buone scelte) e i tubi di ingresso sono 1-1/2".

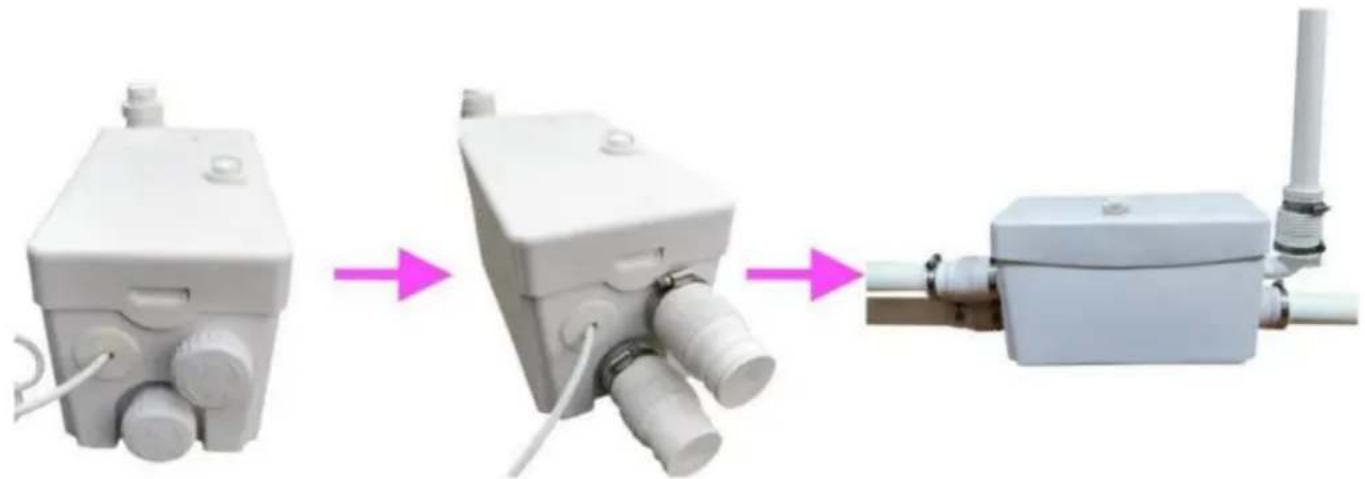

(3) L'altro lato del prodotto è dotato di due ingressi dell'acqua coperti

con uno starter. Durante l'installazione, la freccia sullo starter è

verso il basso, è possibile estrarre la spina. Quindi installare il telaio a scatto, ecc.

Le prese d'acqua non utilizzate devono essere coperte con tappi di strozzamento e la direzioni della freccia dovrebbe essere girata in adirezioni.

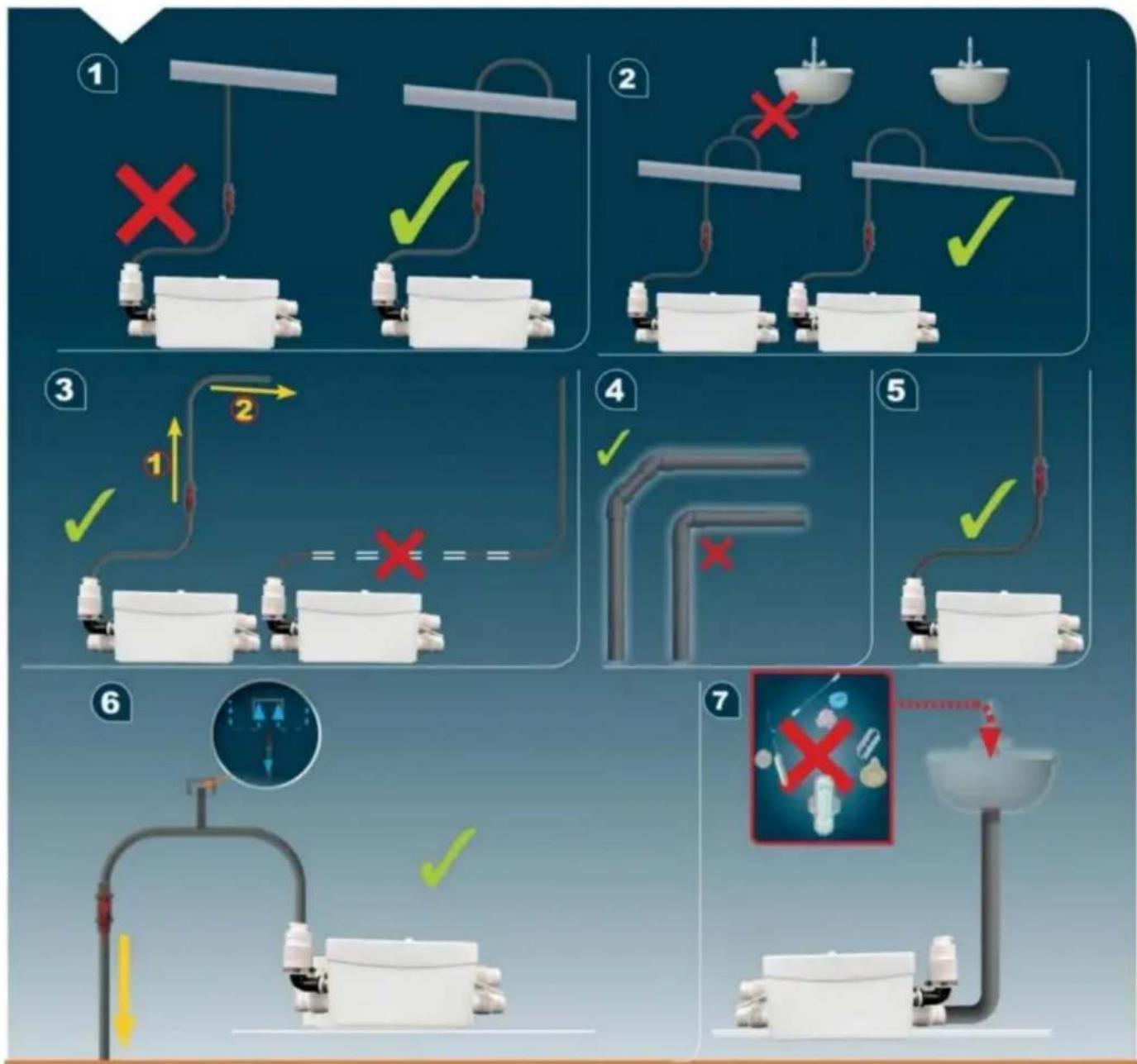

(4) Note e schema di installazione.

Per le acque di scarico della doccia e della vasca accertarsi che la pendenza del sifone è almeno dell'1% (0,4 pollici per 40 pollici) in modo che le acque reflue scorre attraverso la gravità naturale fino alla posizione dell'unità.

Se altre unità sanitarie sono collegate alla linea di smaltimento lungo lo smaltimento circuito, installare valvole di ritegno nei tubi di scarico appropriati per evitare riflusso.

La pendenza delle componenti orizzontali deve essere almeno dell'1%.

Nota: la lunghezza del tubo di scarico fino al primo gomito deve essere la lunghezza minima di 1.6


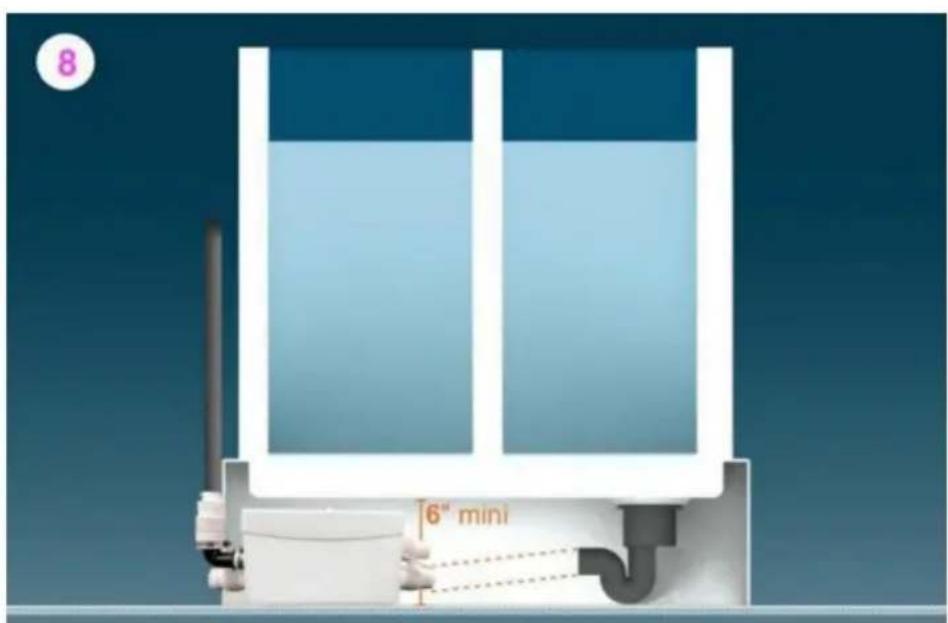

(5) In caso di installazione interrata, il metodosegulente:

RISOLUZIONE DEI PROBLEMI

Alcuni malfunzionamenti del macinacaffè non sono praticamente gravi. Puoi correggilo da solo. Per diagnosticare e trovare una soluzione al problema, fare riferimento allo schema qui sotto. Per altri malfunzionamenti contattare il fornitore o a professionista qualificato.

MALFUNZIONAMENTI	CAUSE POSSIBILI	SOLUZIONI
L'apparecchio occasionalmente inizia a funzionare	Le condutture collegate sono perdite	Controllare l'installazione di fronte dell'apparecchio
	La valvola di ritegnperde	Pulire o sostituire la valvola di ritegno
Il motore funziona correttamente, ma l'acqua scorre lentamente lontano.	L'aeratore nel coperchio è Pulisci	l'aeratorebloccato
Il motore è in funzione correttamente ma senza sosta o corre per molto tempo	L'altezza o la lunghezza dello scarico è troppo grande o presenta troppe curve vengono utilizzati (interruzione di corrente)	Controllare l'installazione
	La pompa èbloccata	Spegni la corrente, smontare la pompa e sbloccare
Il motore non è acceso L'alimentazione no acceso	Accendere l'alimentazione (ripetere)
	La spina è difettosa	Riparare la spina
	Il problema con il motore o sensore	Rimuovere il coperchio, sciacquare e asciugare il sensore (asciugacapelli)
Il motore fa rumore. C'è uno strano oggetto nel il motore	Togliere il coperchio, pulirlo e rimuovere l'oggetto
Il motore ronza e non ruota	Il condensatore è rotto o ha problemi con il motore	Contatta una persona qualificata specialista o il fornitore
	C'è uno strano oggetto nel Togliere il coperchio, pulirlo e il motore	Togliere il coperchio, pulirlo e rimuovere l'oggetto
